Prodano

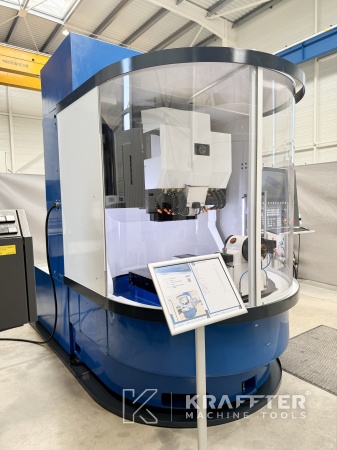

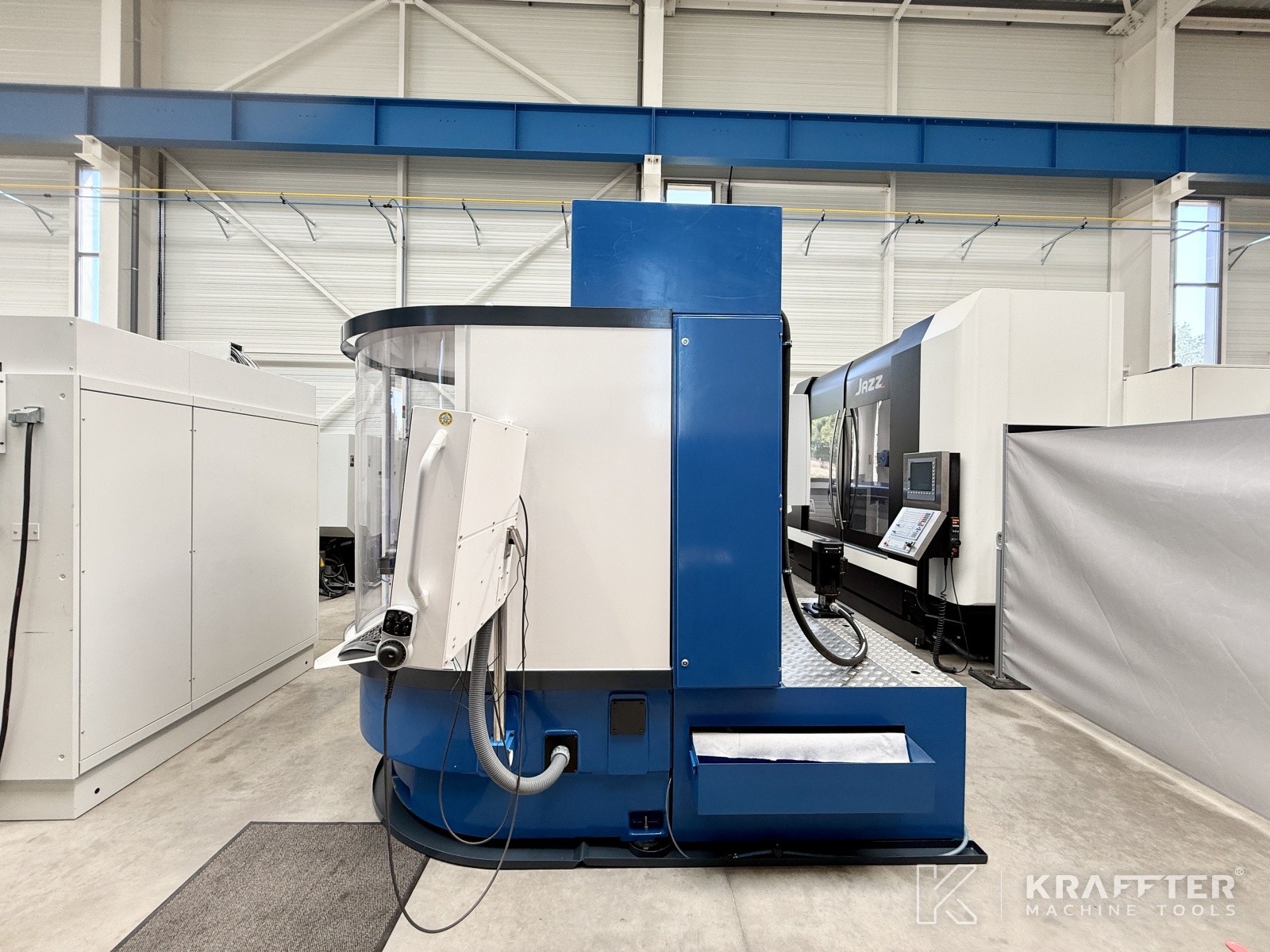

Vrsta stroja : CNC stroj za ostrenje orodij
Blagovna znamka : WALTER
N° de stock: 90159

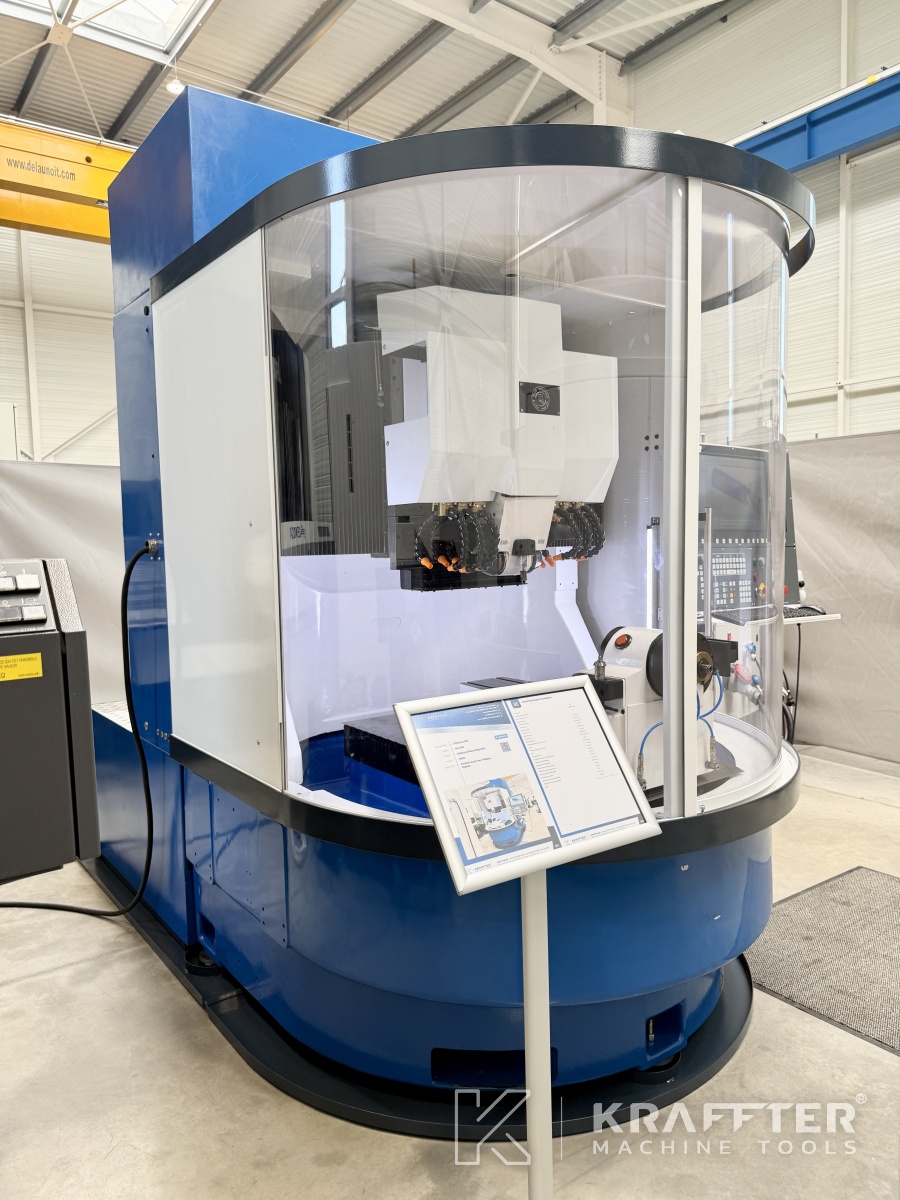

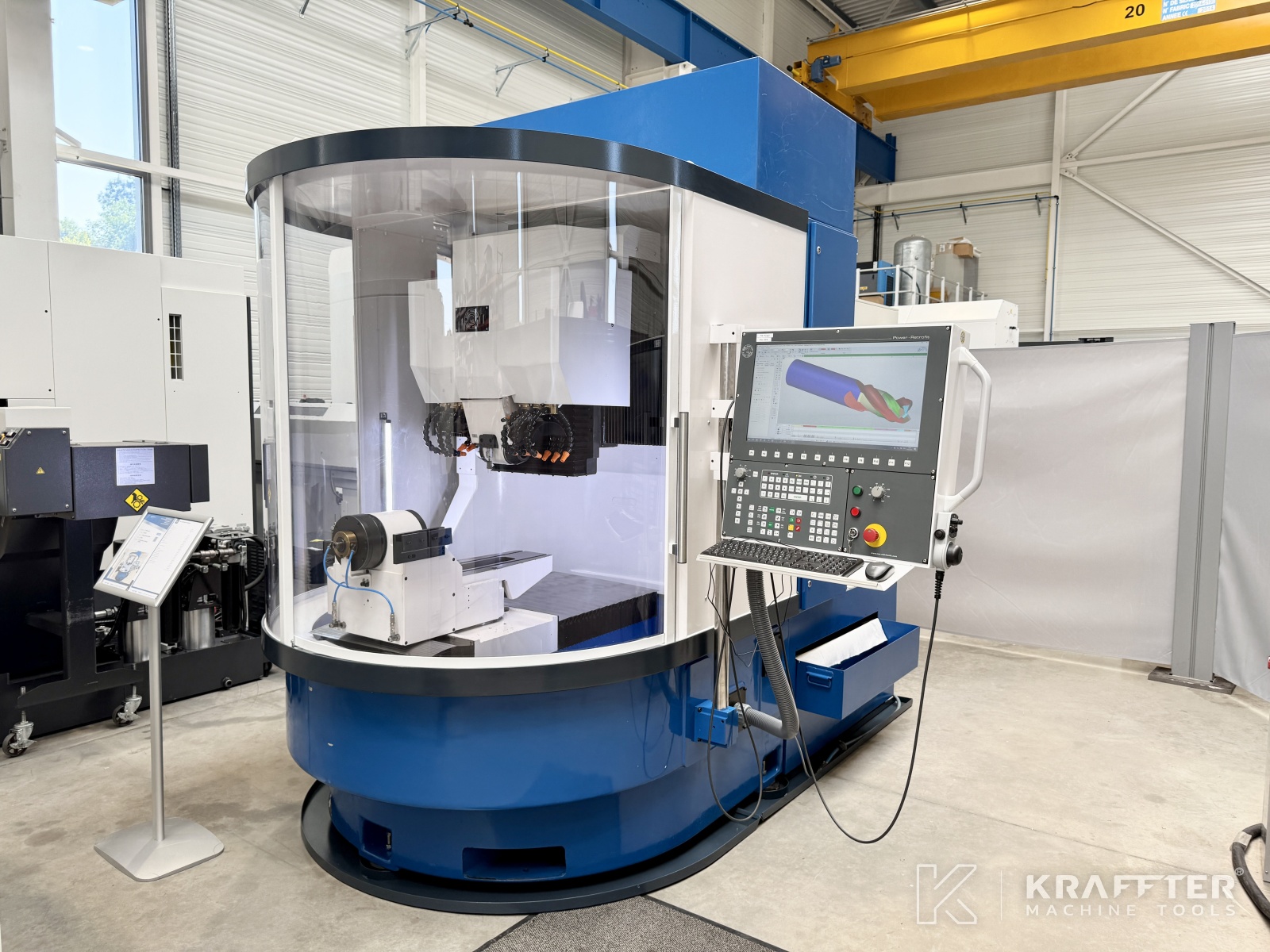

Model : Helitronic Power Regrinder
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije
Vrsta CNC
NUM
Nameščena različica programske opreme
NUMROTO Plus
Barvni zaslon na dotik
Da
Število osi
5
Višina konic
190
Hod osi X
490 [mm]
Ločljivost os X
0.00001 [mm]
Hod osi Y
320 [mm]
Ločljivost os Y
0.00001 [mm]
Hod osi Z
660 [mm]
Ločljivost os Z
0.00001 [mm]
Hitrost hitrega pomika osi X, Y in Z
15000 [mm/min]
Hod osi A
360 [°]
Hitrost hitrega pomika os A
100 [mm/min]
Hod osi C
+/- 200 [°]
Ločljivost os C
0.0001 [°]
Največja dolžina obdelovanca: čelno brušenje
320 [mm]
Največja dolžina ostrenja
370 [mm]
Največji premer ostrenja
320 [mm]
Premer brusilnega vretena
70 [mm]
Največja hitrost brusilnega vretena
9500 [vrt/min]
Moč vretena nosilca brusnega kolesa
11.5 [kW]
Največji premer brusni kamen
150 [mm]

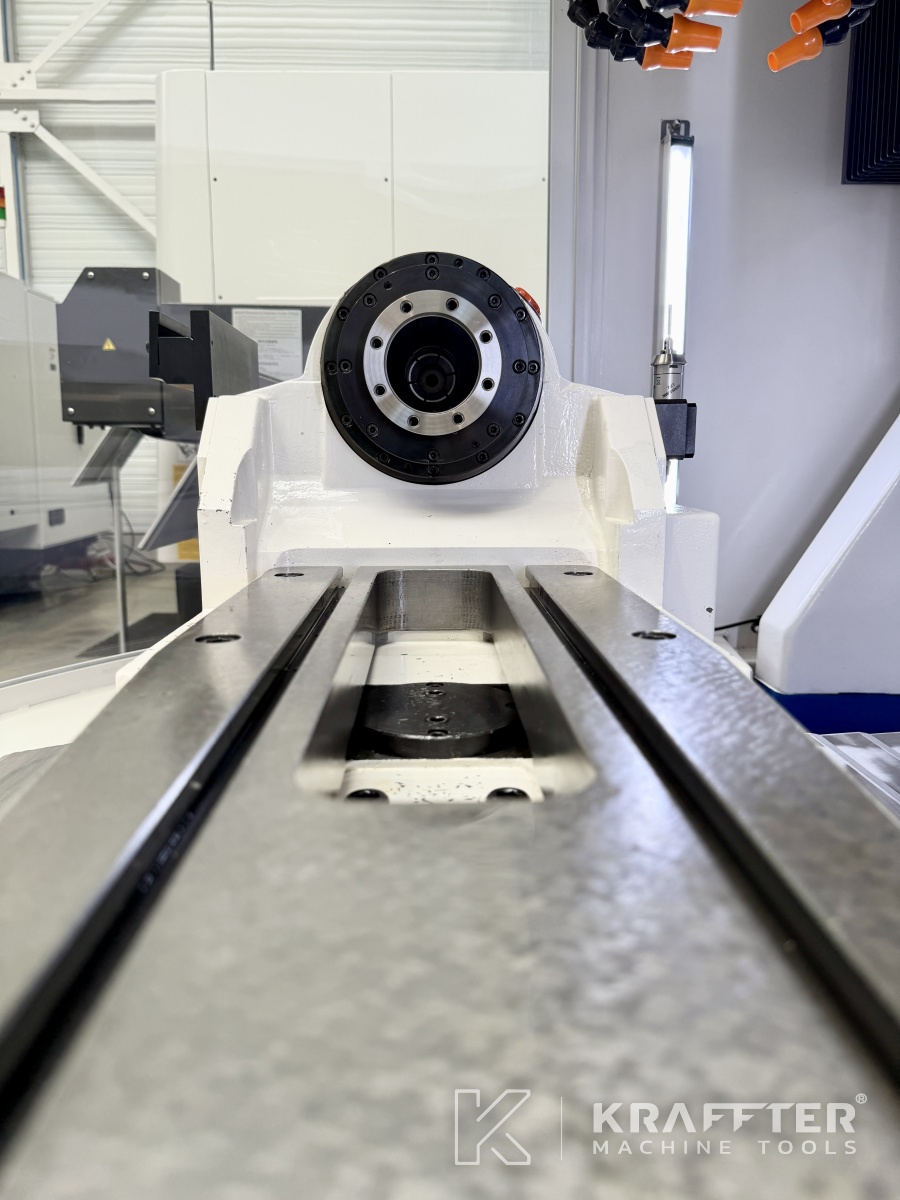

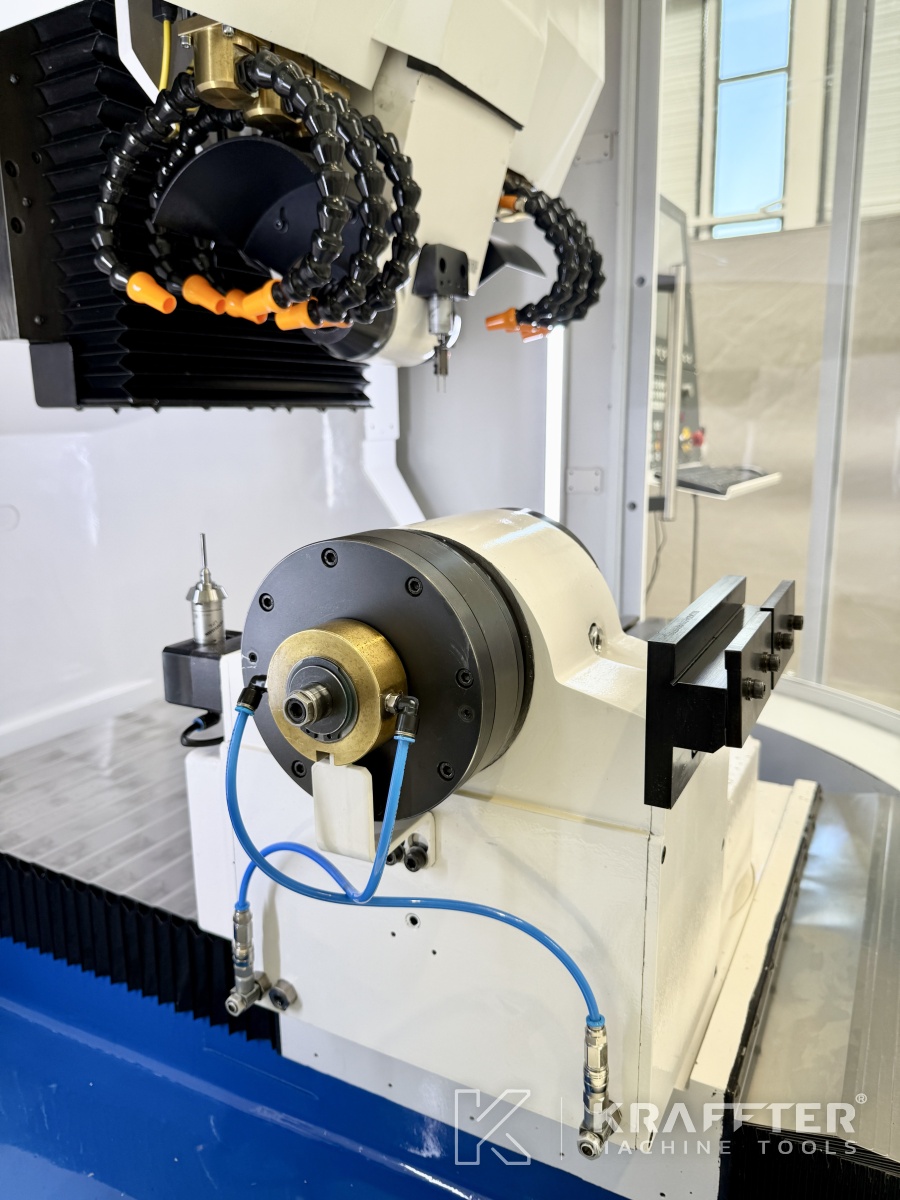

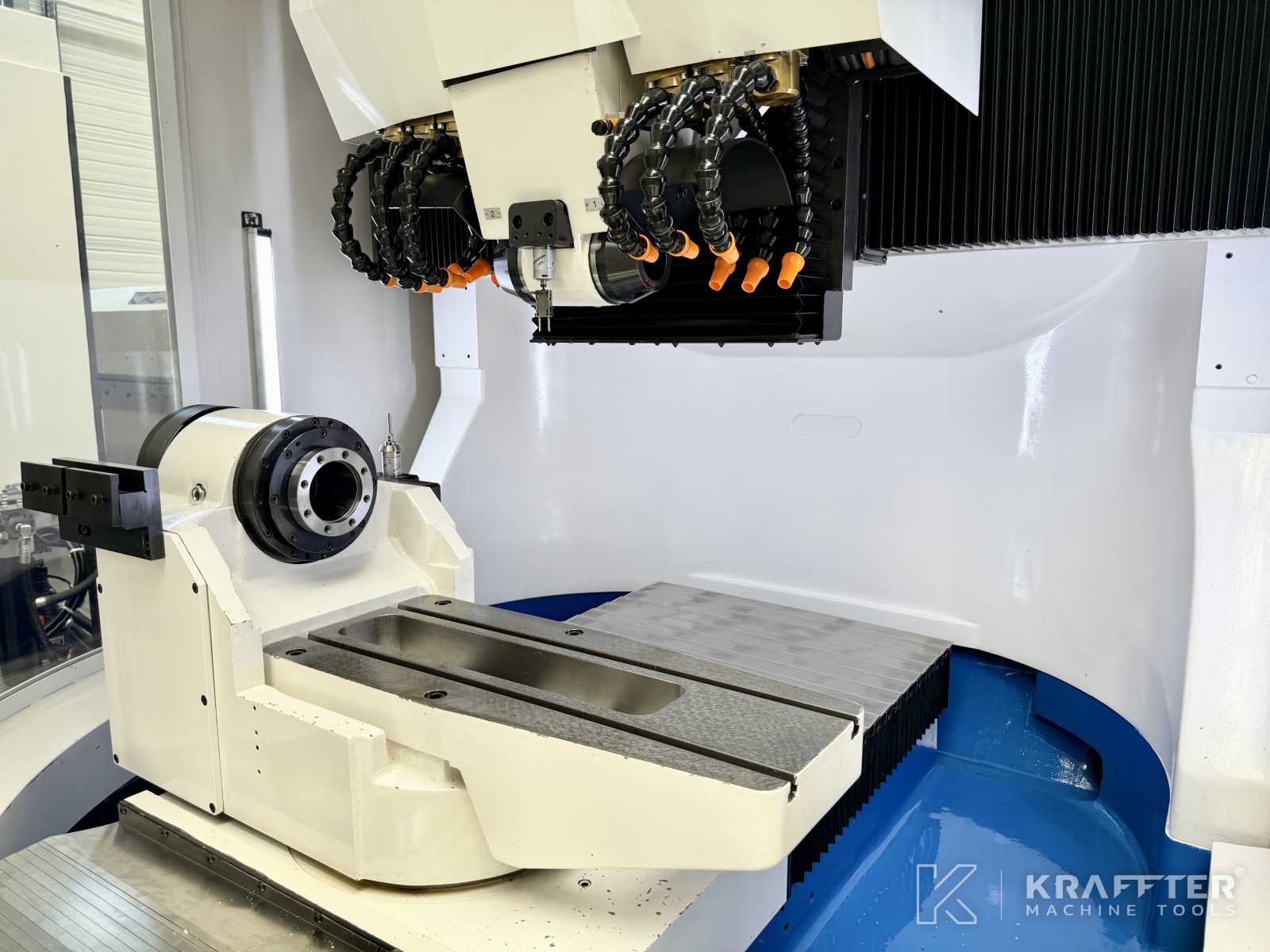

Notranji stožec vretena obdelovanca
ISO 50
Največja hitrost vretena obdelovanca
100 [vrt/min]
Delovni čas
3485 [h]
Uteži
4450 [Kg]
Dodatne informacije
VKLJUČENA OPREMA:
x1 ISO50 avtomatsko vpenjalno orodje

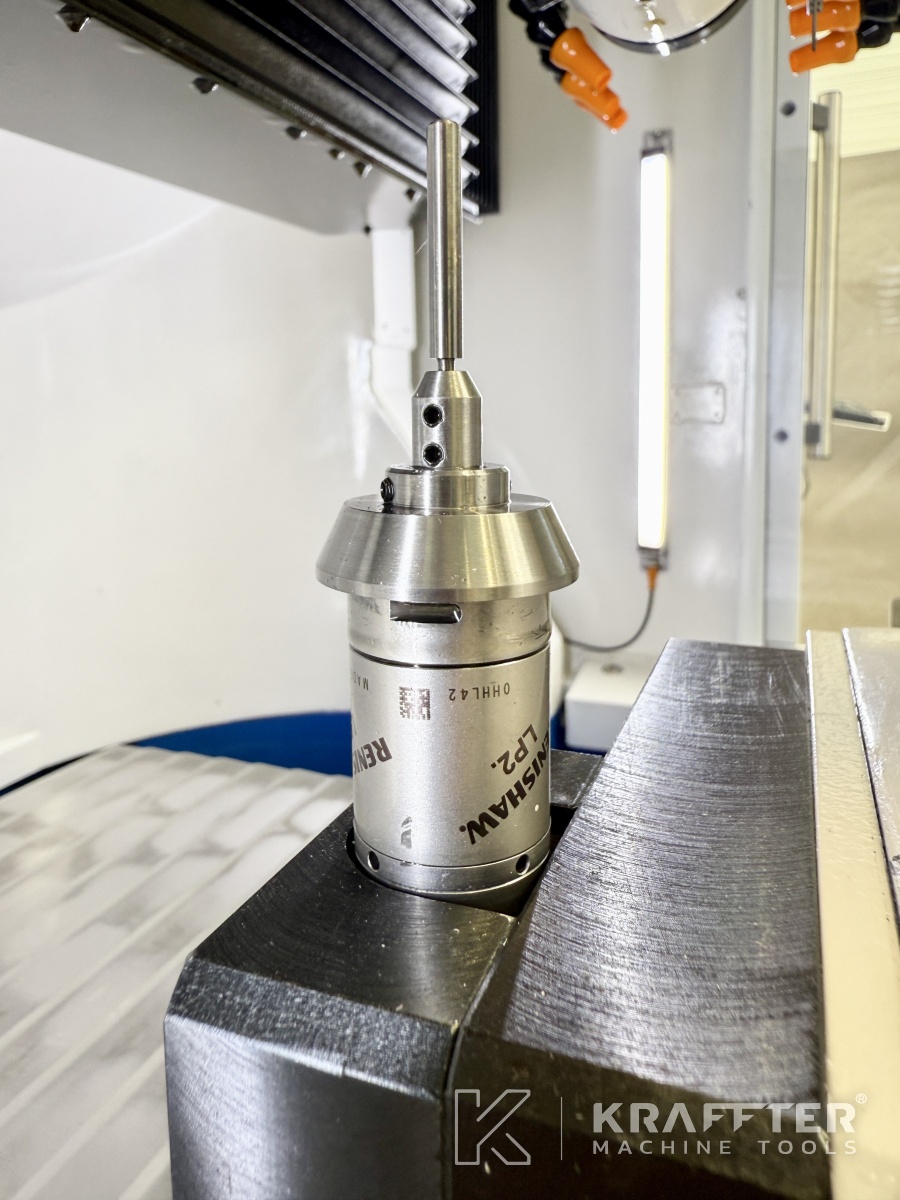

x1 sonda za obdelovance tipa RENISHAW LP2DD

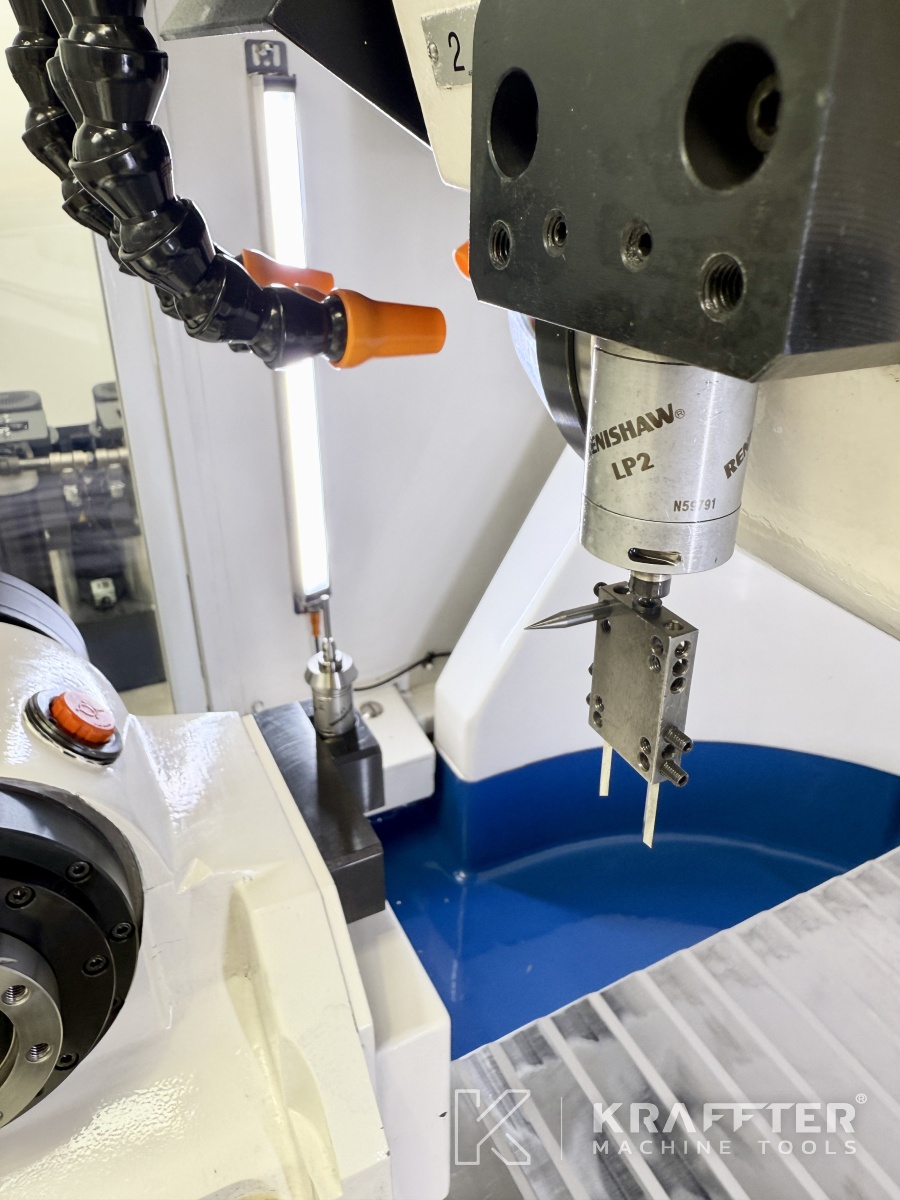

x1 sonda za brušenje tipa RENISHAW LP2DD

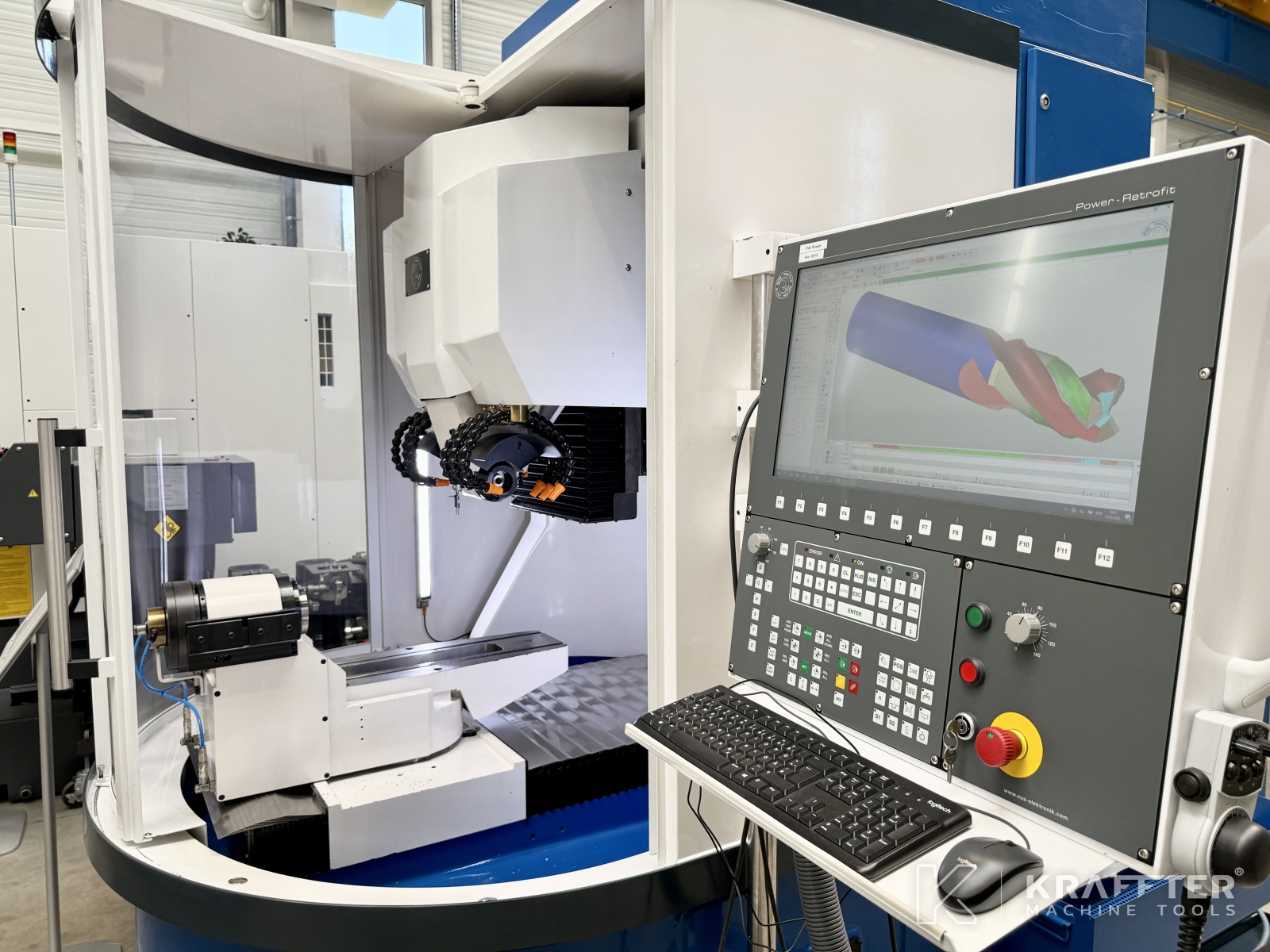

x1 PC HMI - Intel core i5 - Windows 10
x1 24-palčni zaslon na dotik

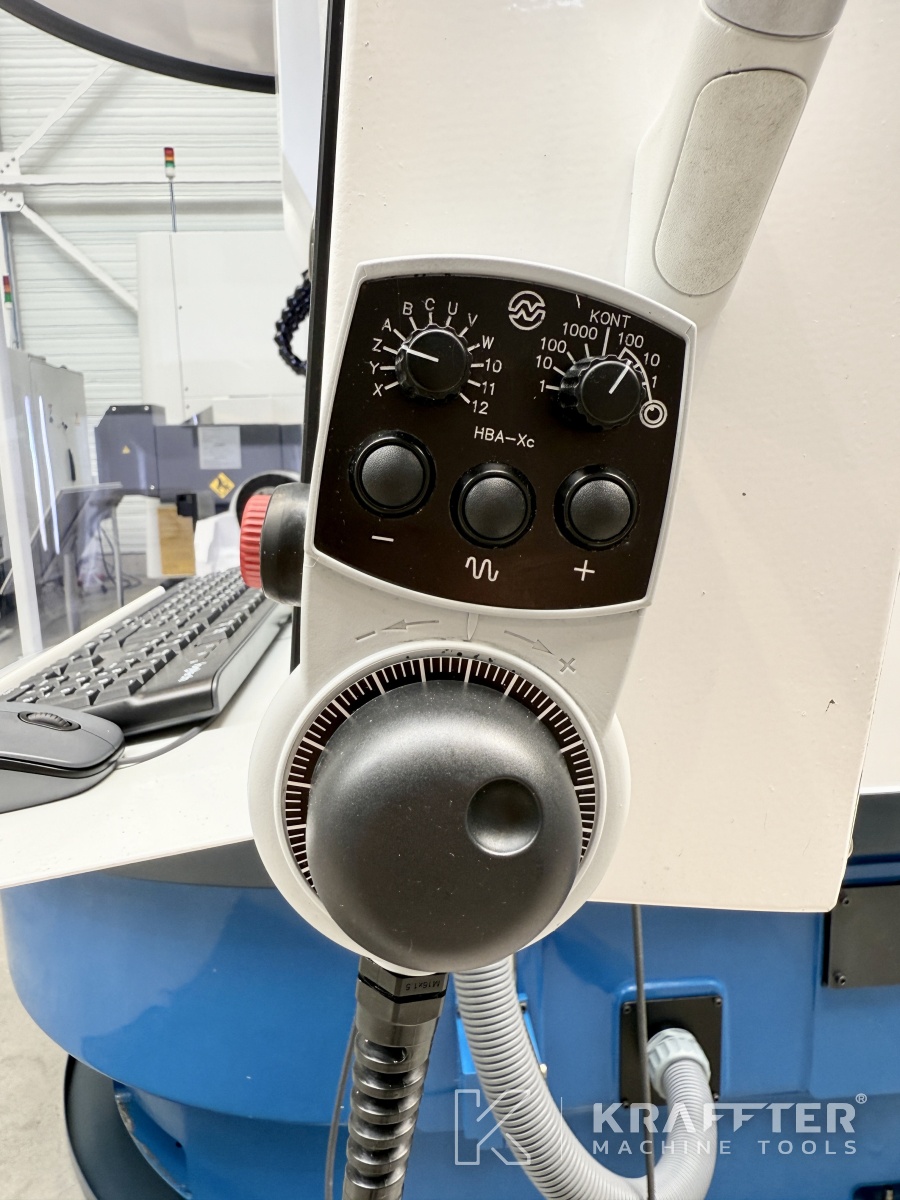

x1 daljinsko elektronsko ročno kolo NUM Flexium
x1 centralna mazalna enota

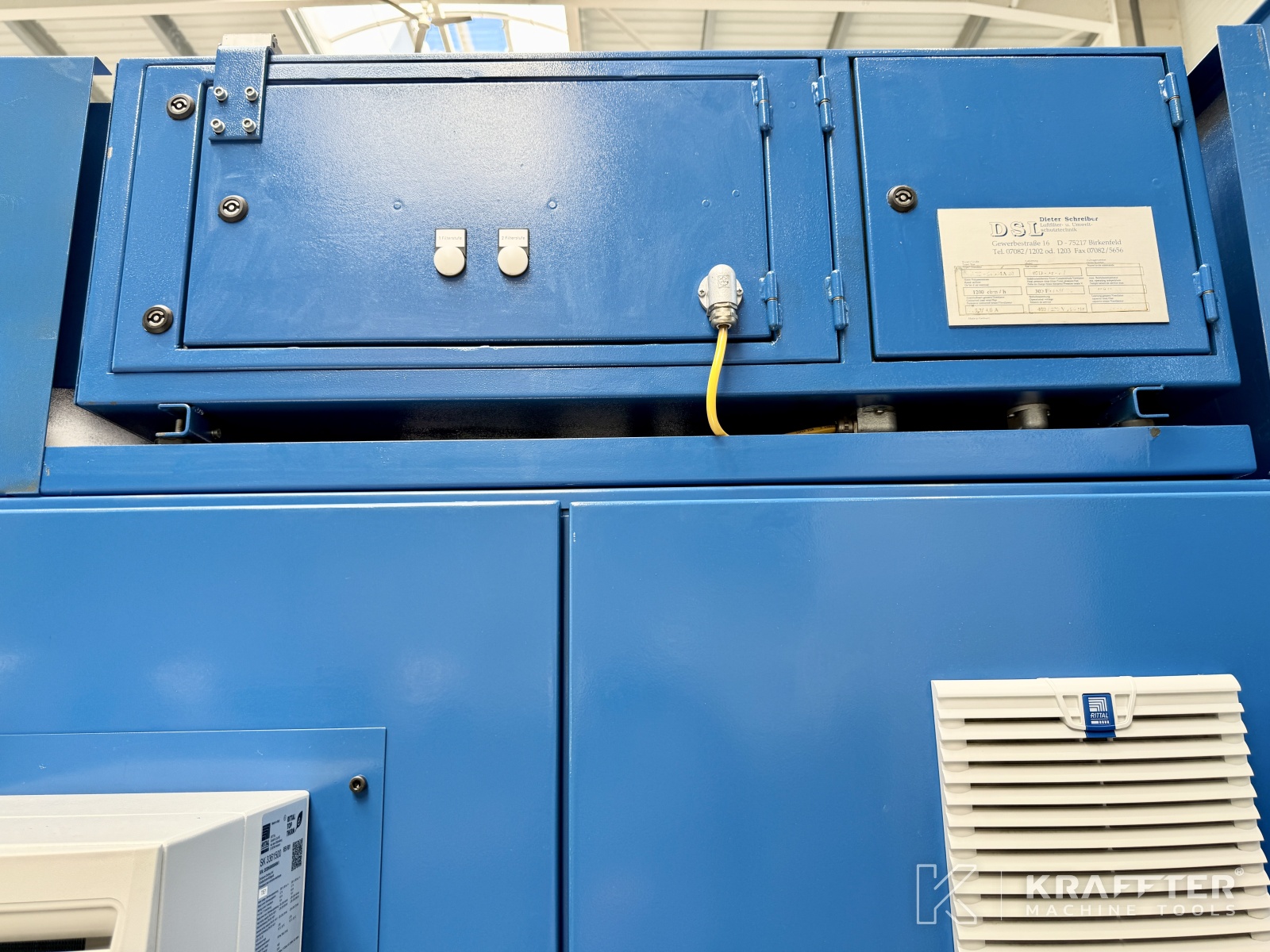

x1 enota za odsesavanje megle tipa DSL AIR TECHNOLOGY AES-SIGMA 20

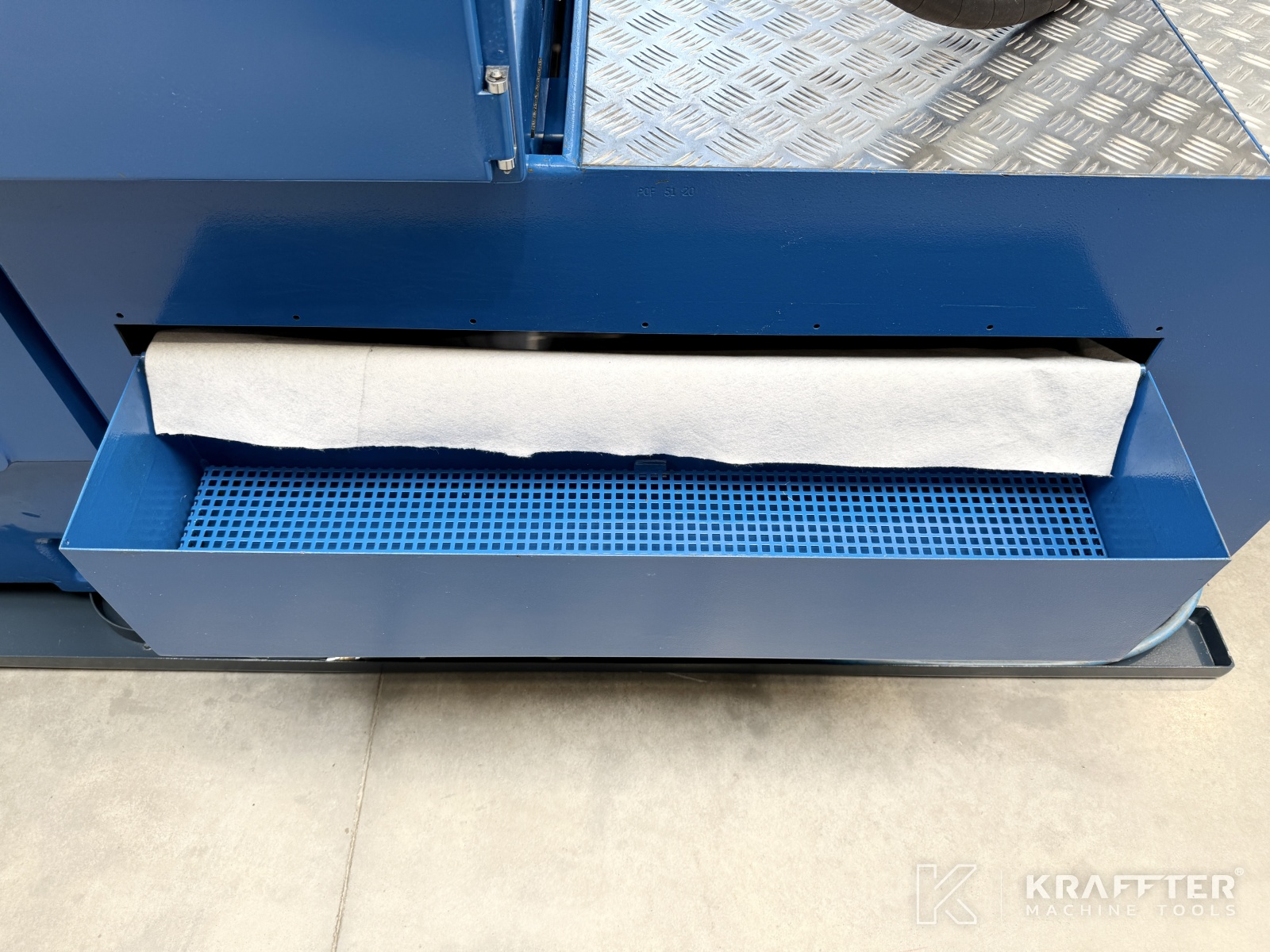

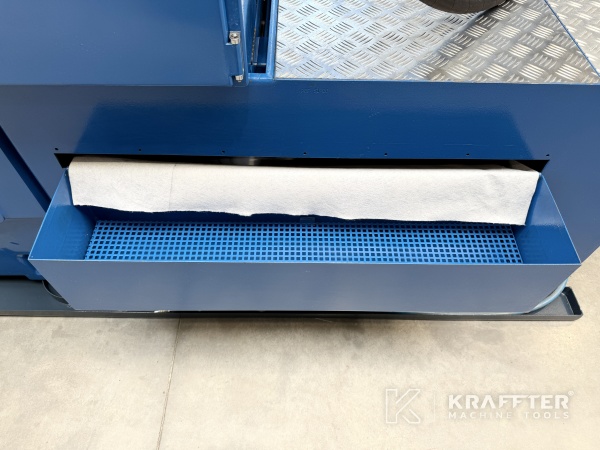

x1 rezervoar za mazanje + papirna filtracija

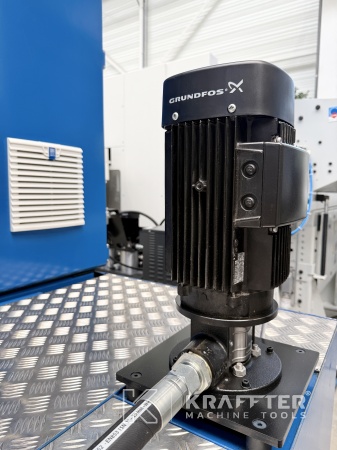

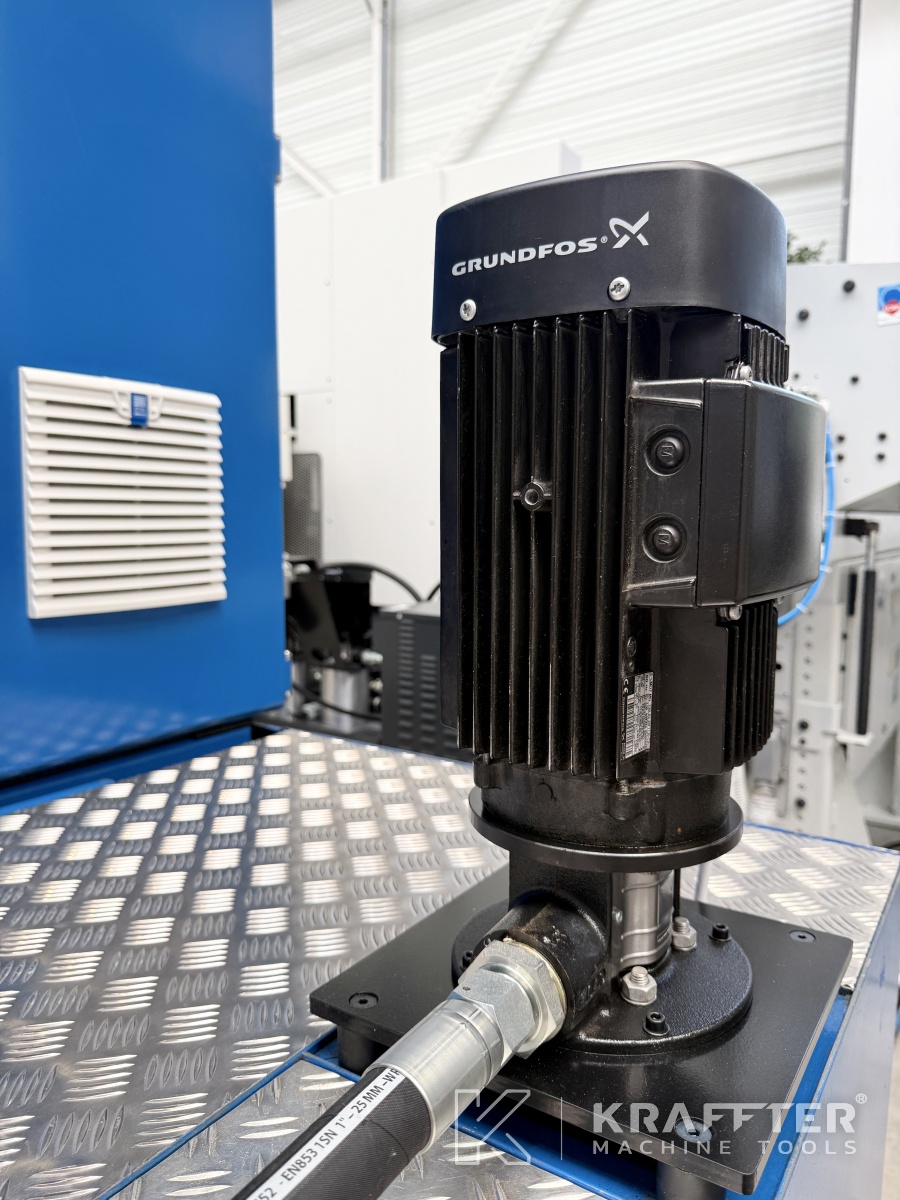

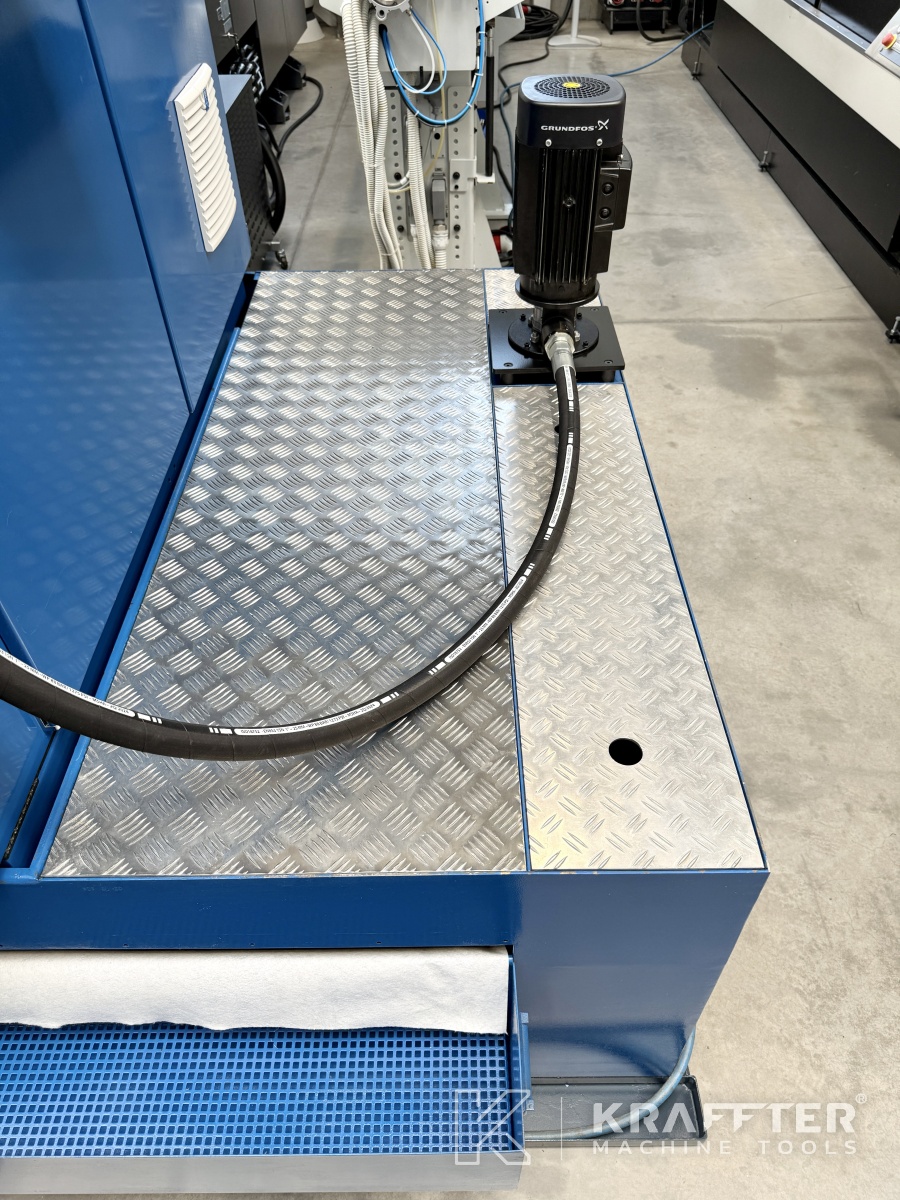

x1 škropilna črpalka GRUNDFOS (leta 2020 jo je obnovila družba GRUNDFOS in se od takrat ne uporablja)

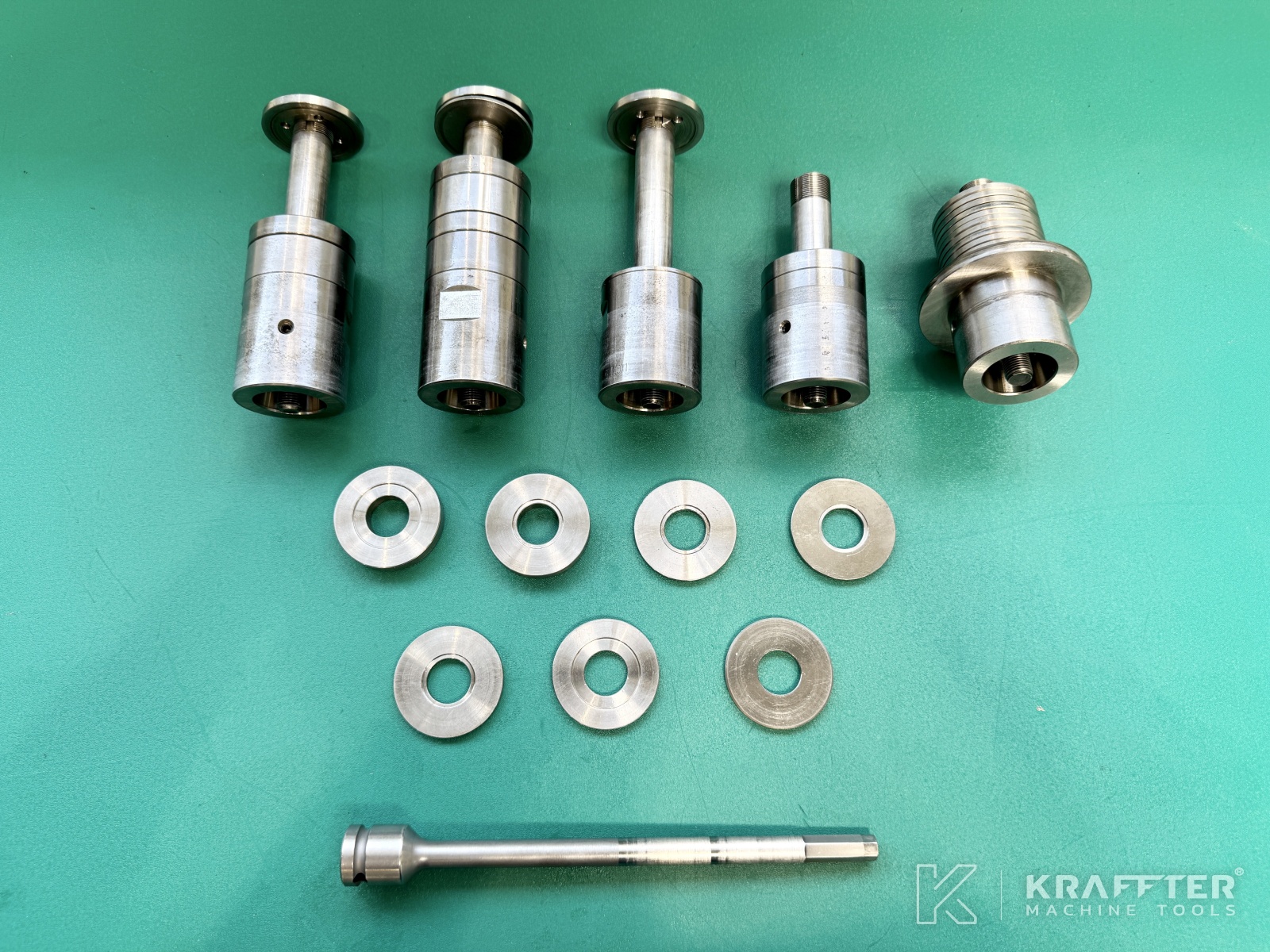

x5 držal za brusilni kolut + distančniki

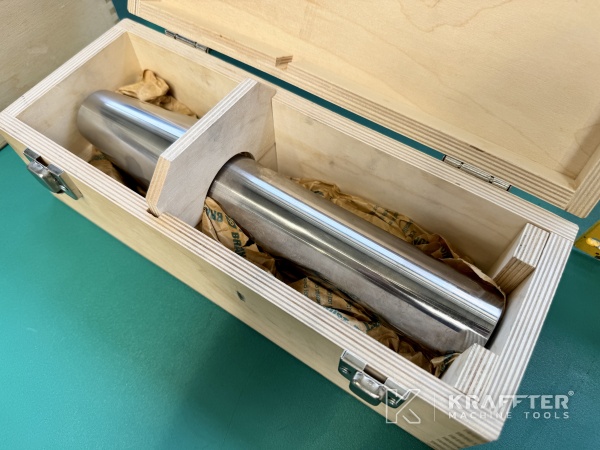

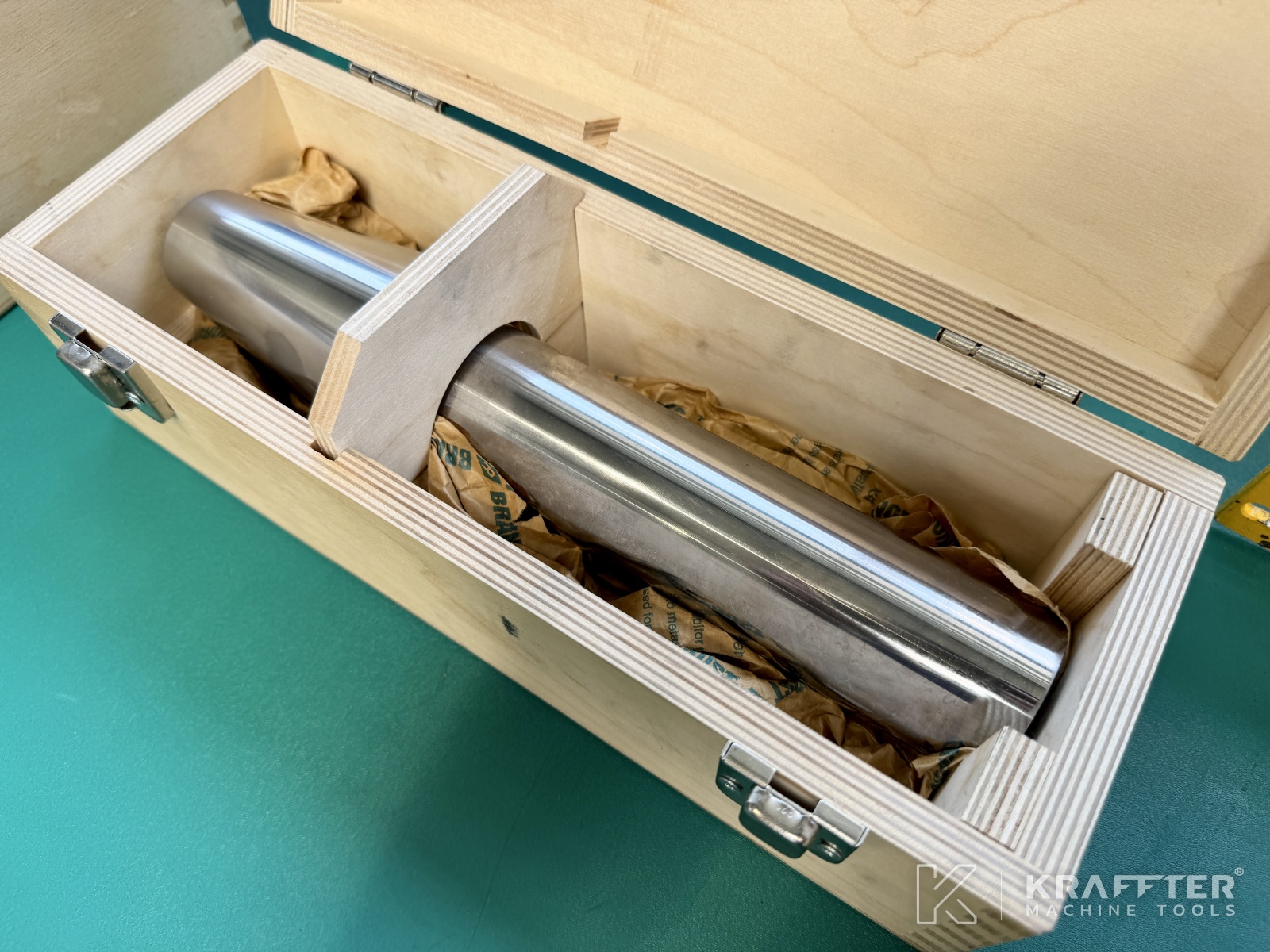

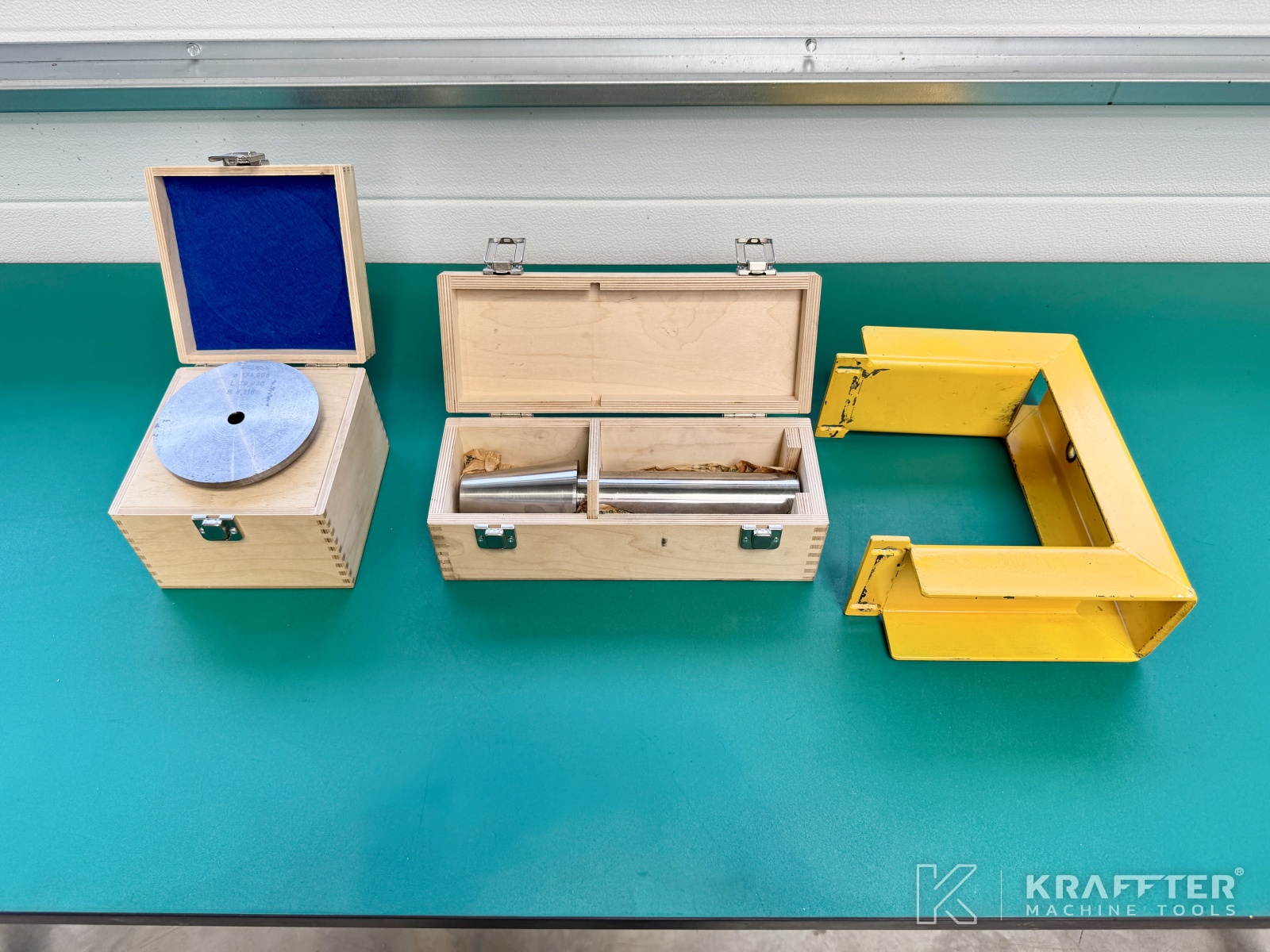

x1 krmilna palica ISO 50

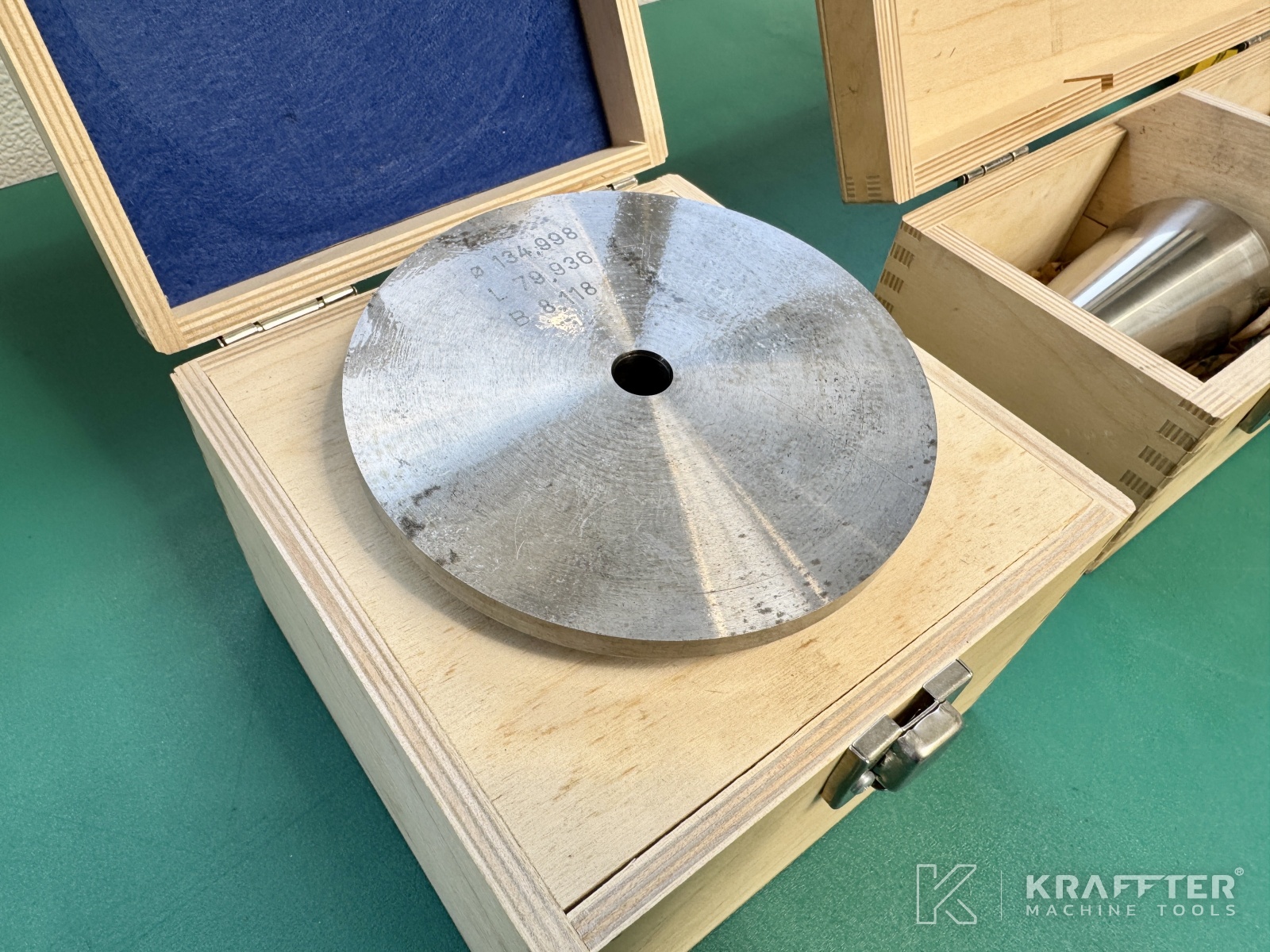

x1 krmilni disk
x1 transportna prirobnica
Vključena programska oprema NumRotoPlus:
-
CH-50052201 - licenčne pravice za stroj
-
CH-50052350 - Standardni rezkarji za rezkanje
-
CH-50052360 - Kompleksni rezkarji za rezkanje
-
CH-50052145 - Razširitev za profil za grobo obdelavo
-
CH-50052430 - Večpredstavnostni podaljšek
-
CH-50052370 - Vrtalniki / enostopenjski vrtalniki
-
CH-50052380 - Razširitev za kompleksne vrtalnike / stopenjske vrtalnike
-
CH-50052080 - Razširitev za stopnice z določenimi oblikami
-
CH-50052150 - Rezkarji za rezkanje oblik
-
CH-50052480 - Posebne funkcije brušenja
-
CH-50052110 - Samodejno sondiranje orodja
-
CH-50052190 - Samodejno sondiranje brusilnega kolesa
-
CH-50052870 - Avtomatska obdelava brusilnih kolutov
-
CH-50052120 - Uporabniški vmesnik Windows
-
CH-50052230 - NumRoto-Control
-
CH-50052660 -Kontrola trkov z uporabo 3D-simulacije
-
CH-50052670 - 3D simulacija orodja
-
CH-50052720 - Posebne 3D funkcije
Mehanska nadgradnja DOKONČANA leta 2020:
- Kroglični vijaki osi X, Y in Z
- Linearna vodila osi X, Y in Z

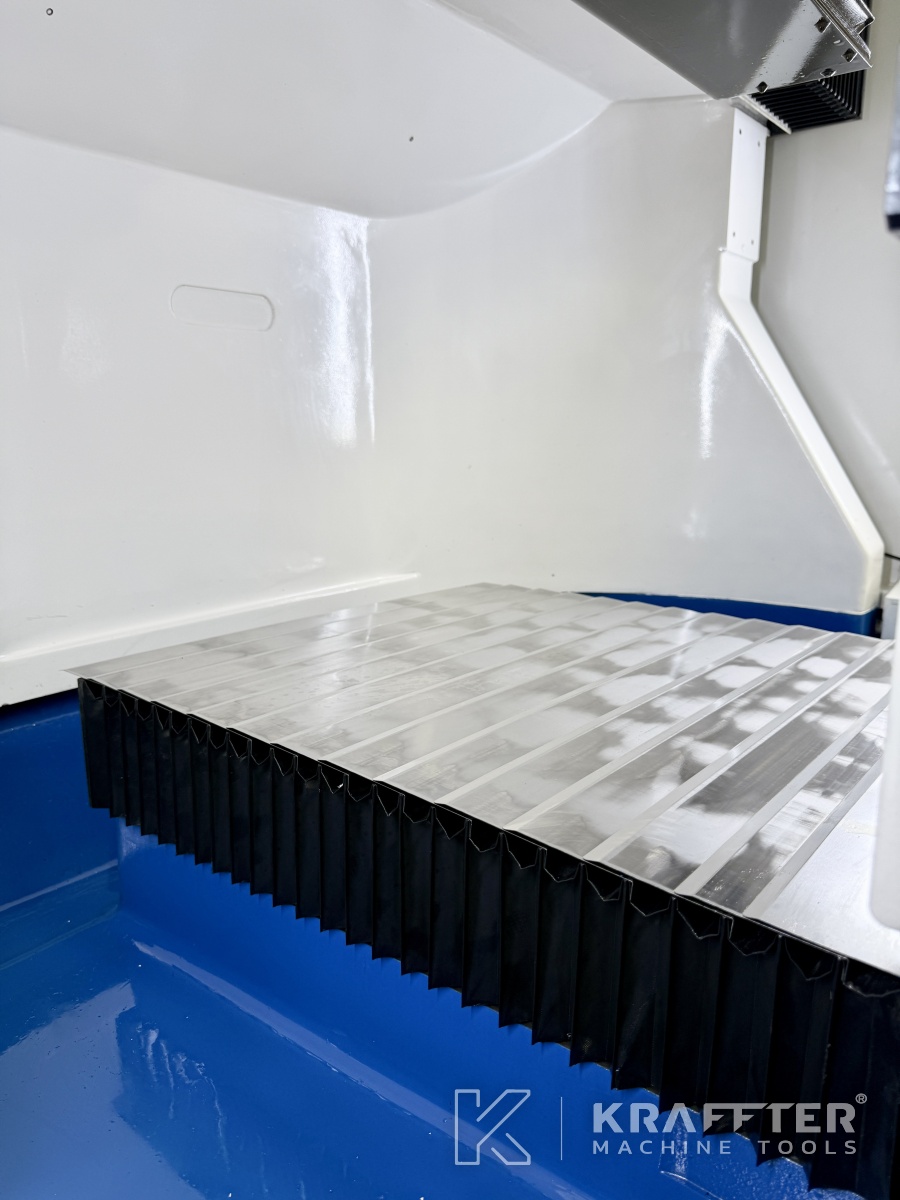

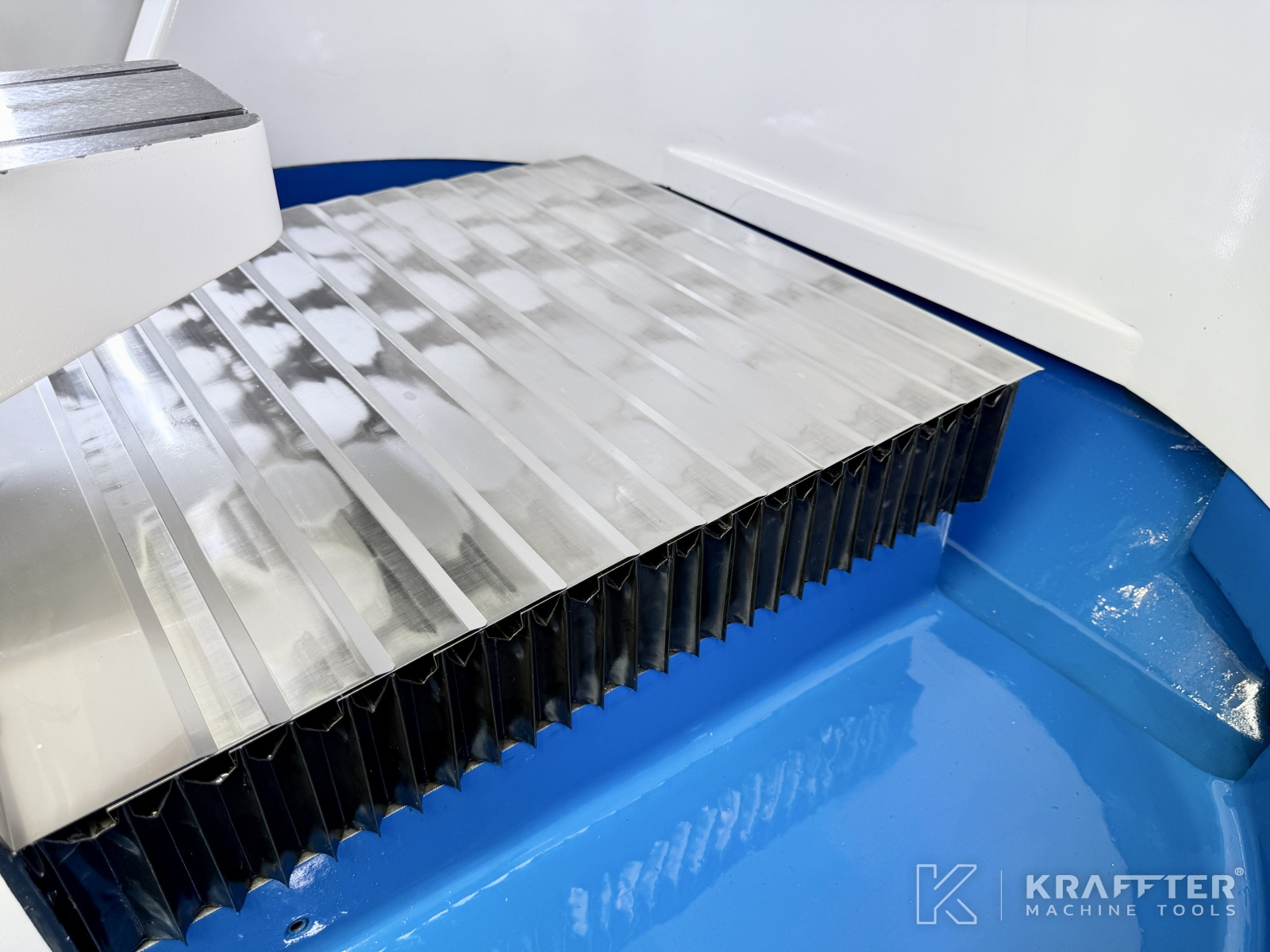

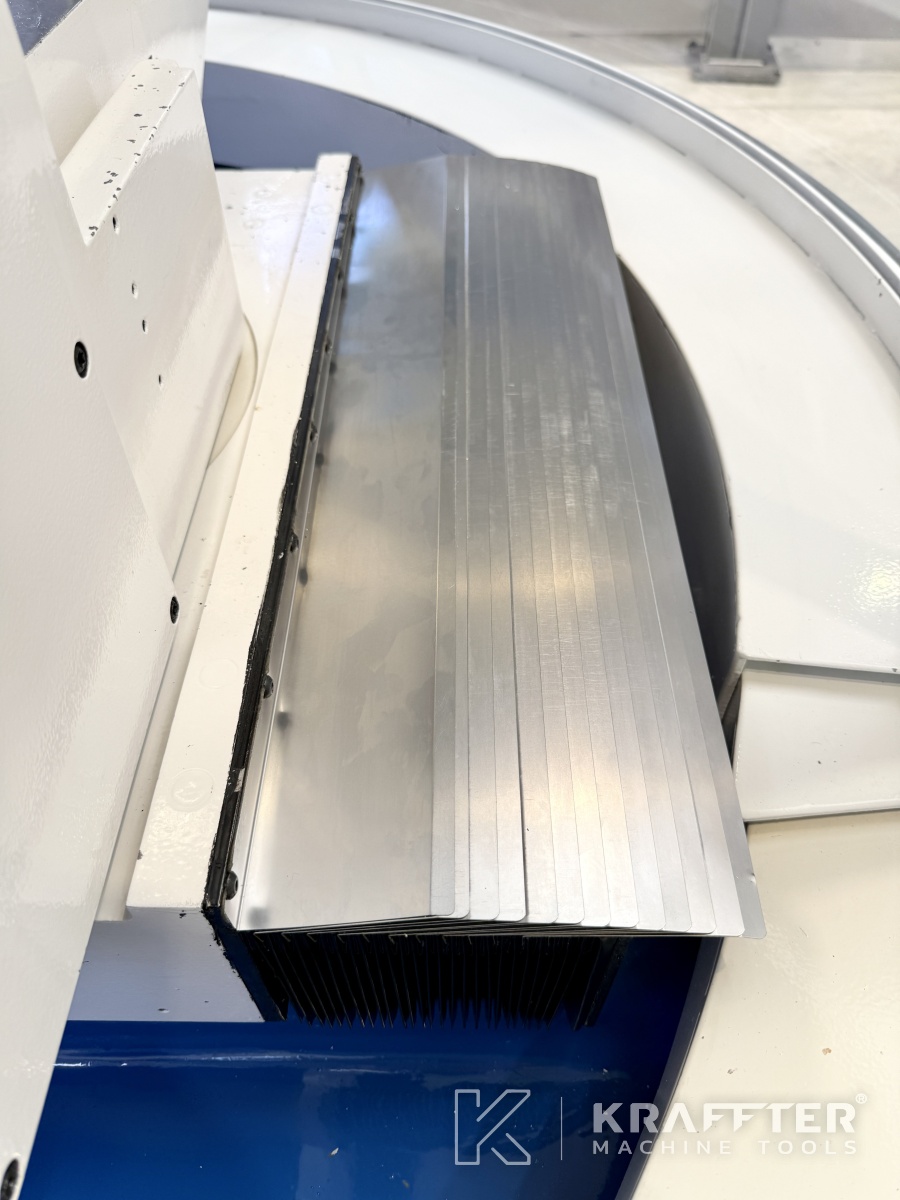

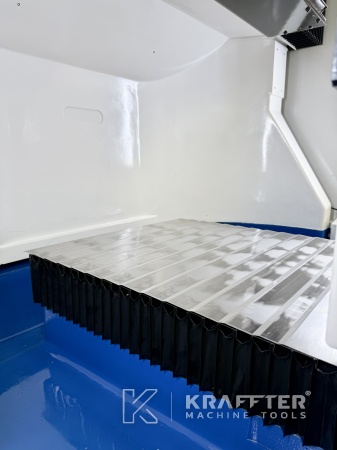

- Zaščitni mehovi osi X, Y in Z,
- Sklopi črvov in koles osi A in C
- Jermeni osi A in C

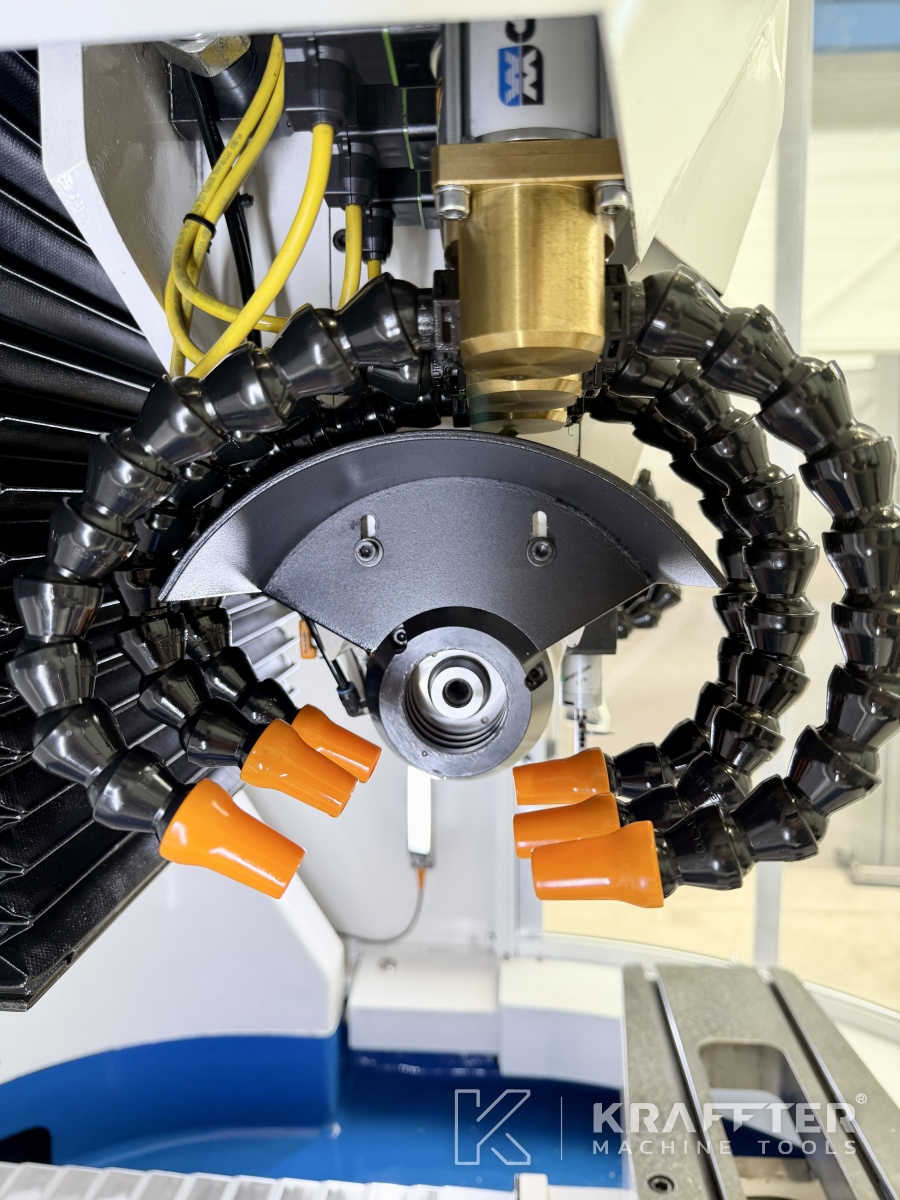

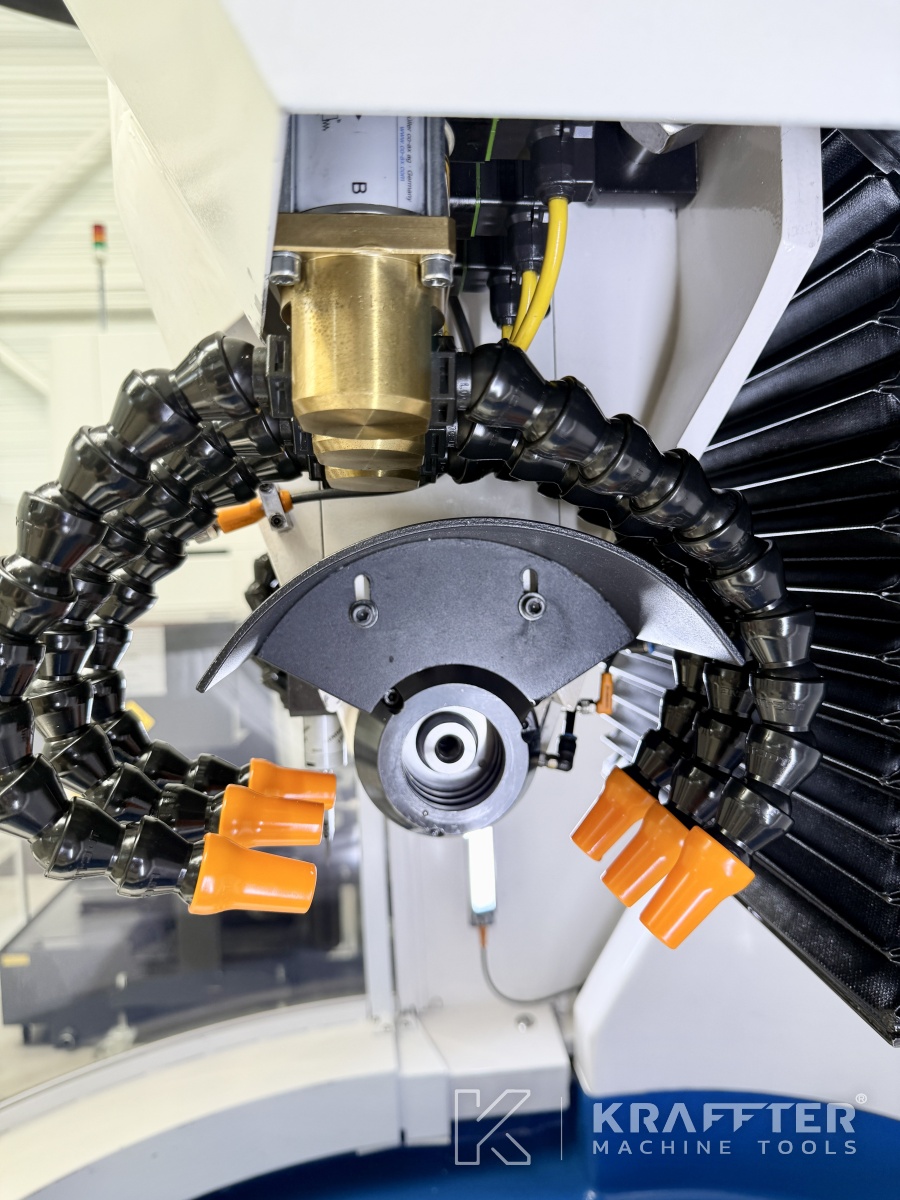

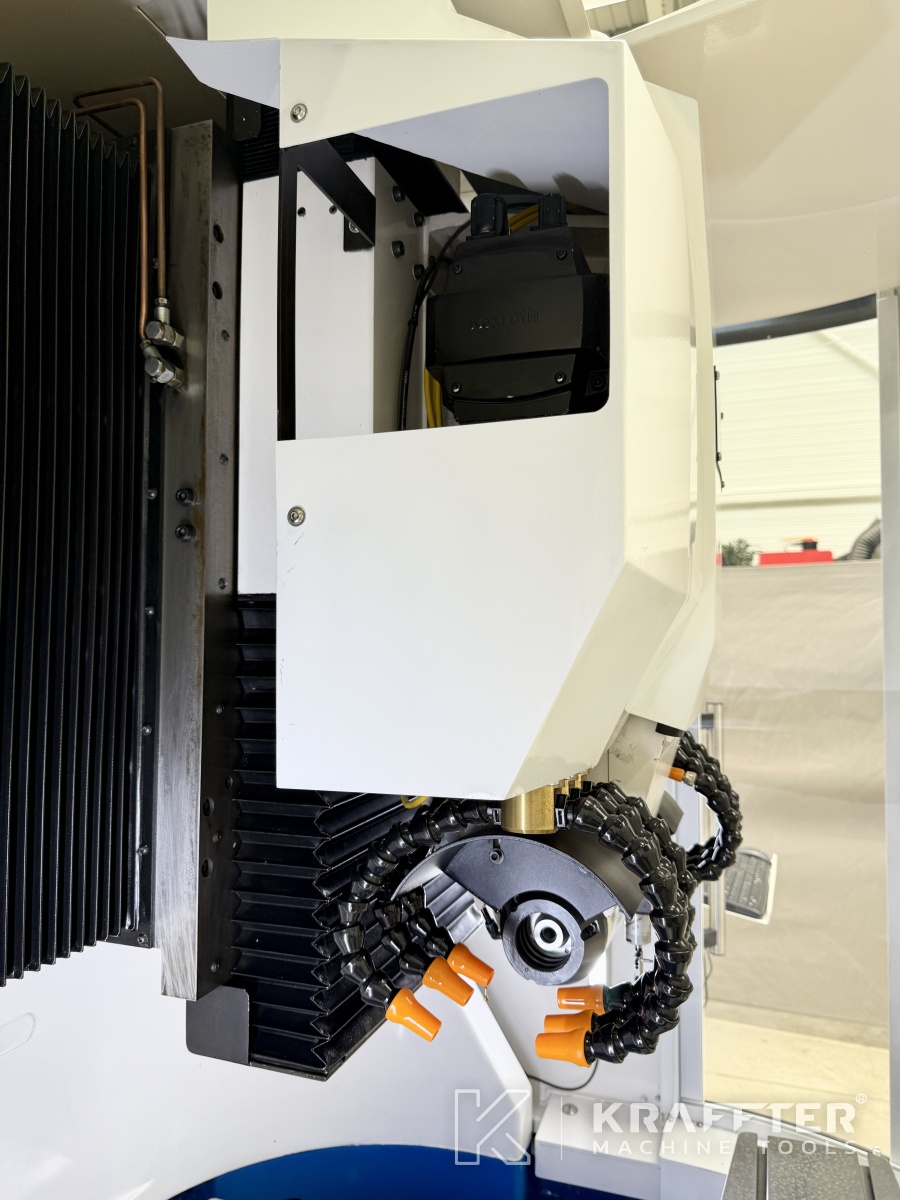

- Brusilno vreteno
- Jermen brusnega vretena
- Ležaji vretena za obdelovance

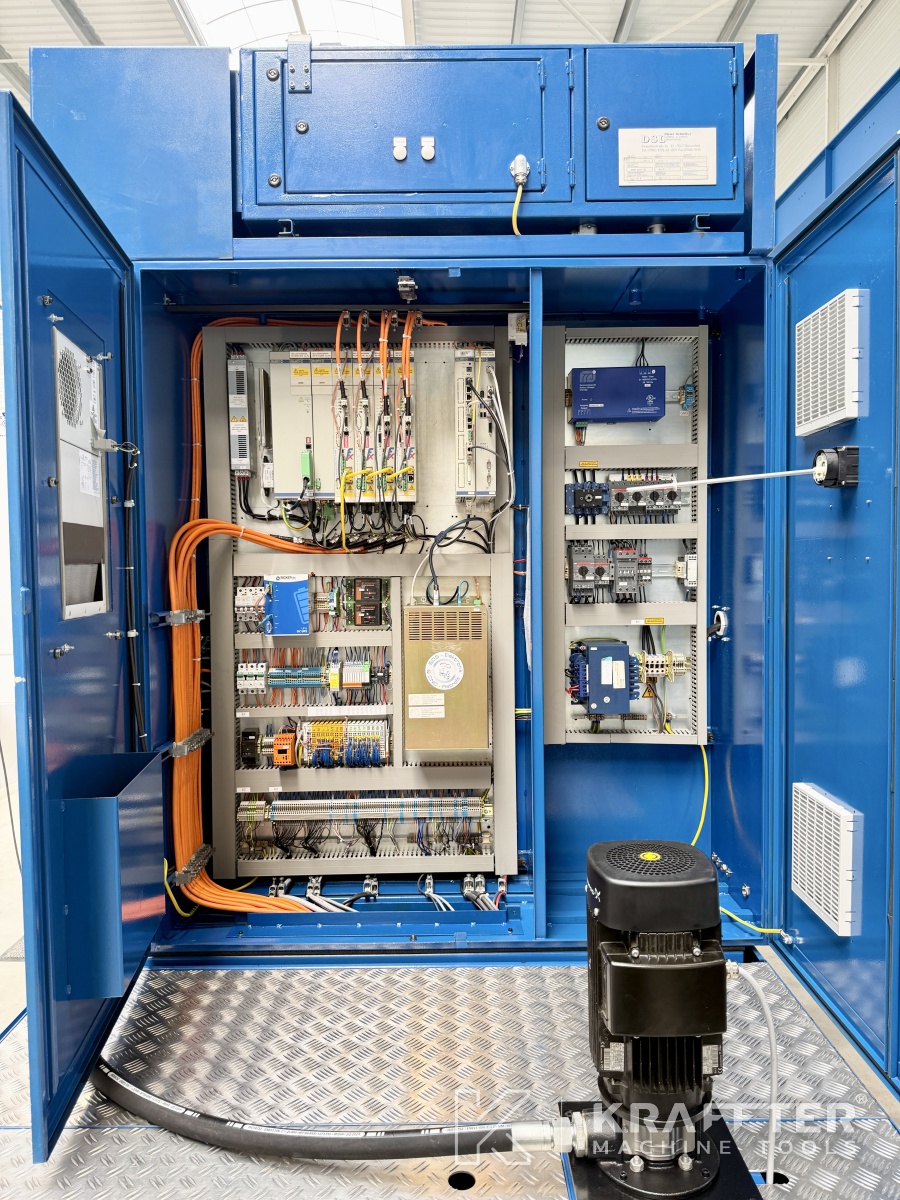

Nadgradnja NC, izvedena leta 2020:
- NUM Flexium NC

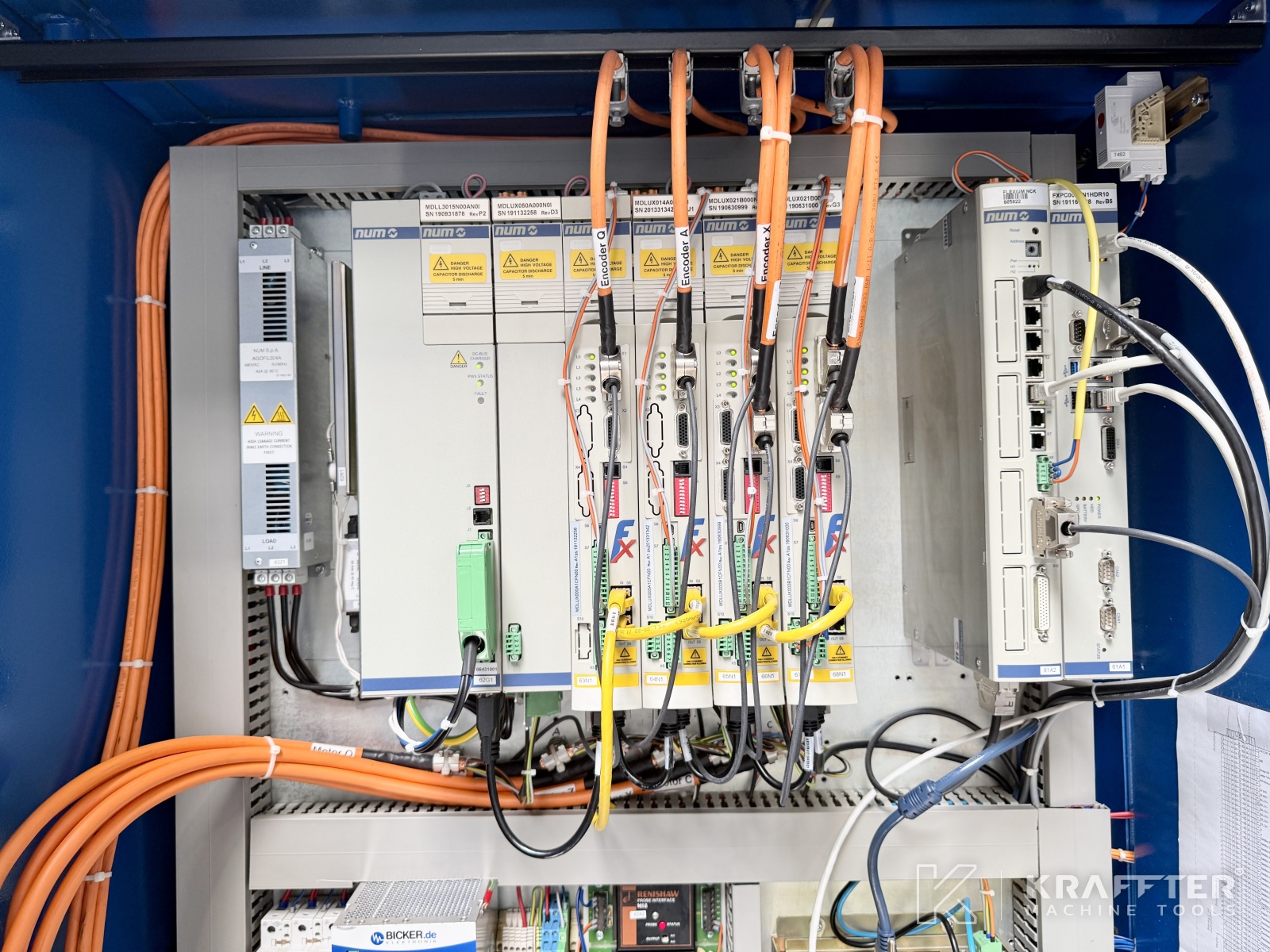

- Pogoni NUM Flexium

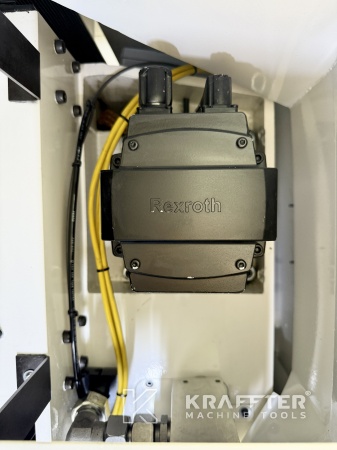

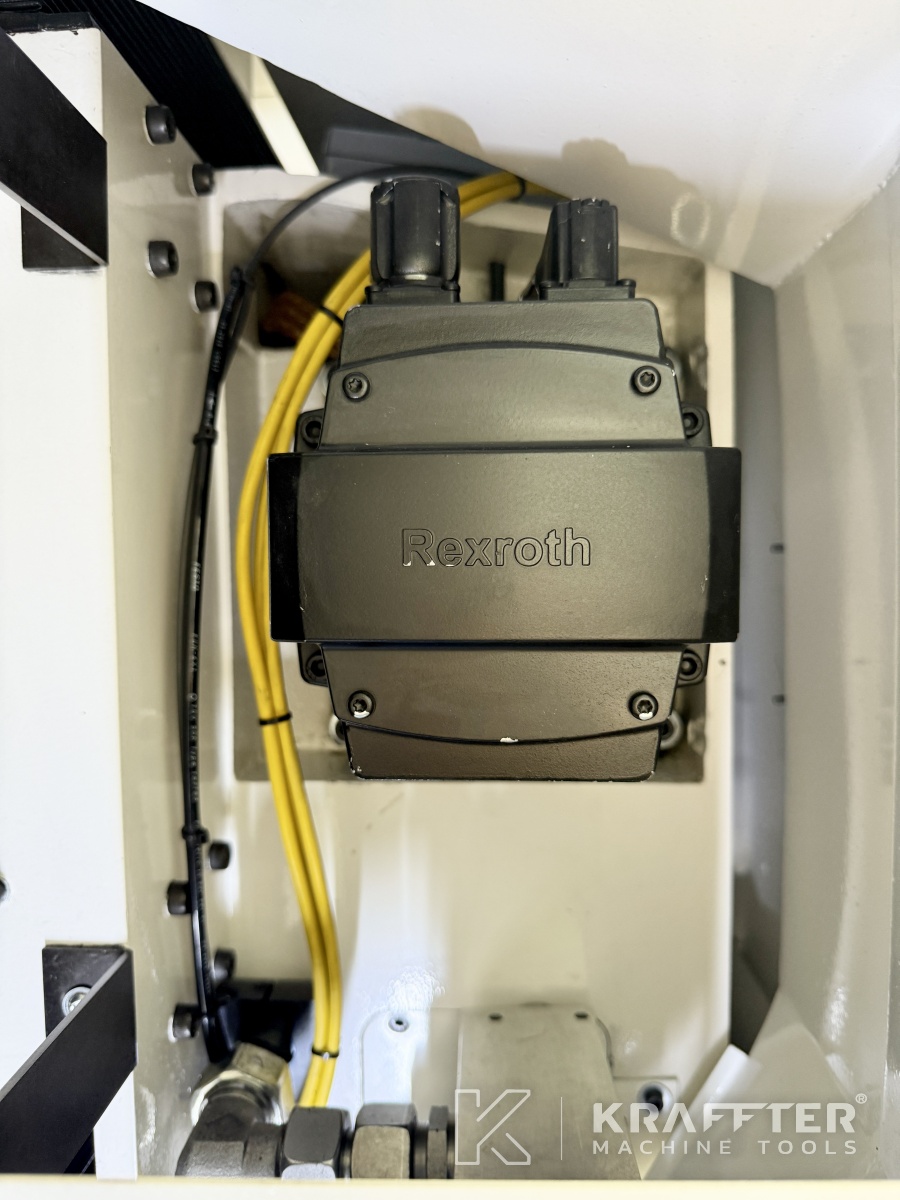

- Servomotorji BOSCH
- Programska oprema Numroto Plus

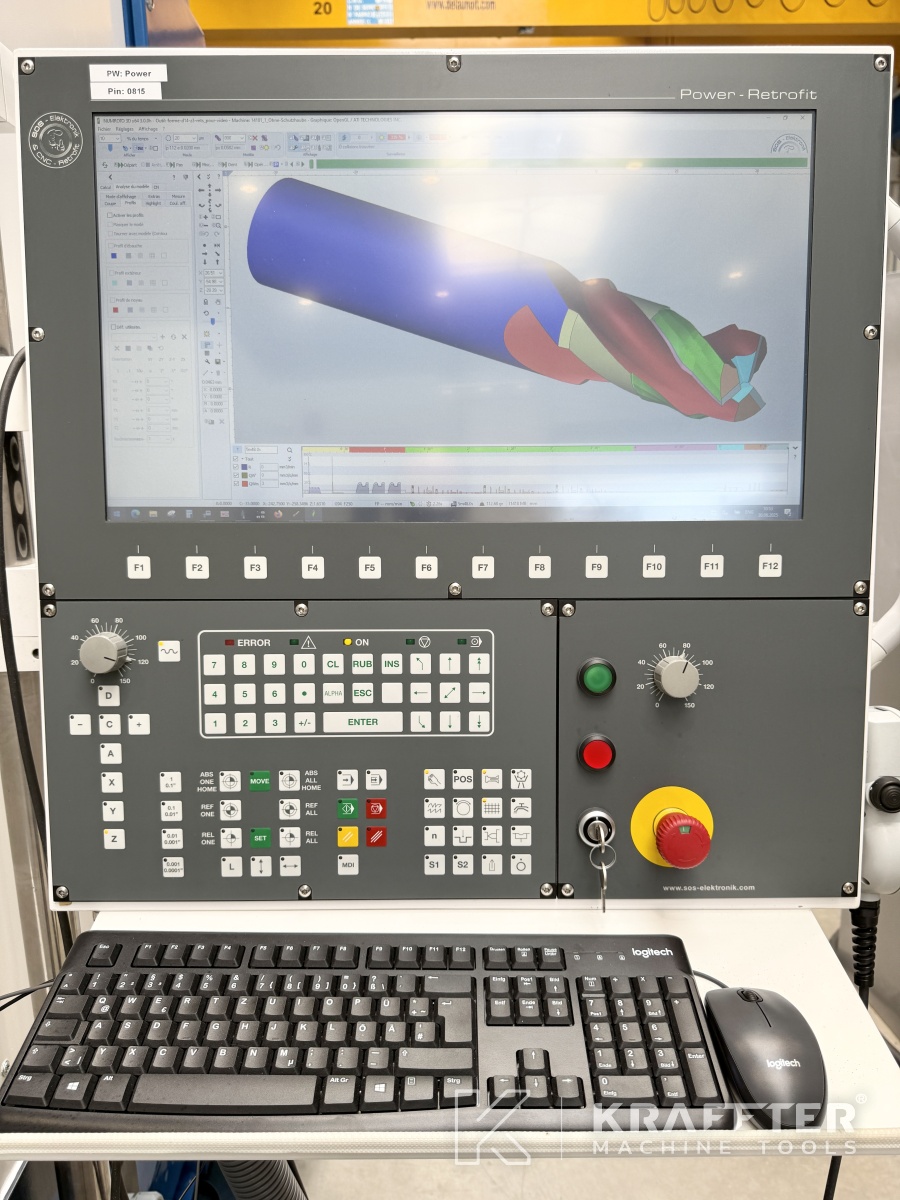

- PC HMI - Intel core i5 - Windows 10
- 24-palčni zaslon TFT na dotik
- Daljinsko elektronsko ročno kolo NUM Flexium
- Sonda za obdelovance RENISHAW tipa LP2DD
- Sonda RENISHAW za brusilni kolut tipa LP2DD
