Prodano

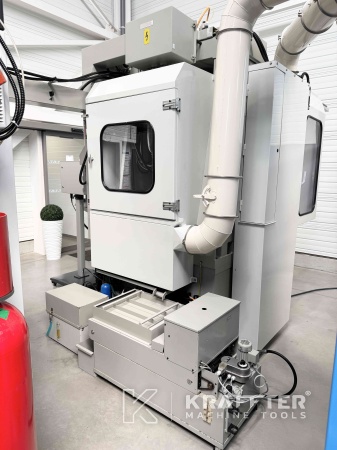

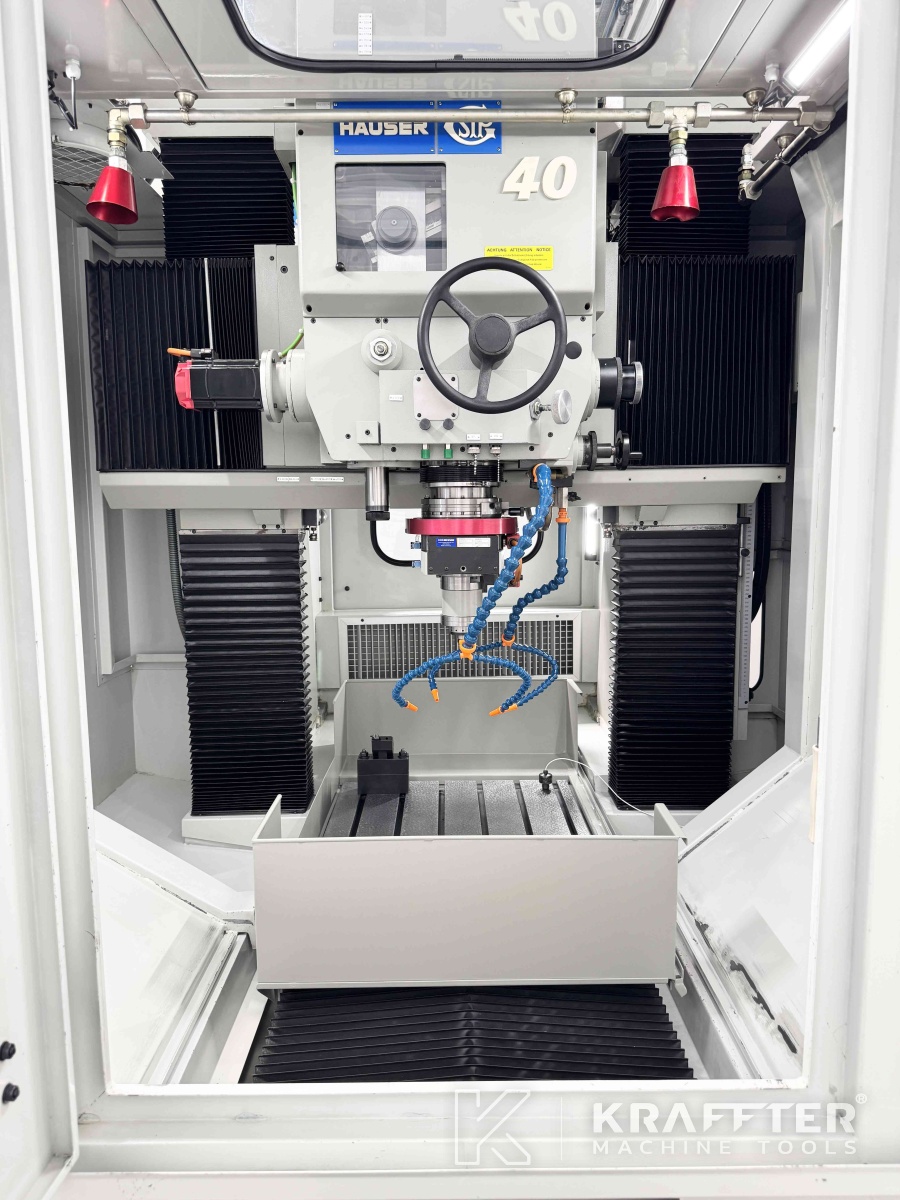

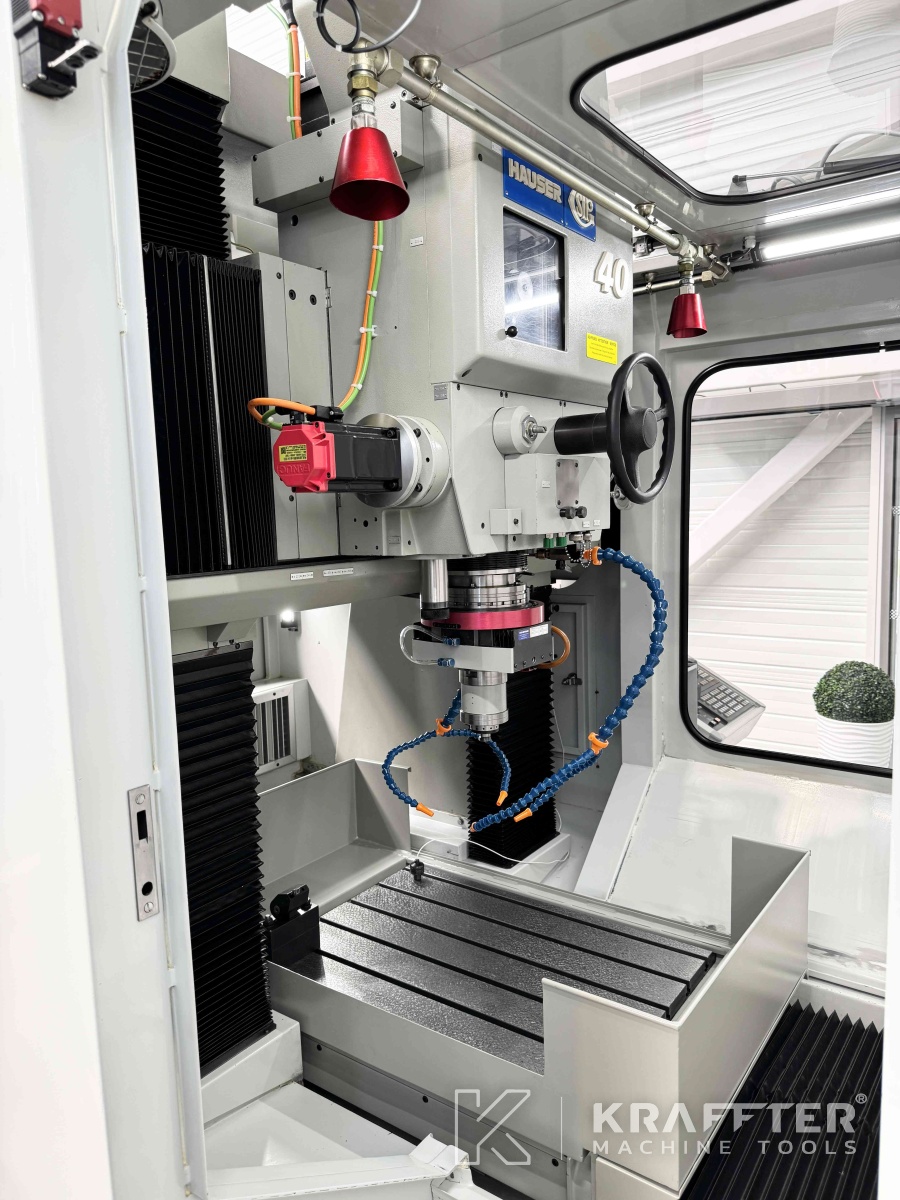

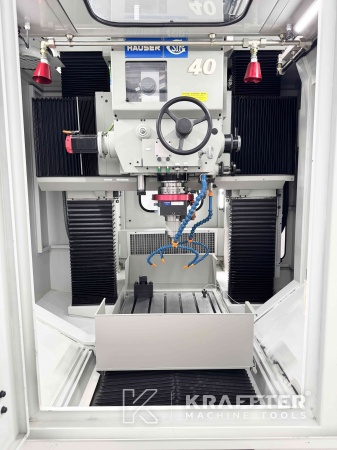

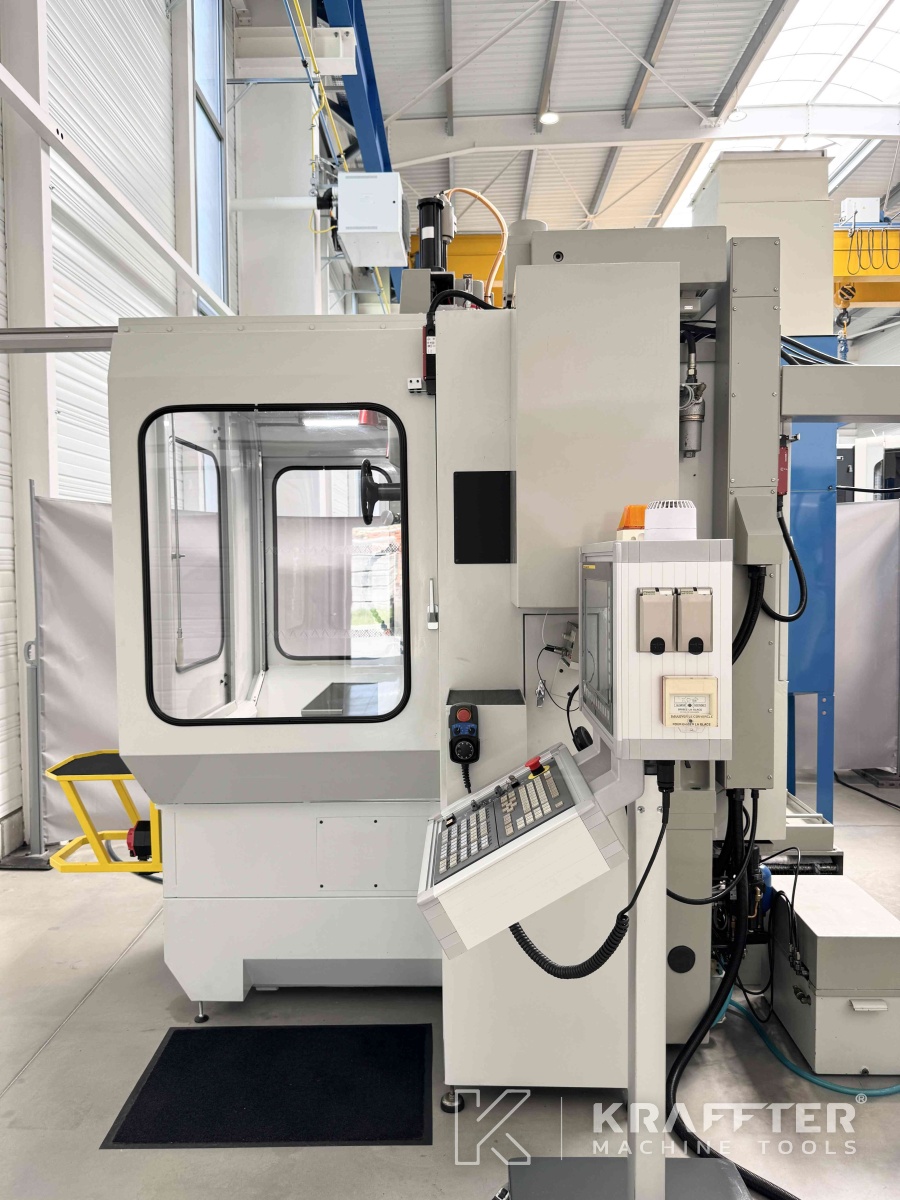

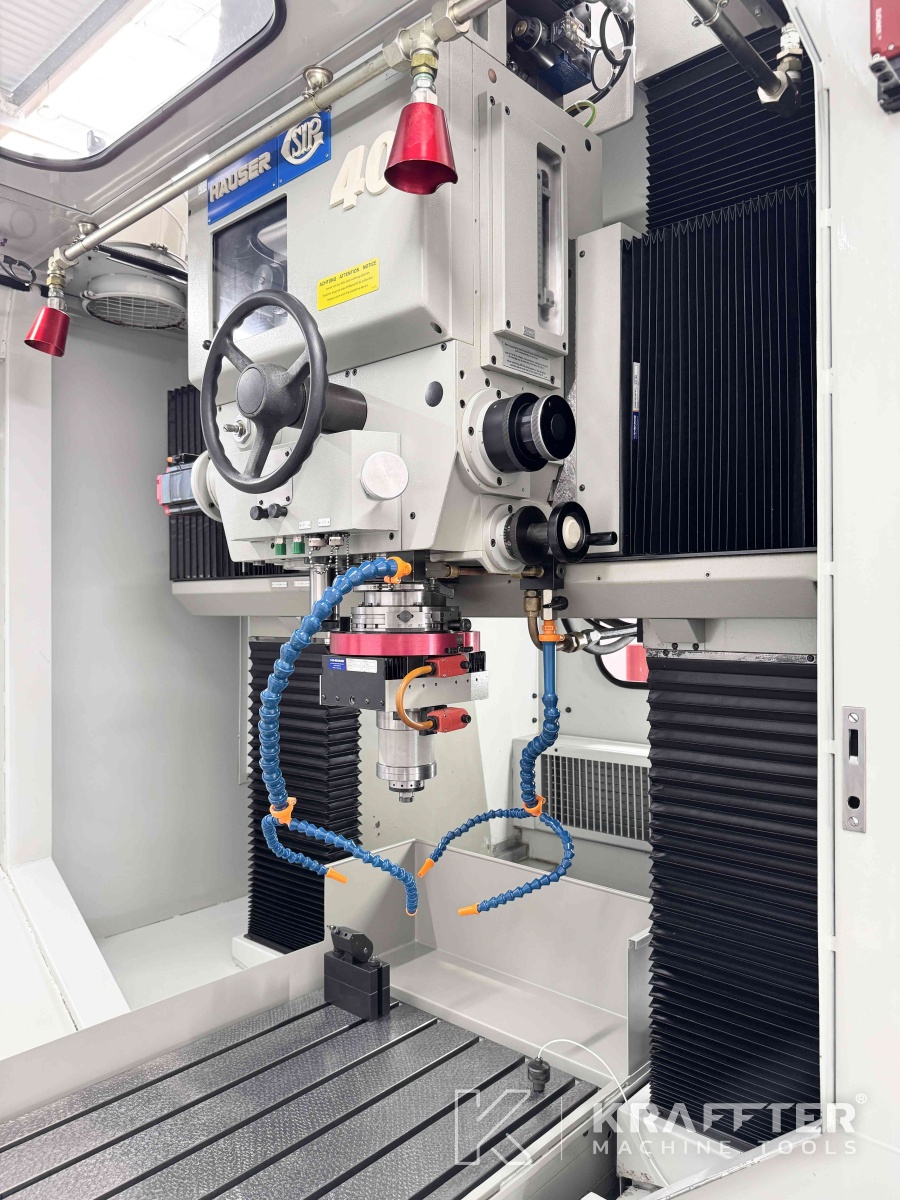

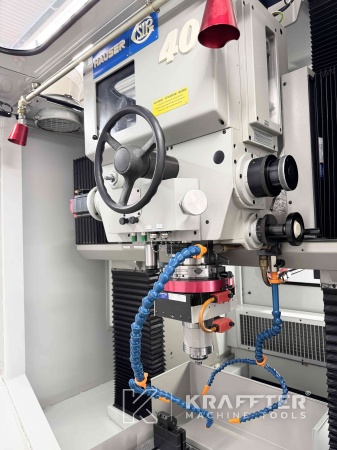

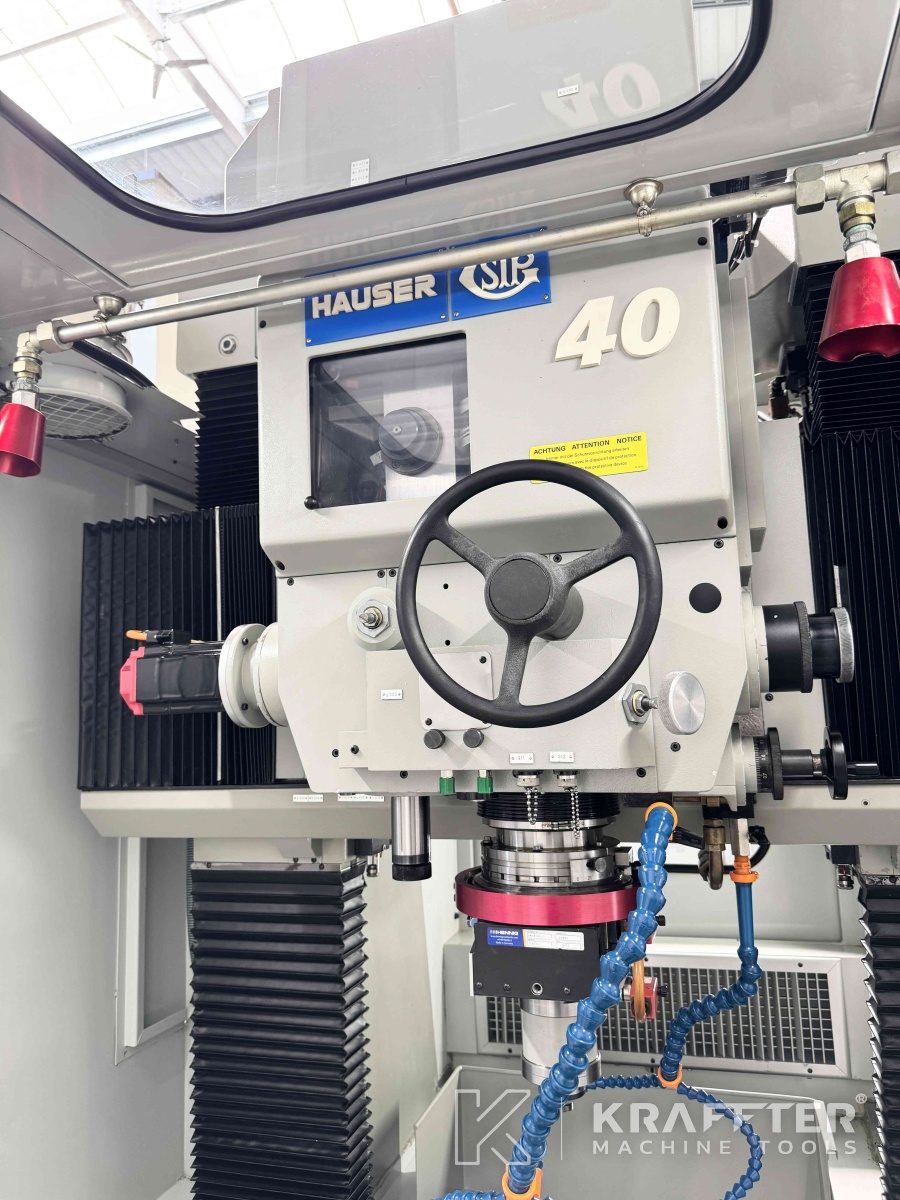

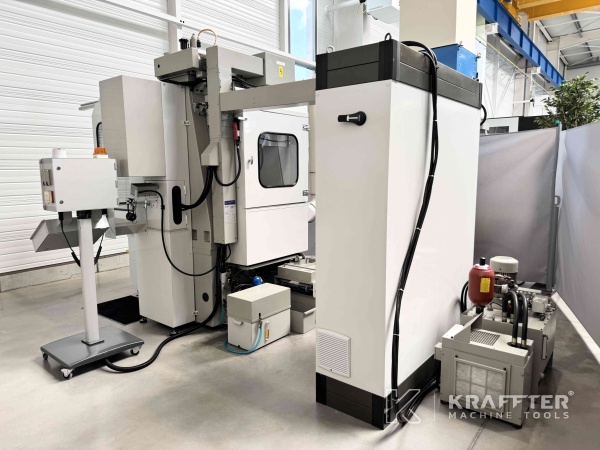

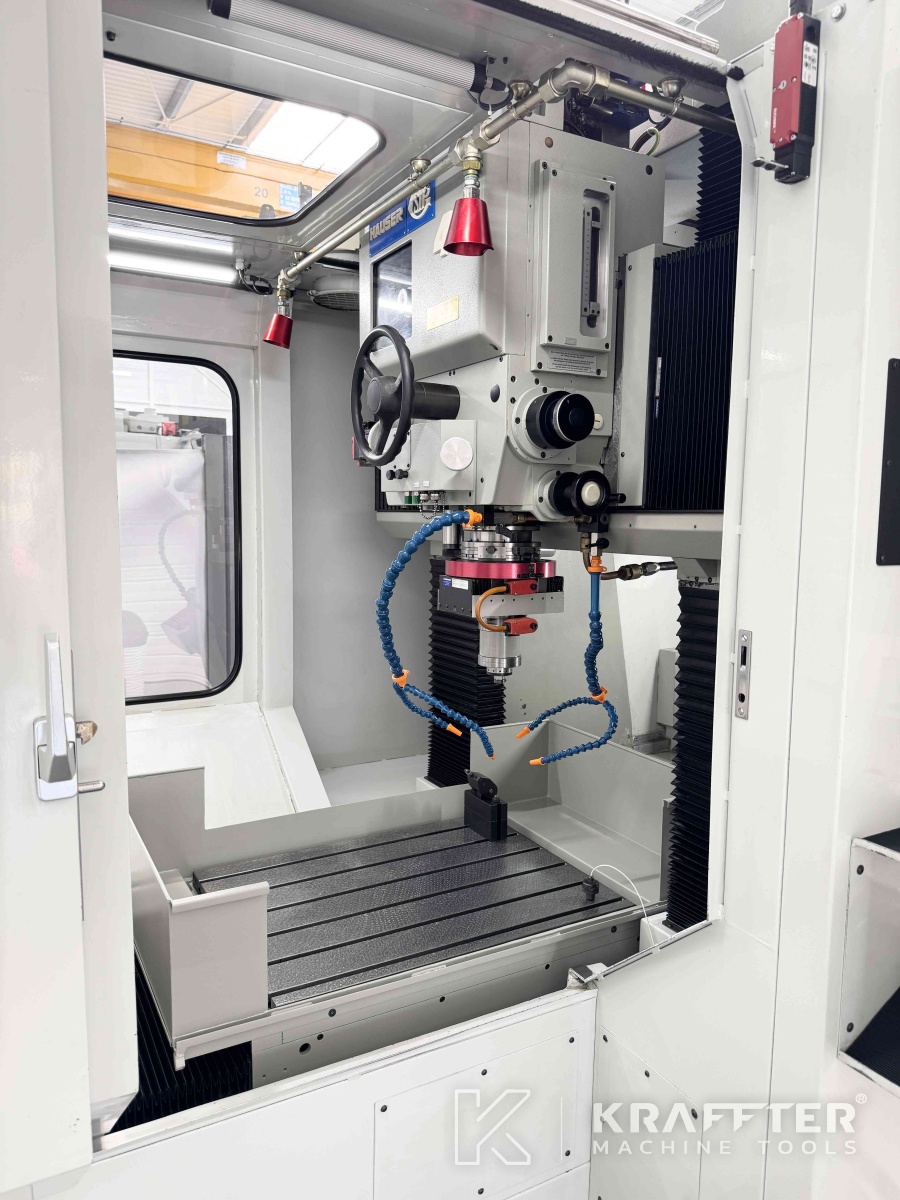

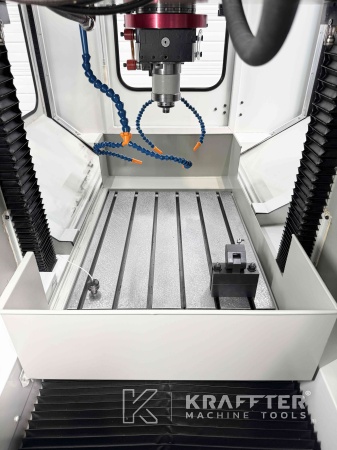

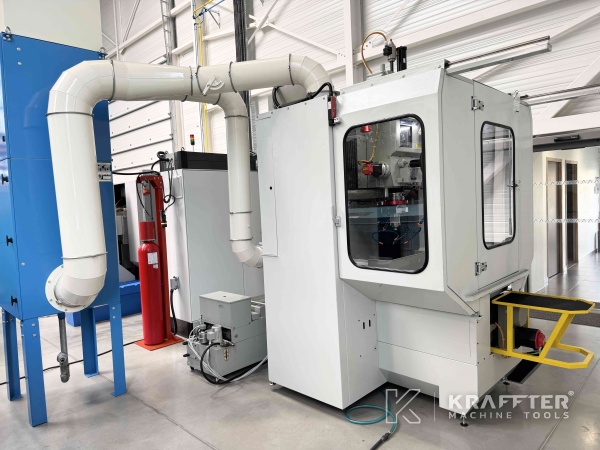

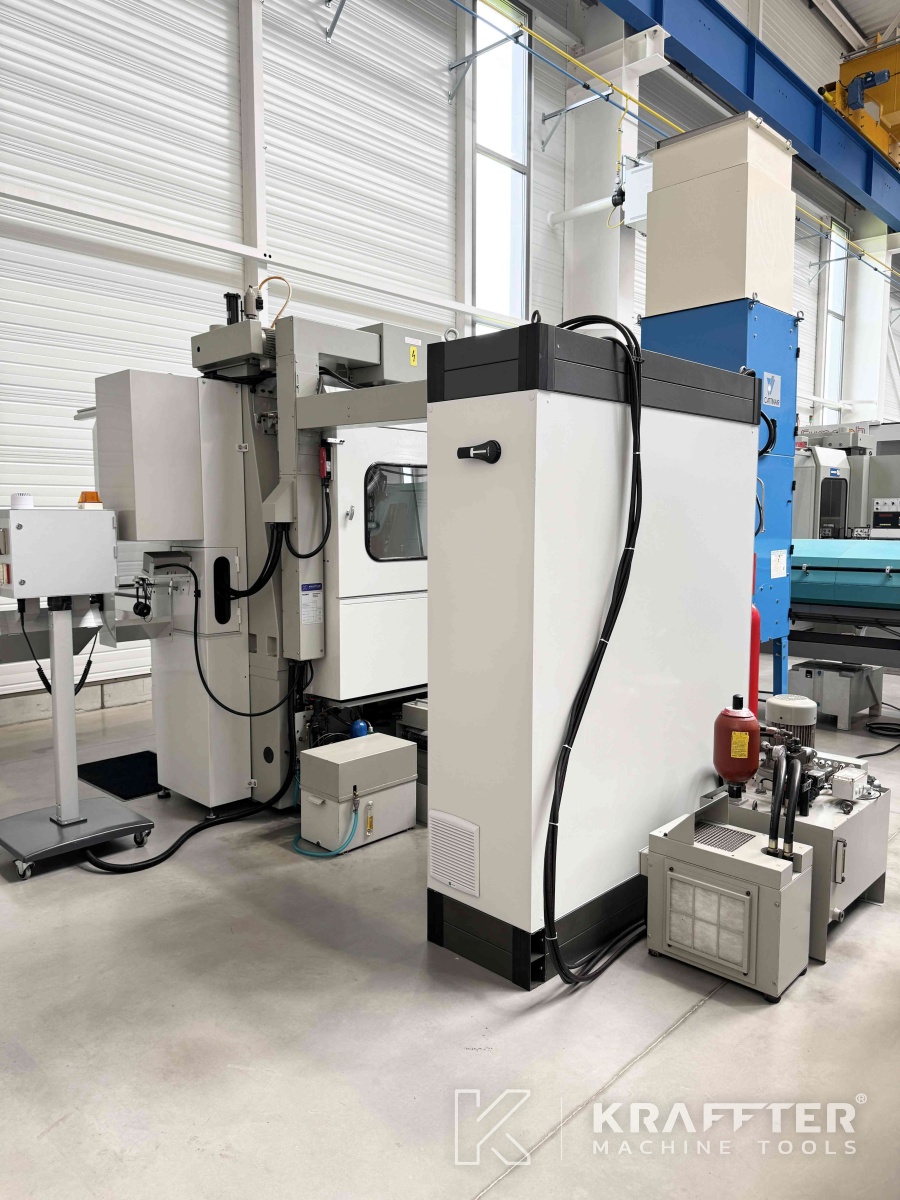

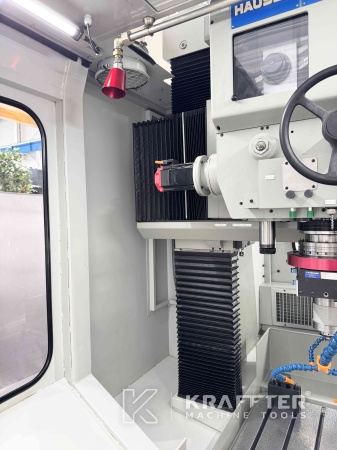

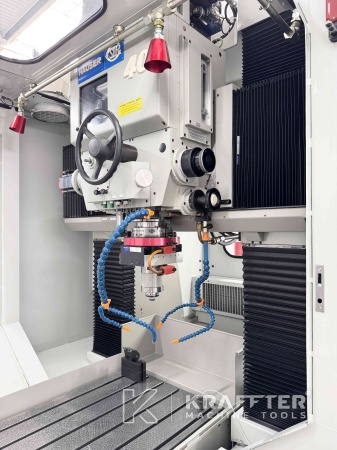

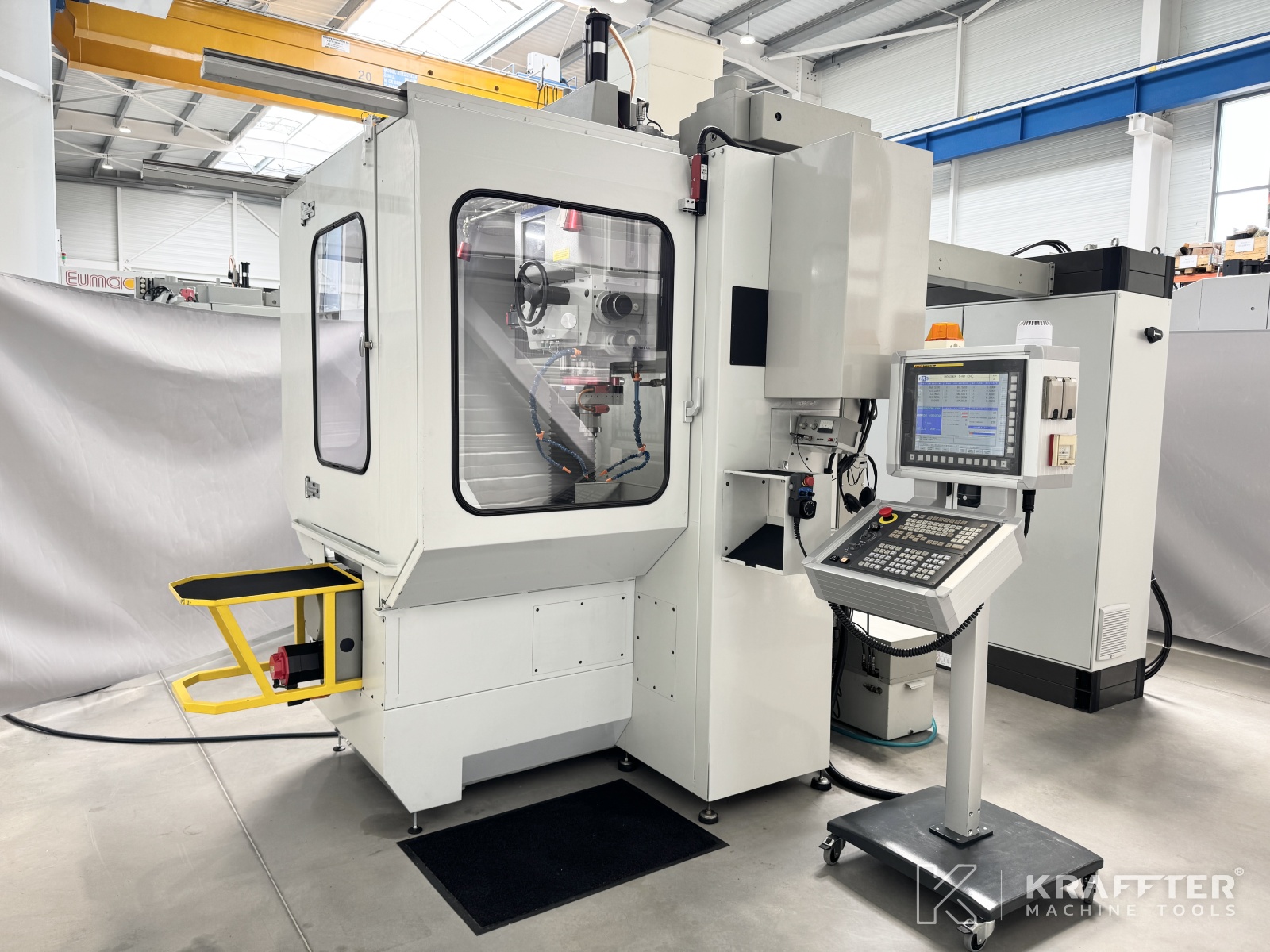

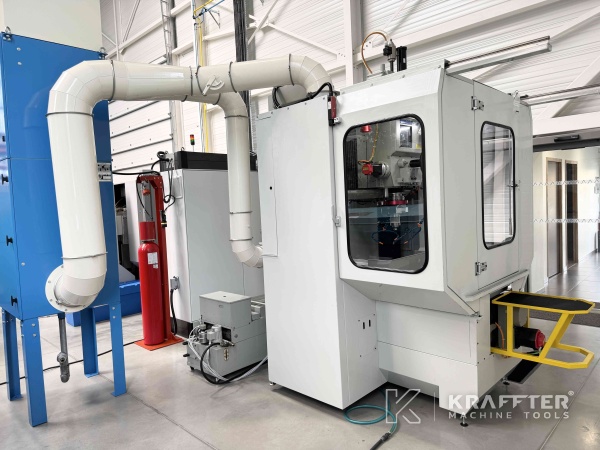

Vrsta stroja : Koordinatni brusilni stroj CNC
Blagovna znamka : HAUSER
N° de stock: 90128
Model : S40-400
Retrofit CNC : 2020
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije

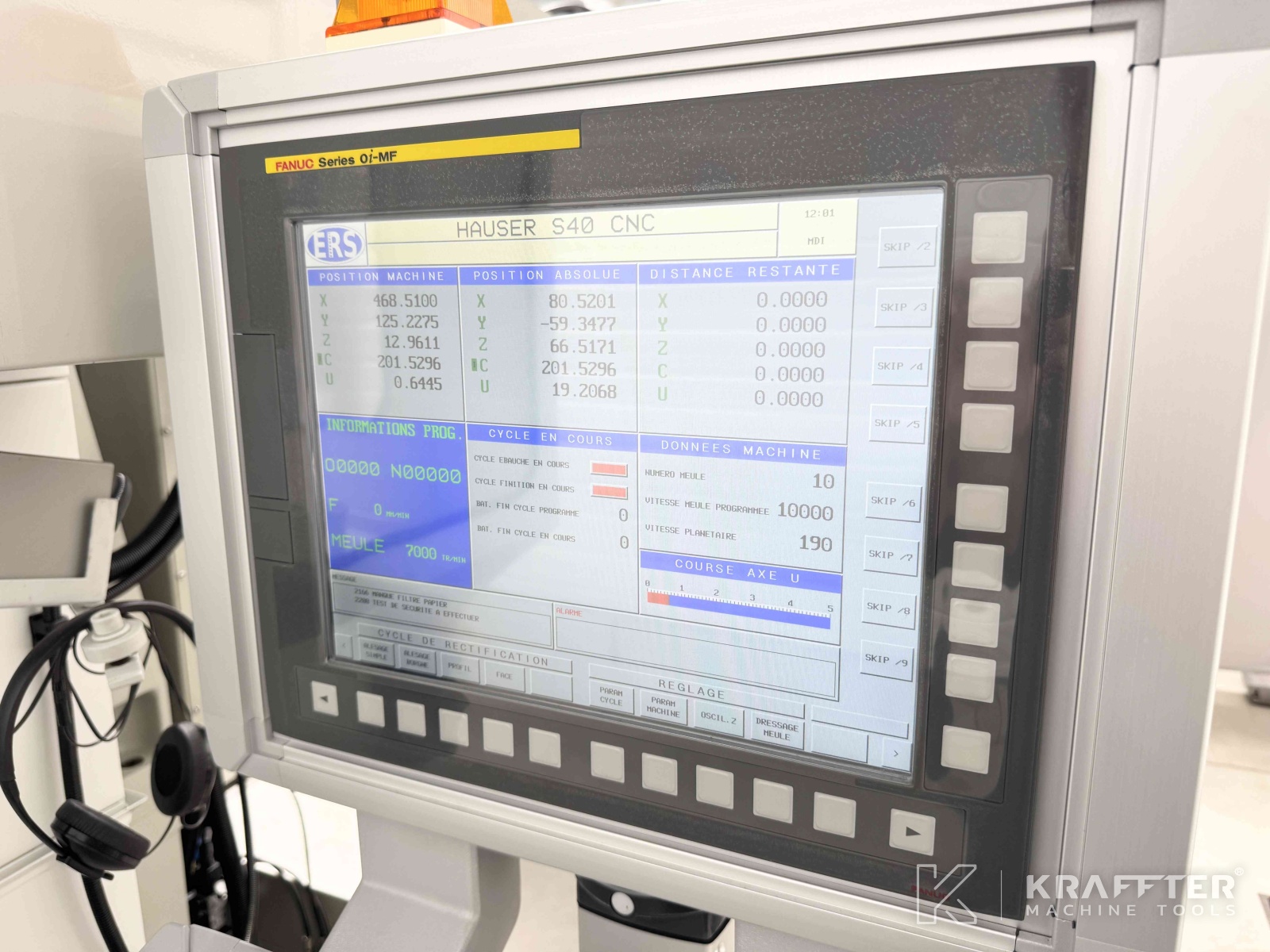

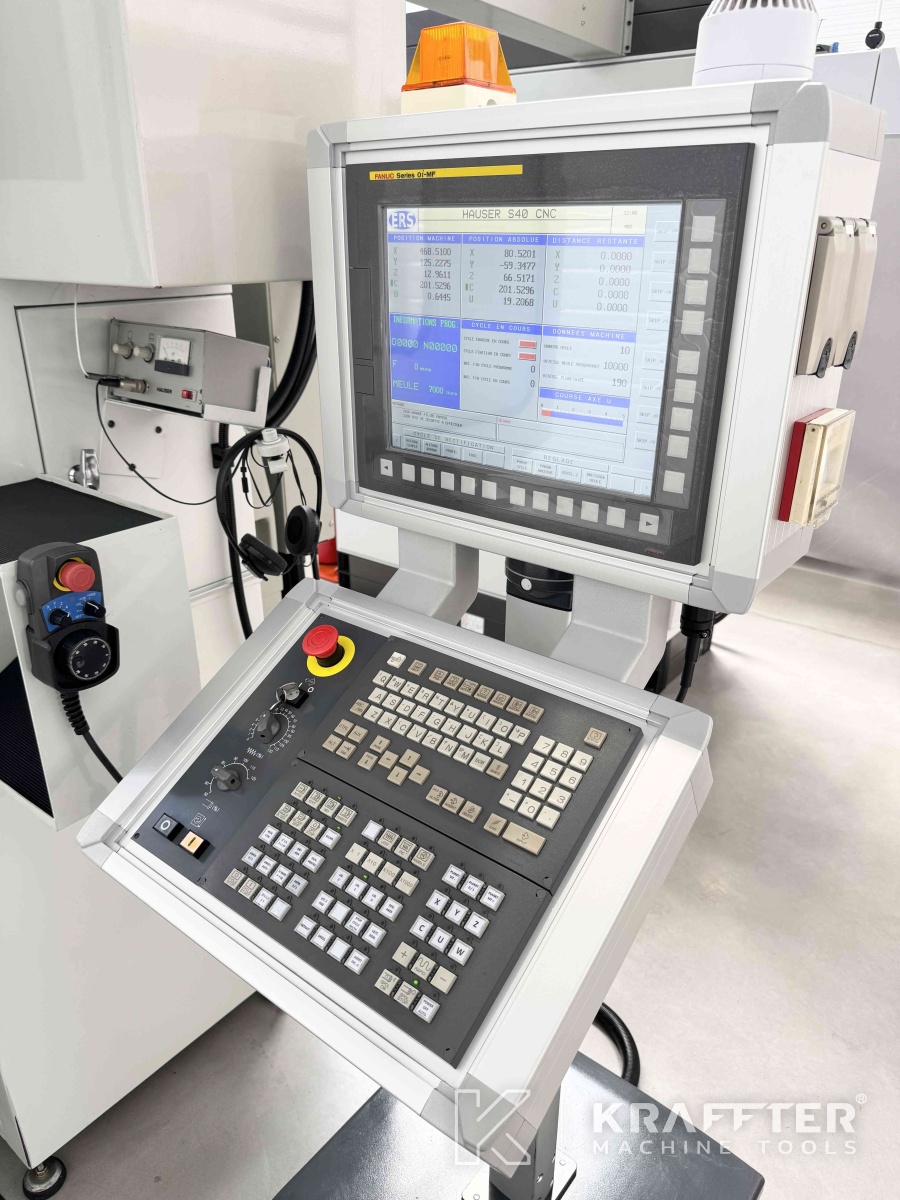

Vrsta CNC
FANUC 0i-MF
Največja hitrost hoda os W
800 [mm/min]
Hod osi X
650 [mm]
Največja hitrost hoda os X
4000 [mm/min]
Hitrost podajanja v os X
1800 [mm/min]
Hod osi Y
450 [mm]
Hitrost podajanja v os Y
1800 [mm/min]

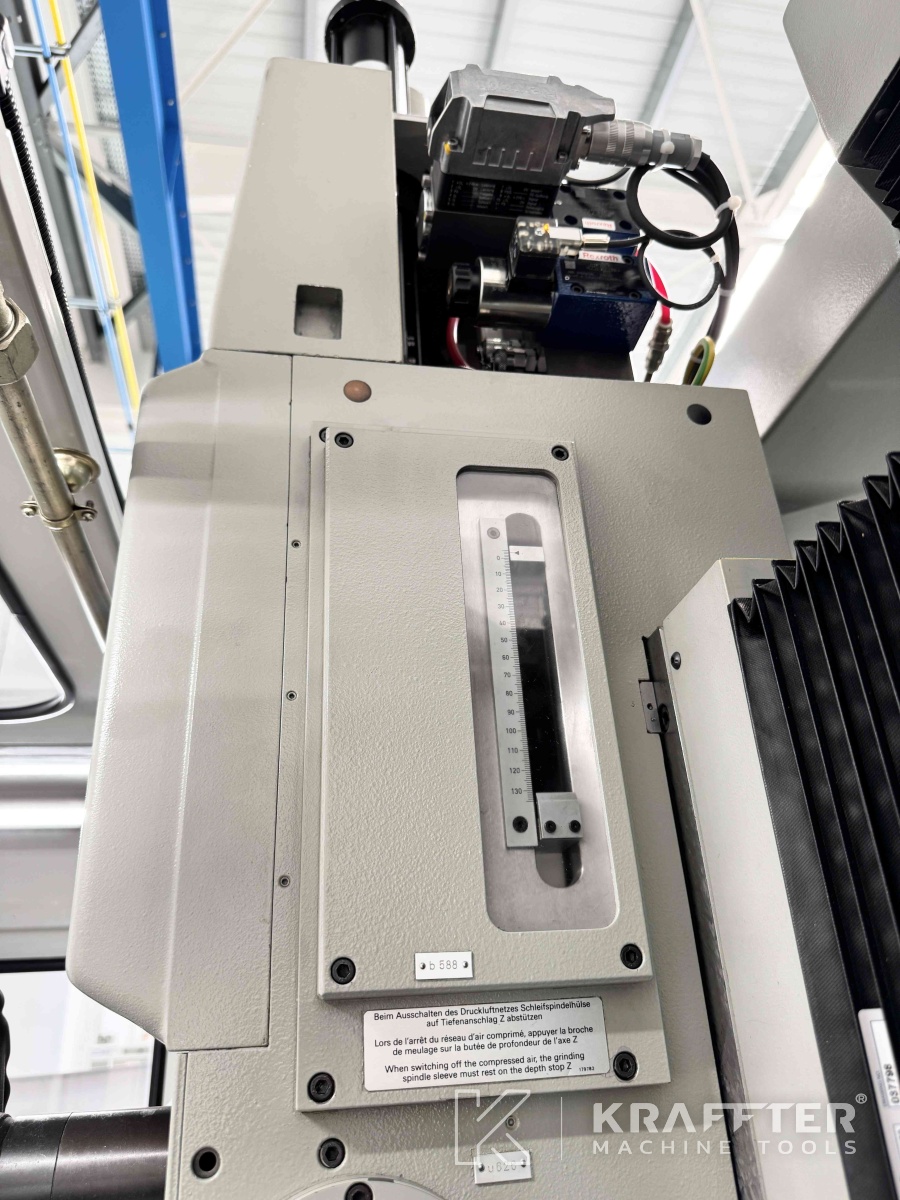

Hod osi Z
130 [mm]
Minimalna hitrost pomika osi Z
0.5 [mm/min]
Največja hitrost hoda os Z
12000 [mm/min]
Frekvenca hoda os Z
max. 4 [Hz]
Hitrost osi C (planetarna)
5 - 250 [rpm]
Hod osi U (radialni pomik)
5.5 [mm]
Razdalja med stebri
750 [mm]

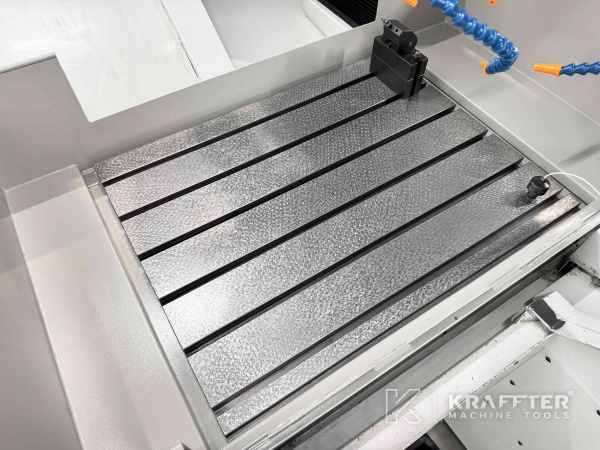

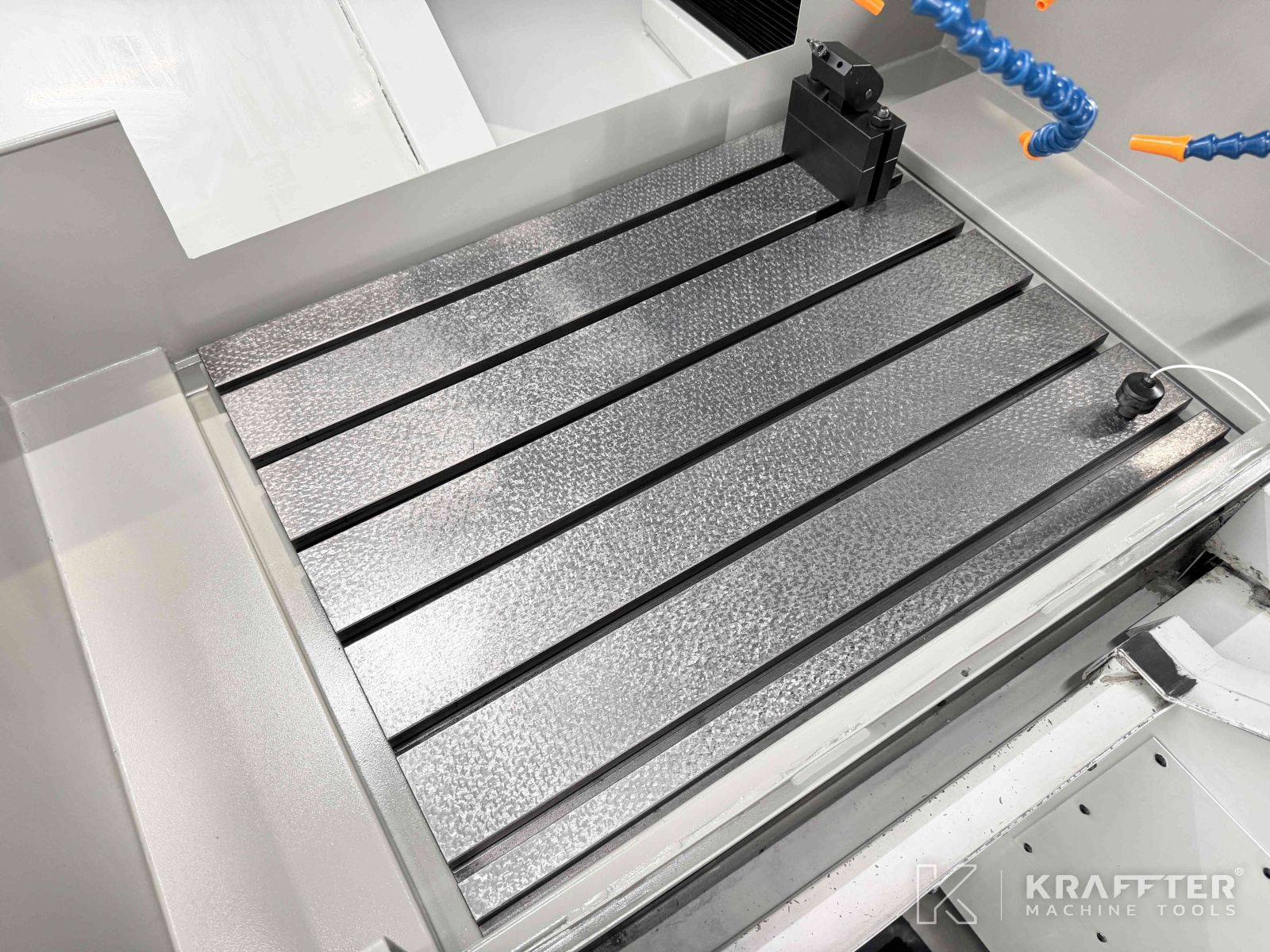

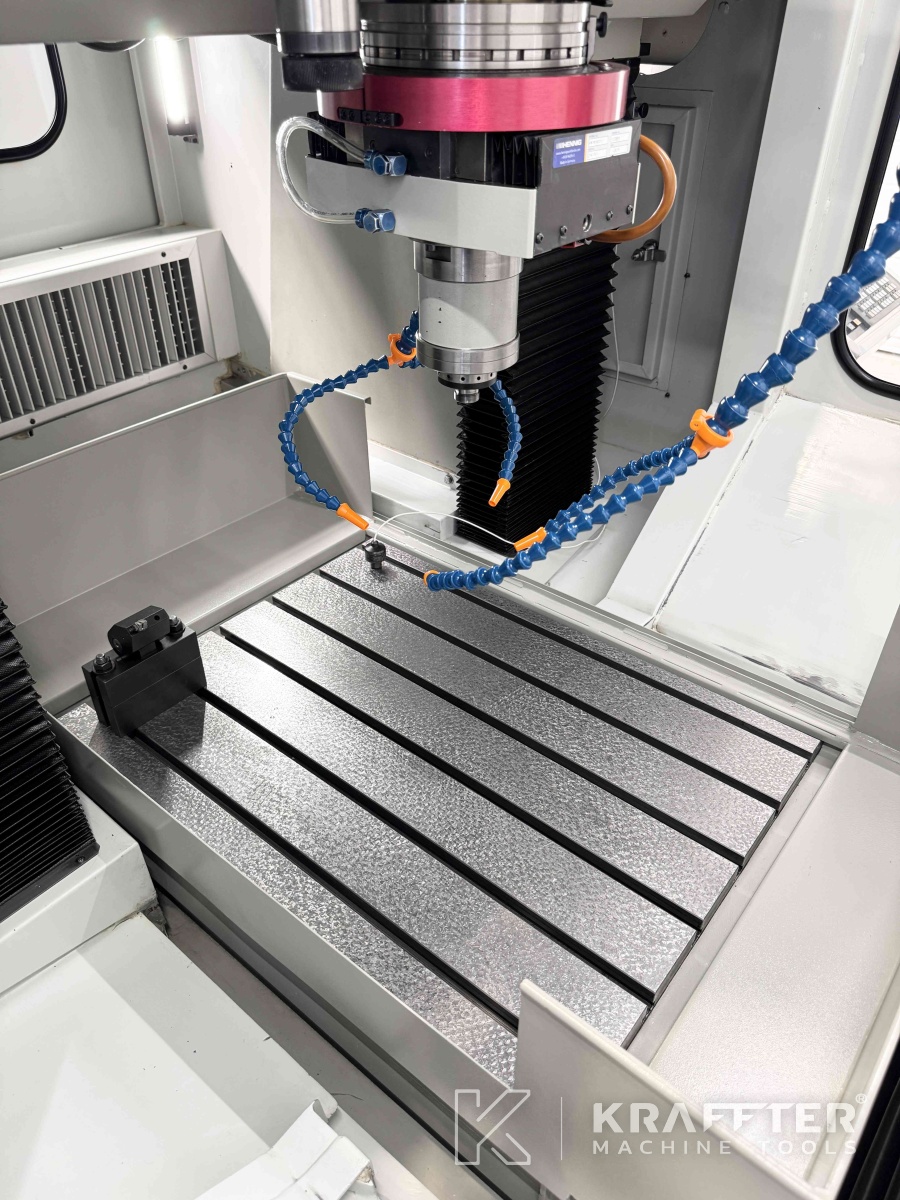

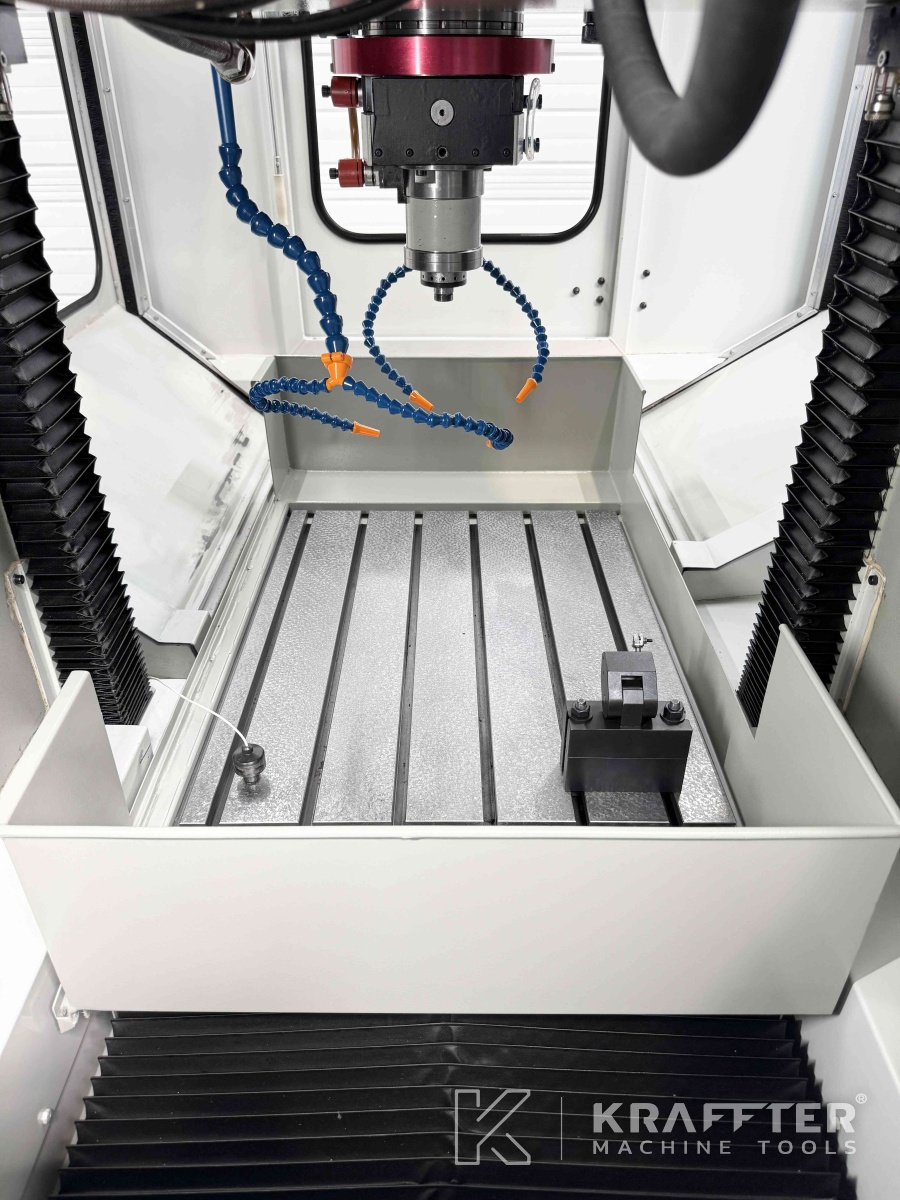

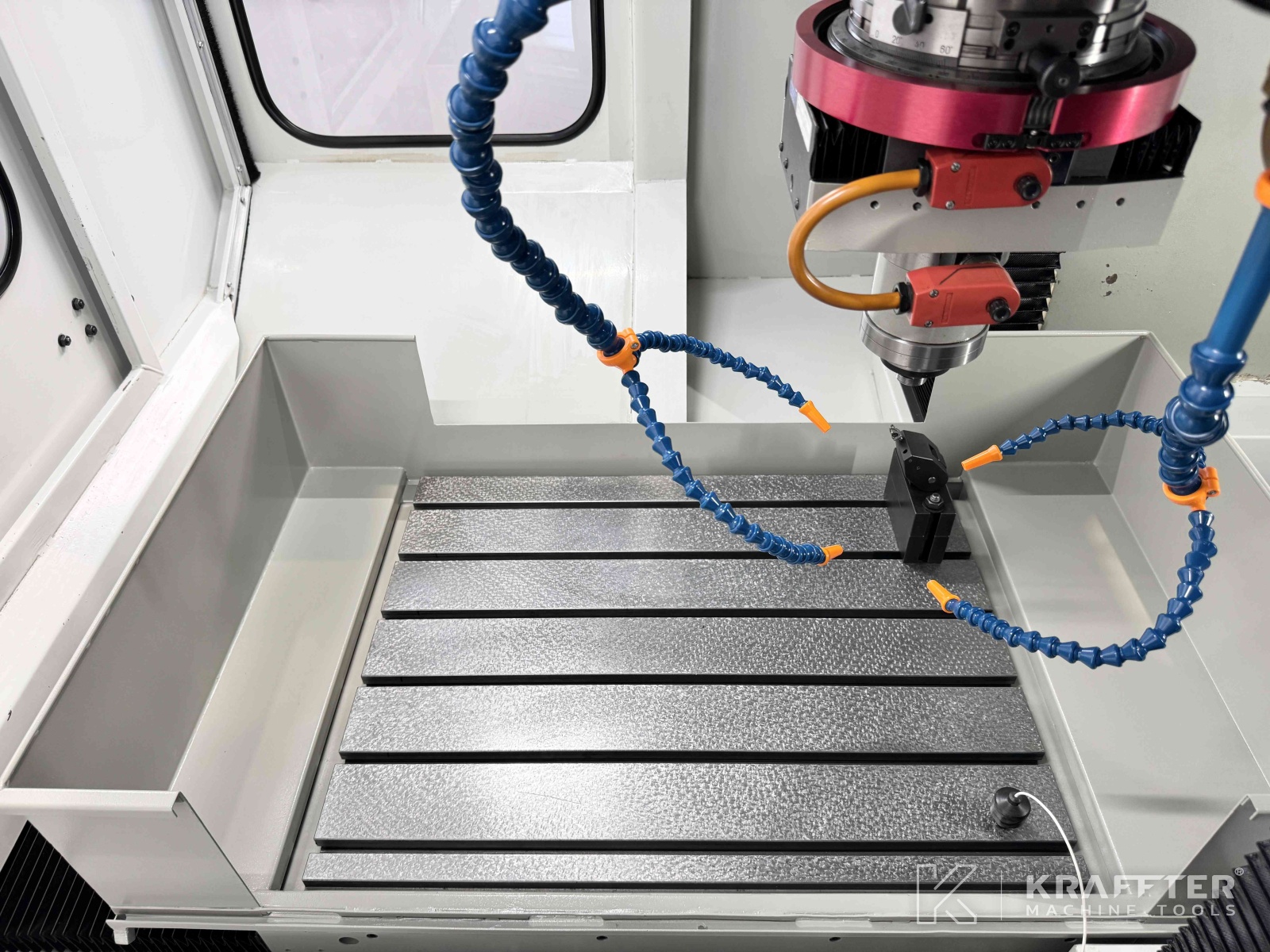

Dolžina mize
770 [mm]
Širina mize
630 [mm]
Prost prehod med brusni kamen motorjem in mizo
585 [mm]
Največja teža mize
500 [Kg]
Napajalna napetost
400 [V]
Uteži
5000 [Kg]
Dodatne informacije

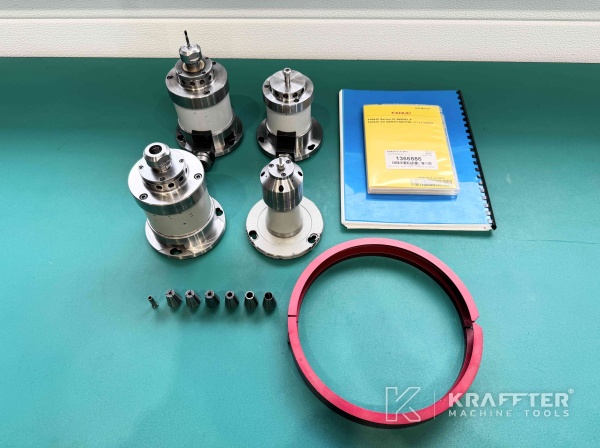

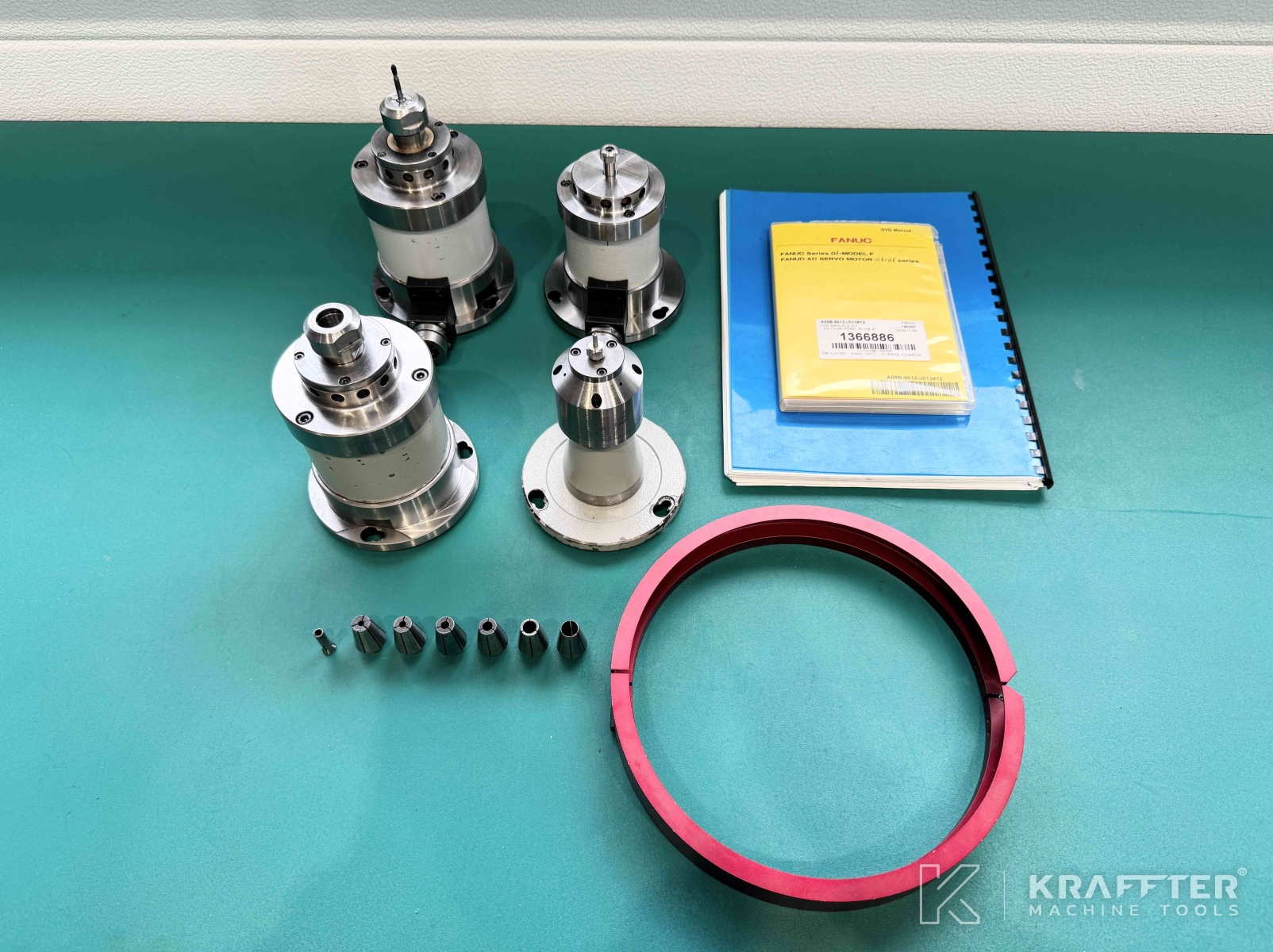

VKLJUČENA OPREMA:

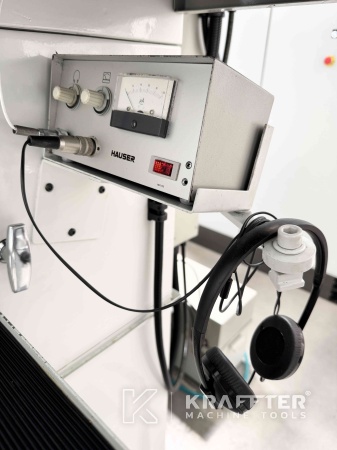

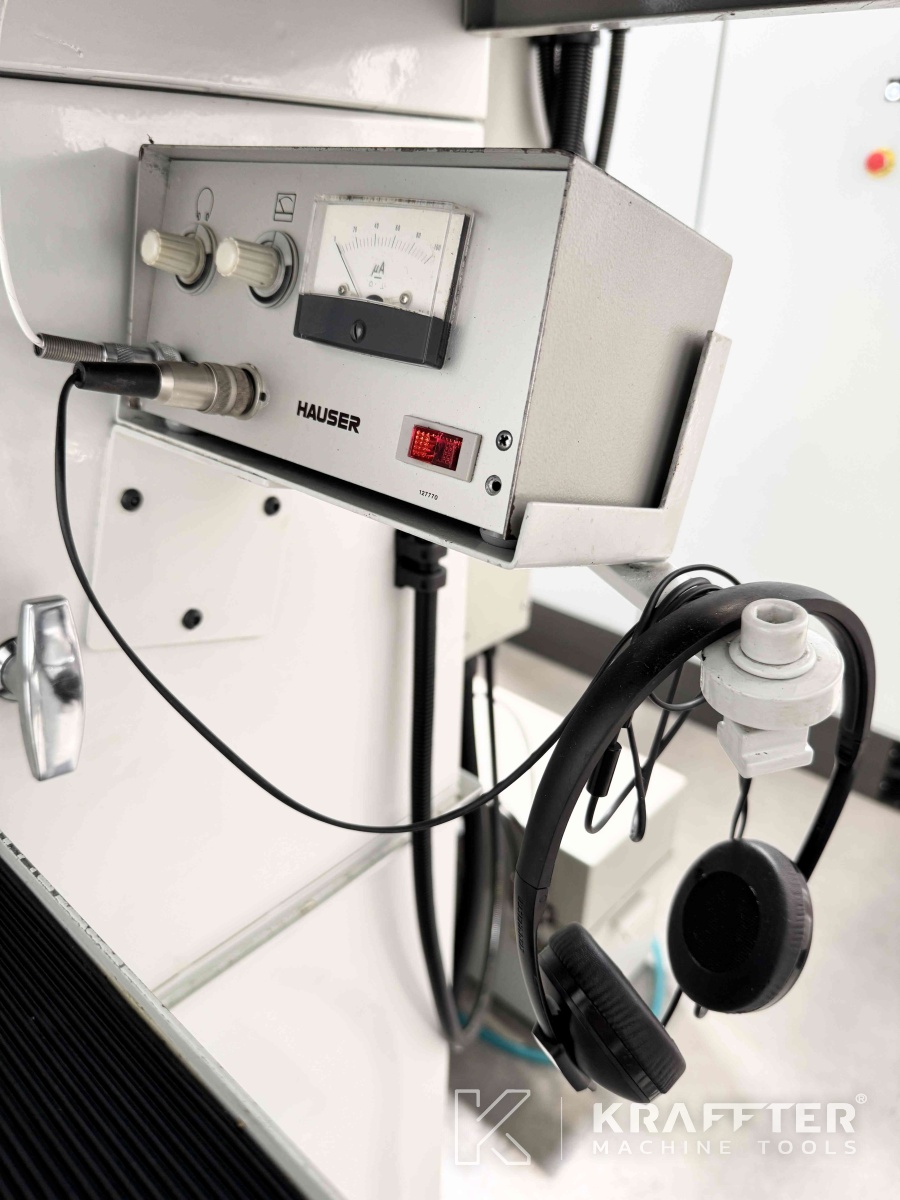

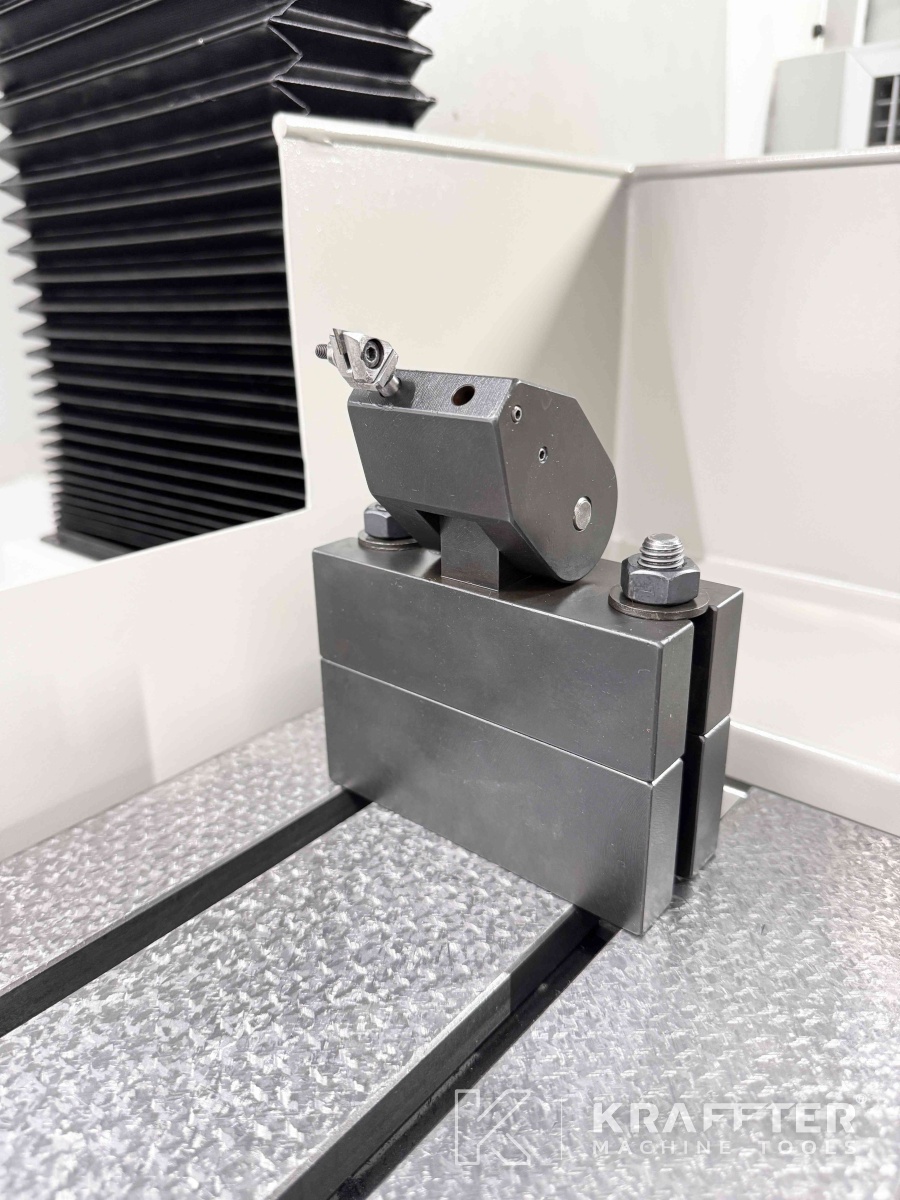

- 1 HAUSER sistem za zaznavanje orodja
- 2 brusilna motorja 45 S, hitrost 9000 - 4500 [tours/min] - sklic: 144017,
- 1 brusilni motor 80 S, hitrost 40000-80000 [tours/min] - sklic: 144021,
- 1 brusilna turbina T10 - hitrost: 100'000 [tours/min] - sklic: 157420,
- 1 držalo turbine s filtrom - sklic: 166497,

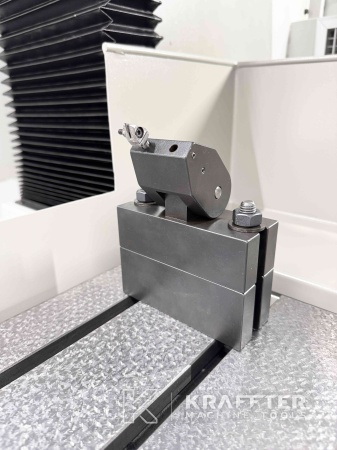

- 1 namizni predalnik, vrtljiv do 200 [°] - referenca: 194590

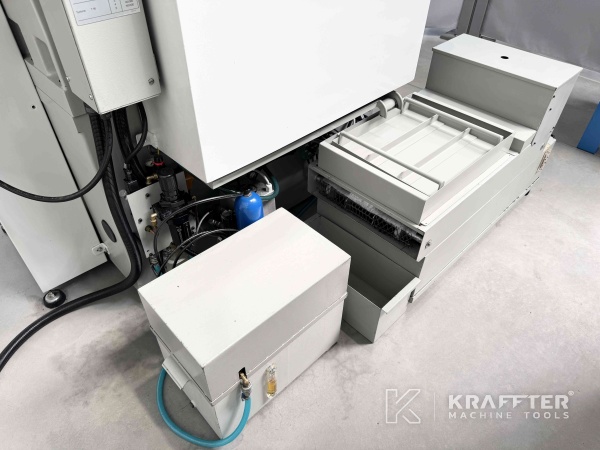

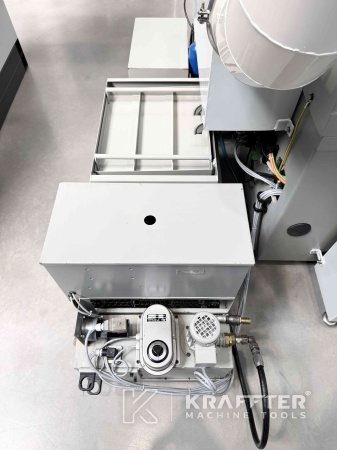

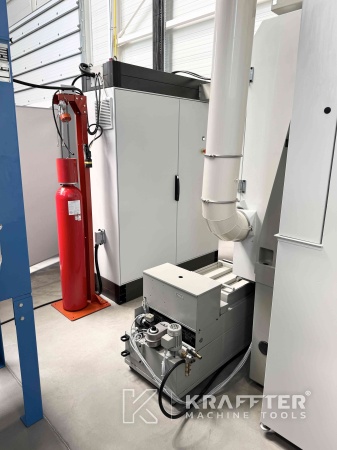

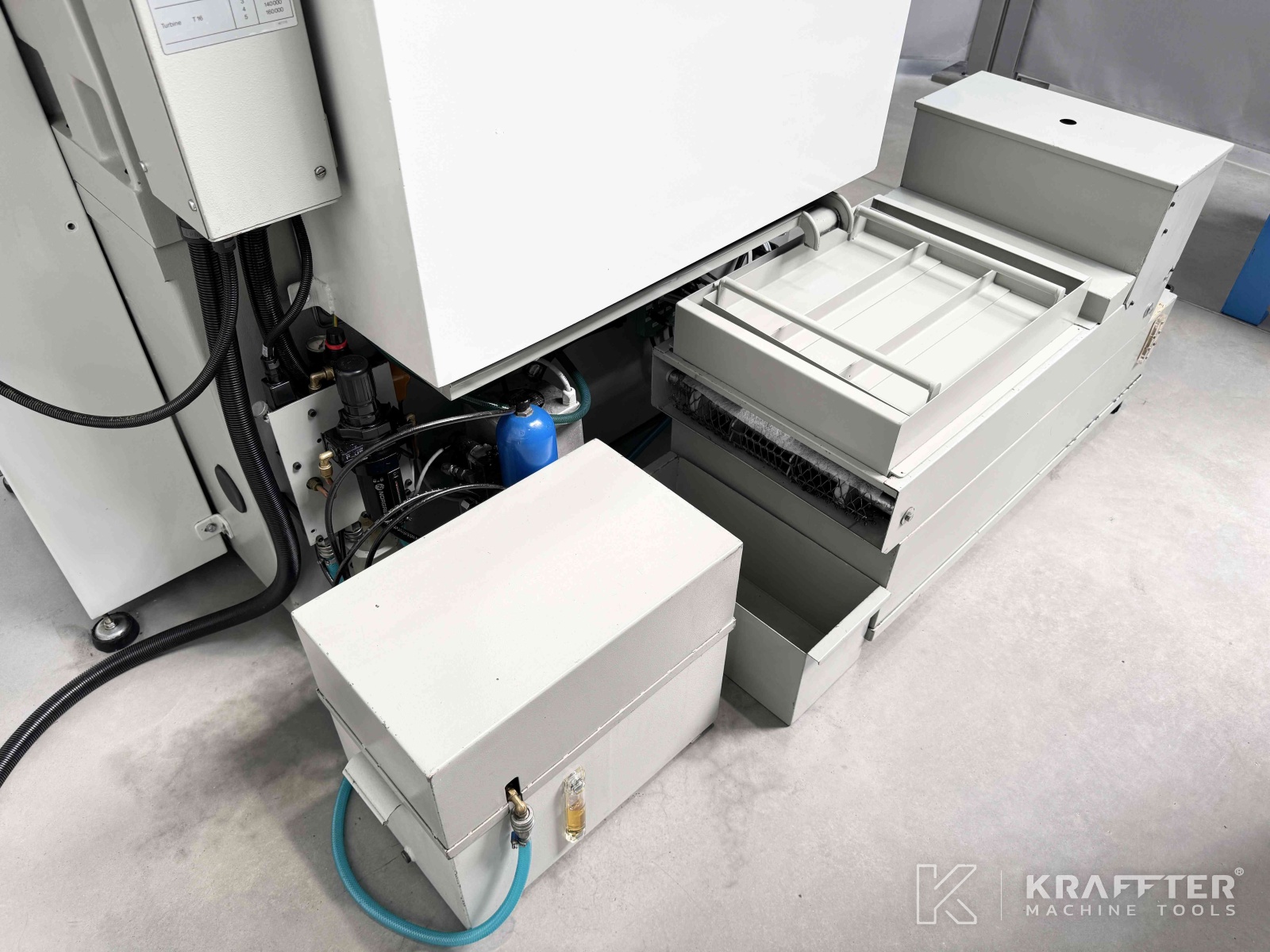

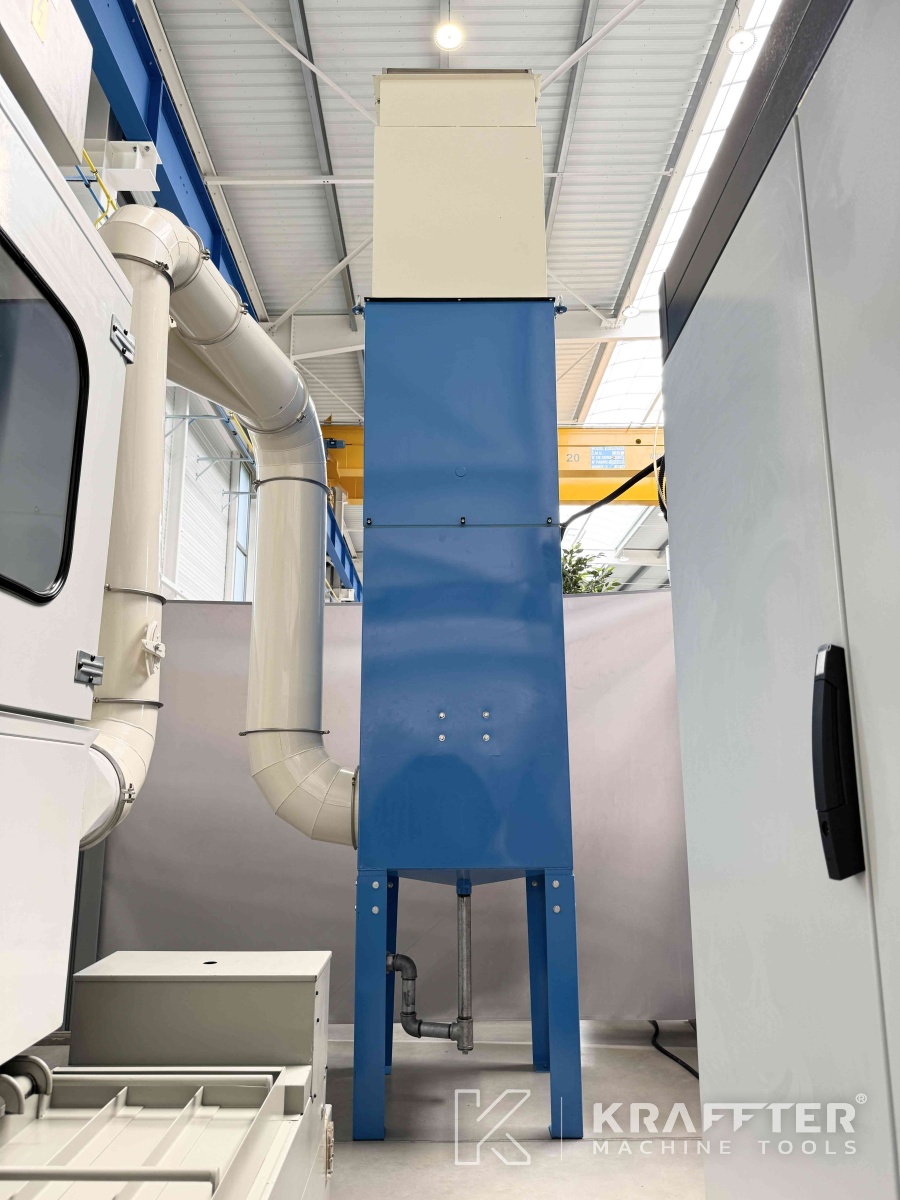

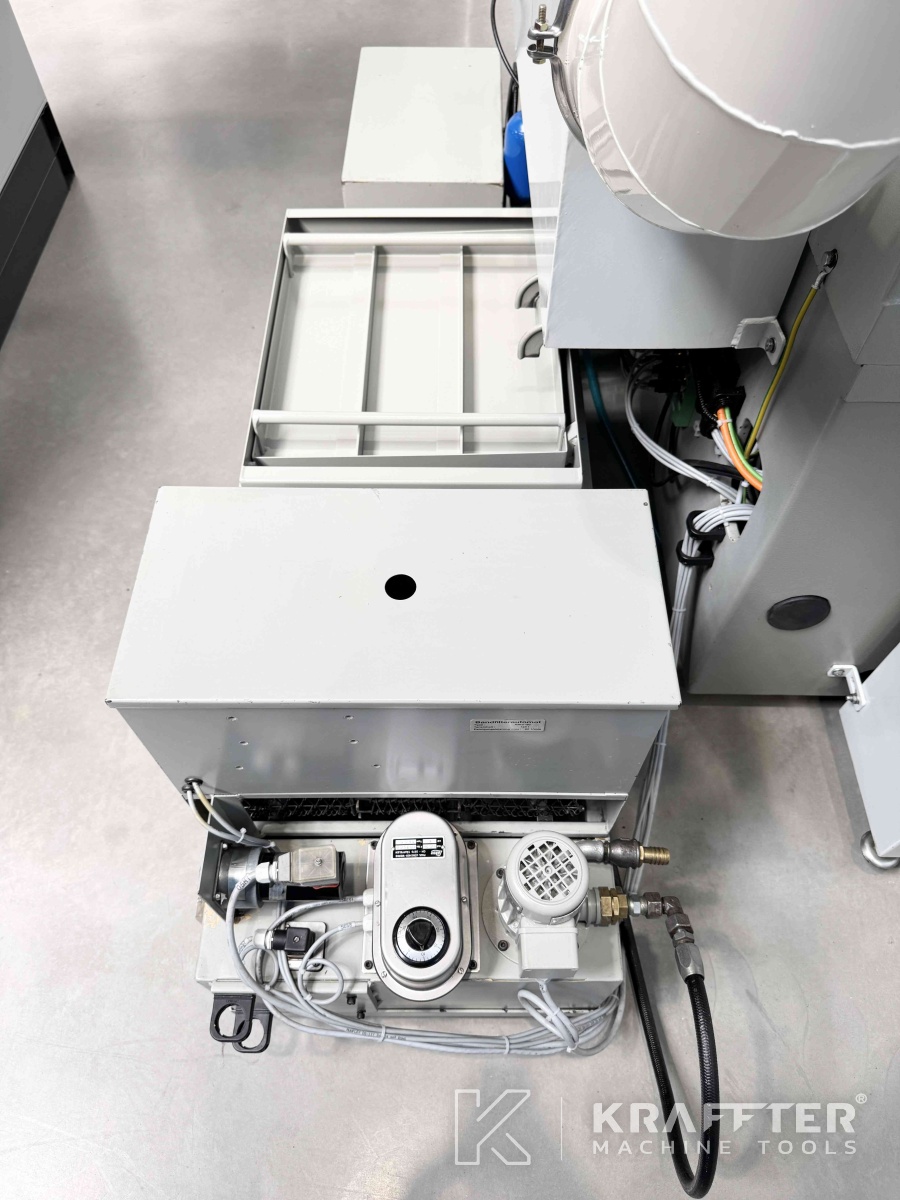

- 1 posoda za zalivanje + papirnata filtracija
- 6 objemk
- 1 priročnik za uporabo v francoščini.
NAKNADNO OPREMLJANJE BO IZVEDENO LETA 2020:
Električni del:

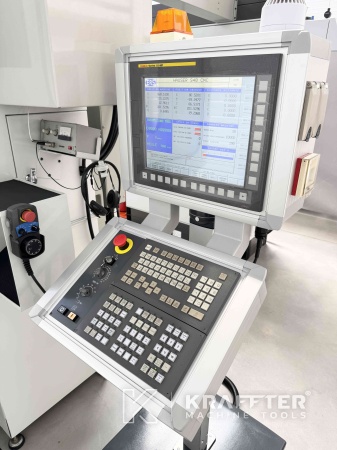

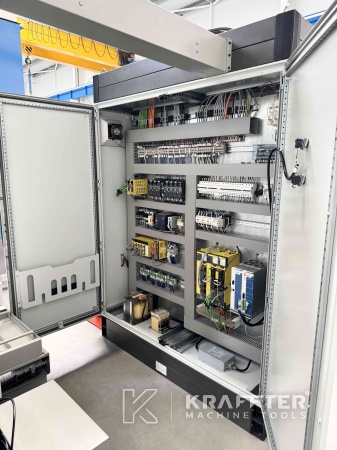

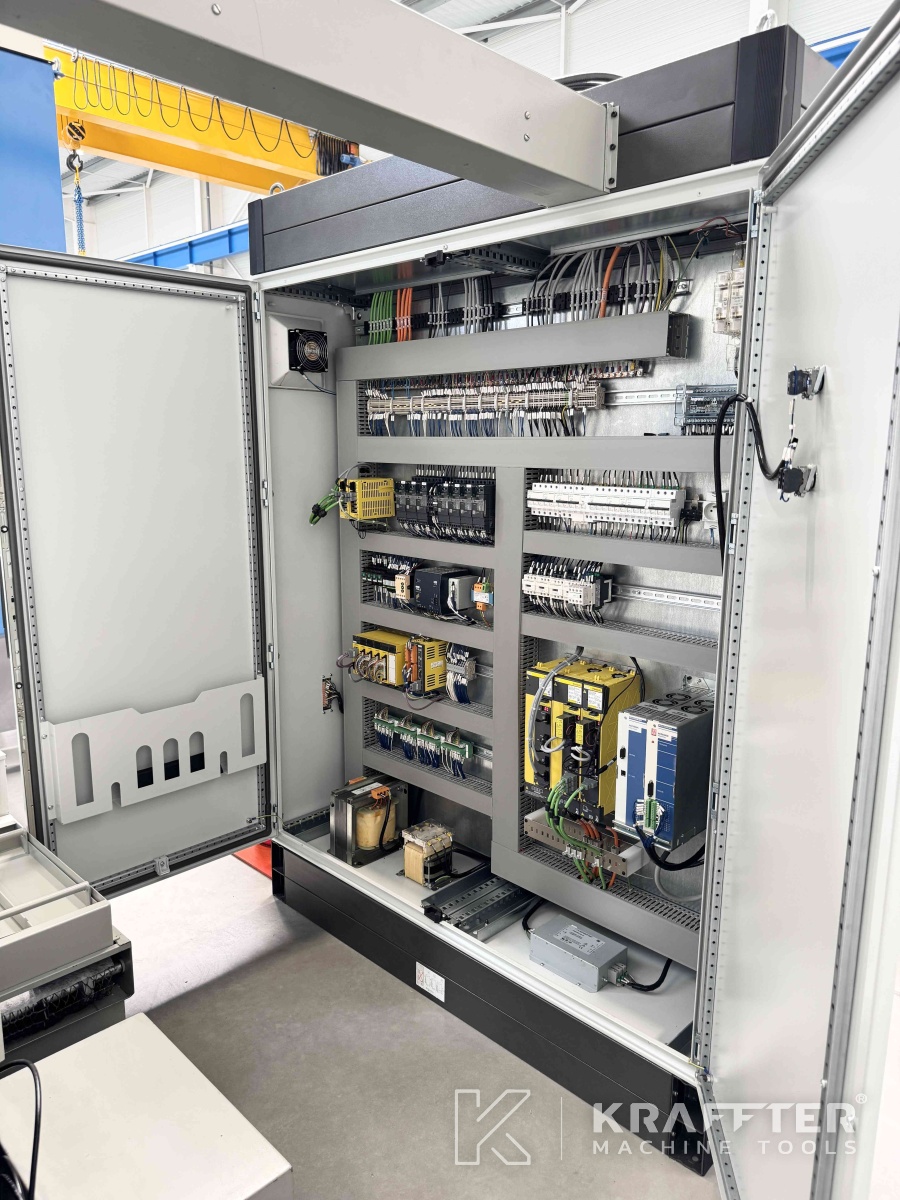

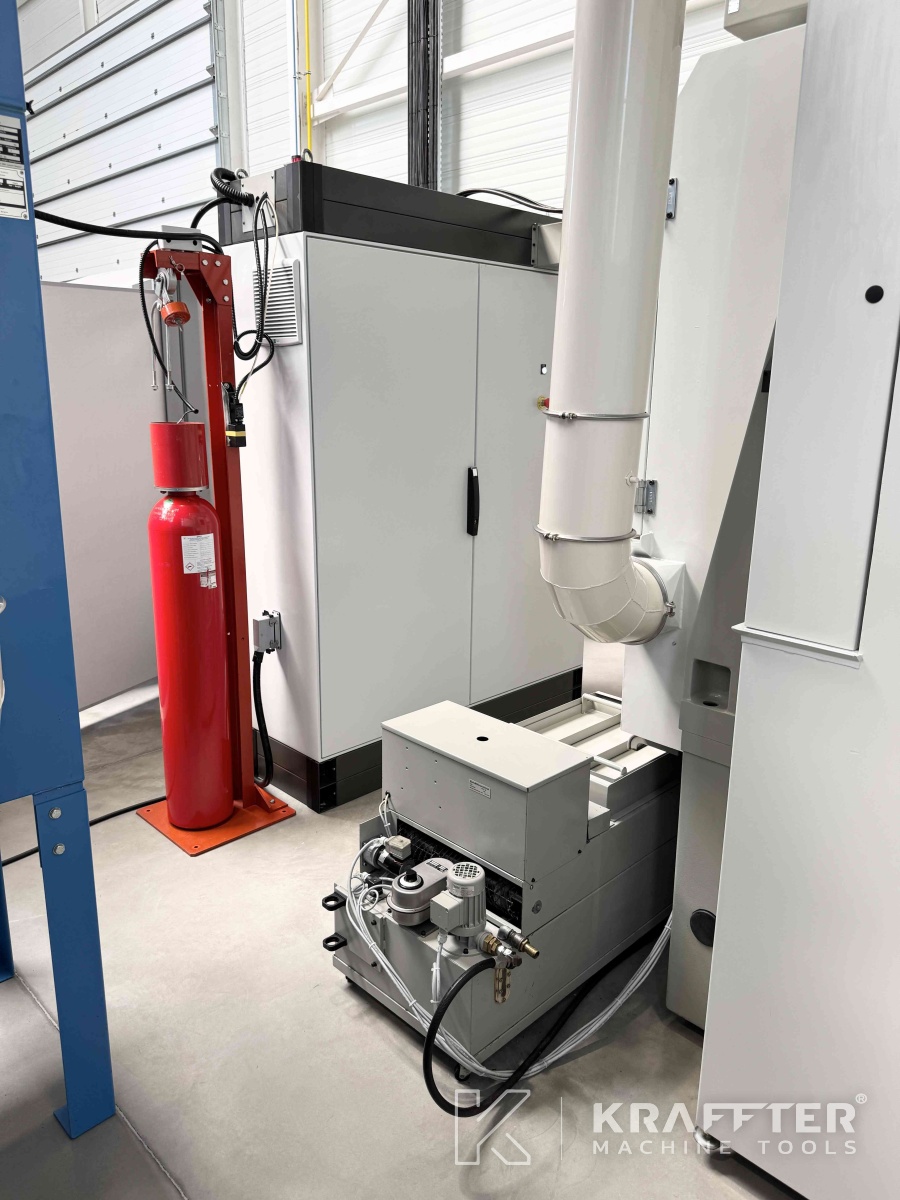

- Električni del: dobava električne omare, opremljene z digitalnim krmiljenjem tipa Fanuc 0iF,

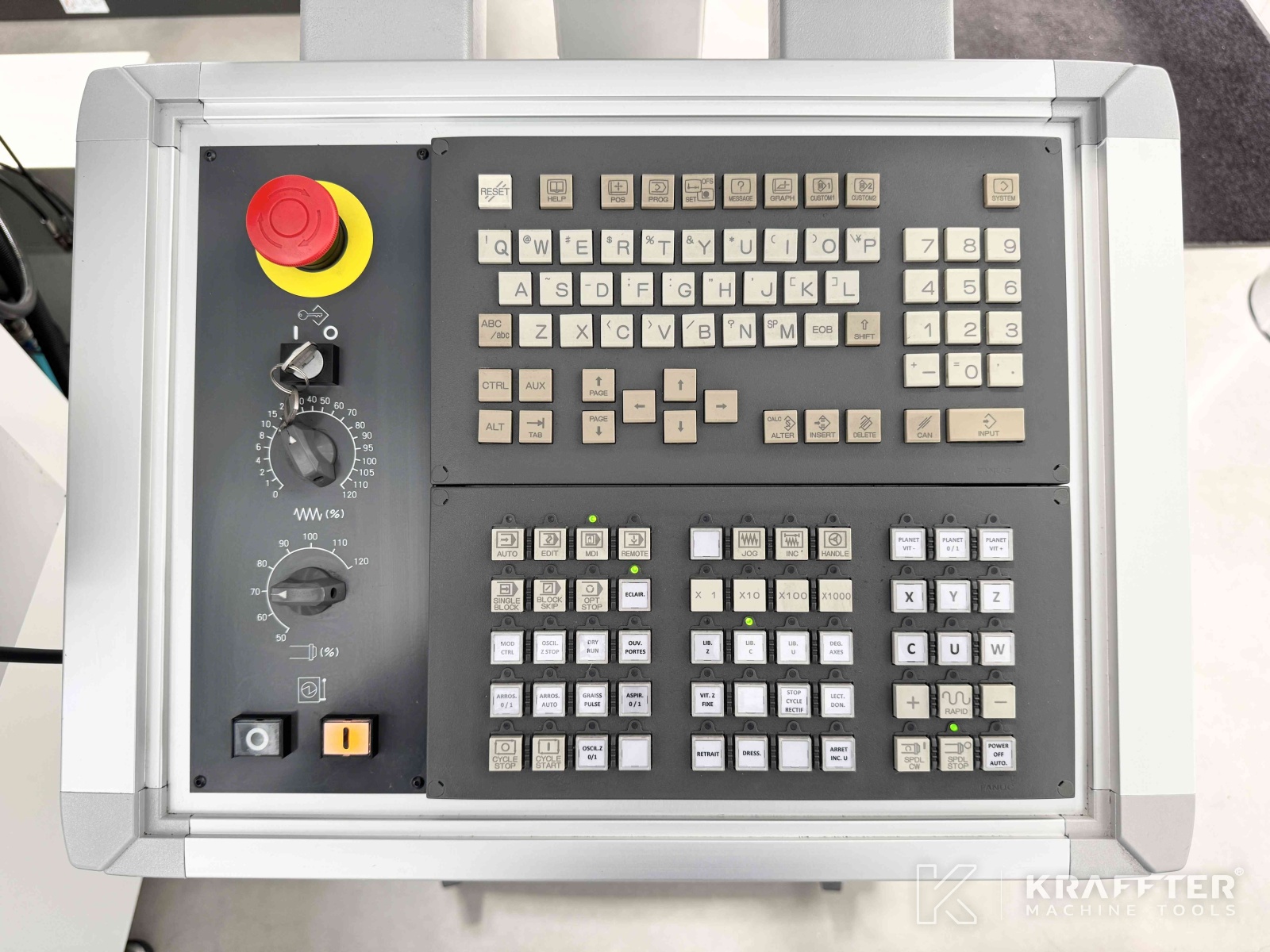

- Dobava konzole Fanuc z zaslonom in 15-palčno tipkovnico,
- Osi, ki se krmilijo z numeričnim krmiljenjem X, Y, Z, C in U,
- Ožičenje električne omarice,

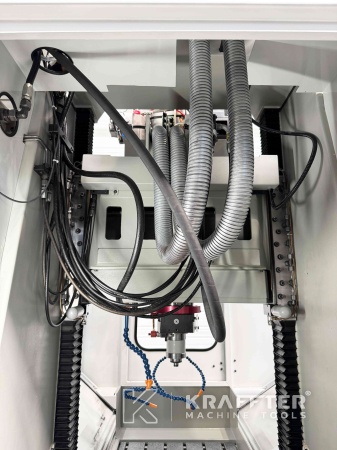

- Ožičenje stroja, vključno z zamenjavo vseh senzorjev in kablov,
- Priključitev in napajanje električne omare,
- Nastavitev servokrmiljenja osi,
- Nastavitev in programiranje ciklov in pogovornih strani za HAUSER.
MEHANSKI DEL:

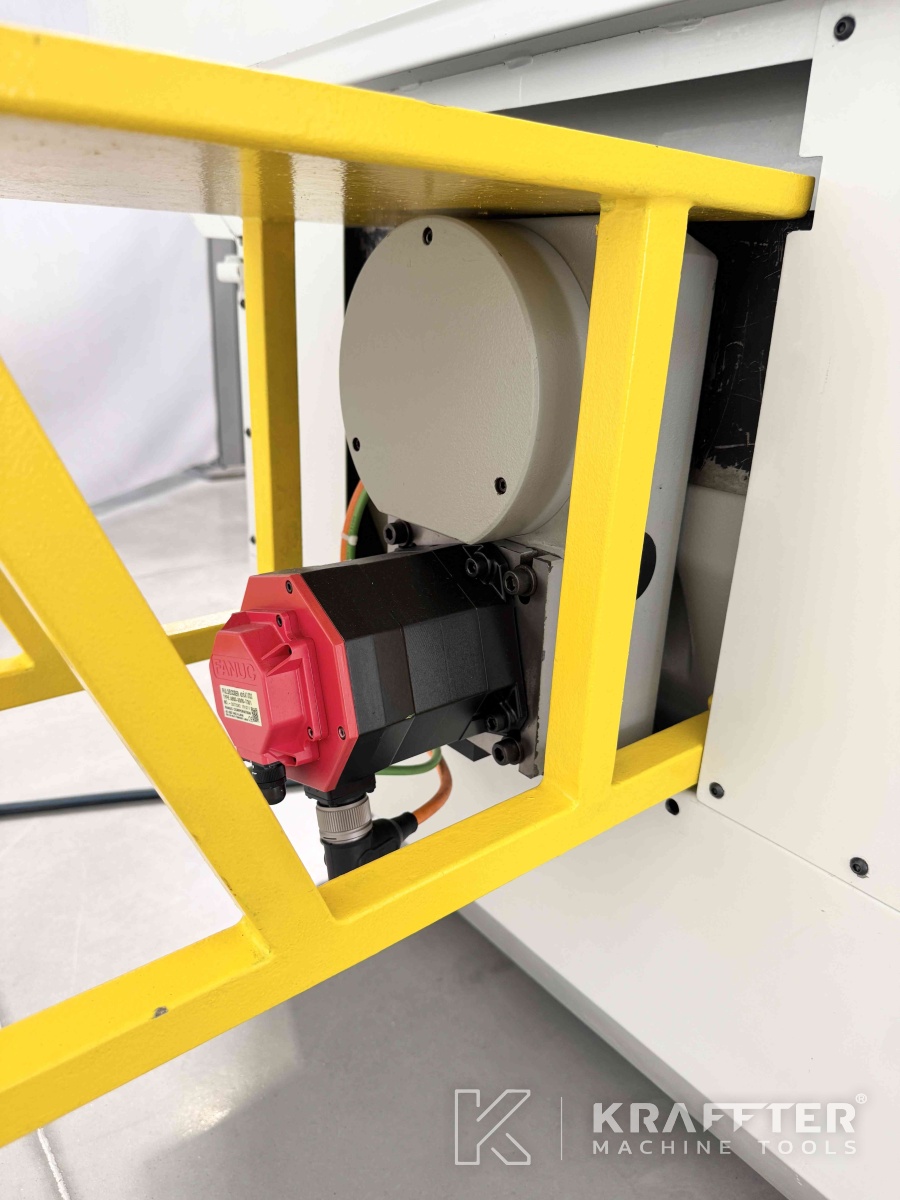

- Dobava prilagoditev osnih motorjev,
- Dobava električnega vrtljivega sklepa,

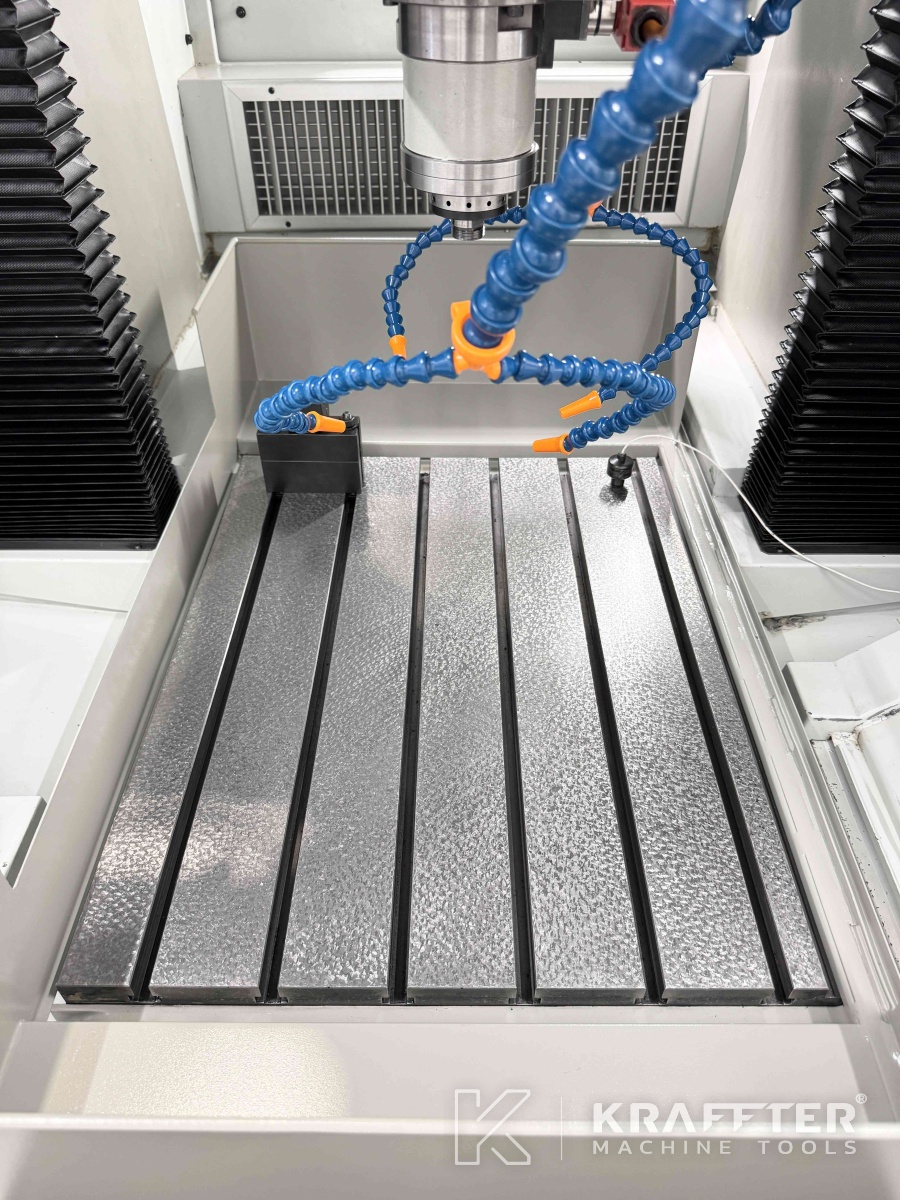

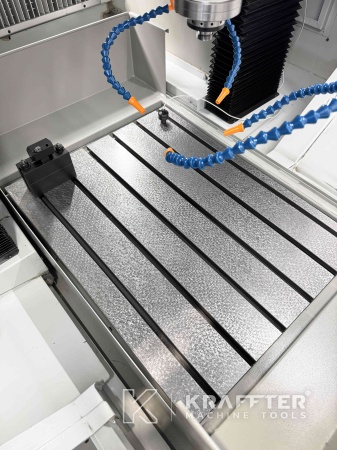

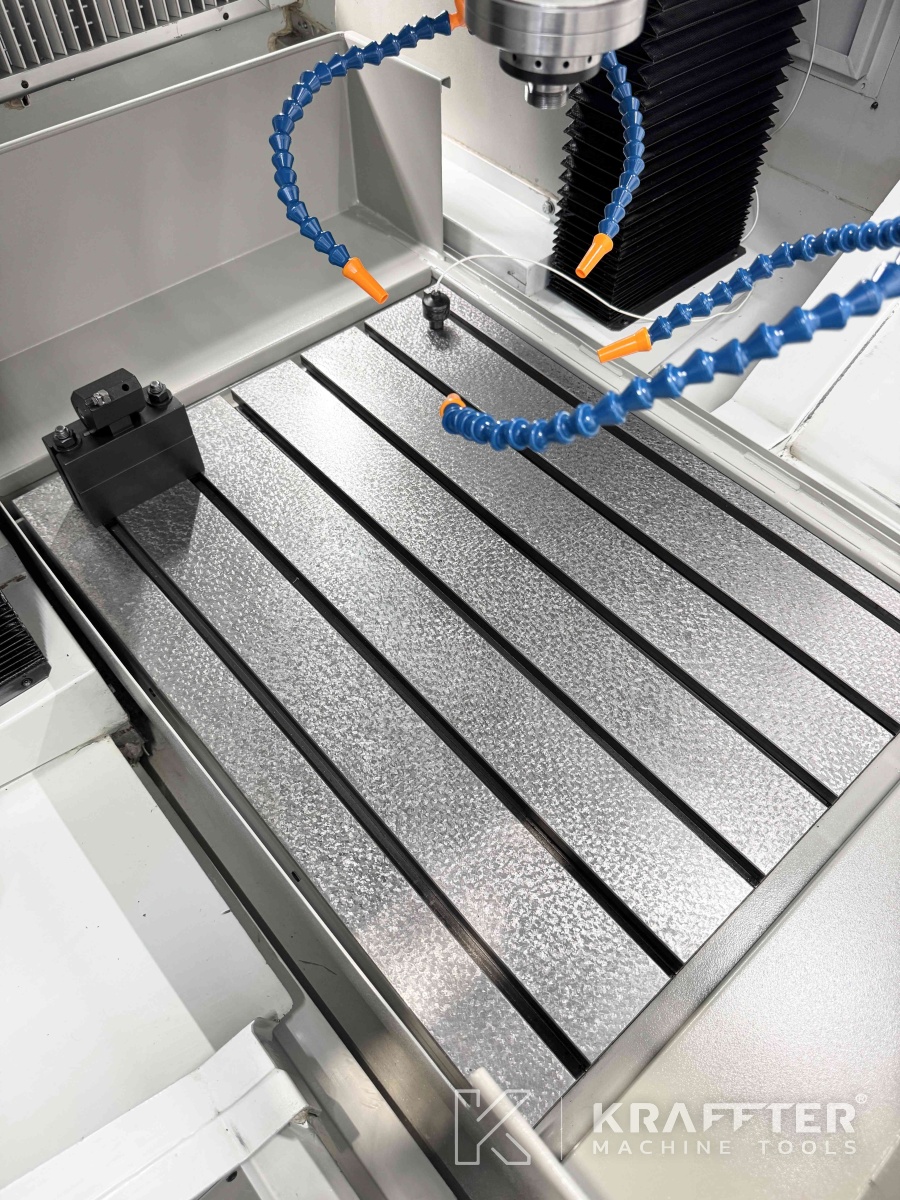

- Strganje in geometrija površine mize,

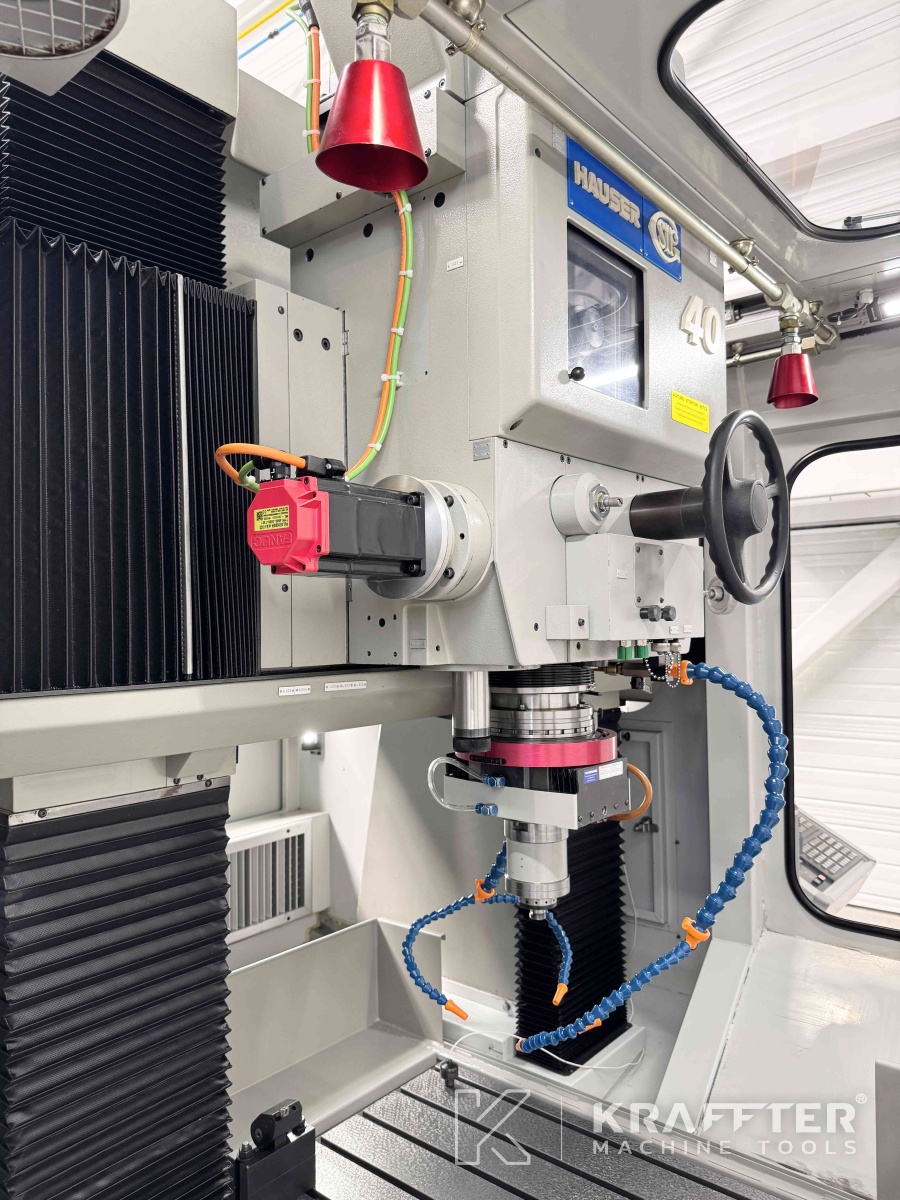

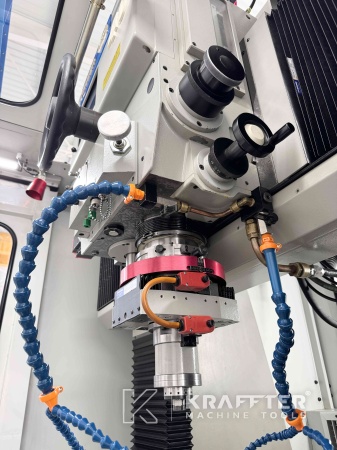

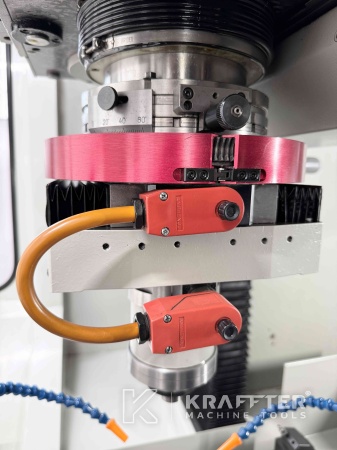

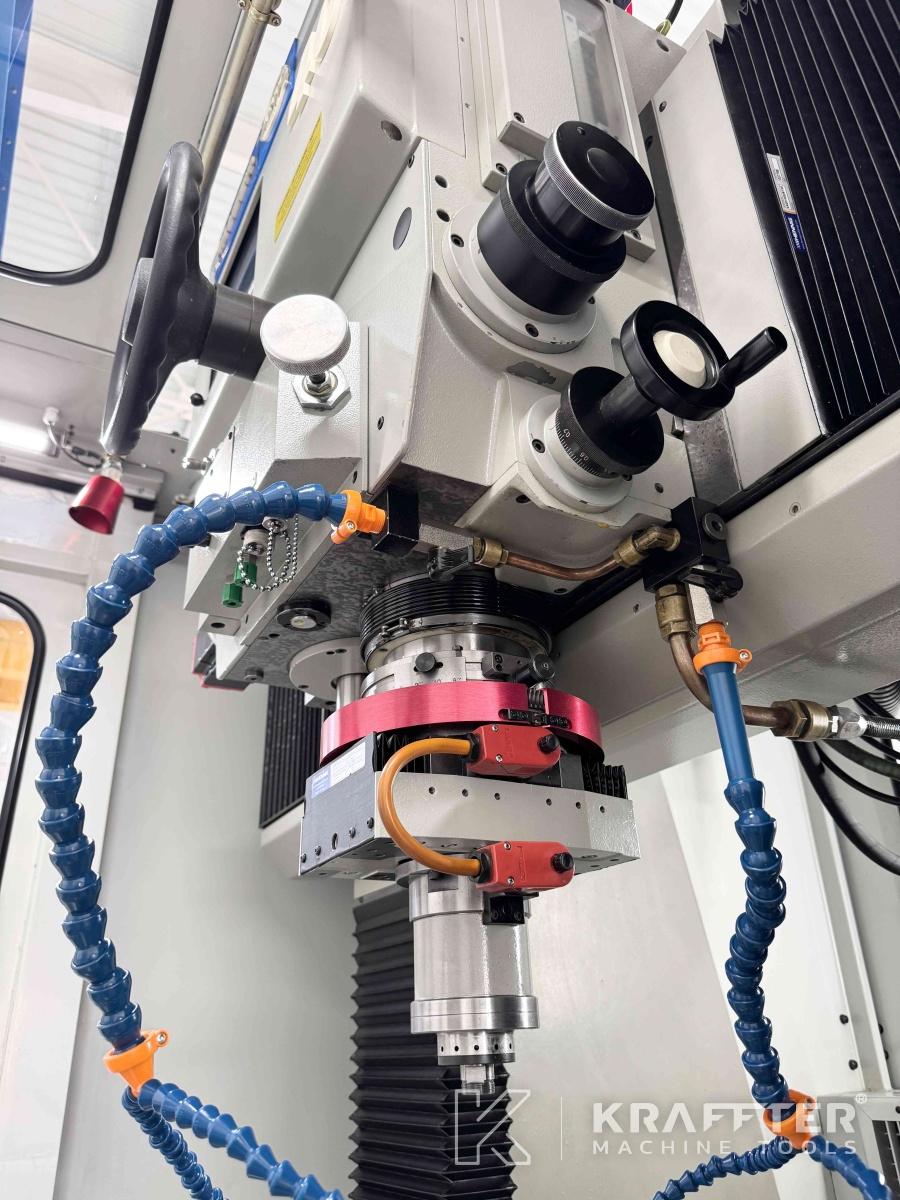

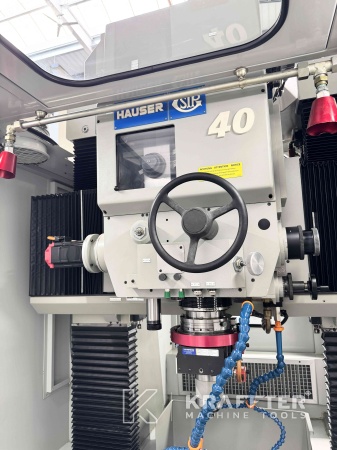

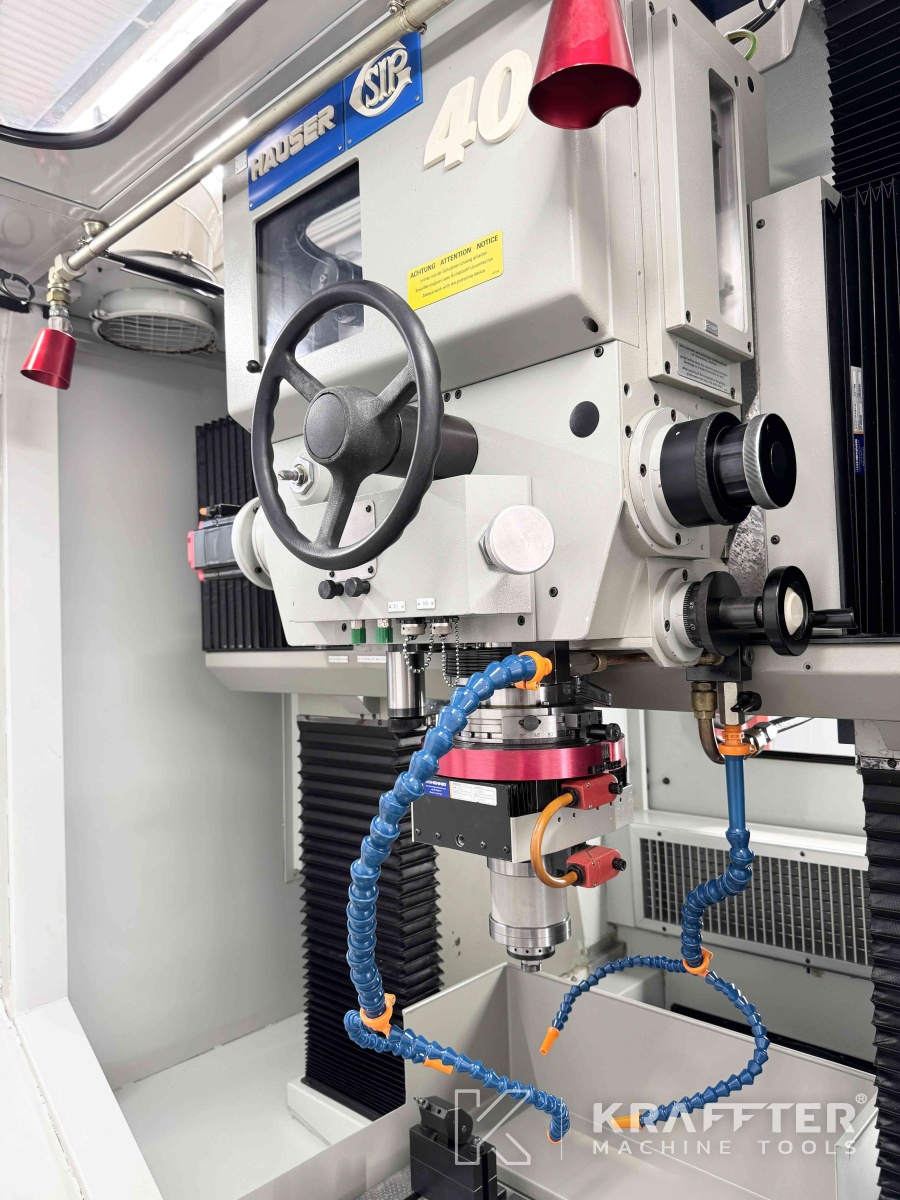

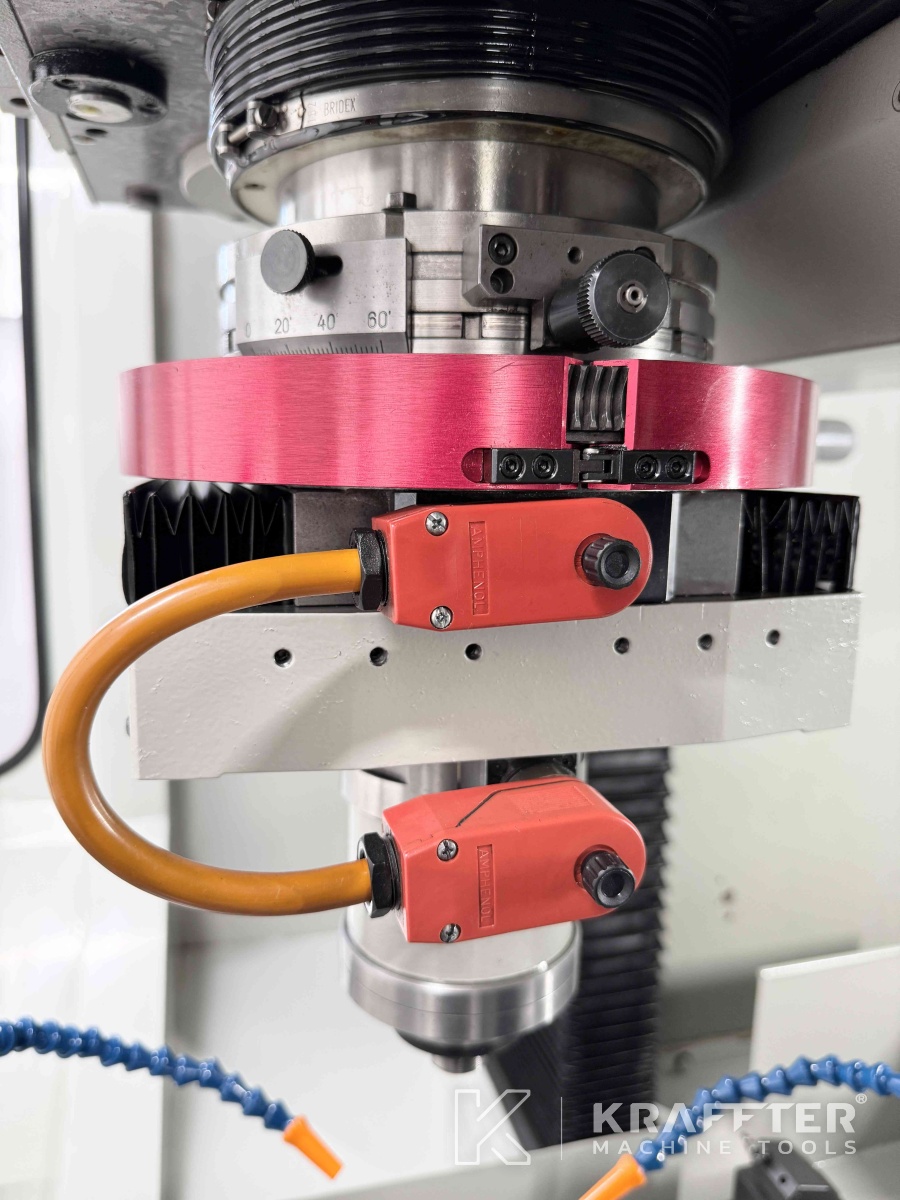

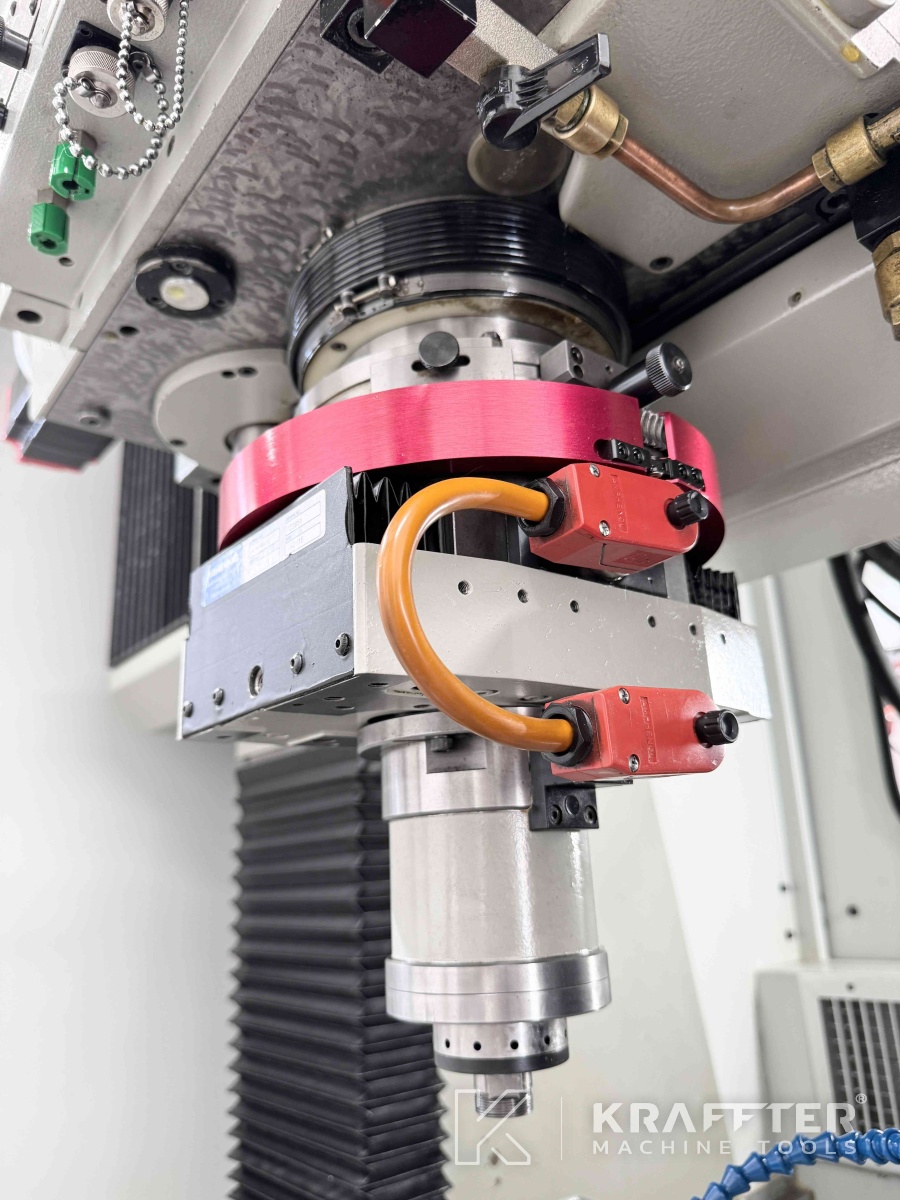

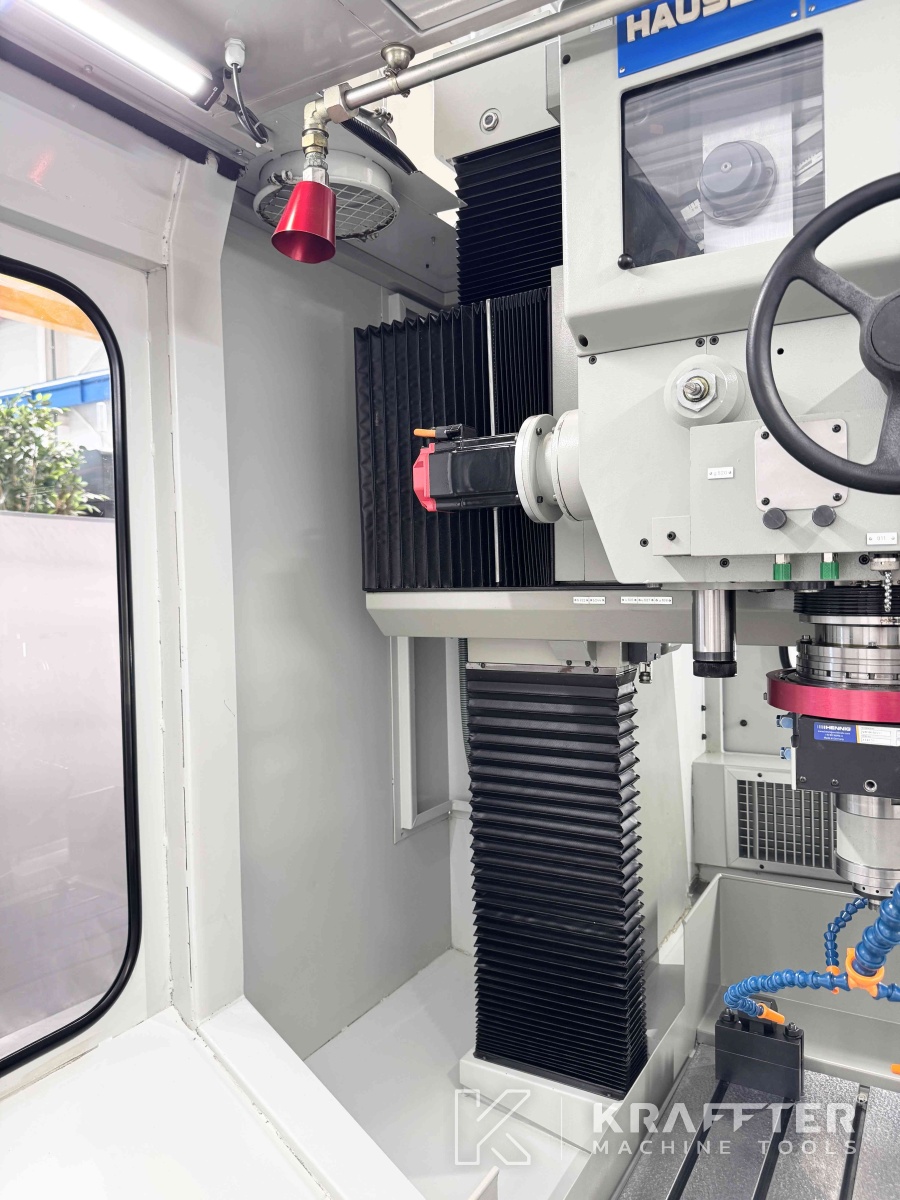

- Ponovna sestava celotne glave in prilagoditev motorjev Fanuc na oseh C in U,
- Namestitev vseh merilnih sistemov (vključno z dvema steklenima lestvicama HEIDENHAIN na oseh X in Y).
Razvoj dodatnih ciklov:
- Razvoj cikla Borgne Boring in razvoj povezanih pogovornih strani,
- Sprememba pogovornega programiranja za os U: prehod s programiranja s premerom dela na programiranje s polmerom v vseh obstoječih ciklih brušenja,
- Sprememba podatkov o brusilnem kolesu, ki se namesto s premerom vnesejo s polmerom,
- Sprememba vseh ciklov brušenja, ravnih ciklov, ciklov oblikovanja in ciklov fugiranja ISO,
- Sprememba vseh kompenzacij plošč v vseh ciklih brušenja.
