Prodano

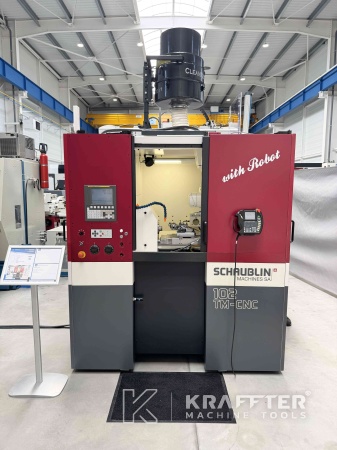

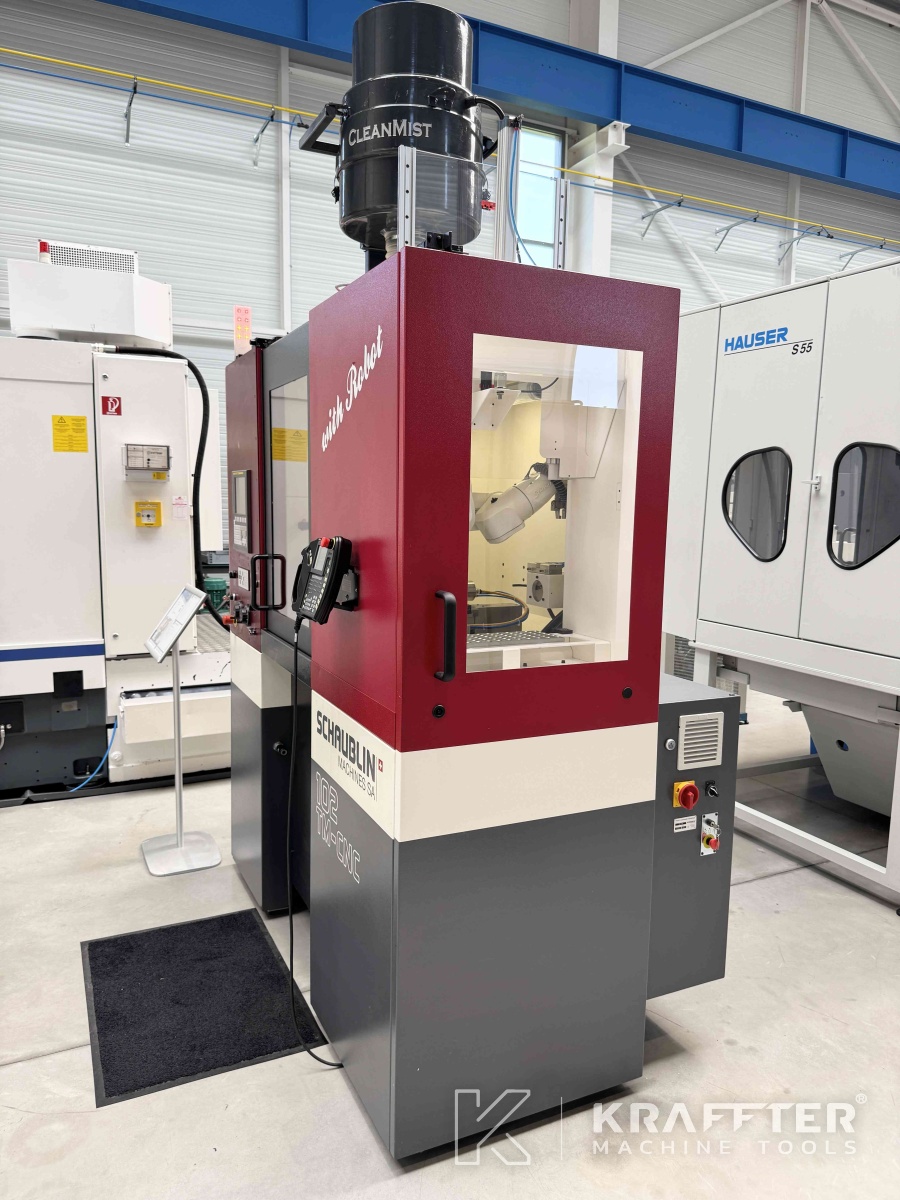

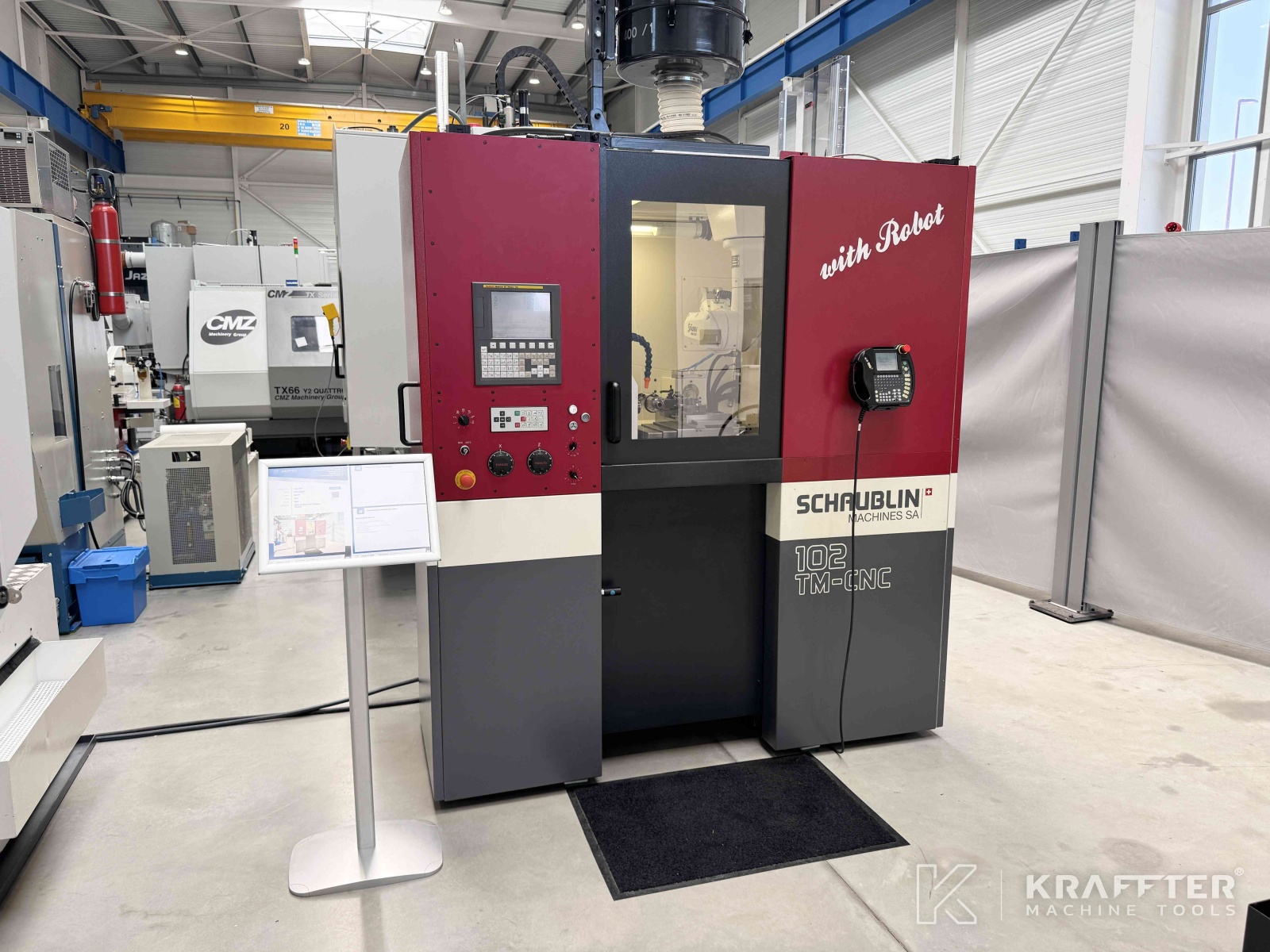

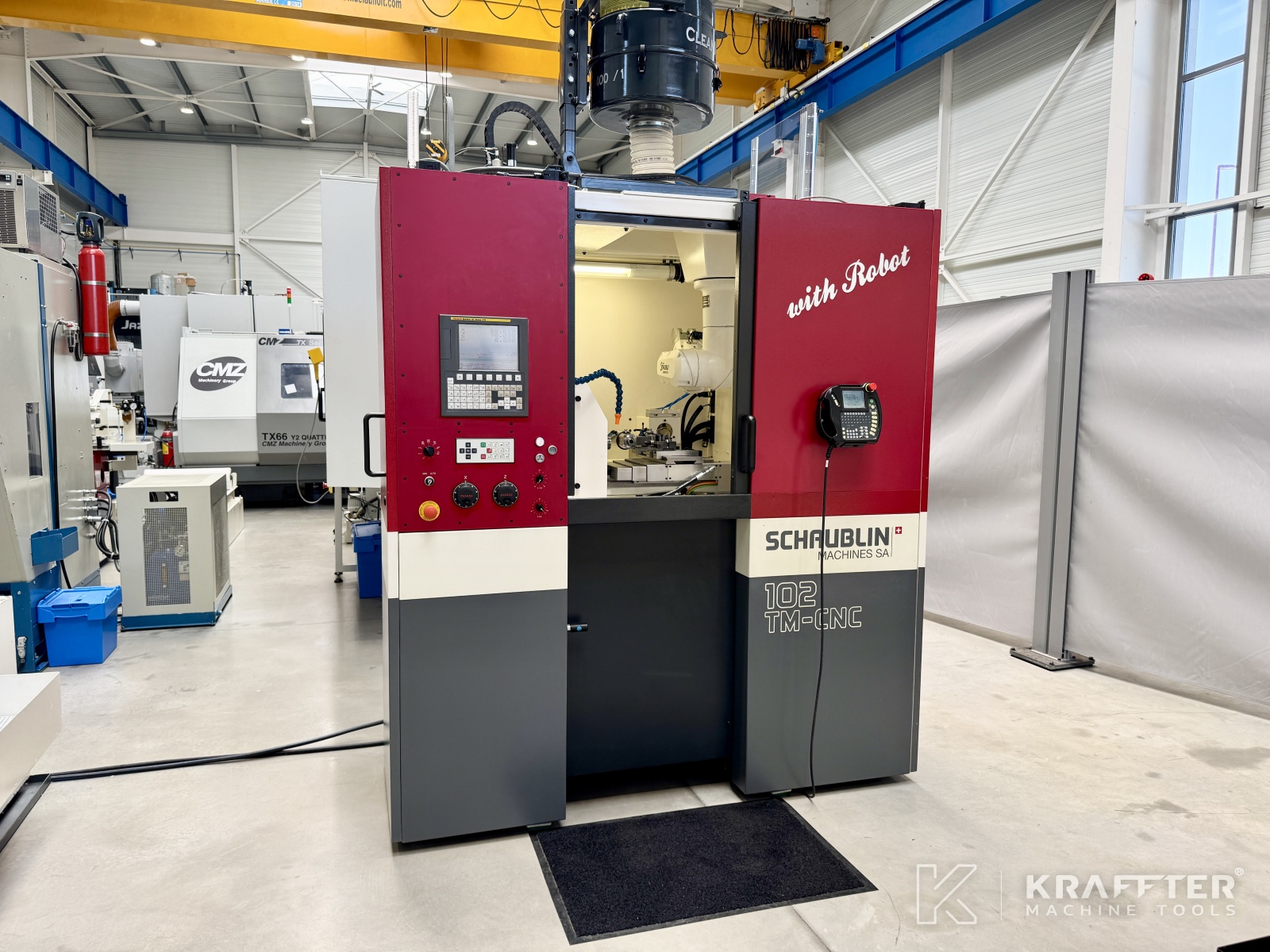

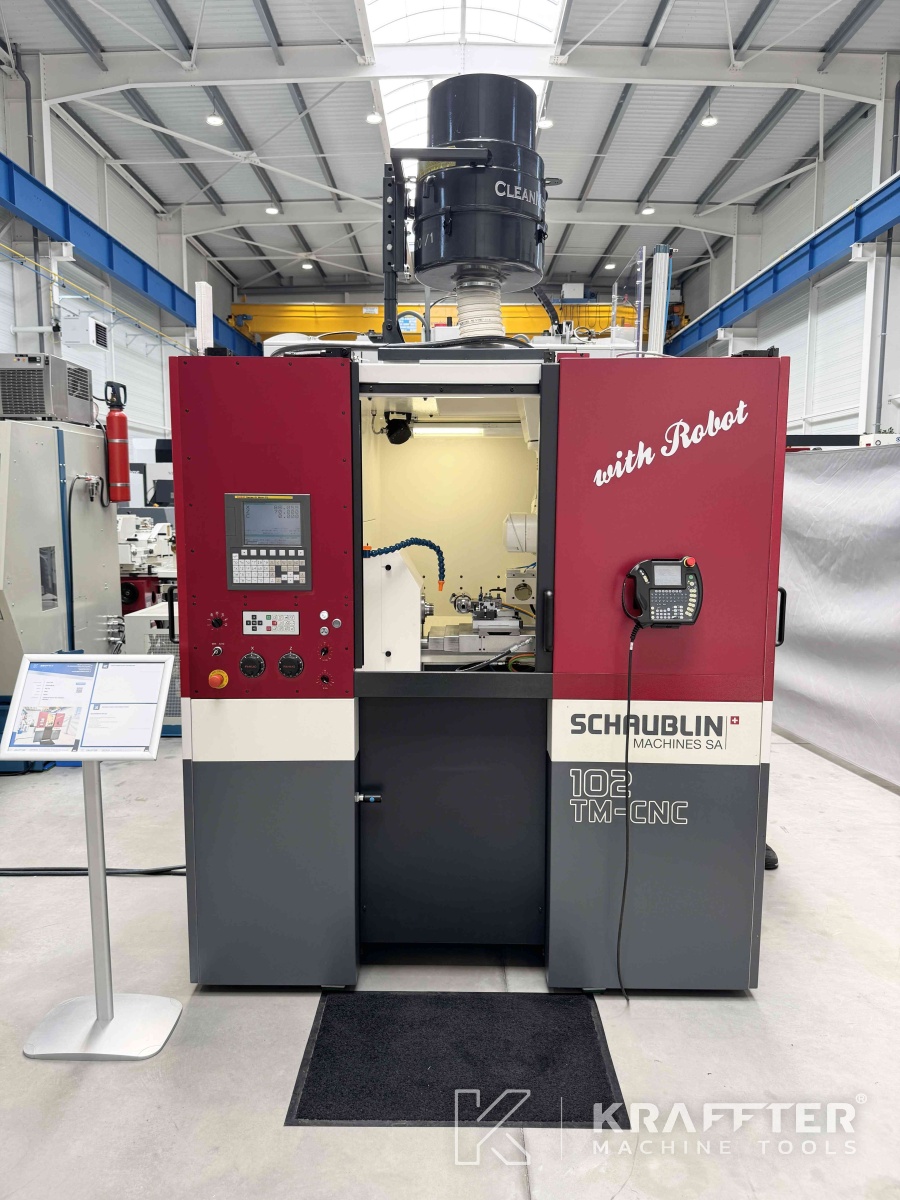

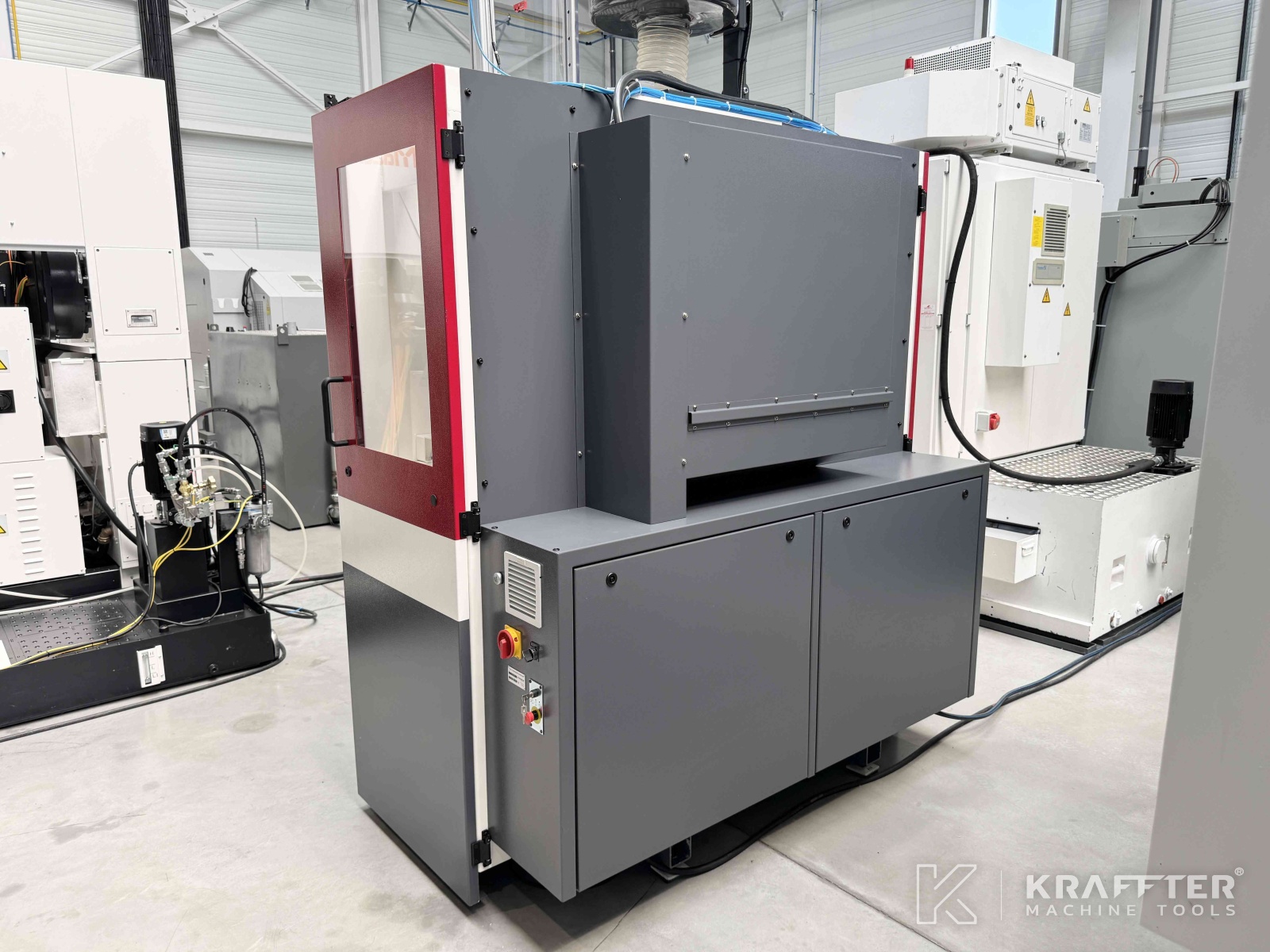

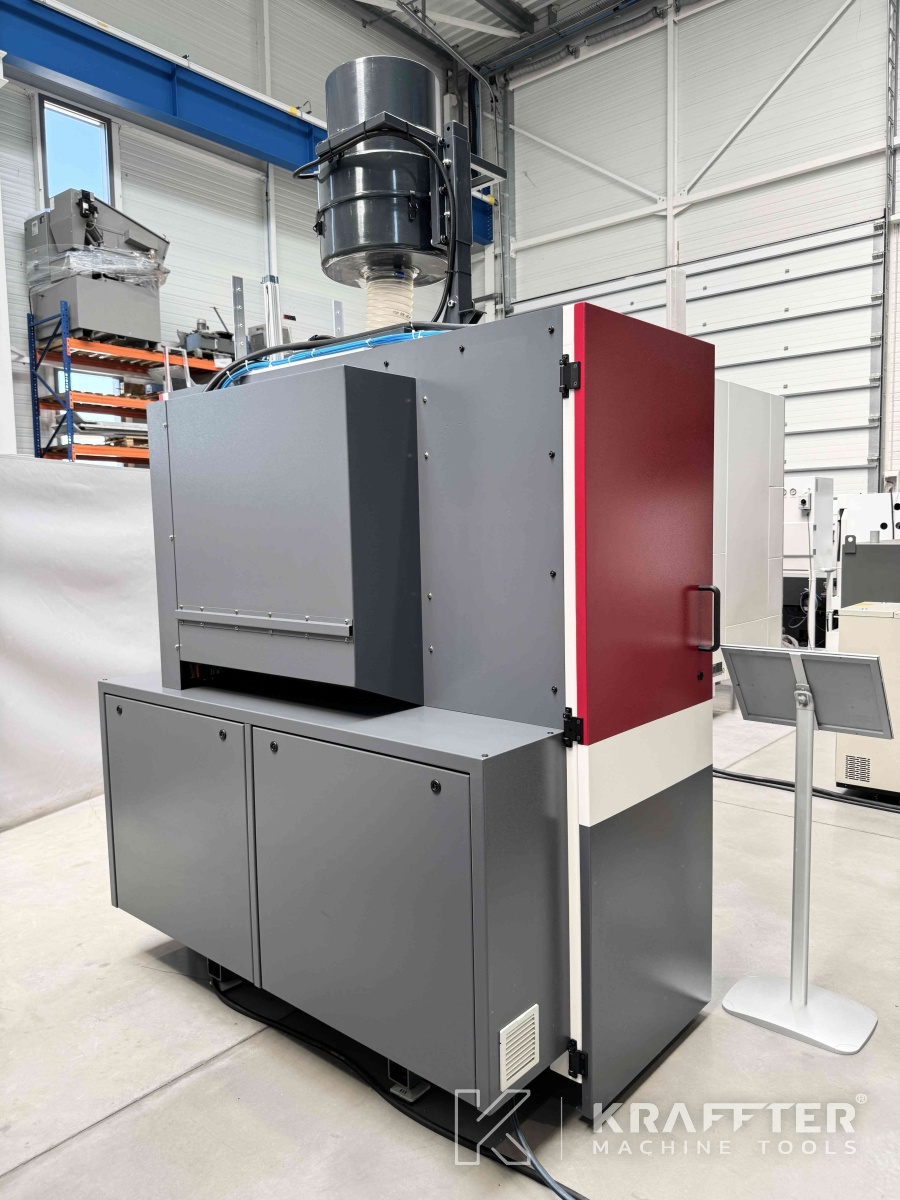

Vrsta stroja : Stružnica CNC
Blagovna znamka : SCHAUBLIN
N° de stock: 90151
Model : 102 TM
Leto : 2012
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije
Višina konic
102
Največji premer struženja
270 [mm]
Dovoljeni premer nad vozičkom
200 [mm]
Dovoljen premer nad posteljo
75 [mm]
Hod osi X
120 [mm]
Hod osi Z
100 [mm]
Hitrost hitrega pomika os X
7000 [mm/min]
Hitrost hitrega pomika os Z
7000 [mm/min]
Hitrost podajanja v os X
0 - 5000 [mm/min] [mm/min]
Hitrost podajanja v os Z
0 - 5000 [mm/min] [mm/min]
Kroglični vijaki za os X, Ø x korak
12 x 3 [mm]
Kroglični vijaki za os Z, Ø x korak
12 x 3 [mm]
Ločljivost os X
0.0005 [mm]
Ločljivost os Z
0.001 [mm]

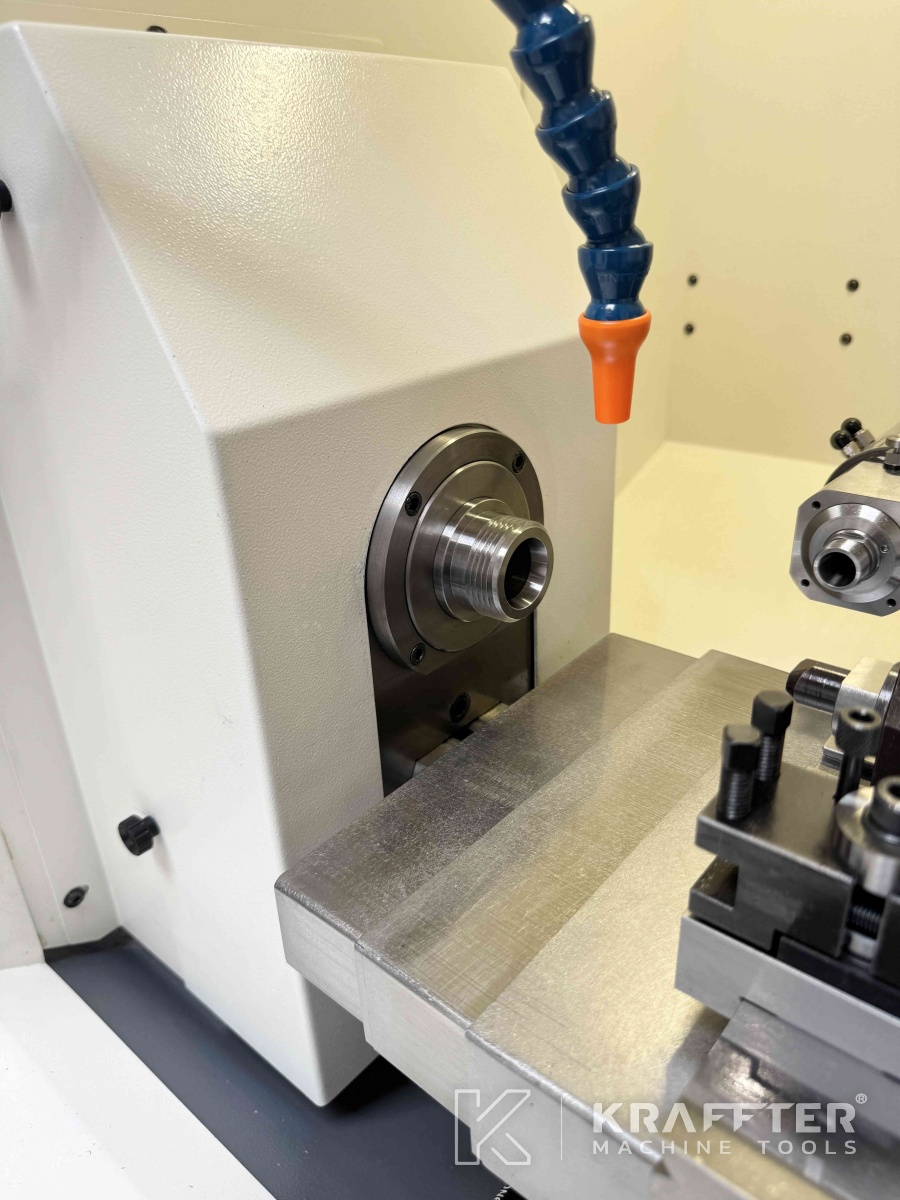

Vreteno primerno za vpenjalne klešče
W25
Največji sprejemljivi premer v vpenjalnih sponkah
19 [mm]
Najmanjša hitrost vretena
50 [rpm]
Največja hitrost vretena
8000 [vrt/min]
Natančnost indeksiranja osi C
0.001 [°]
Moč vretena
2.2 [kW]
Navor vretena stroj
7 [Nm]
Prostornina rezervoarja za hladilno tekočino
25 [l]
Tlak črpalke rezalne tekočine
0.5 [bar]
Pretok črpalke za zalivanje
10 [l/min]
Instalirana moč
7 [kVA]
Nazivni tok
10 [A]
Napajalna napetost
400 [V]
Število ur delovanja
925 [h]
Število ur vretena
645 [h]
Uteži
860 [Kg]
Dodatne informacije

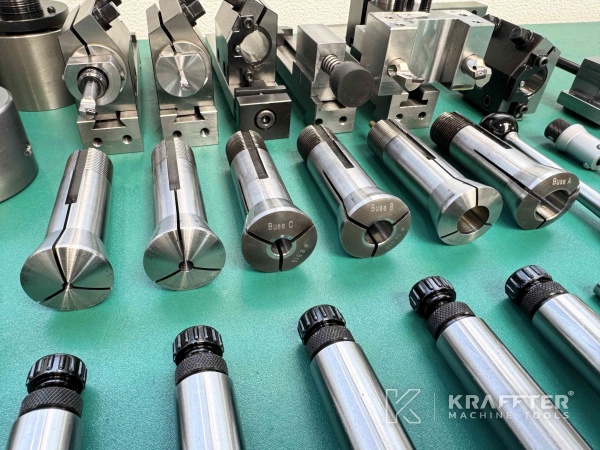

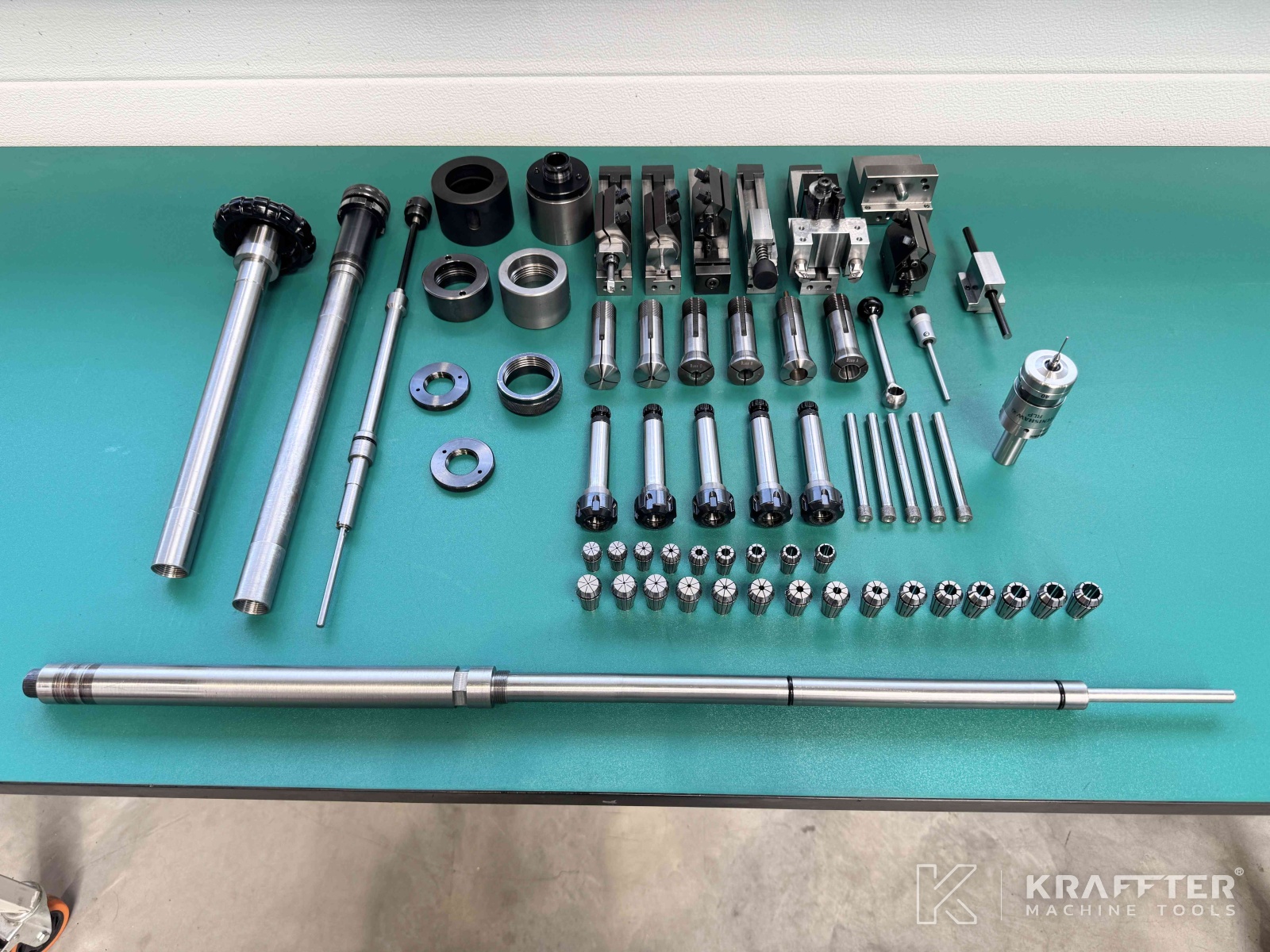

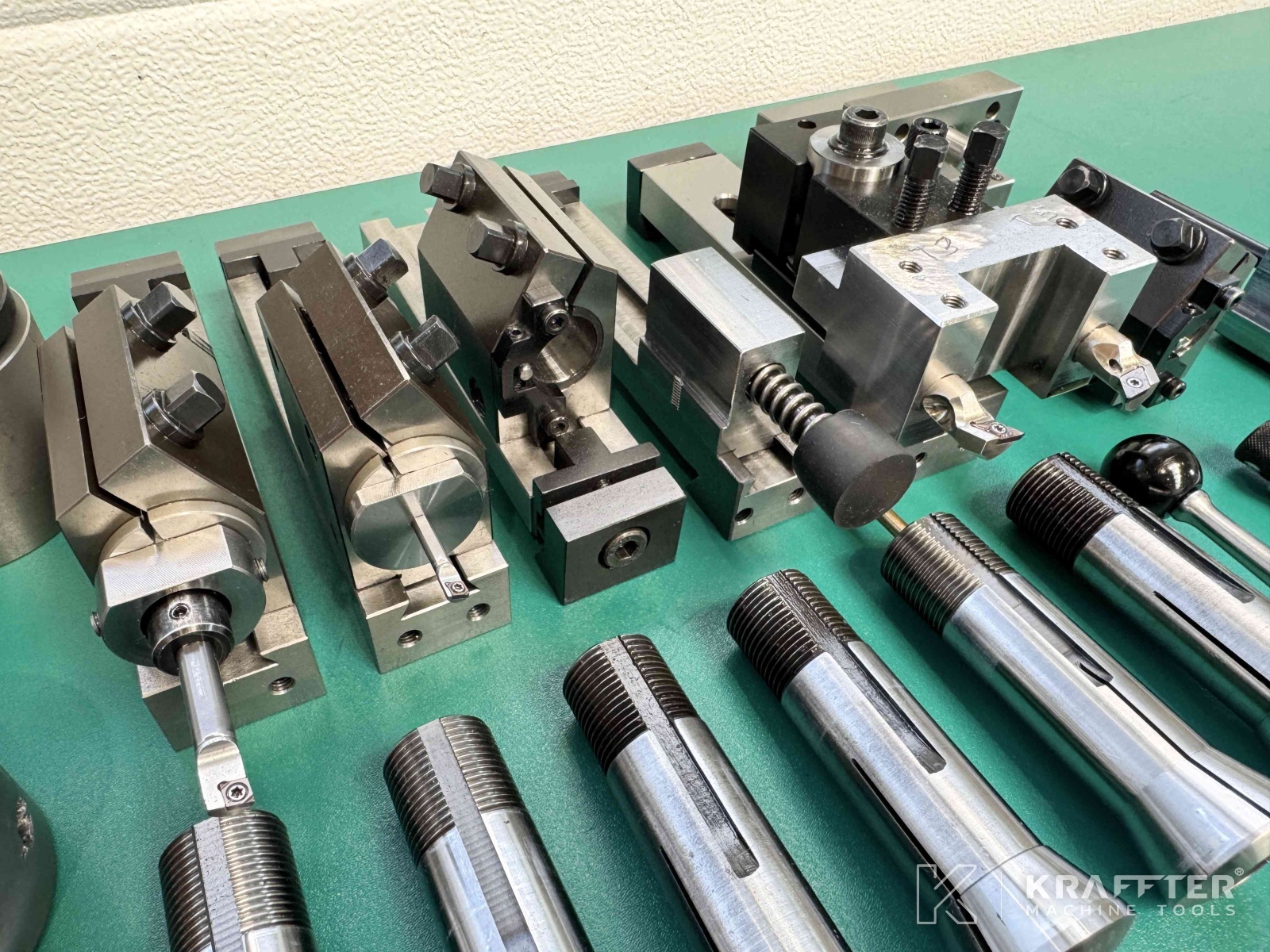

VKLJUČENA OPREMA:
x1 kompletna brizgalna naprava - sklic SCHAUBLIN: 0202-80600-000

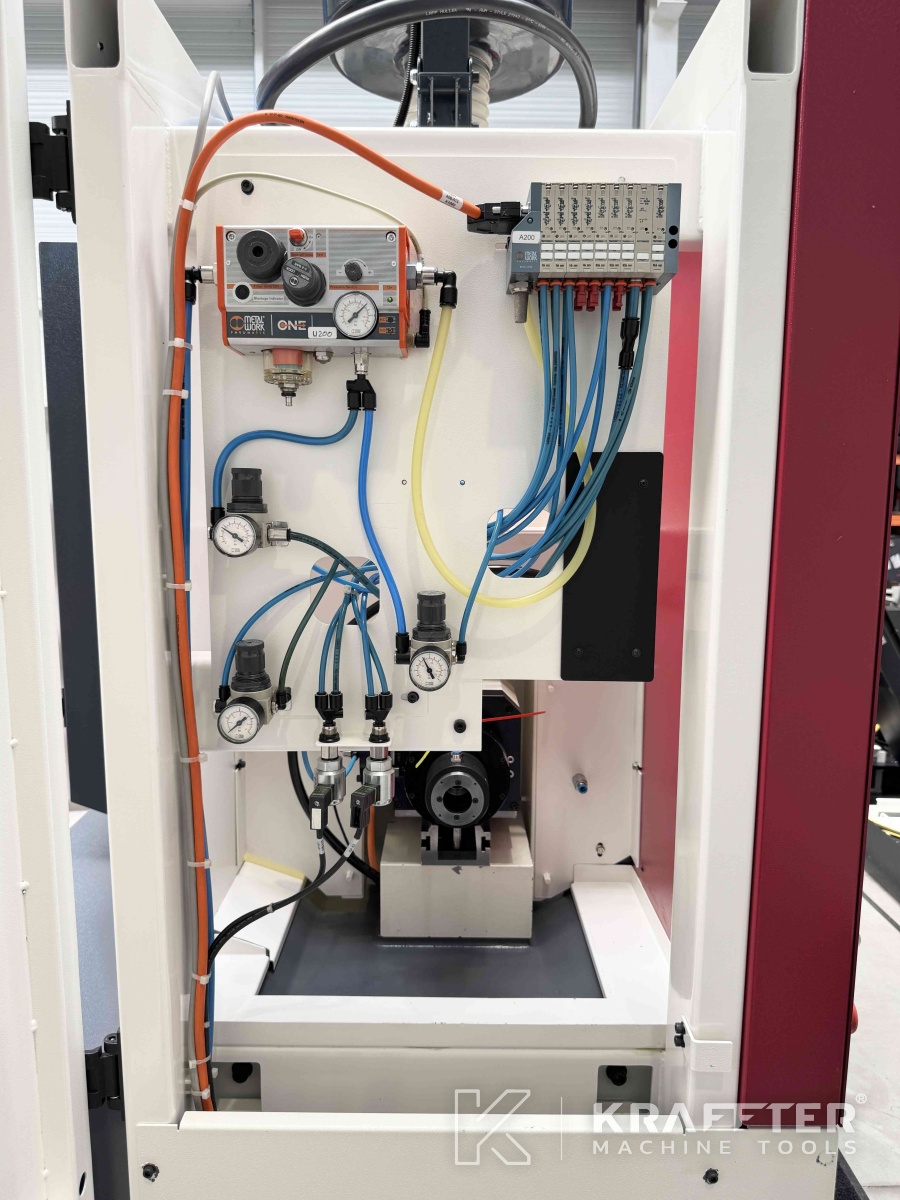

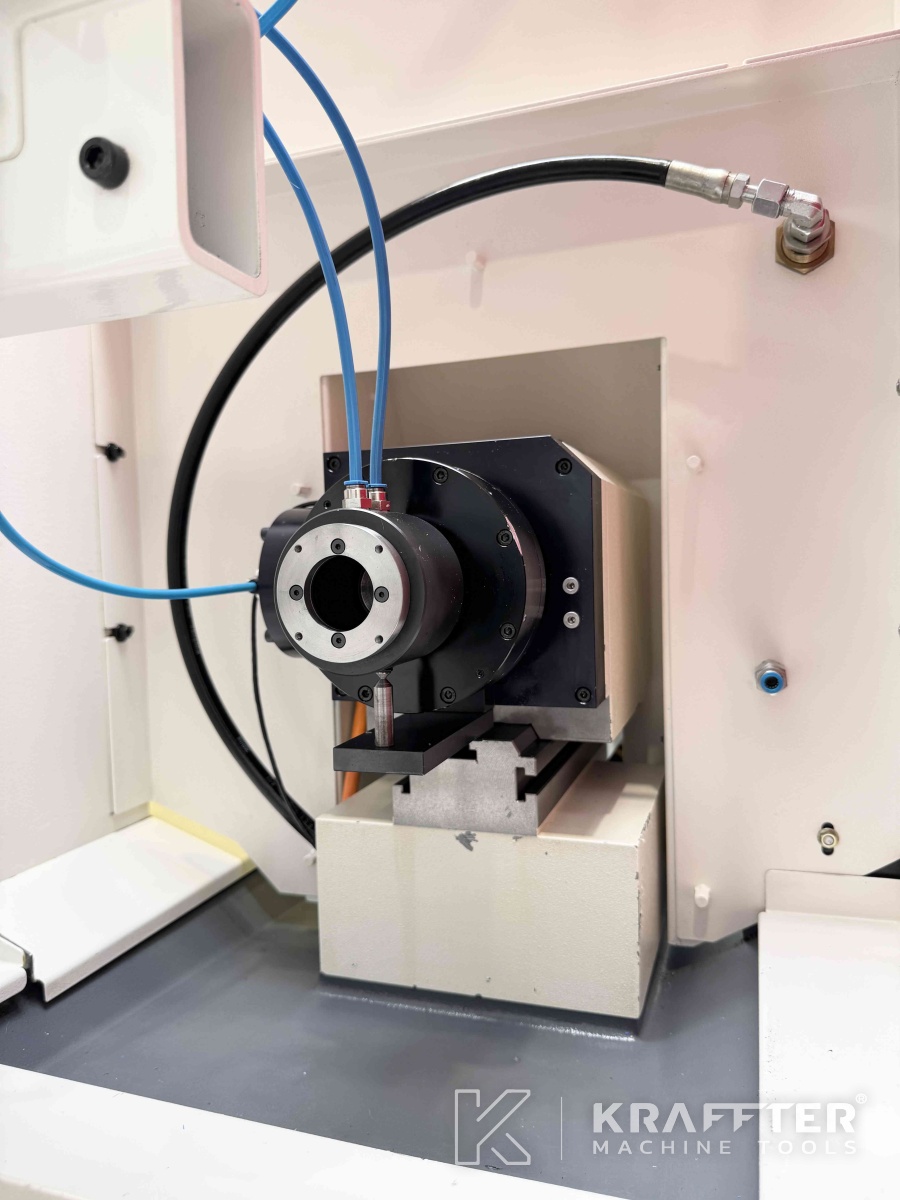

x1 pnevmatska vpenjalna naprava W25 TM - sklic SCHAUBLIN: 0202-21660-000
x1 ročni ključ W25

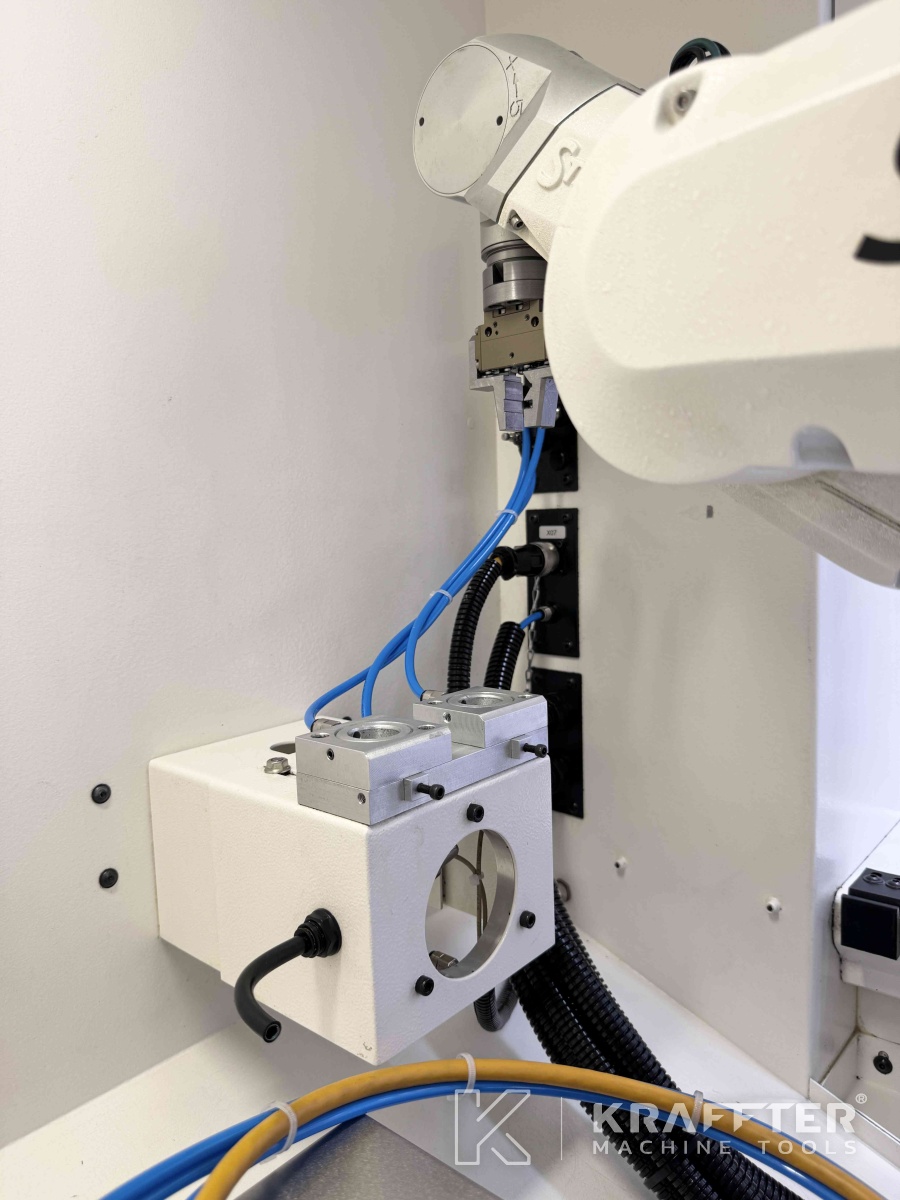

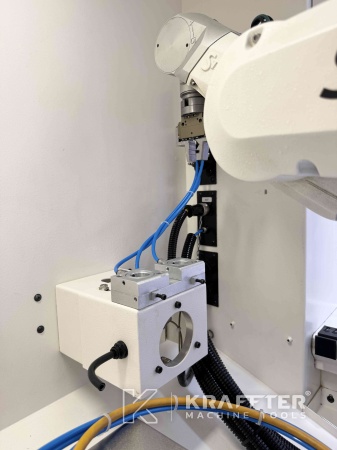

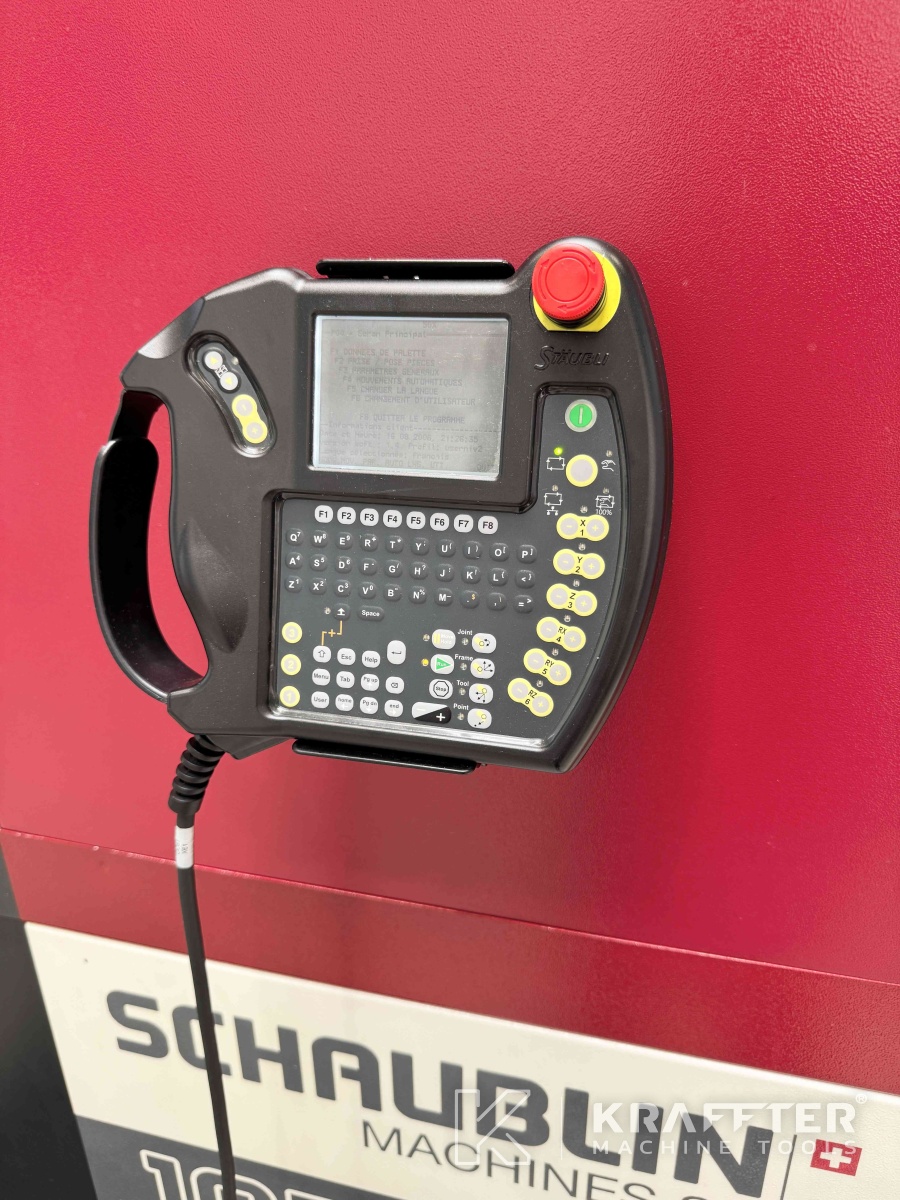

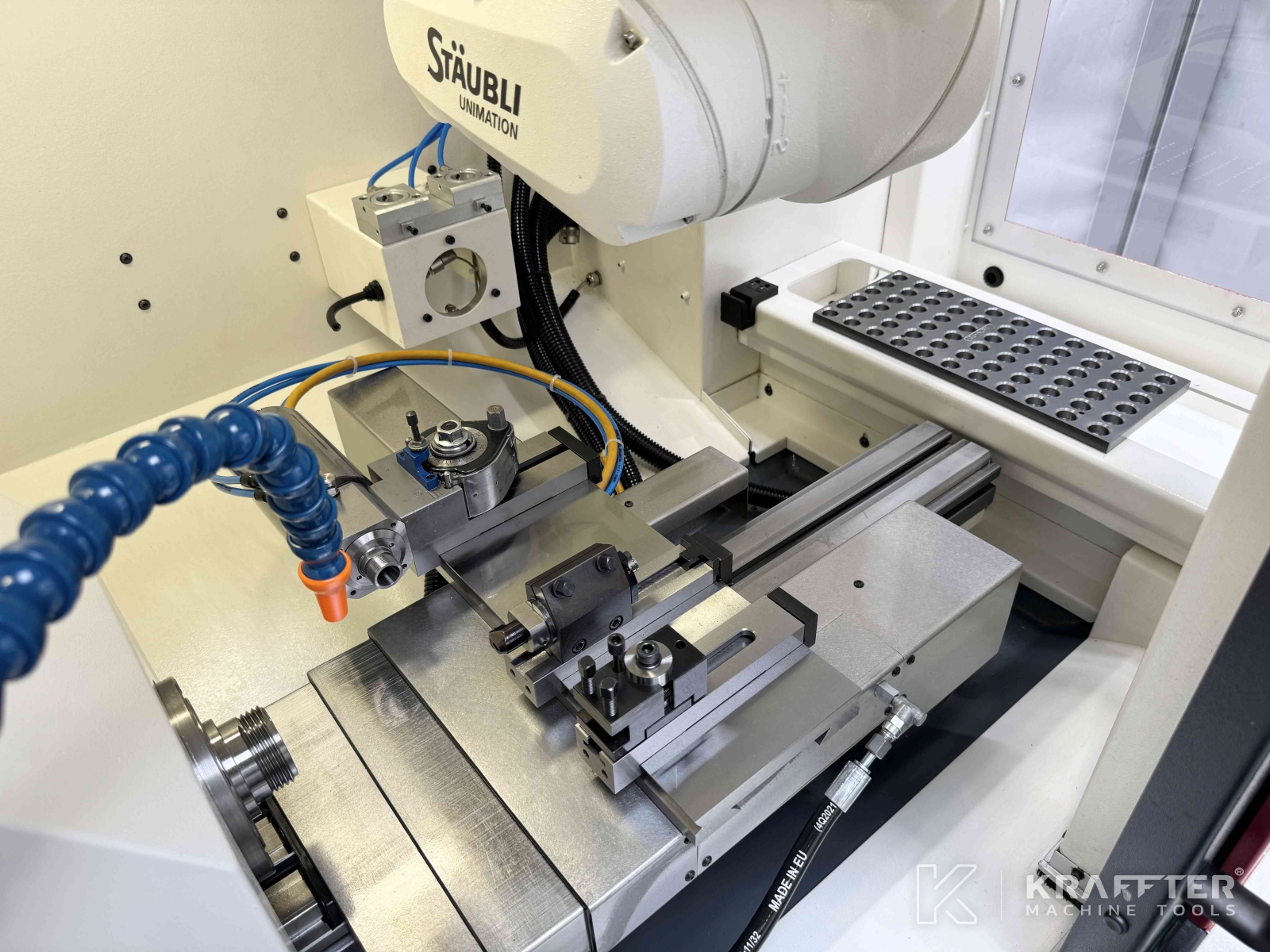

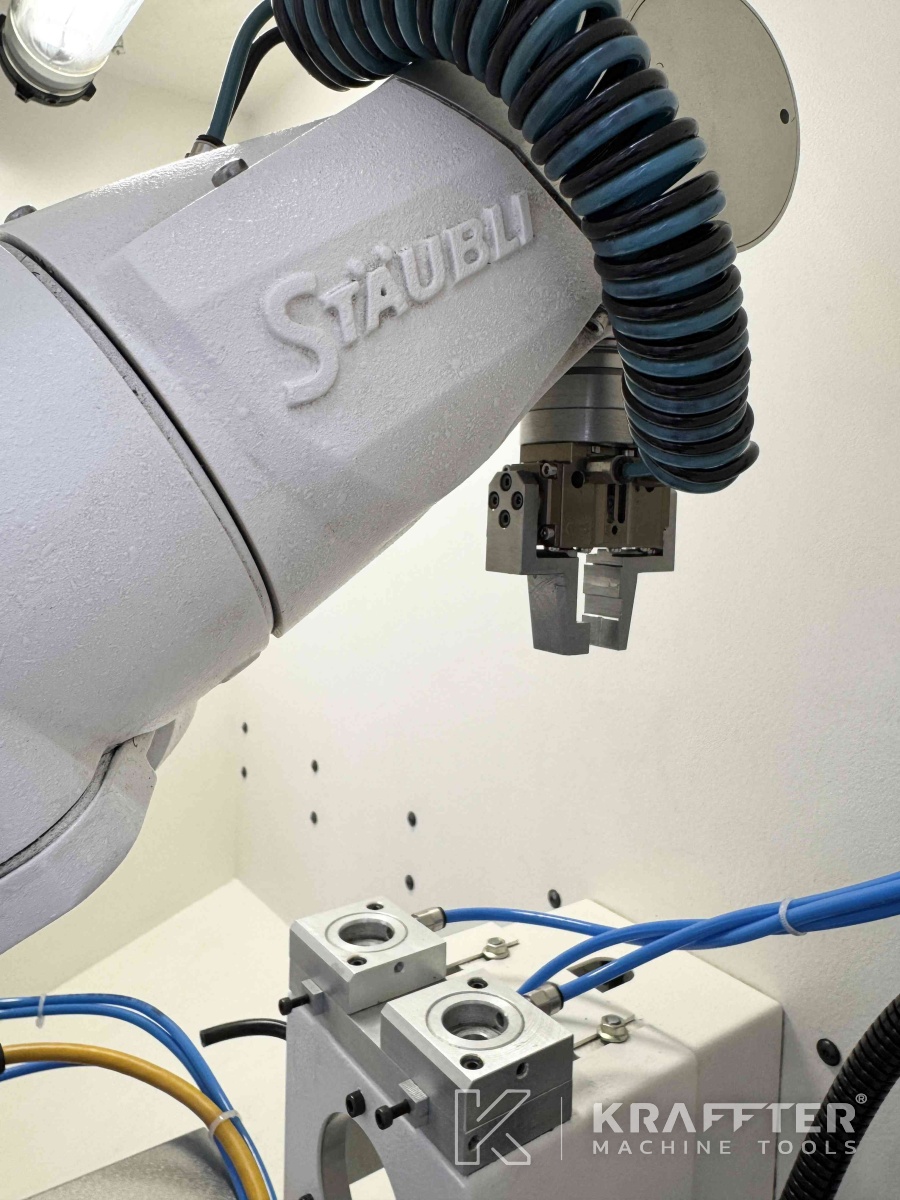

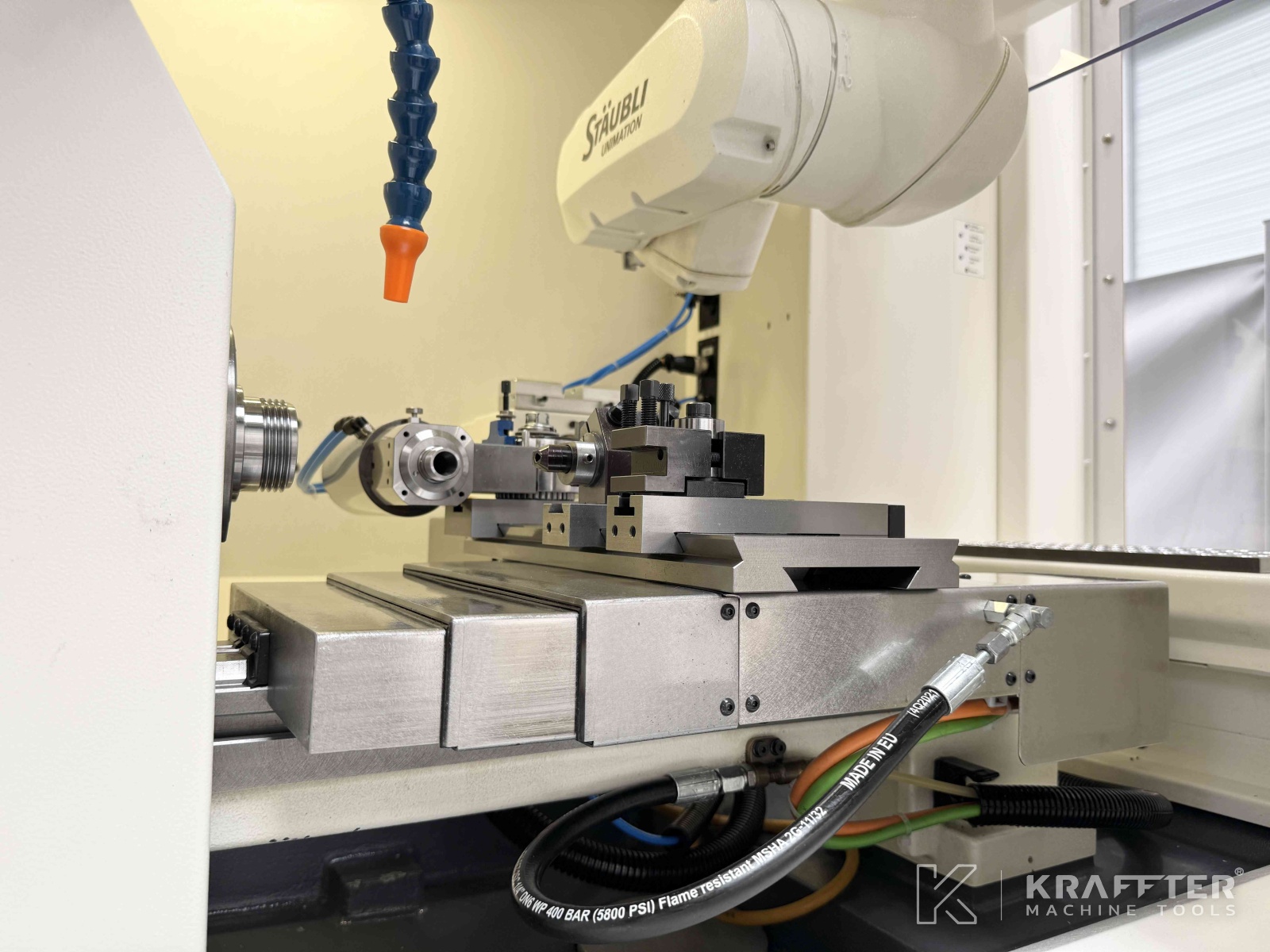

x1 poliartikularni robot STAUBLI TX 40 (6 stopinj vrtenja)

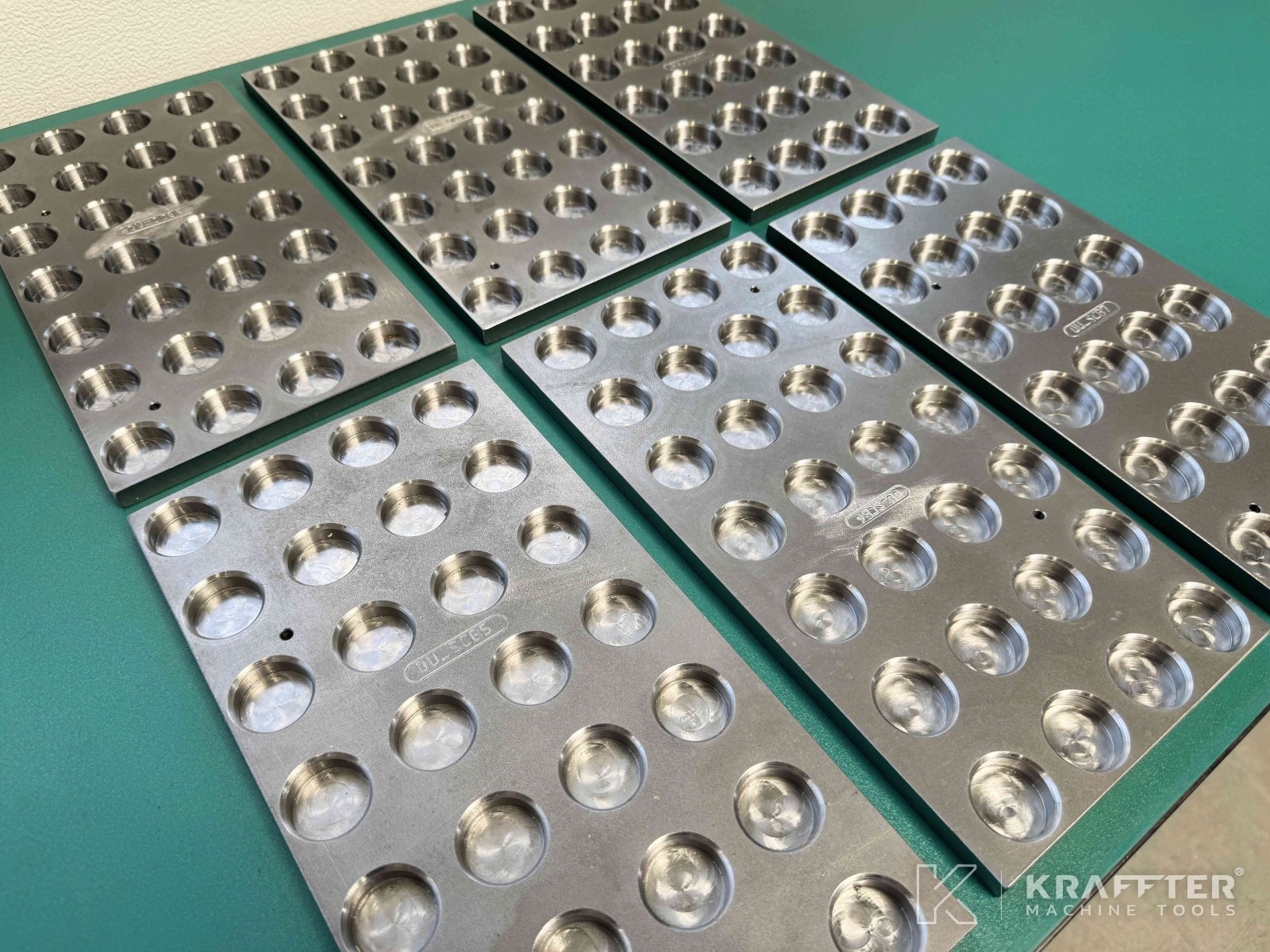

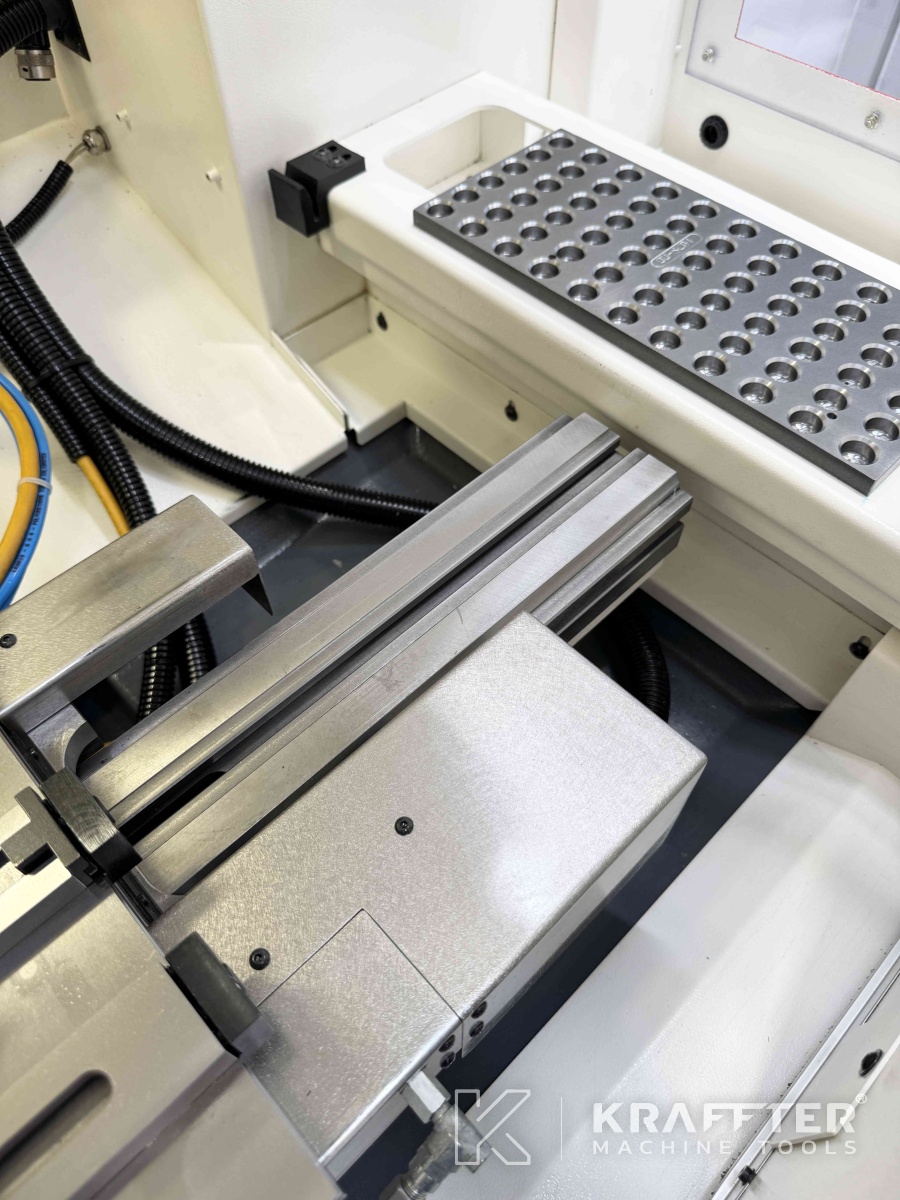

x8 palet

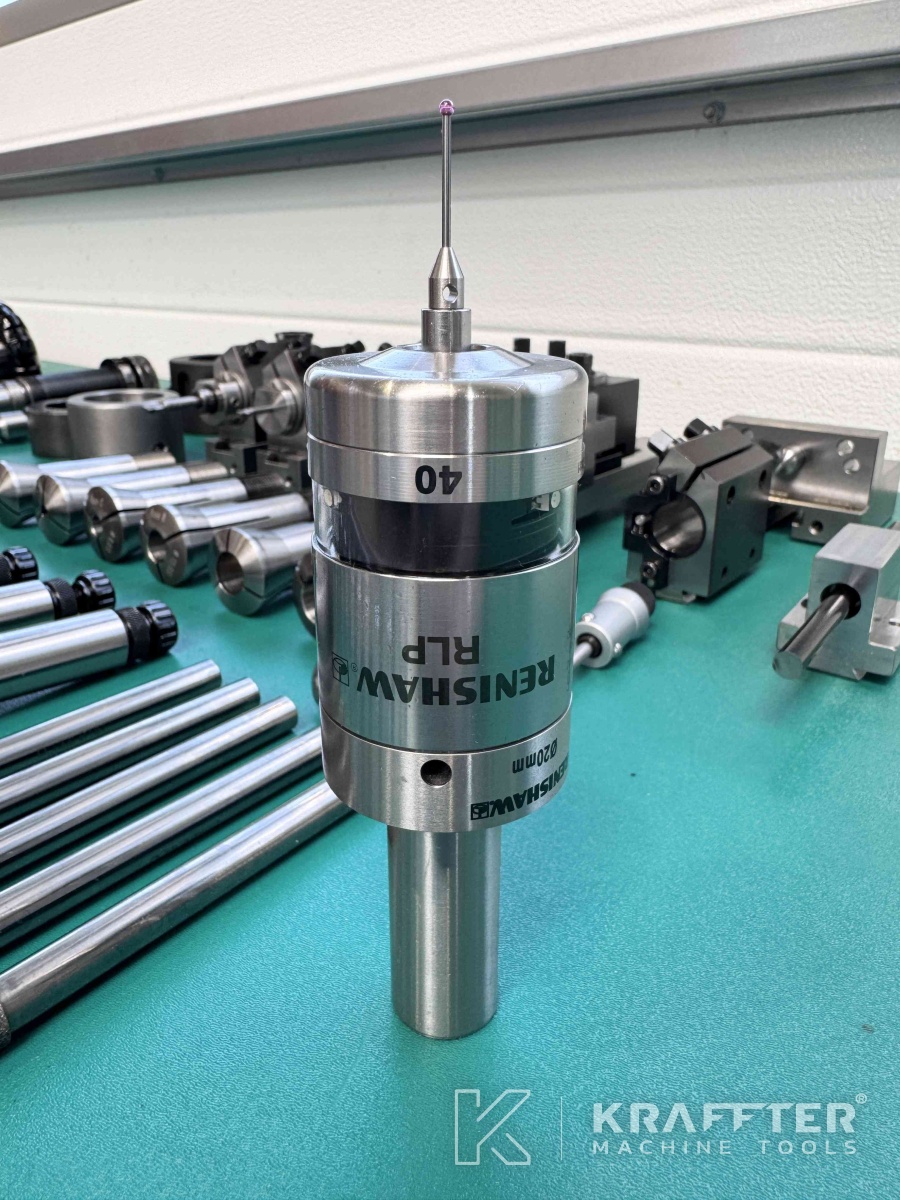

x1 RENISHAW RLP40 sonda za obdelovance
x1 mikroskop za ničliranje orodja - SCHAUBLIN Ref: 0102-60010-000

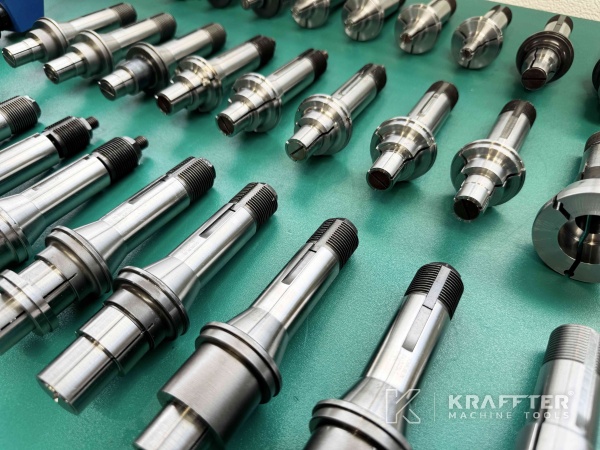

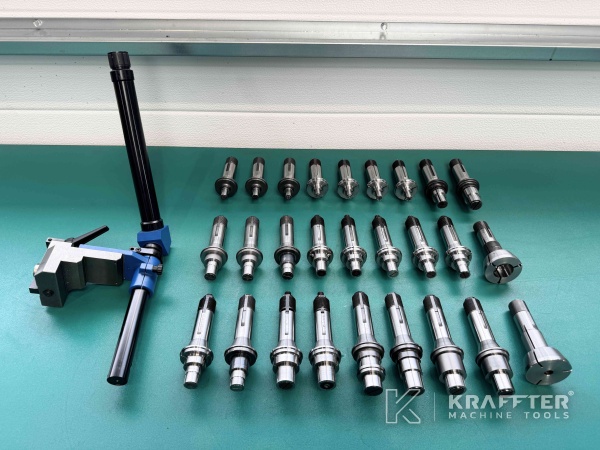

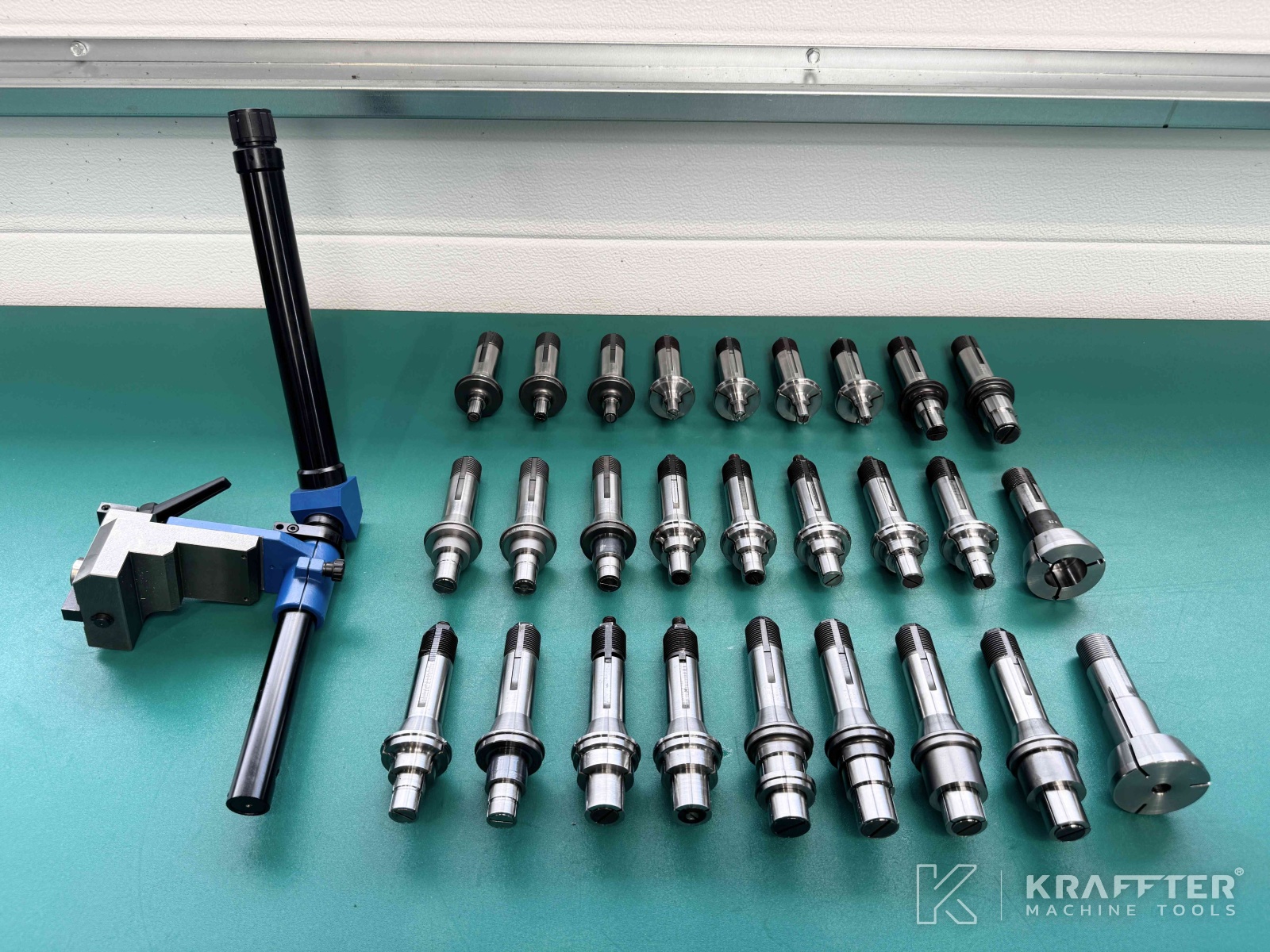

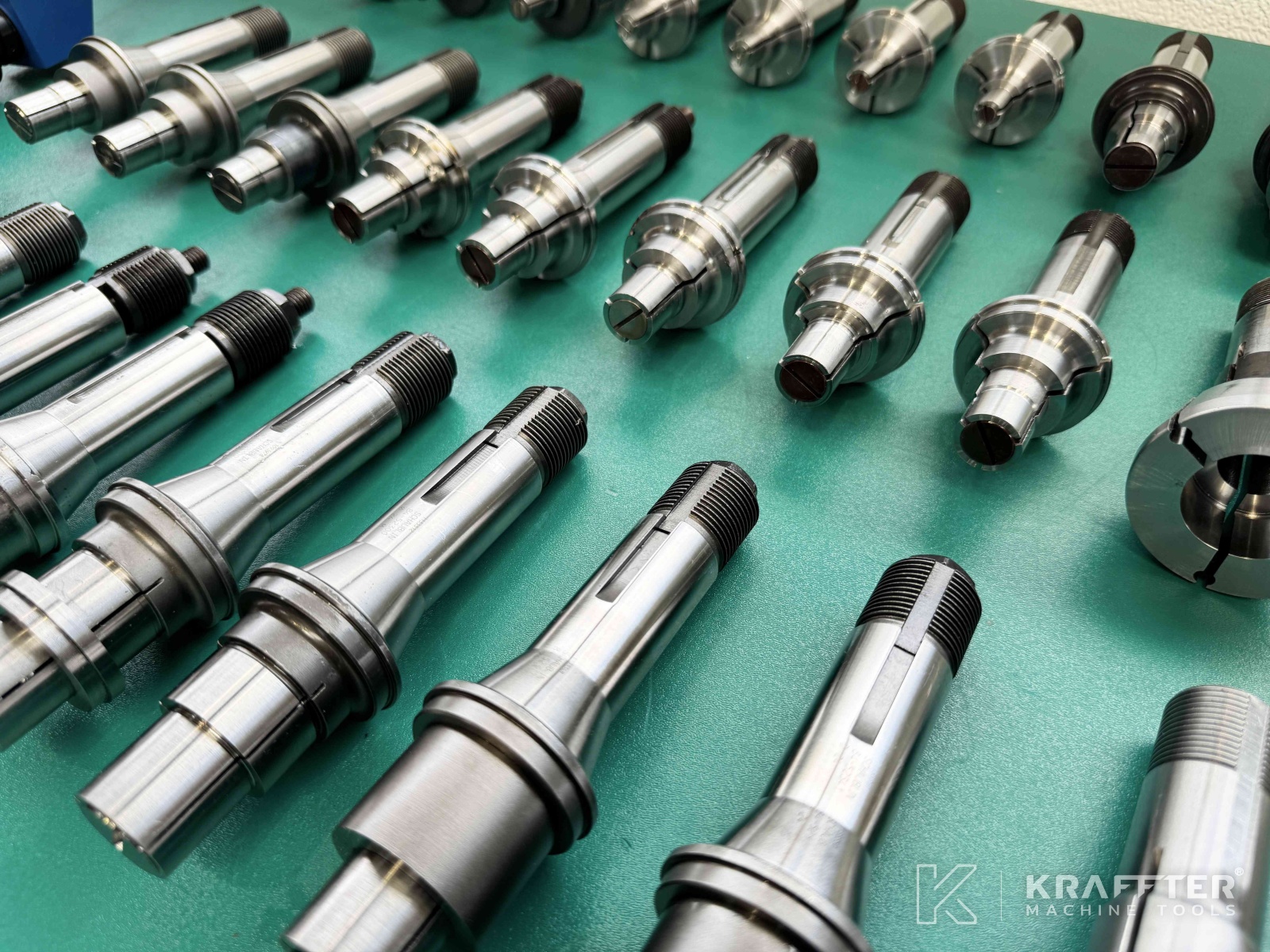

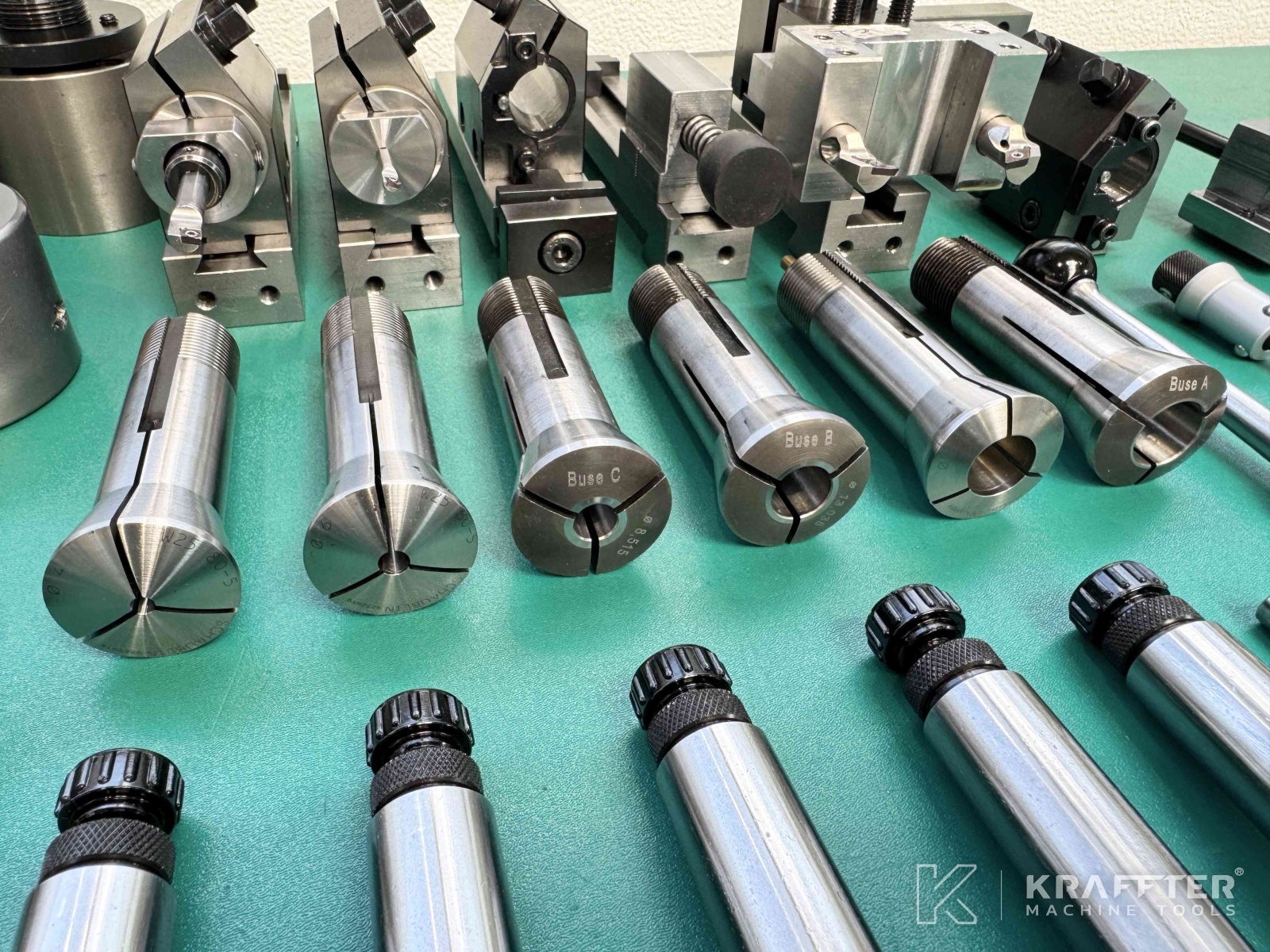

x25 raztegljivih sponk W25
x1 zvonec Ø68 [mm] za lijakaste klešče W25 Gr.1 - sklic SCHAUBLIN: 0102-25221-000
x1 prazen lijak za vpenjalni nastavek W25
x6 vpenjalnih nastavkov W25
x1 nastavljiv globinski omejevalnik za utore W25 - sklic SCHAUBLIN: 0102-30225-000
x1 nastavljiv omejevalnik za izvlečnike W25
x1 hitro vpenjalna glava MULTIFIX-A

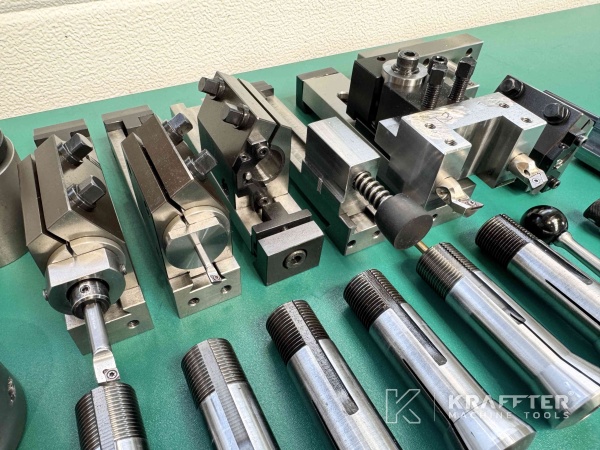

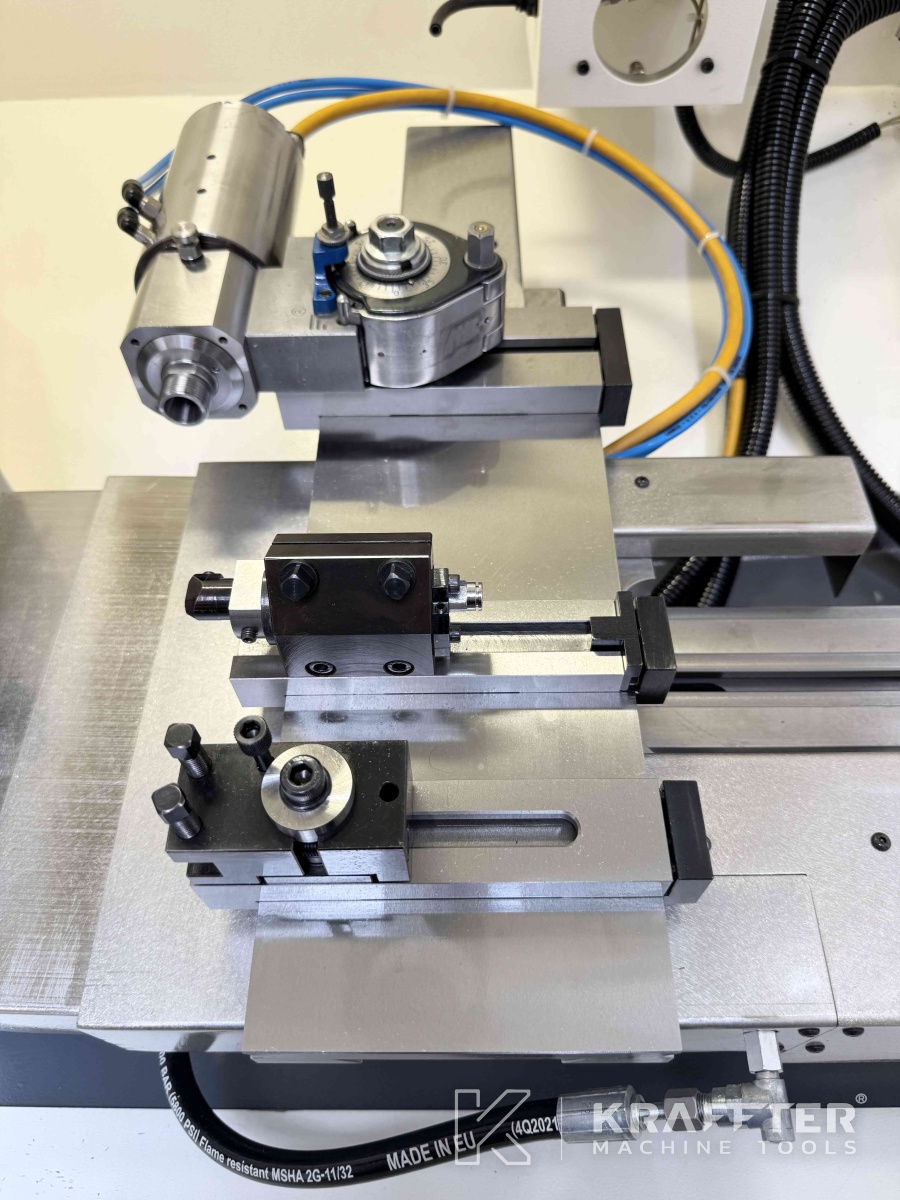

x1 radialni ali čelni podstavek za držalo orodja, širine 60 [mm] - sklic SCHAUBLIN: 0104-46130-000
x4 plošče držala za orodje, širine 36 [mm] z orlovim repom - sklic SCHAUBLIN: 0104-46190-000
x2 prirobnice držala orodja, širine 36 [mm] z režo T - sklic SCHAUBLIN: 0104-46210-000
x1 sprednje radialno držalo za dleta, širina 36 [mm], za dleta 12x12 [mm] - sklic SCHAUBLIN: 0104-46260-000
x1 zadnje radialno držalo za dleta, širina 36 [mm], za dleta 12x12 [mm] - sklic SCHAUBLIN: 0104-46265-000
x5 nastavljiva sprednja držala za orodje, širina 36 [mm], izvrtina Ø20 [mm] - sklic SCHAUBLIN: 0104-46200-000

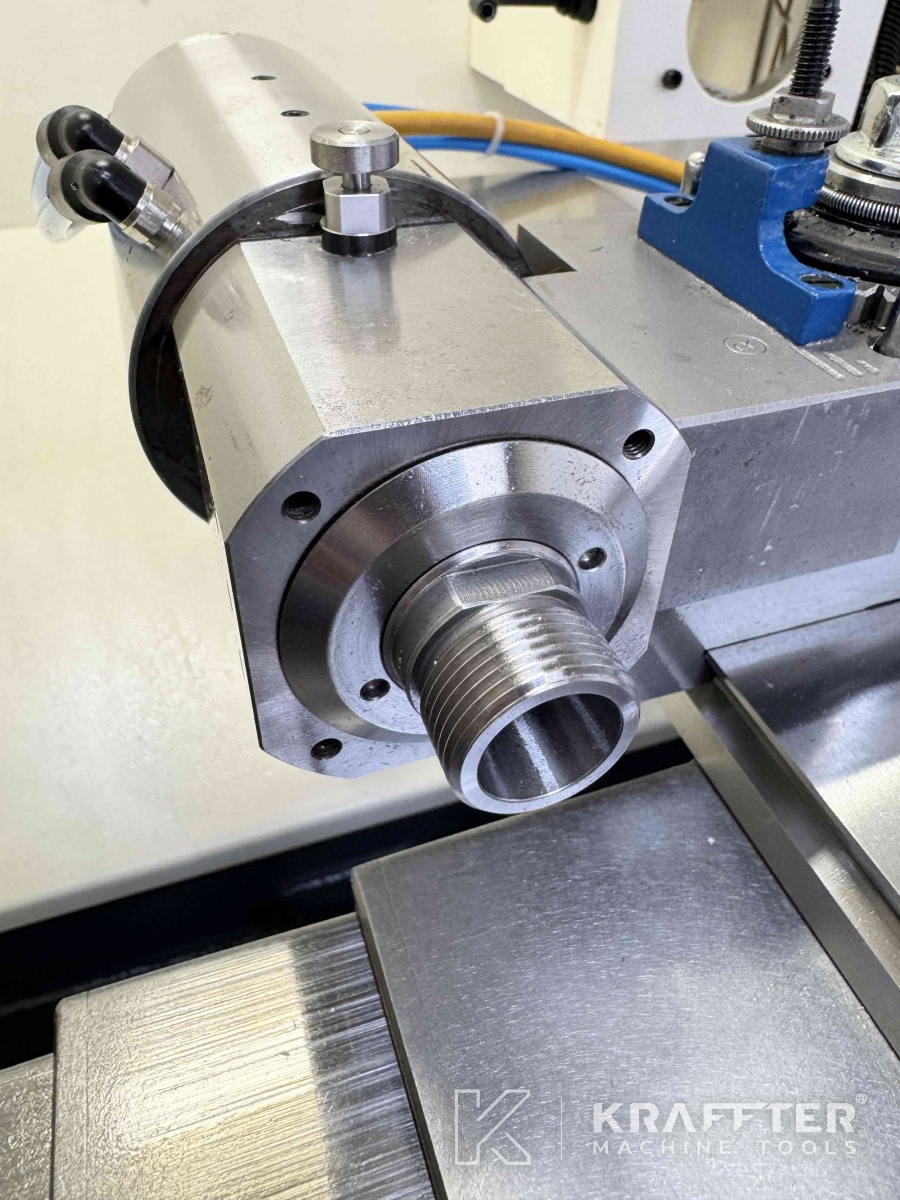

x1 brusilnik B8 / ESX16 z vgrajenim motorjem - število vrtljajev 3000 do 24000 [tours/min] - sklic SCHAUBLIN: 0202-87800-000
x1 držalo za orodje MULTIFIX za brusilni stroj - sklic SCHAUBLIN: 0202-87630-000

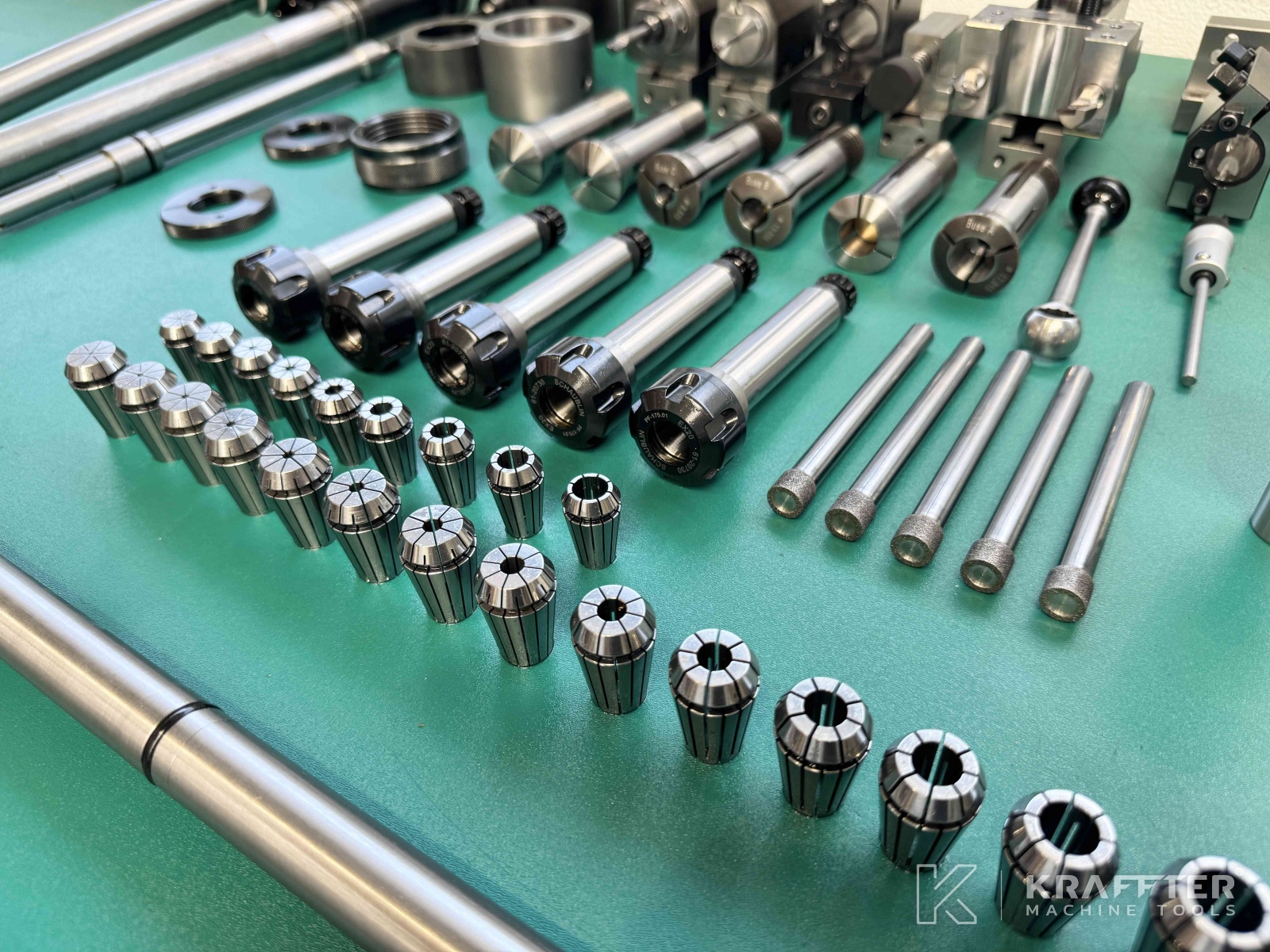

x5 držal za vpenjalne sponke CY20/ESX20 z matico EX - sklic SCHAUBLIN: 0102-46110-000
x15 klešče ESX20 - sklic SCHAUBLIN: 75-20300D
x9 vpenjalnikov ESX16 - sklic SCHAUBLIN: 75-16300D
x1 brusilni stroj (vpenjalne sponke B8) z vgrajenim motorjem - 0202-87600-000

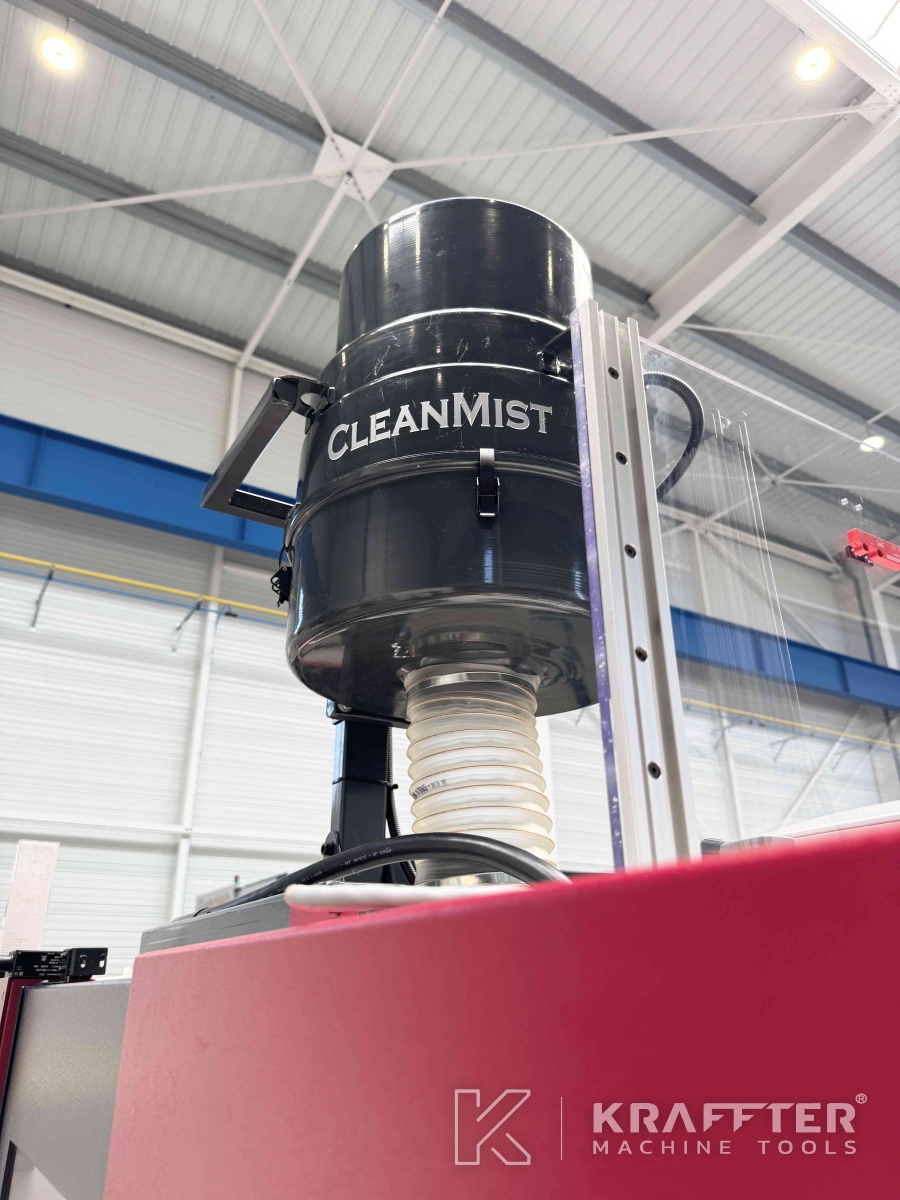

x1 sesalnik oljne megle CLEANMIST
x1 varnostna kopija parametrov

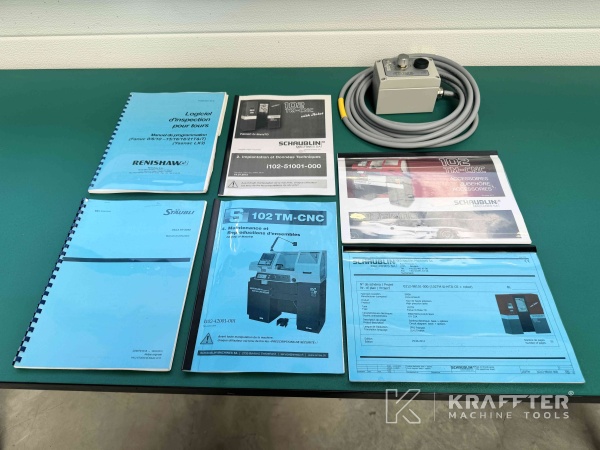

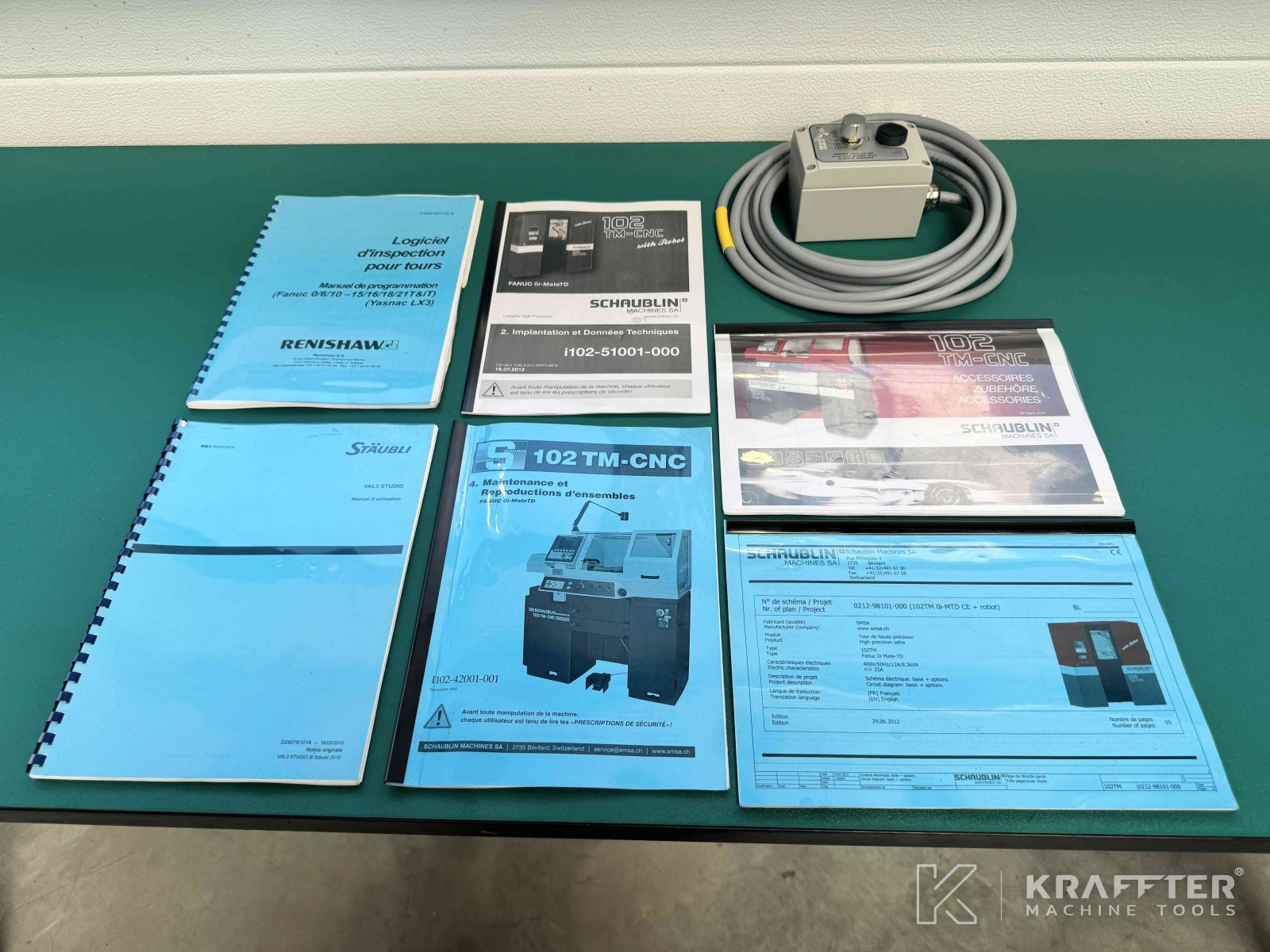

x1 priročnik "Električni diagrami"
x1 katalog "Dodatki"
Različni tehnični priročniki (SCHAUBLIN, FANUC, STÄUBLI ...)
