Prodano

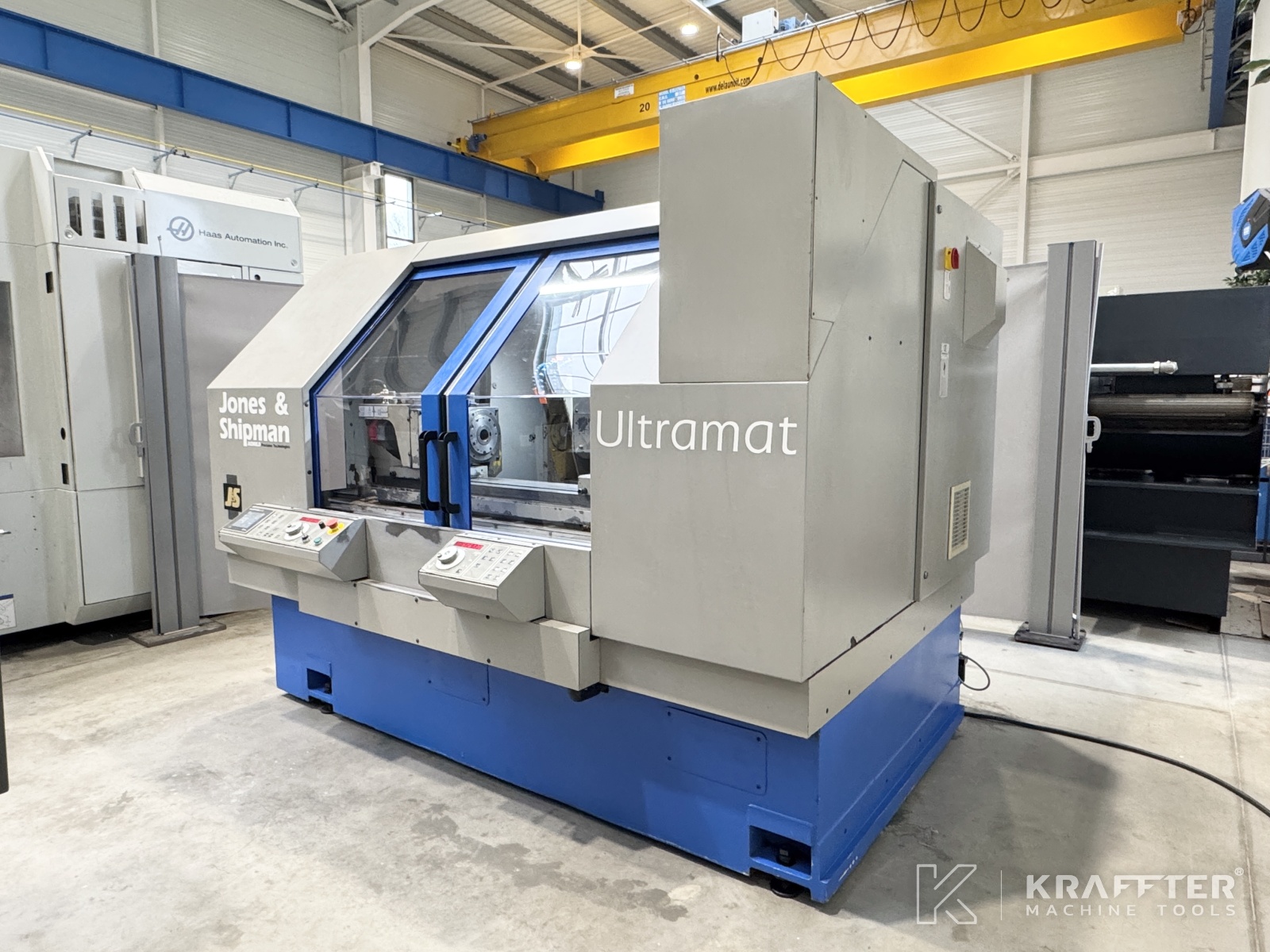

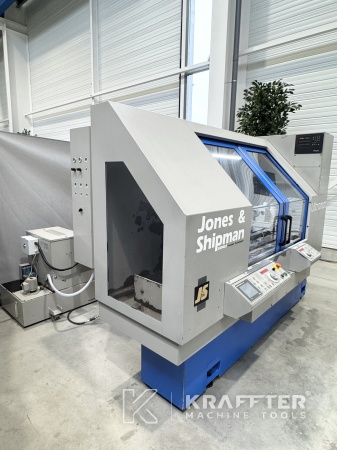

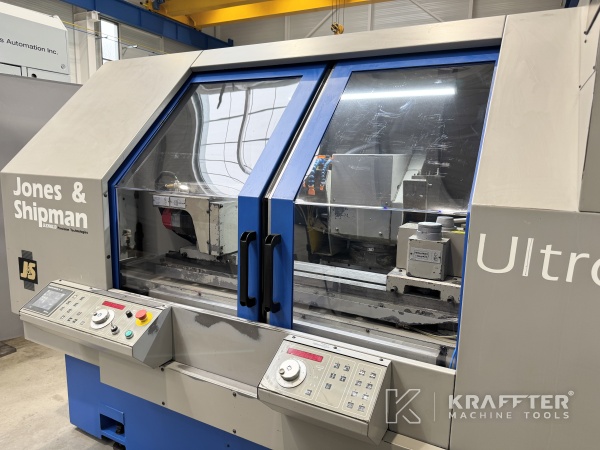

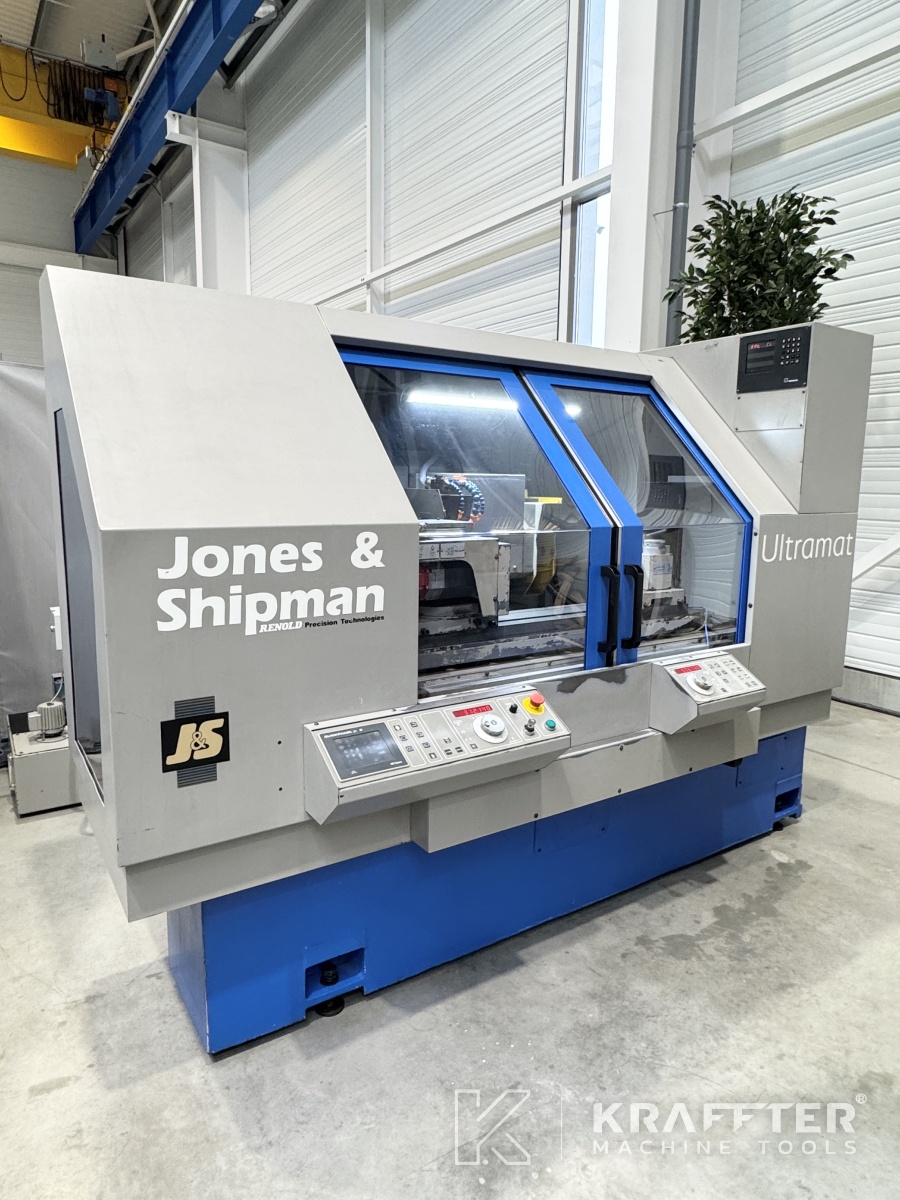

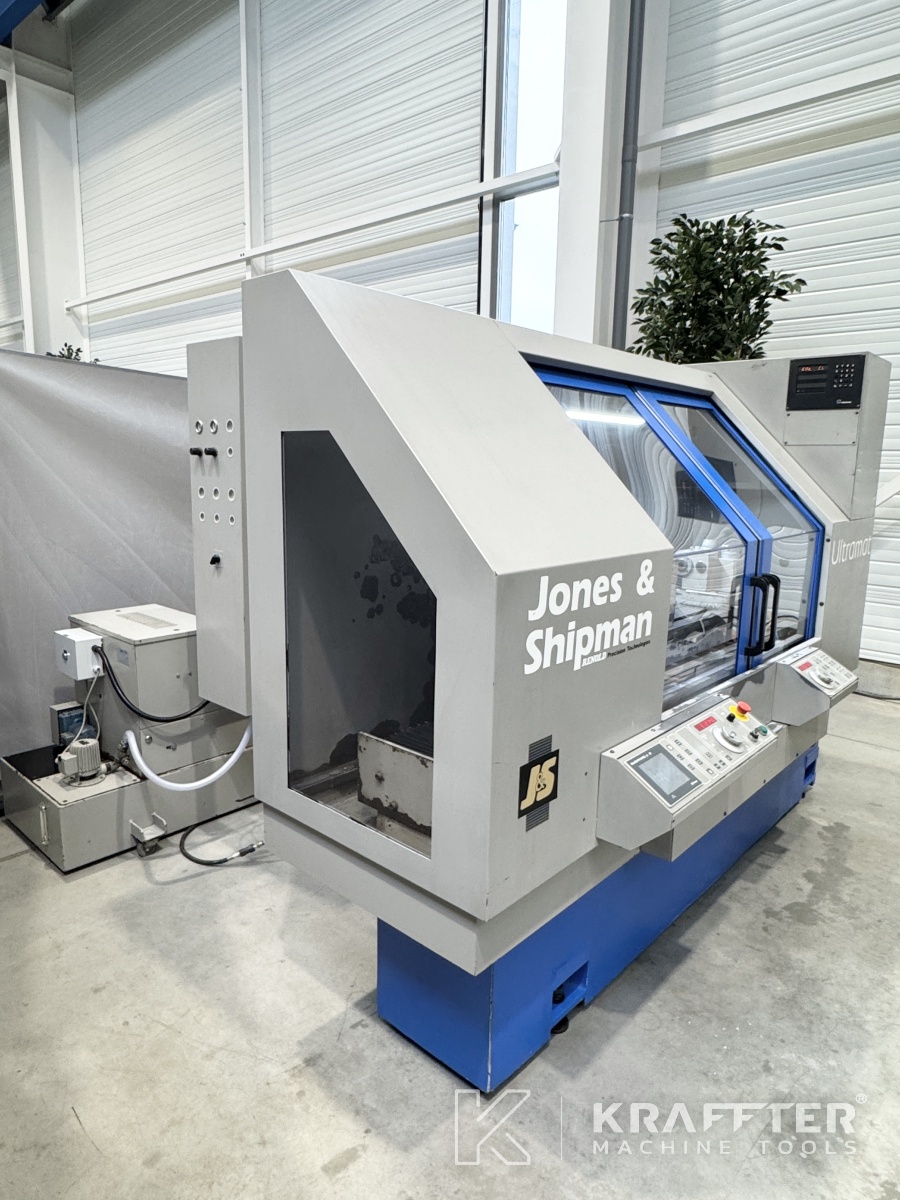

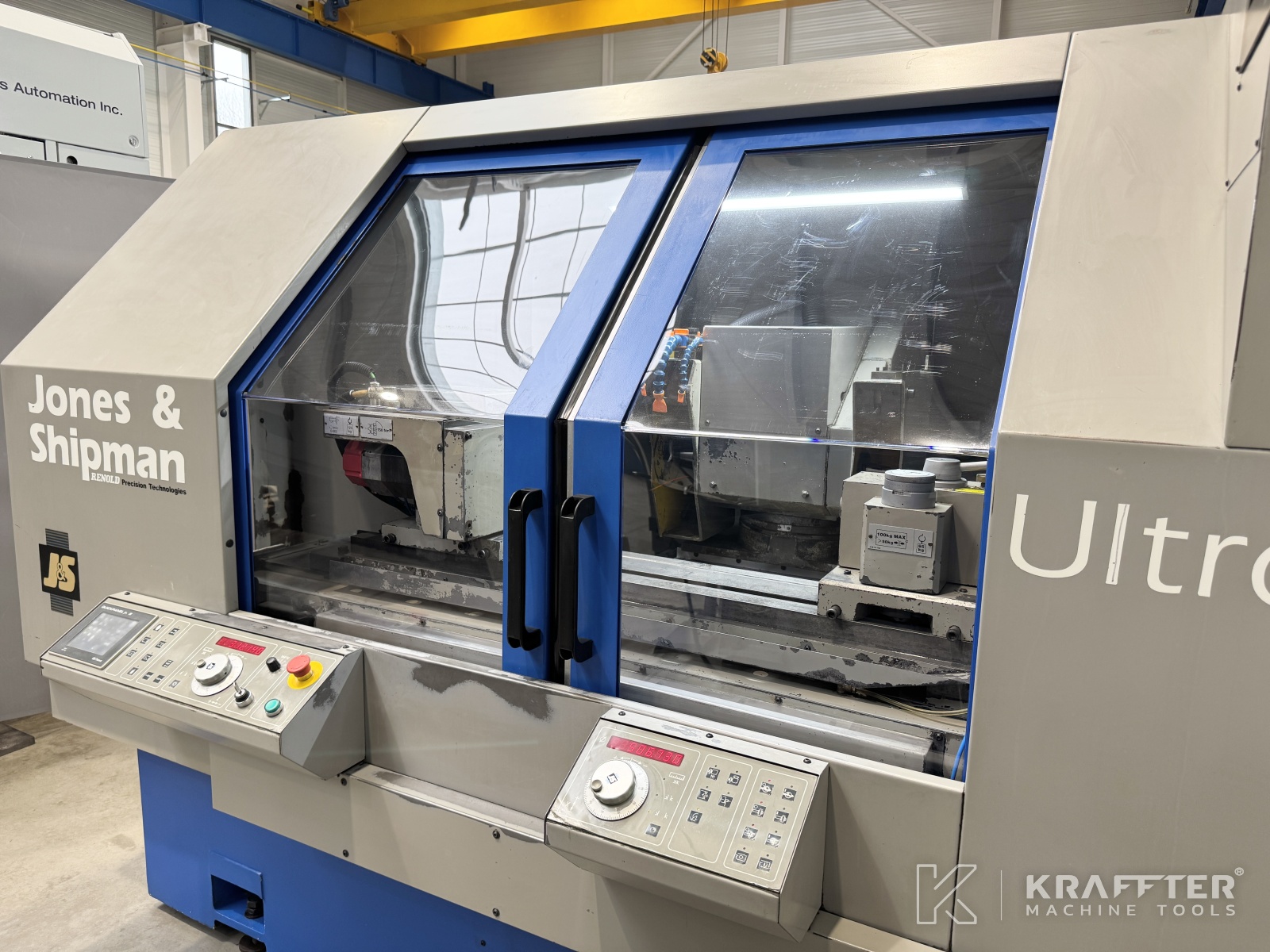

Vrsta stroja : CNC cilindrični brusilni stroj
Blagovna znamka : JONES & SHIPMAN
N° de stock: 90084
Model : Ultramat-X
Leto : 2001
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije

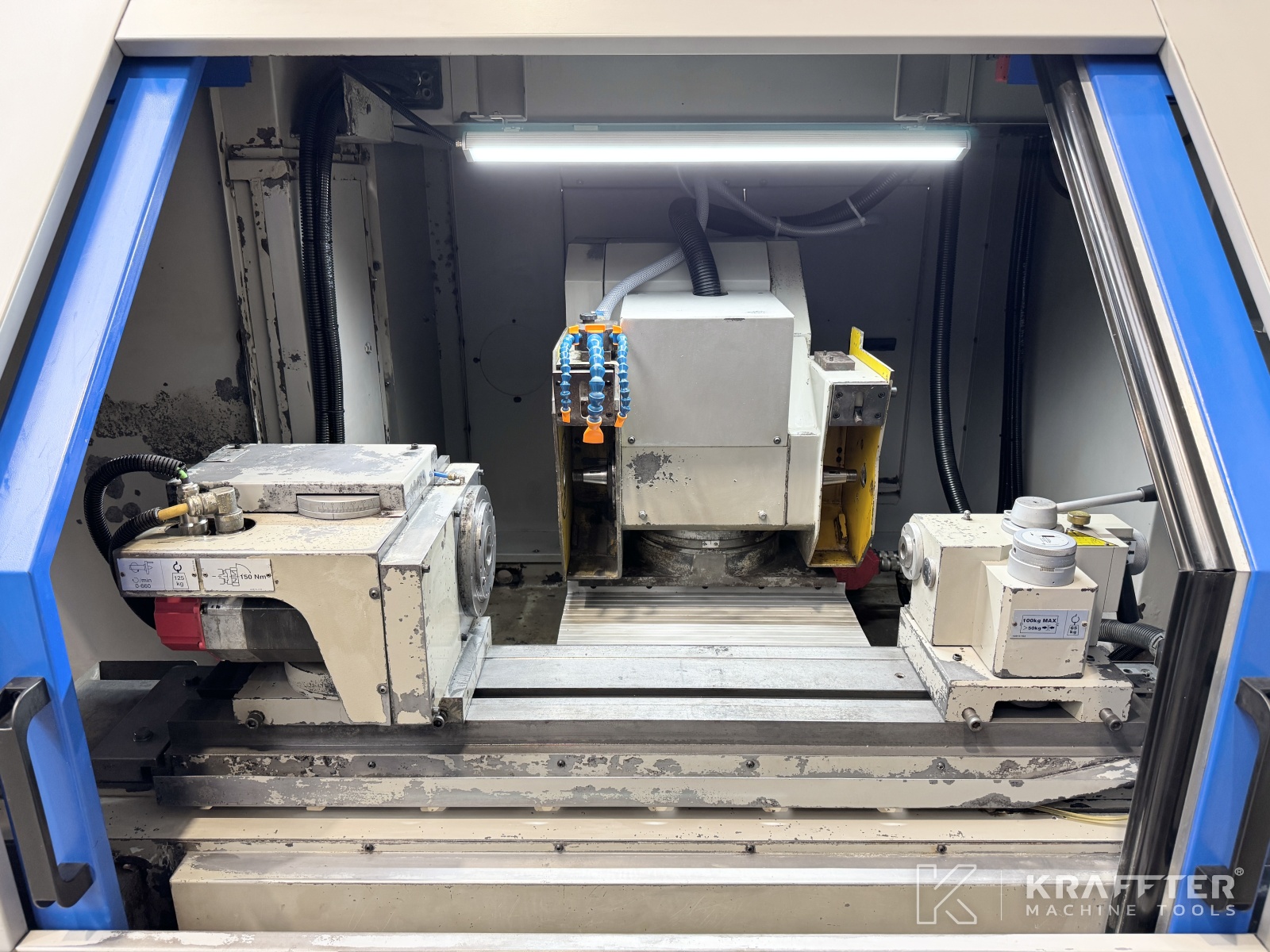

Razdalja med konicama
650 [mm]
Višina konic
160
Največji premer brušenja
300 [mm]
Največja dolžina brušenja
650 [mm]
Hod osi X
260 [mm]
Največja hitrost hoda os X
6000 [mm/min]
Ločljivost os X
0.0001 [mm]
Hod osi Z
750 [mm]
Največja hitrost hoda os Z
12000 [mm/min]
Ločljivost os Z
0.0001 [mm]
Največja hitrost brusilnega vretena
2672 [vrt/min]
Moč vretena nosilca brusnega kolesa
4 [kW]

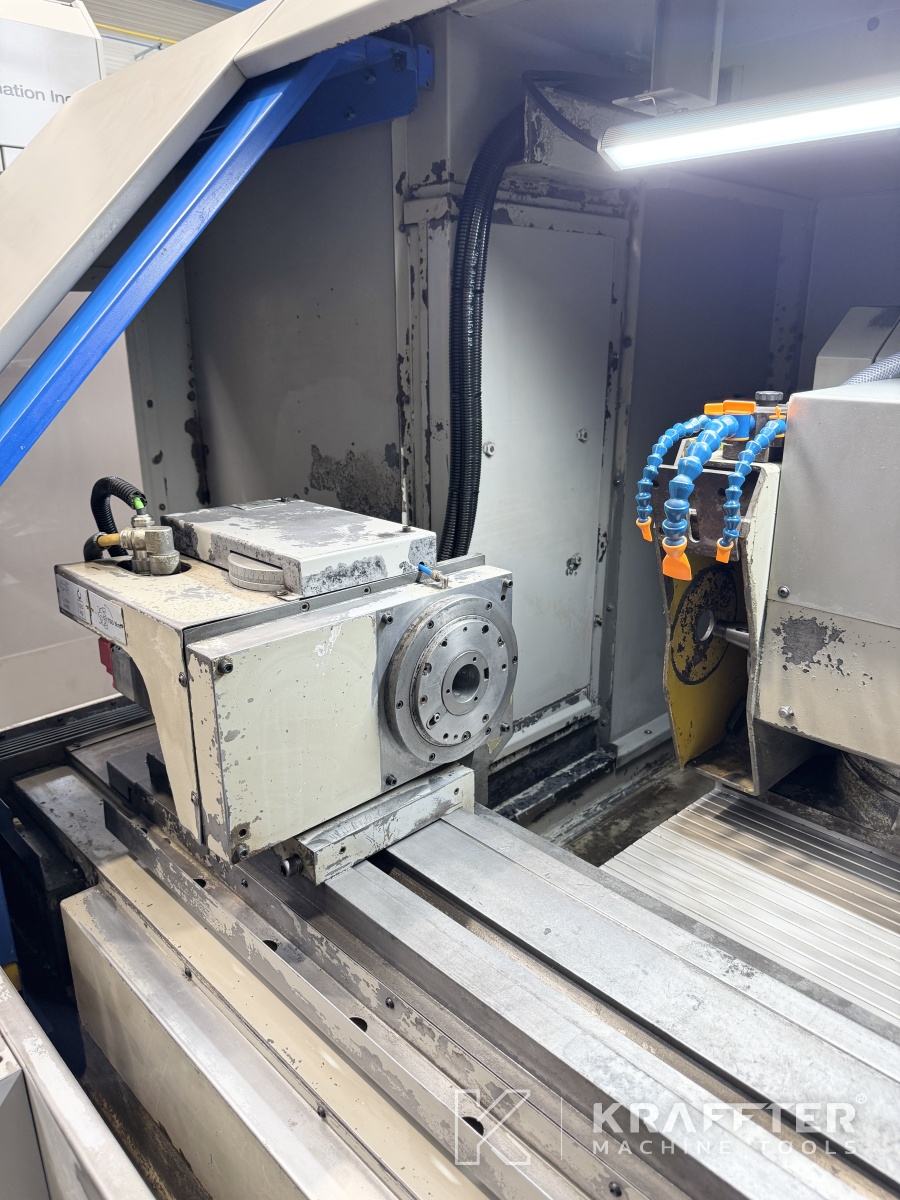

Kotni hod os B : kotni pomik mize
-190 / +45 [°]
Natančnost indeksiranja osi B
0.001 [°]

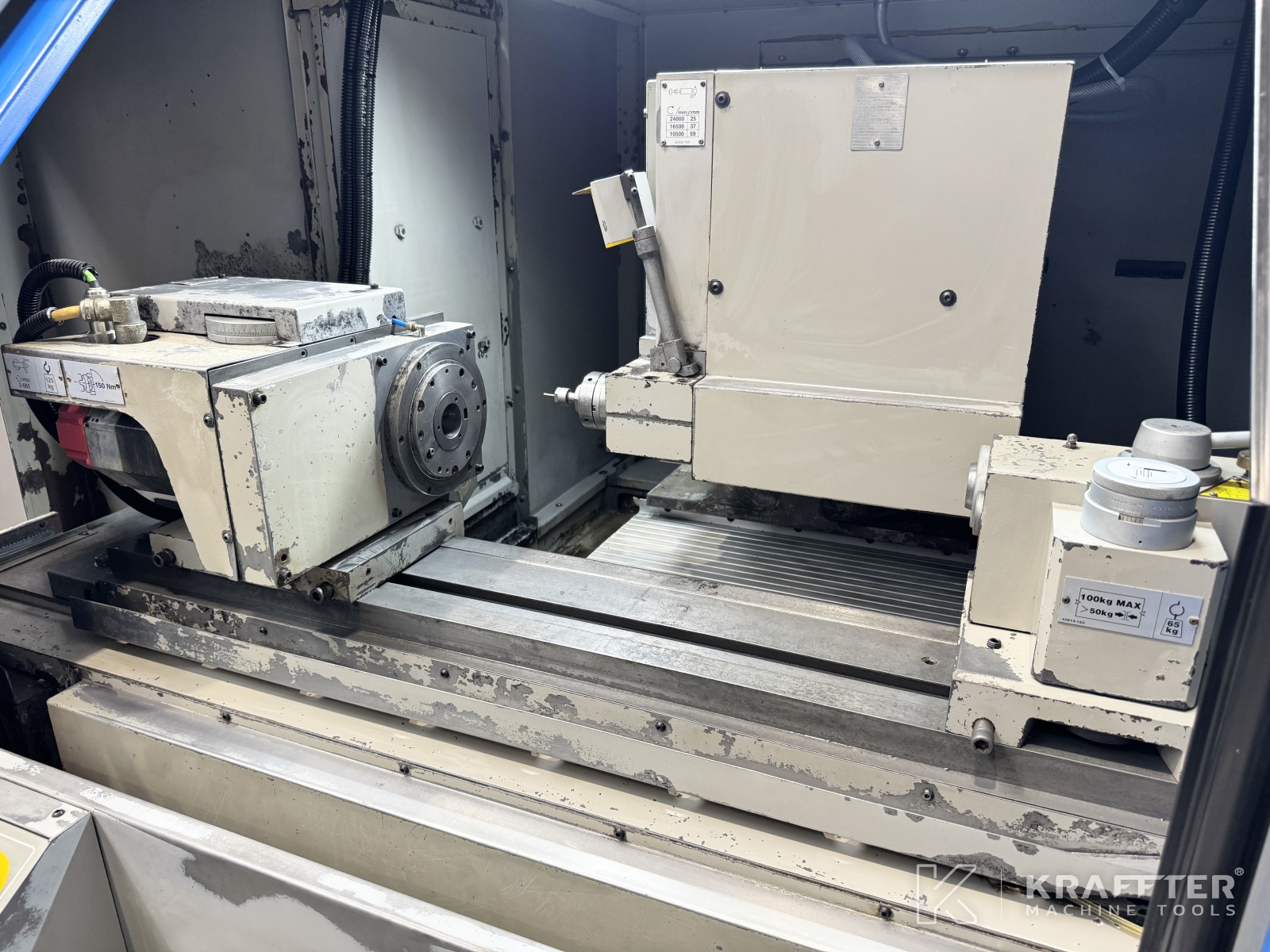

Notranji stožec vretena obdelovanca
MT5

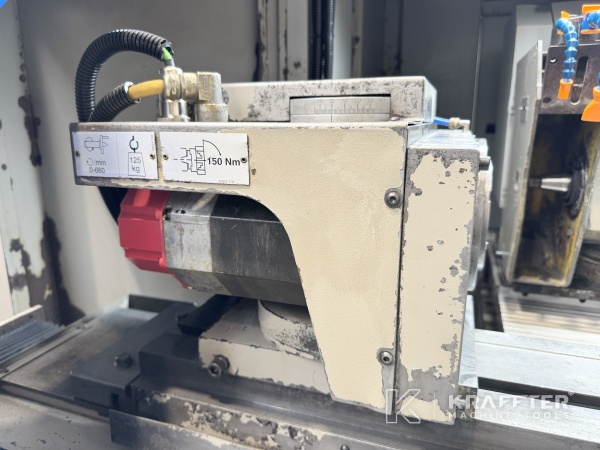

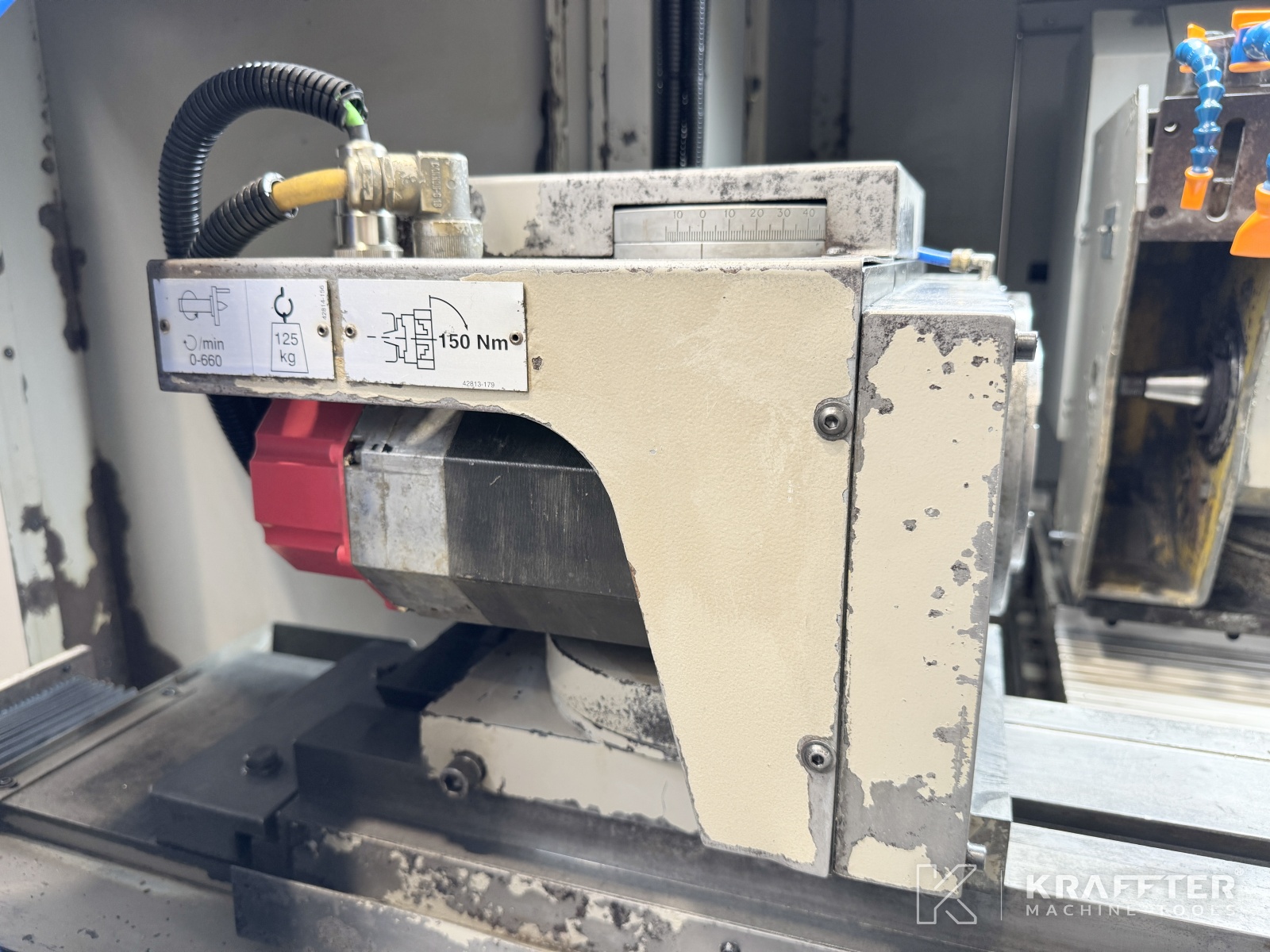

Največja hitrost vretena obdelovanca
660 [vrt/min]
Največja dovoljena teža čelne glave med centri
100 [Kg]
Kot vrtenja glave obdelovanca
+90 / -15 [°]
Stožec konjička
MT3
Hod pinole konjička
30 [mm]

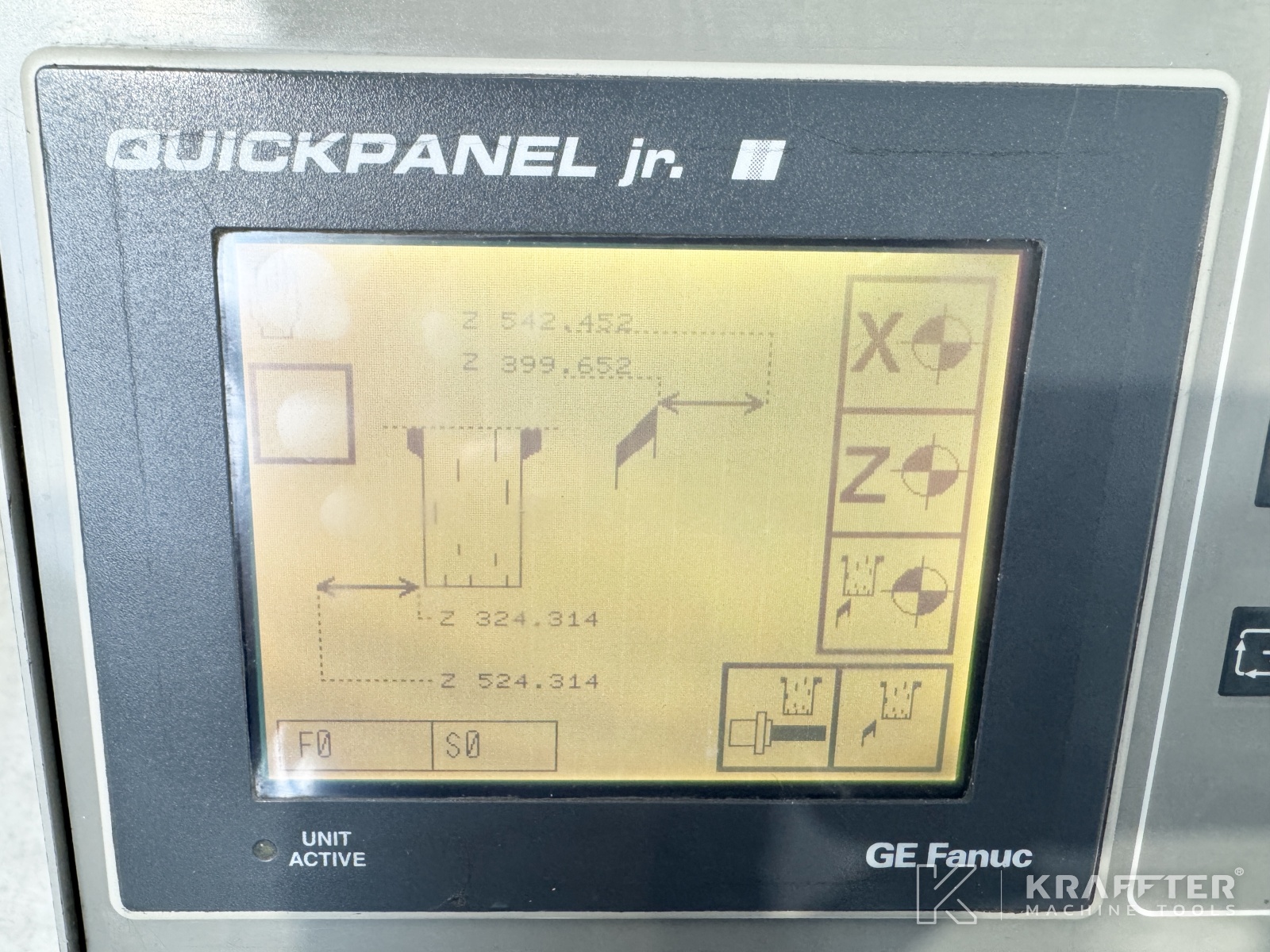

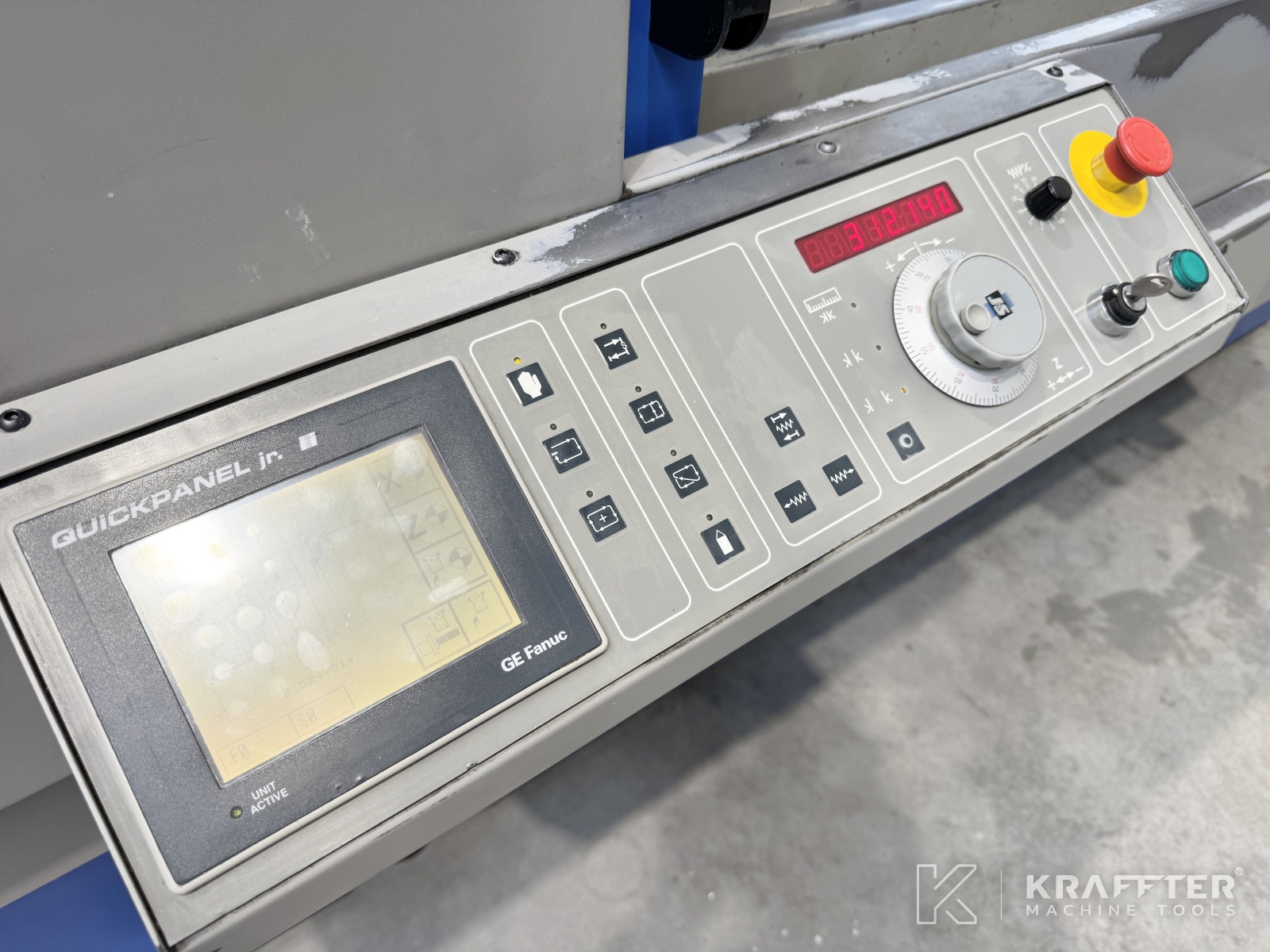

Nadzorna plošča na dotik
FANUC QuickPanel G E
Napajalna napetost
400 [V]
Uteži
5000 [Kg]
Dodatne informacije
VKLJUČENA OPREMA:
x1 ročno indeksirana os B

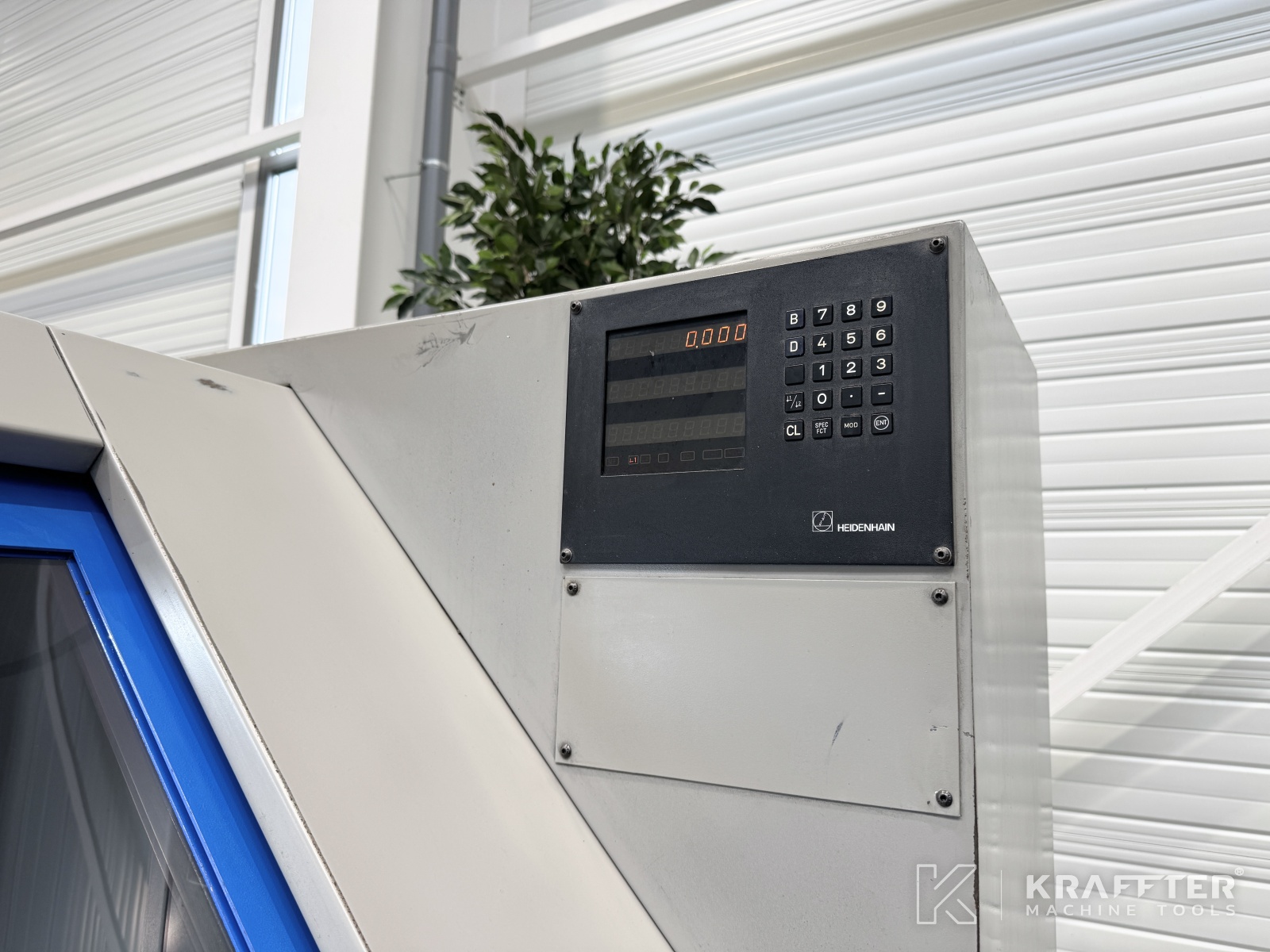

x1 prikazovalnik dimenzij HEIDENHAIN (indeksiranje osi B, ločljivost 0,001°)
x2 HEIDENHAIN skale na dveh linearnih oseh X in Z
x1 vreteno za notranje brušenje

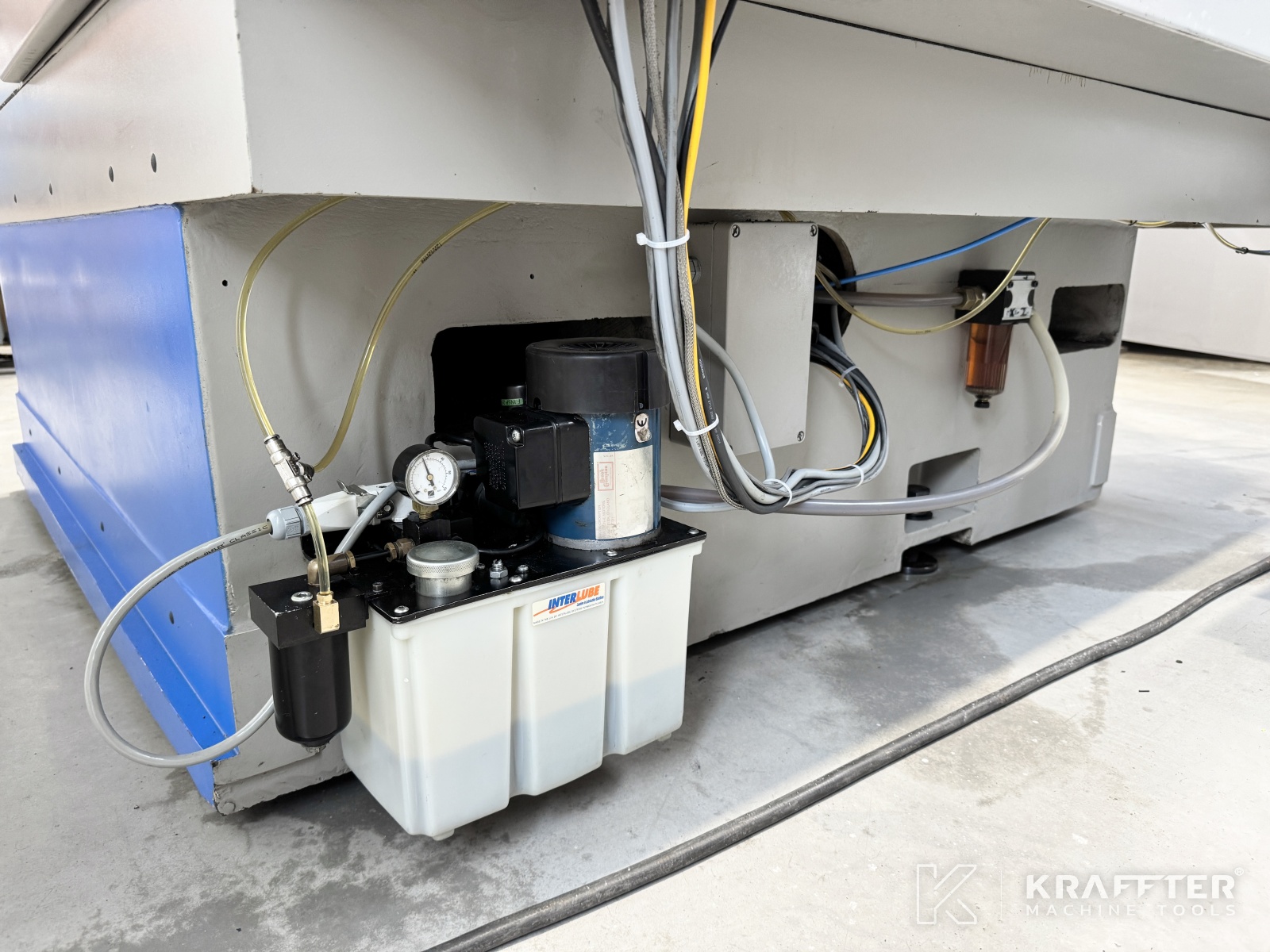

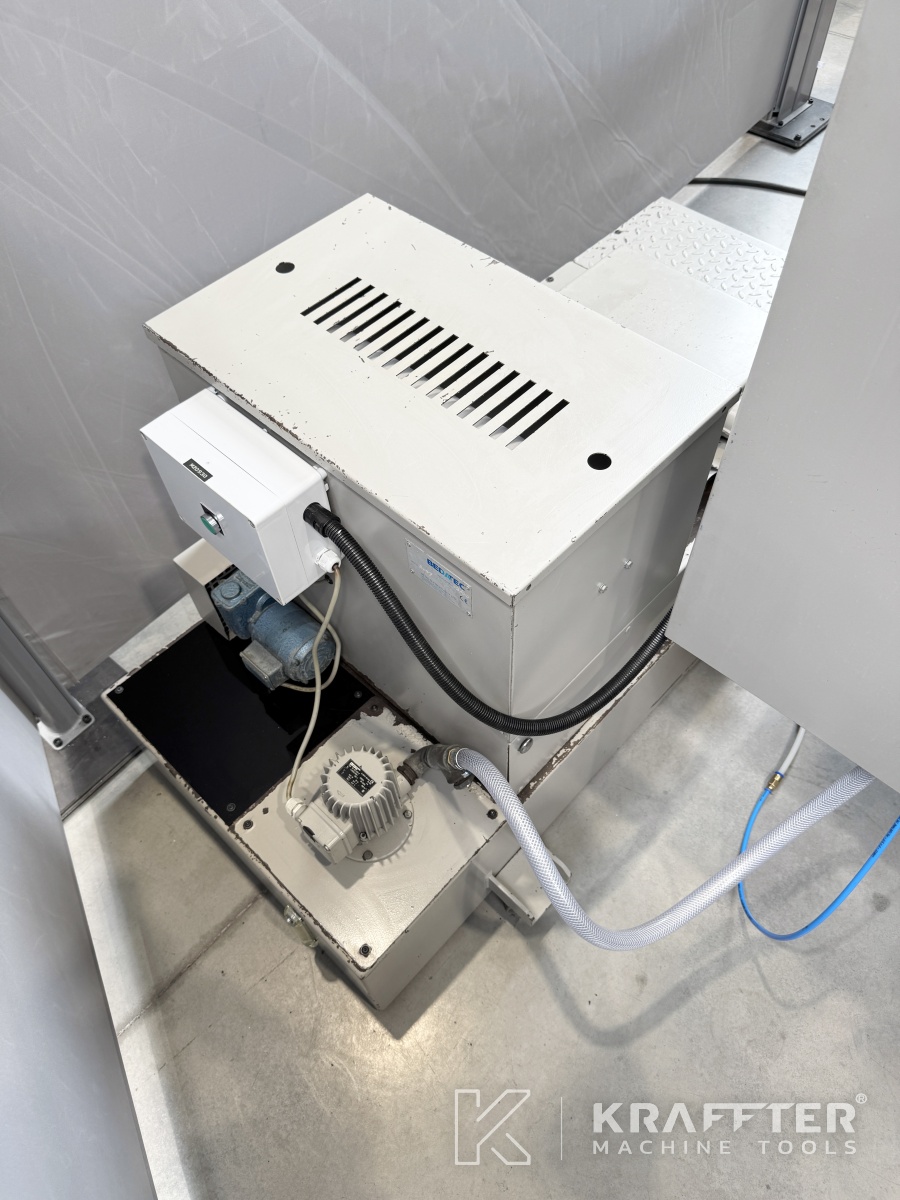

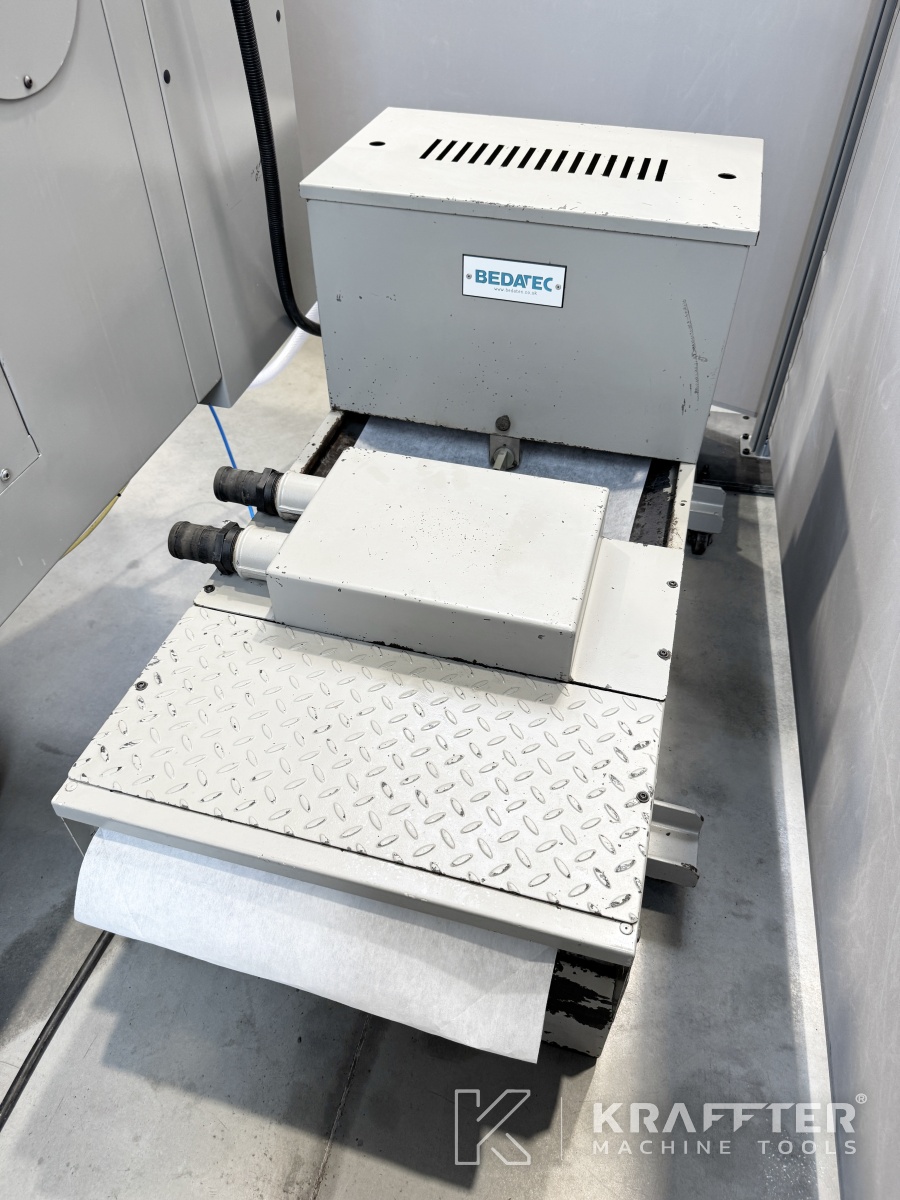

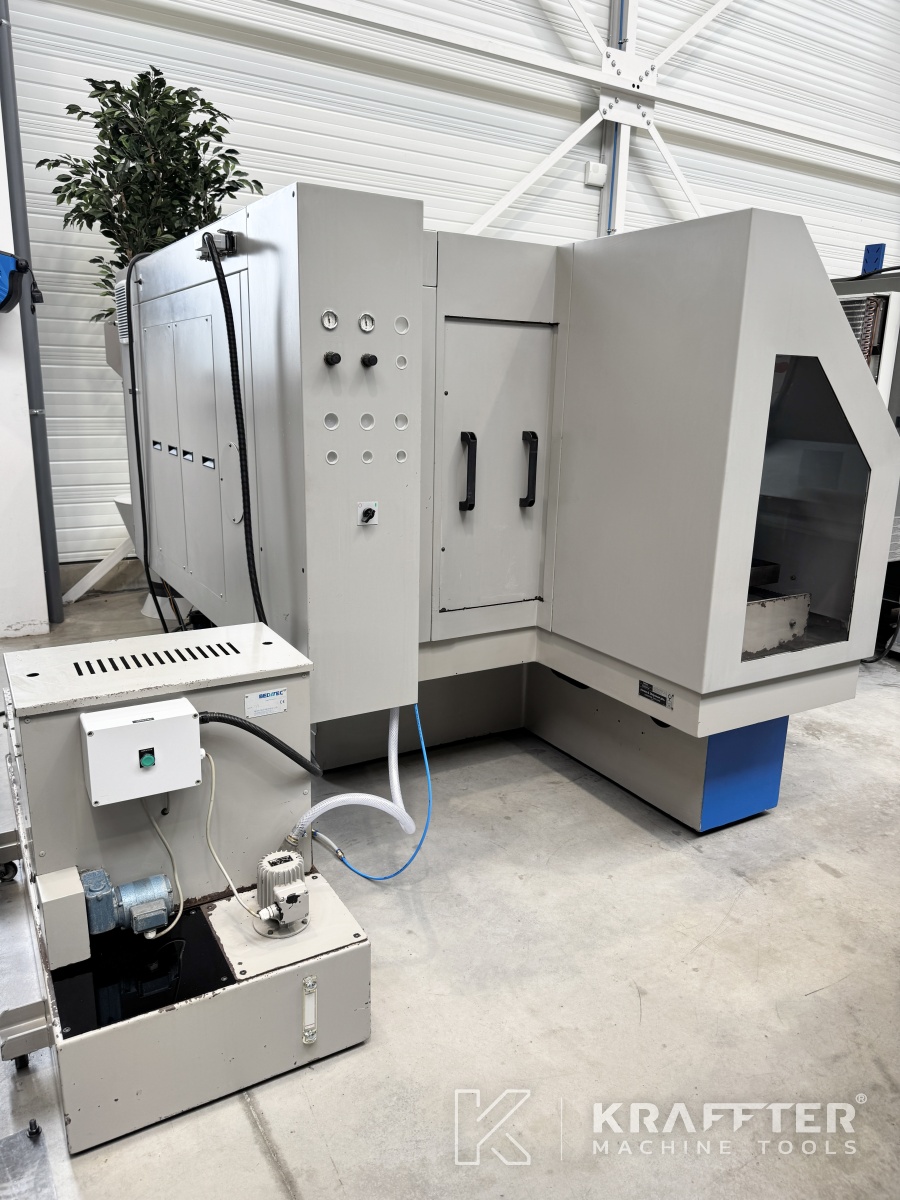

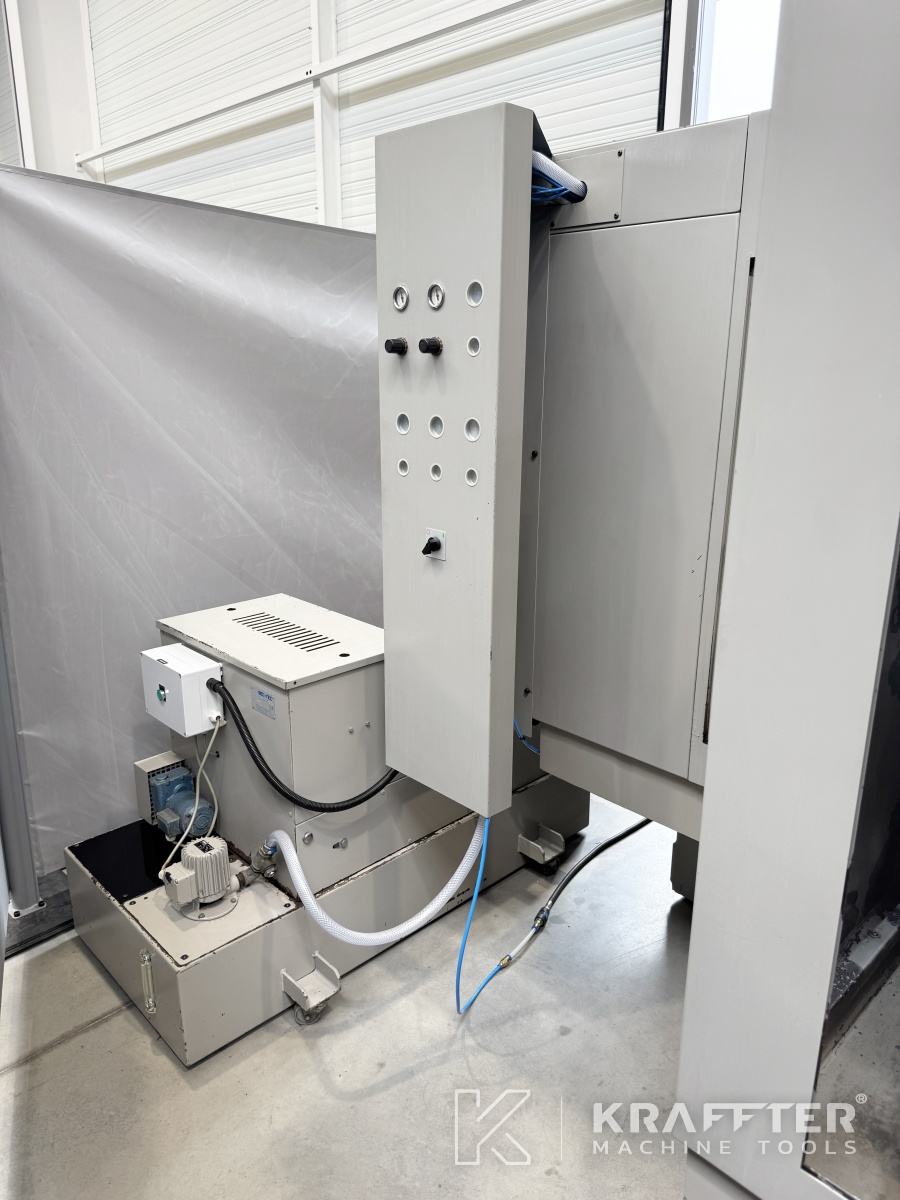

x1 papirnati filter + posoda za hladilno tekočino

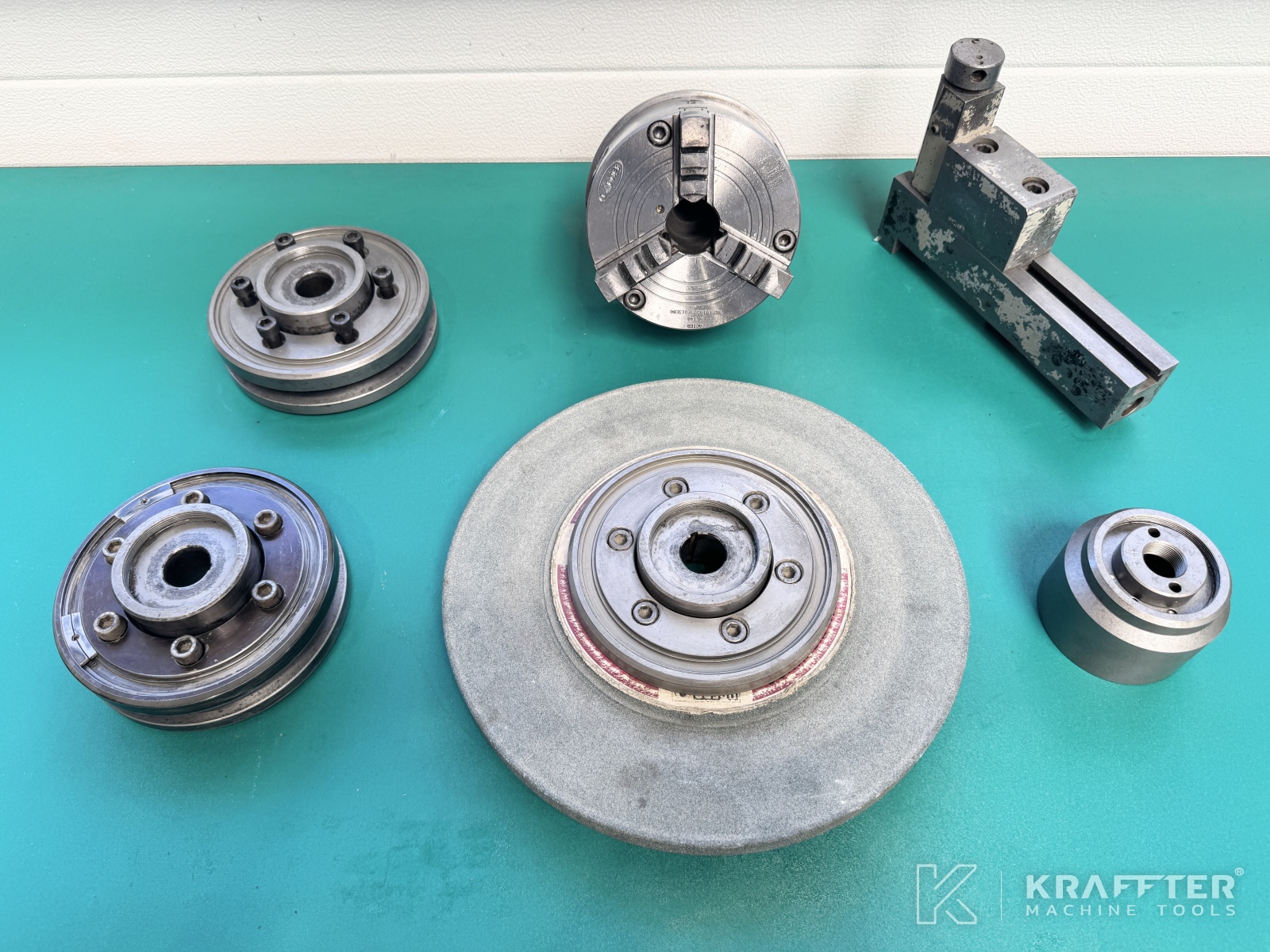

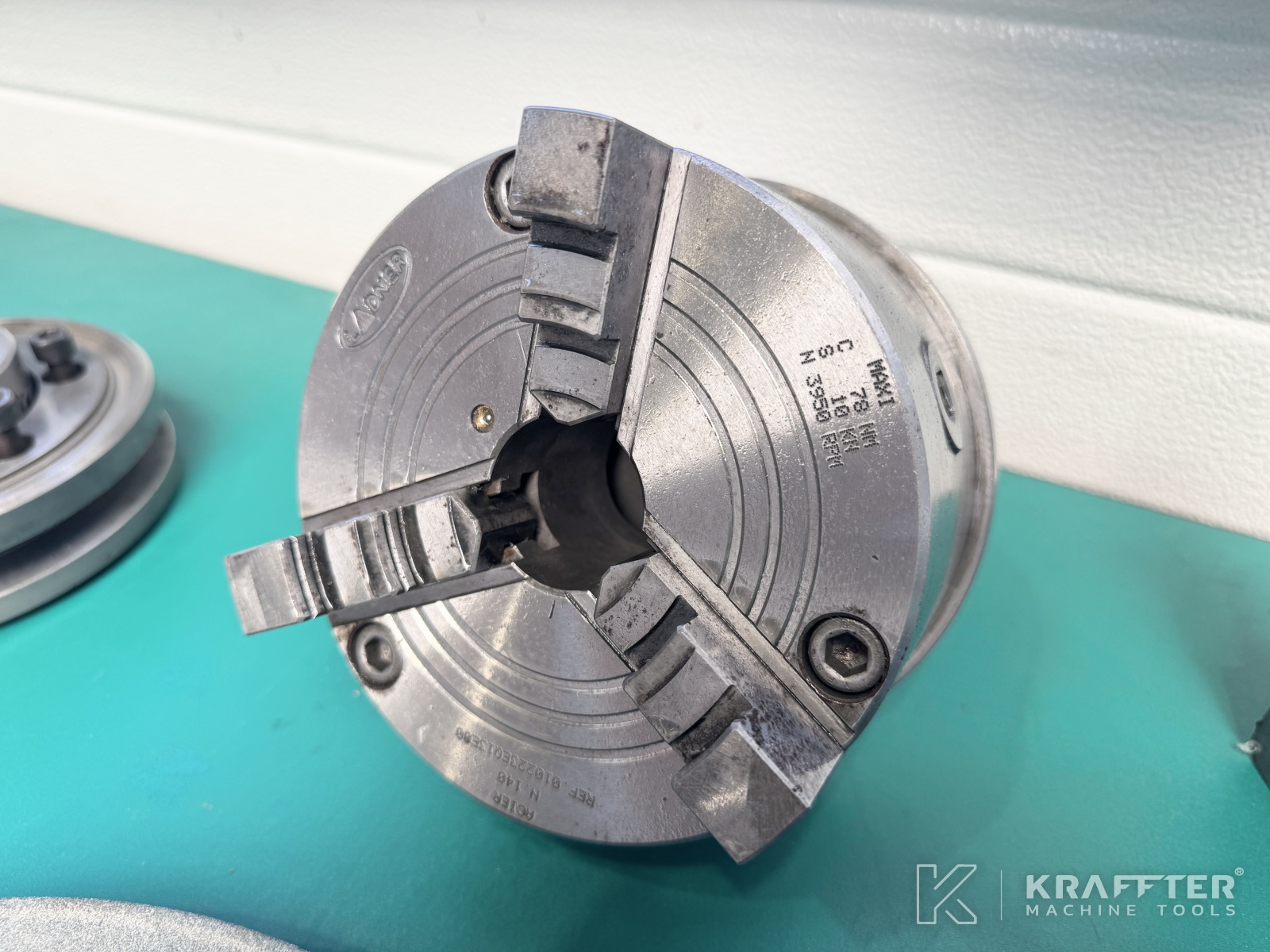

x1 tričeljustno vpenjalno držalo LADNER
x1 komplet zunanjih trdih čeljusti
x1 komplet notranjih trdih čeljusti
x1 suha točka
x4 zunanje kolesne prirobnice
x1 namizni diamantni rezalnik

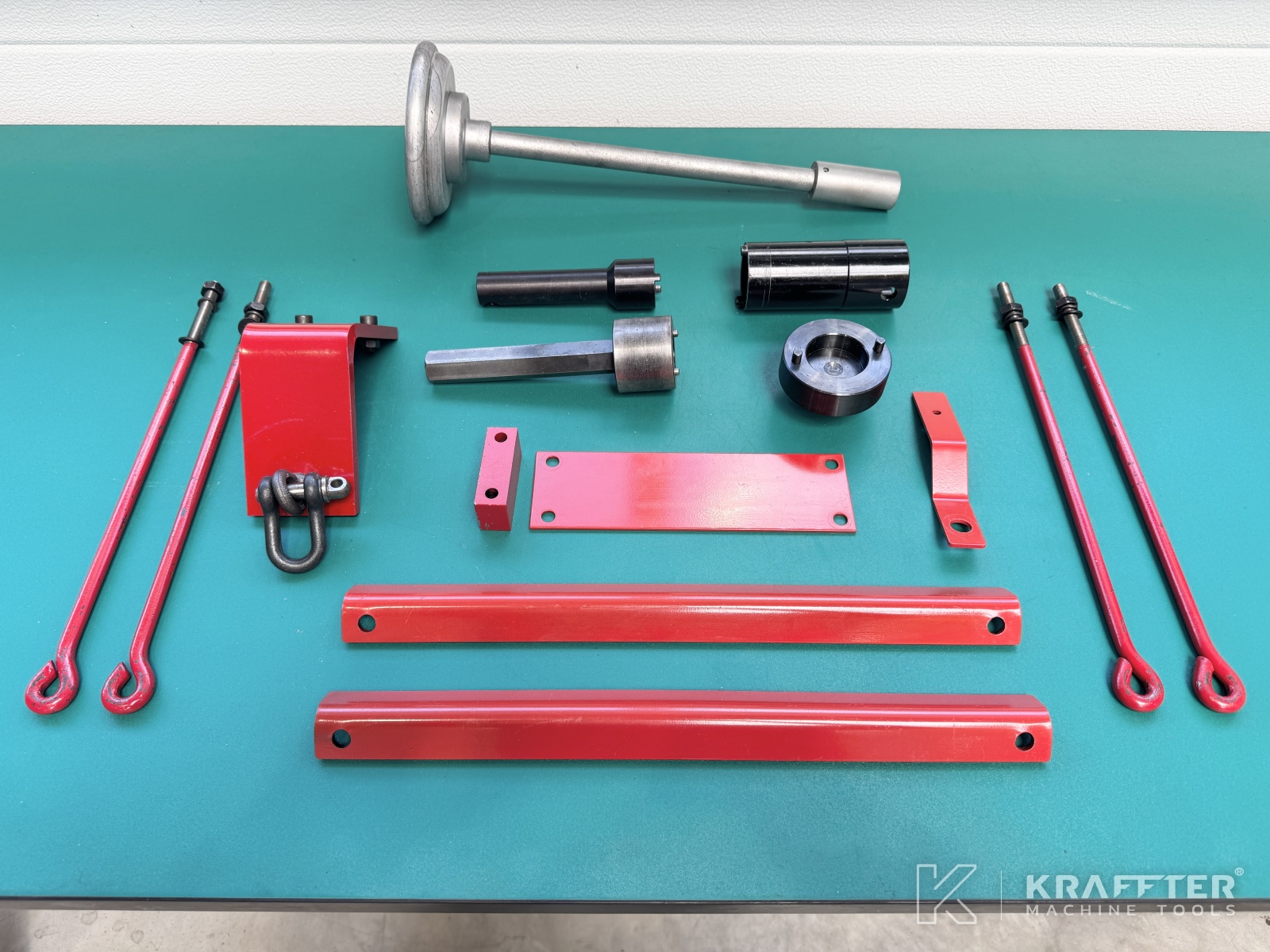

x1 komplet objemk za zaklepanje osi
x1 komplet navodil za uporabo
x1 dokumentacija "Električni diagrami"

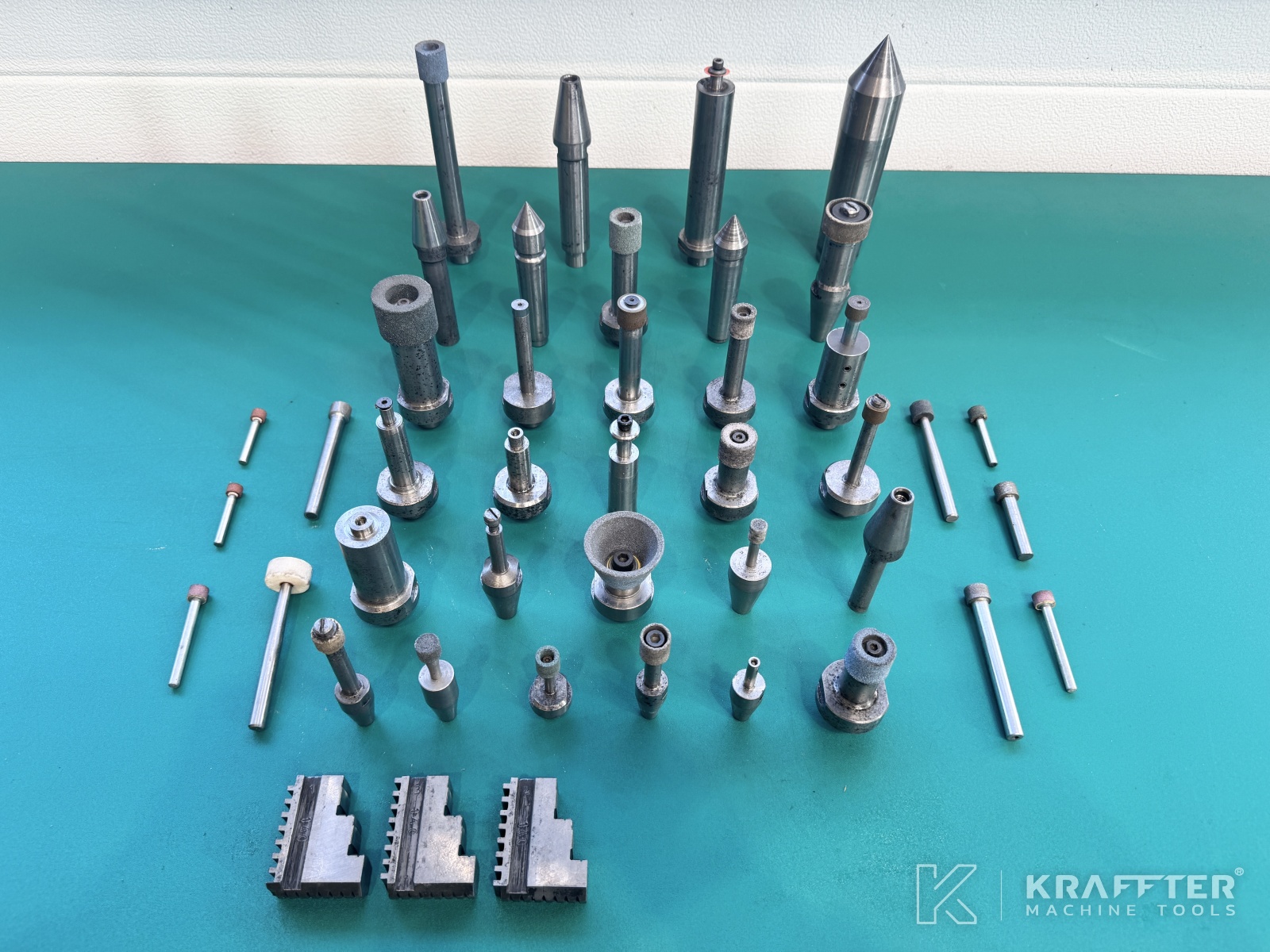

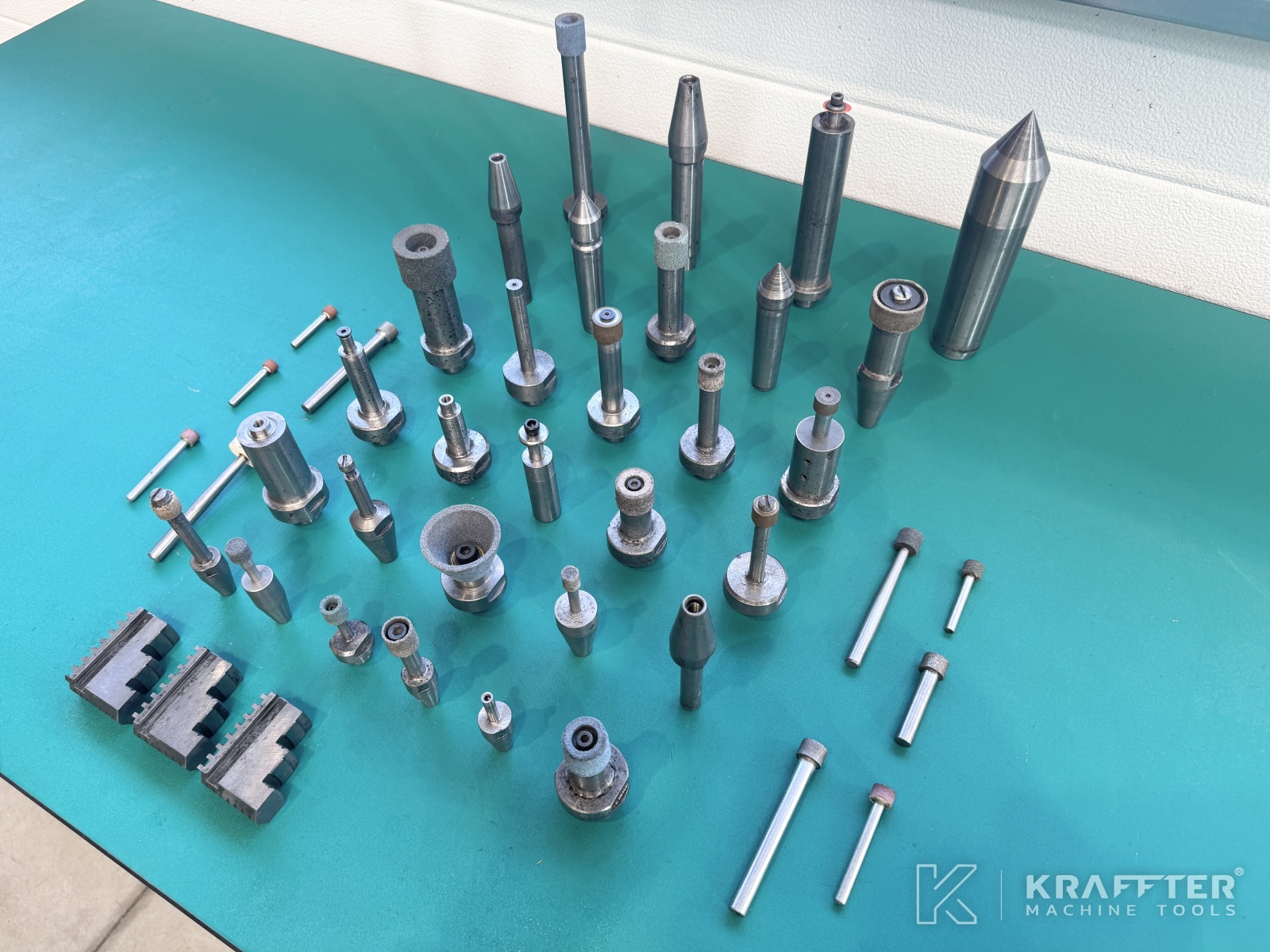

Različna notranja držala za brusilna kolesa
