Prodano

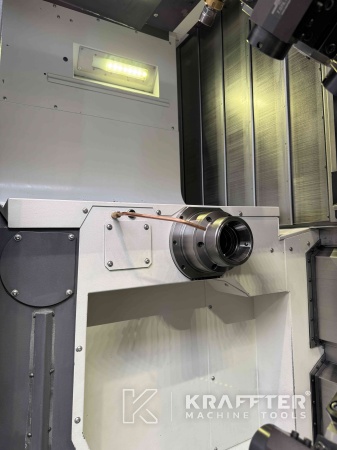

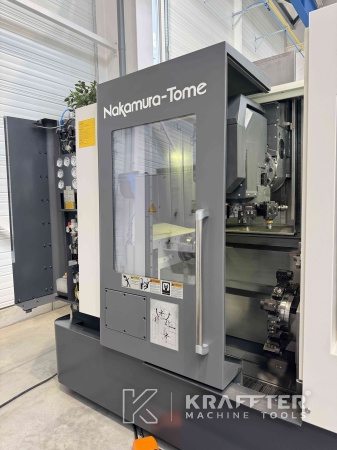

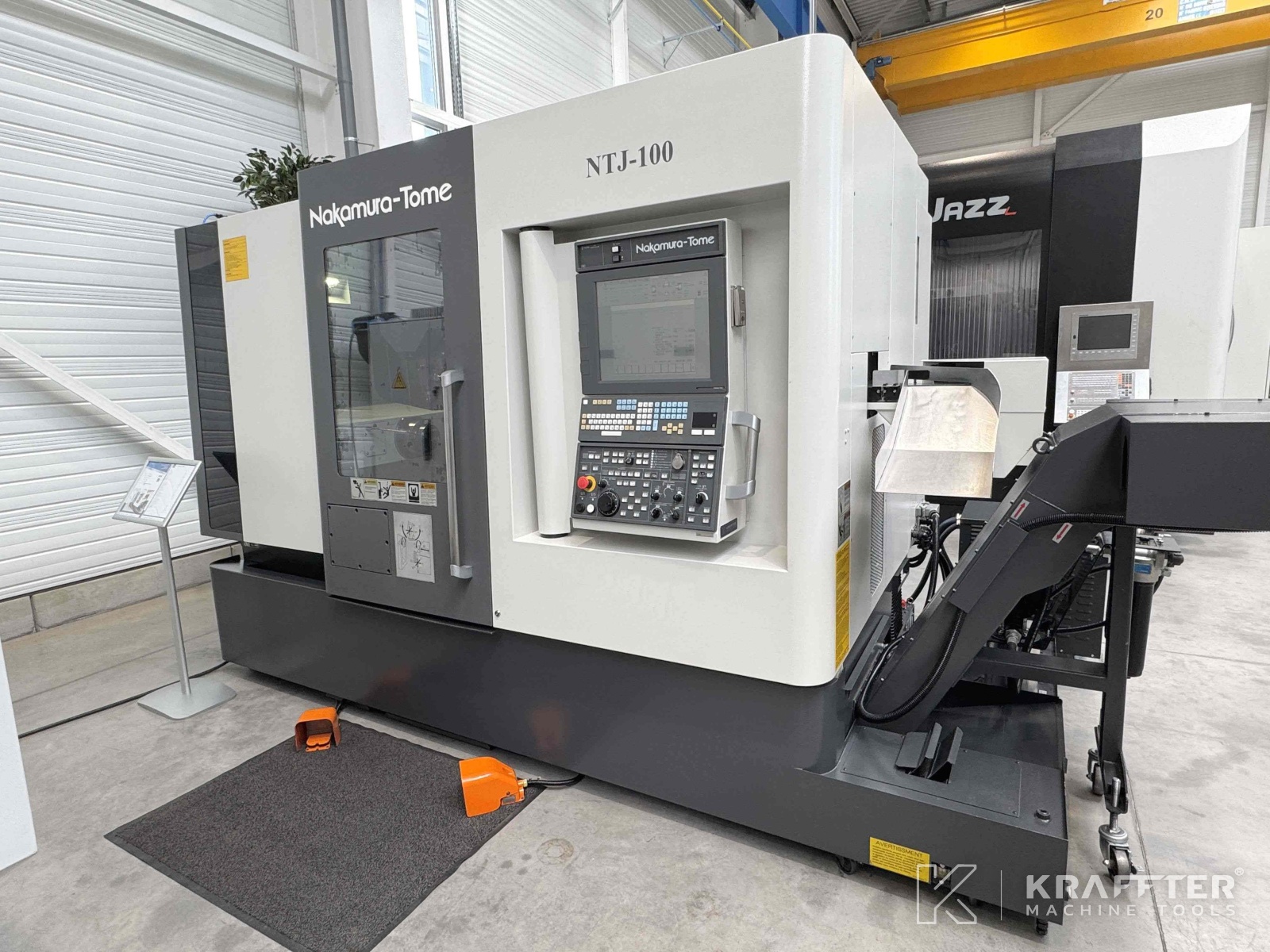

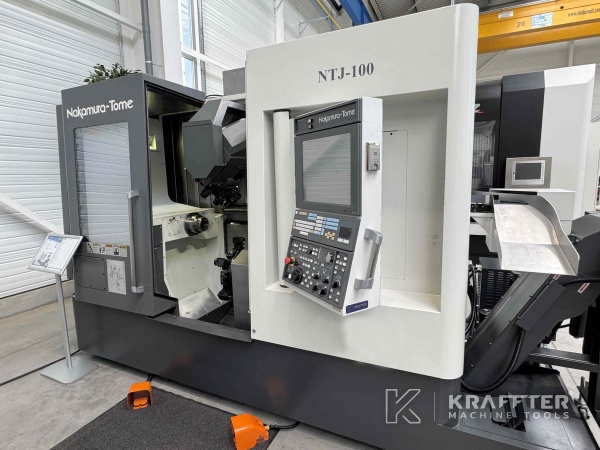

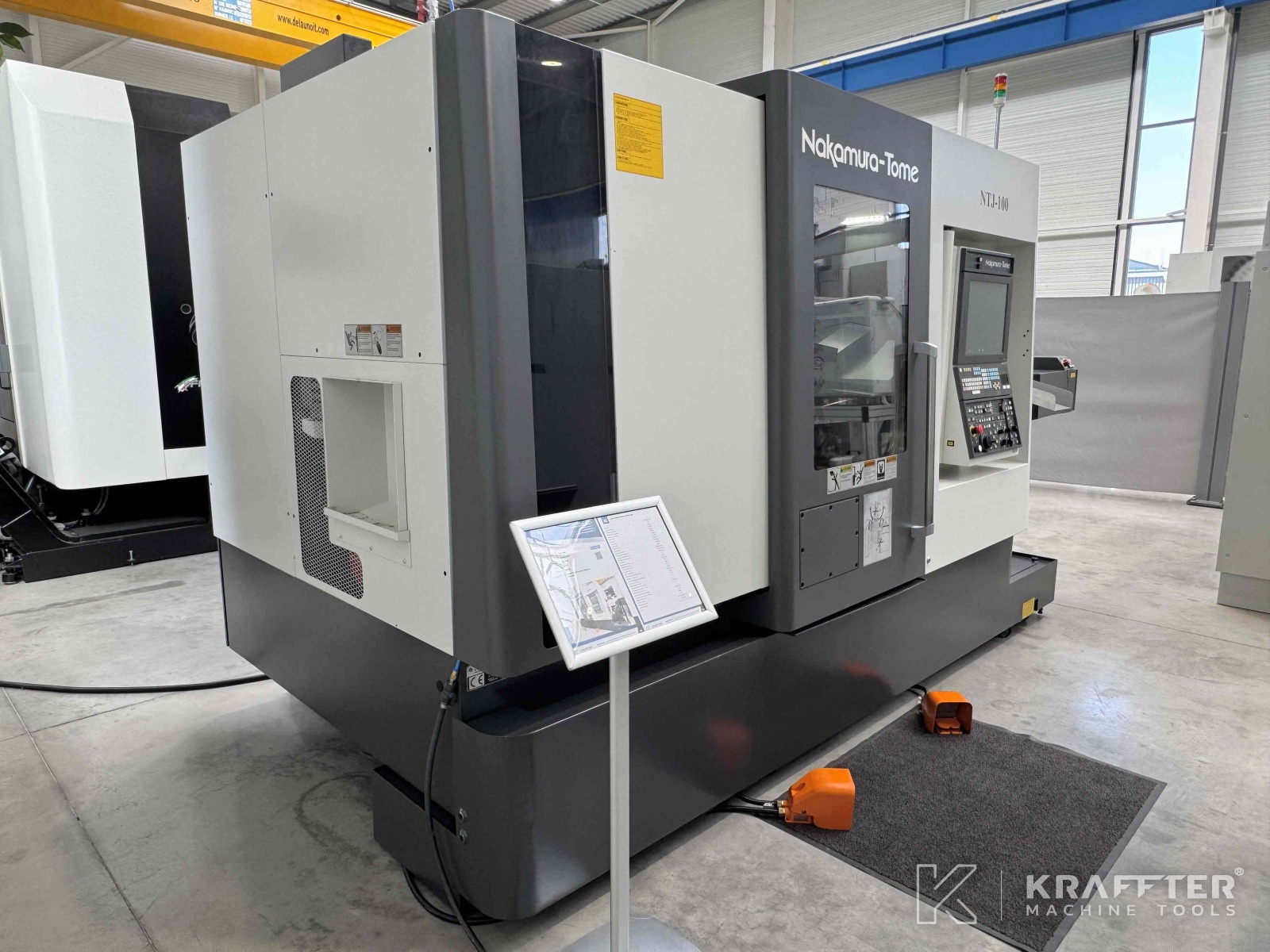

Vrsta stroja : Stružnica CNC
Blagovna znamka : NAKAMURA-TOME
N° de stock: 90150
Model : NTJ 100
Leto : 2014
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije

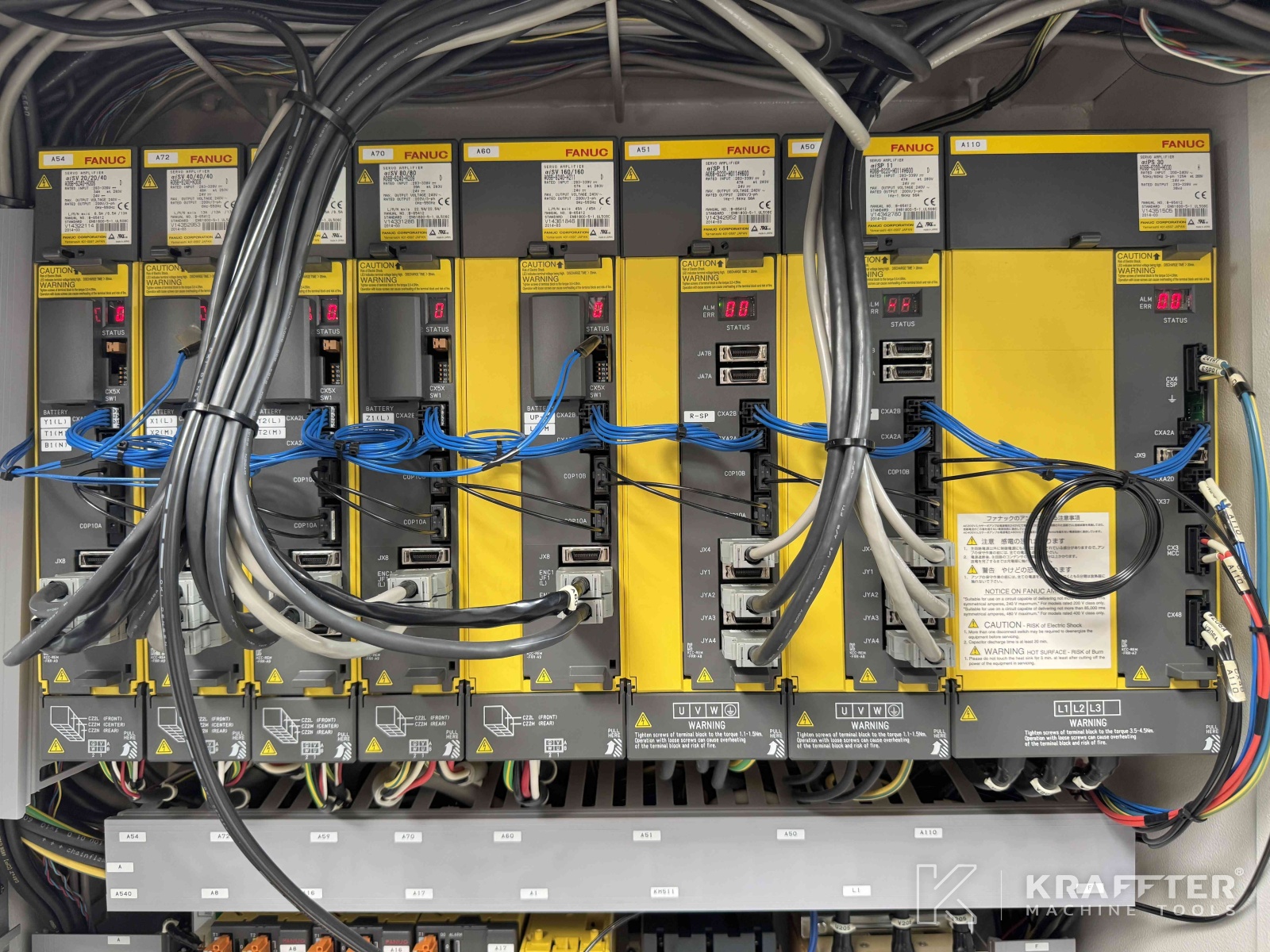

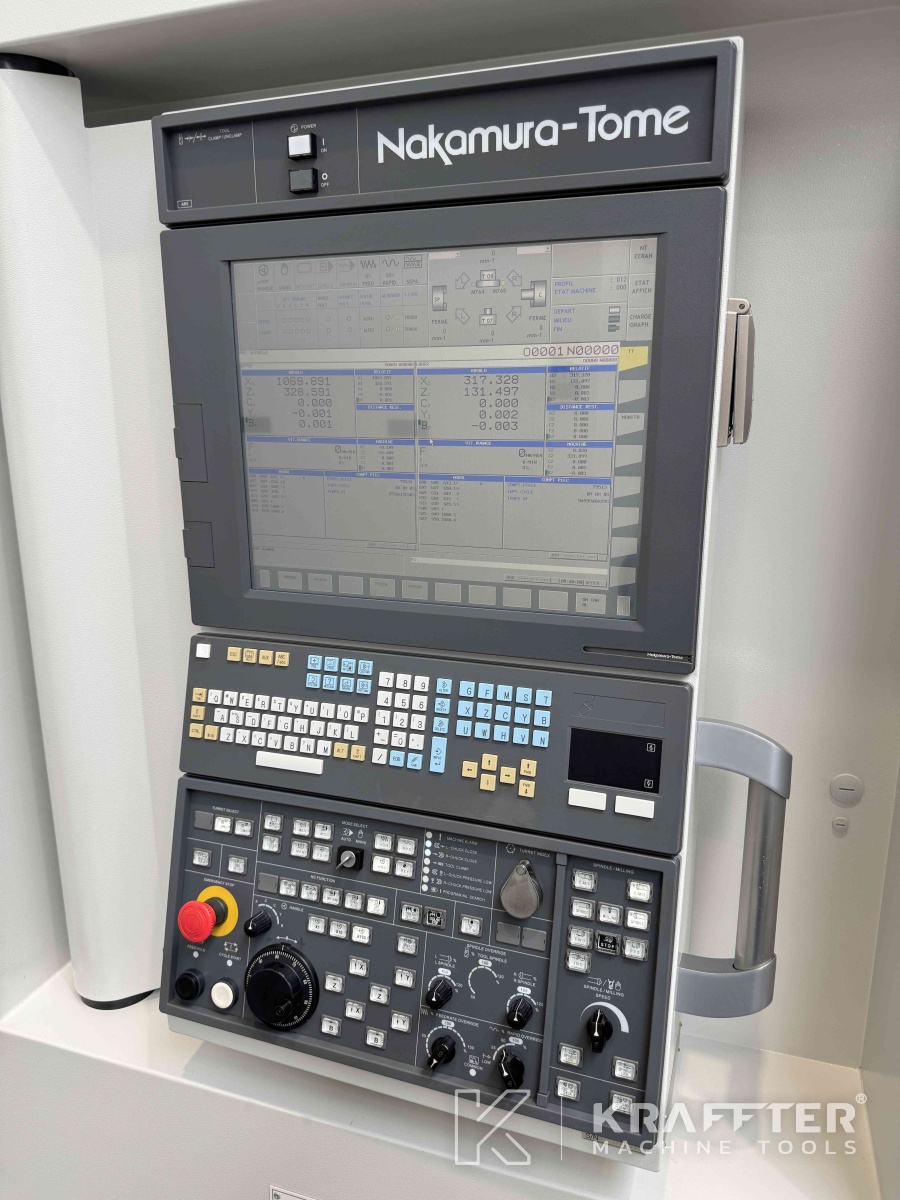

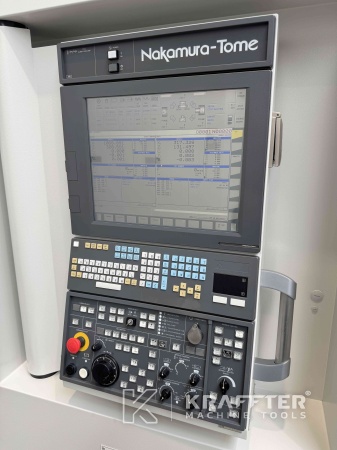

Vrsta CNC
FANUC 31i-B-NT-IPS
Barvni zaslon na dotik
19 ["]
Razdalja med vreteni
910 [mm]
Največji premer struženja
175 [mm]
Največja obdelovalna dolžina
678 [mm]
Hod osi Z1
1040 [mm]
Hod osi X1
330 [mm]
Hod osi Y1
+/- 40 [mm]
Hod osi Z2
678 [mm]
Hod osi X2
127.5 [mm]
Pomik osi Y2
+/- 32.5 [mm]
Kotni hod os B : kotni pomik mize
182 [°]
Hitrost hitrega pomika os X
20000 [mm/min]
Hitrost hitrega pomika os Z
40000 [mm/min]
Hitrost hitrega pomika os Y
6000 [mm/min]

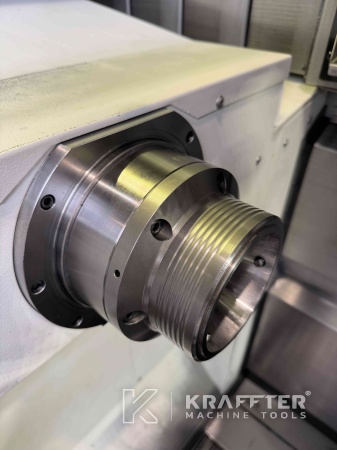

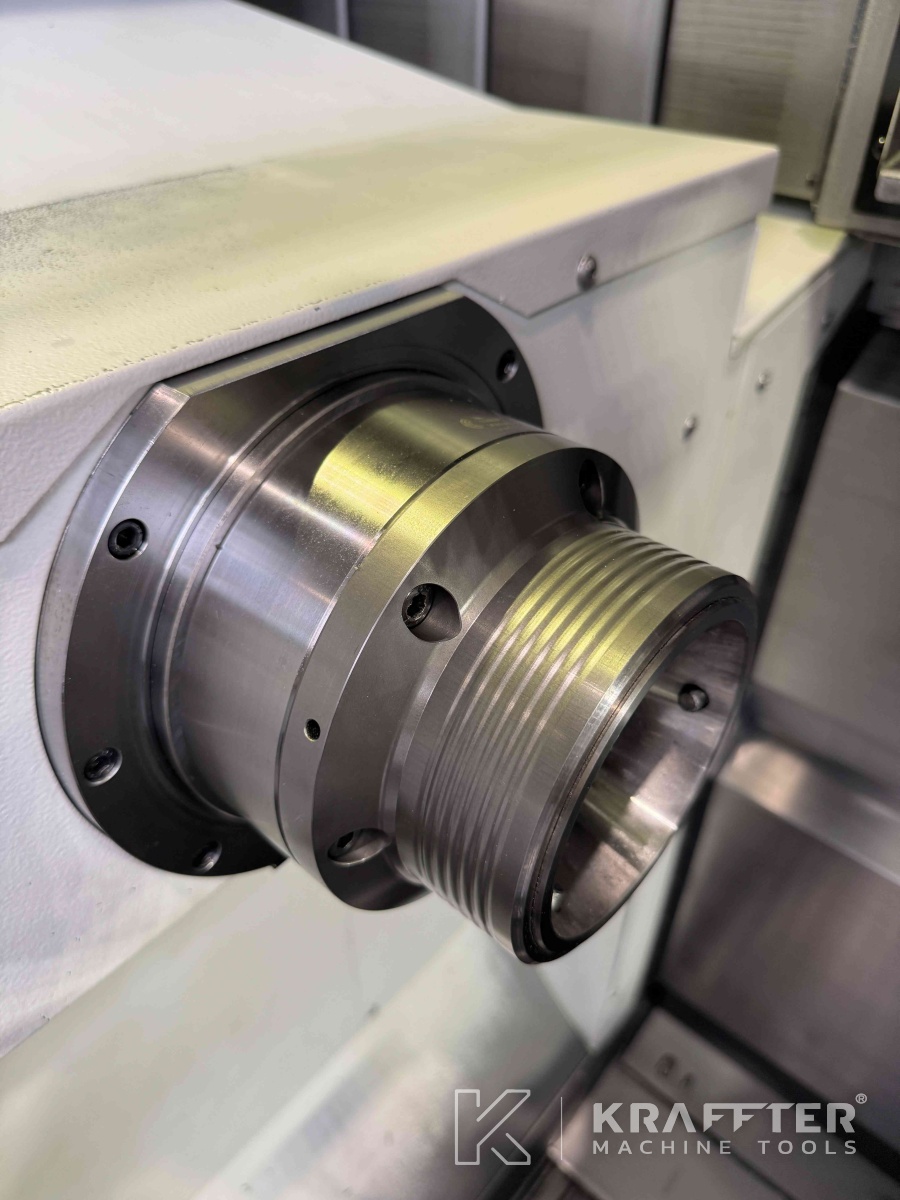

Nos vretena
A2-6"
Največji premer palice
65 [mm]
Največja hitrost vretena
4500 [vrt/min]
Natančnost indeksiranja osi C
0.001 [°]
Moč vretena
11 [kW]
Nos protivretena
A2-5"
Največji premer palice v protivretenu
42 [mm]
Največja hitrost protivretena
5000 [vrt/min]
Natančnost indeksiranja osi C protivretena
0.001 [°]
Moč protivretena
7.5 [kW]

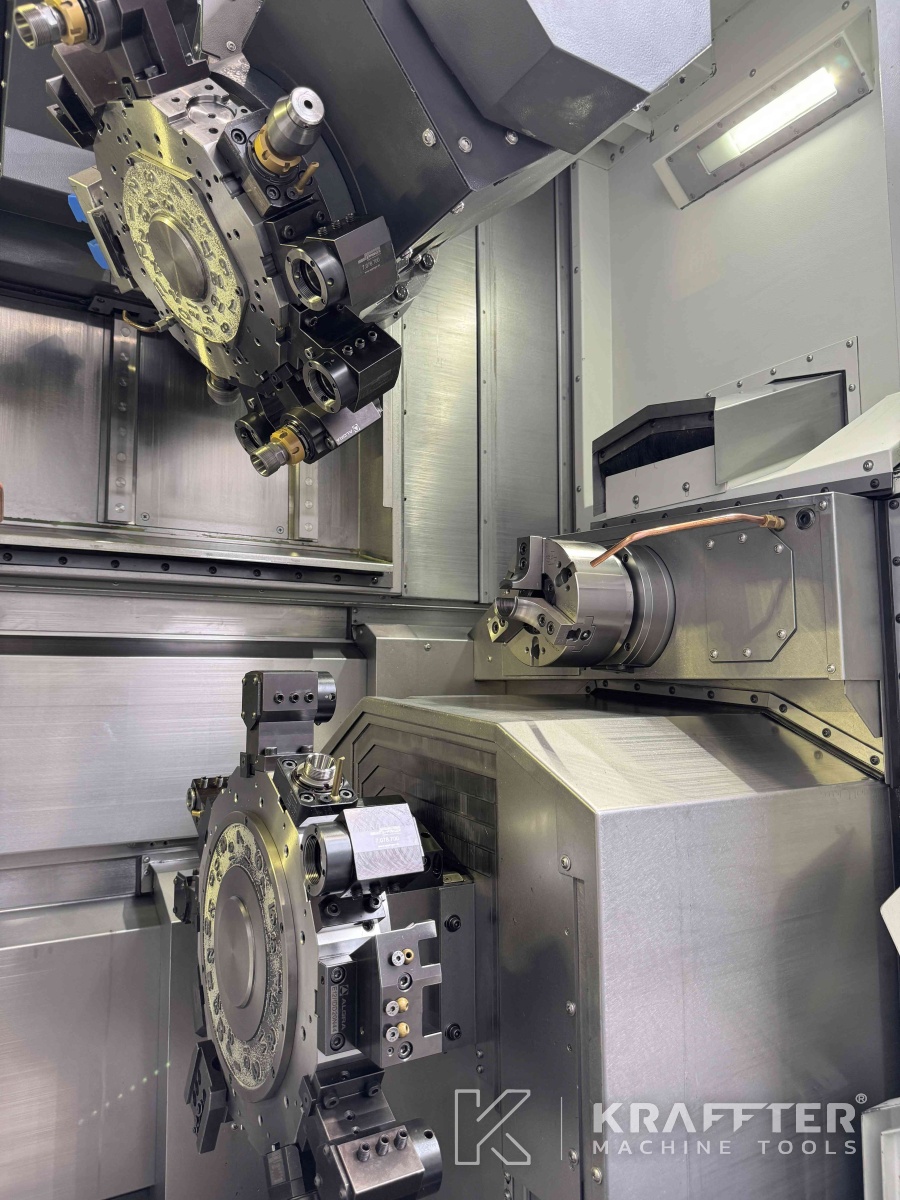

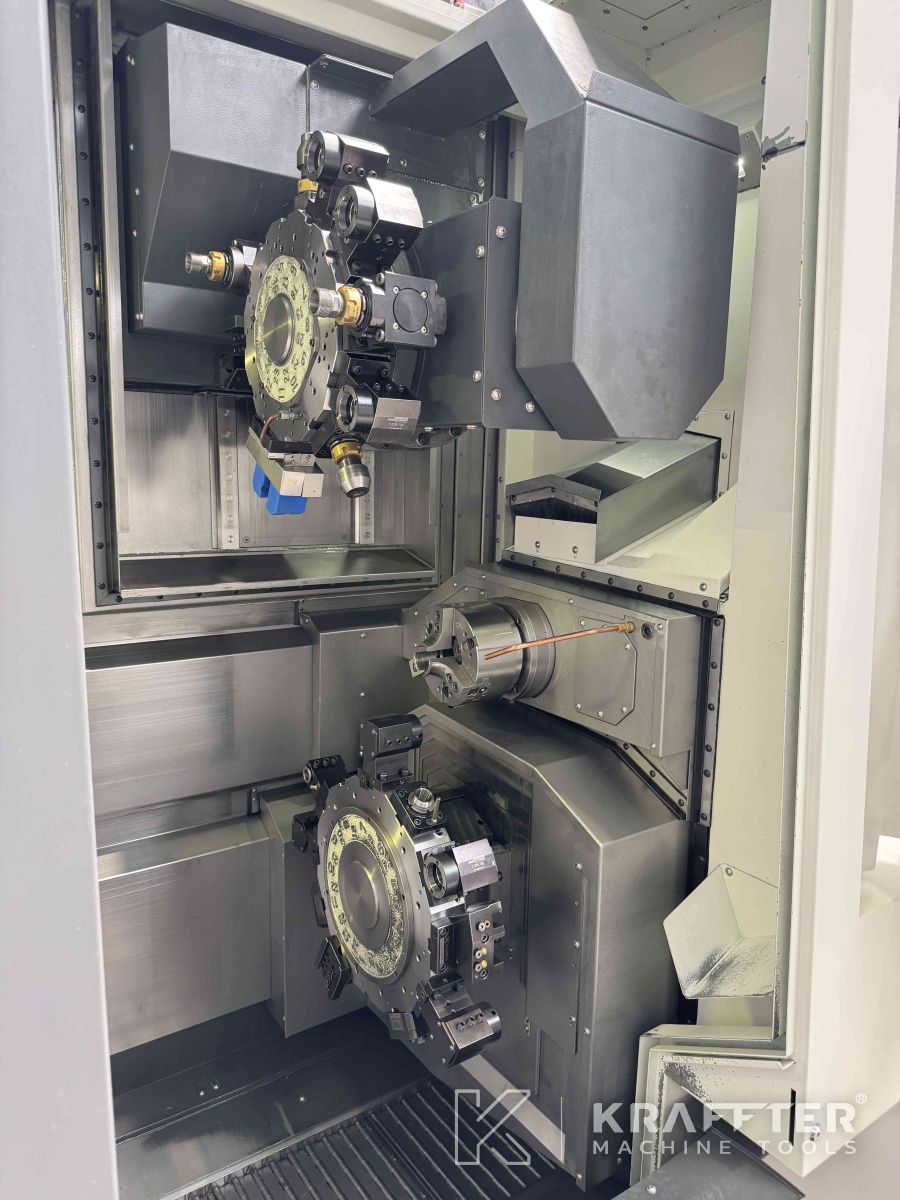

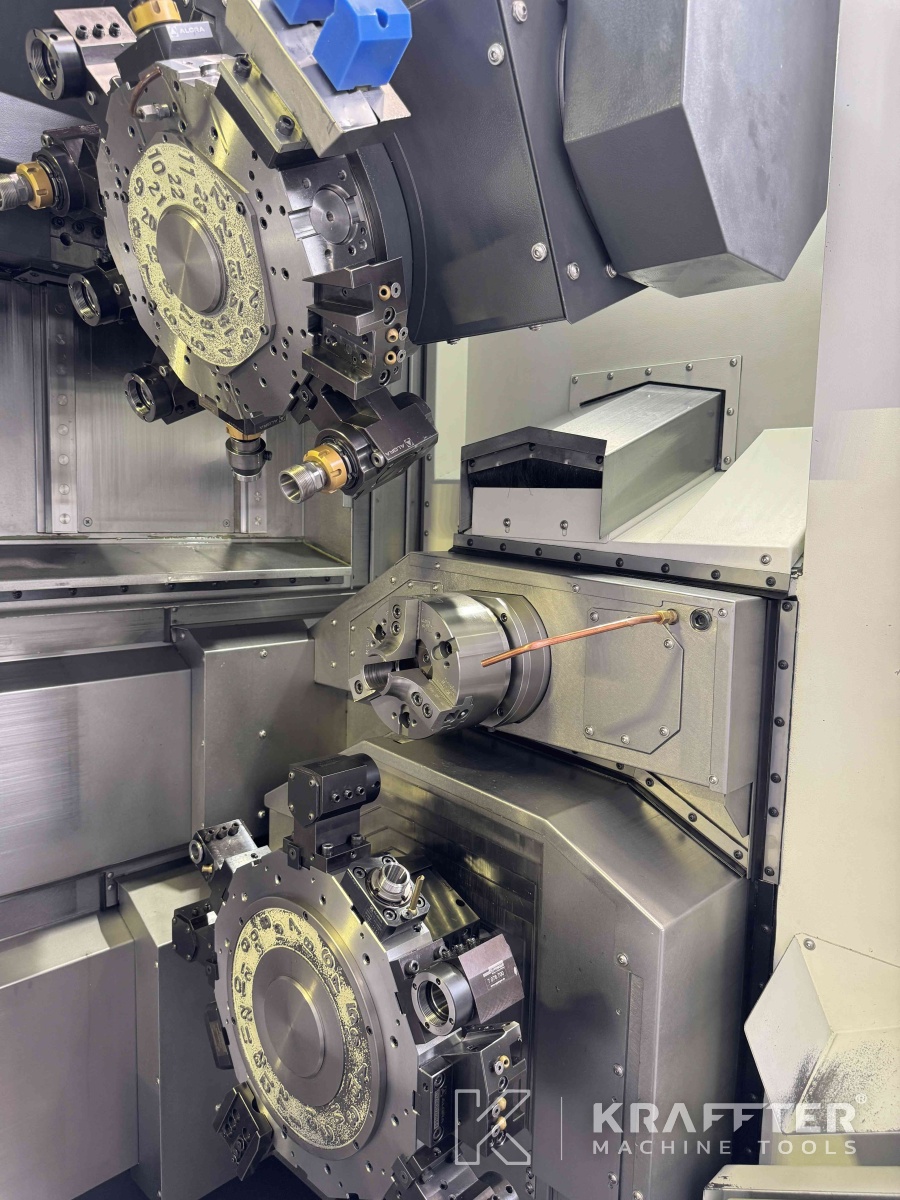

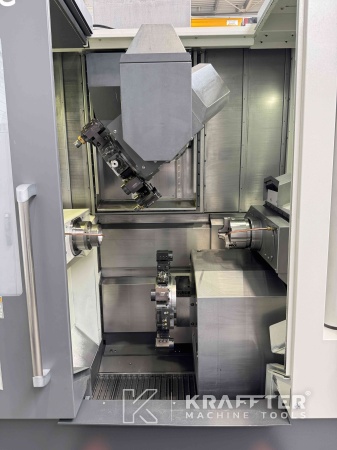

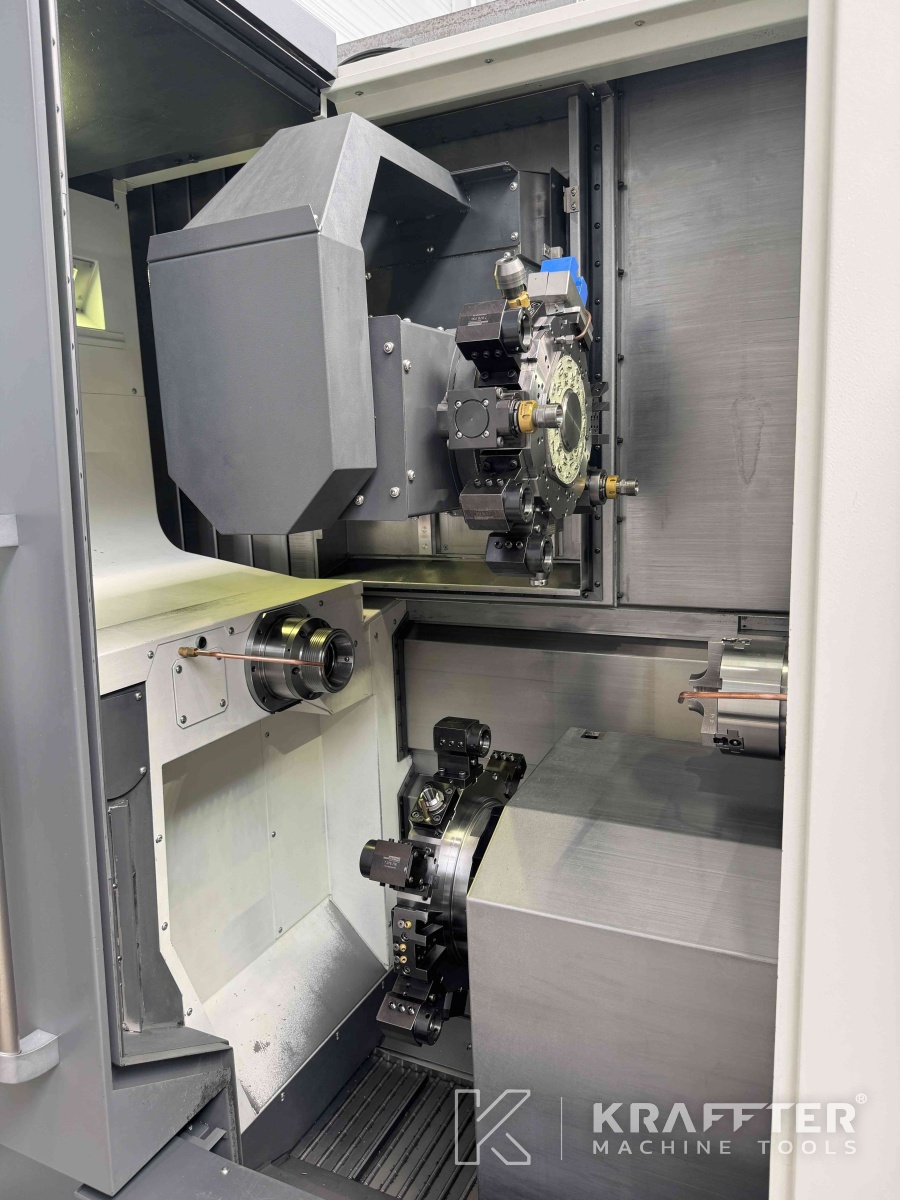

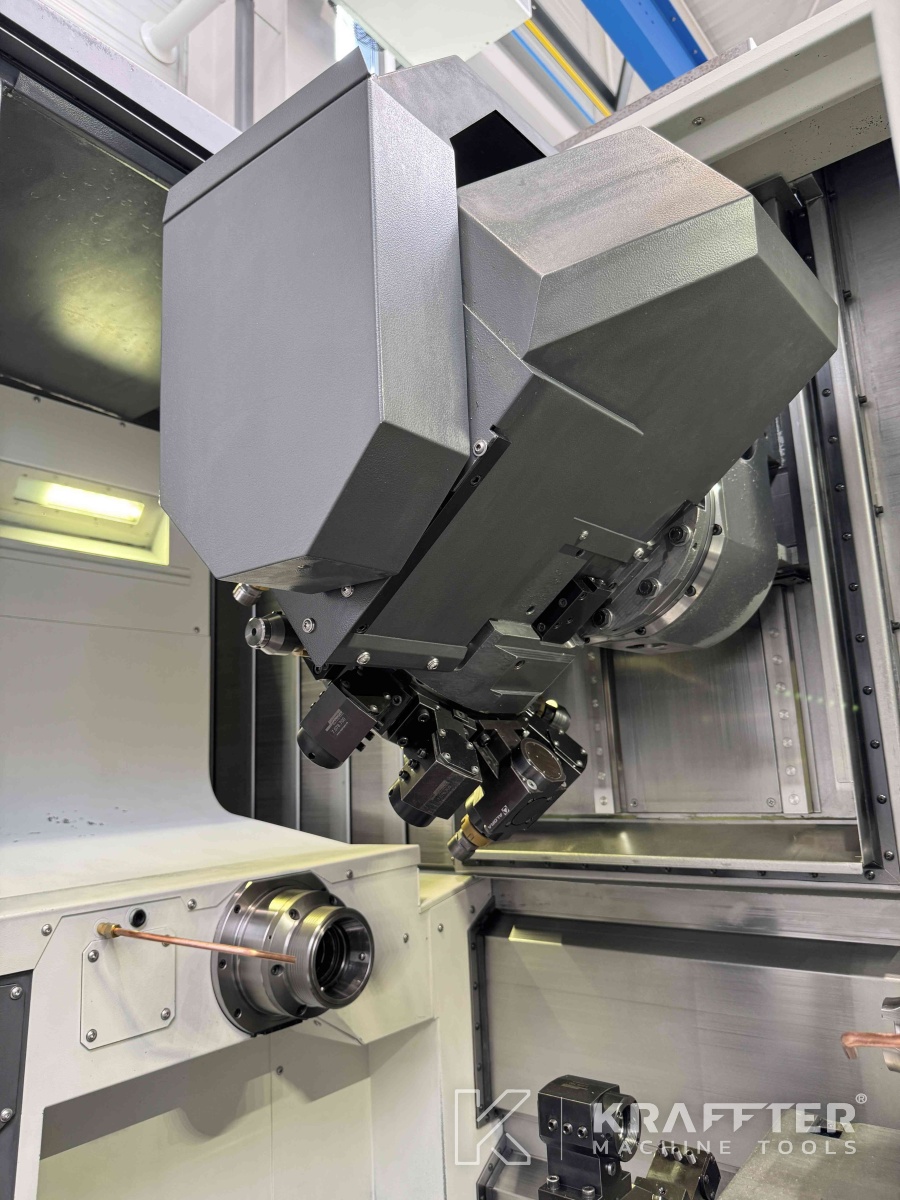

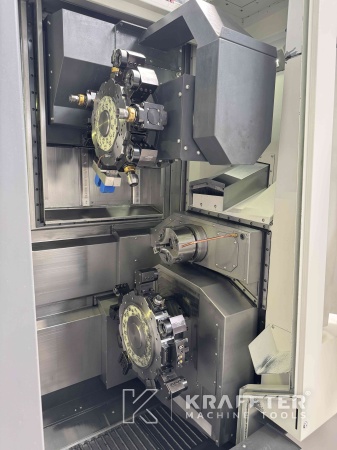

Število postaj – revolverska glava 1
24
Število motoriziranih postaj – revolverska glava 1
12
Največja hitrost pogonskih orodij – Revolver 1
6000 [vrt/min]
Število postaj – revolverska glava 2
24
Število motoriziranih postaj – revolverska glava 2
12
Največja hitrost pogonskih orodij – Revolver 2
6000 [vrt/min]
Moč pogonskih orodij
7.1 [kW]
Instalirana moč
77 [kVA]
Napajalna napetost
400 [V]
Dimenzije strojev
3799 x 2100 x 2565 [mm]
Uteži
10000 [Kg]

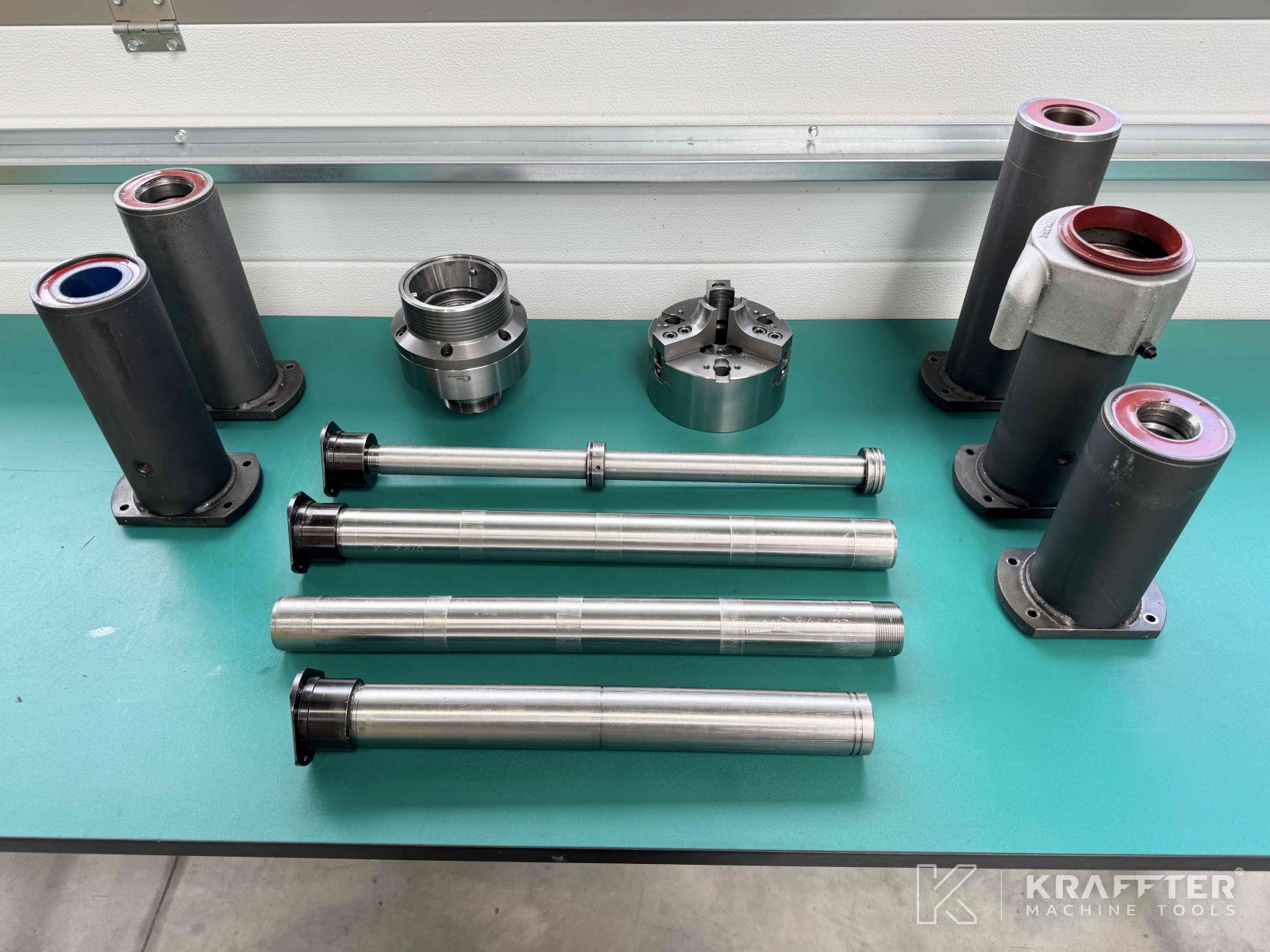

Dodatne informacije
VKLJUČENA OPREMA:
- x1 programska oprema "Luck-Bei II / NT Manual Guide i"
- x1 "NT Work Navigator
- x1 "NT-Nurse
- x1 nožni upravljalnik odpiranja in zapiranja vpenjalne glave

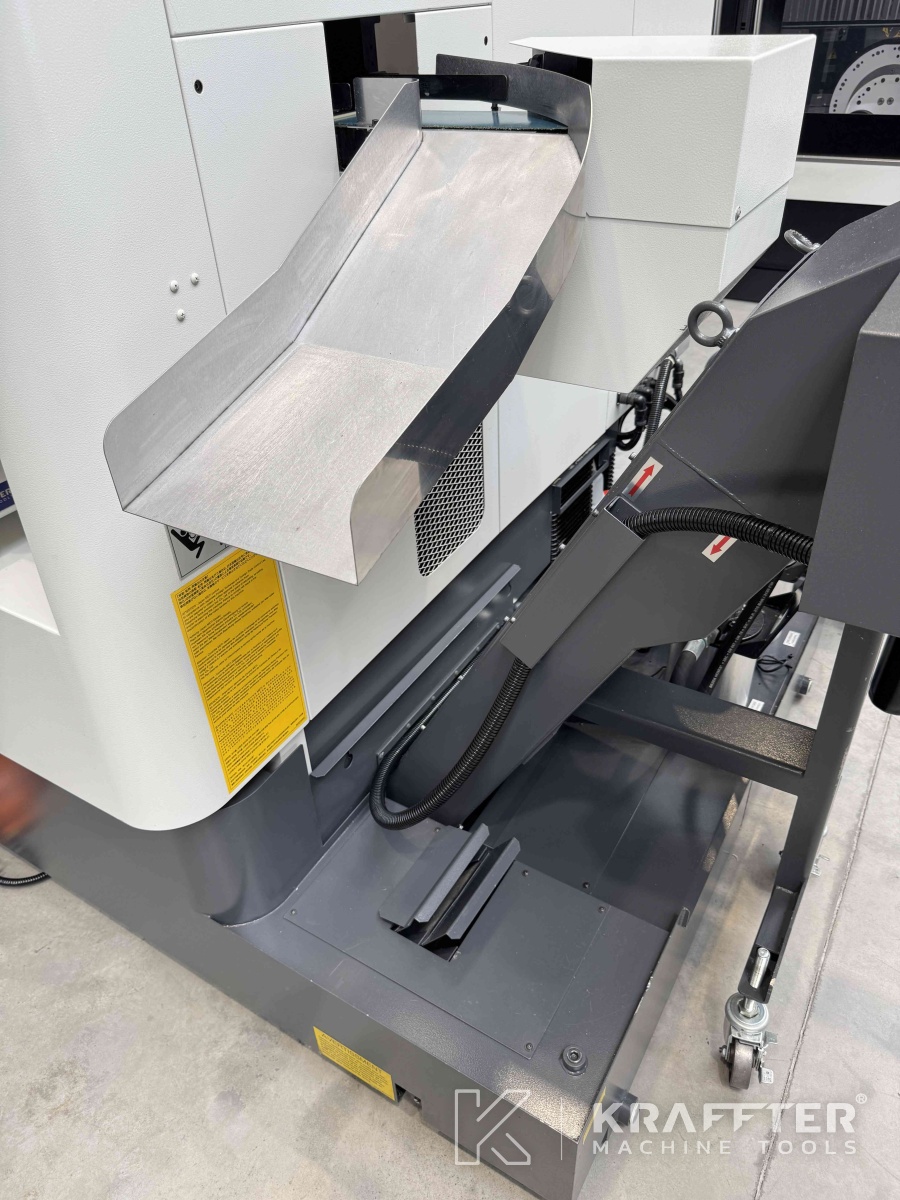

- x1 zbiralnik delov z zgornjo rešetko + transportni trak

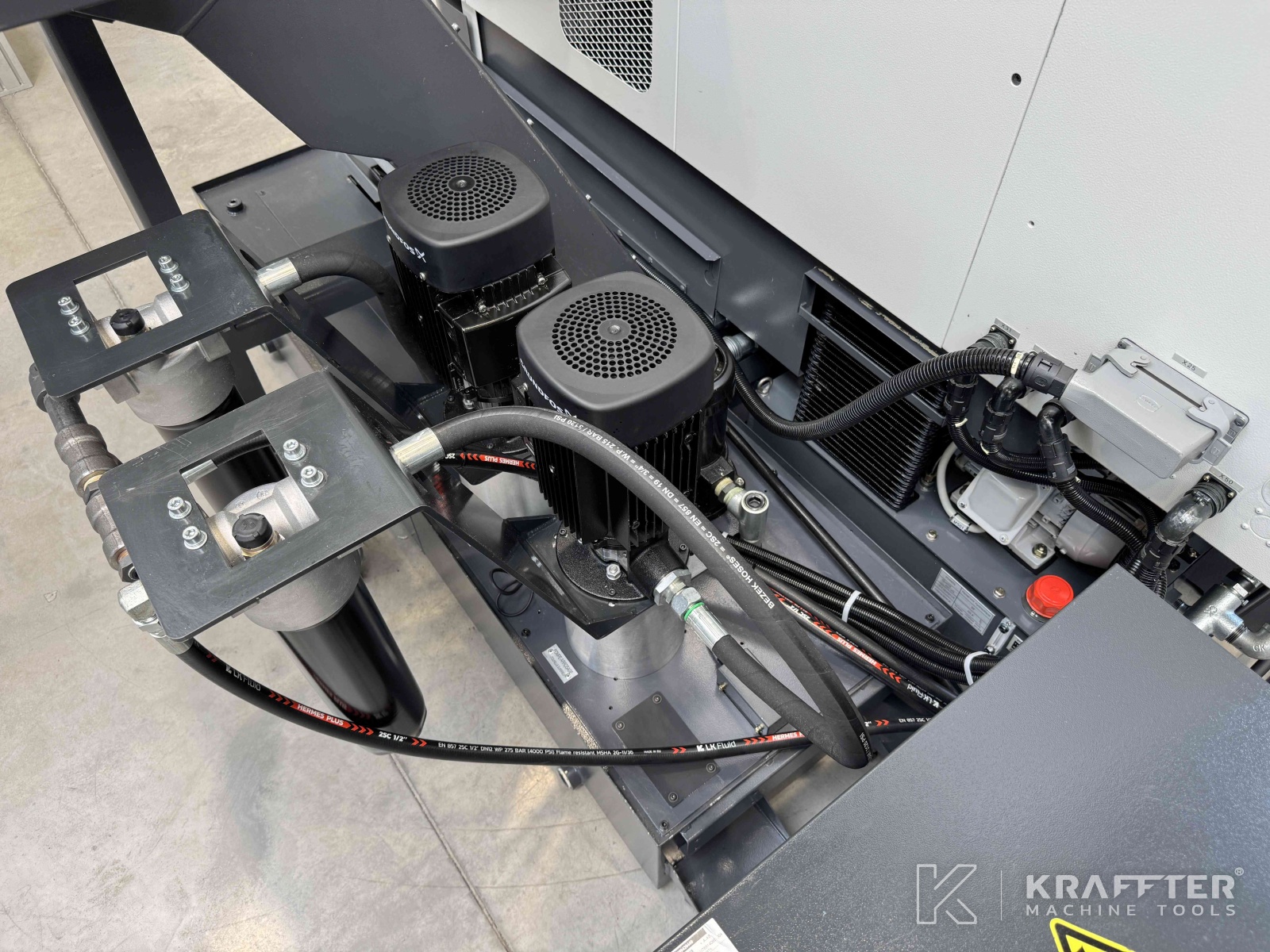

- x2 črpalke HP
- x1 pralna naprava skozi protivreteno
- x1 čeljustni ventilator, fiksni tip, desno vreteno

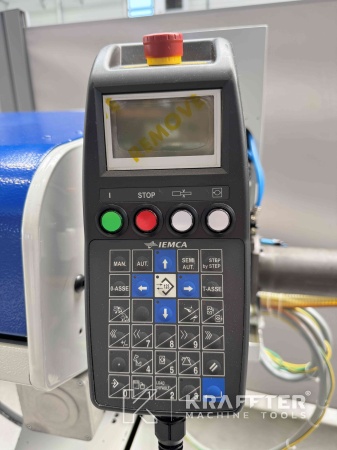

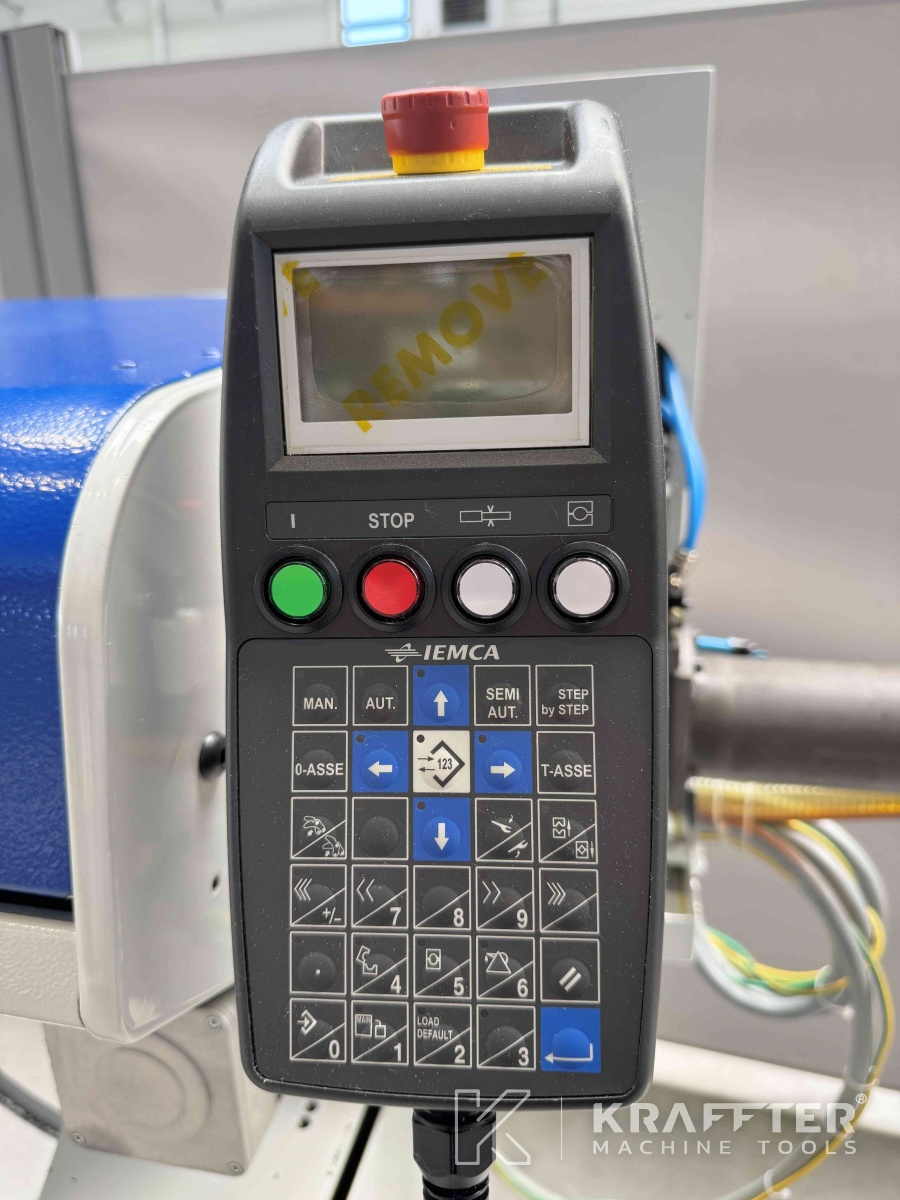

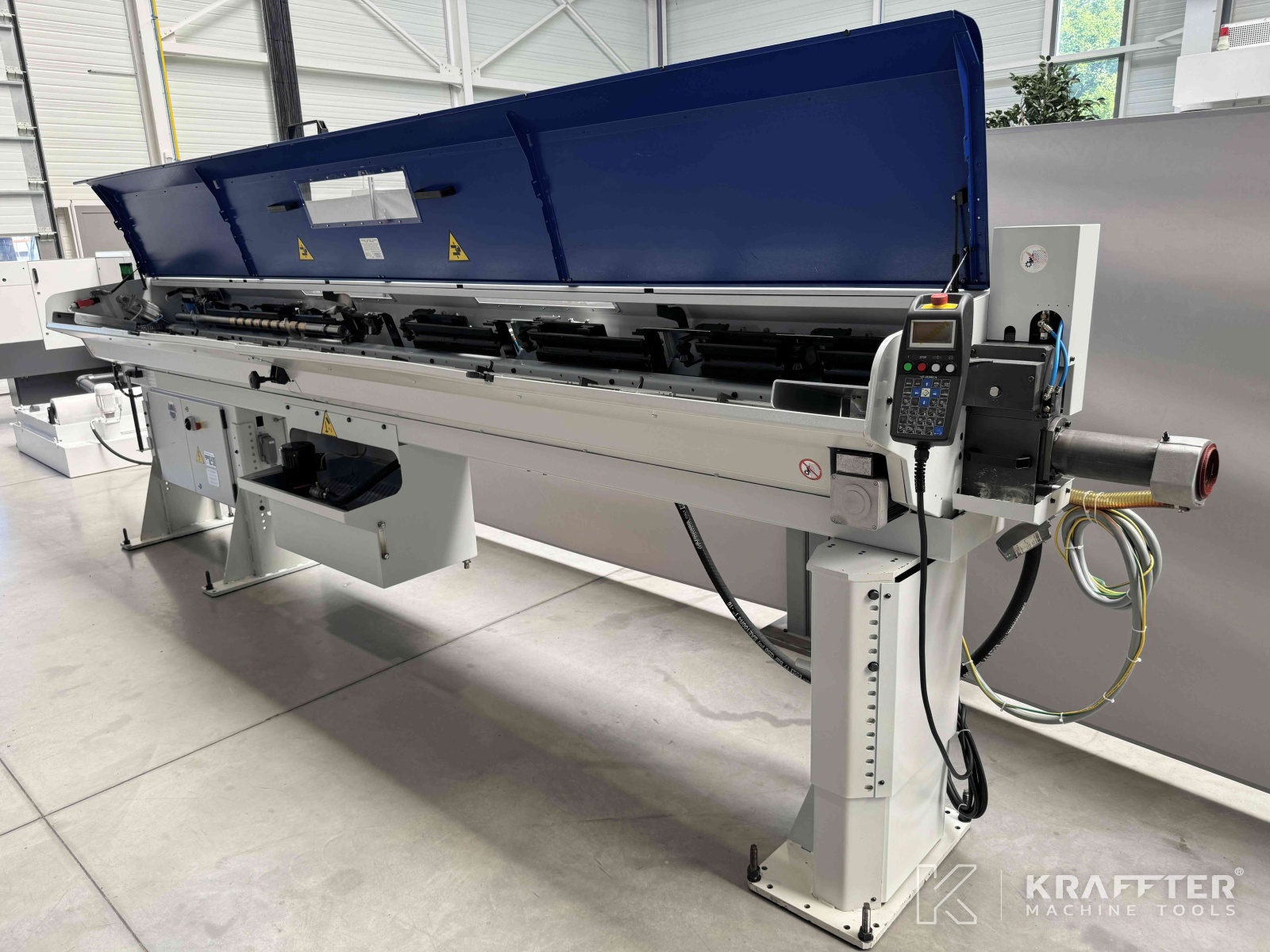

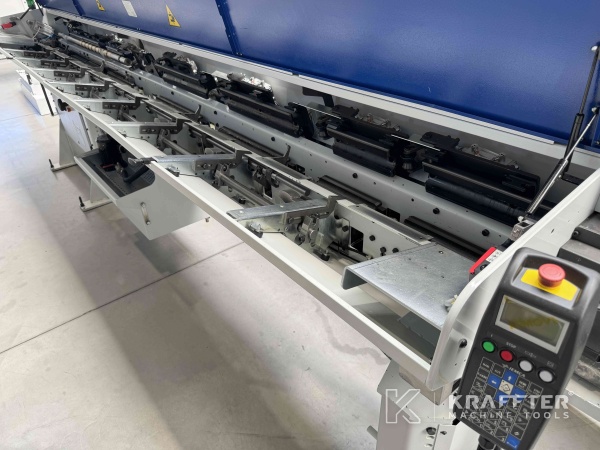

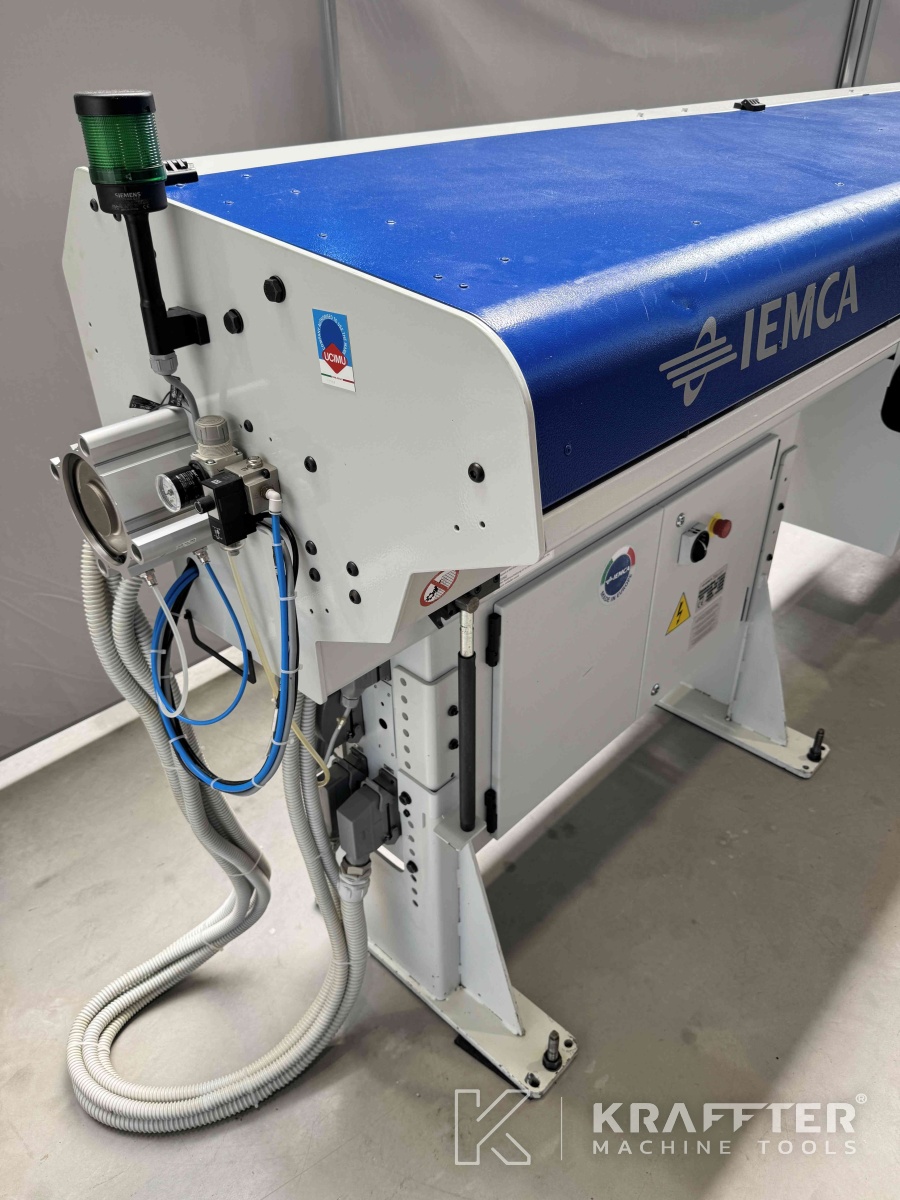

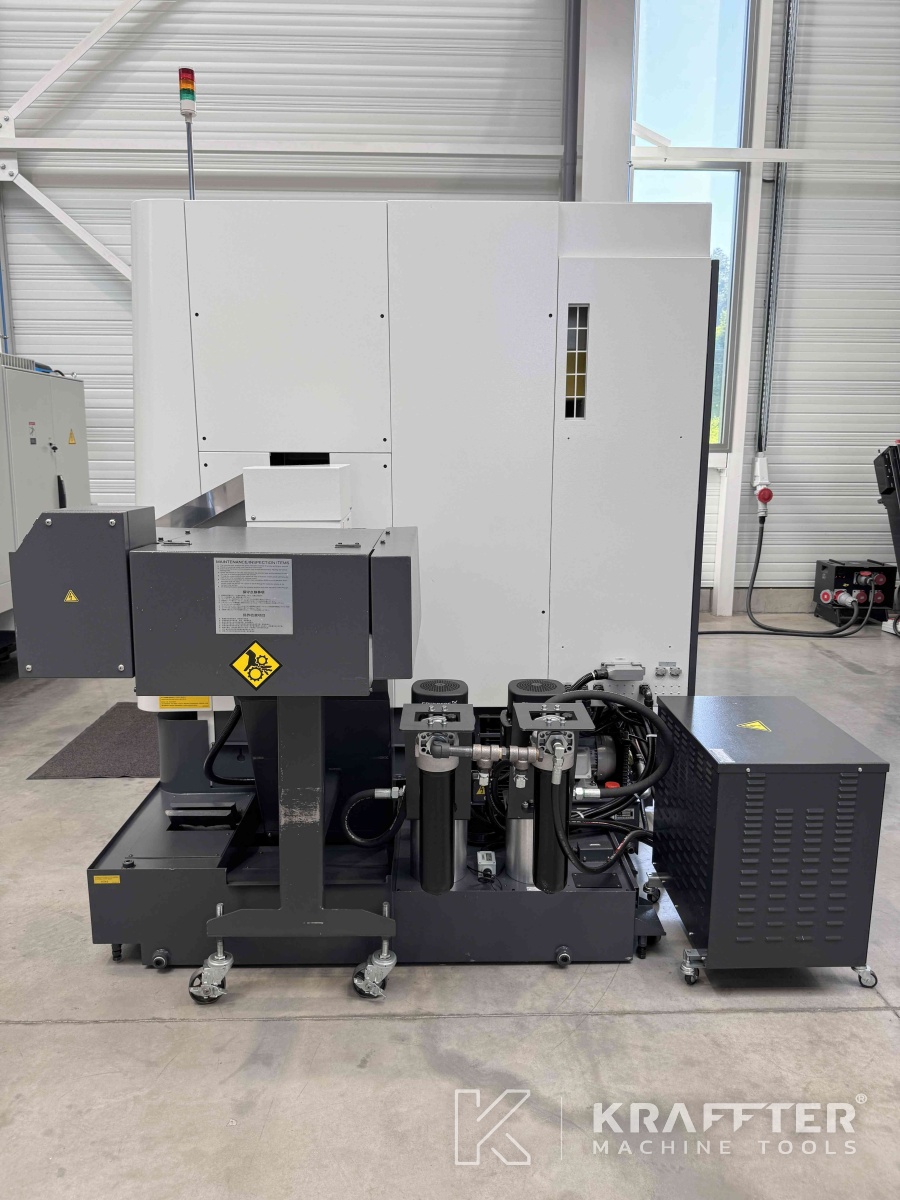

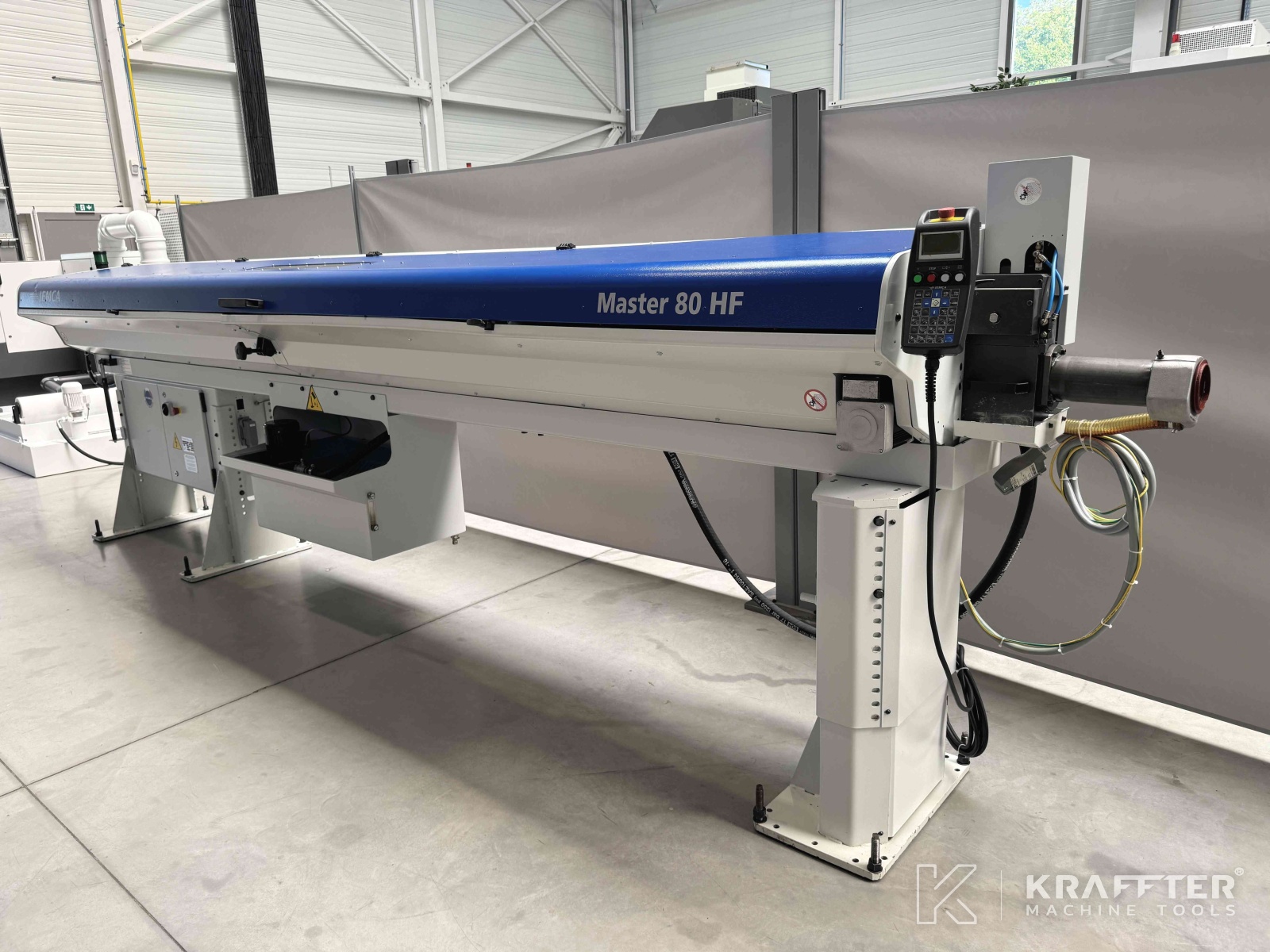

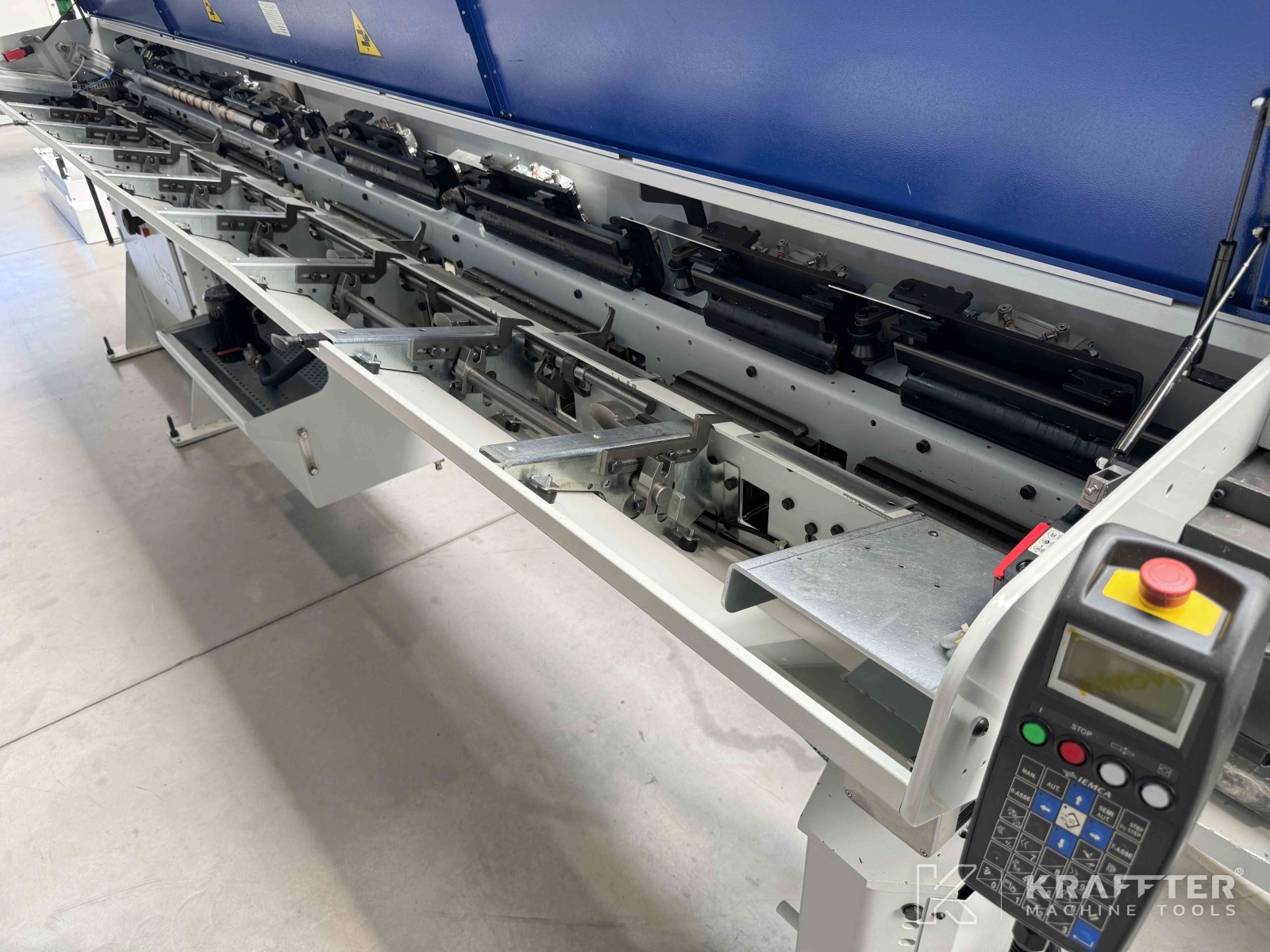

- x1 podajalnik palic IMECA tipa MASTER 80HF/43MP

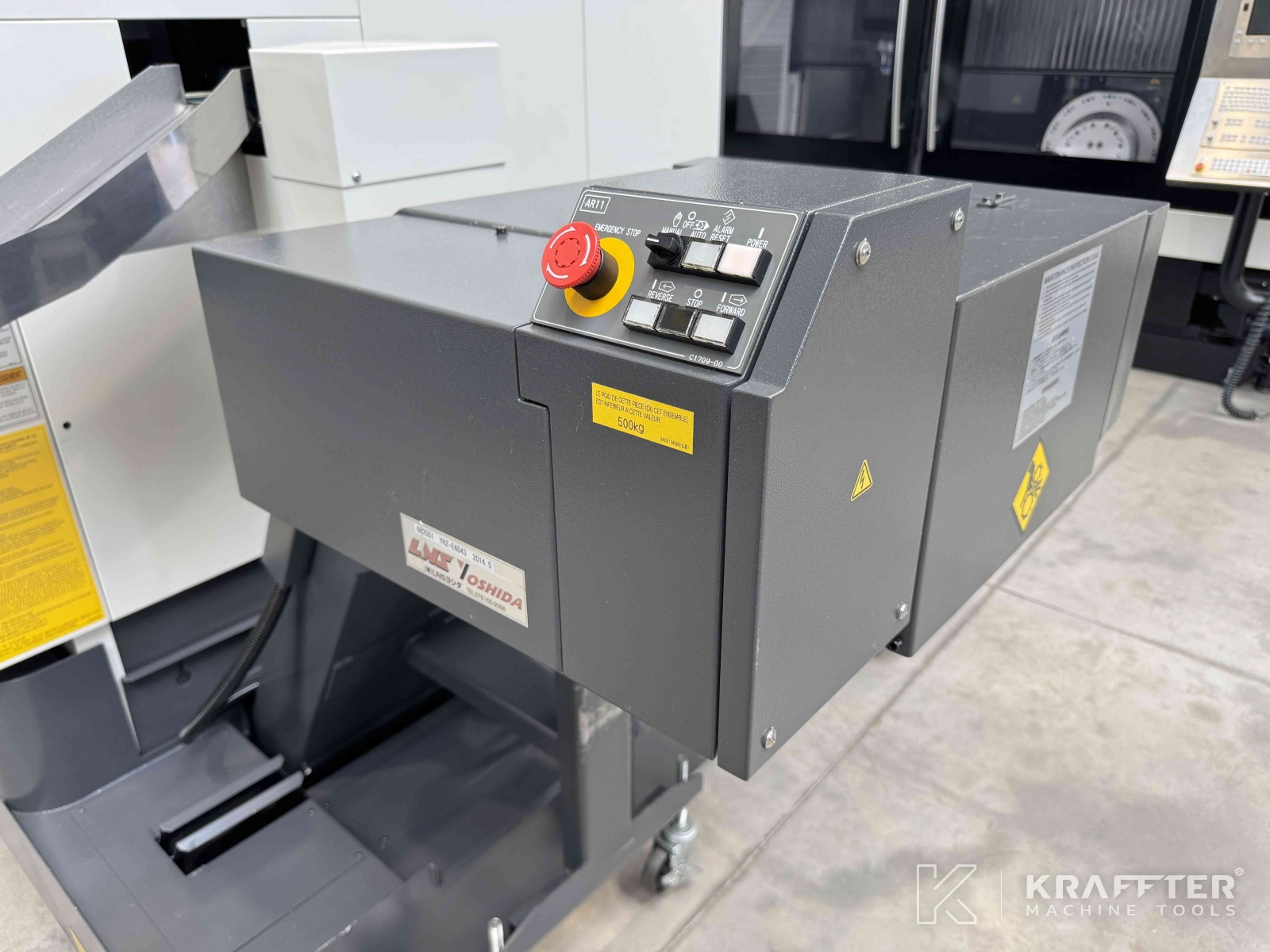

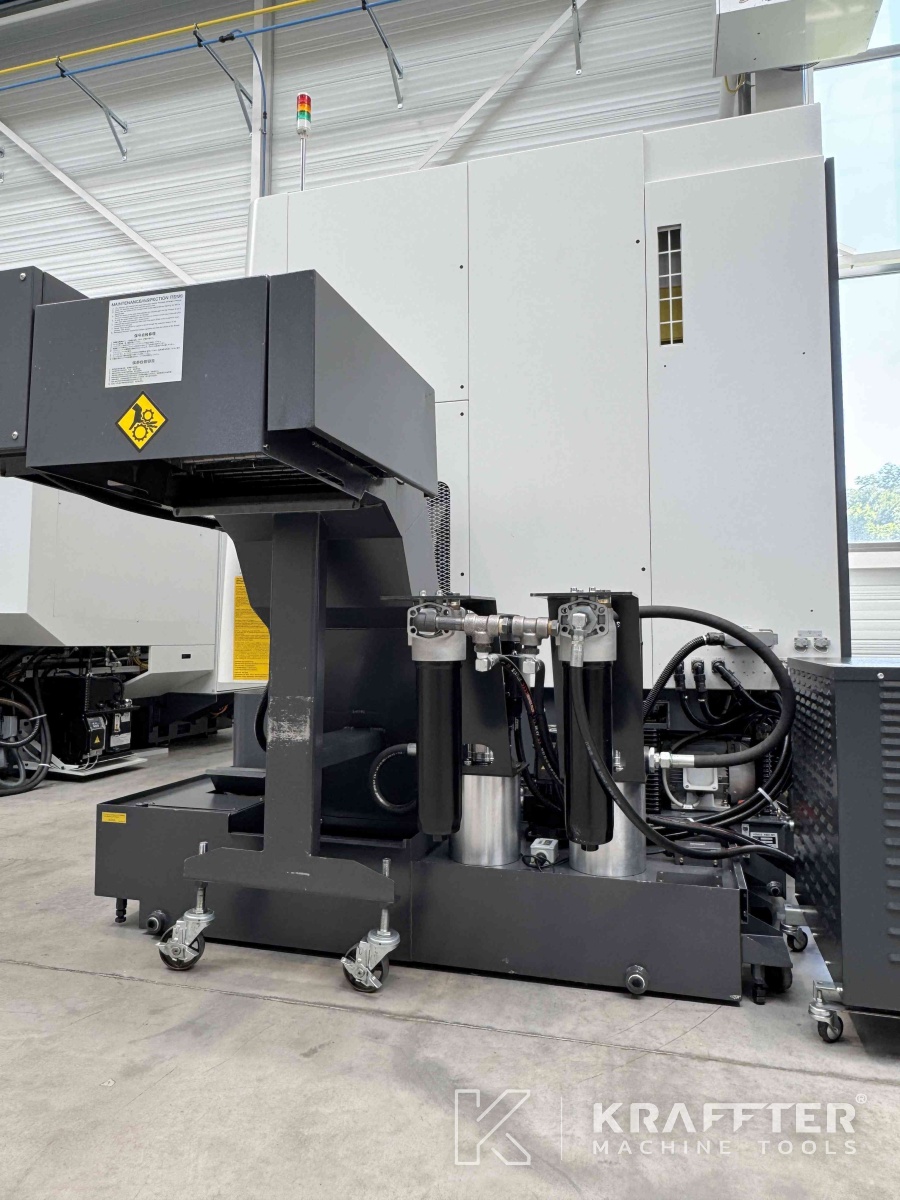

- x1 transporter za drobce
- x1 sistem za samodejno mazanje

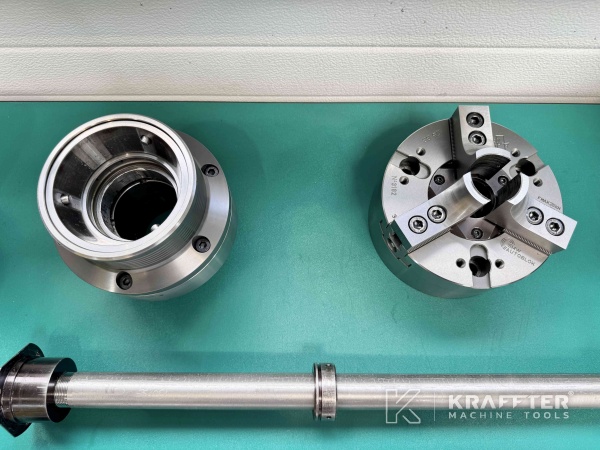

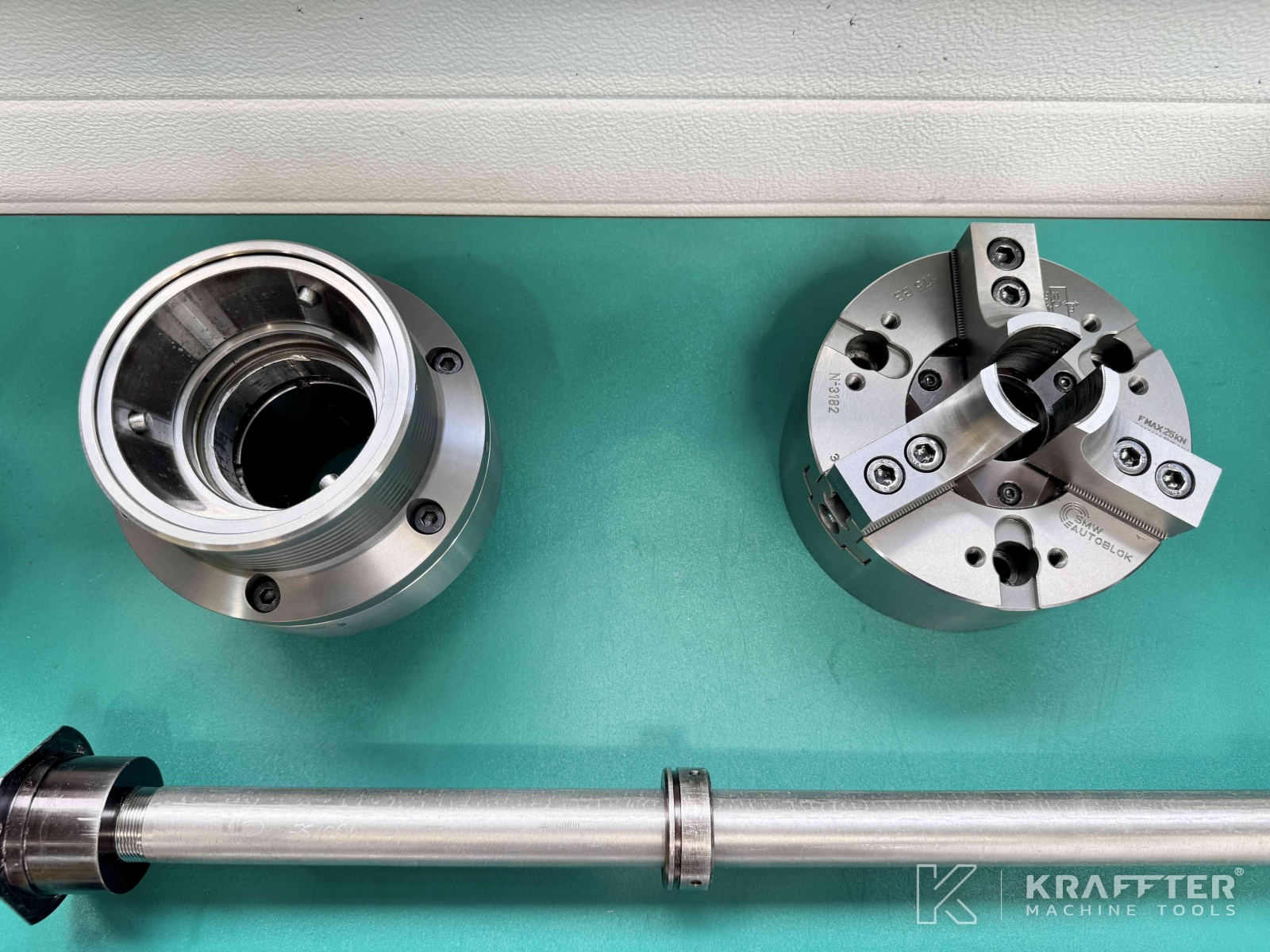

- x1 SMW-AUTOBLOK vpenjalo tipa KSZ-NZN-065-A06 (vreteno)

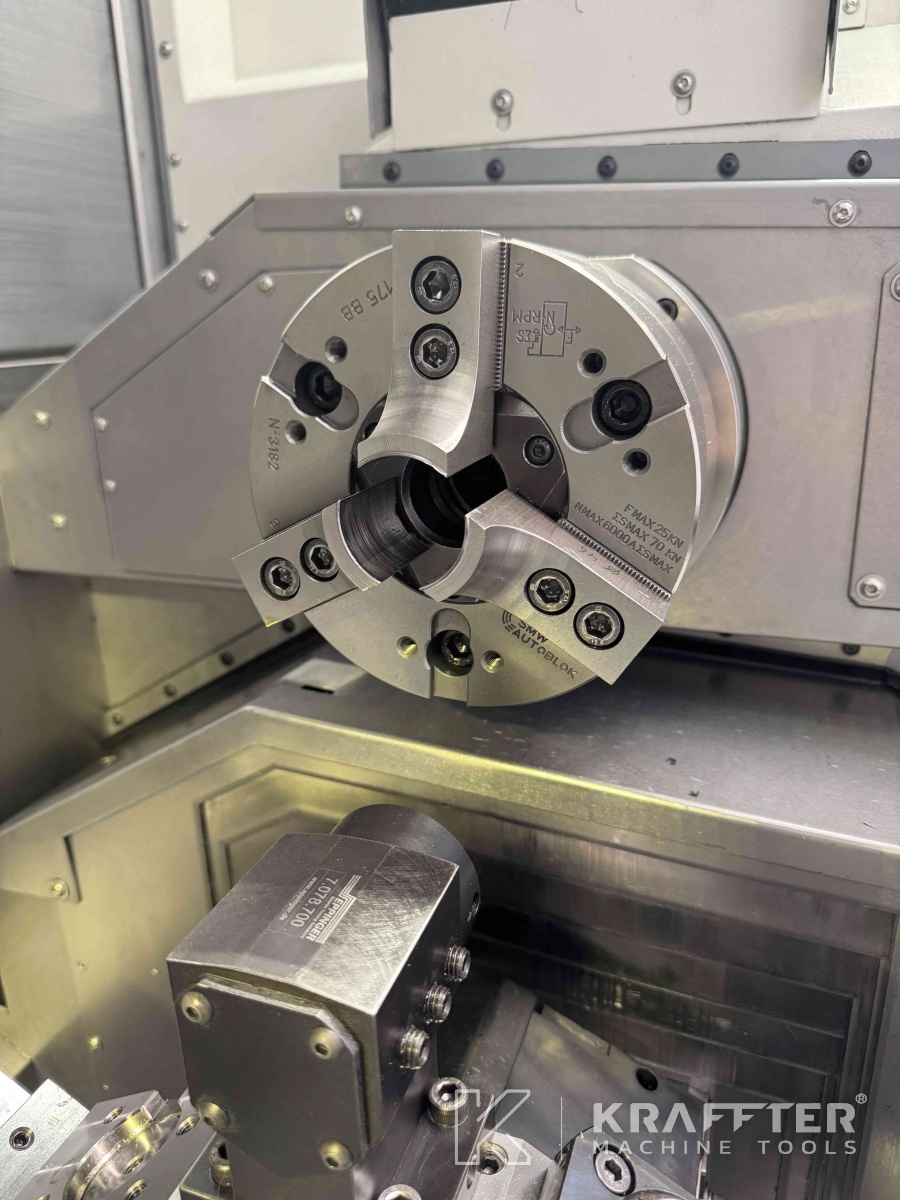

- x1 vpenjalo Ø175 [mm] SMW-AUTOBLOK 175 BB (protivreteno)

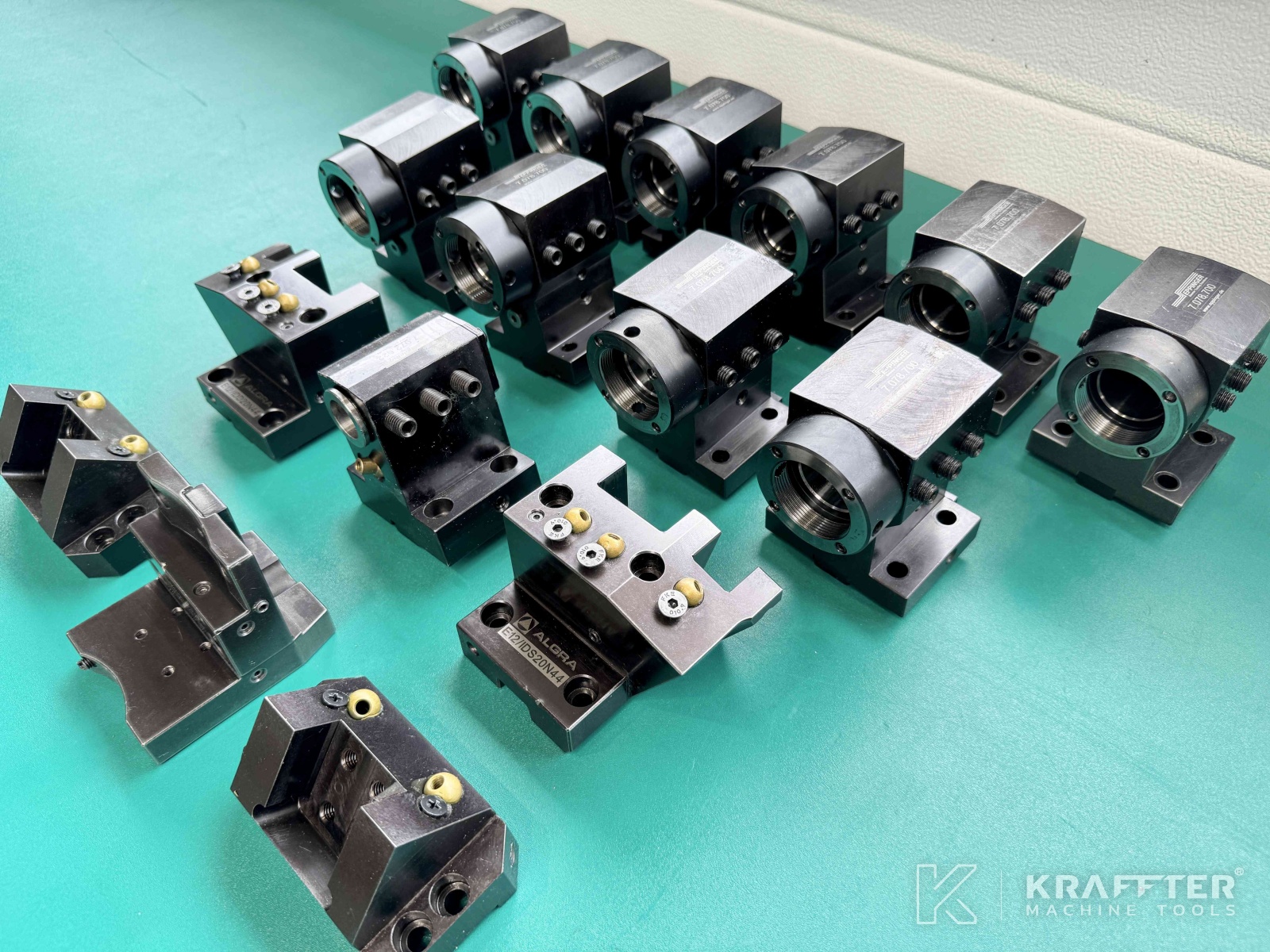

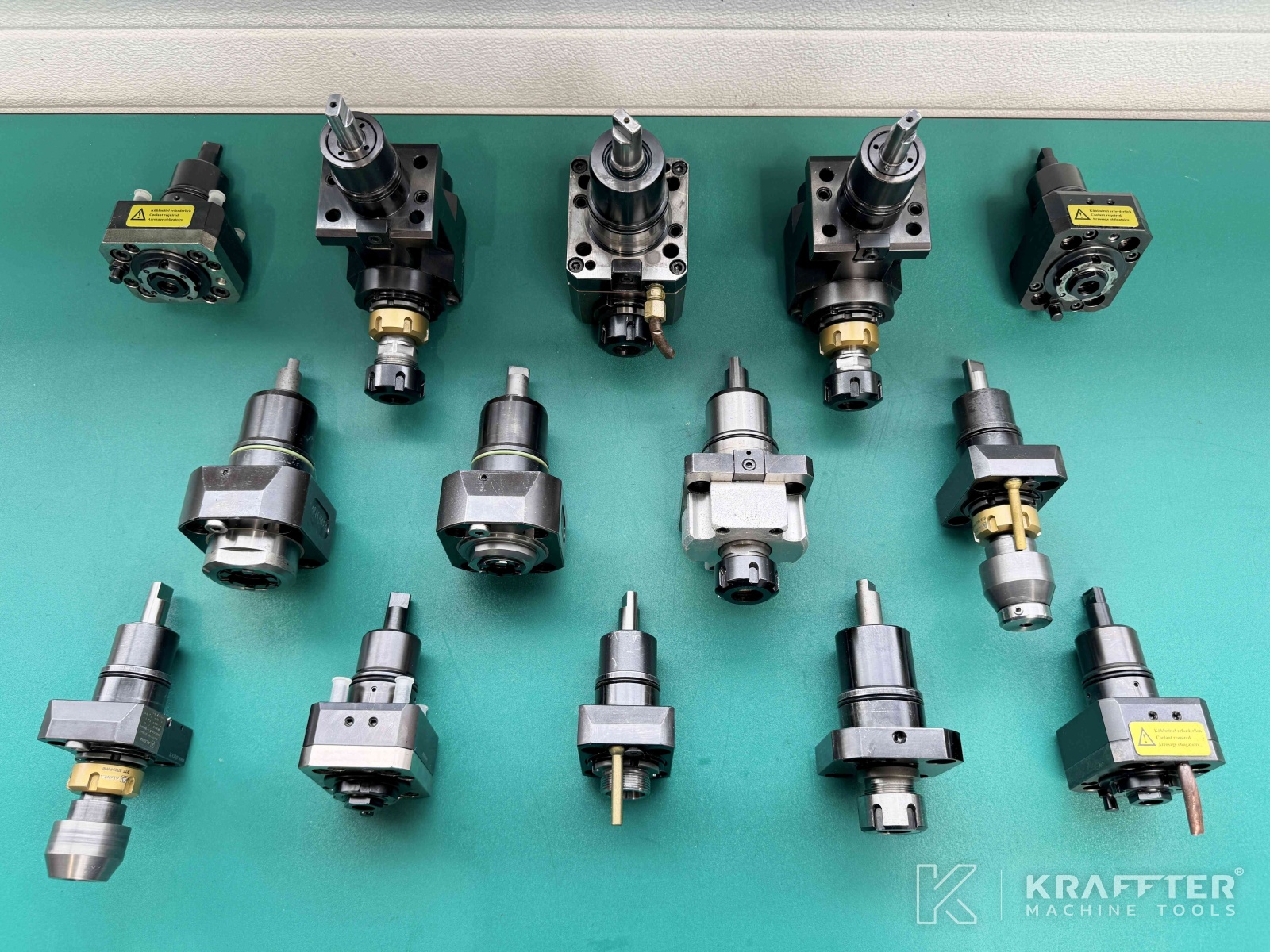

- x11 radialnih motoriziranih držal za orodje ALGRA
- x3 aksialna držala orodij z motornim pogonom ALGRA
- x10 EPPINGER statična aksialna držala za orodja za adapterje PRECI-FLEX 32 (7.078.70)
- x1 statično aksialno držalo orodja EPPINGER za vrtalno palico Ø200 [mm] (7.072.622)
- x5 statičnih držal za orodje ALGRA

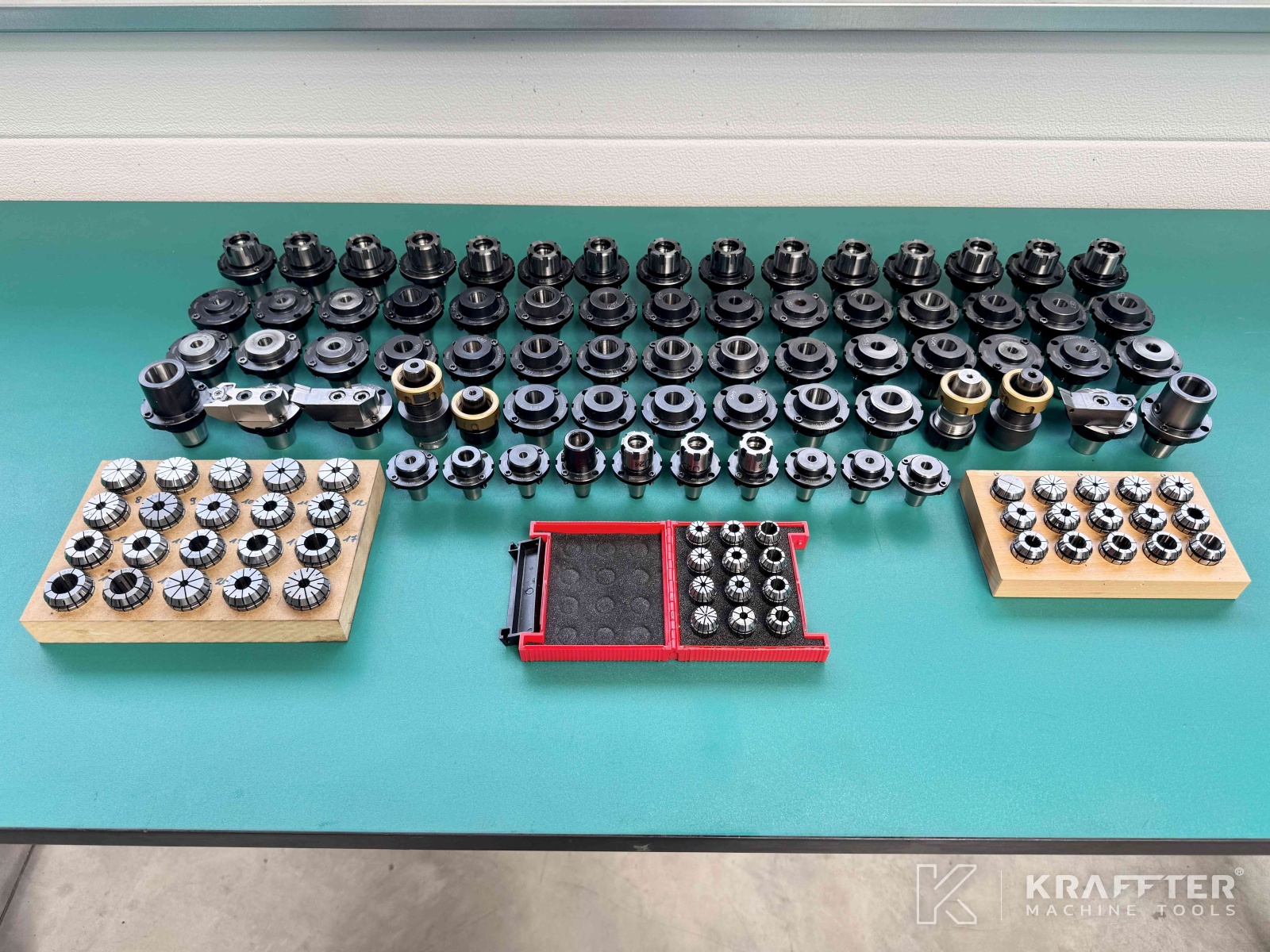

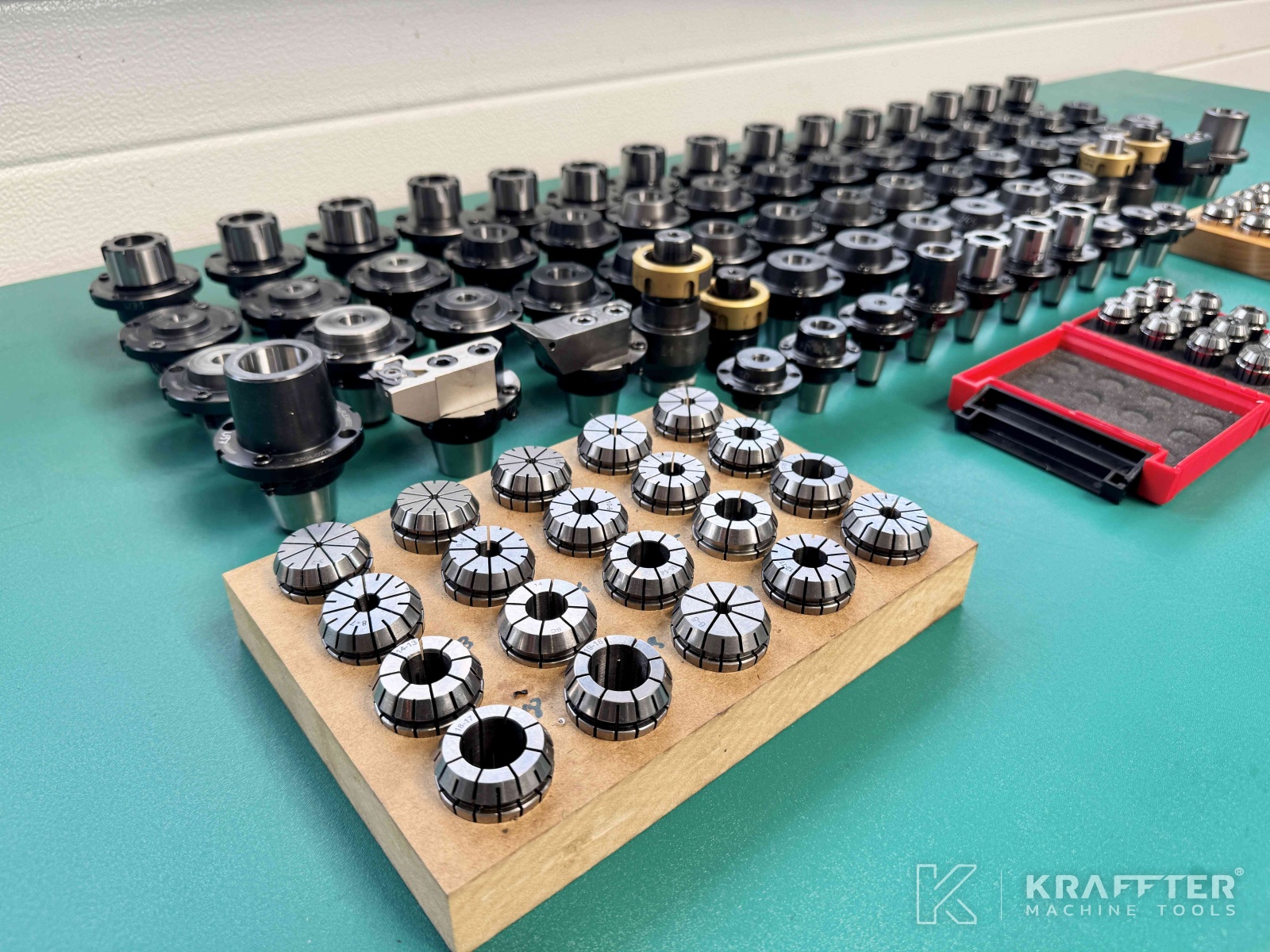

- x56 adapterjev EPPINGER tipa PRECI-FLEX 32
- x10 adapterjev EPPINGER tipa PRECI-FLEX 20
- x20 vpenjal ER32 (v škatli)
- x15 vpenjal ER25 (v škatli)
- x12 vpenjalne glave ER20 (v škatli)
- x4 servisni priročnik / upravljavec IEMCA
- x1 servisni priročnik/priročnik za upravljavca IEMCA v obliki zgoščenke CD-ROM
- x9 servisnih priročnikov/priročnikov za upravljavca NAKAMURA NTJ100

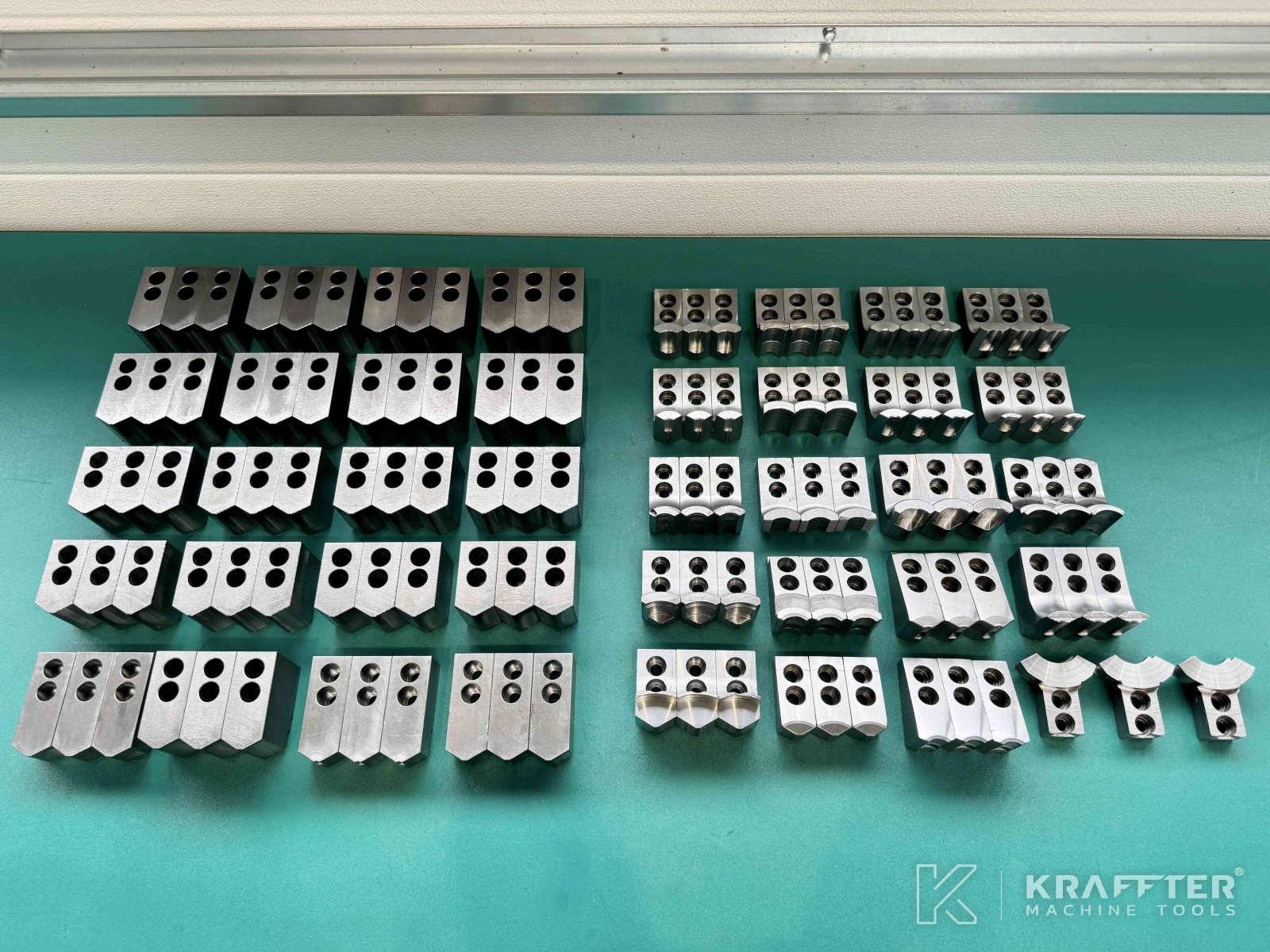

- x40 kompletov mehkih čeljusti
Seznam možnosti programske opreme:
- 1 MB pomnilnika 2560 m traku / 2000 snemljivih programov (NTJ100 F-001)
- 99 parov korekcijskih orodij (NTJ100 F-002)
- Programiranje v palcih ali milimetrih (NTJ100 F-003)
- Vnos podatkov prek programiranja / G10 (NTJ100 F-004)
- Umik orodja pri narezovanju (NTJ100 F-005)
- Neprekinjeno navijanje (NTJ100 F-006)
- Linearno pospeševanje/počasno upočasnjevanje po interpolaciji rezalnih podaj (NTJ100 F-007)
- Funkcija hitre obdelave (NTJ100 F-008)
- Programiranje v ozadju (NTJ100 F-009)
- Razširjeno urejanje delov programa (kopiraj/prilepi) (NTJ100 F-010)
- Števec časa delovanja in delov (NTJ100 F-011)
- Koordinatni sistem delov (NTJ100 F-012)
- Neposredno programiranje dimenzij ali poševnosti in radija (NTJ100 F-013)
- Makroji za stranke tipa B (NTJ100 F-014)
- Dodajanje skupnih spremenljivk za makra strank (NTJ100 F-015)
- Tip II ponavljajočih se ciklov (NTJ100 F-016)
- Stalni cikli za vrtanje (NTJ100 F-017)
- Ponovna sestava osi (NTJ100 F-018)
- Funkcija togega rezkanja za vreteno (NTJ100 F-019)
- Programska oprema Luck-Bei II / NT Manual Guide i (NTJ100 F-020)
- Programska oprema NT Nurse 2 (NTJ100 F-021)
- Programska oprema NT Work Navigator (tip krmilnika navora) (NTJ100 F-022)
- Programska oprema NT Collision Guard (NTJ100 F-023)
- Zaznavanje preobremenitve (NTJ100 F-024)
- Funkcija togega vrezovanja za električna orodja (NTJ100 F-025)
- Interpolacija polarnih ciklov (NTJ100 F-026)
- Prestavitev kroga z naklonom (NTJ100 F-027)
- Spiralna interpolacija (NTJ100 F-028)
