Prodano

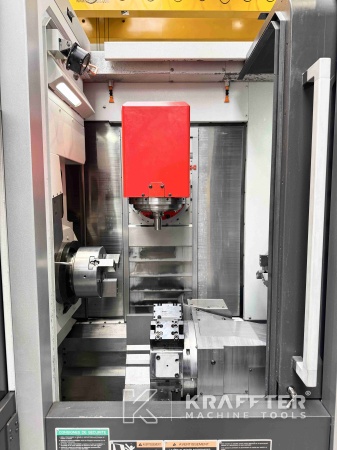

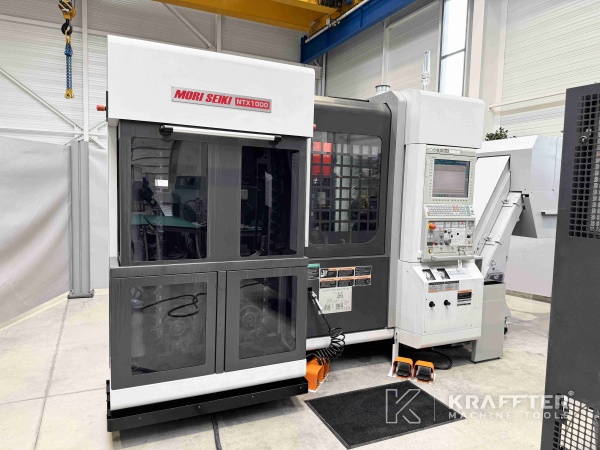

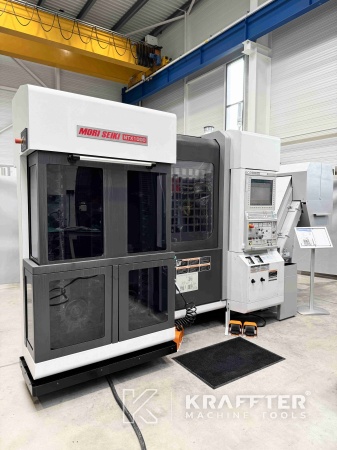

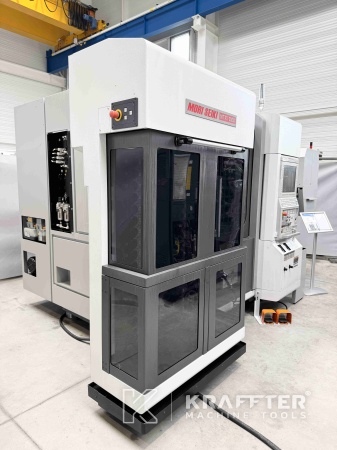

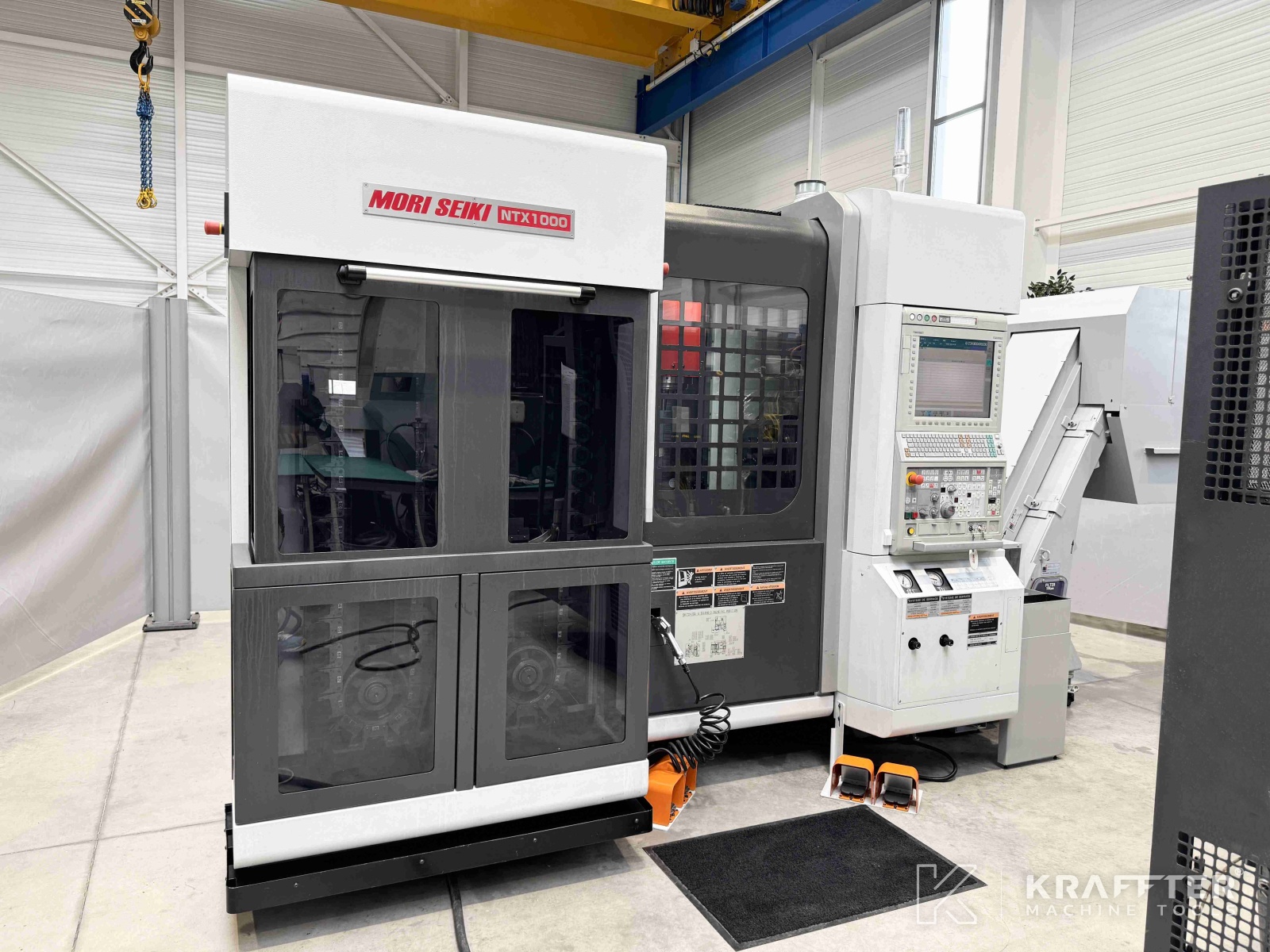

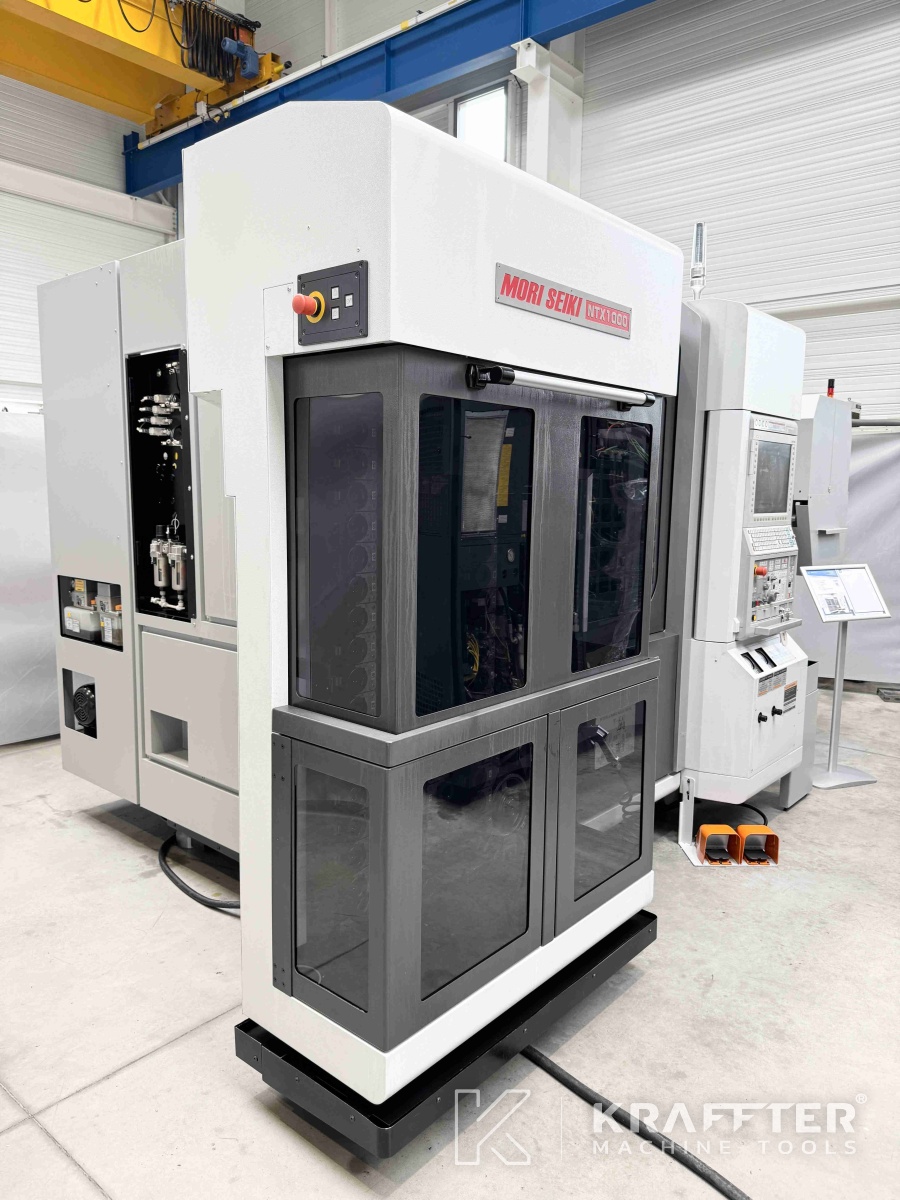

Vrsta stroja : Stružni in rezkalni center
Blagovna znamka : MORI SEIKI
N° de stock: 90127

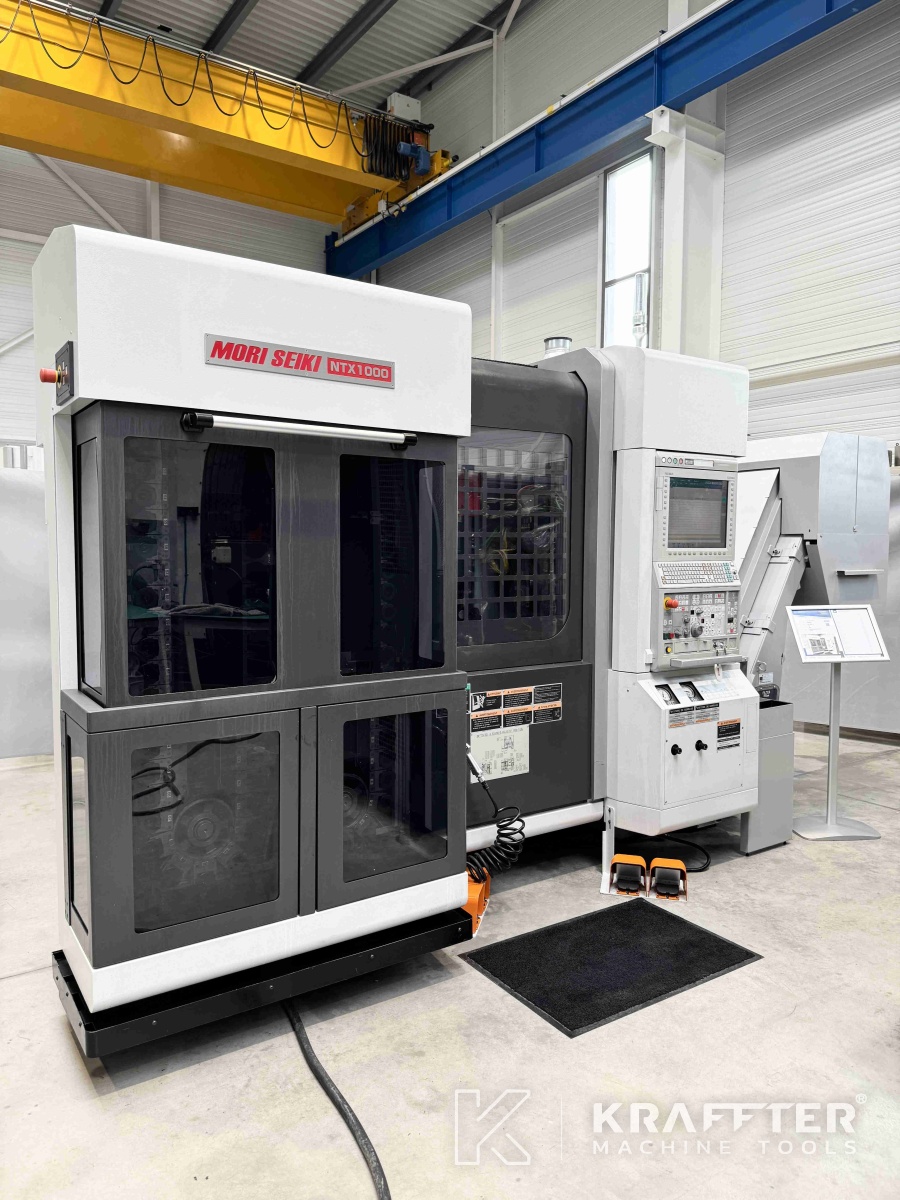

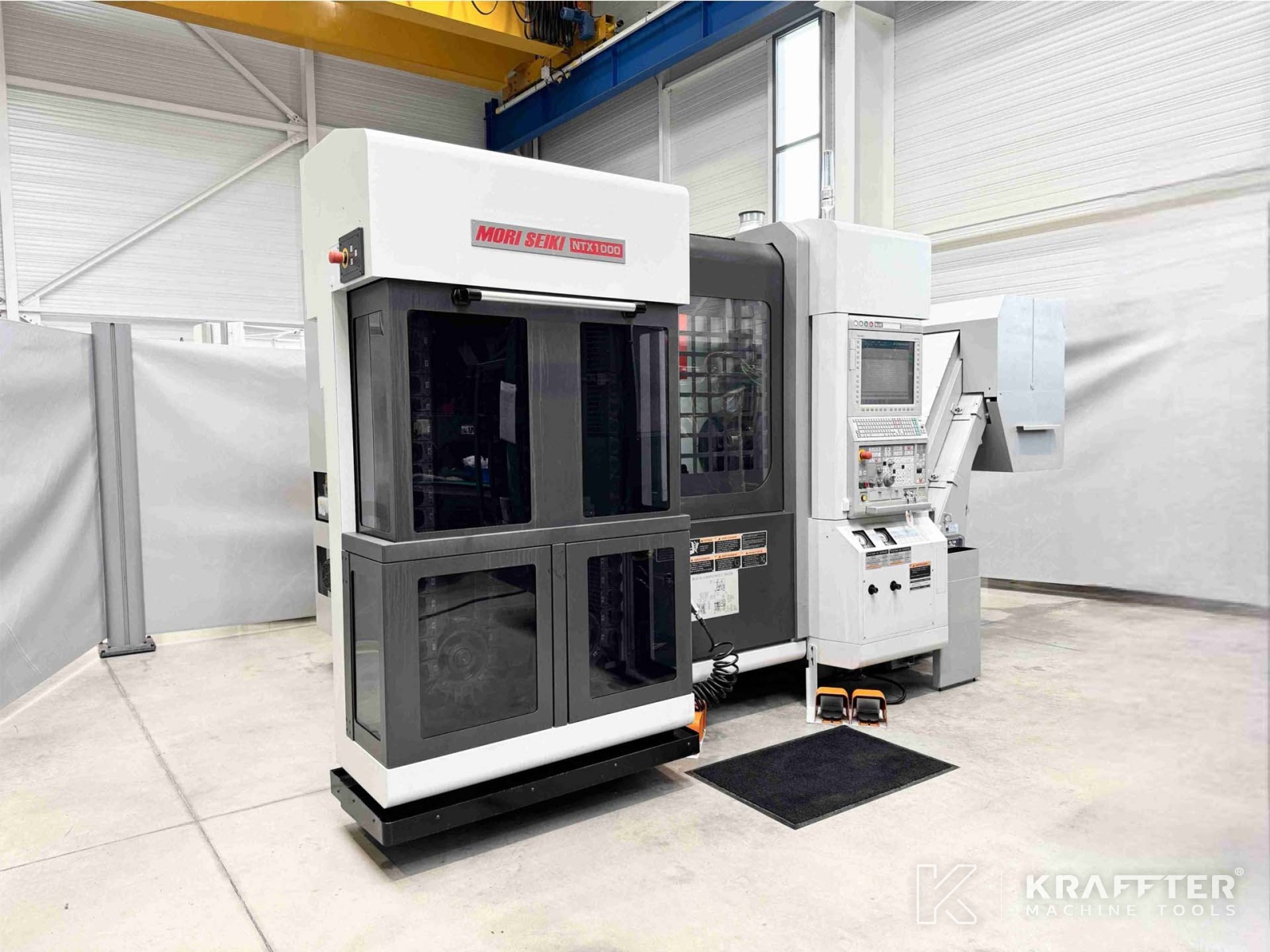

Model : NTX 1000 / SZ
Leto : 2011
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije

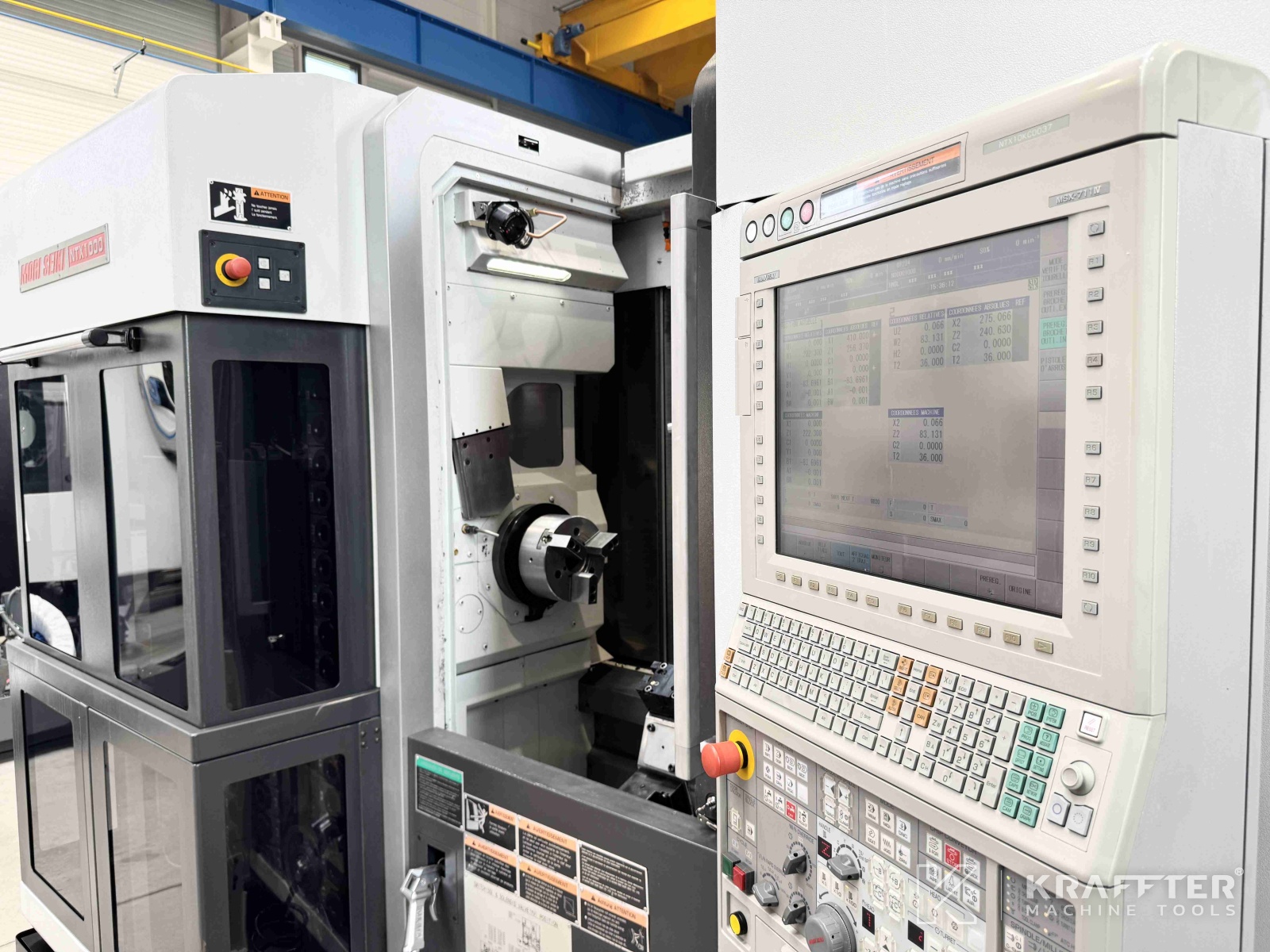

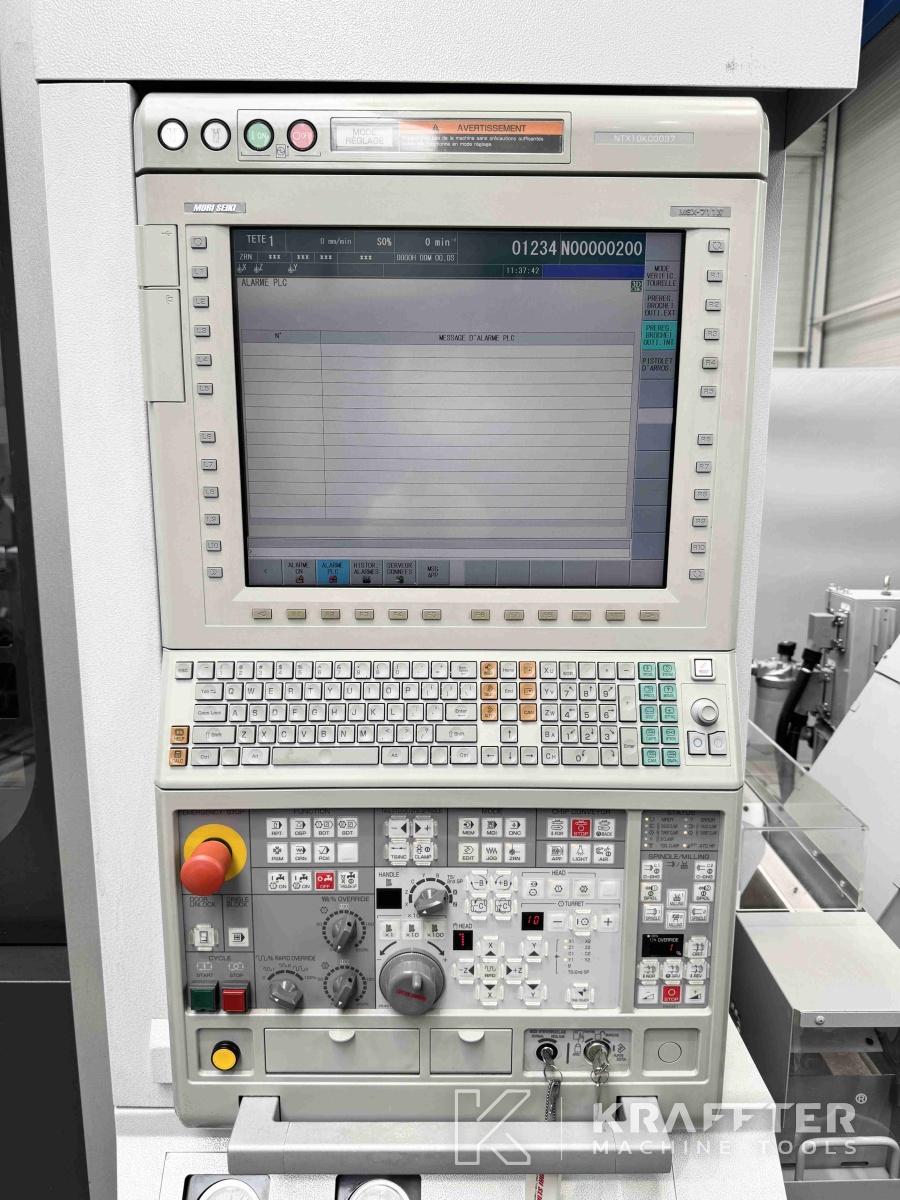

Vrsta CNC
FANUC MSX-711 IV
Število neprekinjenih osi
5
Največji premer struženja
370 [mm]
Največja obdelovalna dolžina
424 [mm]
Hod osi Y
105
Hod osi Z1
460 [mm]
Hod osi X1
380 [mm]
Hod osi Z2
610 [mm]
Hod osi X2
155 [mm]
Kotni hod os B : kotni pomik mize
120 [°]
Natančnost indeksiranja osi B
0.0001 [°]

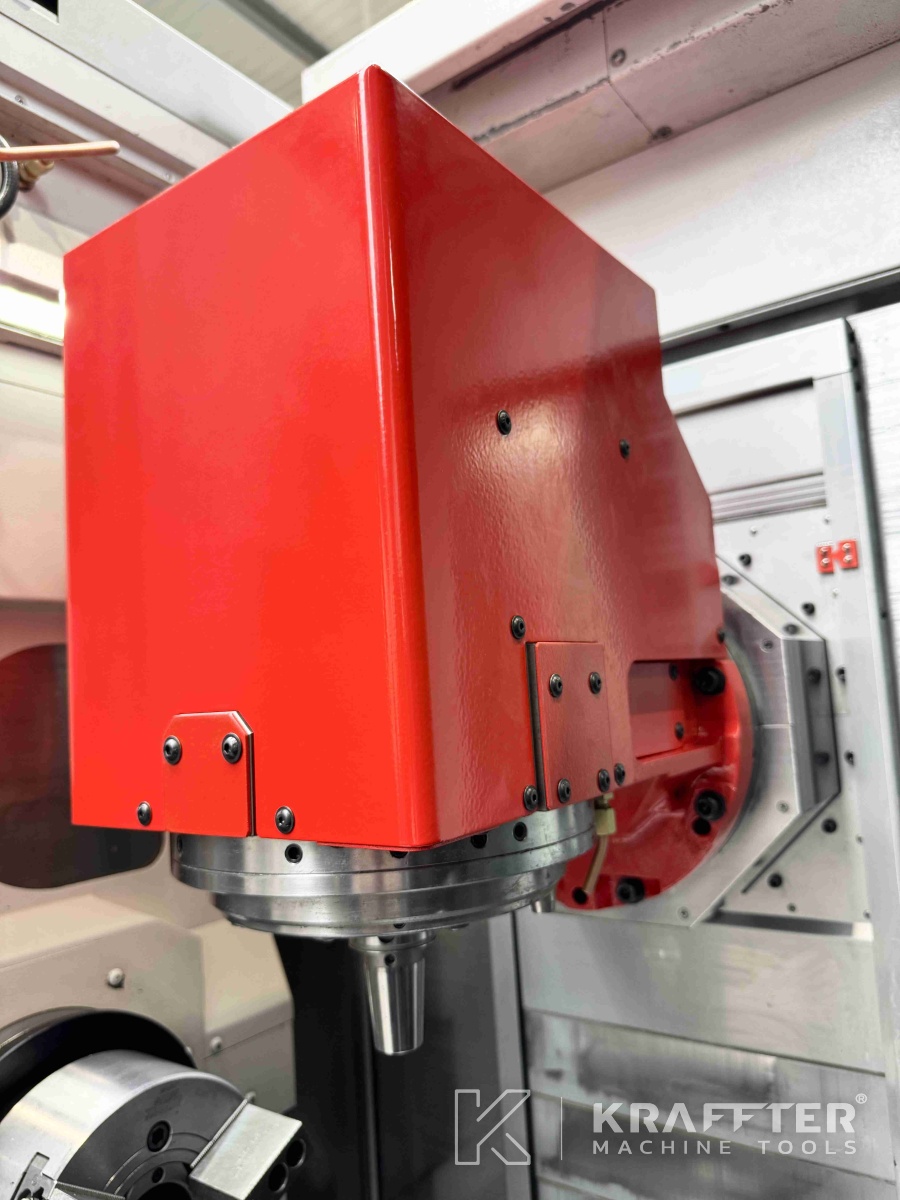

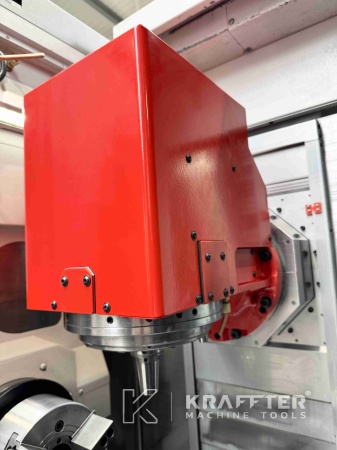

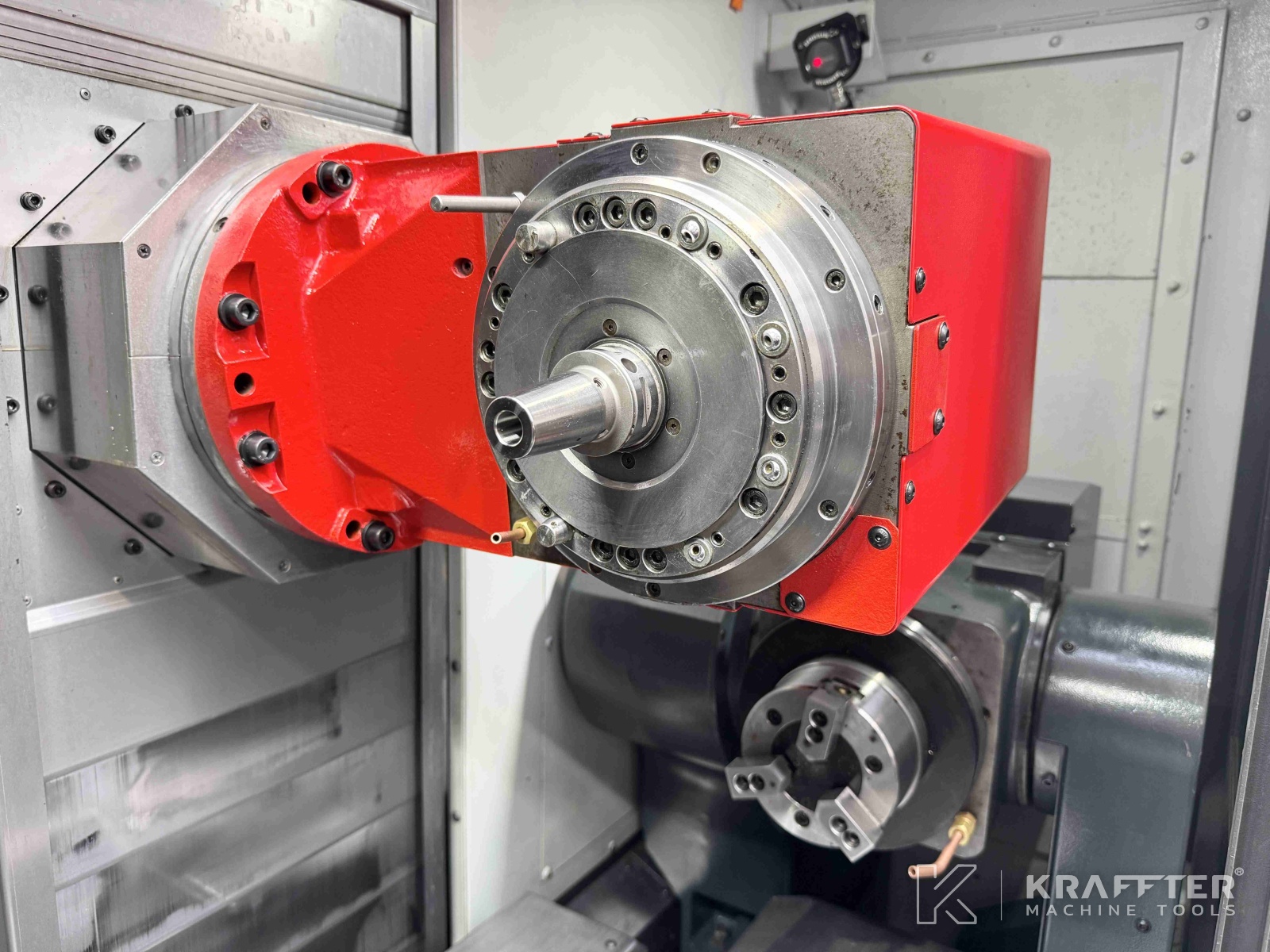

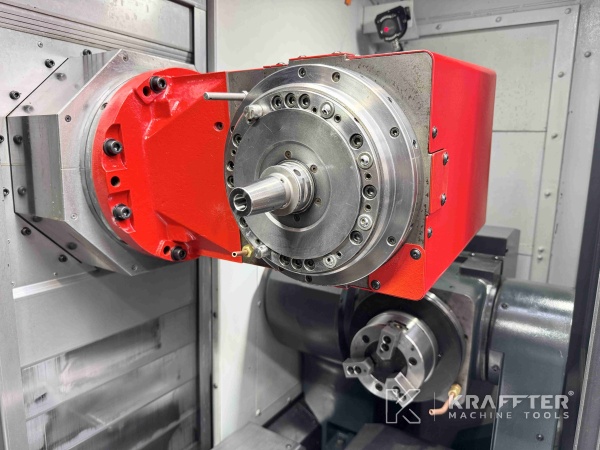

Največja hitrost vrtenja rezkalnega vretena
12000 [vrt/min]
Vpenjalni sistem orodja rezkalnega vretena
Capto C5
Največja moč rezkalnega vretena
9 [kW]

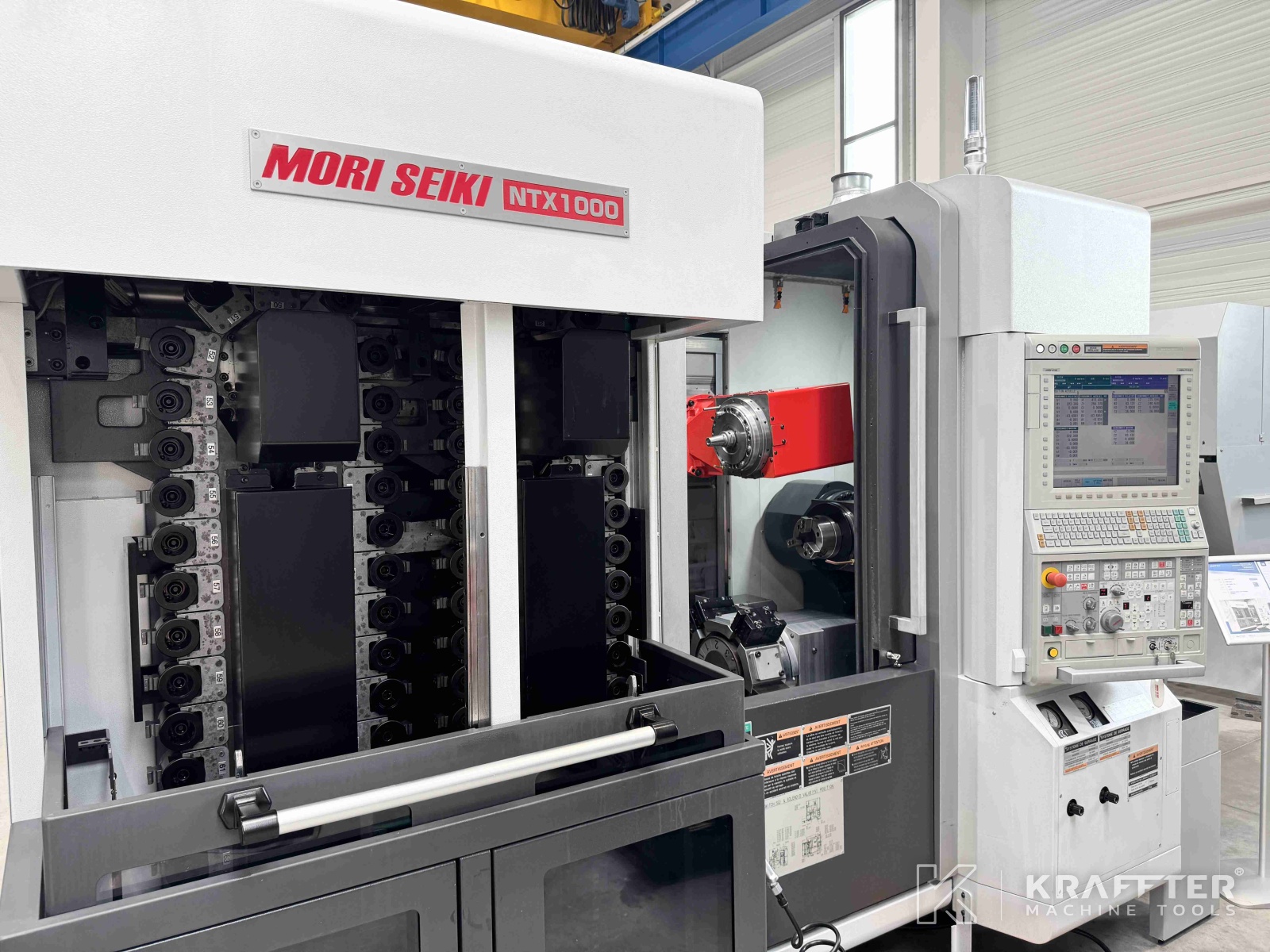

Zmogljivost orodjarne
76
Največja dolžina orodja
250 [mm]
Največji premer orodja
130 [mm]
Največja teža na orodje
5 [Kg]
Hitrost hitrega pomika os X1
40000 [mm/min]
Hitrost hitrega pomika os X2
20000 [mm/min]
Hitrost hitrega pomika os Z
50000 [mm/min]
Hitrost hitrega pomika os Z2
36000 [mm/min]
Hitrost hitrega pomika os Y
40000 [mm/min]
Nos vretena
JIS A2-6
Premer prehoda vretena
73 [mm]
Največja hitrost vretena
6000 [vrt/min]
Natančnost indeksiranja osi C
0.0001 [°]
Moč vretena
11 [kW]
Nos protivretena
G6 flat nose
Premer prehoda protivretena
38 [mm]
Največja hitrost protivretena
6000 [vrt/min]
Natančnost indeksiranja osi C protivretena
0.0001 [°]
Moč protivretena
7.5 [kW]
Navor nasprotnega vretena
37 [Nm]
Največji prečni prerez držal za orodja
20 [mm]

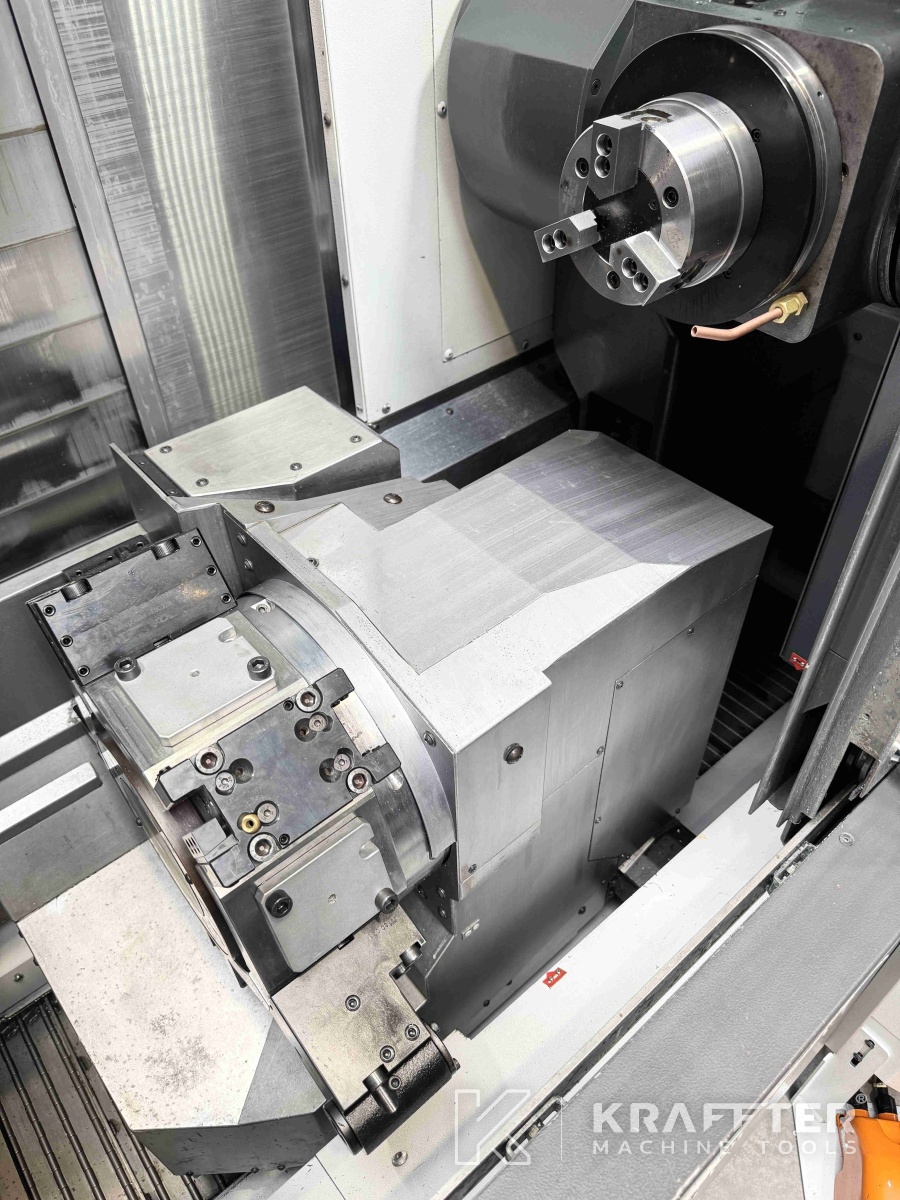

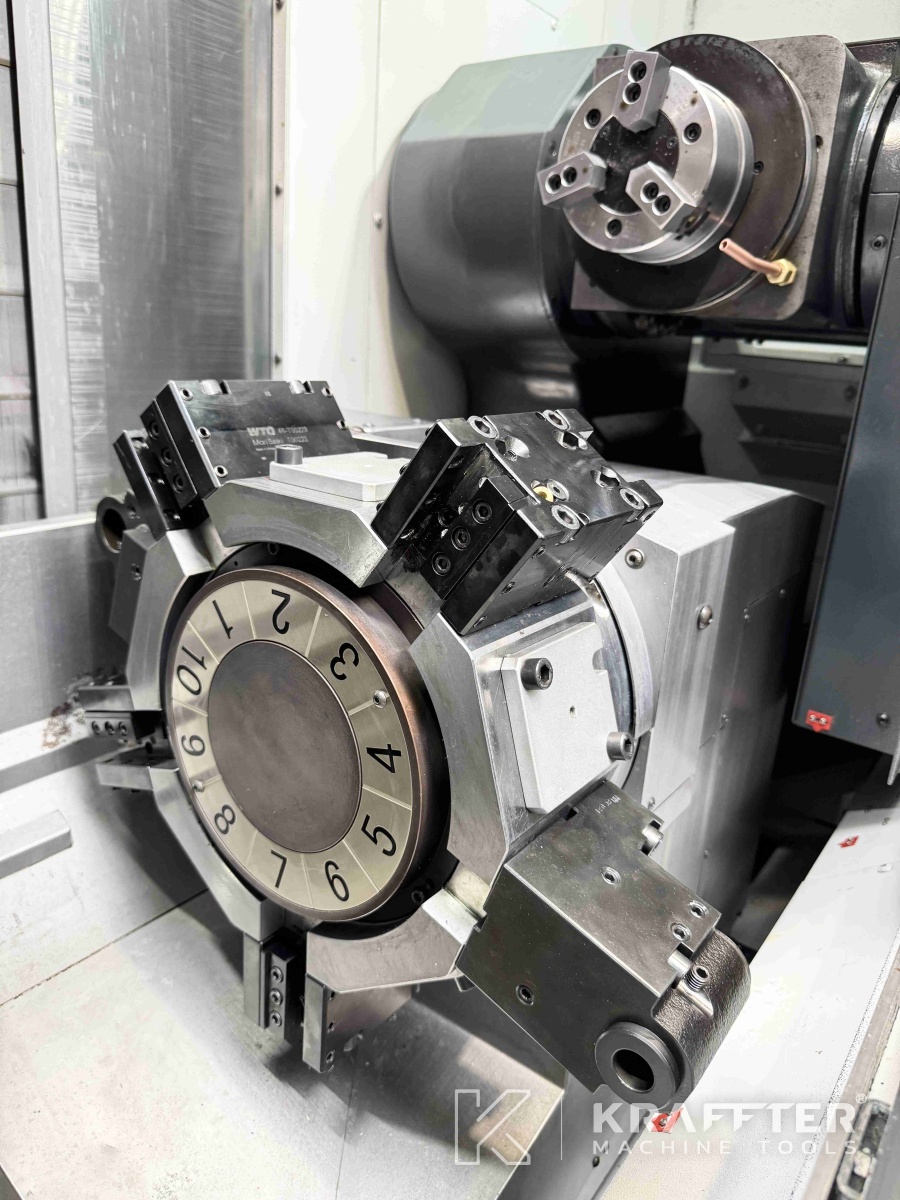

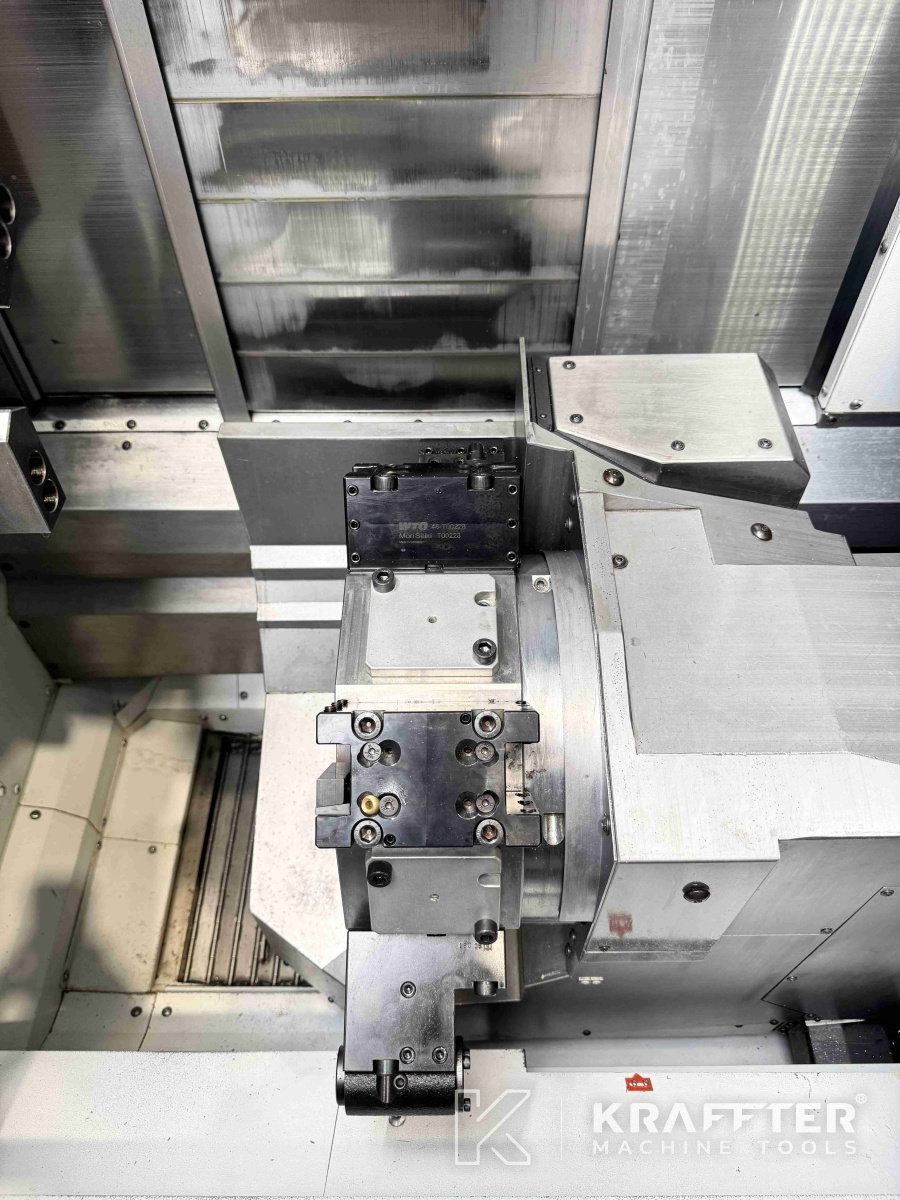

Število postaj na revolverski glavi
10
Instalirana moč
48 [kVA]
Število ur rezanja
9867 [h]
Uteži
8950 [Kg]
Dodatne informacije
VKLJUČENA OPREMA:

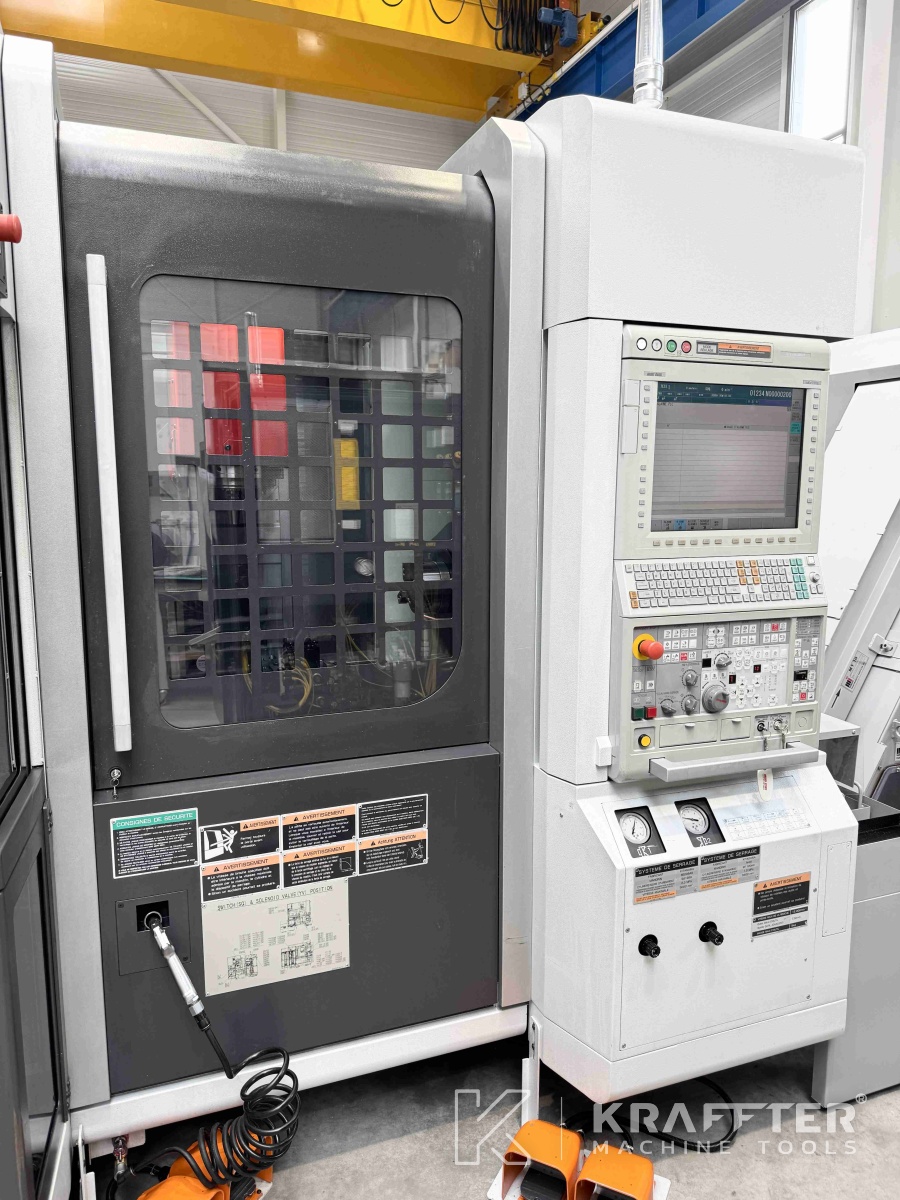

x1 operacijski sistem MAPPS IV

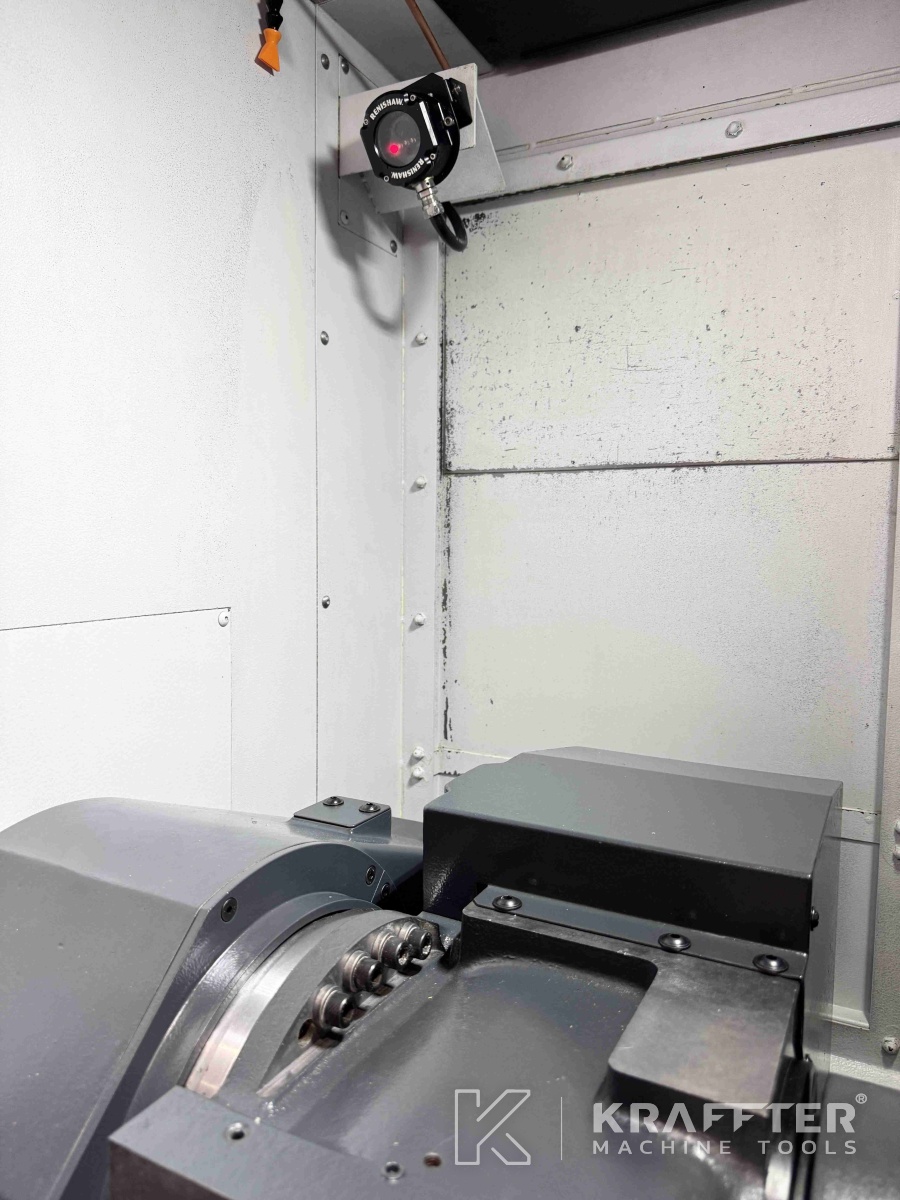

x1 orodna sonda RENISHAW

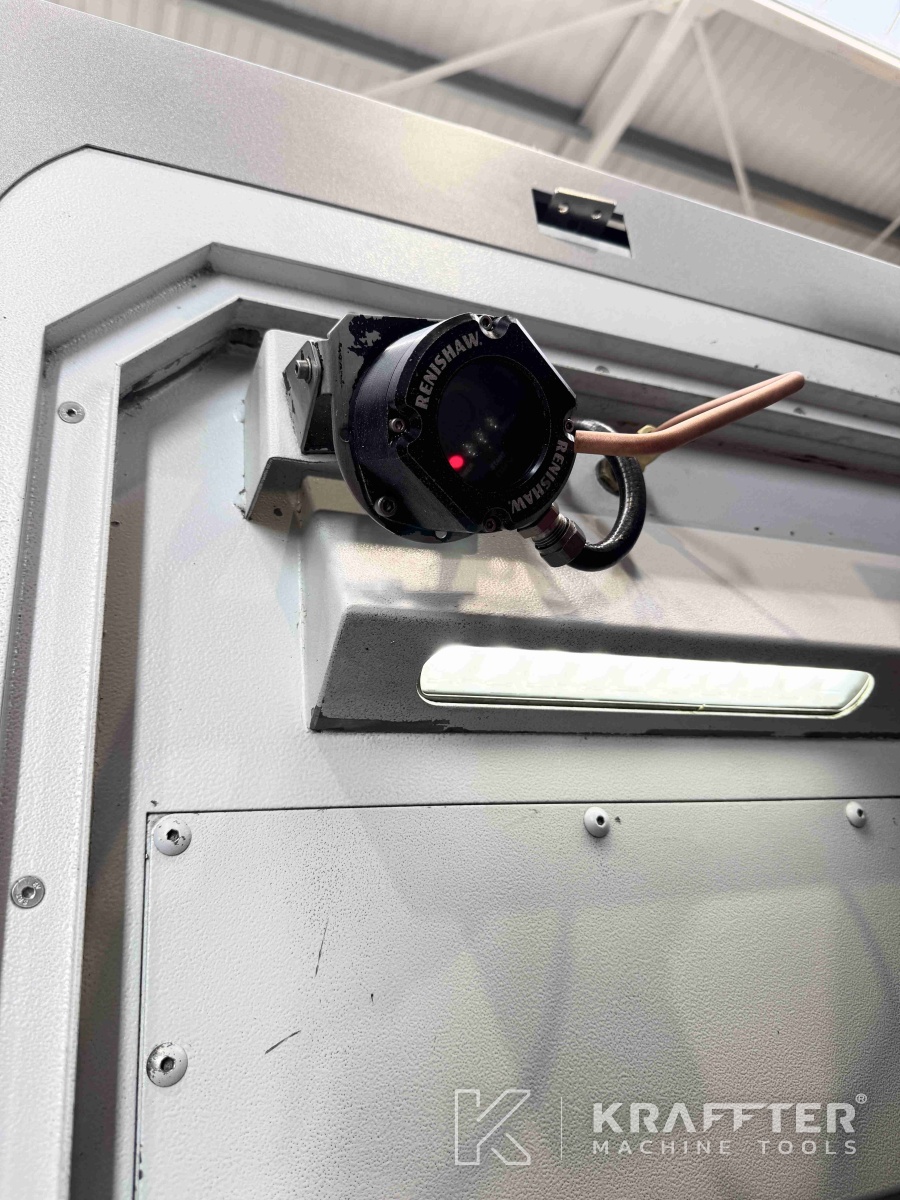

x1 vmesnik za sondo obdelovanca RENISHAW (nameščena laserska celica in mehka možnost)

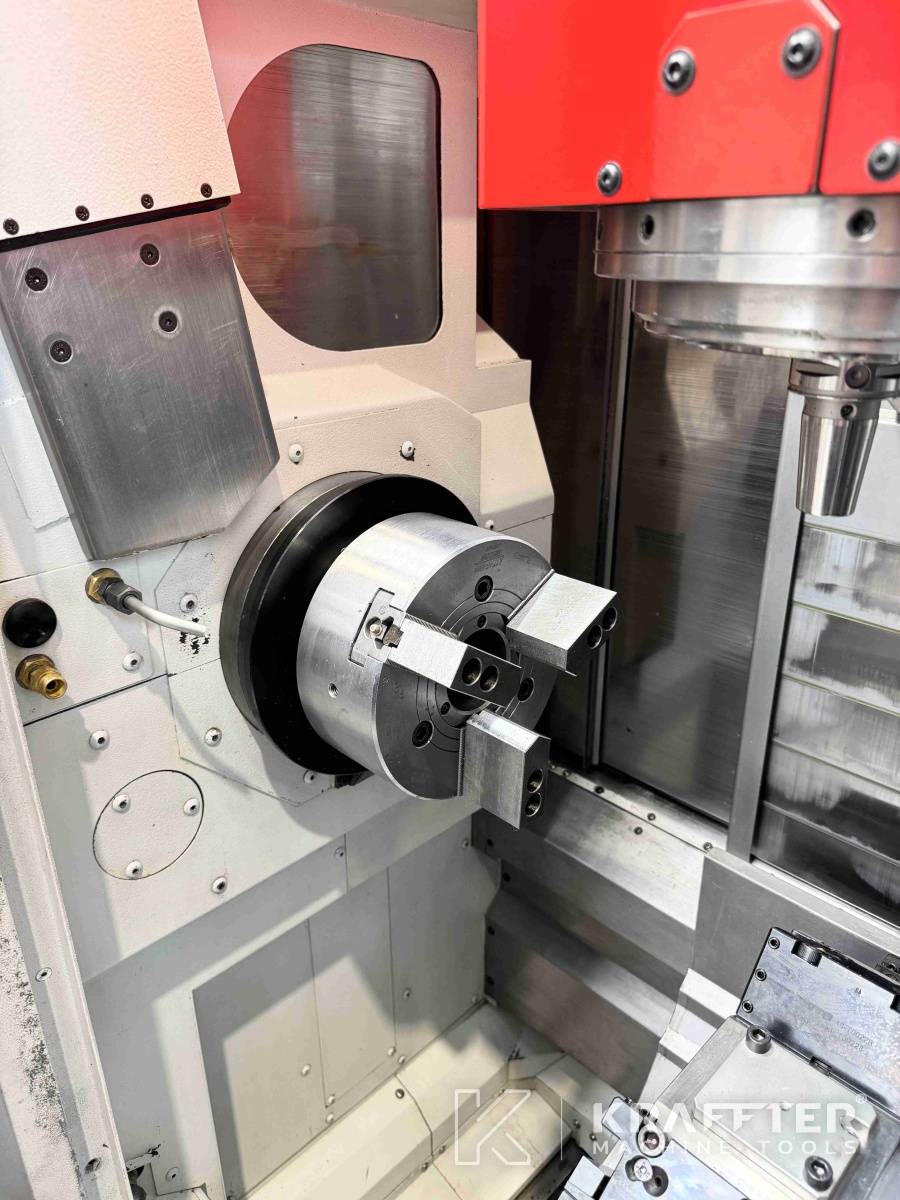

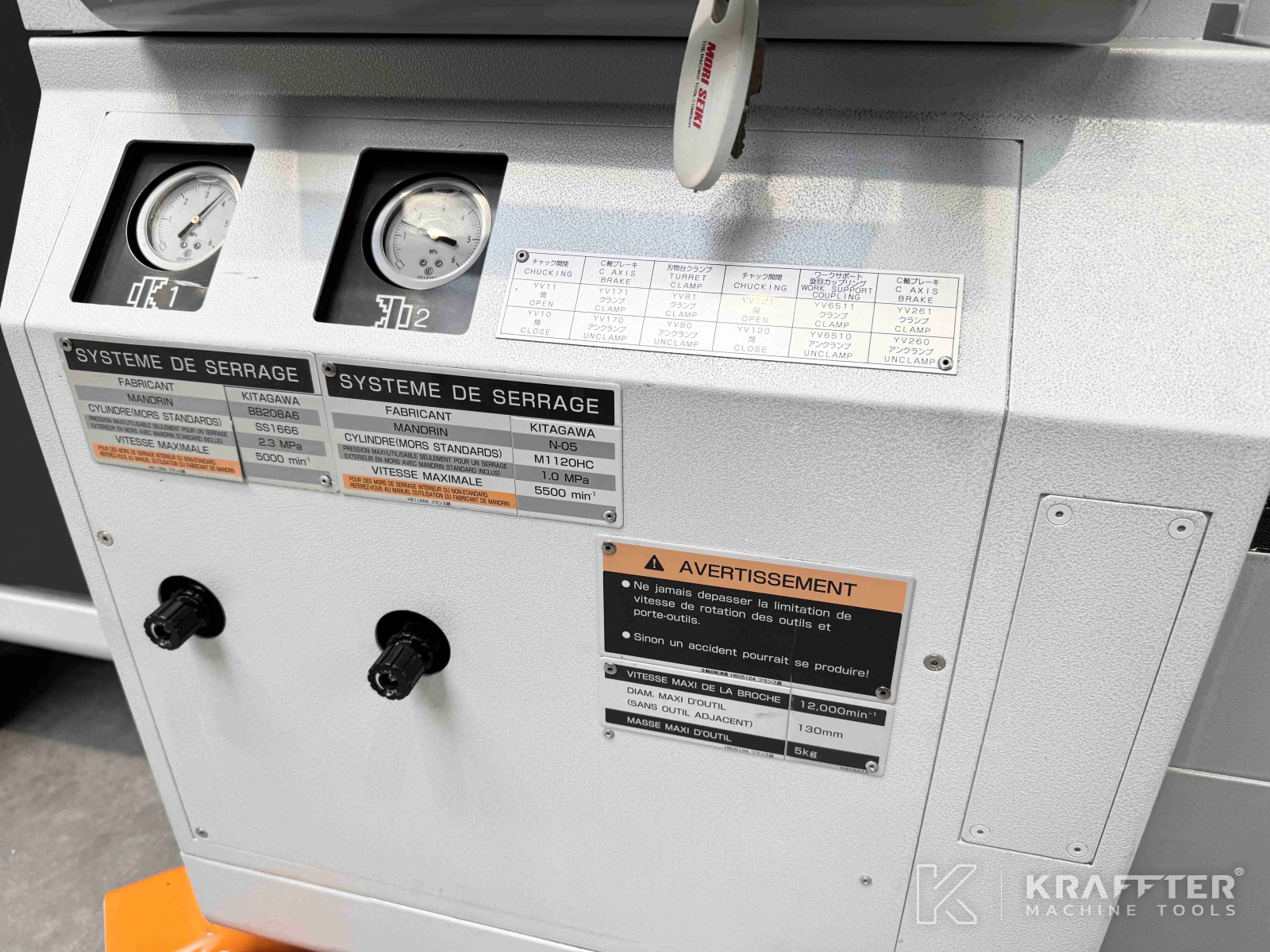

x1 držalo KITAGAWA BB208 - Ø208 [mm]
x1 pihanje trna vretena

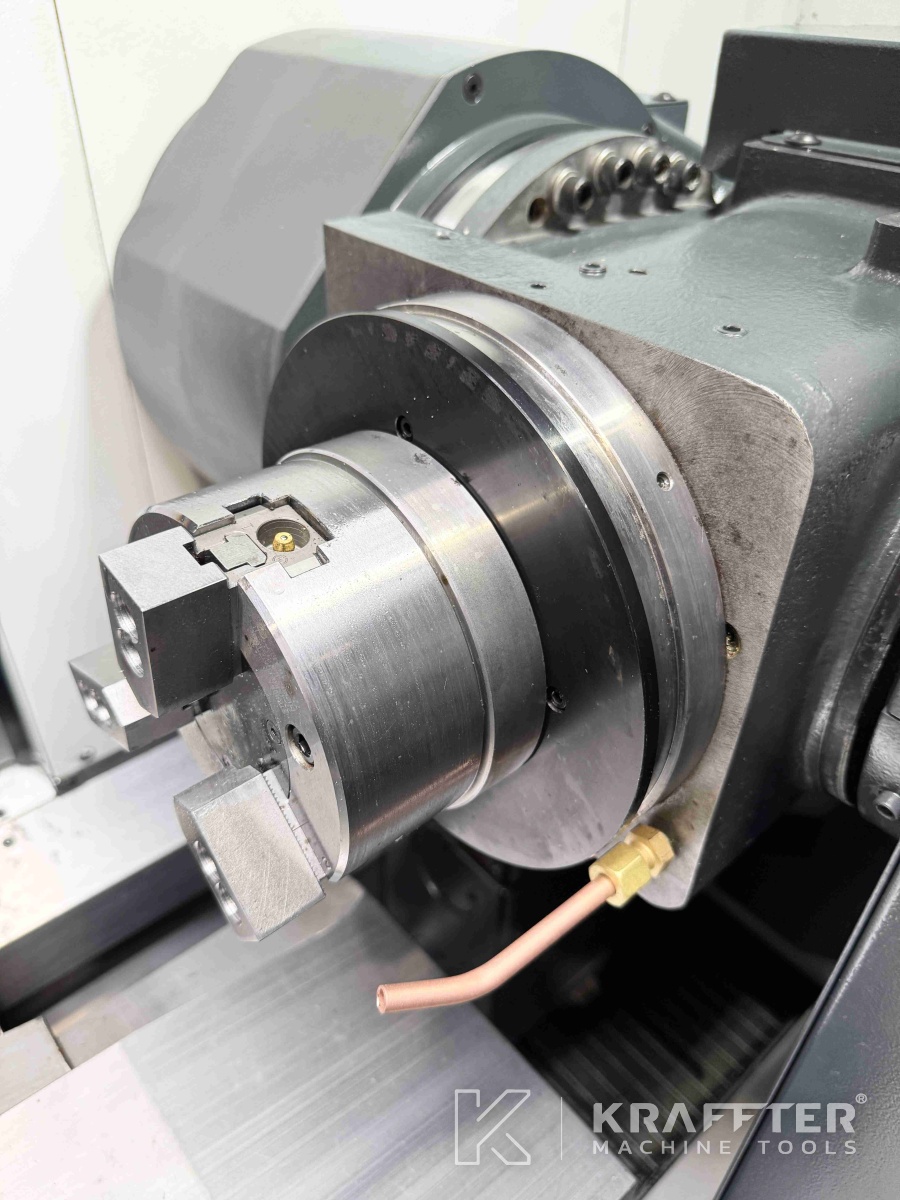

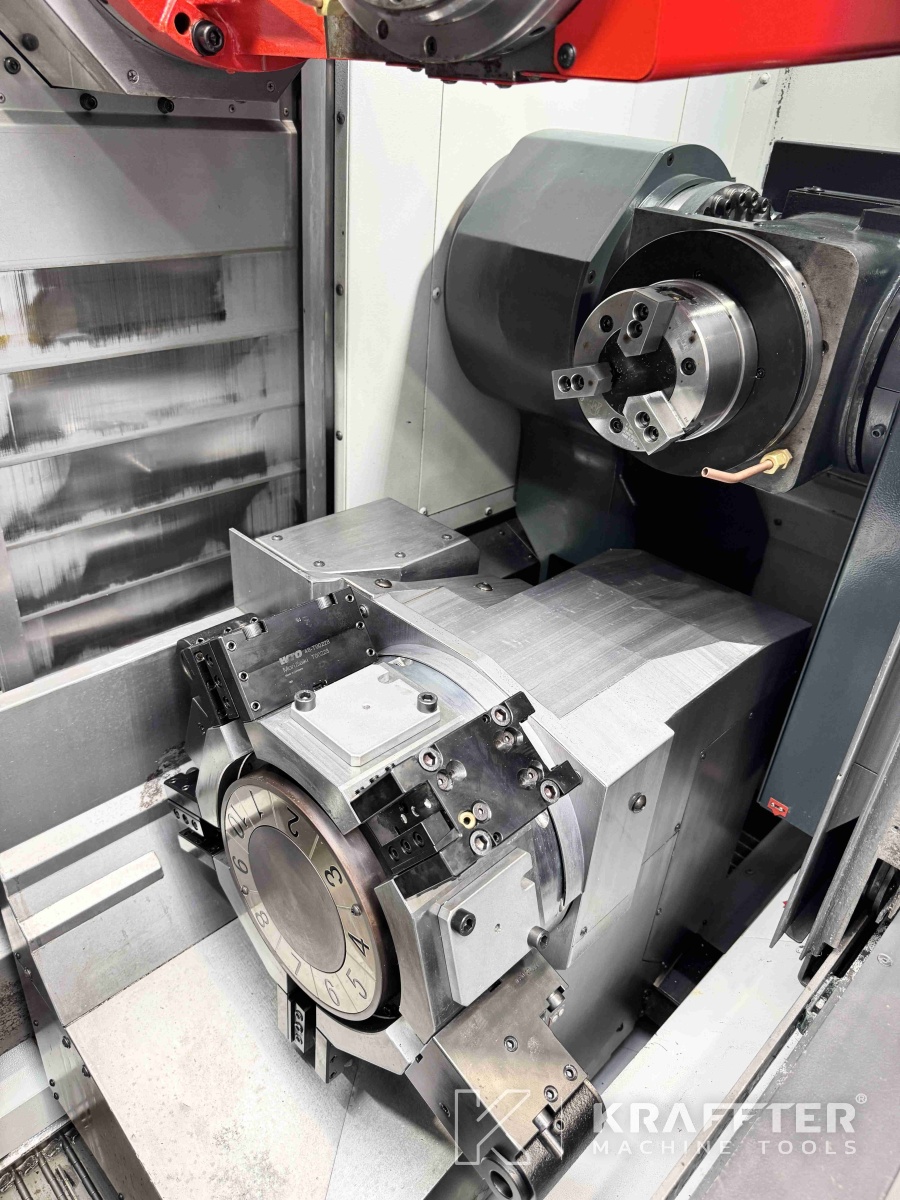

x1 vpenjalo KITAGAWA N05 - Ø135 [mm]
x1 pihanje vpenjala proti vretenu
x1 hlajenje središča vretena

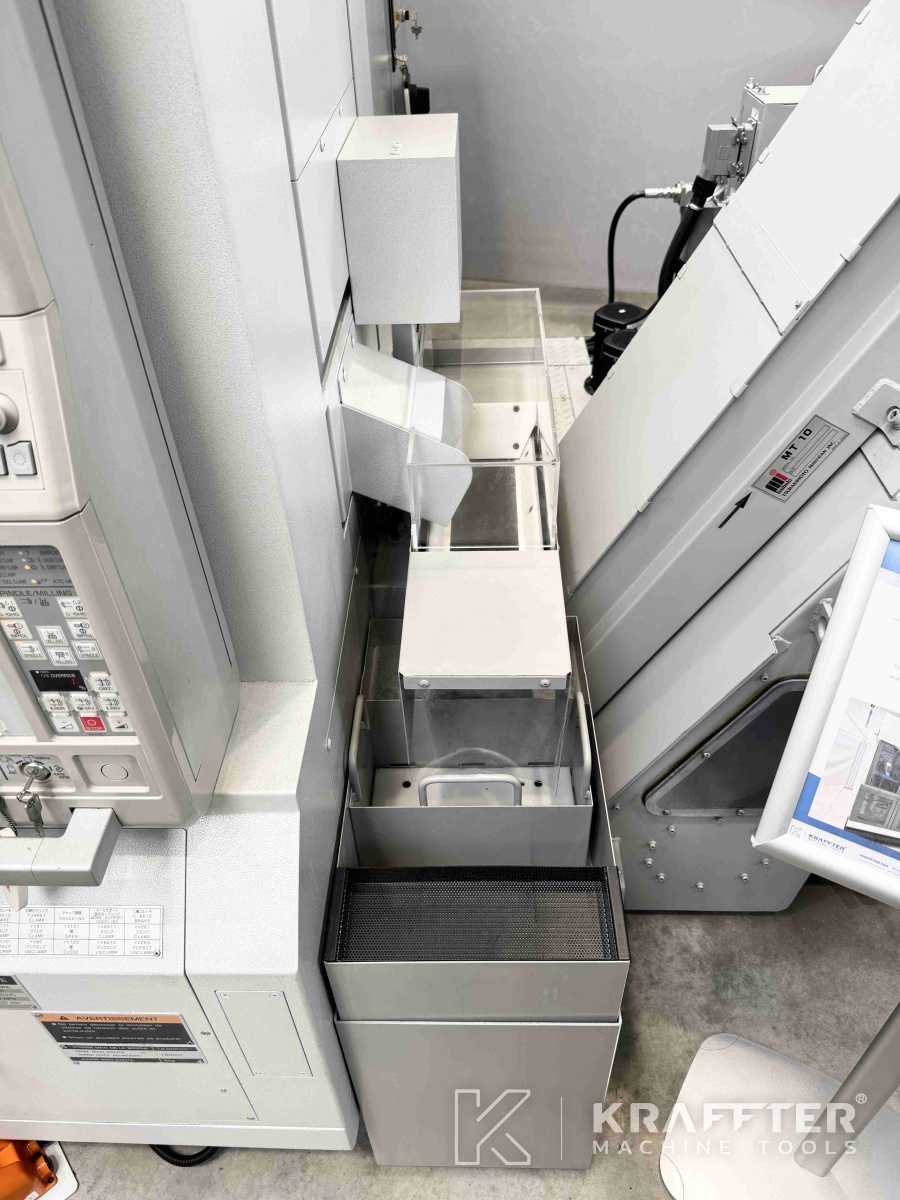

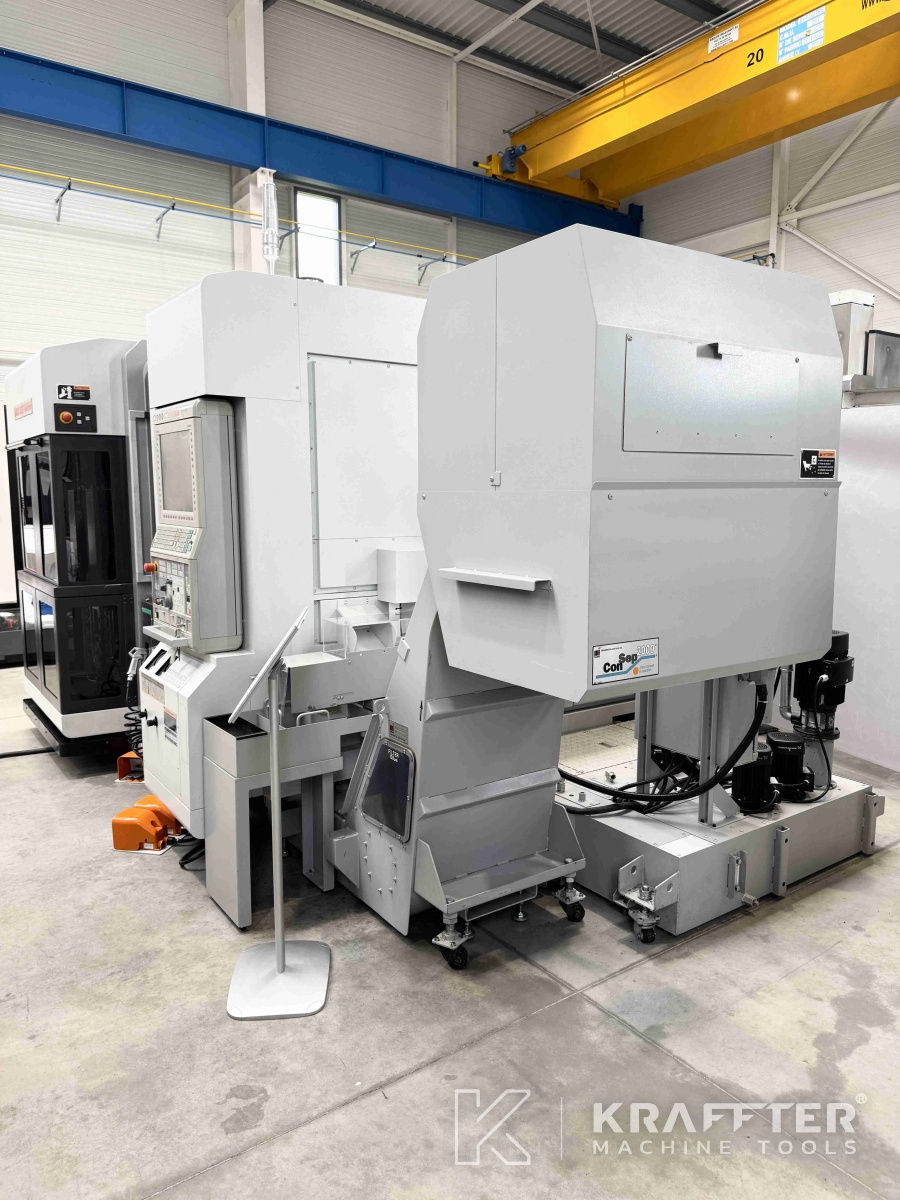

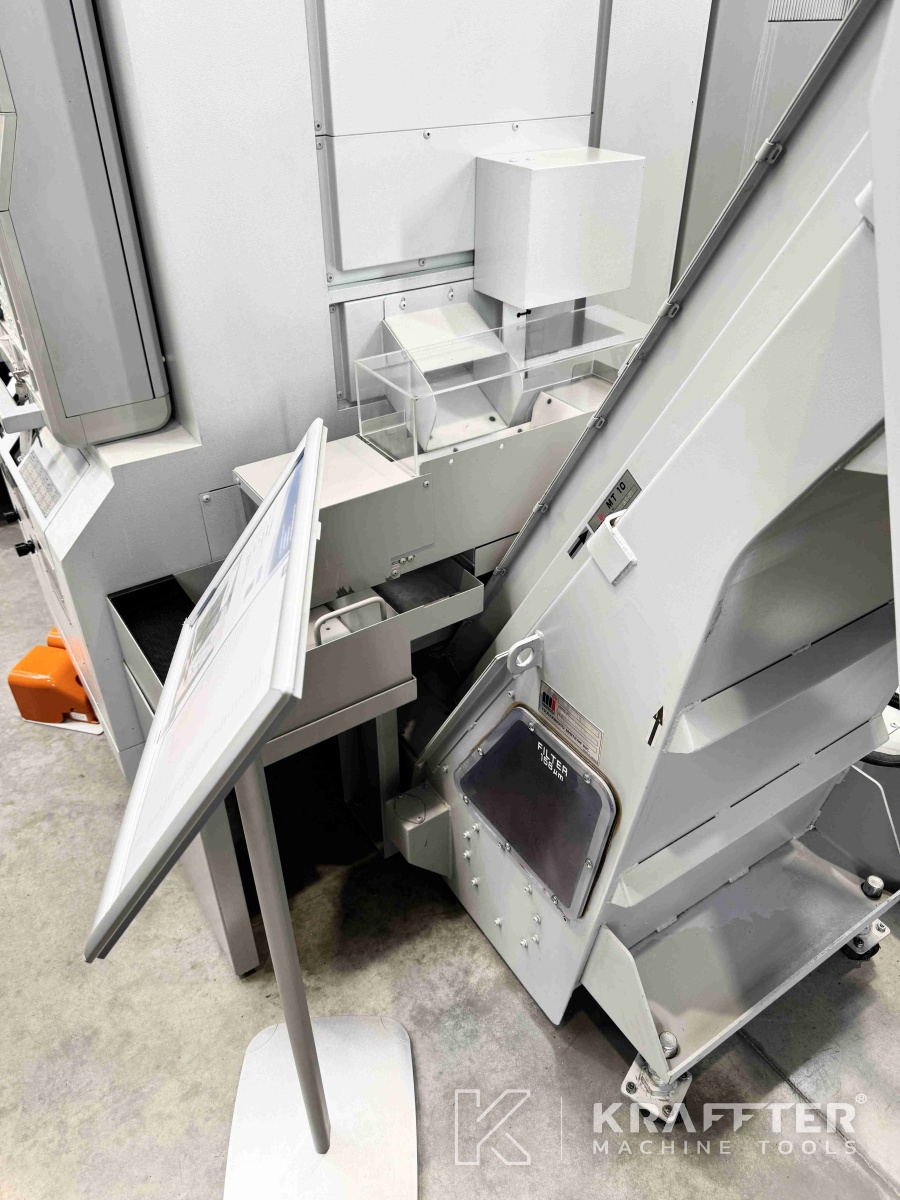

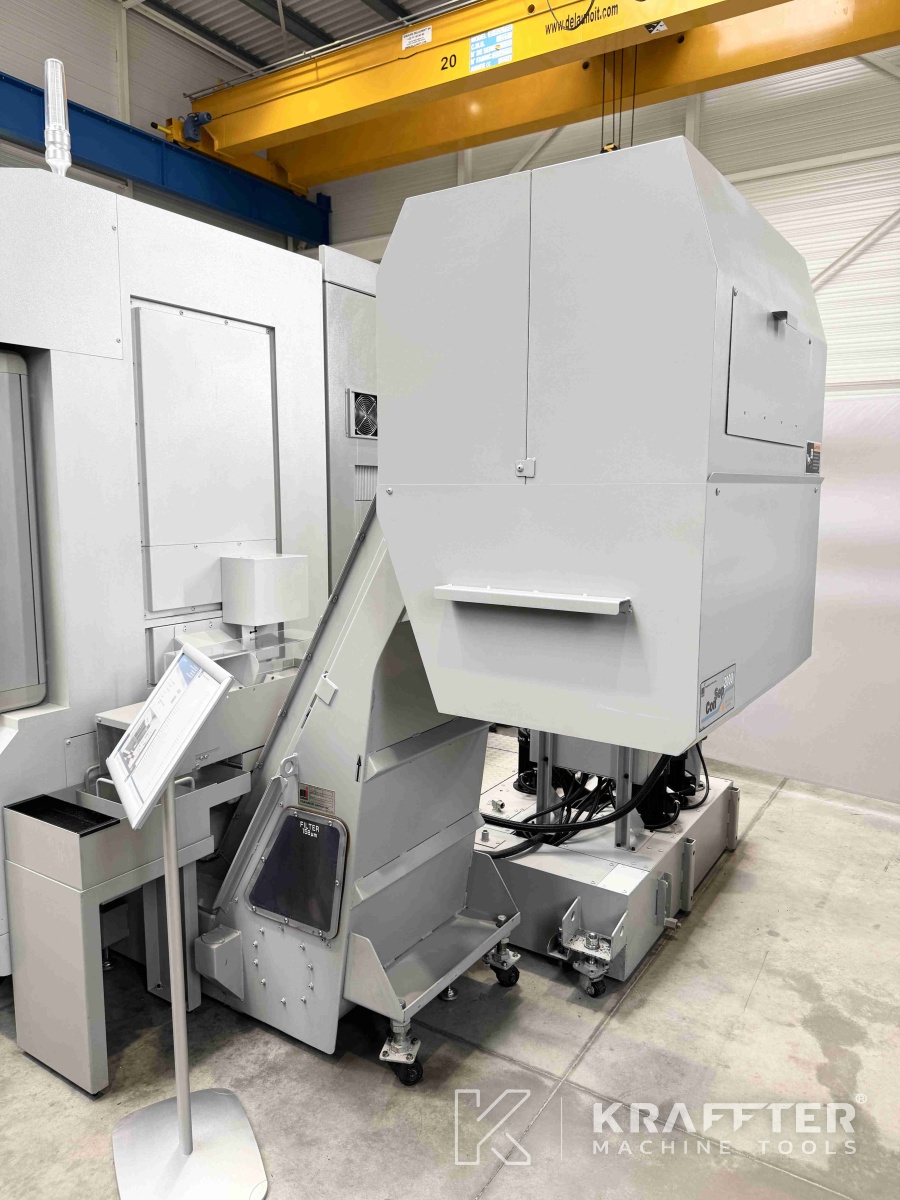

x1 transporter za trske (desni izhod)
x1 pištola za hladilno sredstvo

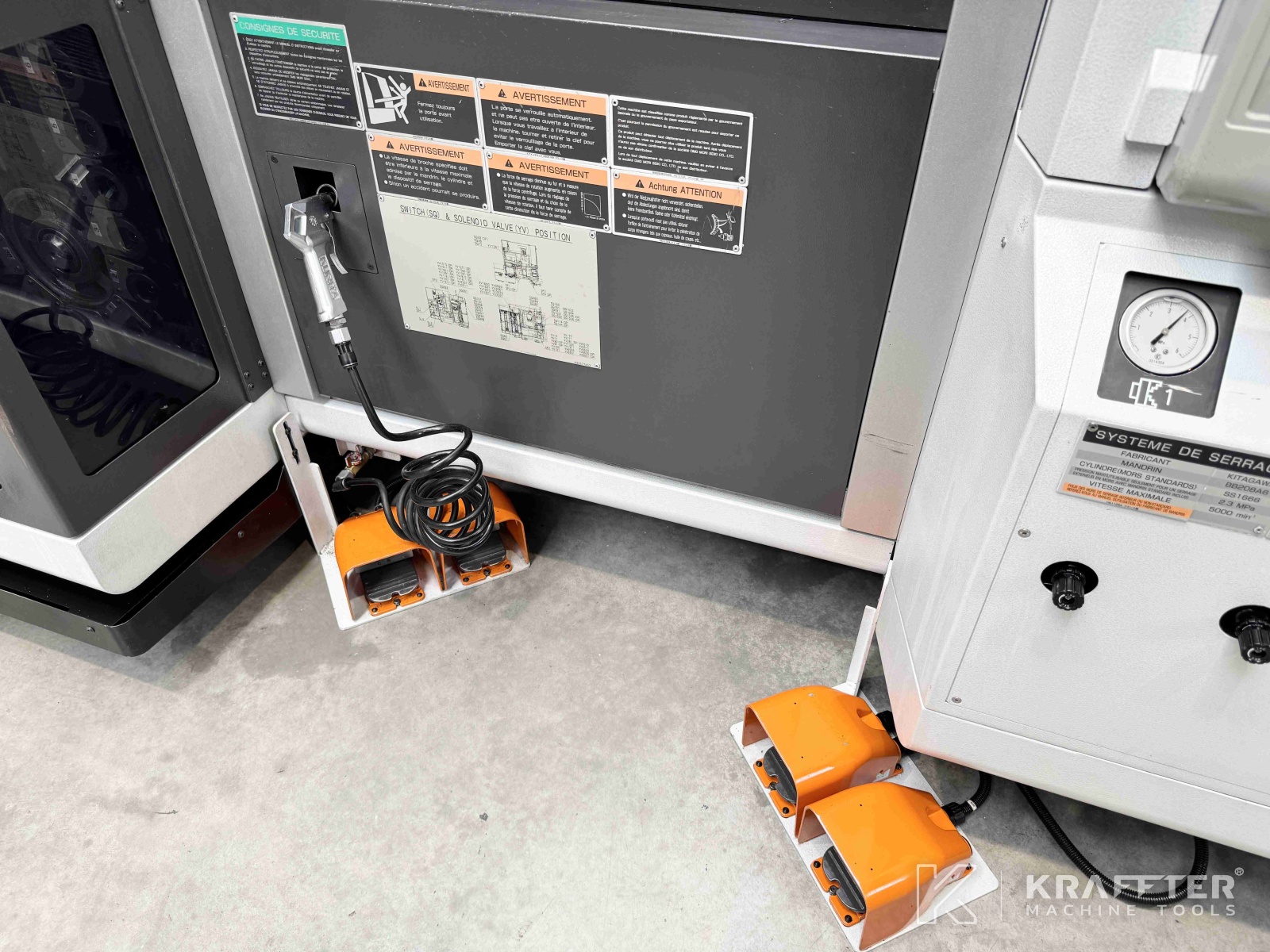

x2 upravljanje z nožnim pedalom (vretena 1 in 2)
x6 fiksnih držal za orodje
x1 3-barvna lučka

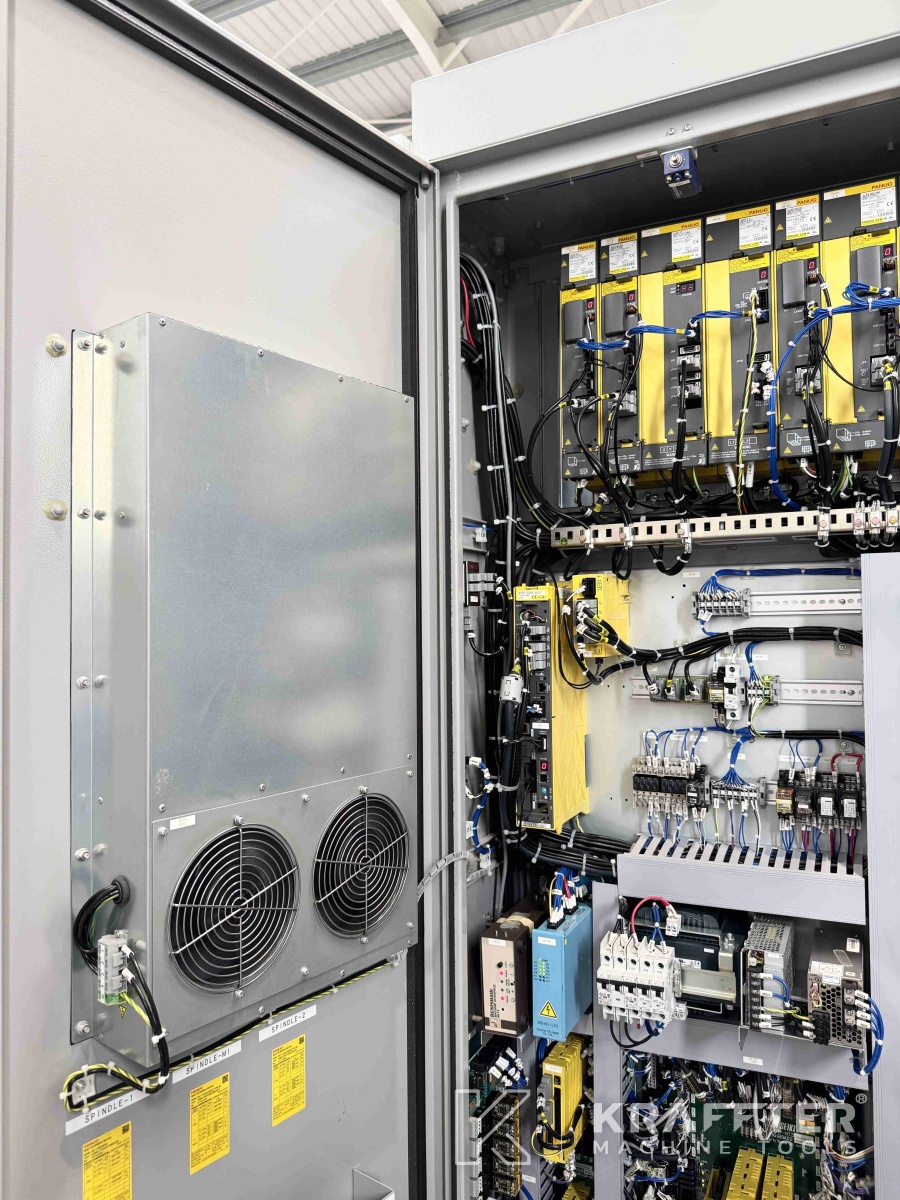

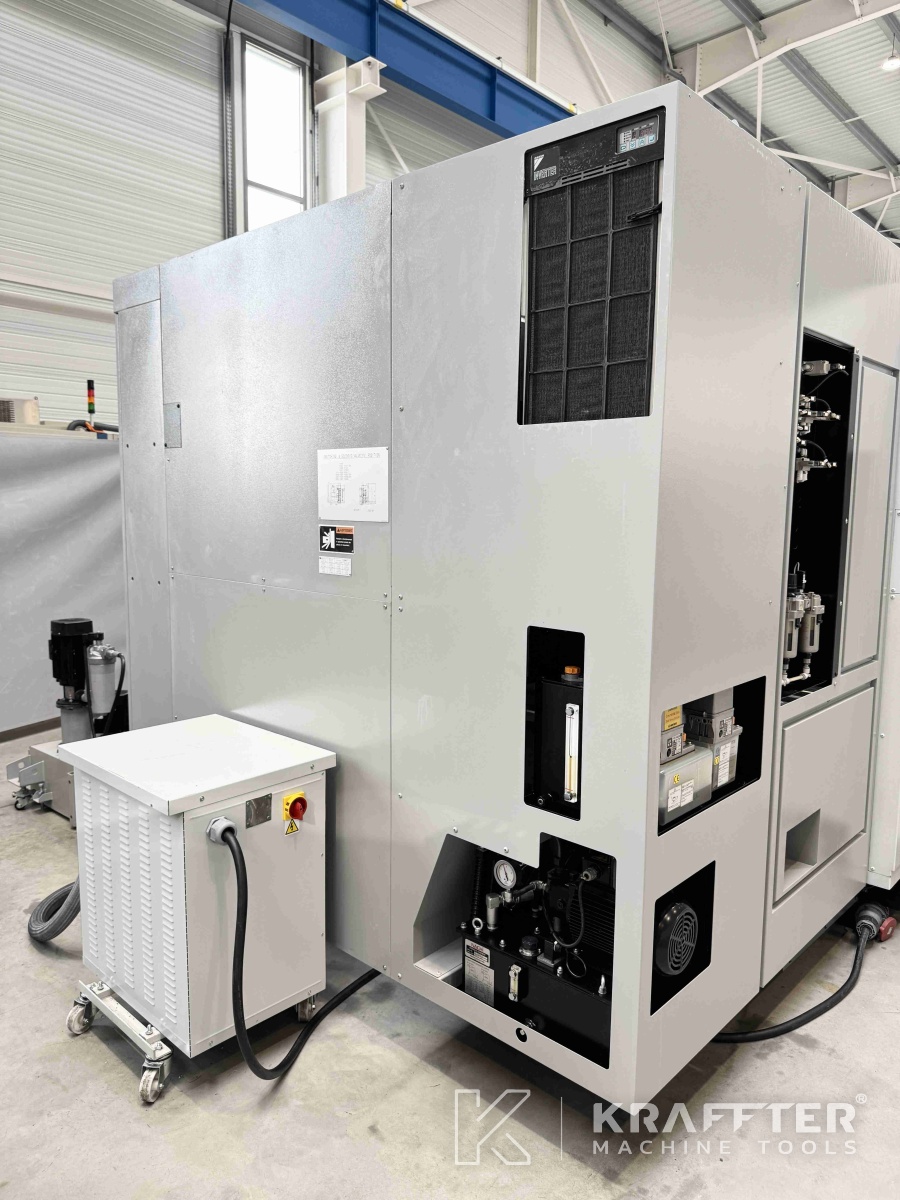

x1 električni transformator

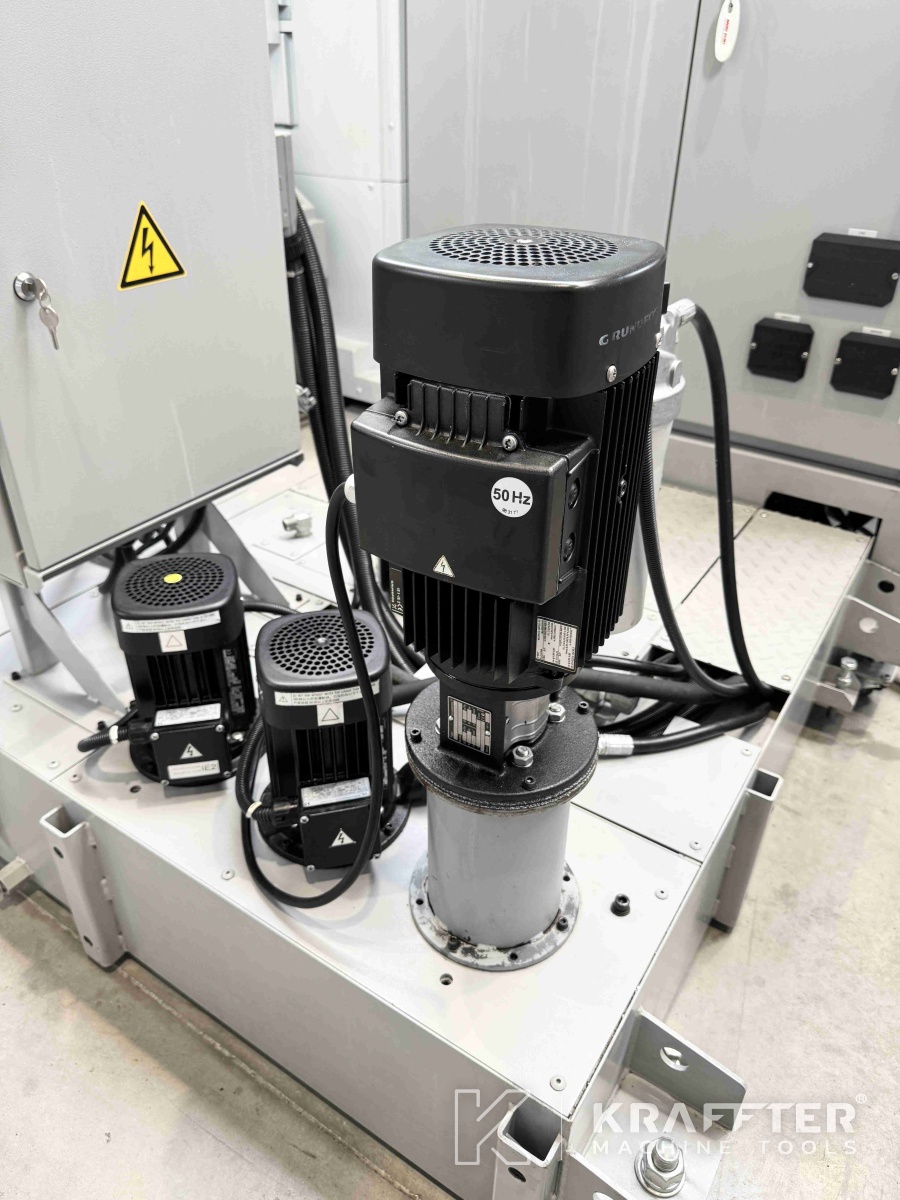

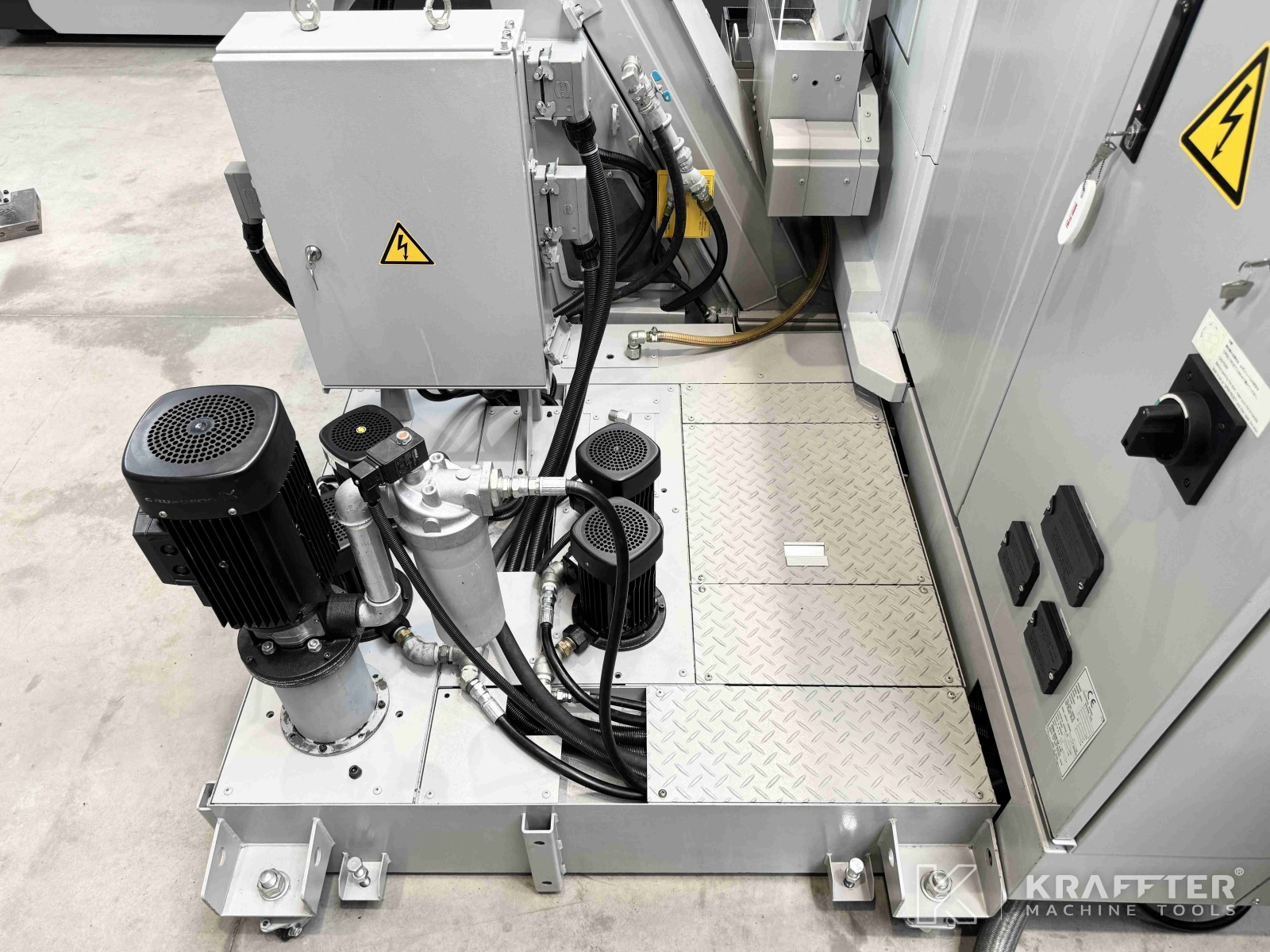

x1 visokotlačna brizgalna črpalka

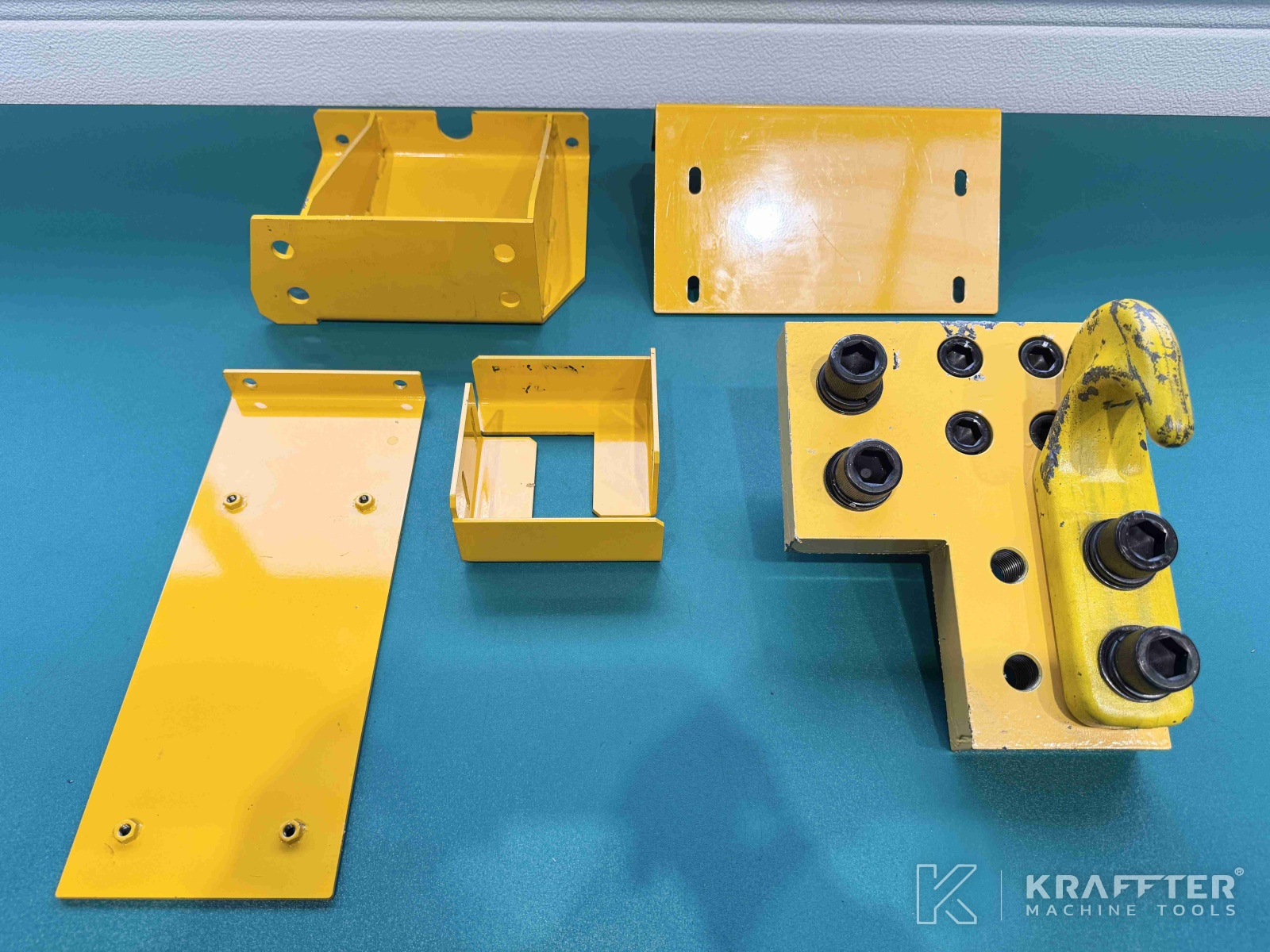

x1 komplet objemk za vretena za prevoz stroja
x1 komplet tehničnih navodil
VKLJUČENE MOŽNOSTI FANUC:
x1 A02B-0306-J713 - 31i-A5 3-D pretvorba koordinatnega sistema
x1 A02B-0306-J815 - 31i-A5 Interpolacija polarnih koordinat
x1 A02B-0306-J819 - 31i-A5 Spiralna interpolacija
x1 A02B-0306-J828 - 31i-A5 Rigidno rezanje z rezilom
x1 A02B-0306-J852 - 31i-A5 CS Contour Control
x1 A02B-0306-J926 - 31i-A5 Odmik orodja, 99 parov
x1 A02B-0306-J930 - 31i-A5 Izravnava radija orodja (rezkarja) in izravnava radija nosu orodja
x1 A02B-0306-J947 - 31i-A5 Pomnilnik programa za del, 1 MB
x1 A02B-0306-R512 - 31i-A5 Nano glajenje II
x1 A02B-0306-S676 - 31i-A5 ukaz za nagnjeno delovno ravnino - konvencionalno
x1 A02B-0306-S687 - 31i-A5 nano glajenje
x1 A02B-0306-S737 - funkcija podatkovnega strežnika 31i-A5
x1 A02B-0306-S808 - 31i-A5 AI Contour Control II
