Prodano

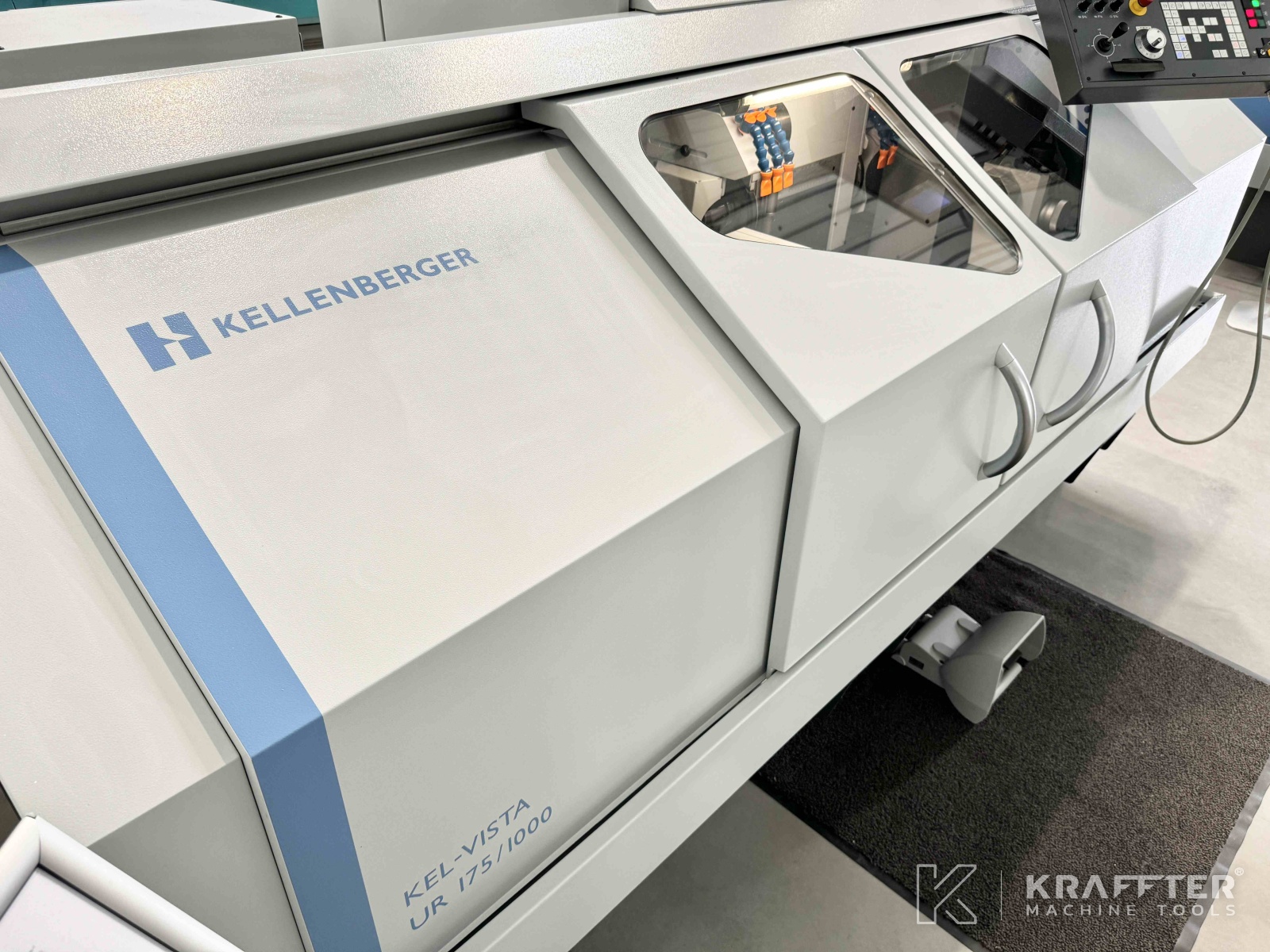

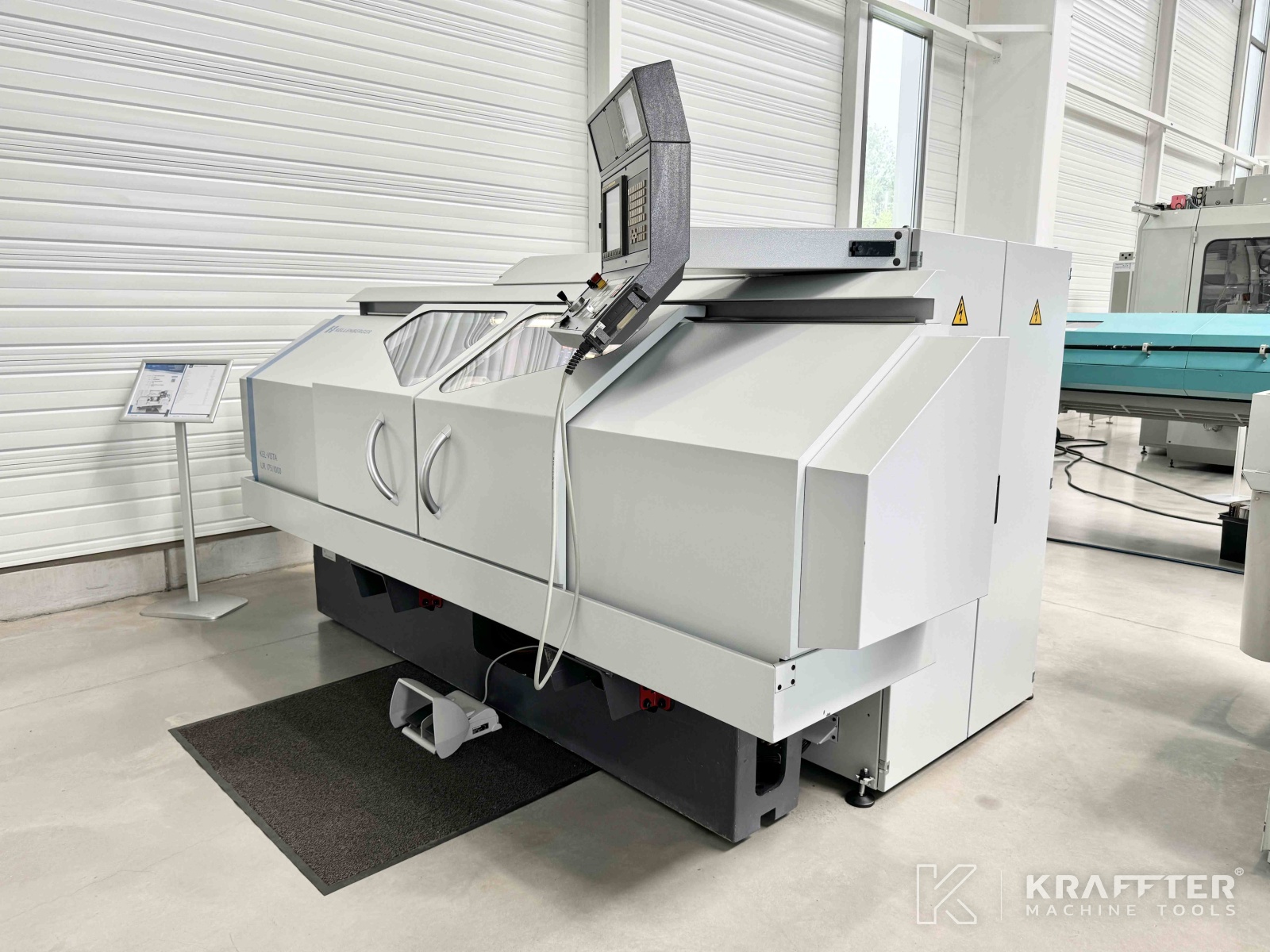

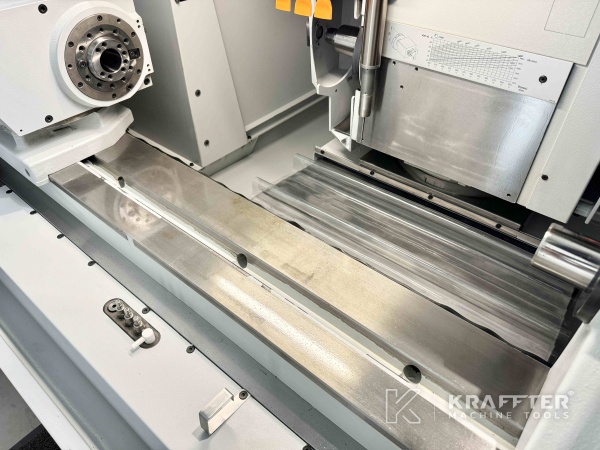

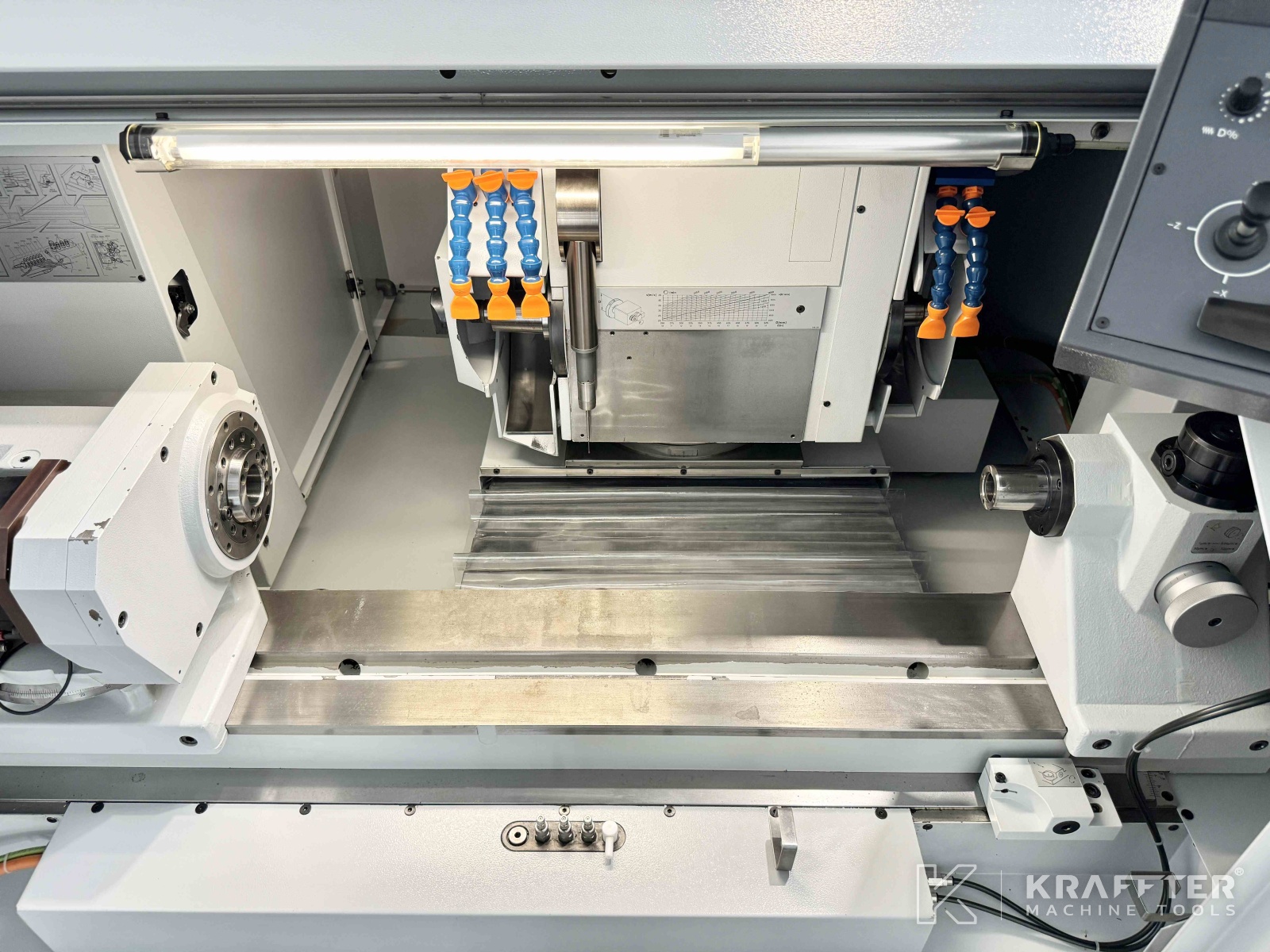

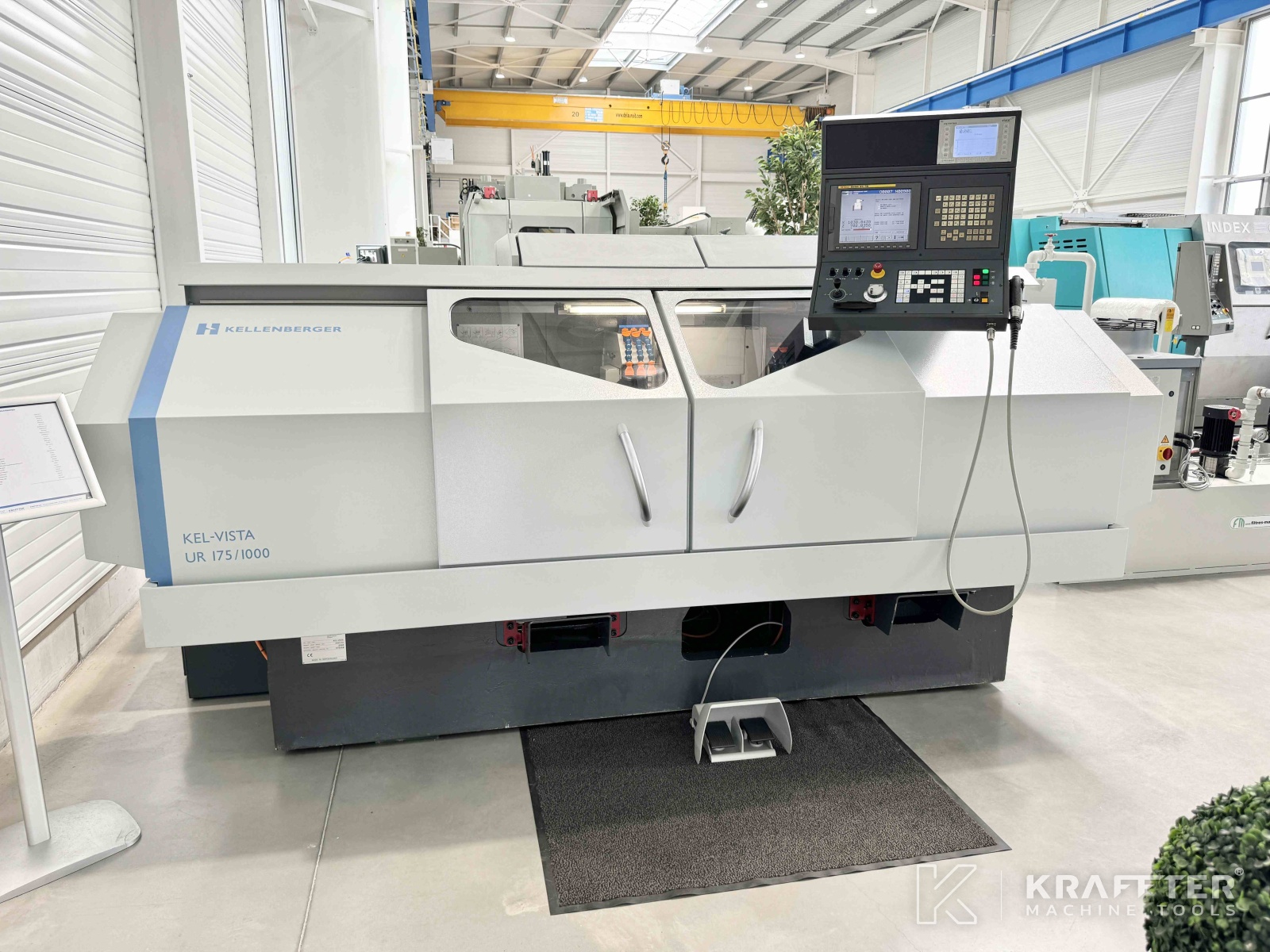

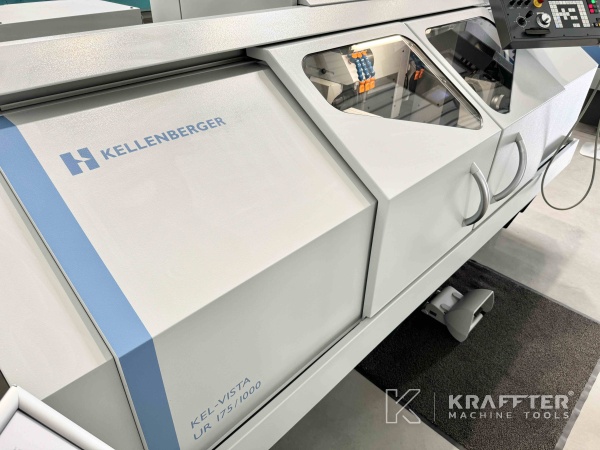

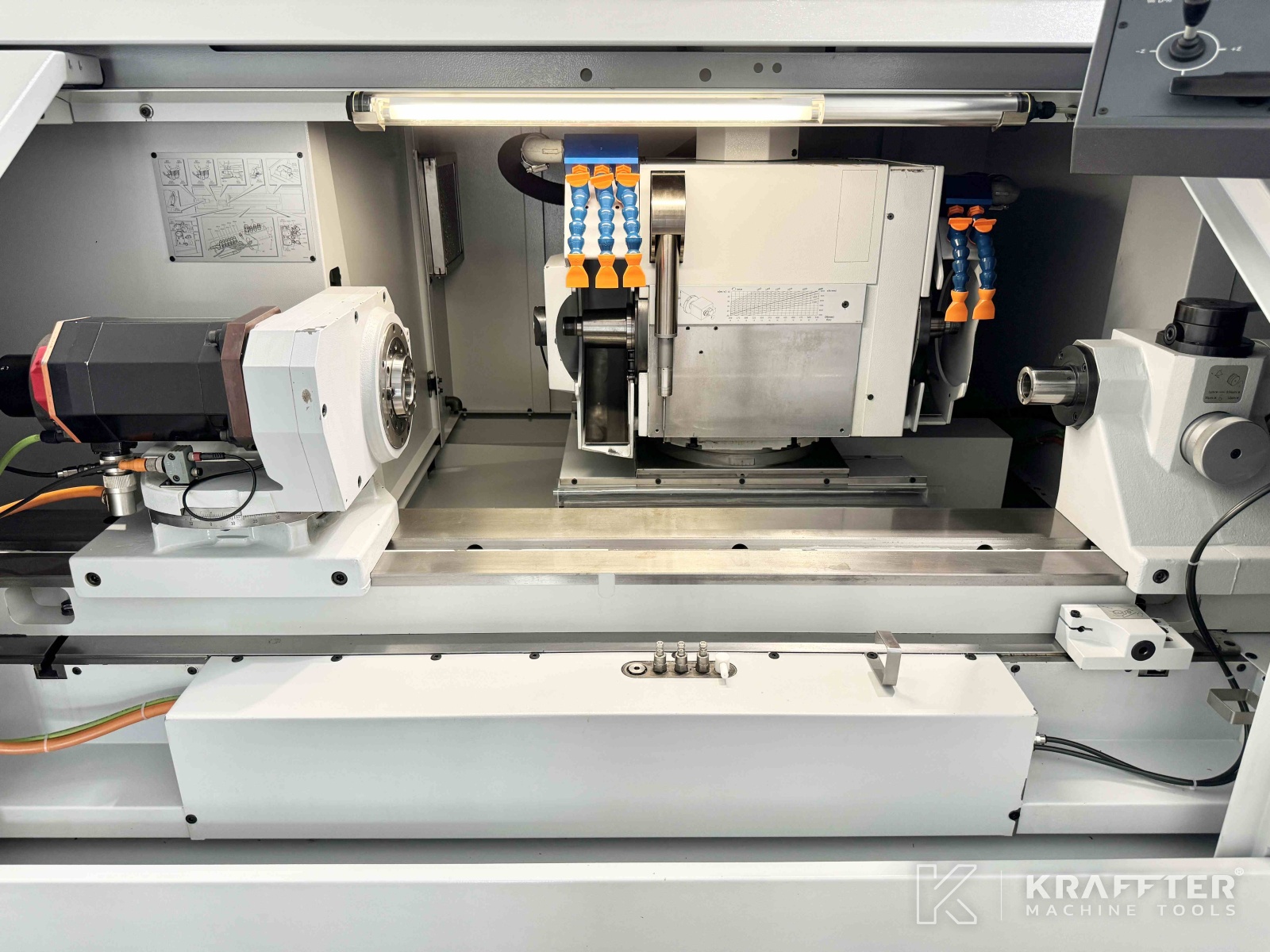

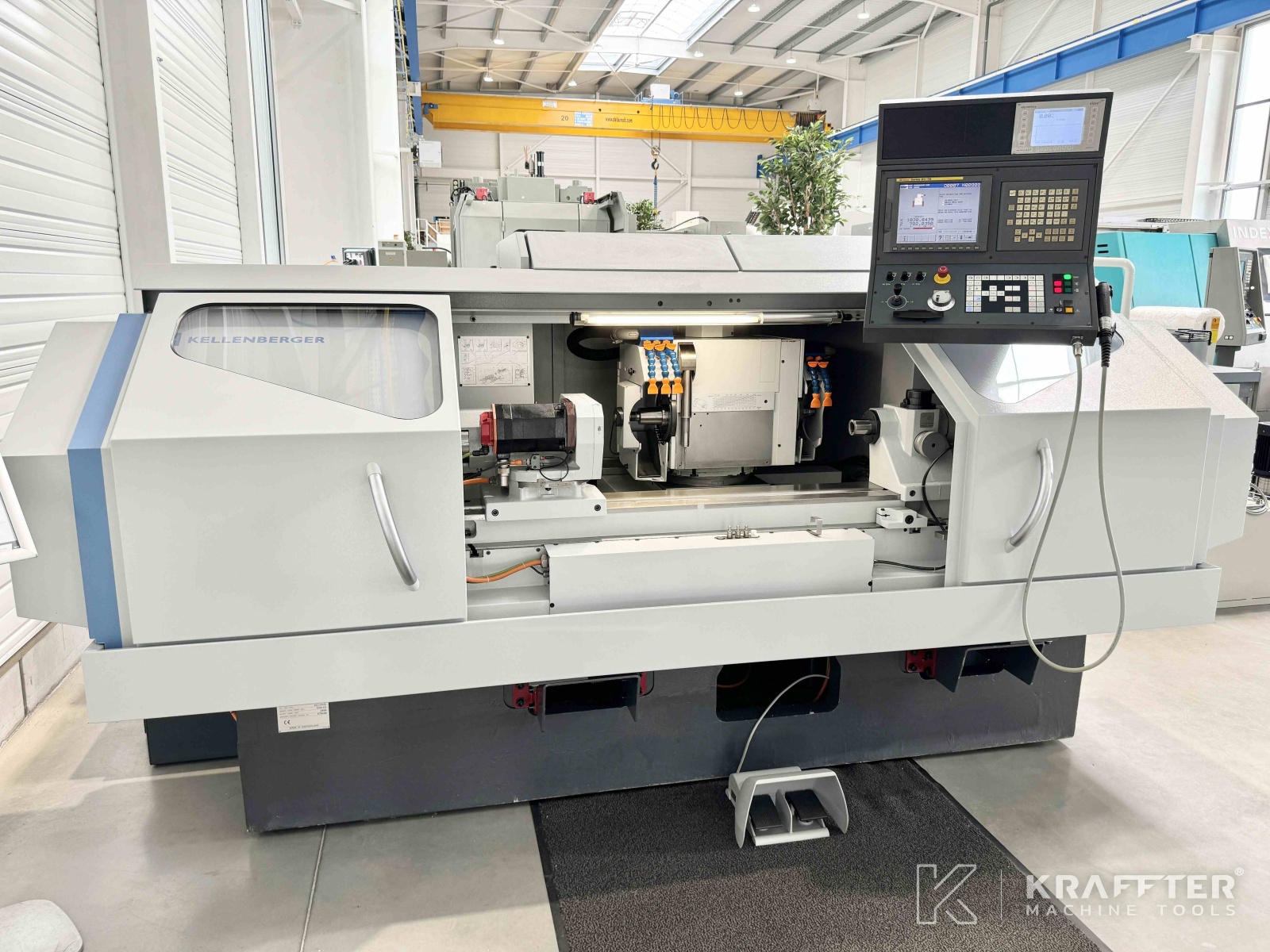

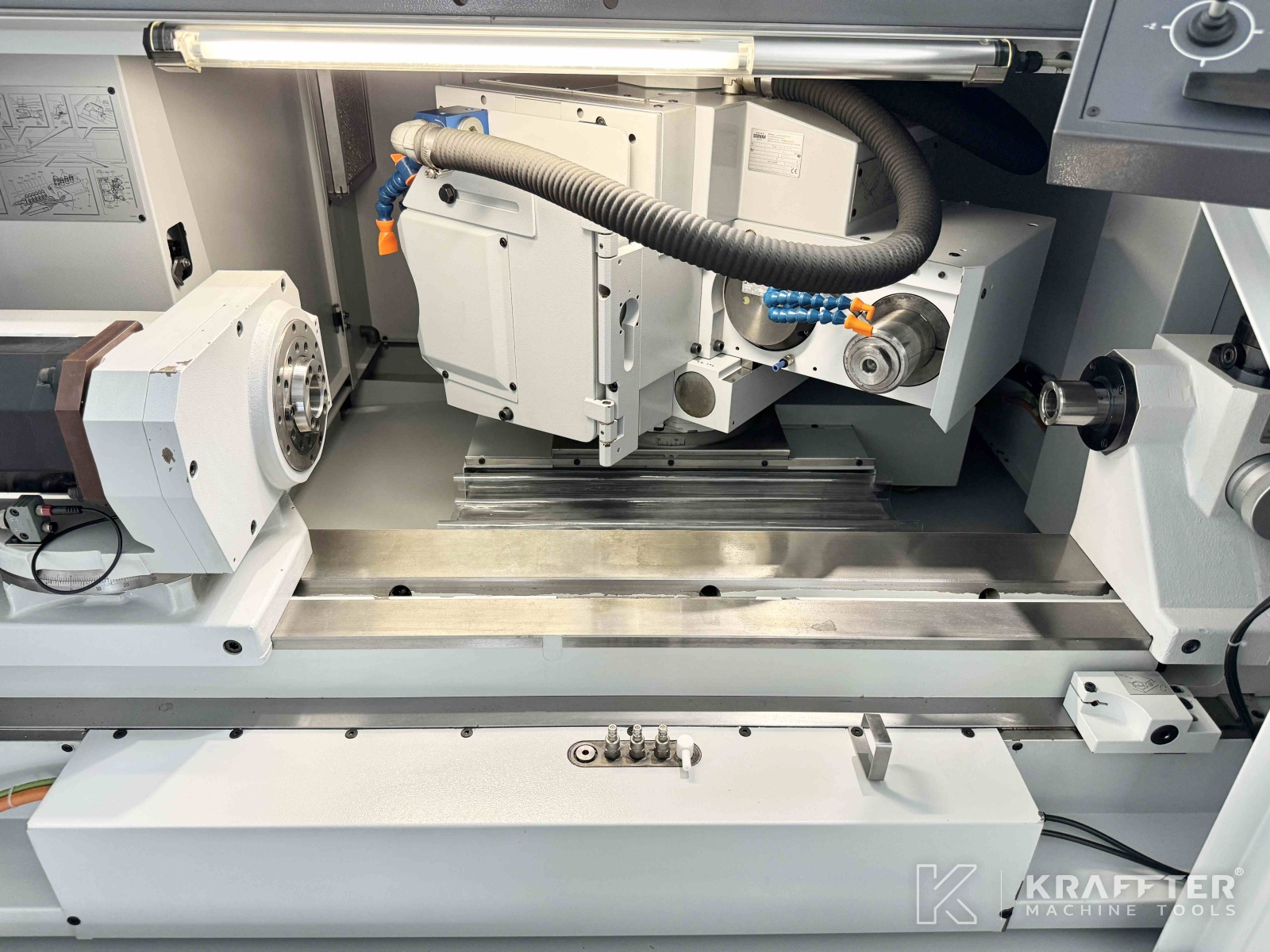

Vrsta stroja : CNC cilindrični brusilni stroj
Blagovna znamka : KELLENBERGER
N° de stock: 90126
Model : Kel-Vista UR 175/1000
Leto : 2008
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije

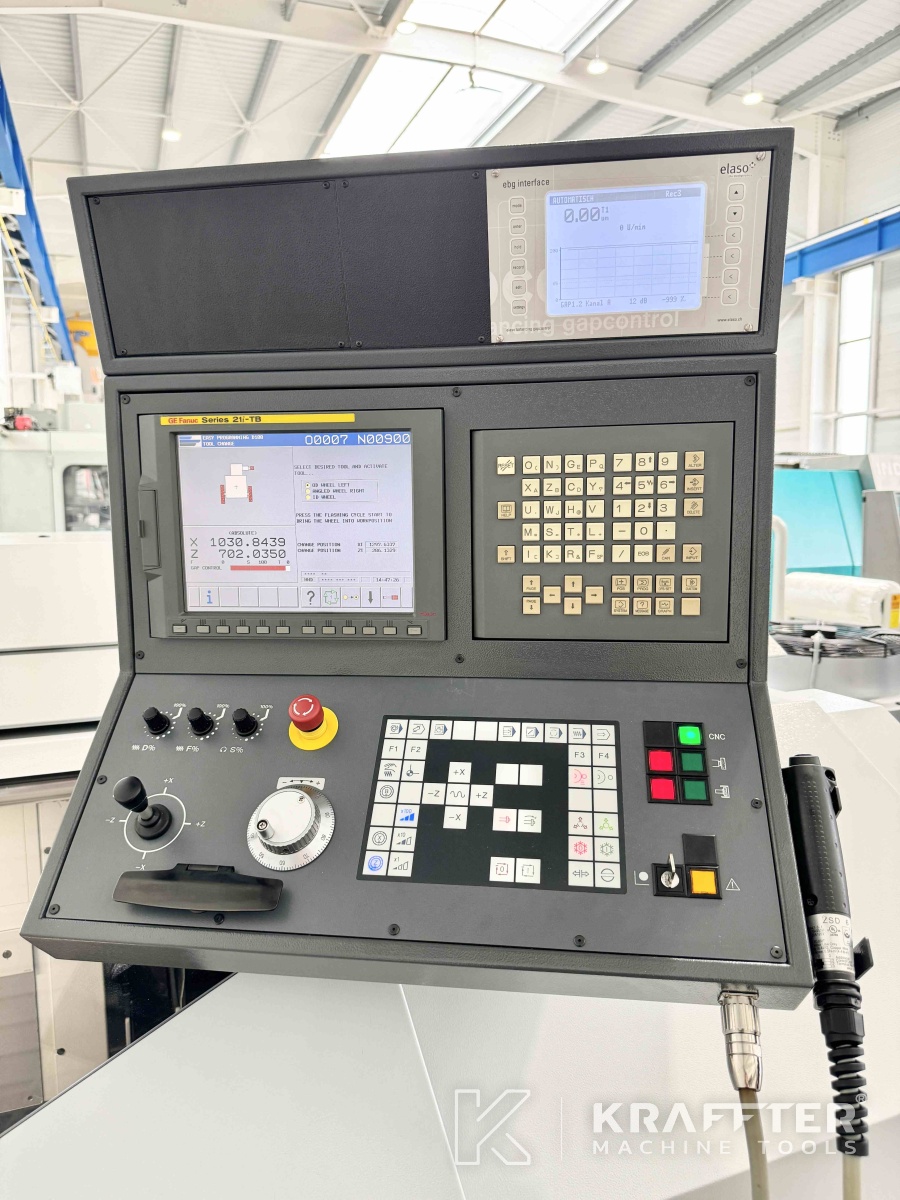

Vrsta CNC
FANUC 21i-T
Razdalja med konicama
1000 [mm]
Višina konic
175
Največji premer brušenja
349 [mm]
Največja dolžina brušenja
1000 [mm]
Hod osi X
350 [mm]
Največja hitrost hoda os X
6000 [mm/min]
Ločljivost os X
0.0001 [mm]
Hod osi Z
1150 [mm]
Največja hitrost hoda os Z
12000 [mm/min]
Ločljivost os Z
0.0001 [mm]
Usmeritev tabele
0 - 9 [°]
Najmanjša hitrost brusilnega vretena
800 [vrt/min]
Največja hitrost brusilnega vretena
1900 [vrt/min]
Moč vretena nosilca brusnega kolesa
6 [kW]
Kotni hod os B : kotni pomik mize
-210 / +10 [°]
Natančnost indeksiranja osi B
1 [°]
Avtomatska os B
Da
Največji premer brusni kamen
400 [mm]

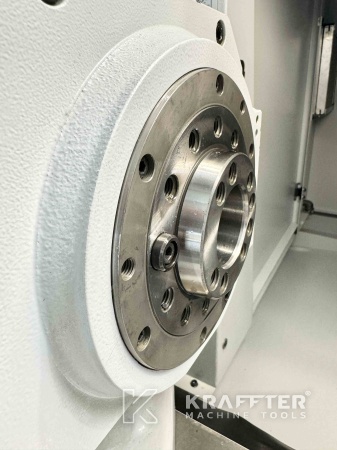

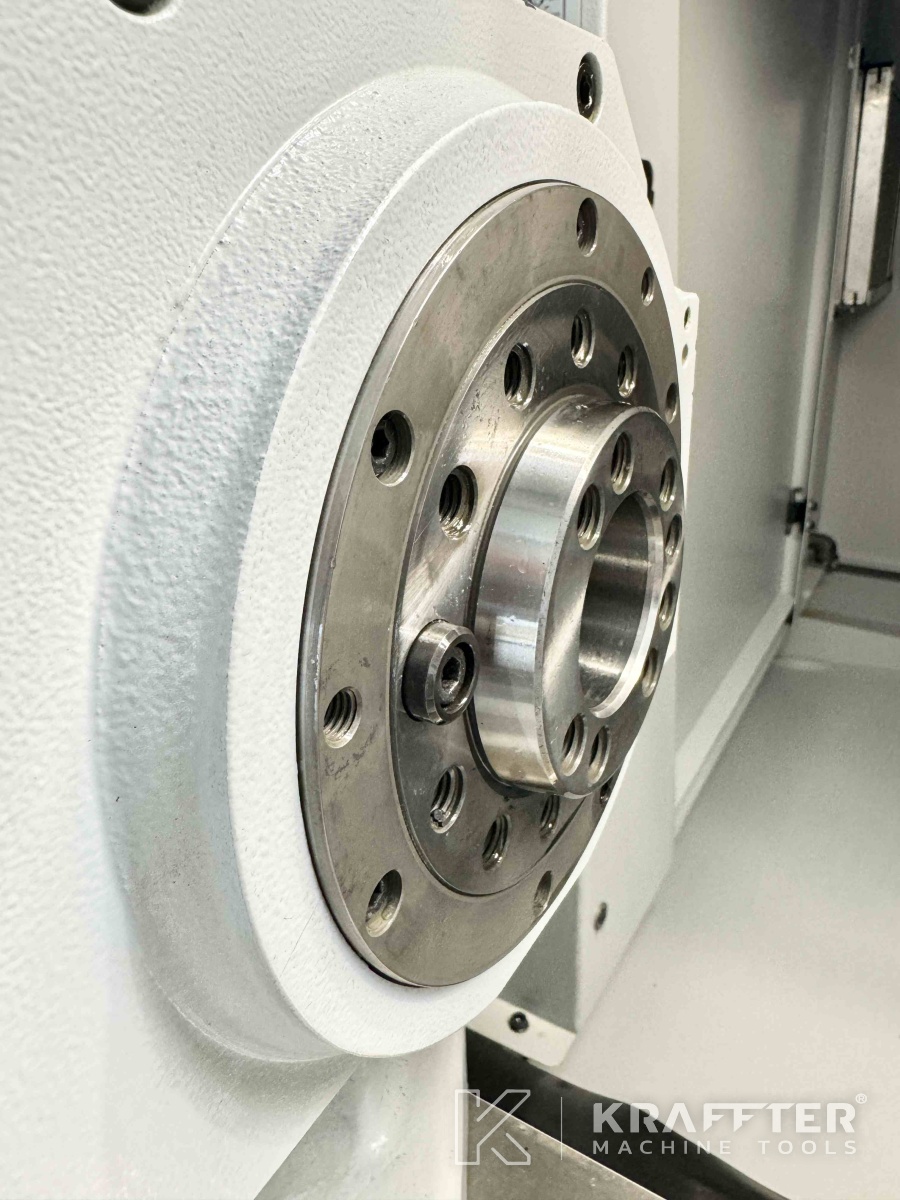

Nos vretena obdelovanca
DIN 55026 N° 5
Notranji stožec vretena obdelovanca
Morse 5
Najmanjša hitrost vretena obdelovanca
8 [vrt/min]
Največja hitrost vretena obdelovanca
800 [vrt/min]
Največja dovoljena teža čelne glave med centri
100 [Kg]

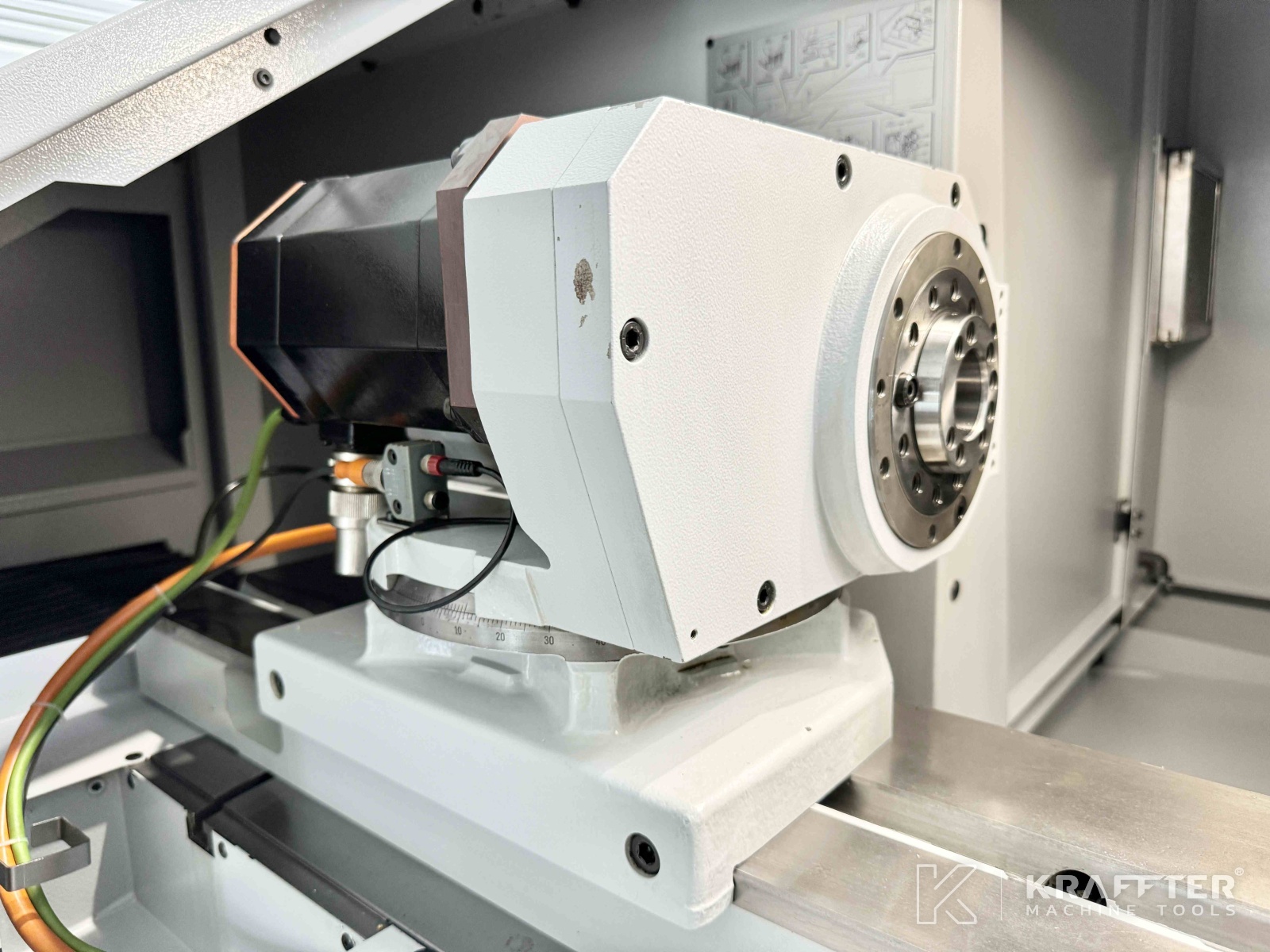

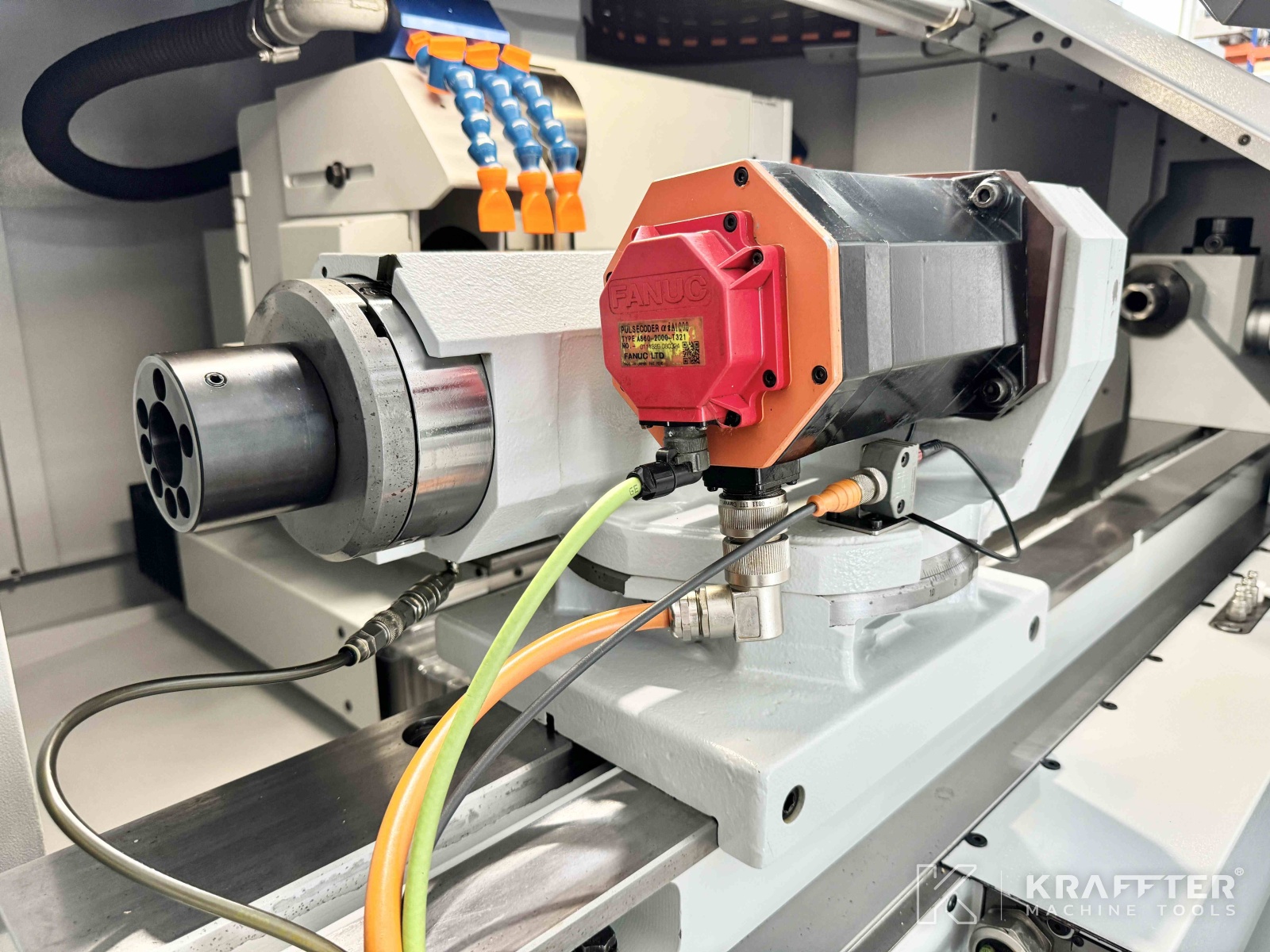

Kot vrtenja glave obdelovanca
-10 / +100 [°]
Moč vretena obdelovanca
1 [kW]
Stožec konjička
Morse 4
Fina nastavitev protiopore
+/- 60 [µm]
Število ur delovanja
500 [h]
Pretok črpalke za zalivanje
160 [l/min]
Prostornina rezervoarja za hladilno tekočino
375 [l]
Napajalna napetost
400 [V]
Nazivni tok
18.5 [A]
Uteži
3500 [Kg]
Dodatne informacije
VKLJUČENA OPREMA:
x1 UR 1-2-3 zunanja/notranja/površinska avtomatska os B (Hirthov 1° zobnik)
x1 polavtomatska naprava za uravnoteženje koles KEL-BALANCE (ELASO BALANCING GAP CONTROL)

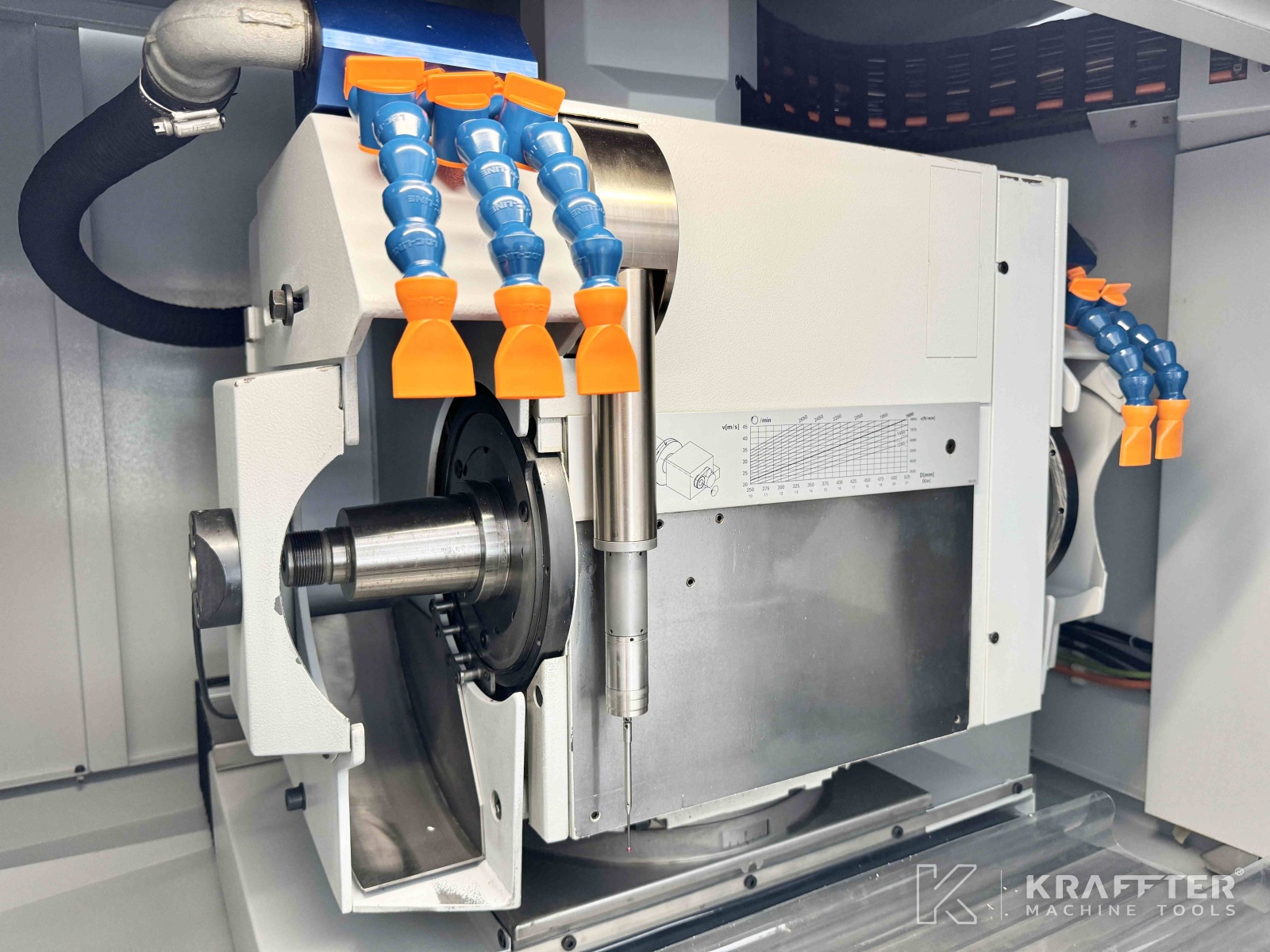

x1 vreteno za notranje brušenje RENAUD Švica 124-080240-M16R (28'000 min-1) - sklic KELLENBERGER: 4013.01

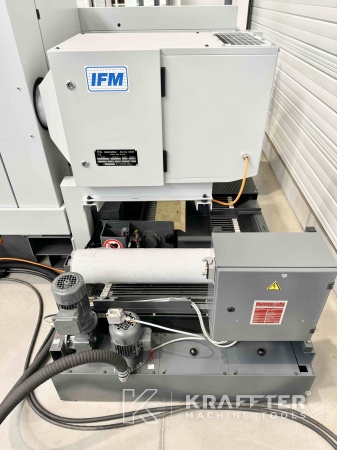

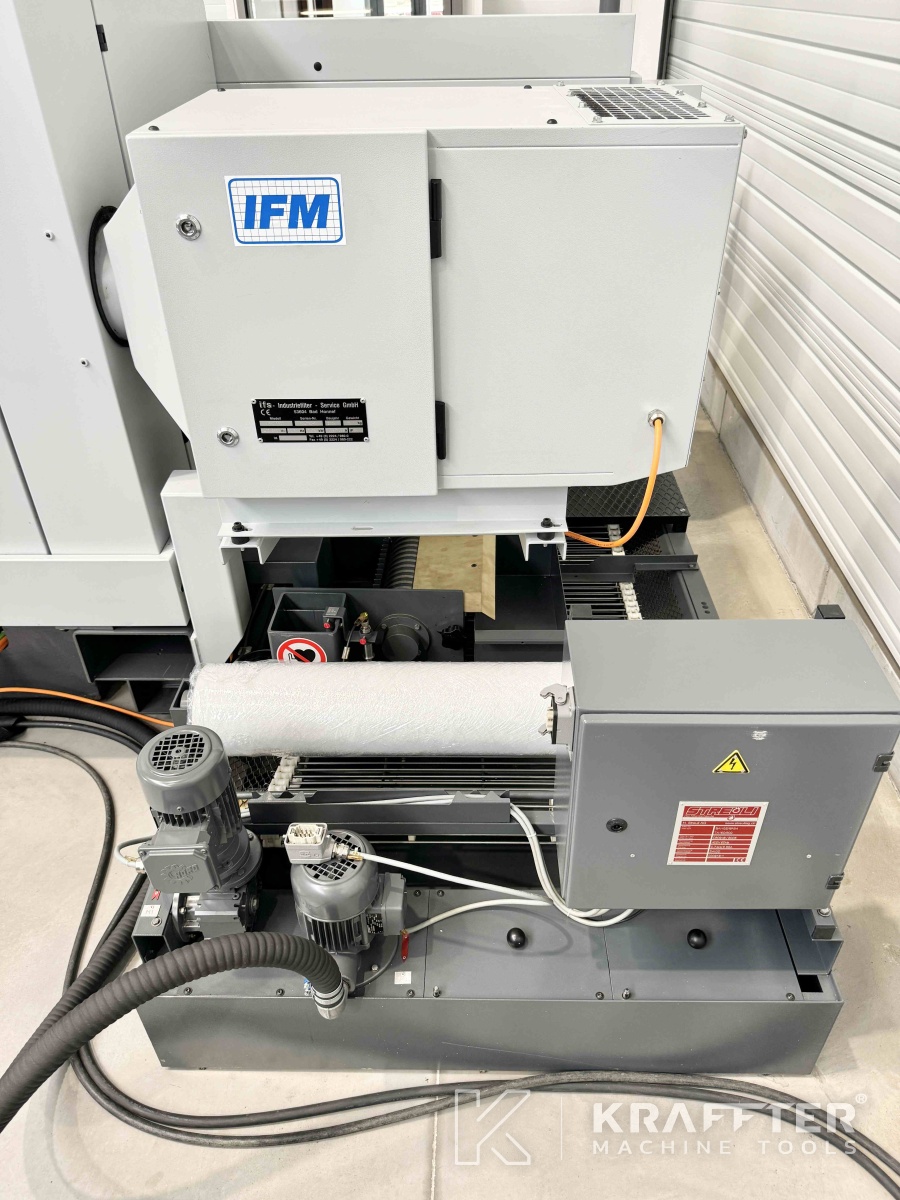

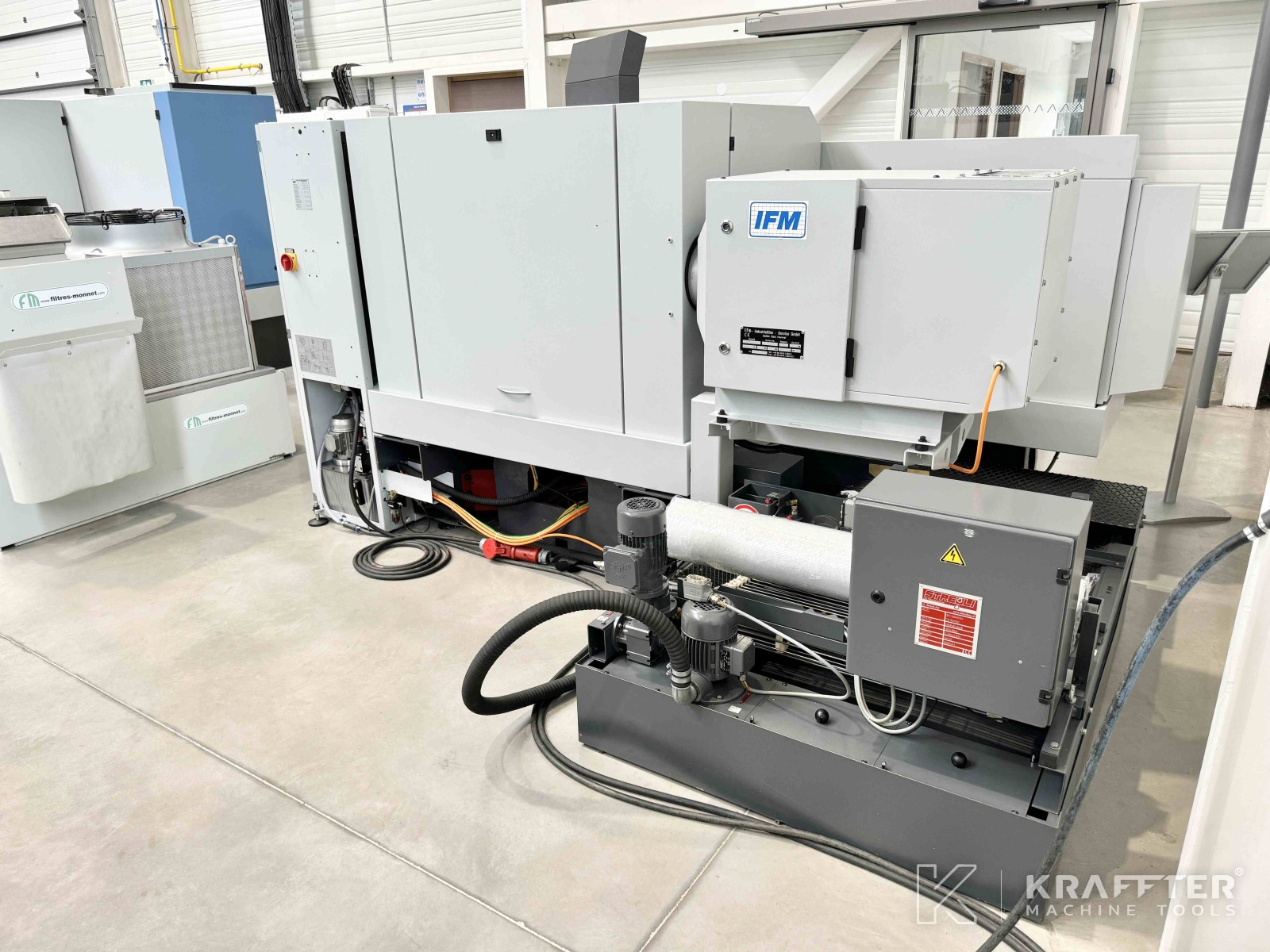

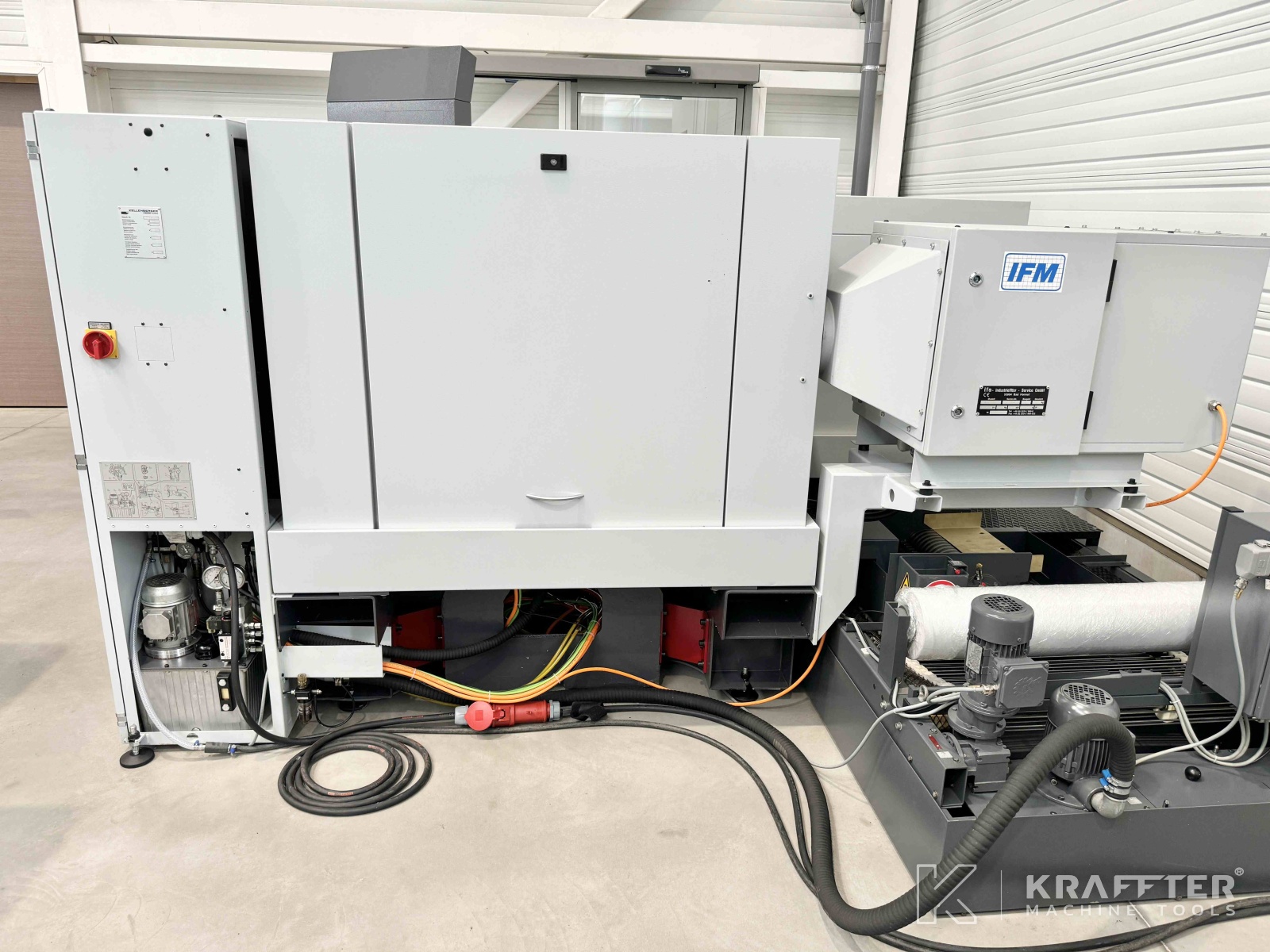

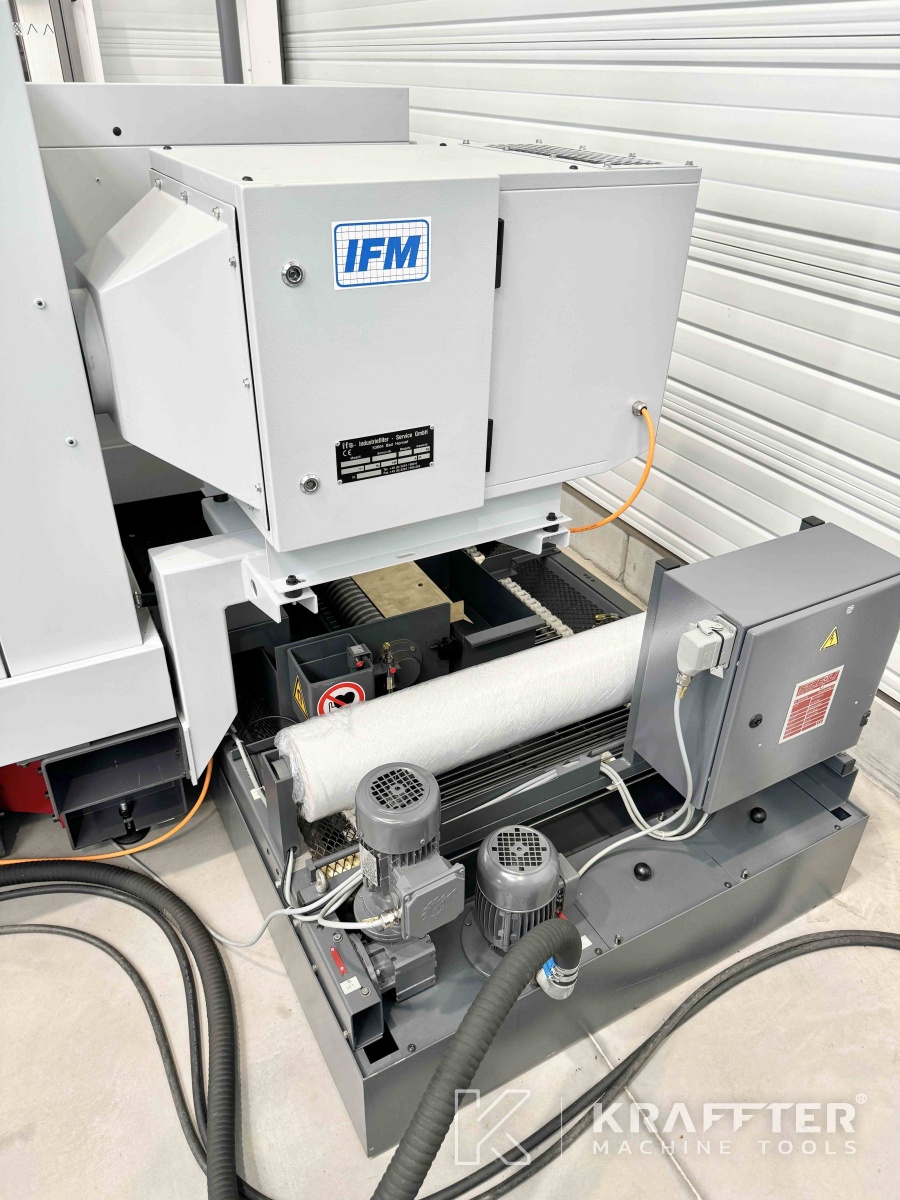

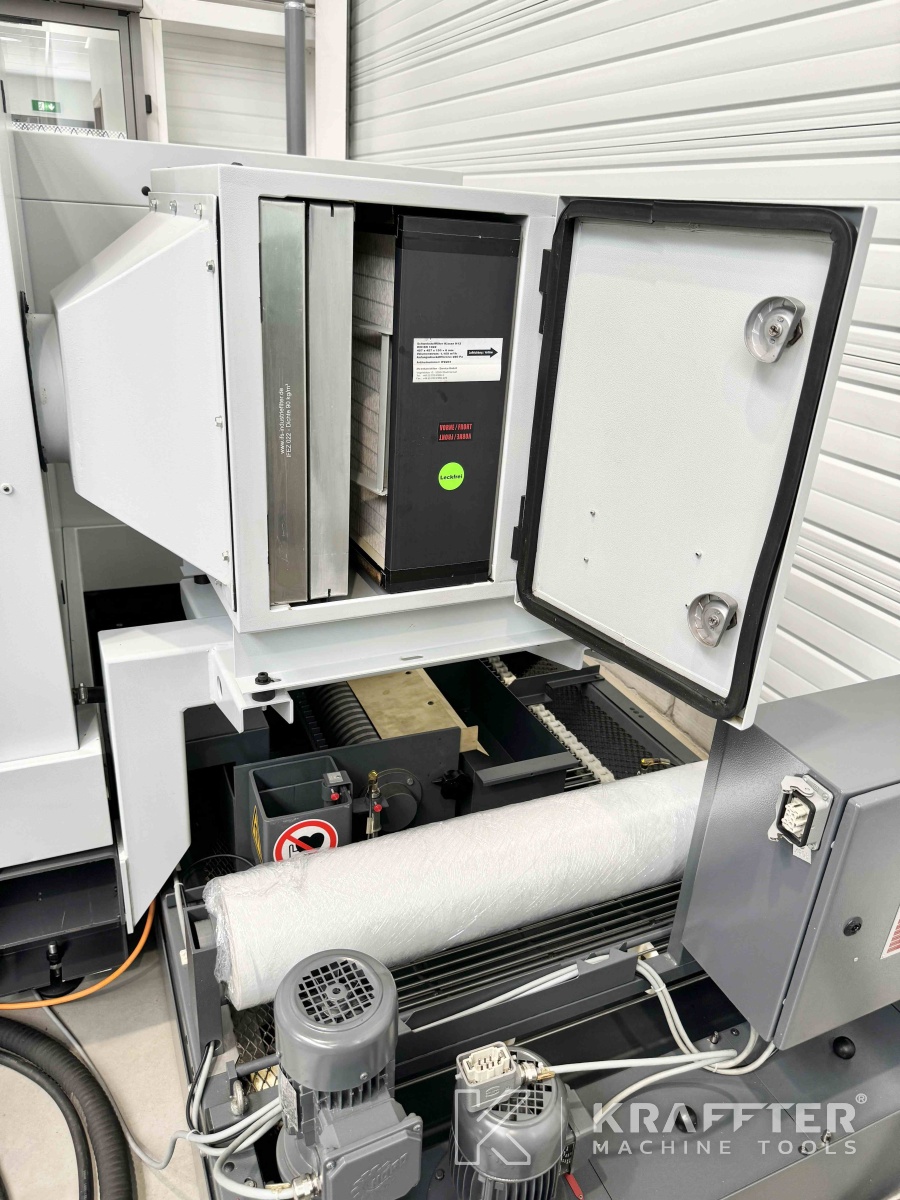

x1 enota za odsesavanje oljne megle IFM, tip IFMC 1800

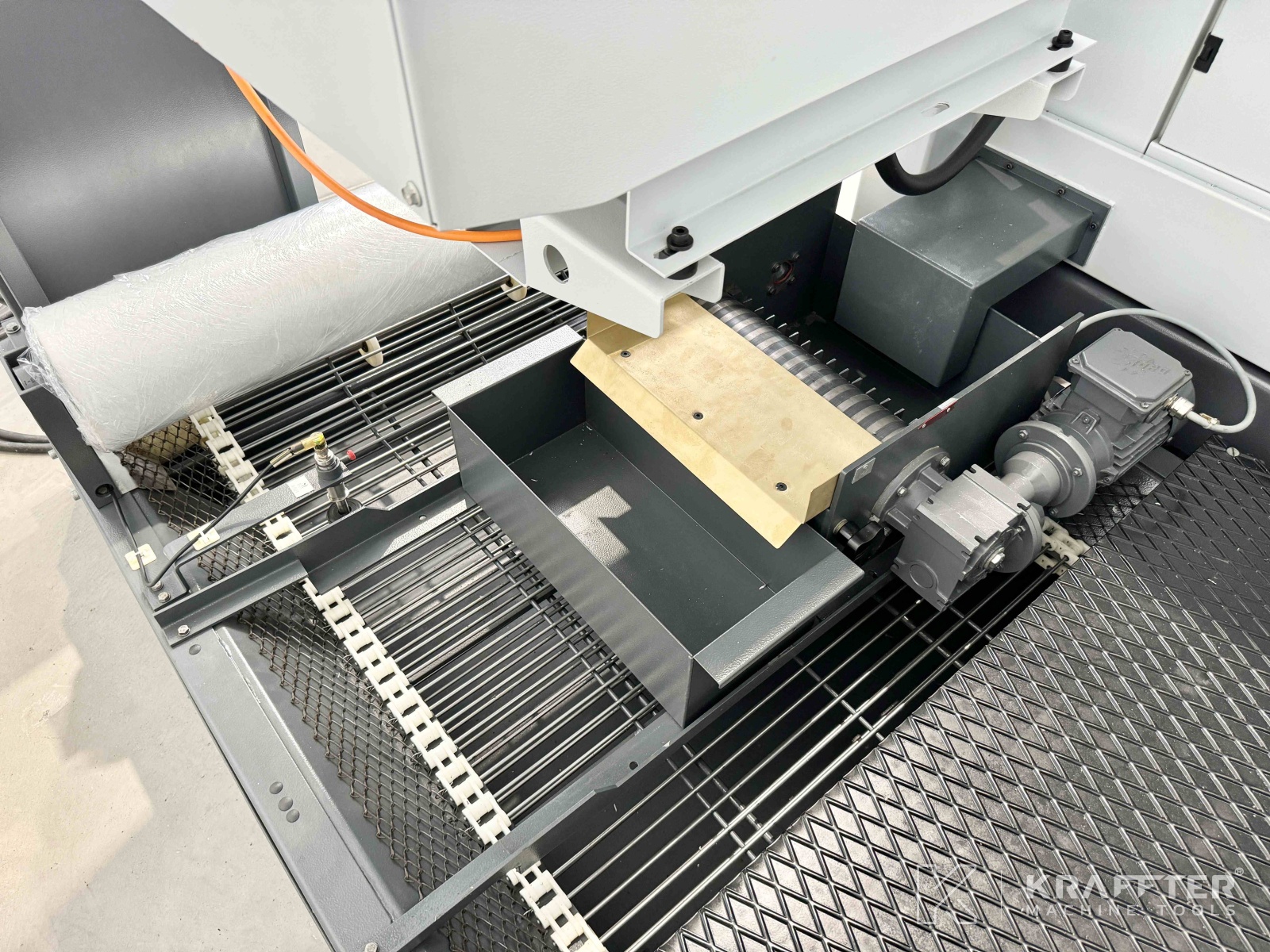

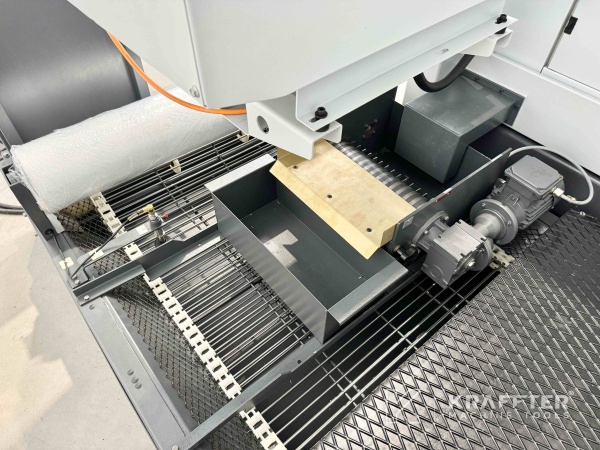

x1 enota papirnatega filtra (375 litrov) + magnetni separator SPB3-SAMG4 (sklic KELLENBERGER: 4071.01)
x1 delna sonda MOVOMATIC tipa C25
x1 natančna nastavitev na mizi

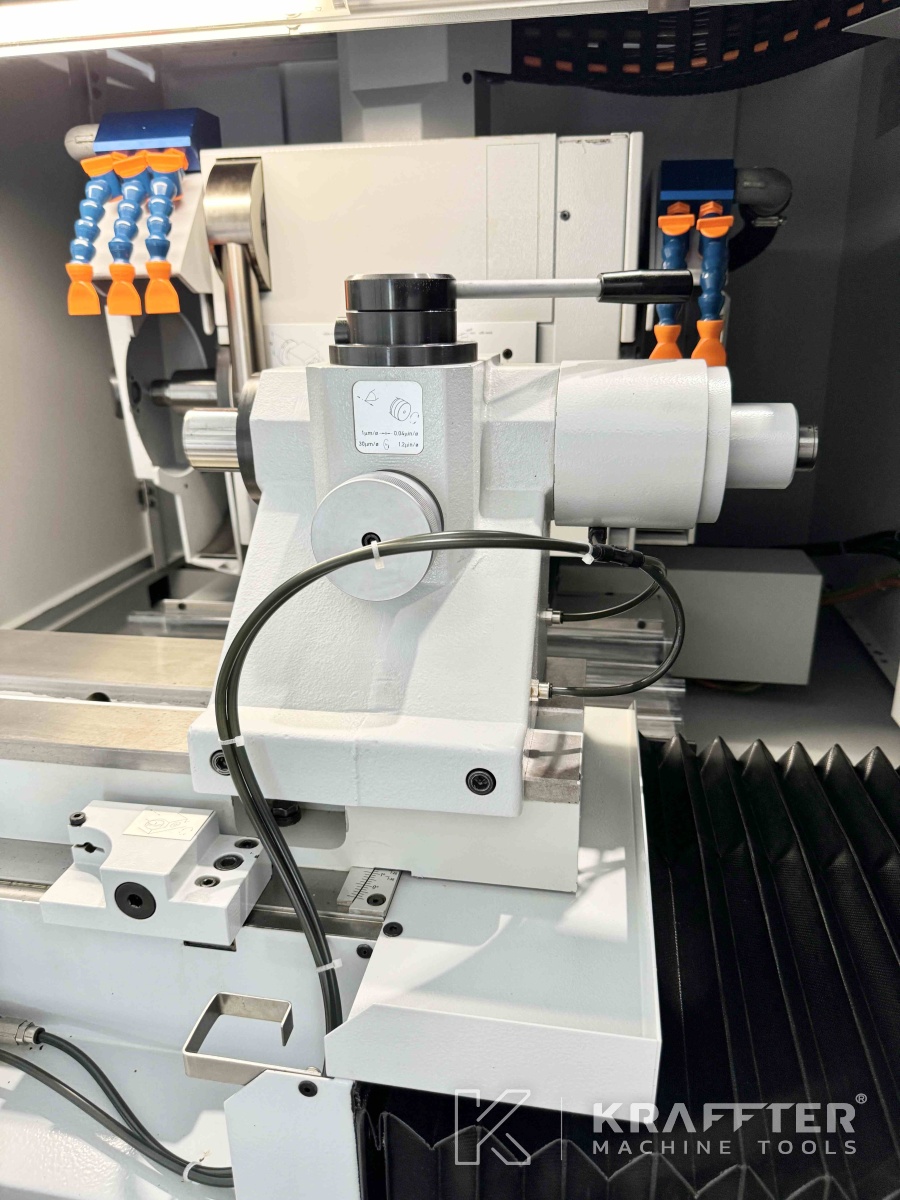

x1 konjska žaga s fino nastavitvijo stožca
x1 naprava za uravnavanje tlaka v konju (na zračni blazini za enostavno prestavljanje) - referenca KELLENBERGER: 4030.05

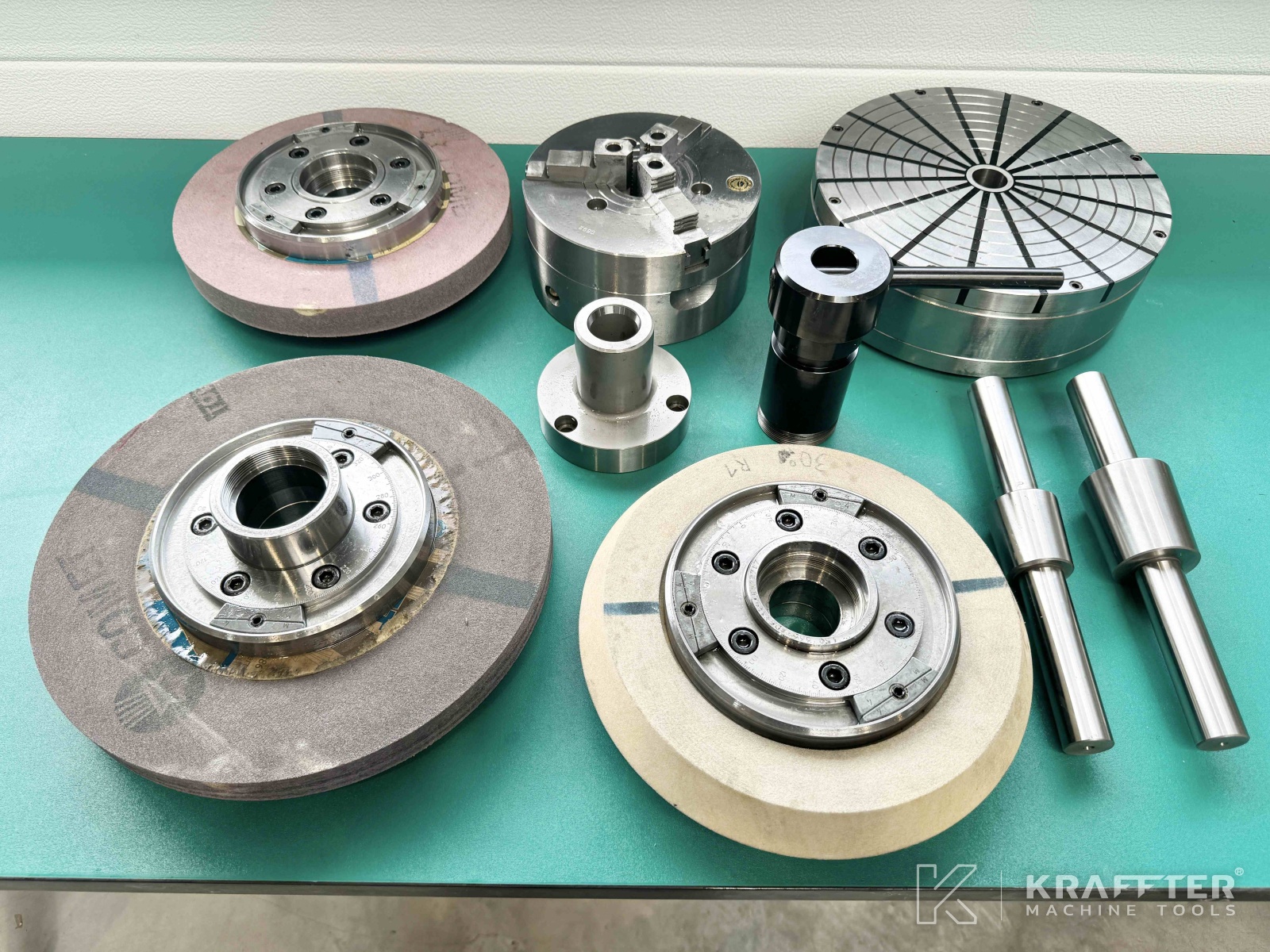

x5 prirobnic za zunanje kolo Ø127 |mm]

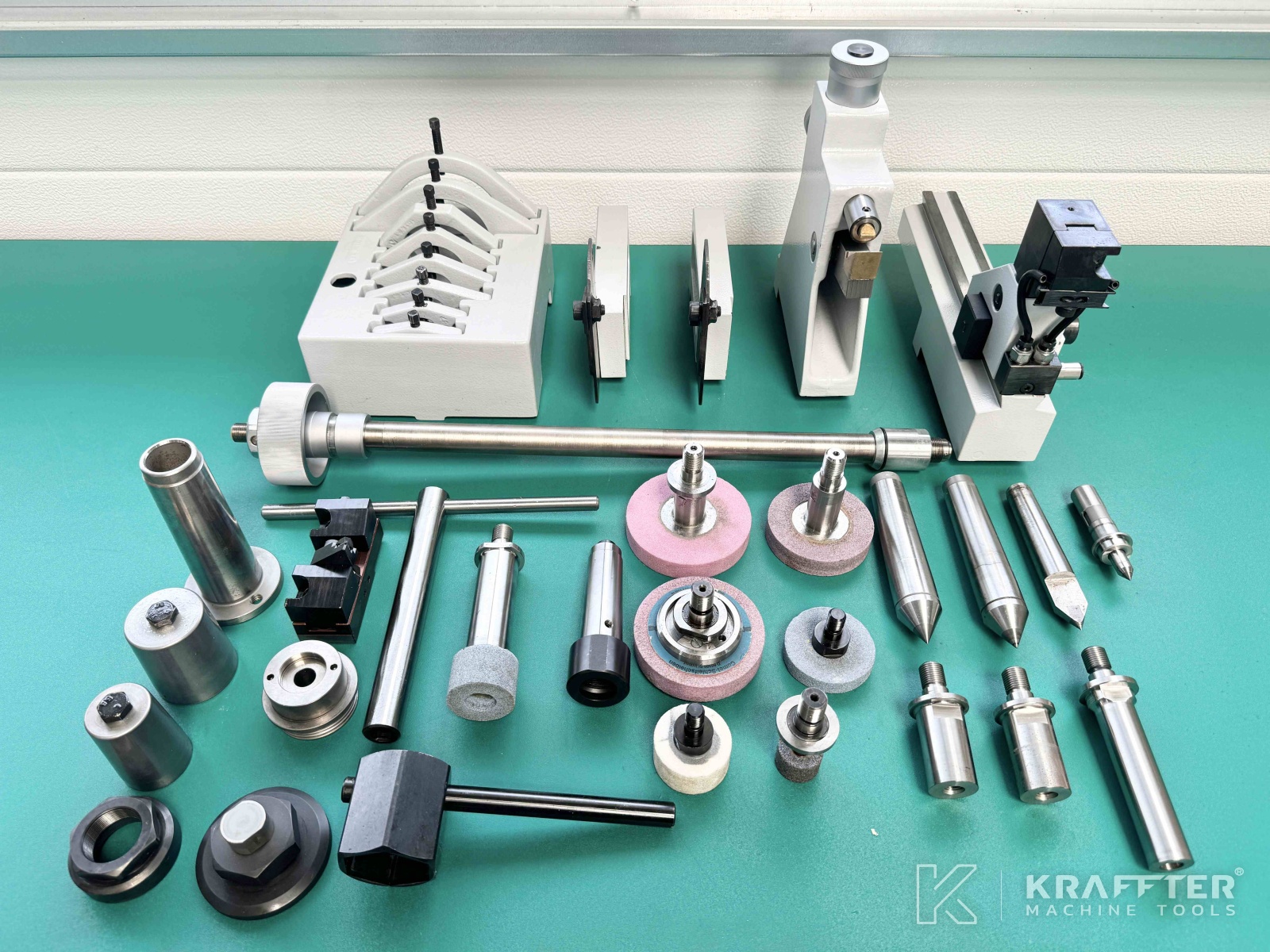

x10 držal za brusne kamne INTER.
x4 suhe točke
x1 3-čeljustno vpenjalno držalo Ø205 [mm]
x1 magnetna plošča Ø300 [mm] - referenca KELLENBERGER: 11010.04
x1 redukcijski nos za pritrditev sponk SCHAUBLIN B32 - referenca KELLENBERGER: 11030.00

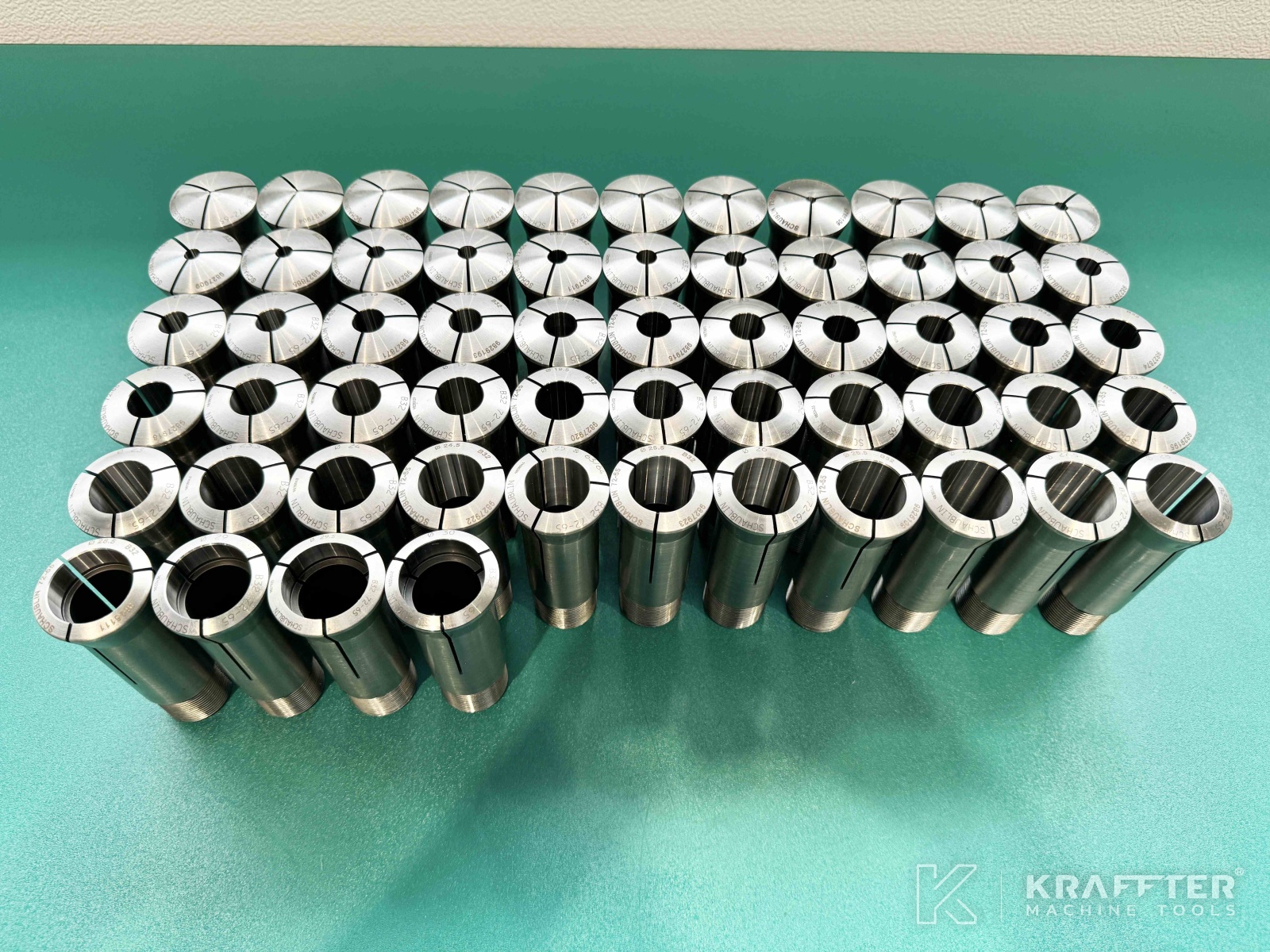

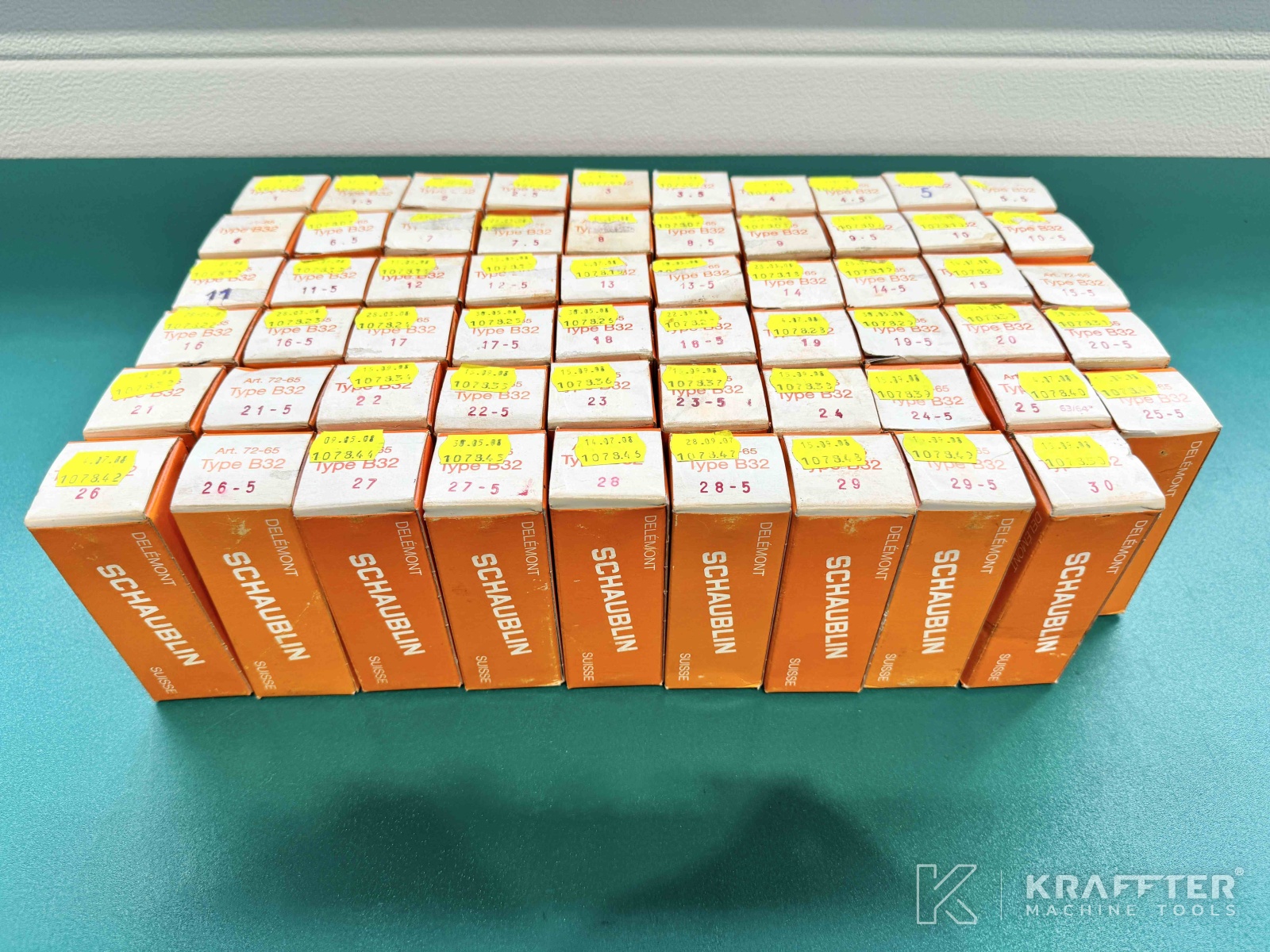

x1 komplet 59 vpenjal SCHAUBLIN B32 - sklic KELLENBERGER: 11030.20
x1 krmilni ročaj - sklic KELLENBERGER: 10880.00
x1 komplet 8 pogonskih gumbov - referenca KELLENBERGER: 11040.00
x1 merilnik z dvema točkama Ø 5 do 80 [mm] - referenca KELLENBERGER: 11200.00
x1 komplet 2 nosilcev za obdelovance - referenca KELLENBERGER: 11270.00
x1 namizni diamantni rezalnik - referenca KELLENBERGER: 11310.00
x2 izravnalna gred

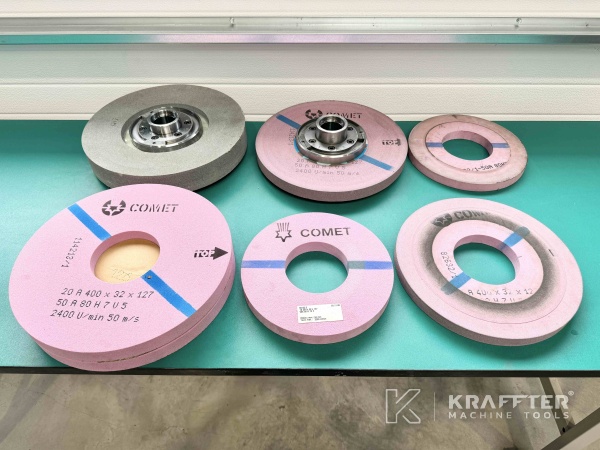

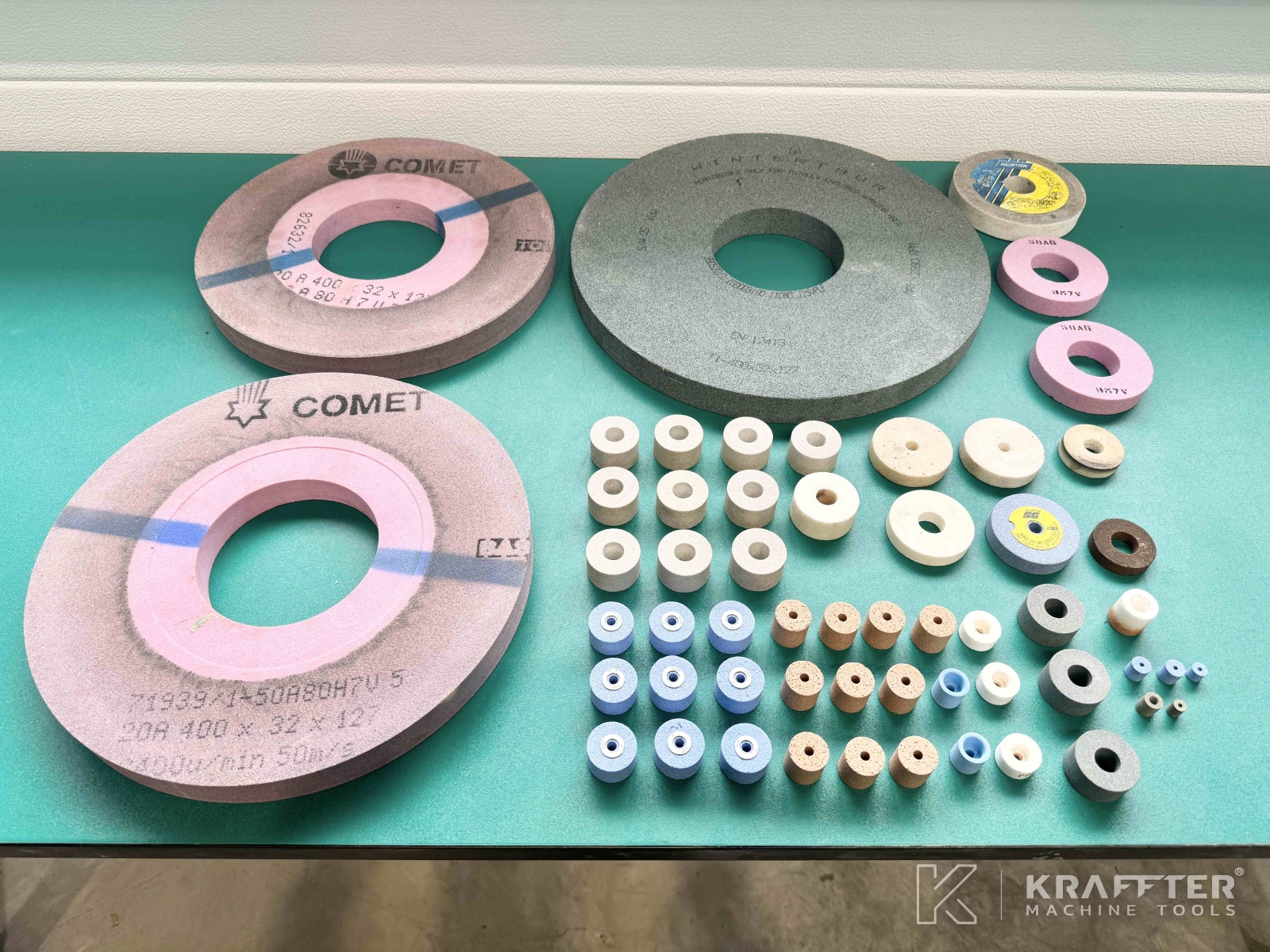

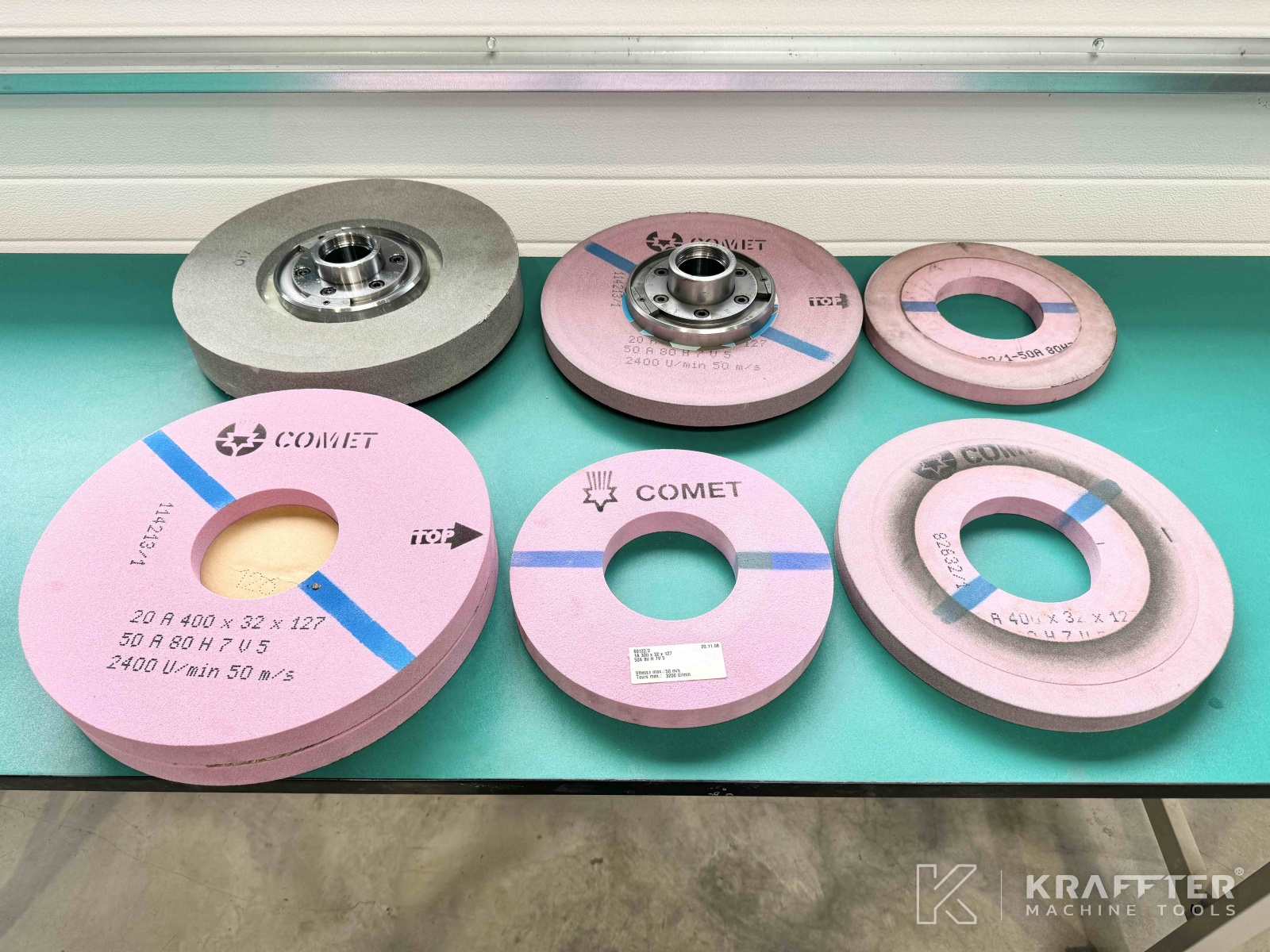

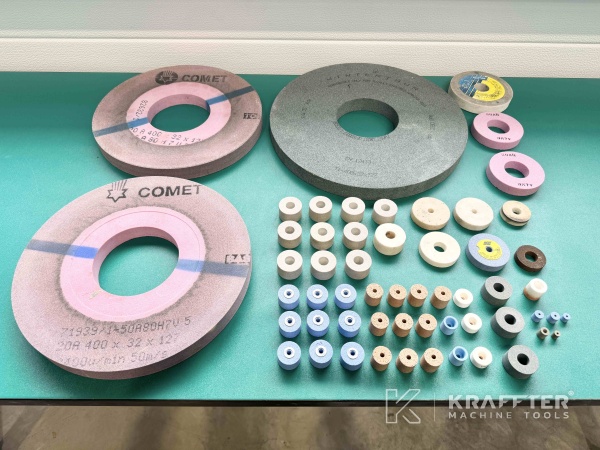

x1 komplet brusilnih kolutov INTER / EXTER

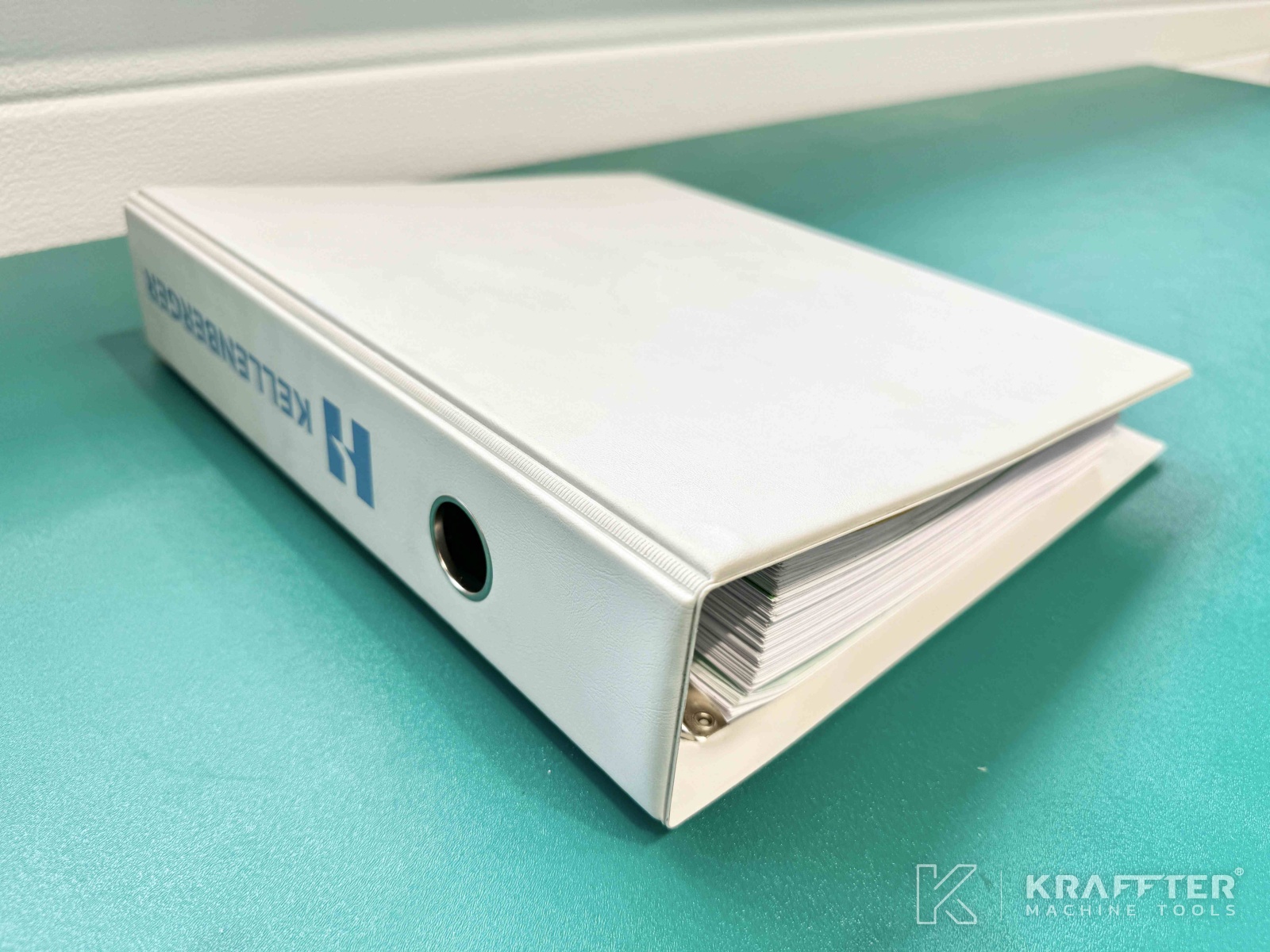

x1 tehnični priročnik
