Prodano

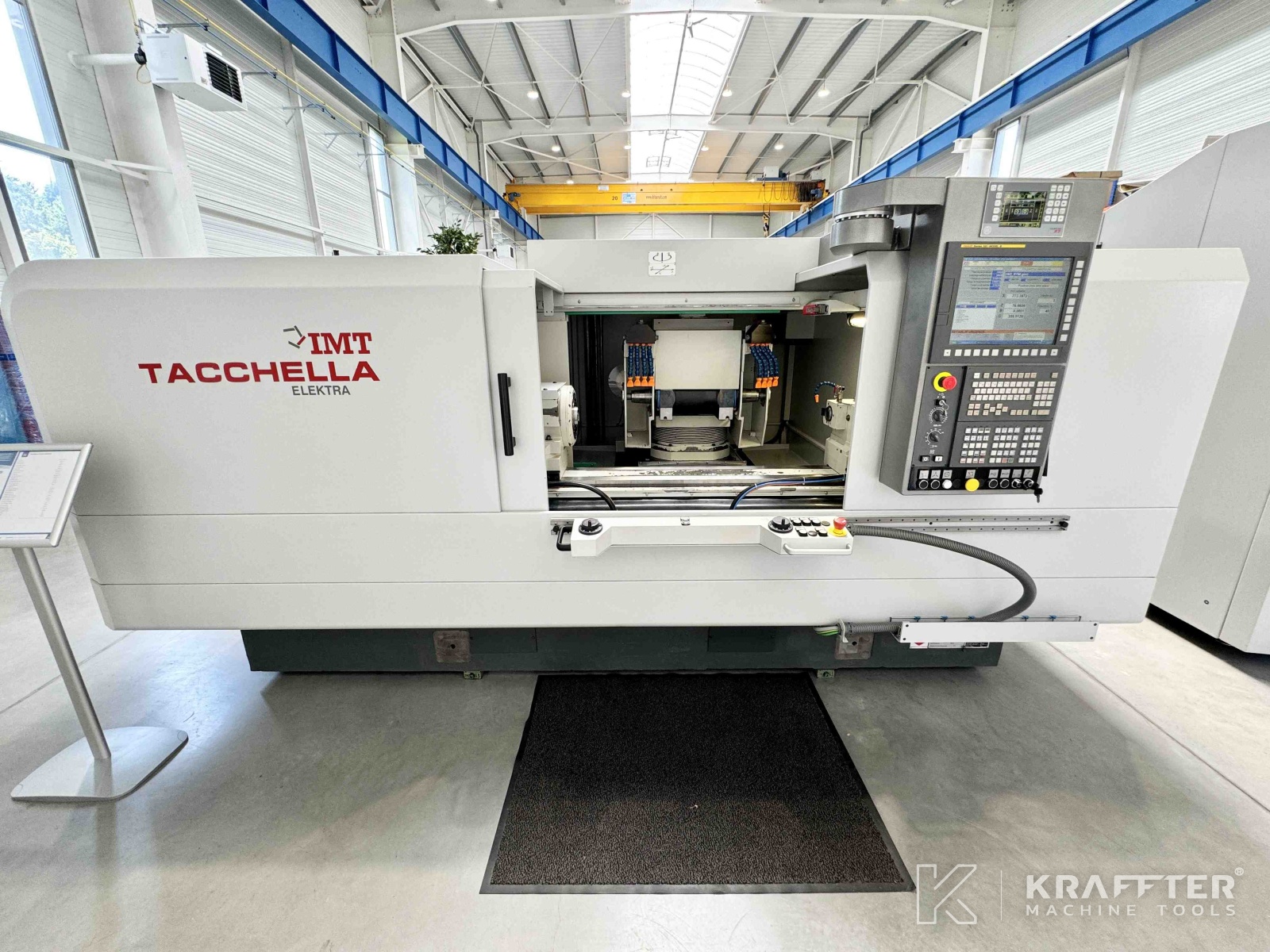

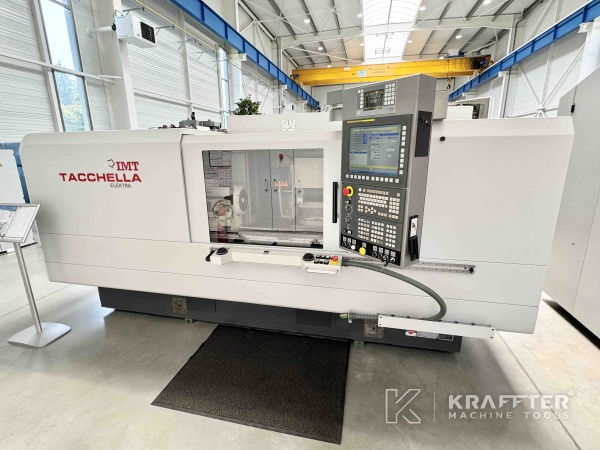

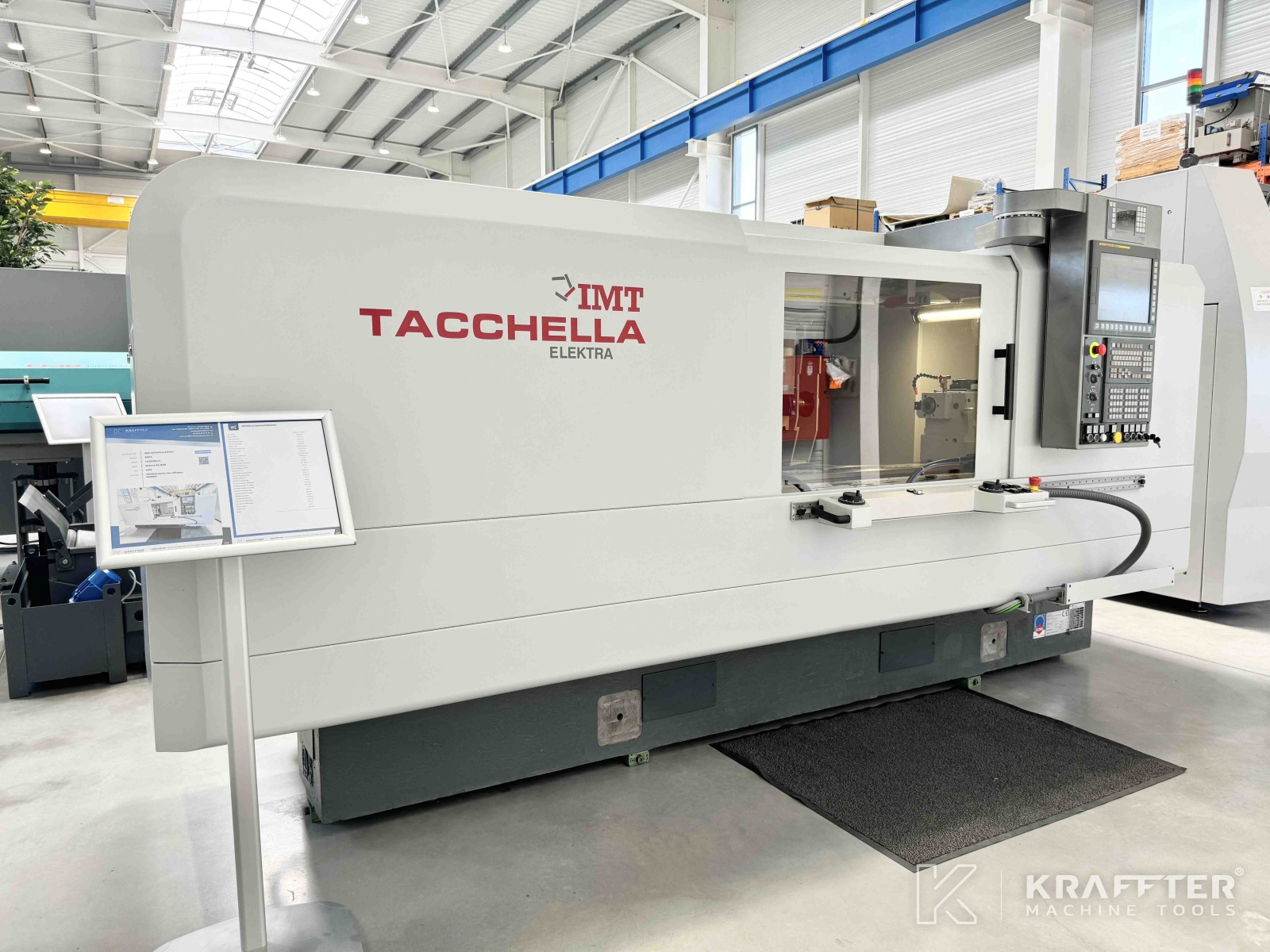

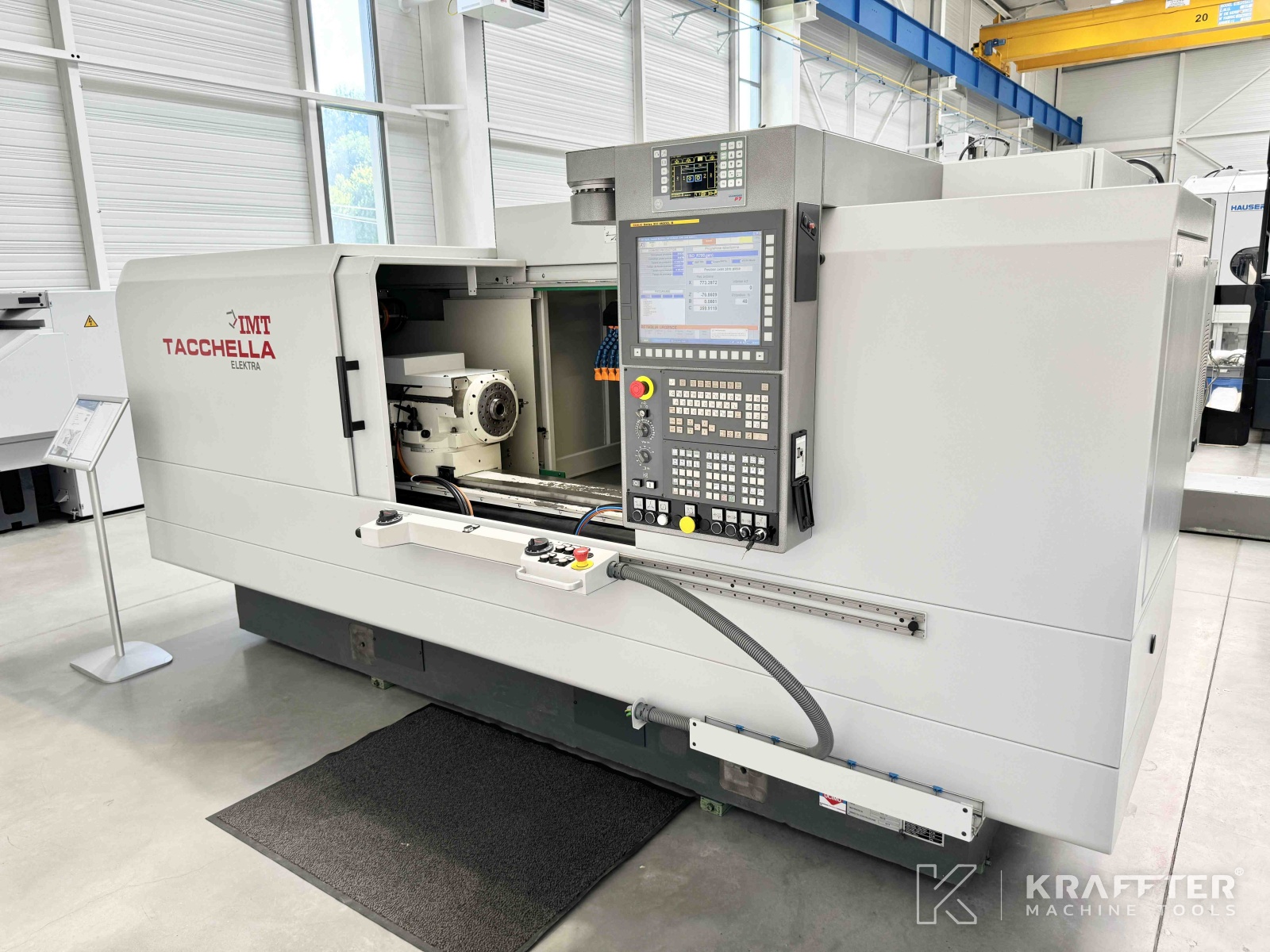

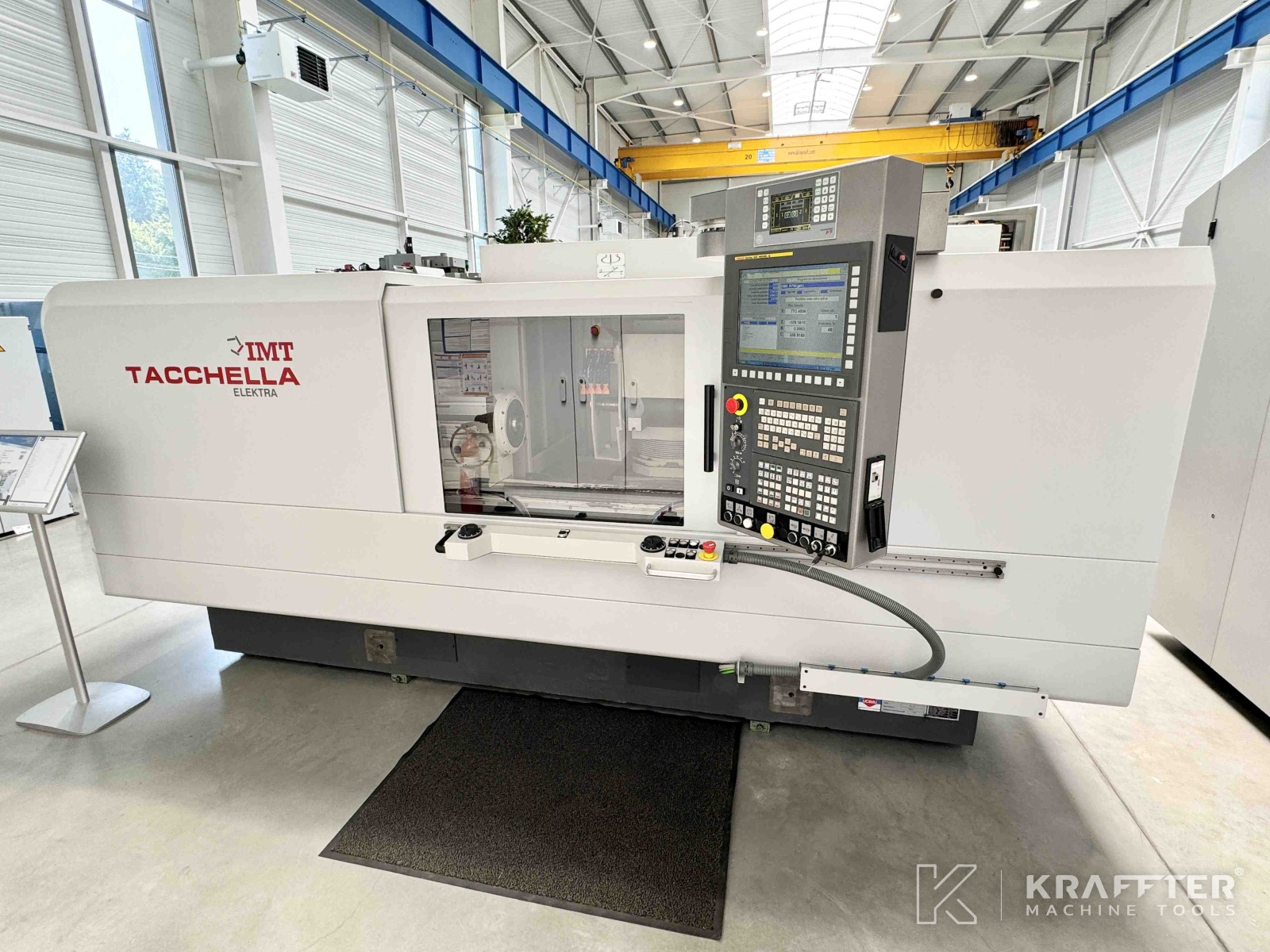

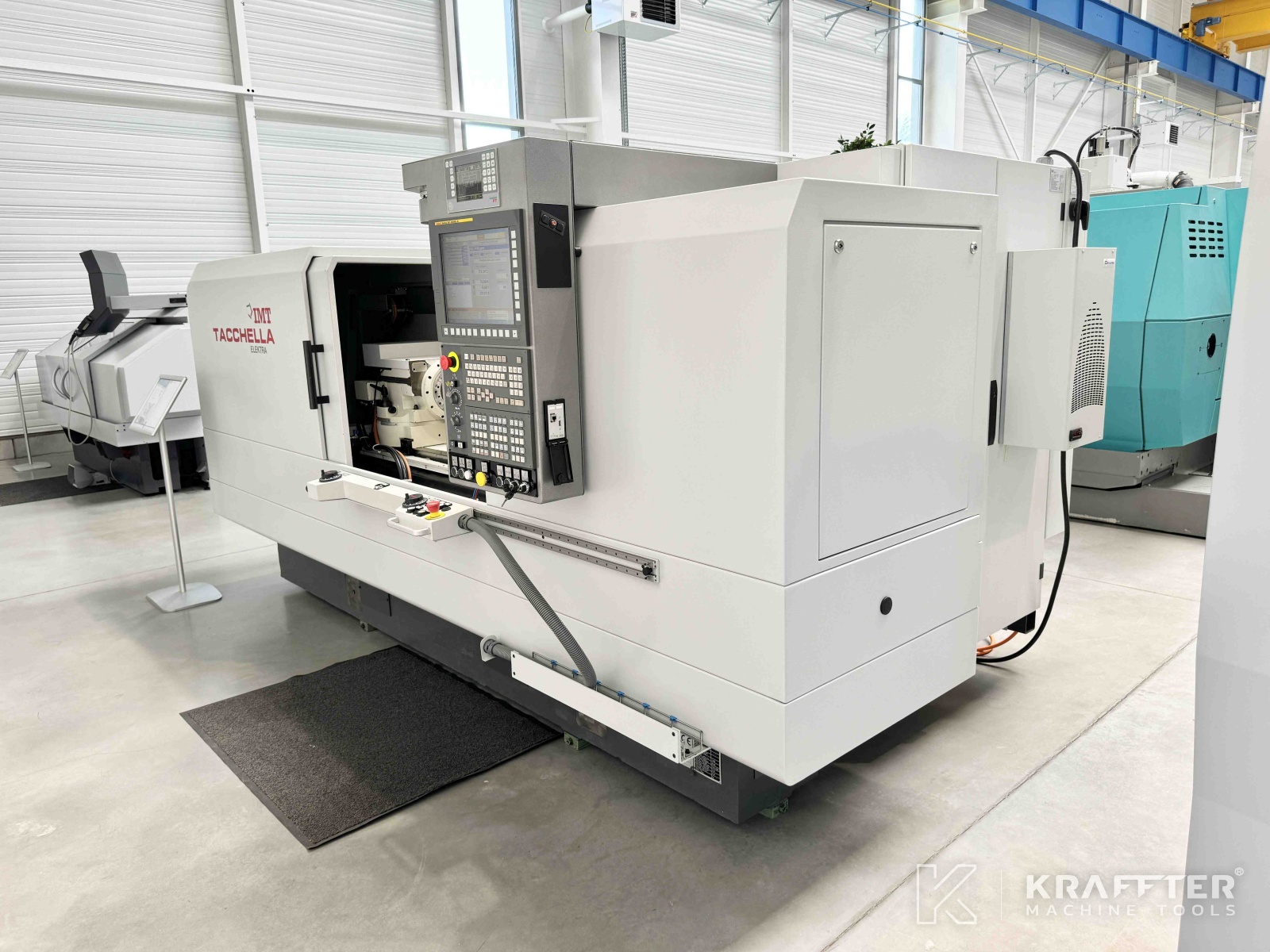

Vrsta stroja : CNC cilindrični brusilni stroj
Blagovna znamka : TACCHELLA
N° de stock: 90114
Model : Elektra UA 1200
Leto : 2014
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije

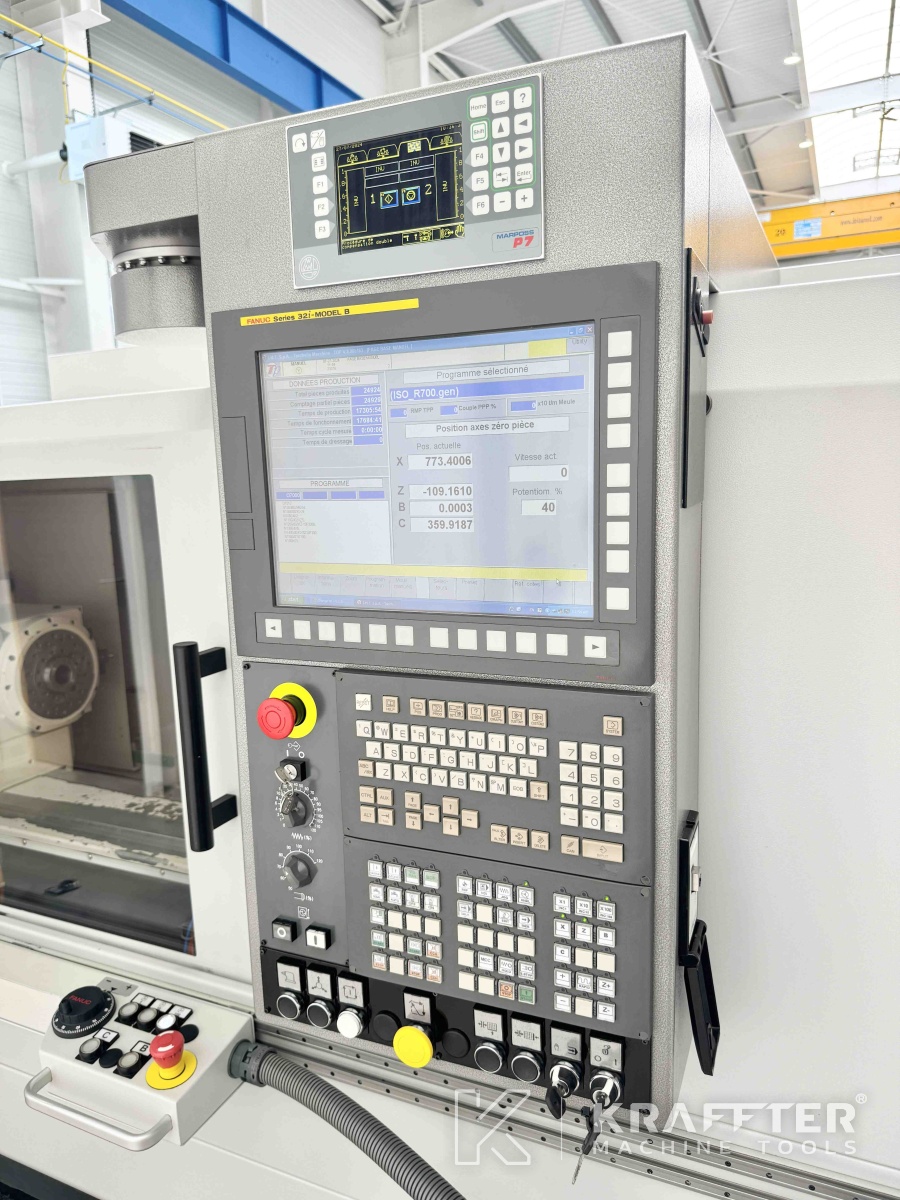

Vrsta CNC

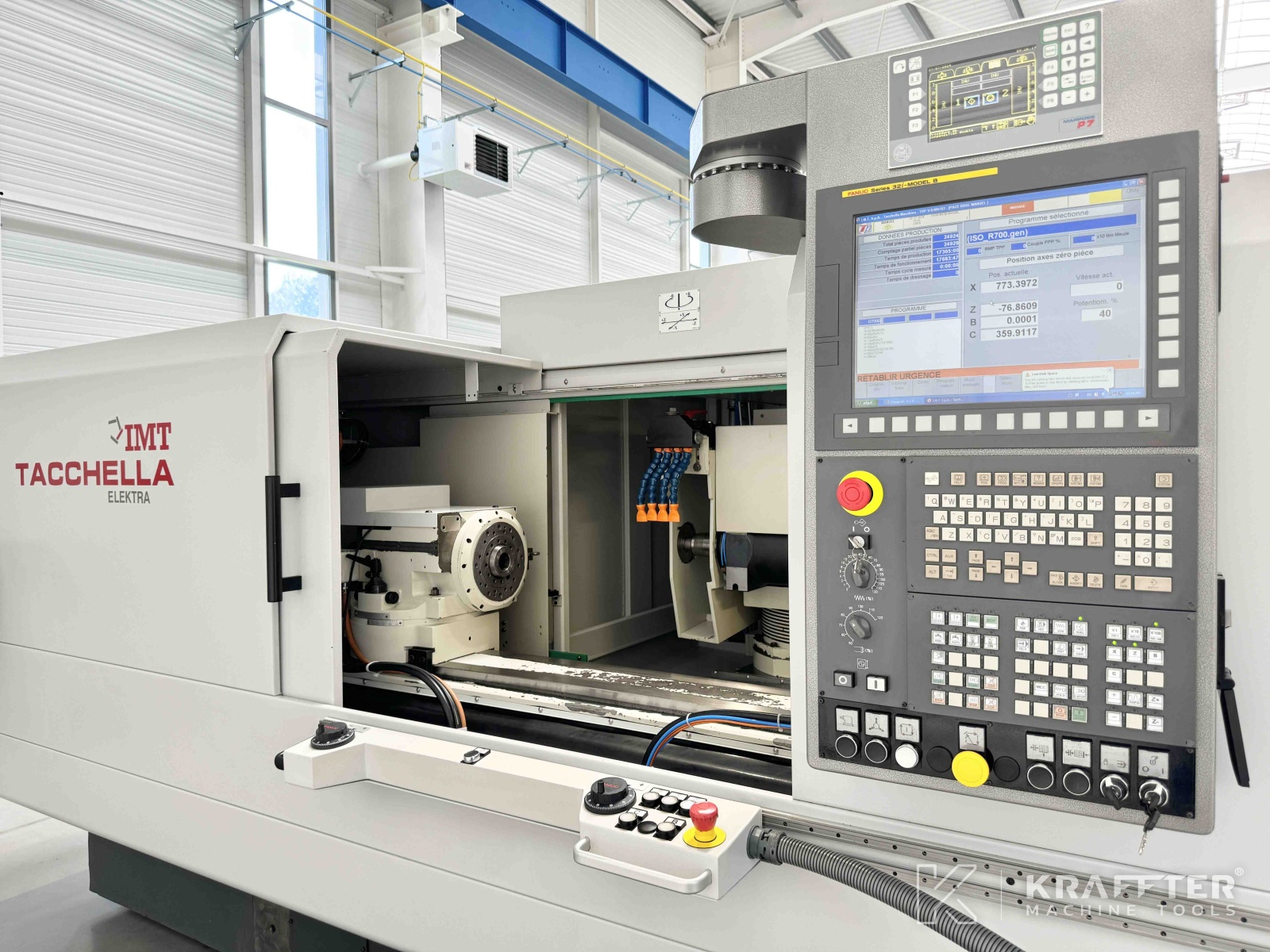

FANUC 31i - MODEL B
Razdalja med konicama
1200 [mm]
Višina konic
230
Največji premer brušenja
455 [mm]
Največja dolžina brušenja
1140 [mm]
Hod osi X
400 [mm]
Največja hitrost hoda os X
12000 [mm/min]
Ločljivost os X
0.0001 [mm]
Hod osi Z
1330 [mm]
Največja hitrost hoda os Z
12000 [mm/min]
Ločljivost os Z
0.0001 [mm]
Usmeritev tabele
0 / 9 [°]

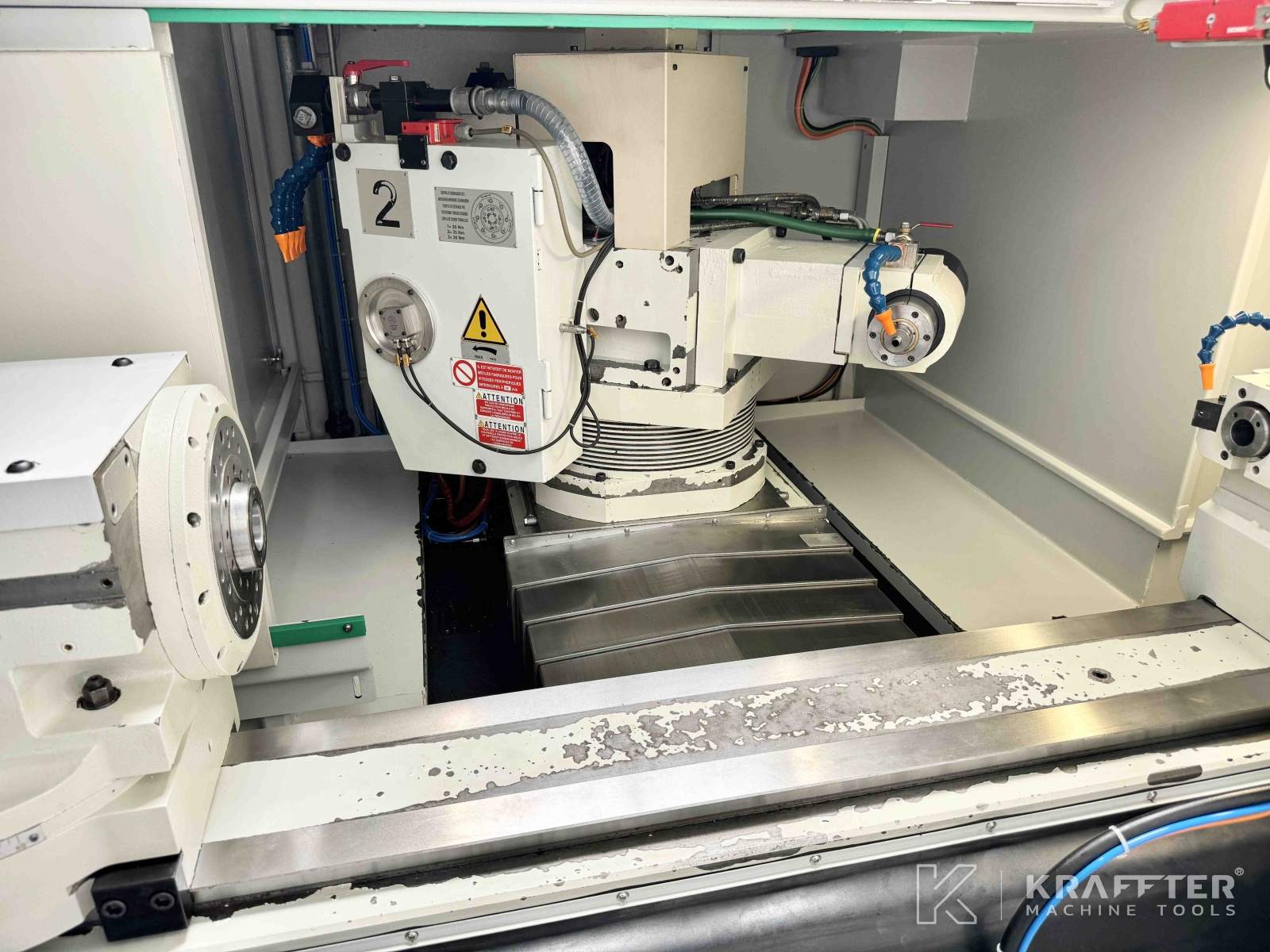

Moč vretena nosilca brusnega kolesa
8.5 [kW]
Kotni hod os B : kotni pomik mize
-15 / +195 [°]
Natančnost indeksiranja osi B
0.001 [°]
Avtomatska os B
Da
Največji premer brusni kamen
508 [mm]
Največja širina brusni kamen
80 [mm]
Izvrtina brusilnega kolesa
203.2 [mm]
Nos vretena obdelovanca
ASA 5
Notranji stožec vretena obdelovanca
Morse 5
Najmanjša hitrost vretena obdelovanca
10 [vrt/min]
Največja hitrost vretena obdelovanca
700 [vrt/min]

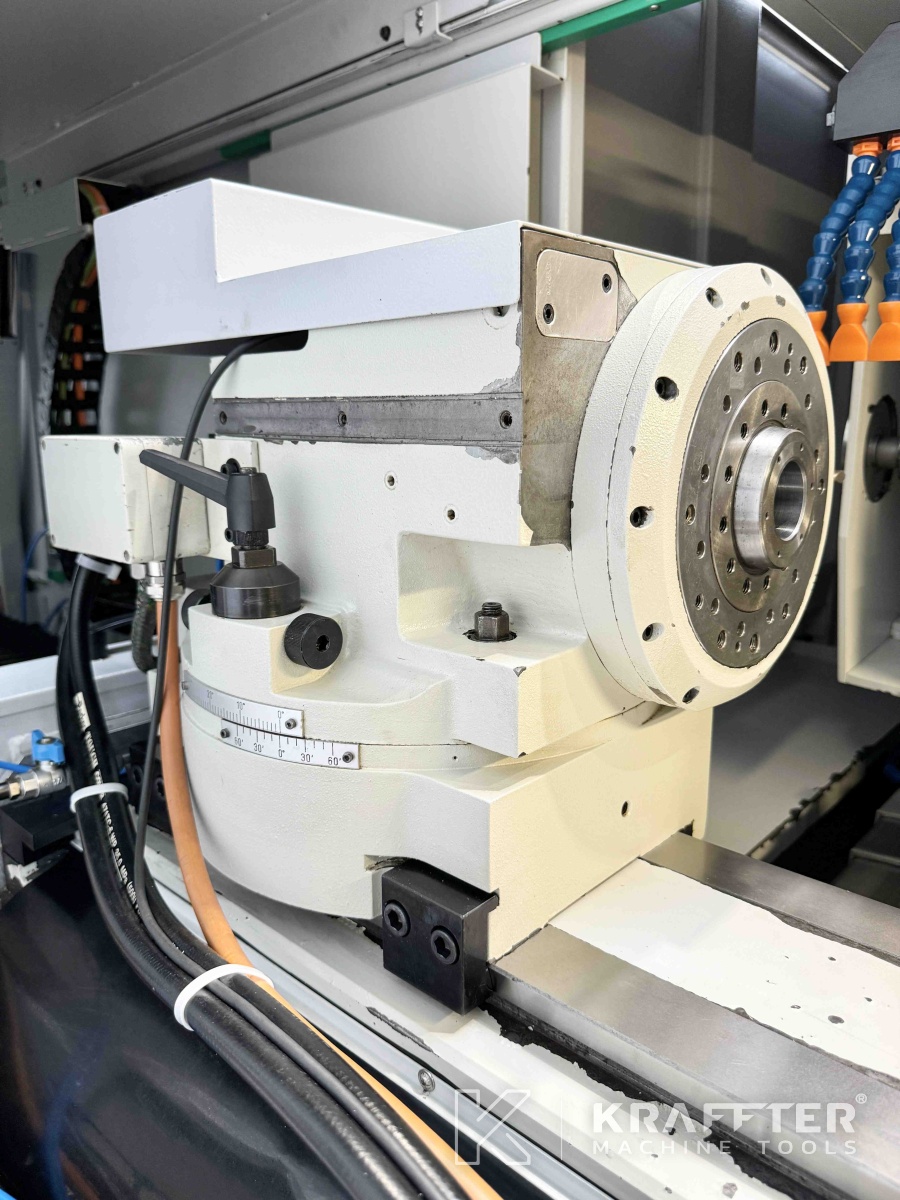

Kot vrtenja glave obdelovanca
+/- 10 [°]

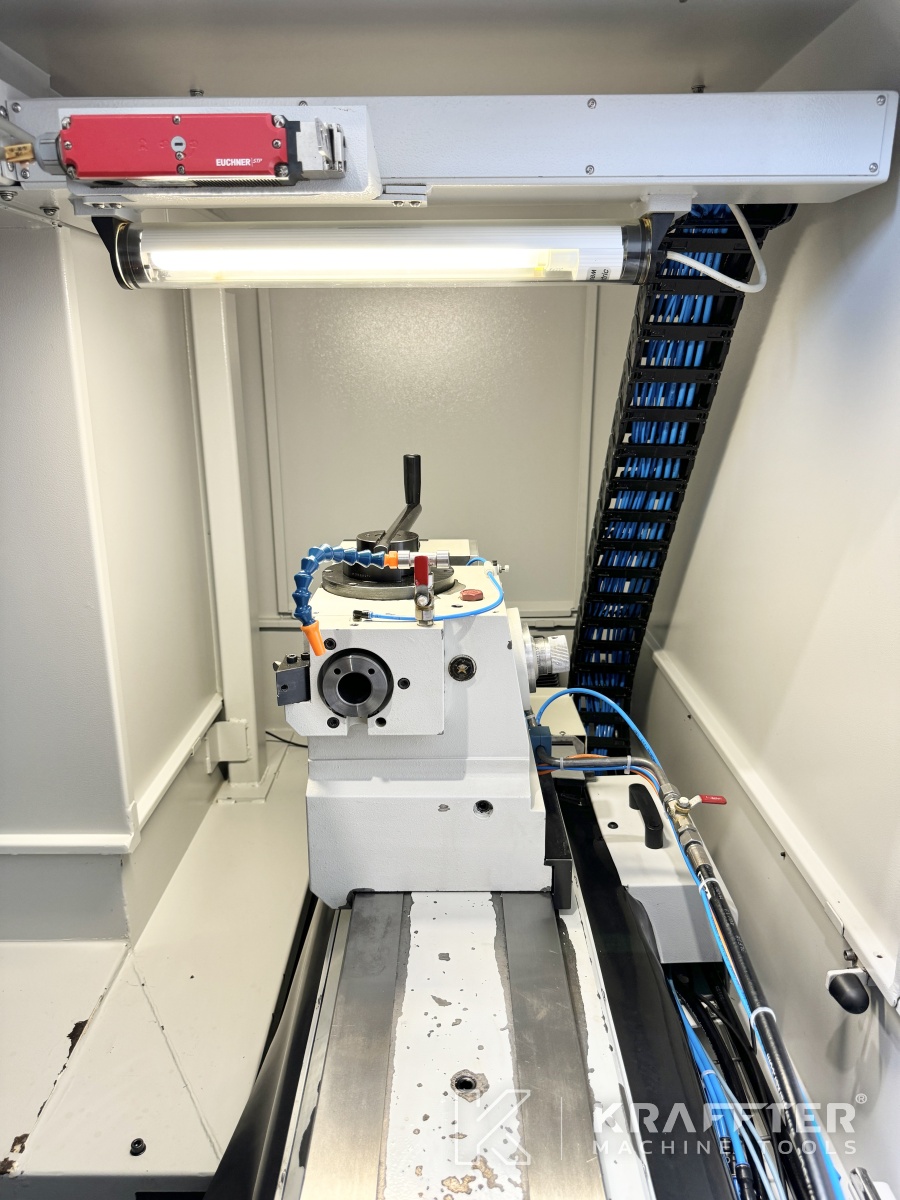

Stožec konjička
Morse 4
Hod pinole konjička
40 [mm]
Premer pinole konjiček
60 [mm]
Fina nastavitev protiopore
+/- 100 [µm]
Največja dovoljena teža med konicama
250 [Kg]
Napajalna napetost
400 [V]
Nazivni tok
45 [A]
Uteži
7000 [Kg]
Dodatne informacije
VKLJUČENA OPREMA:
x1 HEIDENHAIN steklena lestvica za os Z
x1 HEIDENHAIN steklena lestvica za os X

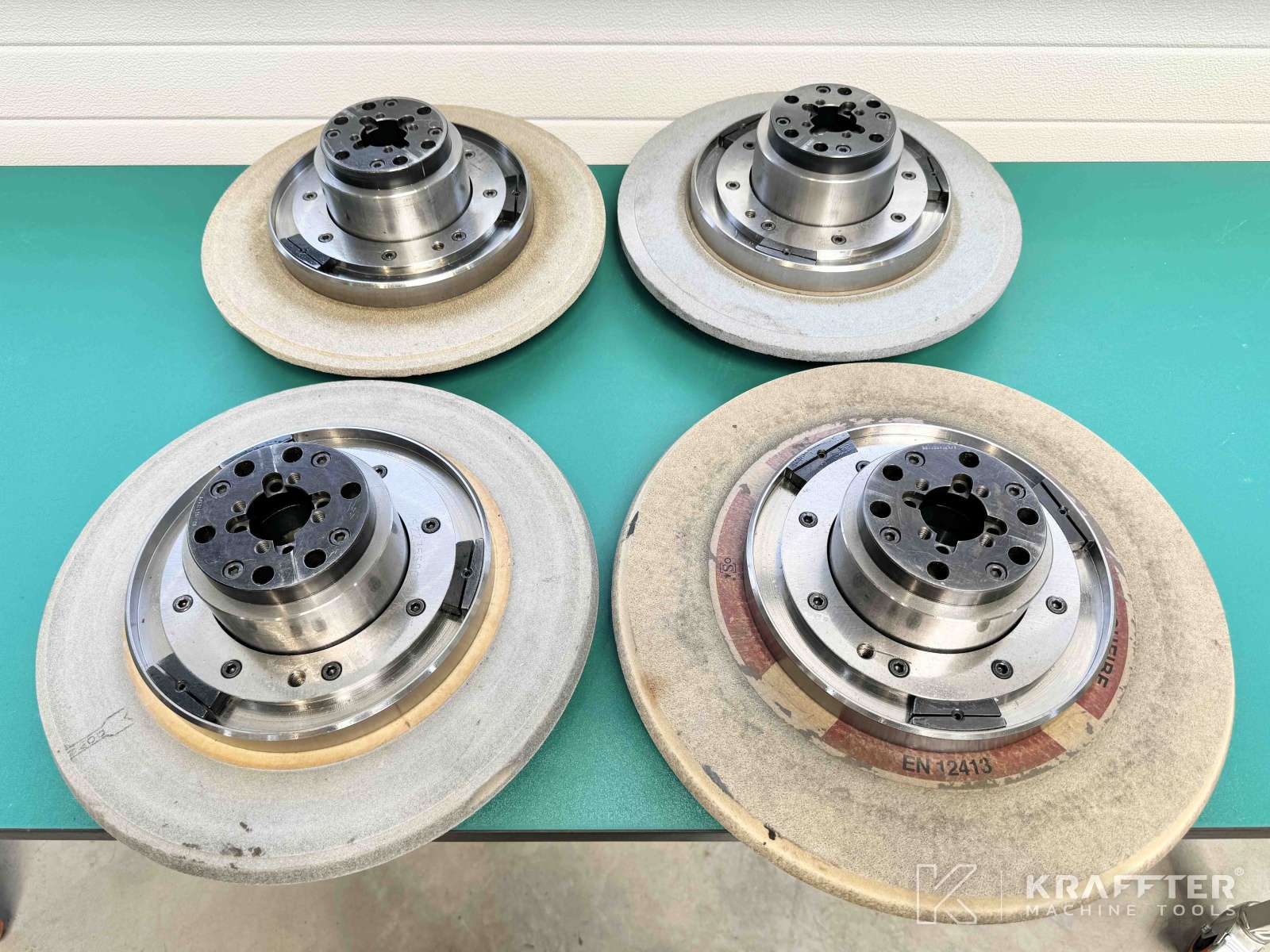

x4 zunanje prirobnice za brusilni kolut
x4 zunanja brusilna kolesa
x1 izravnalna gred
x8 držal za medzobne brusilne plošče

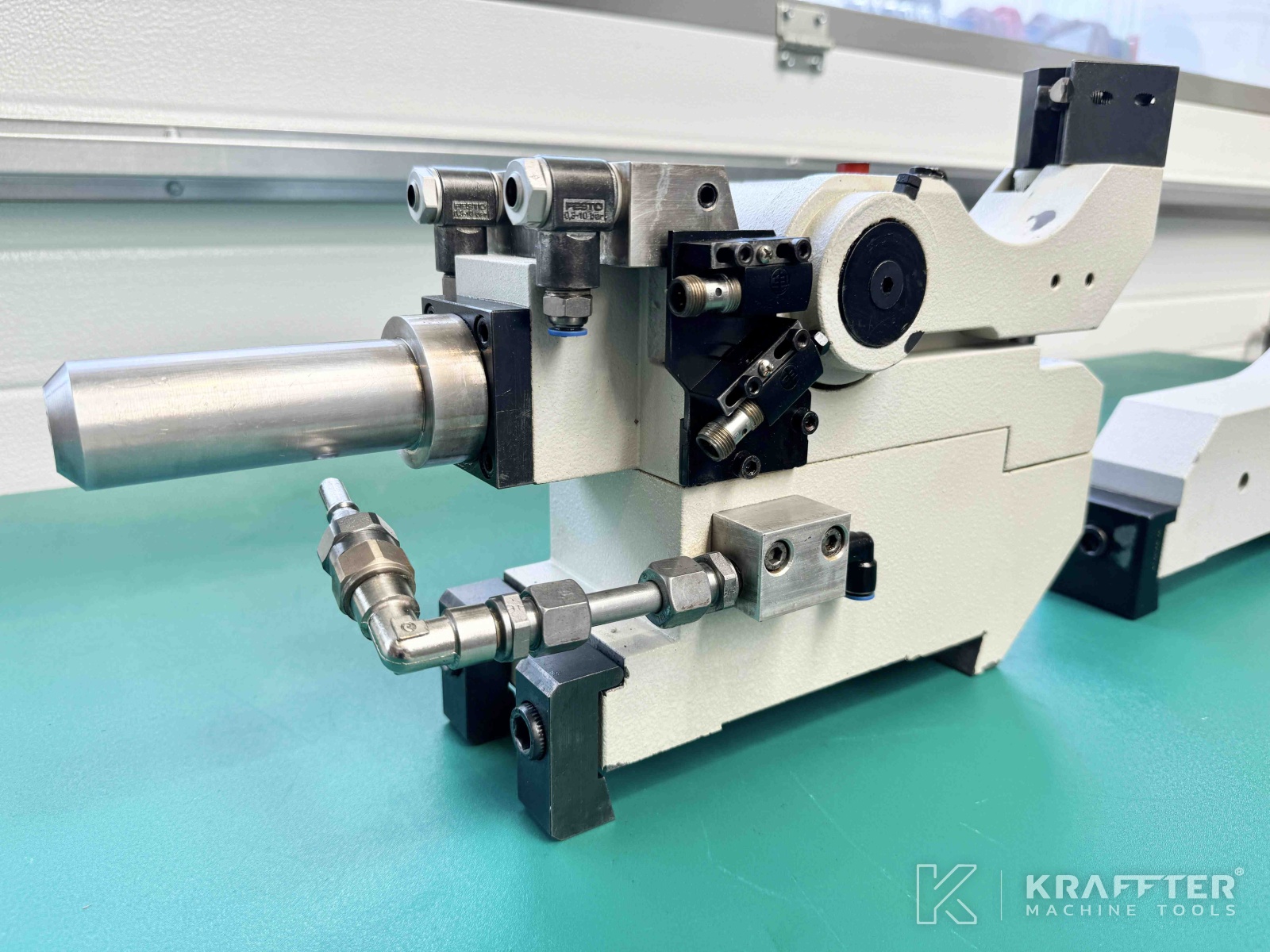

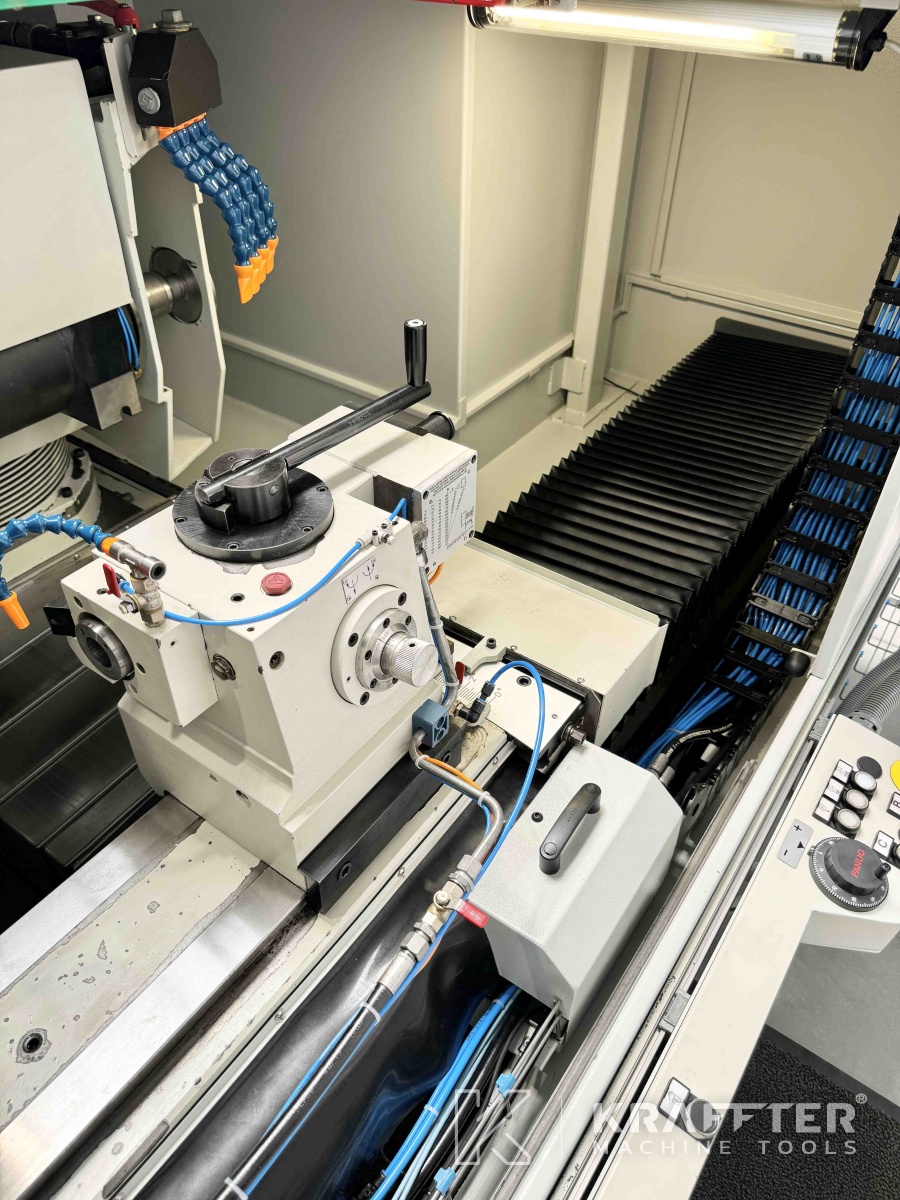

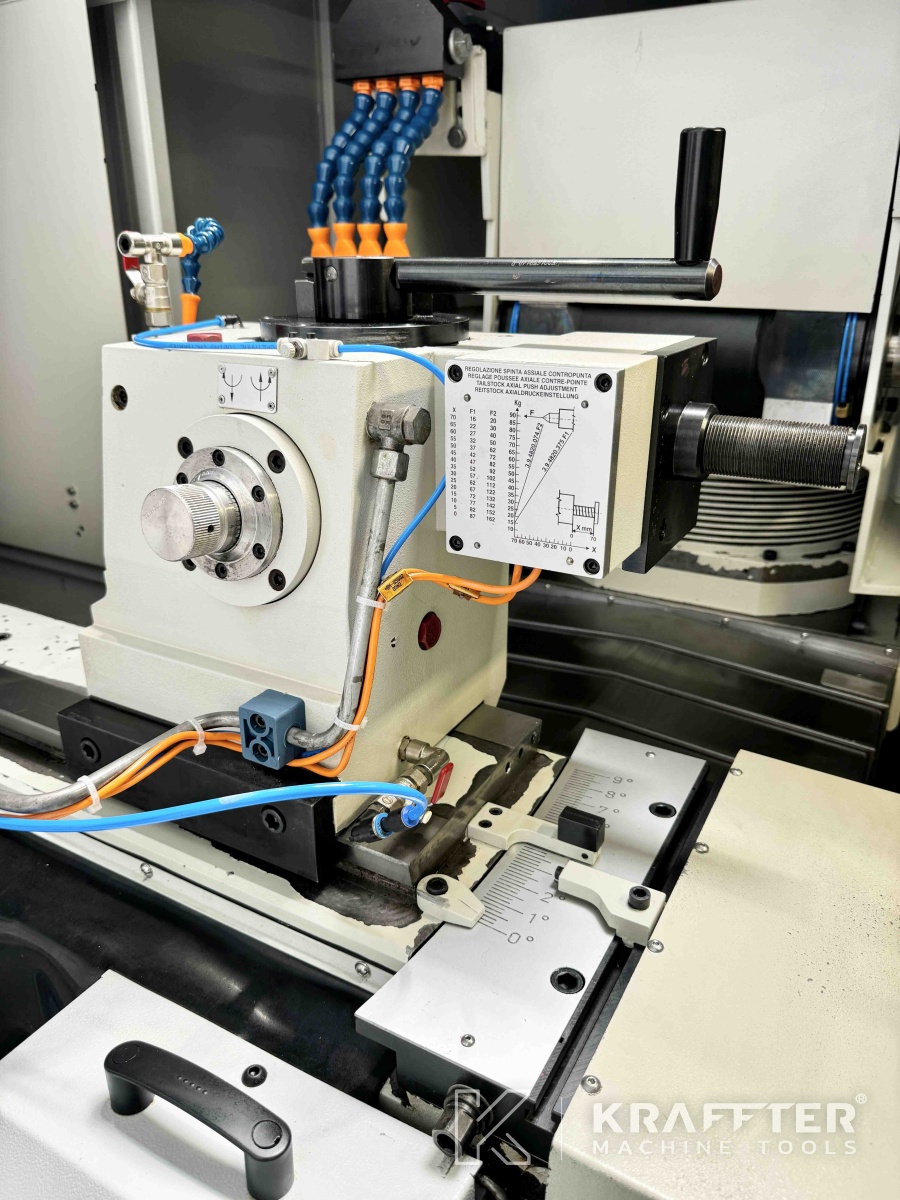

x1 konjski nastavek s fino nastavitvijo koncentričnosti + pnevmatski dvig

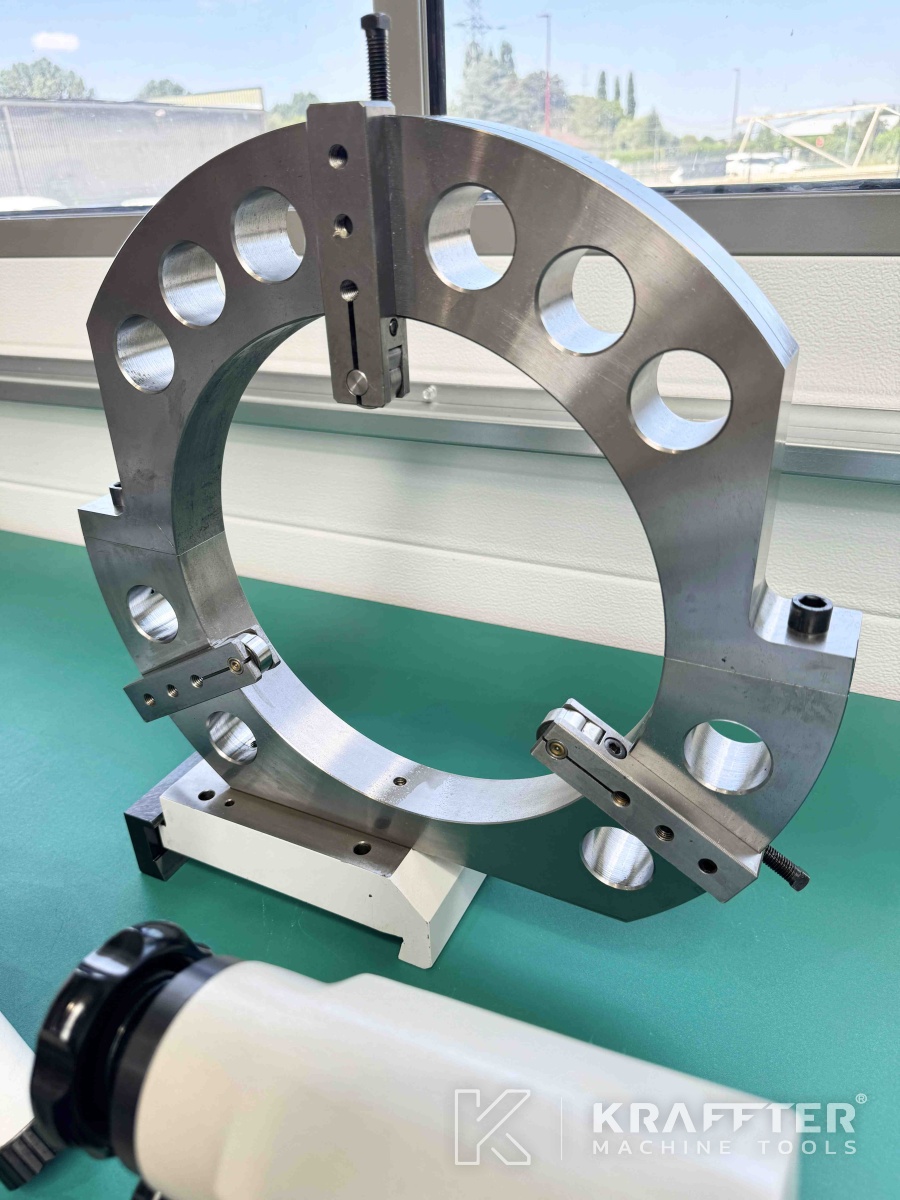

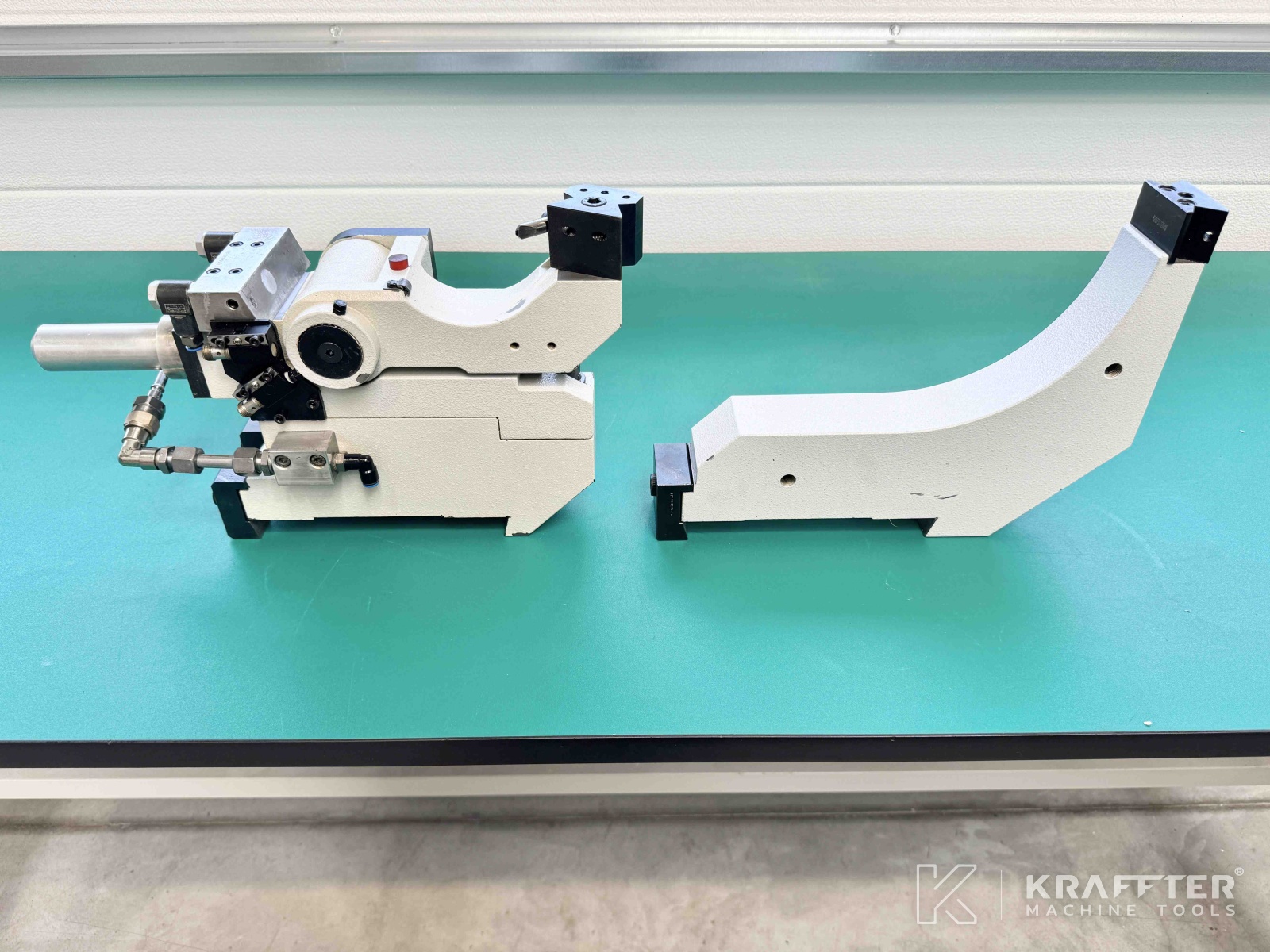

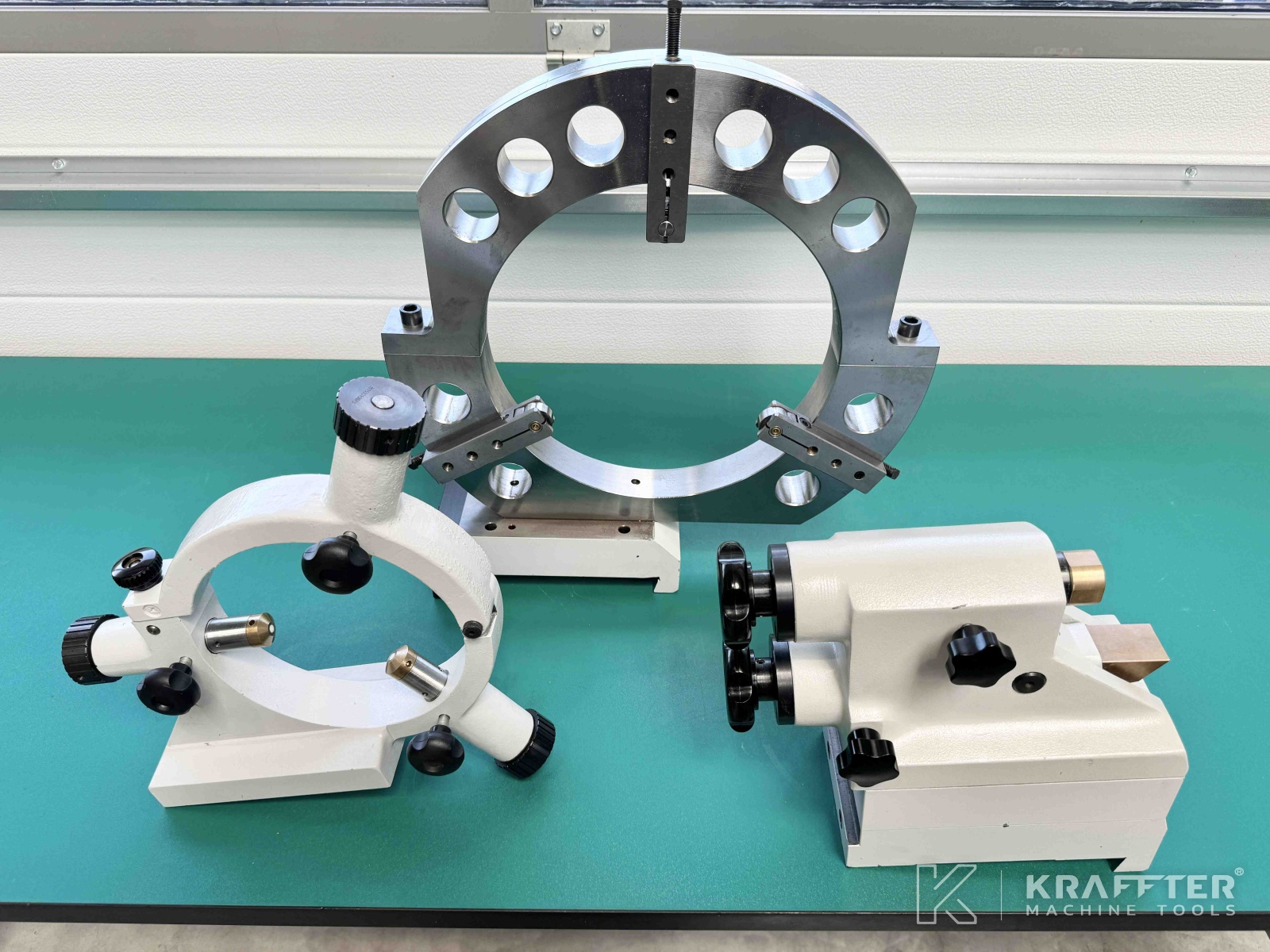

x2 3-ključna stabilna opora s fino nastavitvijo čeljusti
x1 stabilna opora z dvema ključema

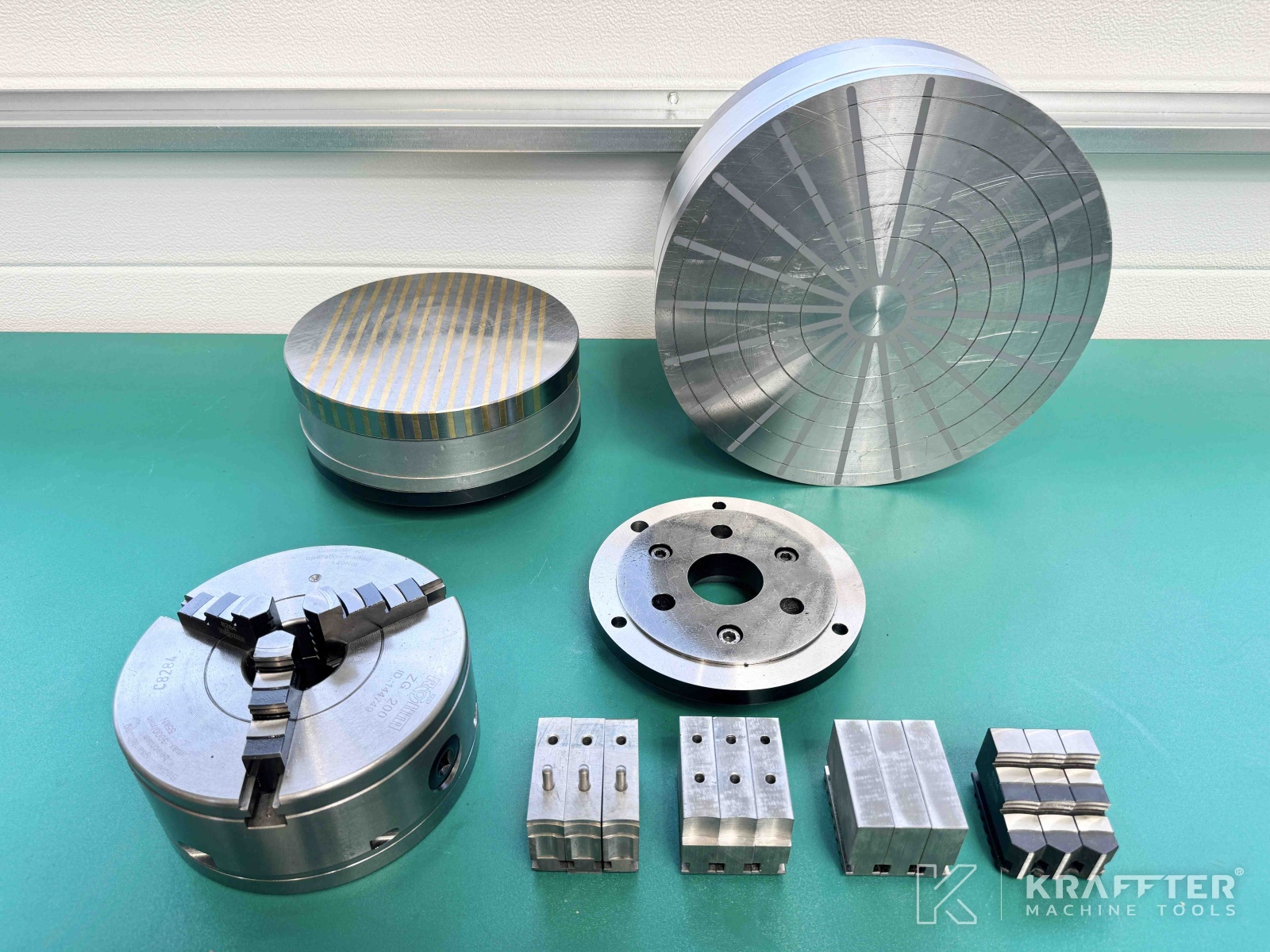

x1 magnetno držalo Ø 250 [mm]
x1 magnetno držalo Ø 350 [mm]
x1 3-čeljustno koncentrično vpenjalno držalo ROHM Ø200 [mm] tip ZG 200
x2 kompleta trdih čeljusti
x3 kompleti mehkih čeljusti
x1 ploščica za pritrditev vpenjalnika

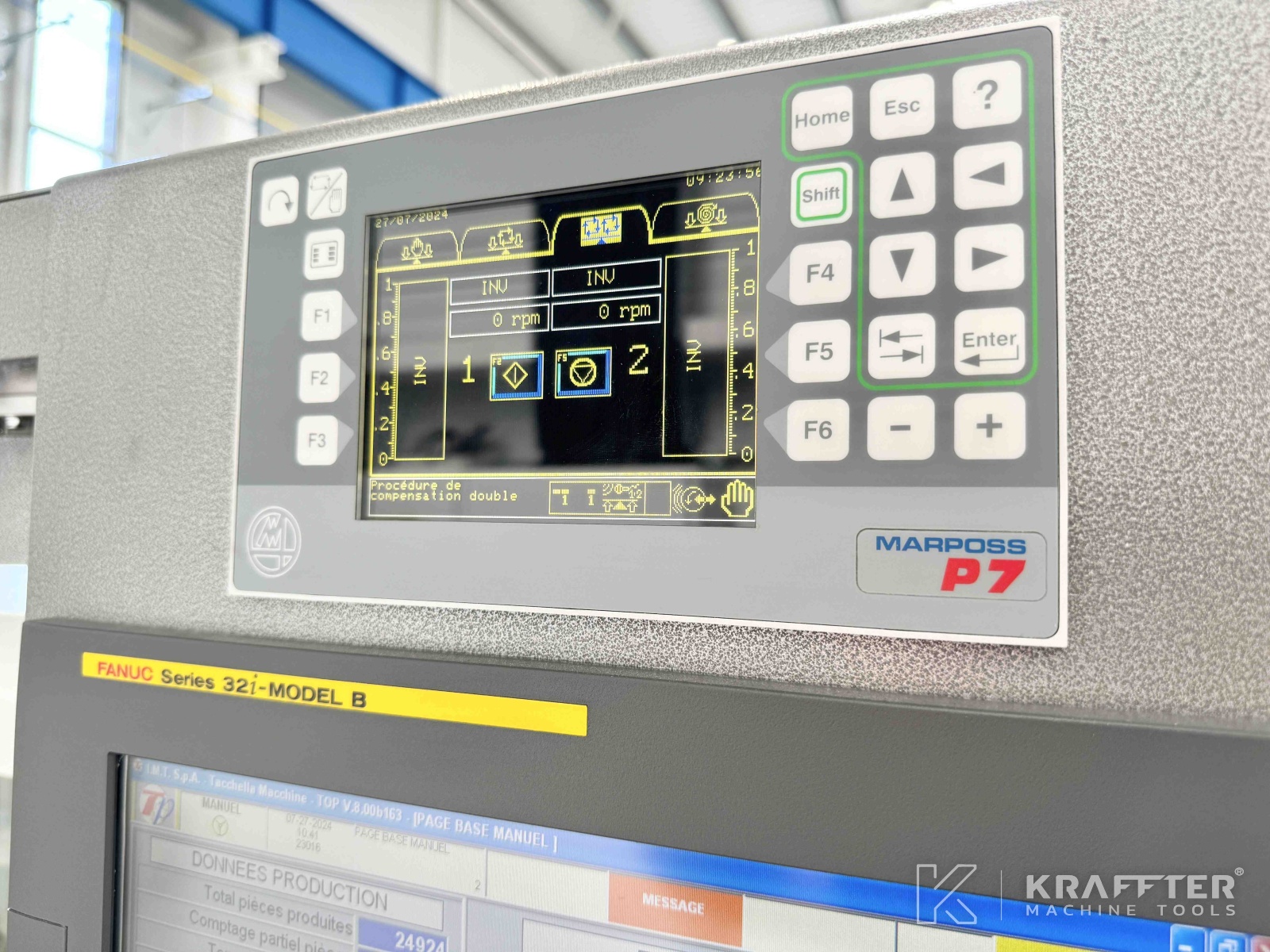

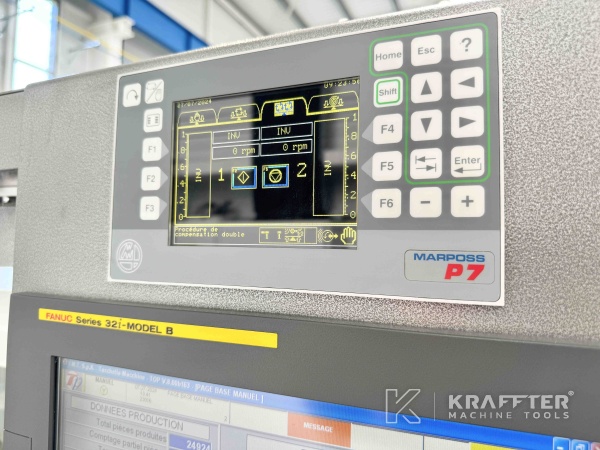

x1 naprava za dinamično uravnoteženje koles MARPOSS P7
x1 vmesnik RJ45 / USB
x1 nosilec diamantov na glavici
x1 diamantno držalo na koničnem vretenu
x2 namizni diamantni rezalniki

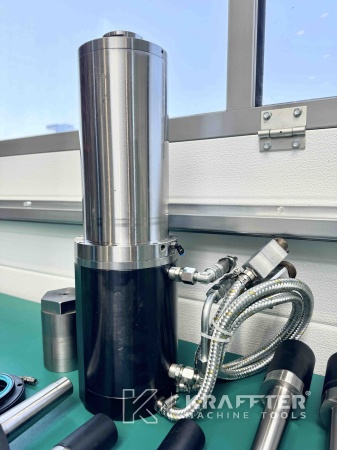

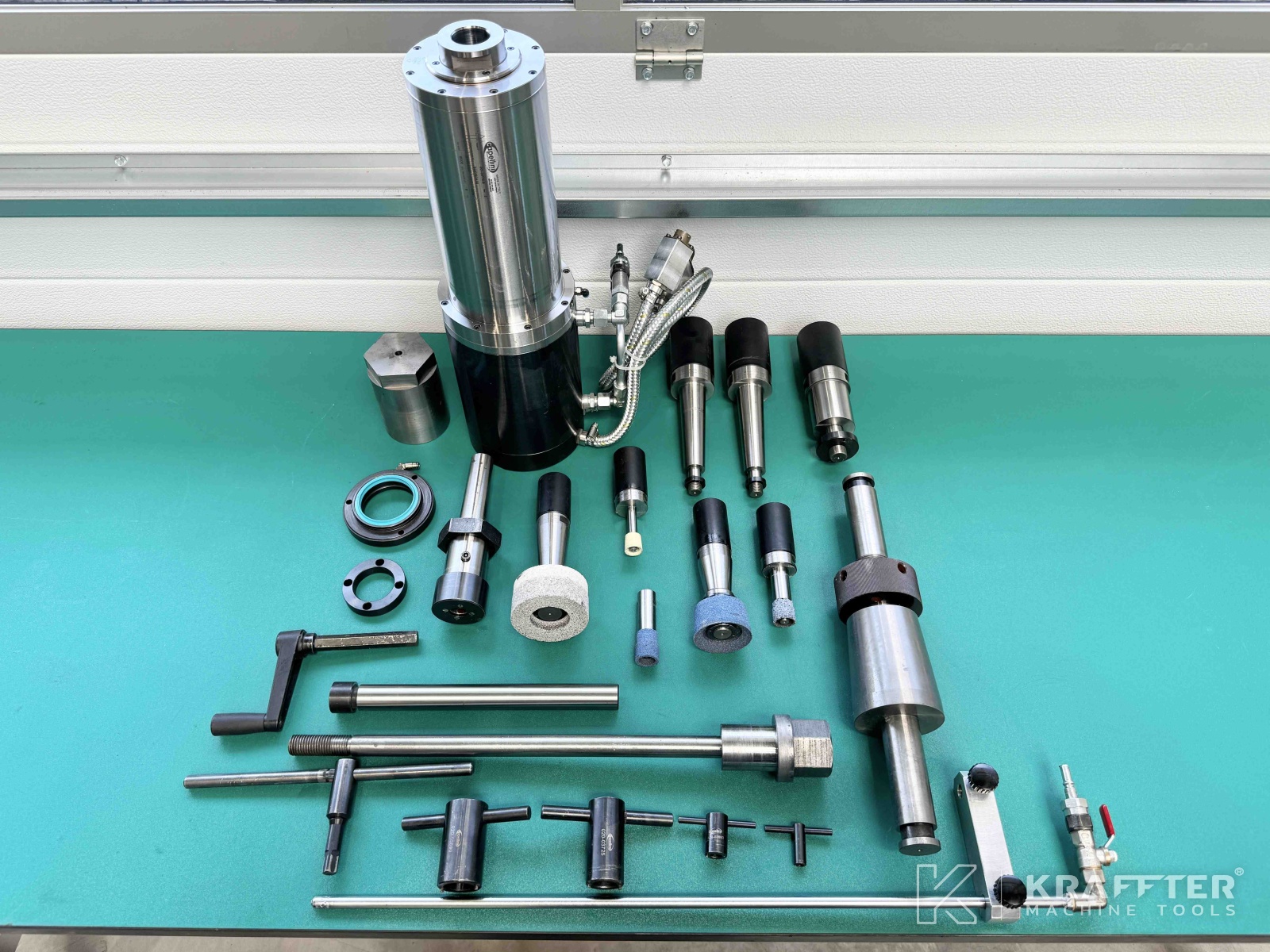

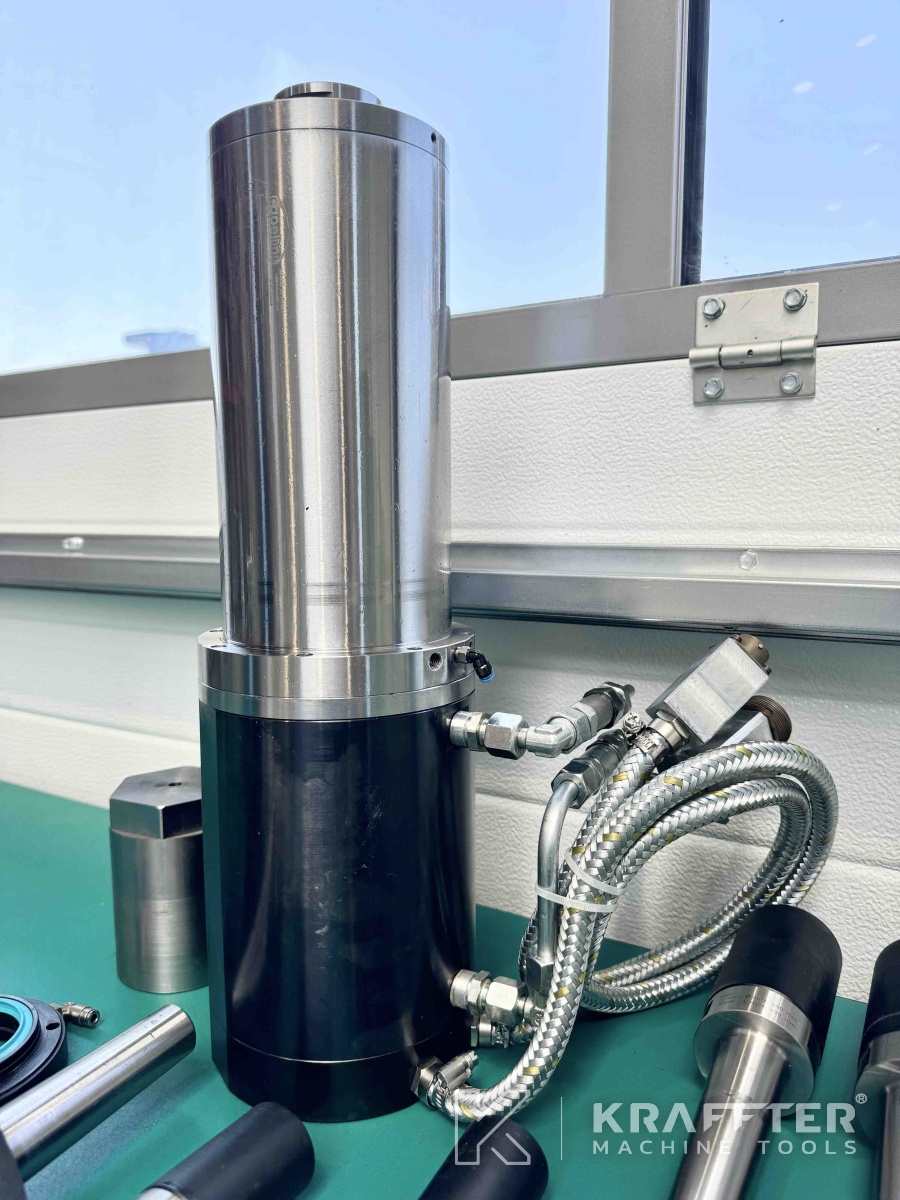

x1 elektro-vreteno inter. 18'000 [tours/min] CAPELLINI 001-00179-B (NOVO)
x1 interno elektrovreteno CAPELLINI 001-00120-C

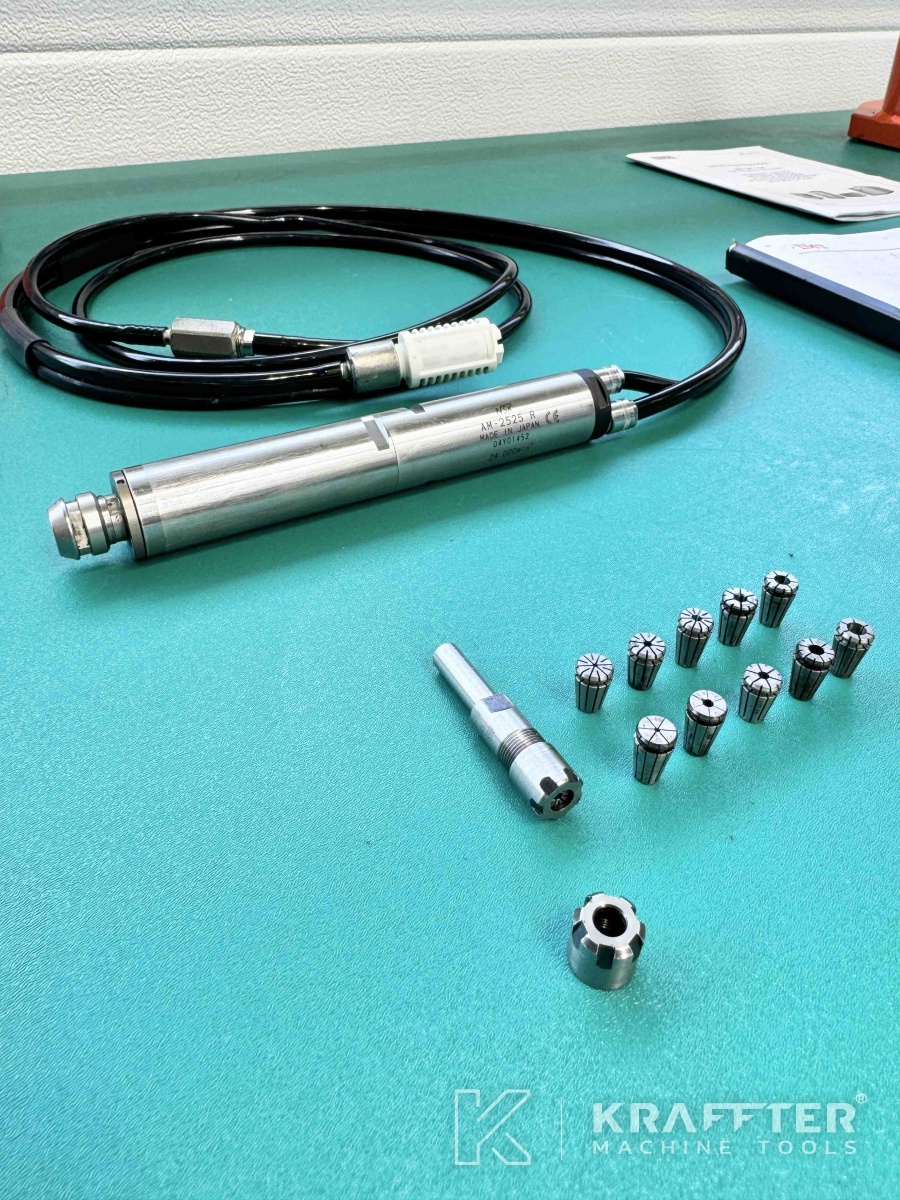

x1 pnevmatsko vreteno NSK AM-2525 R 24'000 [tours/min]
x1 držalo za ER vpenjalne sponke
x10 vpenjala ER

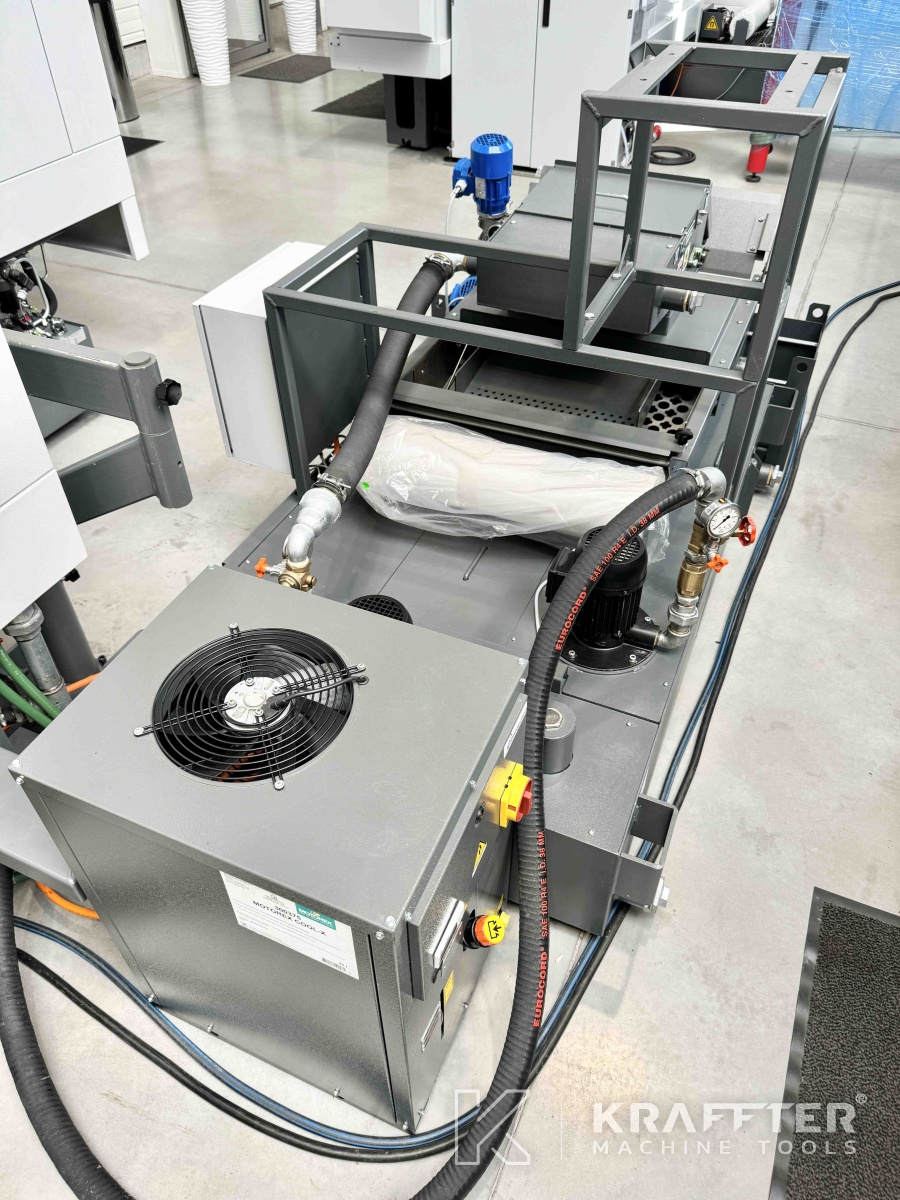

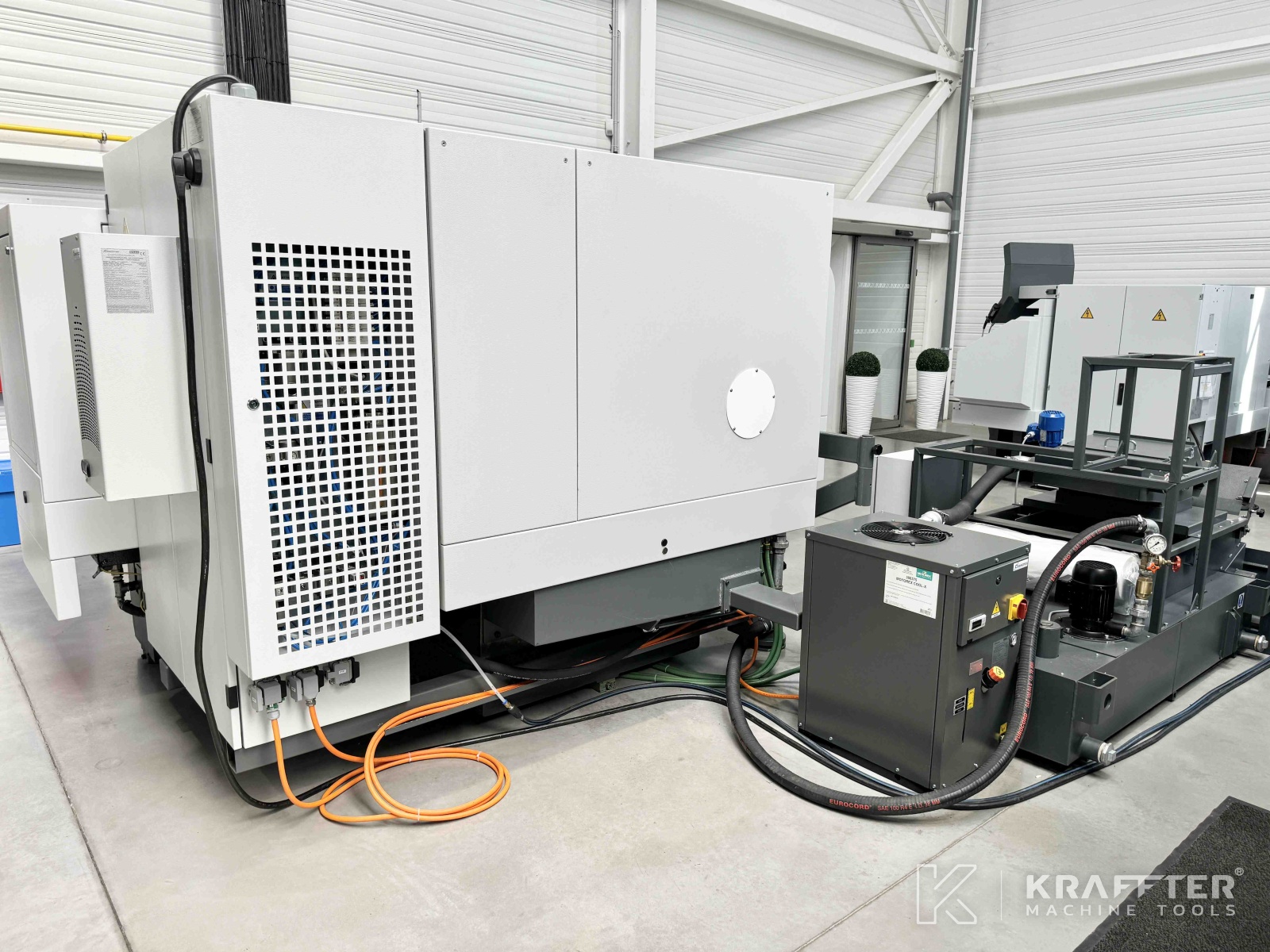

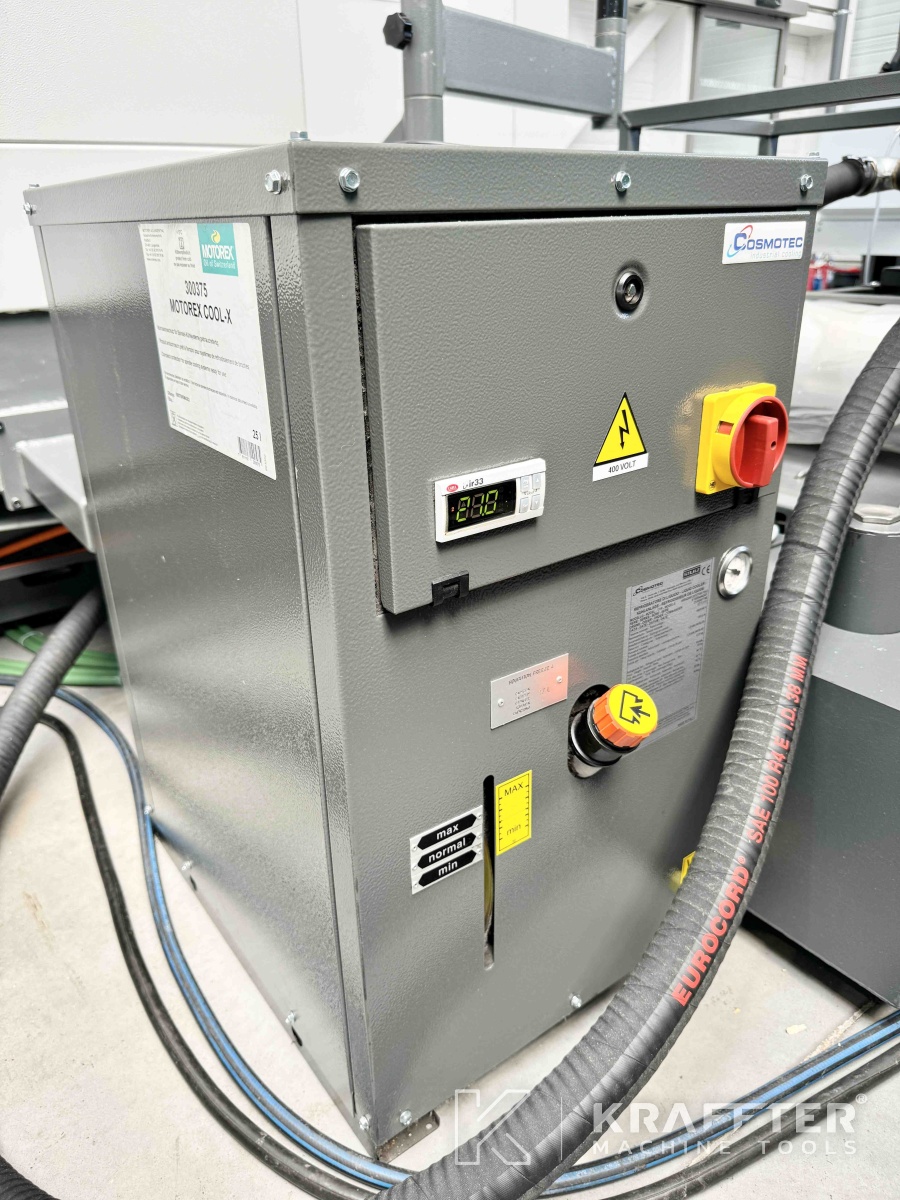

x1 hladilnik vretena COSMOTEC WRA2041207ZT00 7043

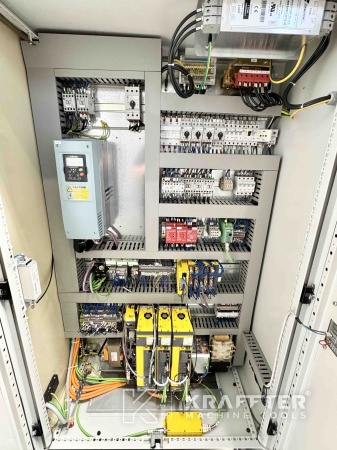

x1 hladilnik za električno omarico COSMOTEC EVE08002177000 7035

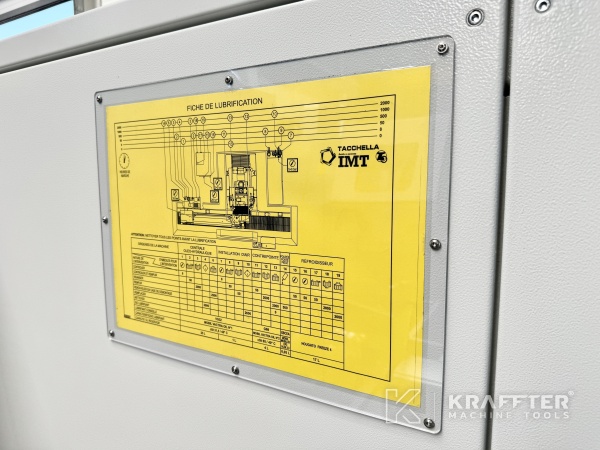

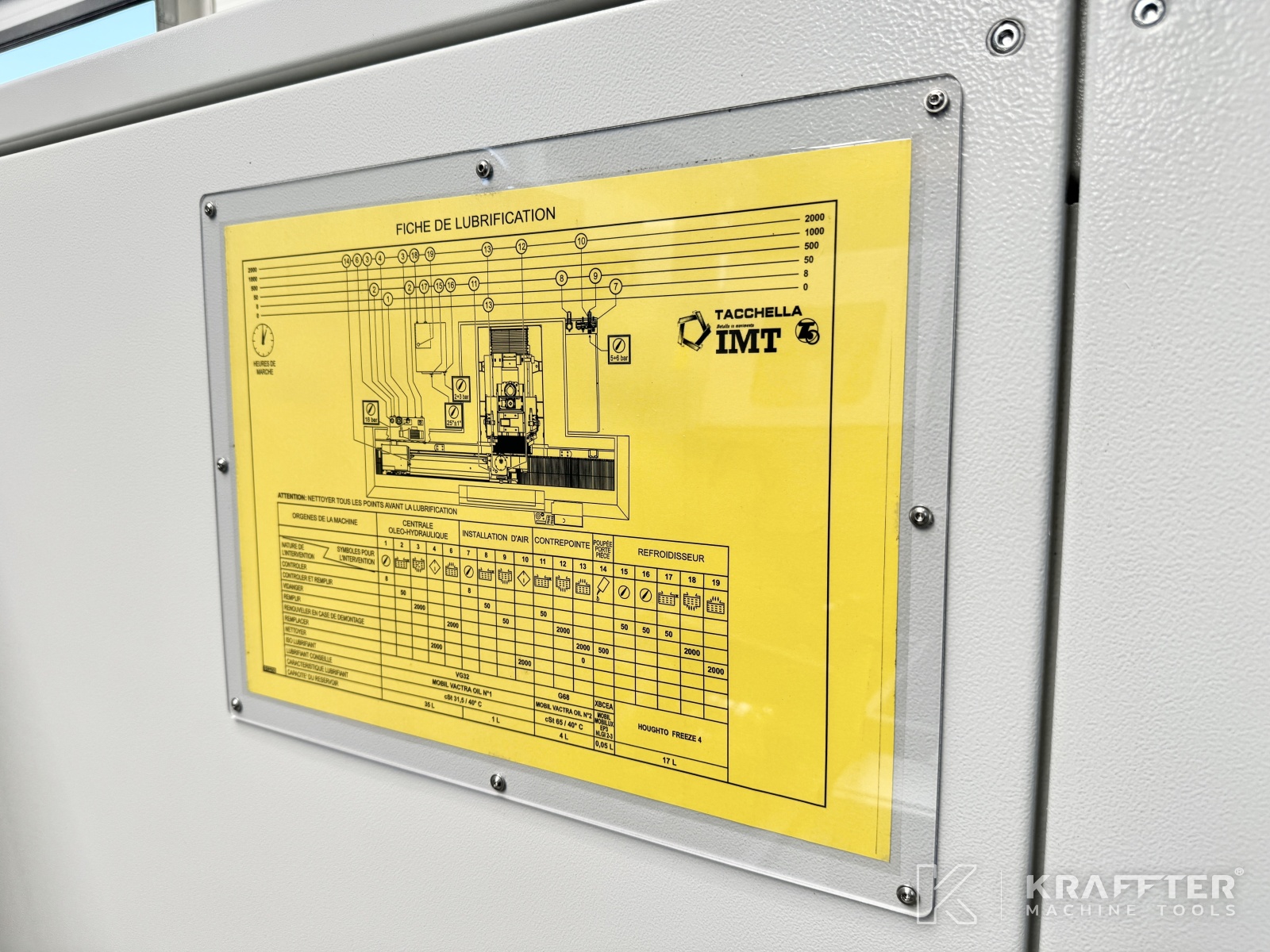

x1 pladenj za mazanje

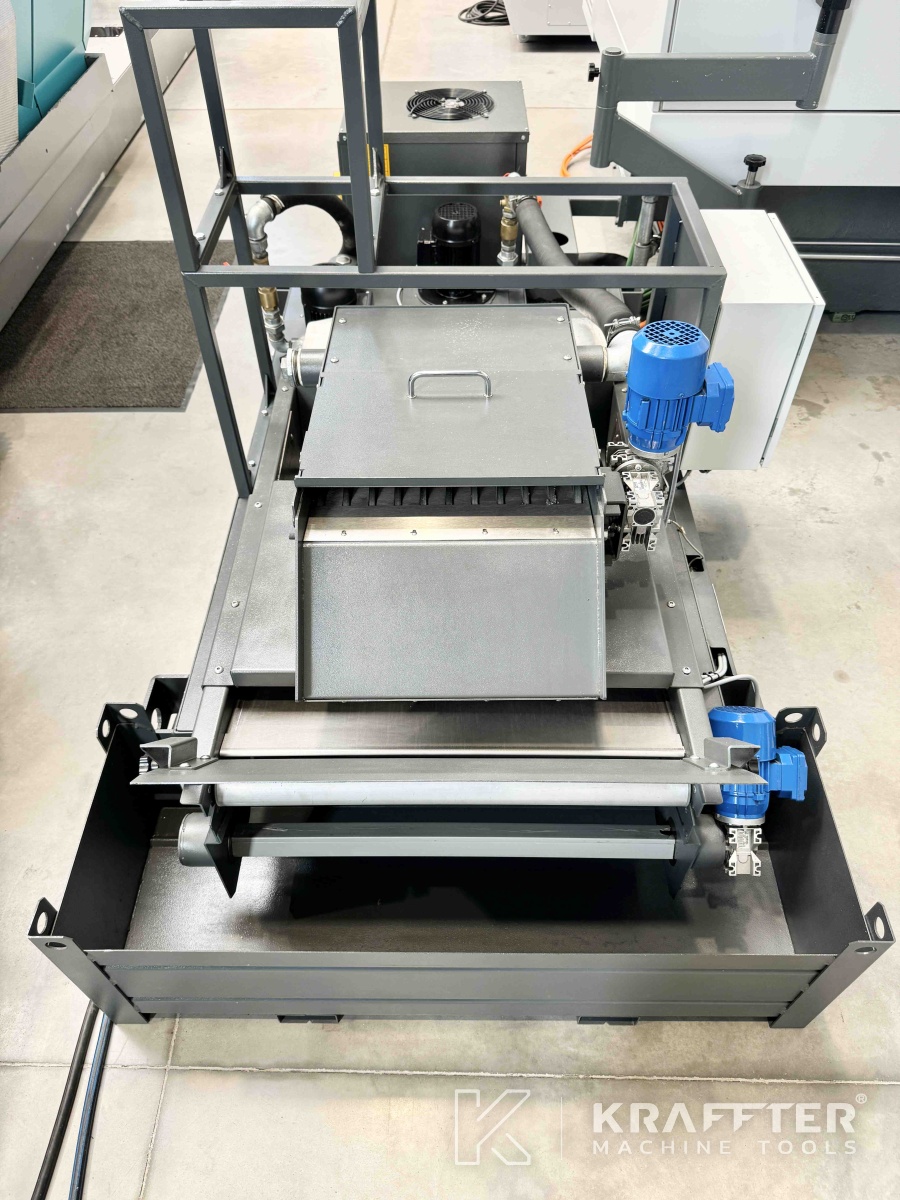

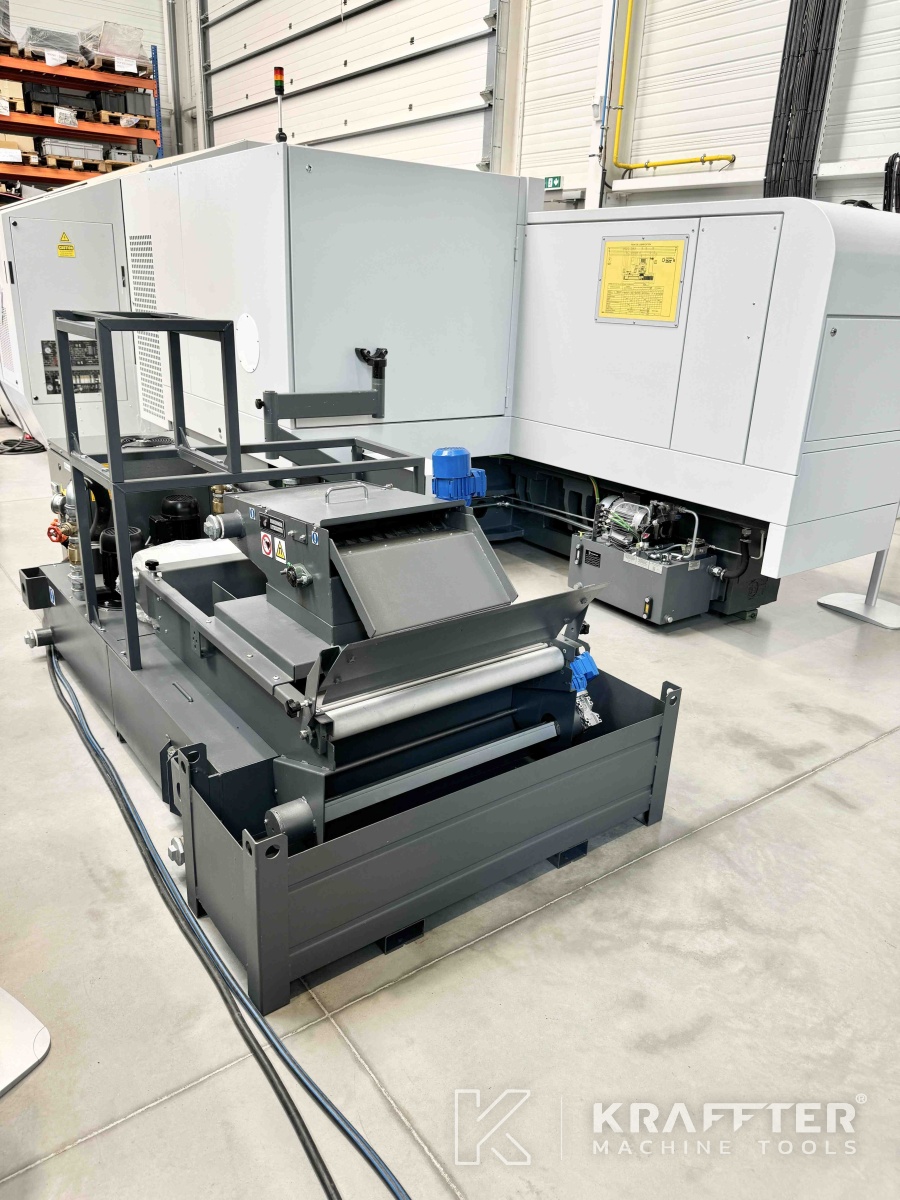

x1 filtriranje papirja širine 1000 [mm]
x1 magnetni predfilter

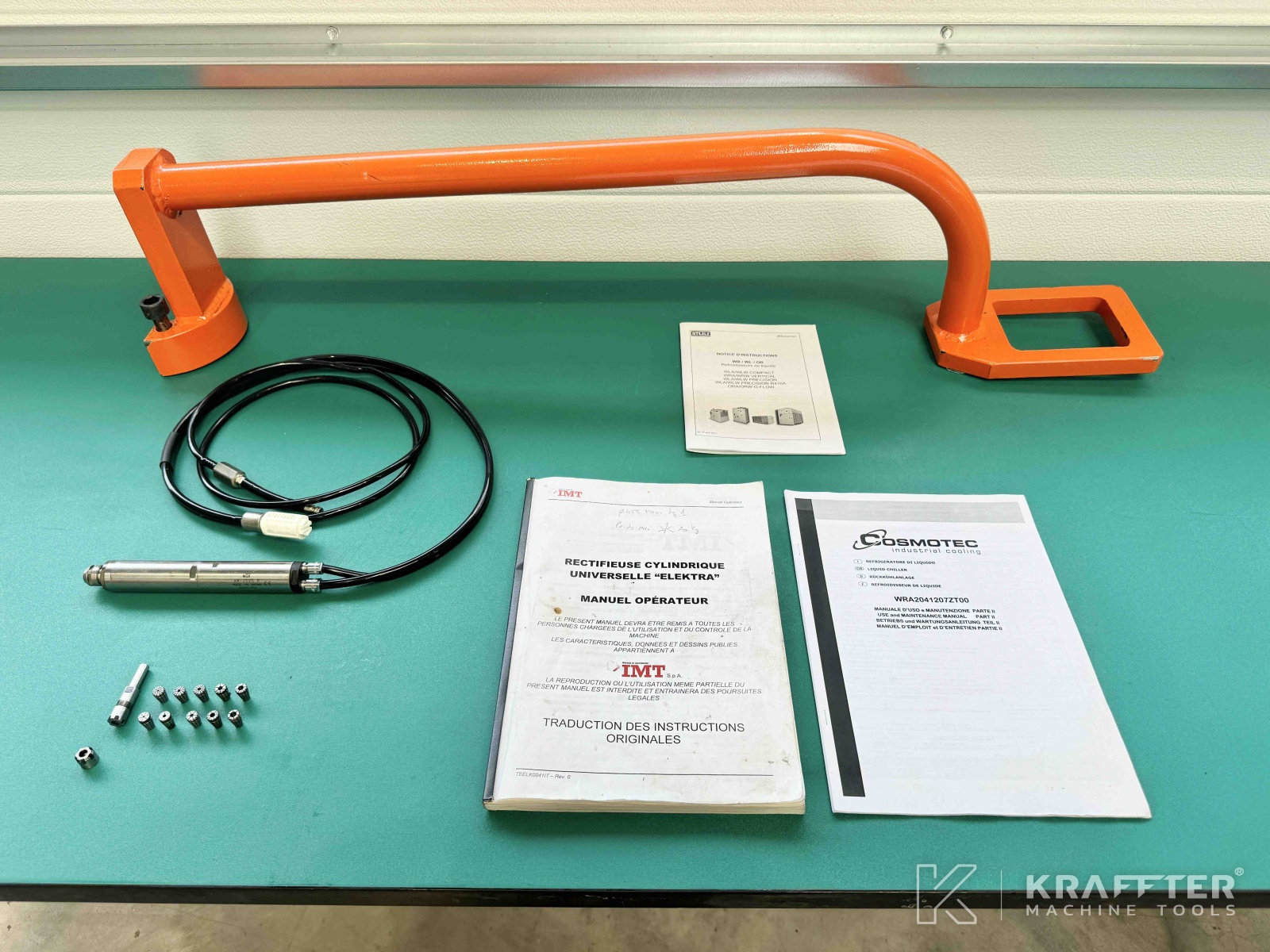

x1 francoski priročnik za uporabo
Različni servisni ključi
