Prodano

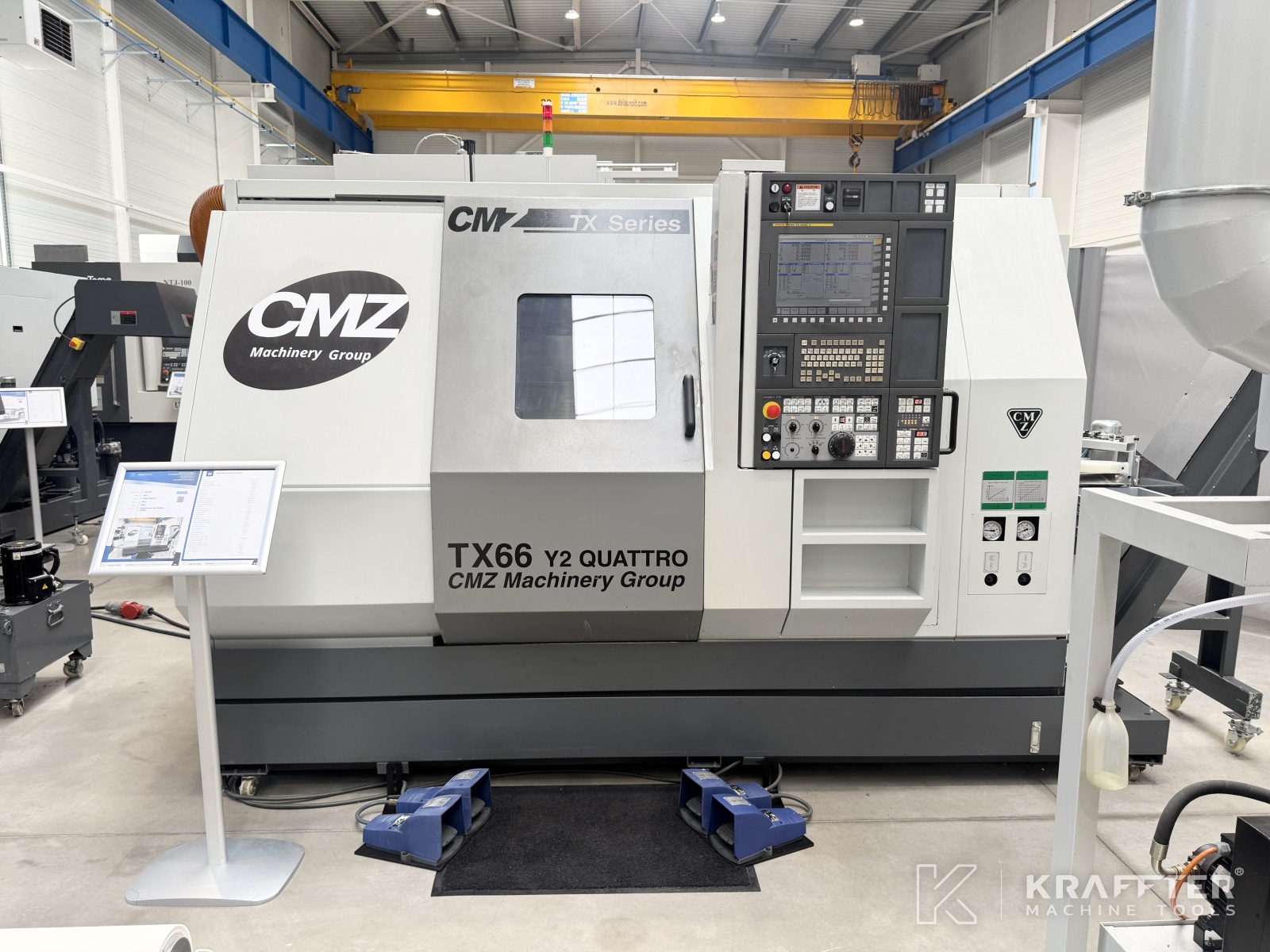

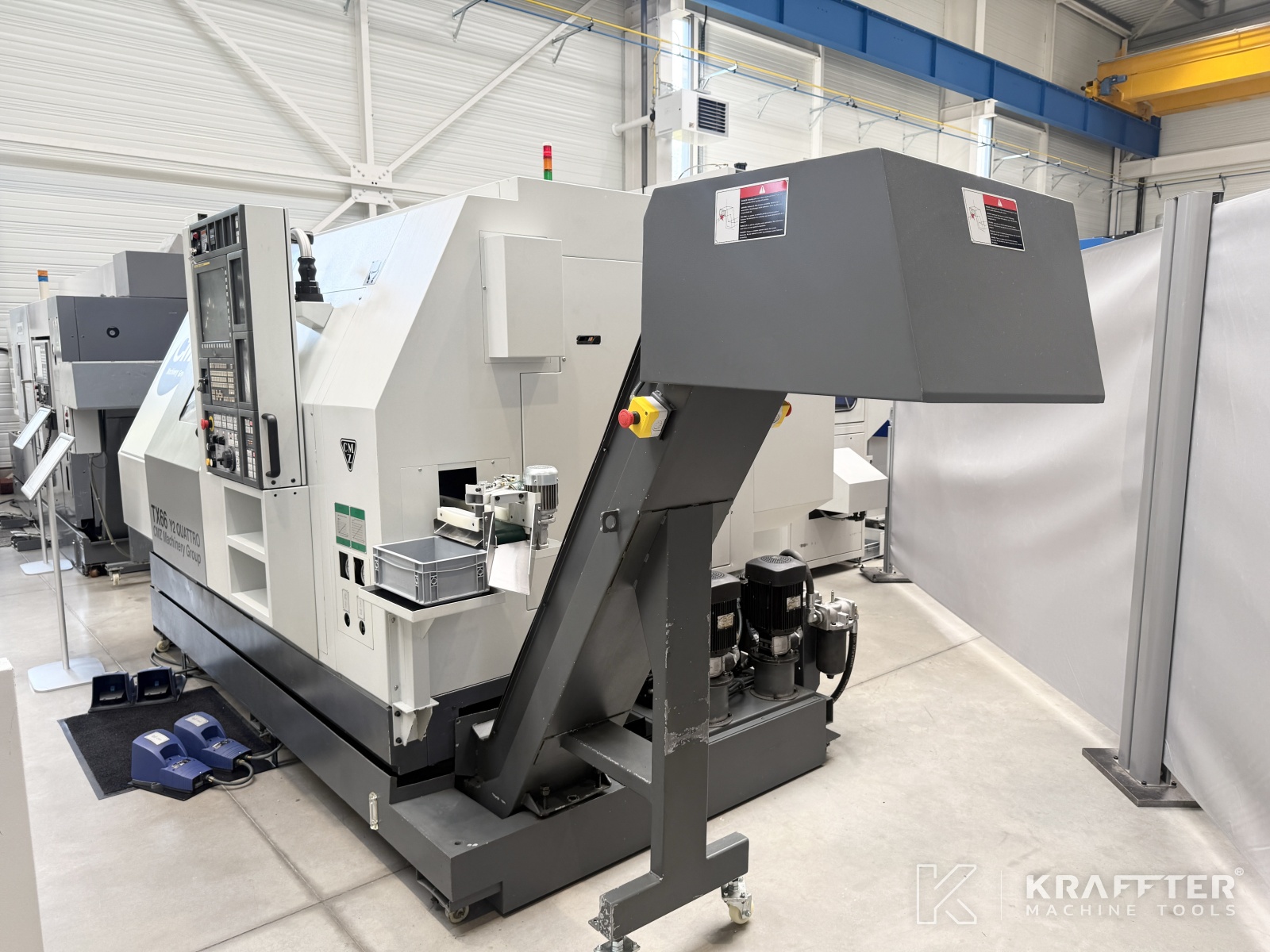

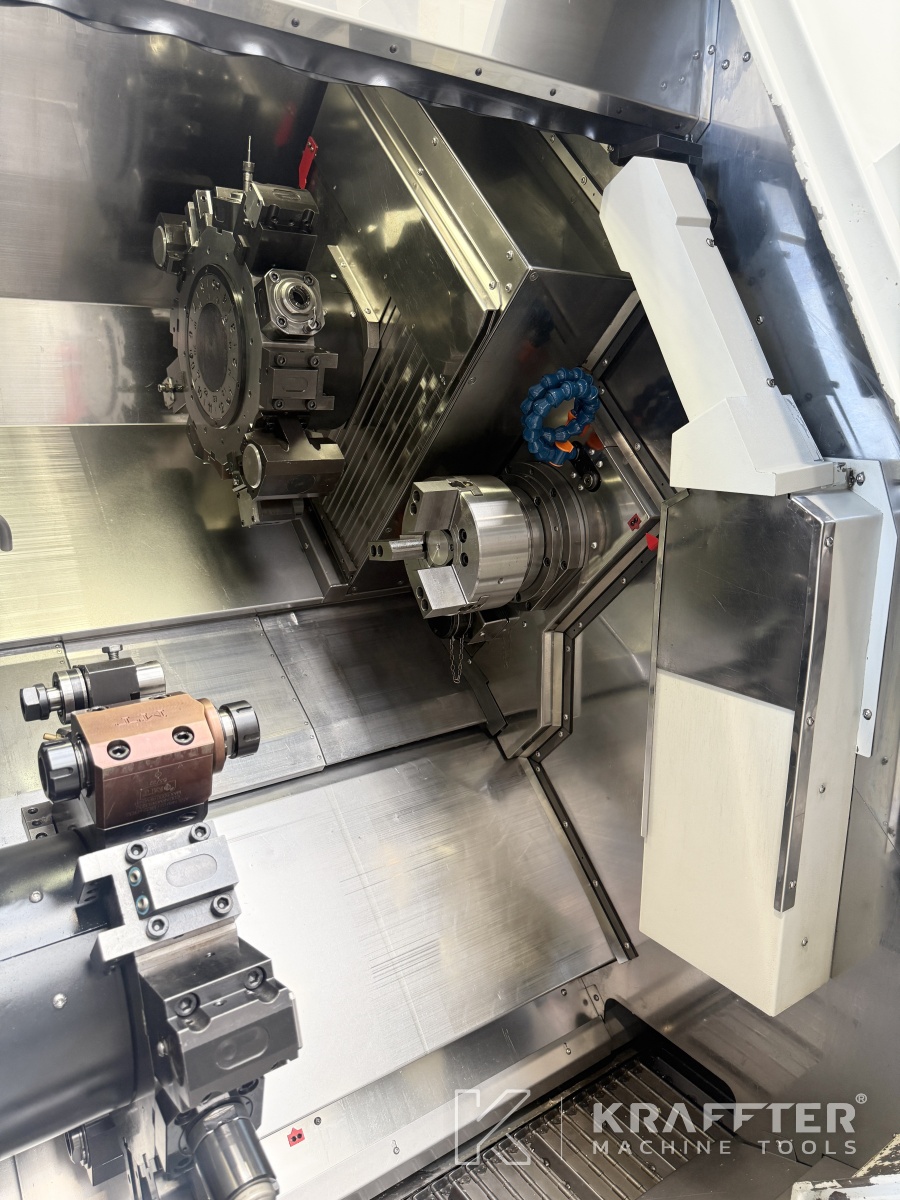

Vrsta stroja : Stružnica CNC
Blagovna znamka : CMZ
N° de stock: 90119

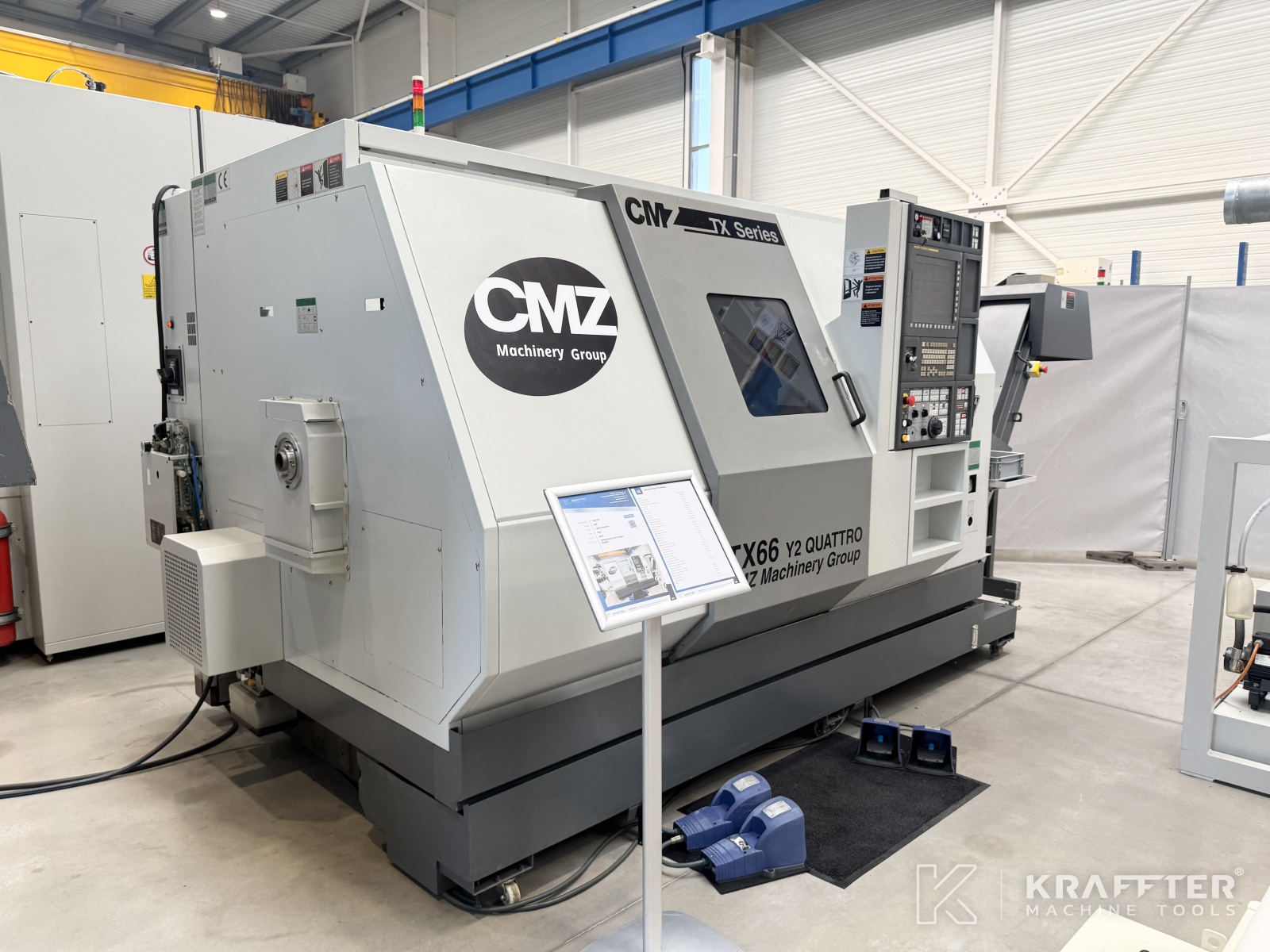

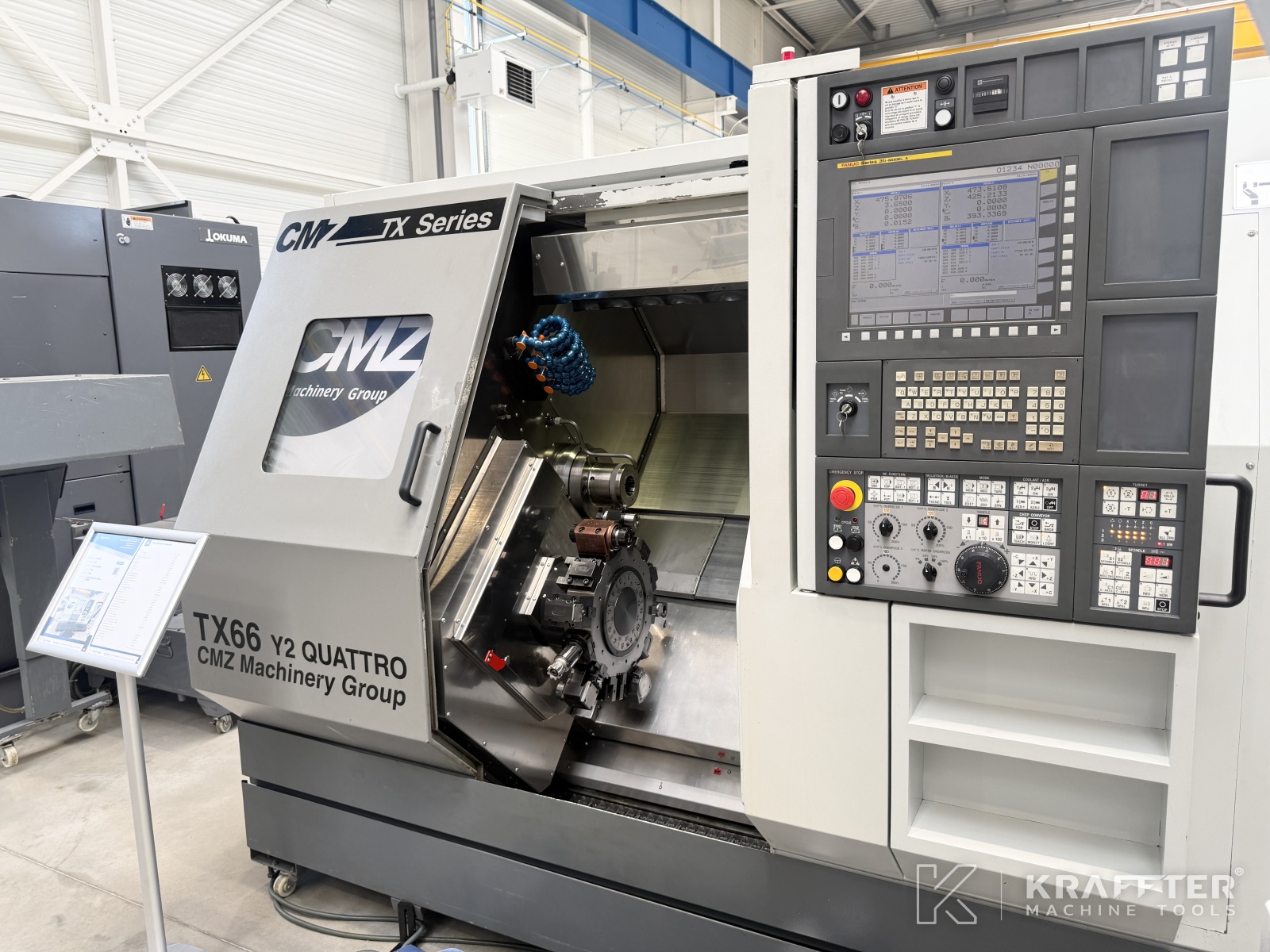

Model : TX66 Y2 Quattro
Leto : 2010
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije
Vrsta CNC

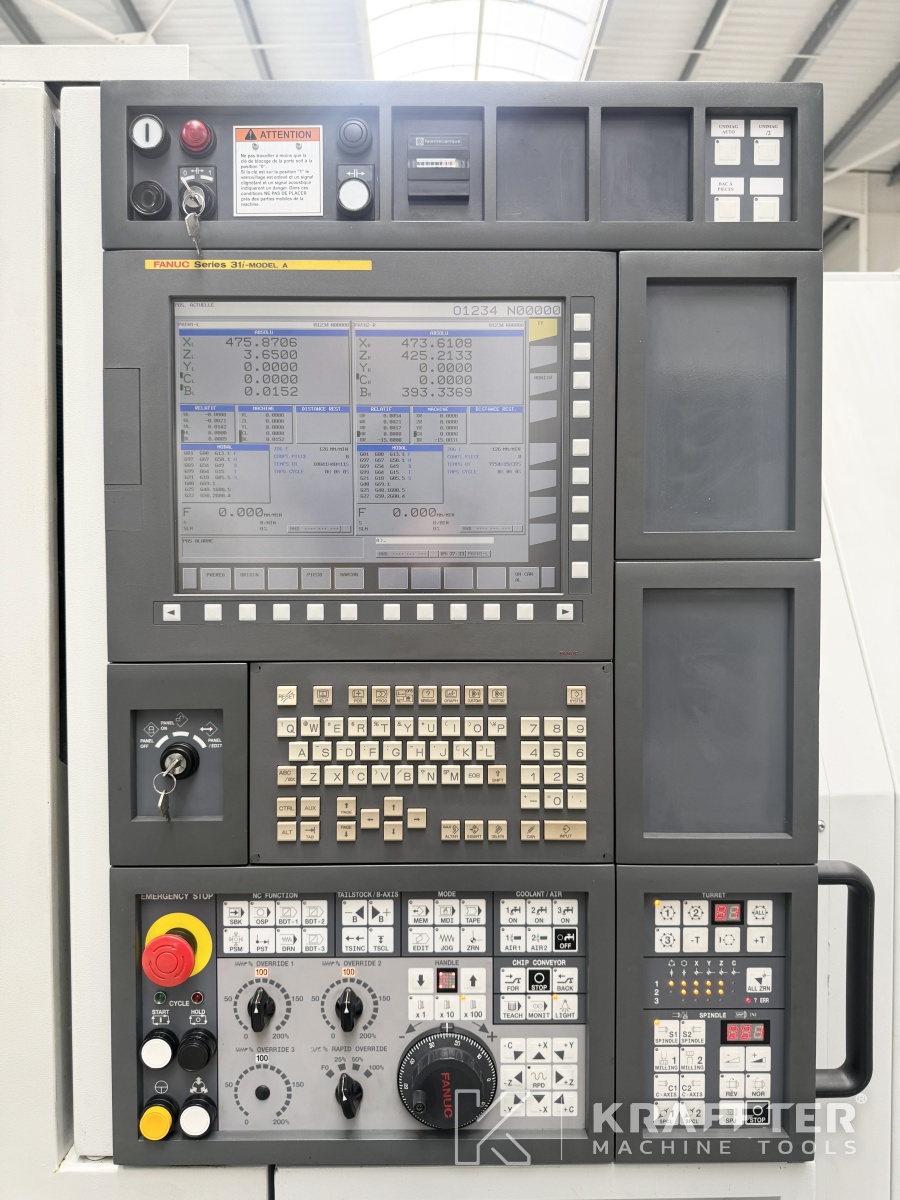

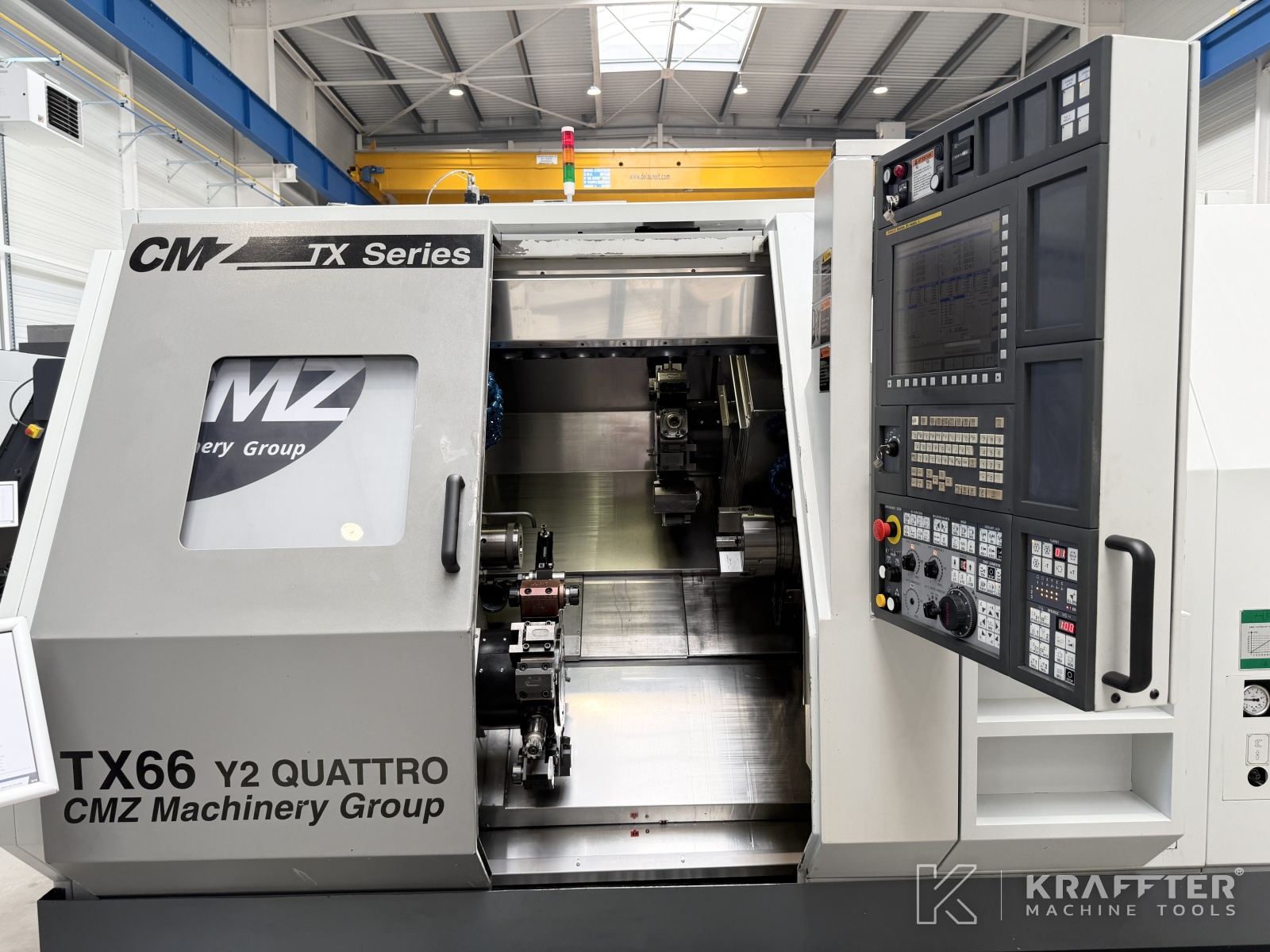

FANUC 31i - MODEL A
Razdalja med vpenjalne glave
639 [mm]
Največji obdelovalni premer
255 [mm]
Dovoljeni premer nad vozičkom
270 [mm]
Hod osi Z1
500 [mm]
Hod osi X1
190 [mm]
Hod osi Y1
+/- 40 [mm]
Hod osi Z2
500 [mm]
Hod osi X2
190 [mm]
Pomik osi Y2
+/- 40 [mm]
Hitrost hitrega pomika os X
16000 [mm/min]
Hitrost hitrega pomika os Z
20000 [mm/min]
Hitrost hitrega pomika os Y
12000 [mm/min]
Pospeševanje premikanja osi
1g
Nos vretena
ASA 8" A2
Največji premer palice
66 [mm]
Premer prehoda vretena
77 [mm]
Največja hitrost vretena
4000 [vrt/min]
Moč vretena
15 [kW]
Navor vretena stroj
136 [Nm]
Nos protivretena
ASA 6" A2
Največji premer palice v protivretenu
52 [mm]
Premer prehoda protivretena
61 [mm]
Potek protivretena
635 [mm]
Največja hitrost protivretena
5000 [vrt/min]
Moč protivretena
7.5 [kW]
Navor nasprotnega vretena
68 [Nm]

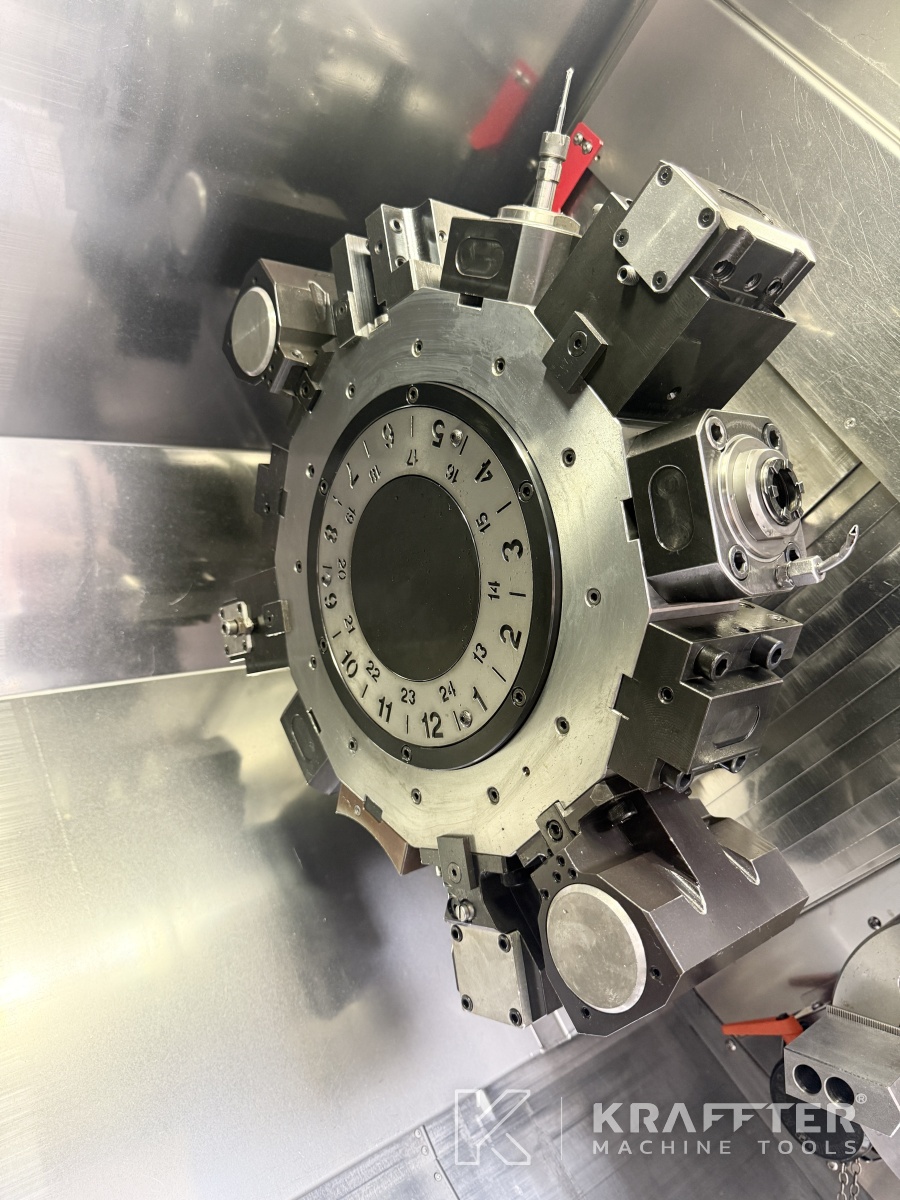

Čas indeksacije revolverja
0.1 [s/pos]

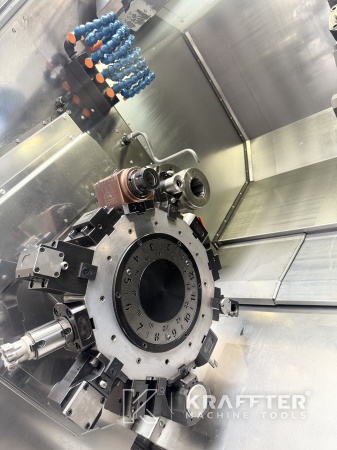

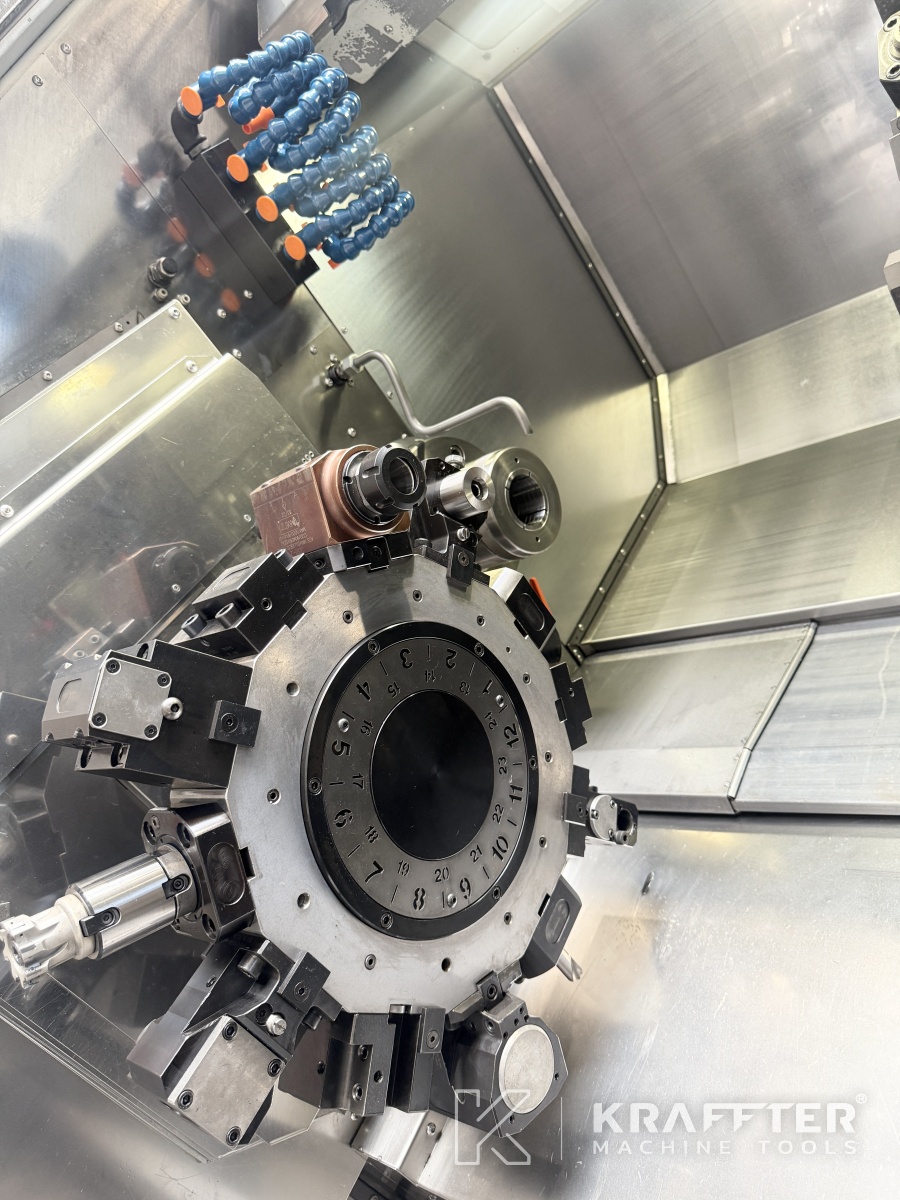

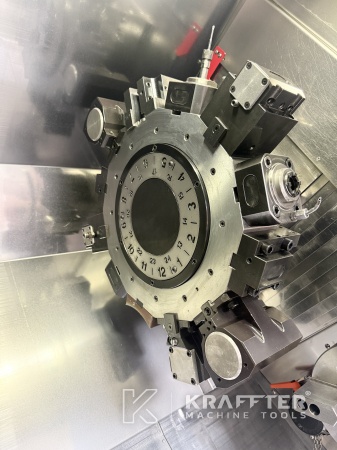

Število postaj – revolverska glava 1
12
Število motoriziranih postaj – revolverska glava 1
12
Največja hitrost pogonskih orodij – Revolver 1
6000 [vrt/min]
Število postaj – revolverska glava 2
12
Število motoriziranih postaj – revolverska glava 2
12
Največja hitrost pogonskih orodij – Revolver 2
6000 [vrt/min]
Moč pogonskih orodij
18 [kW]
Instalirana moč
65 [kVA]
Napajalna napetost
400 [V]
Uteži
9600 [Kg]
Dodatne informacije
VKLJUČENA OPREMA:

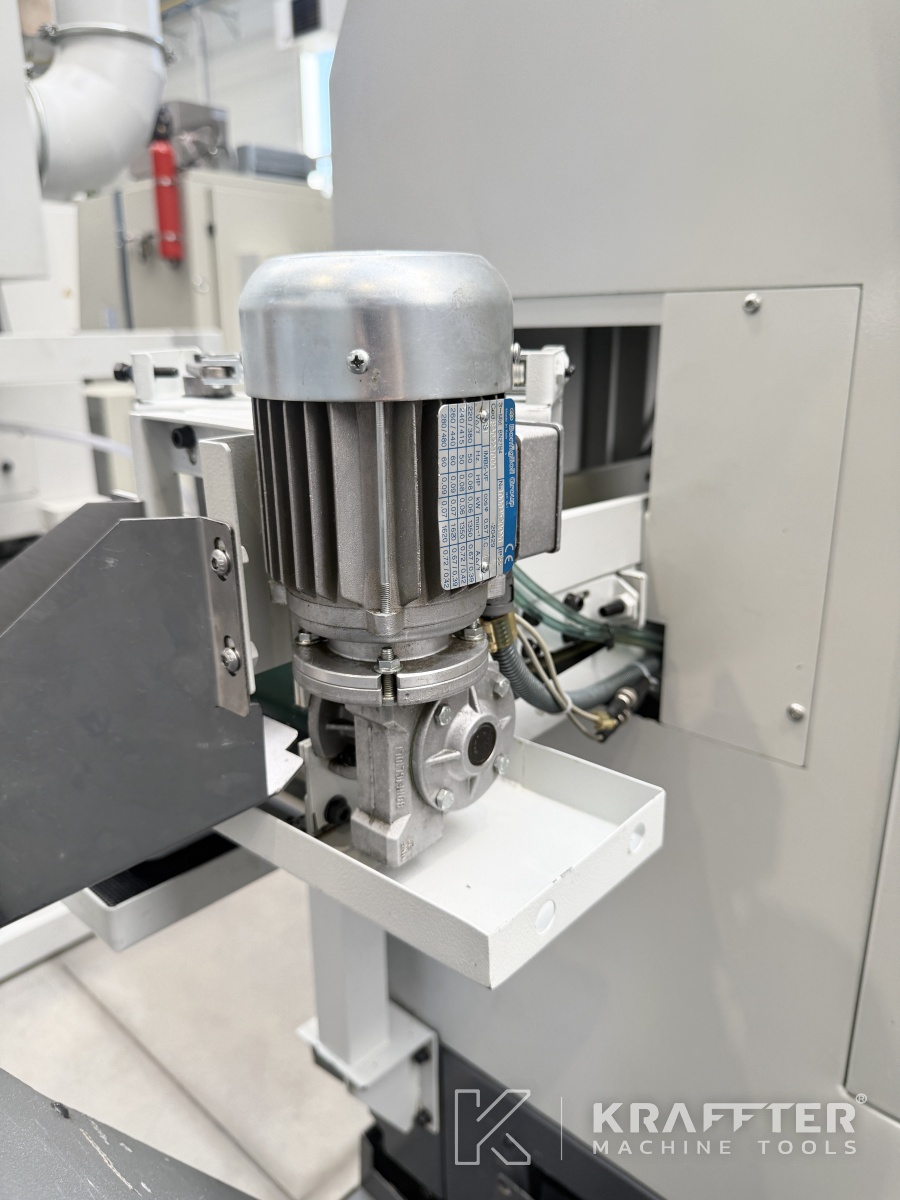

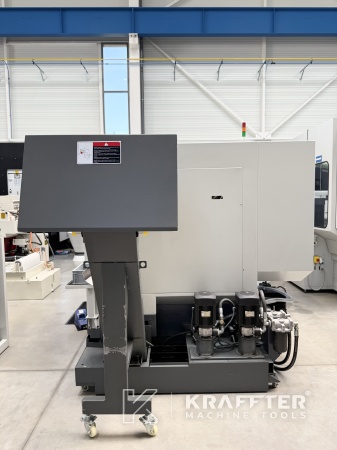

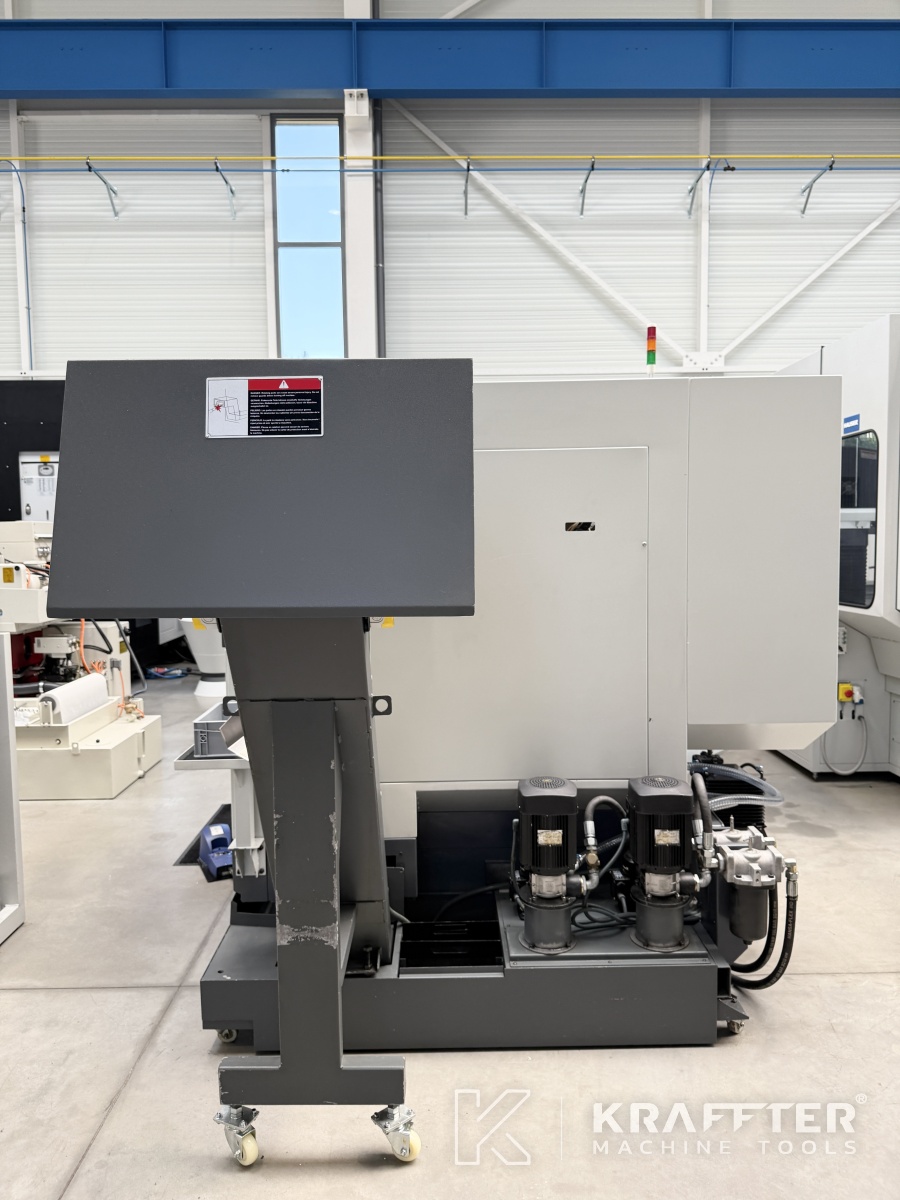

- Prevoznik za trske

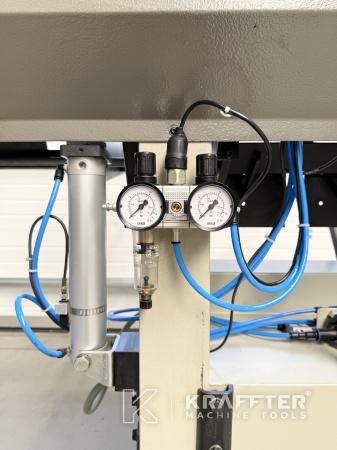

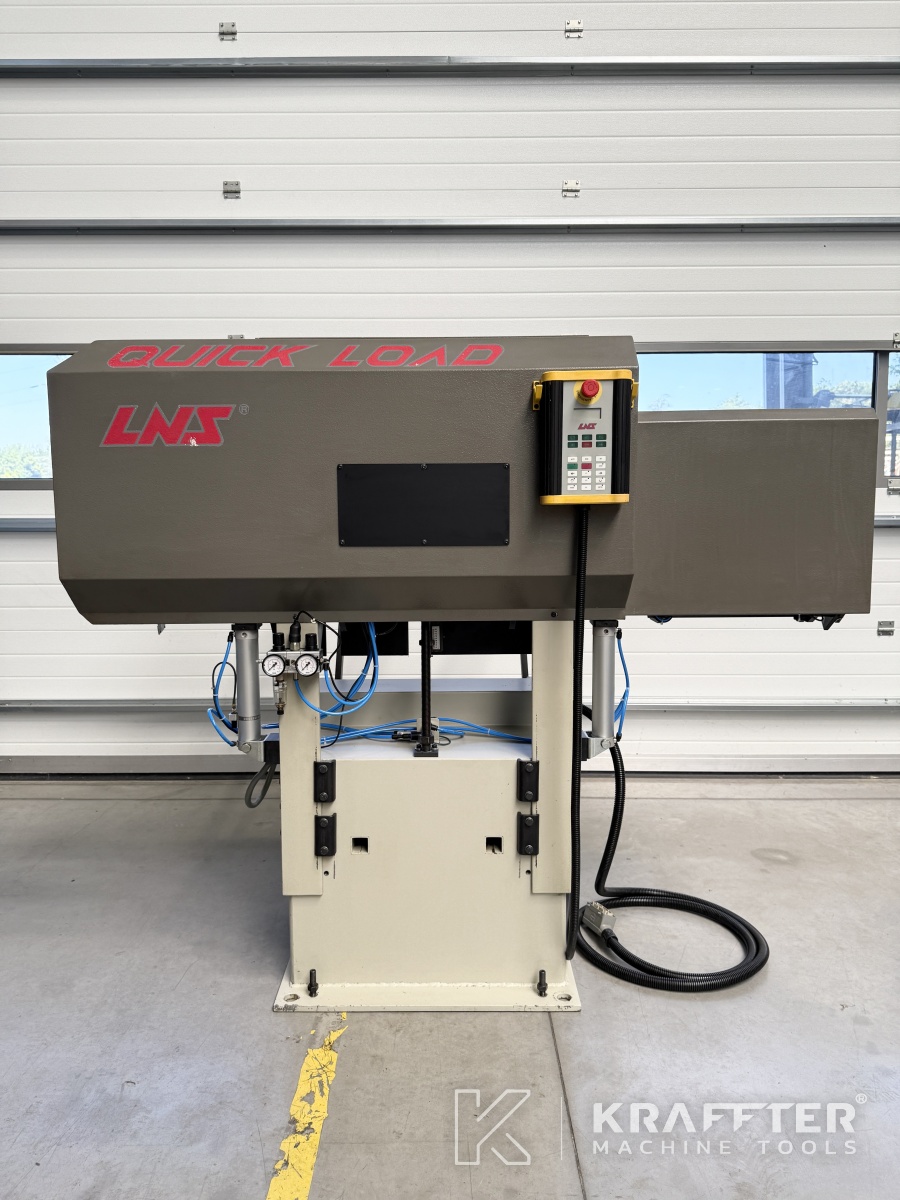

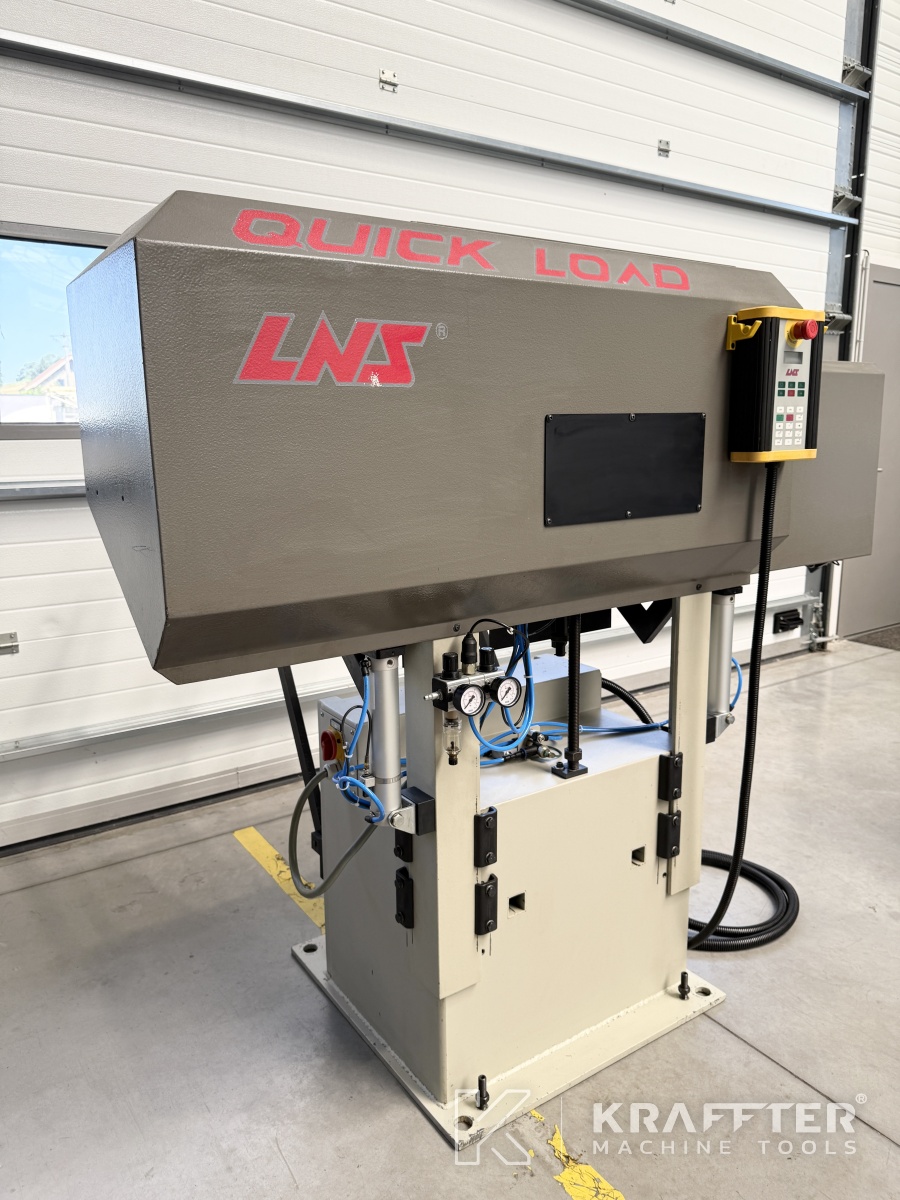

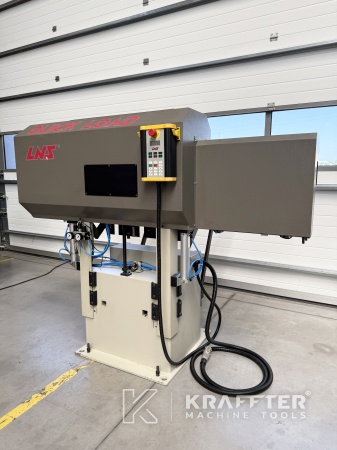

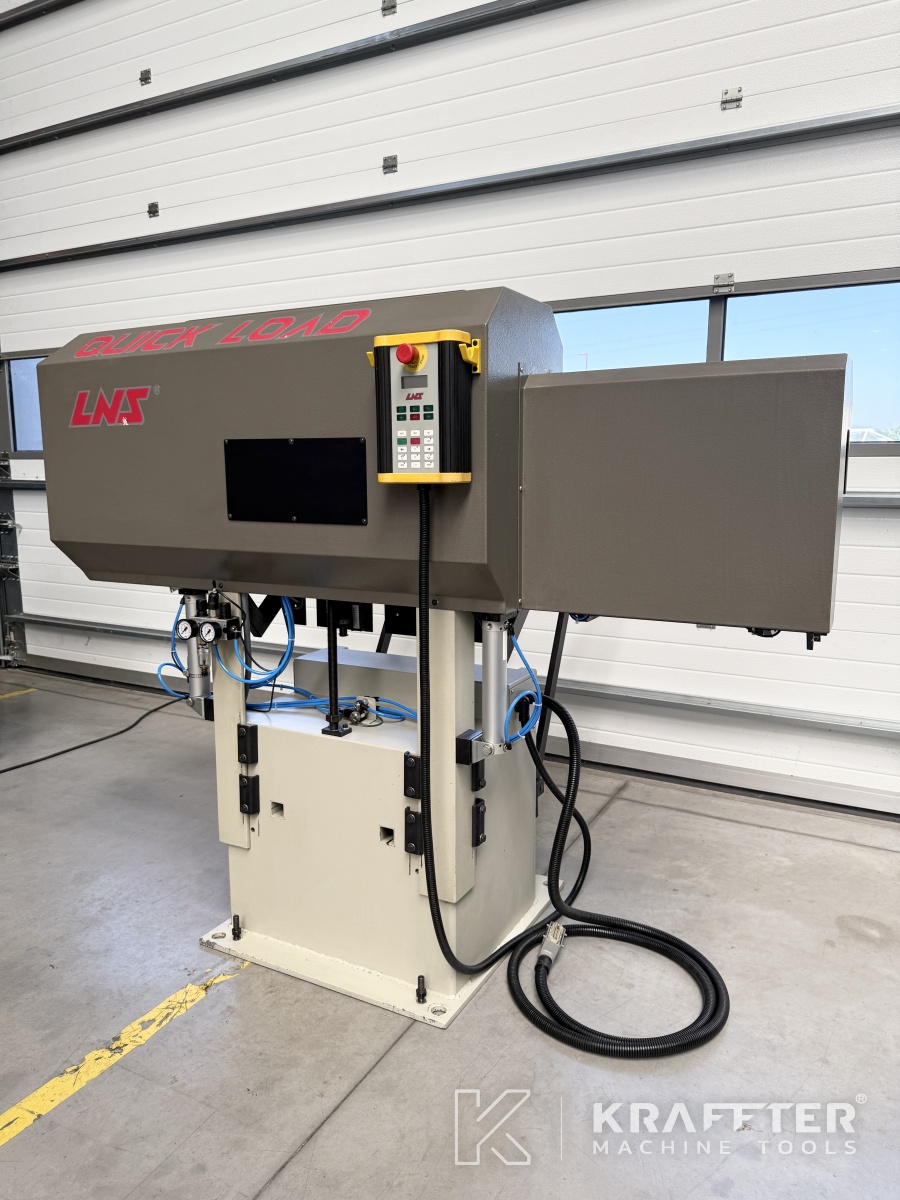

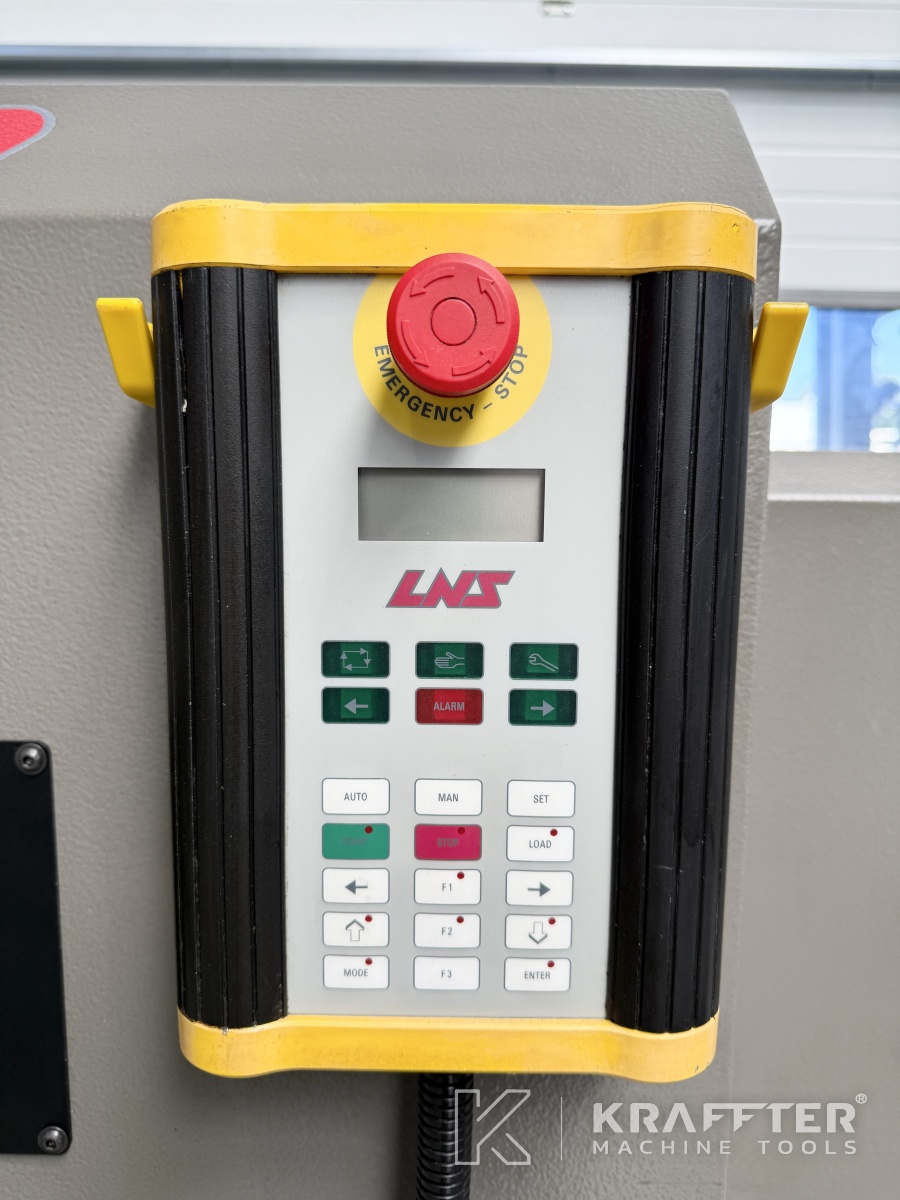

- LNS QUICKLOAD podajalnik palic (dolžina palic 1500 mm // Ø80 mm max.)

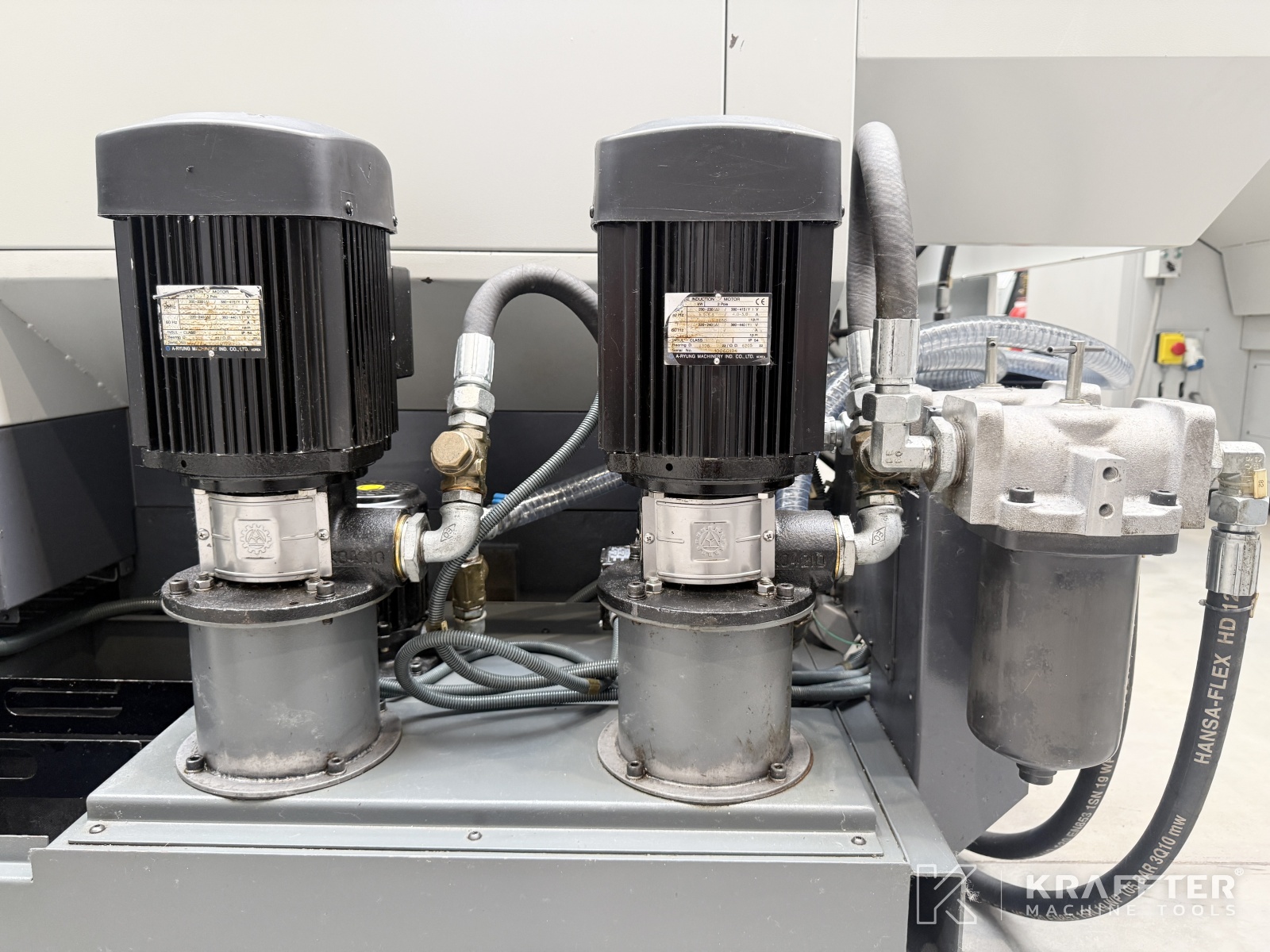

- Visokotlačna črpalka

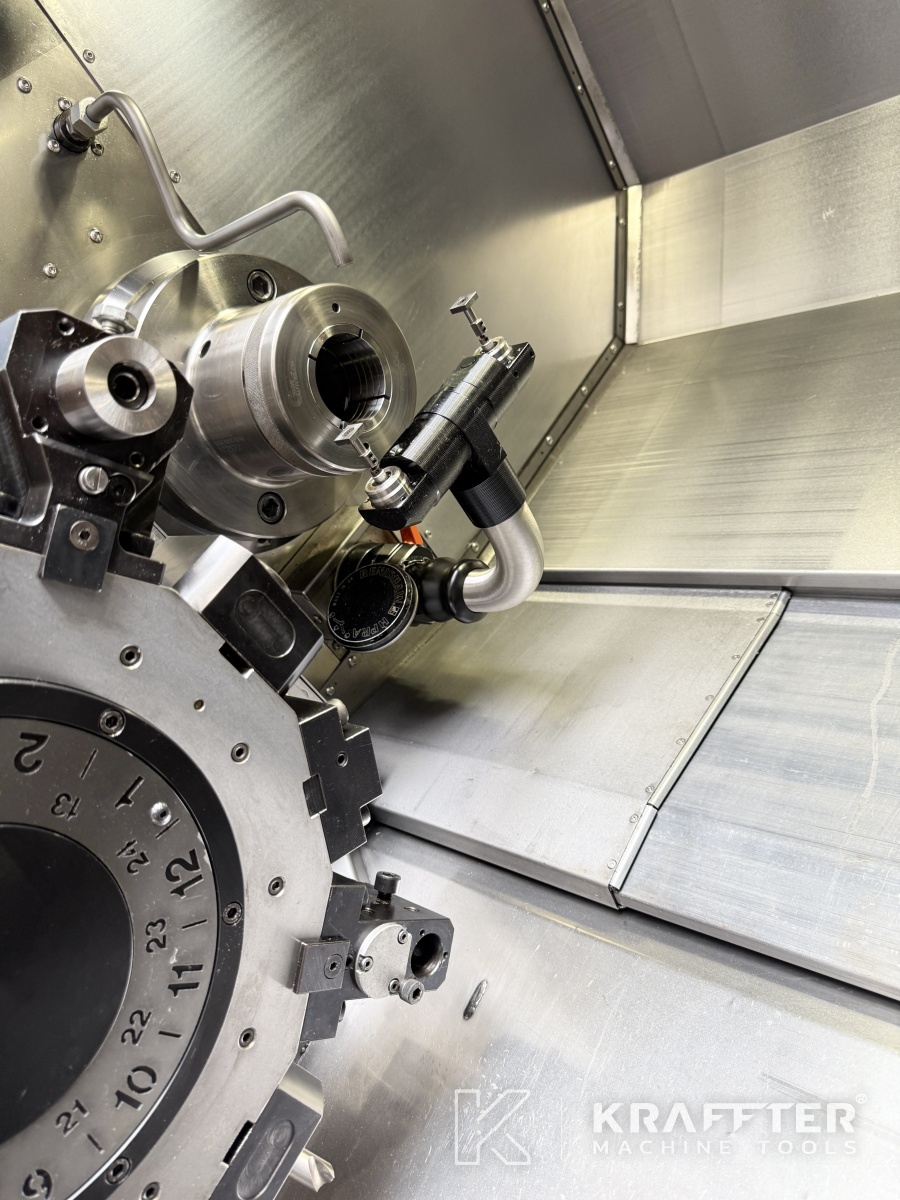

- Sonda za orodje RENISHAW RP3
- Zbiralnik delov

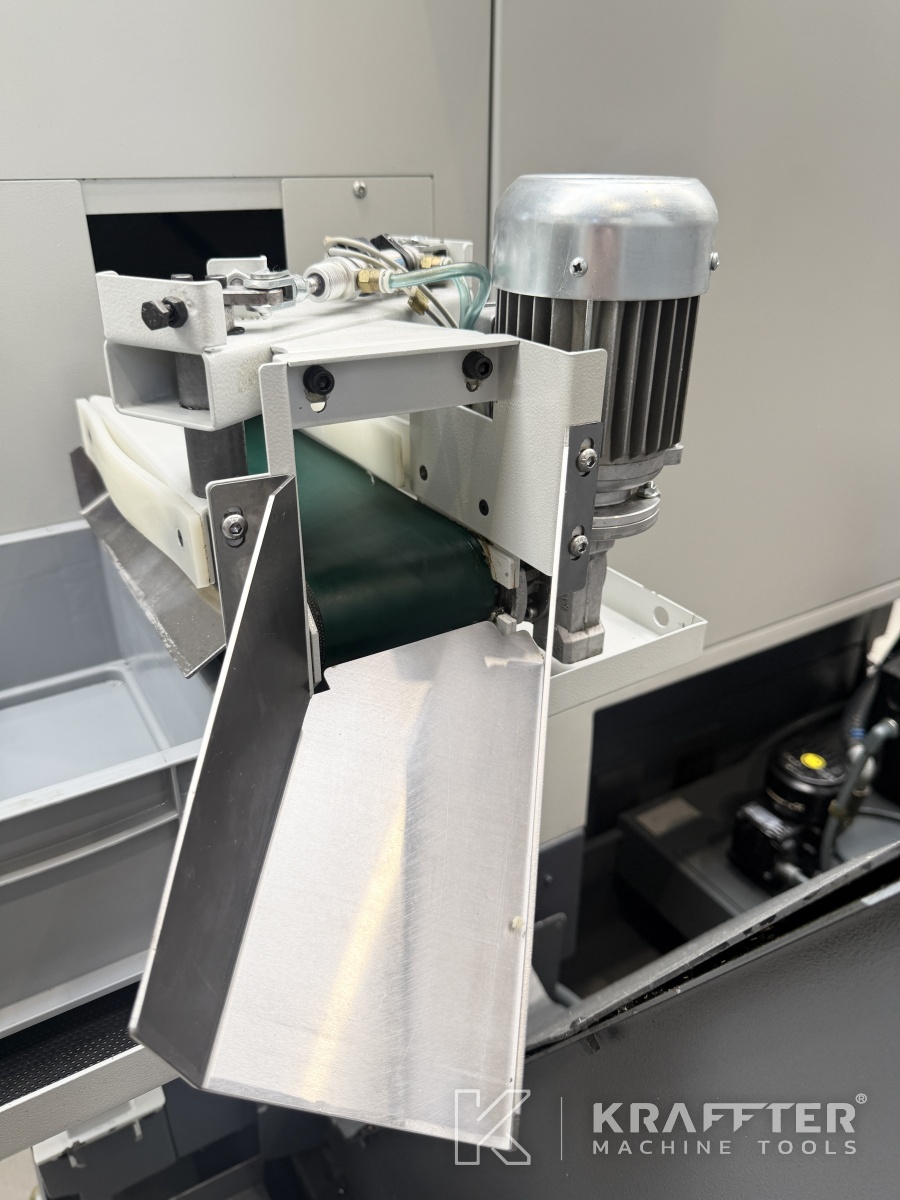

- Pnevmatski izmetovalnik delov

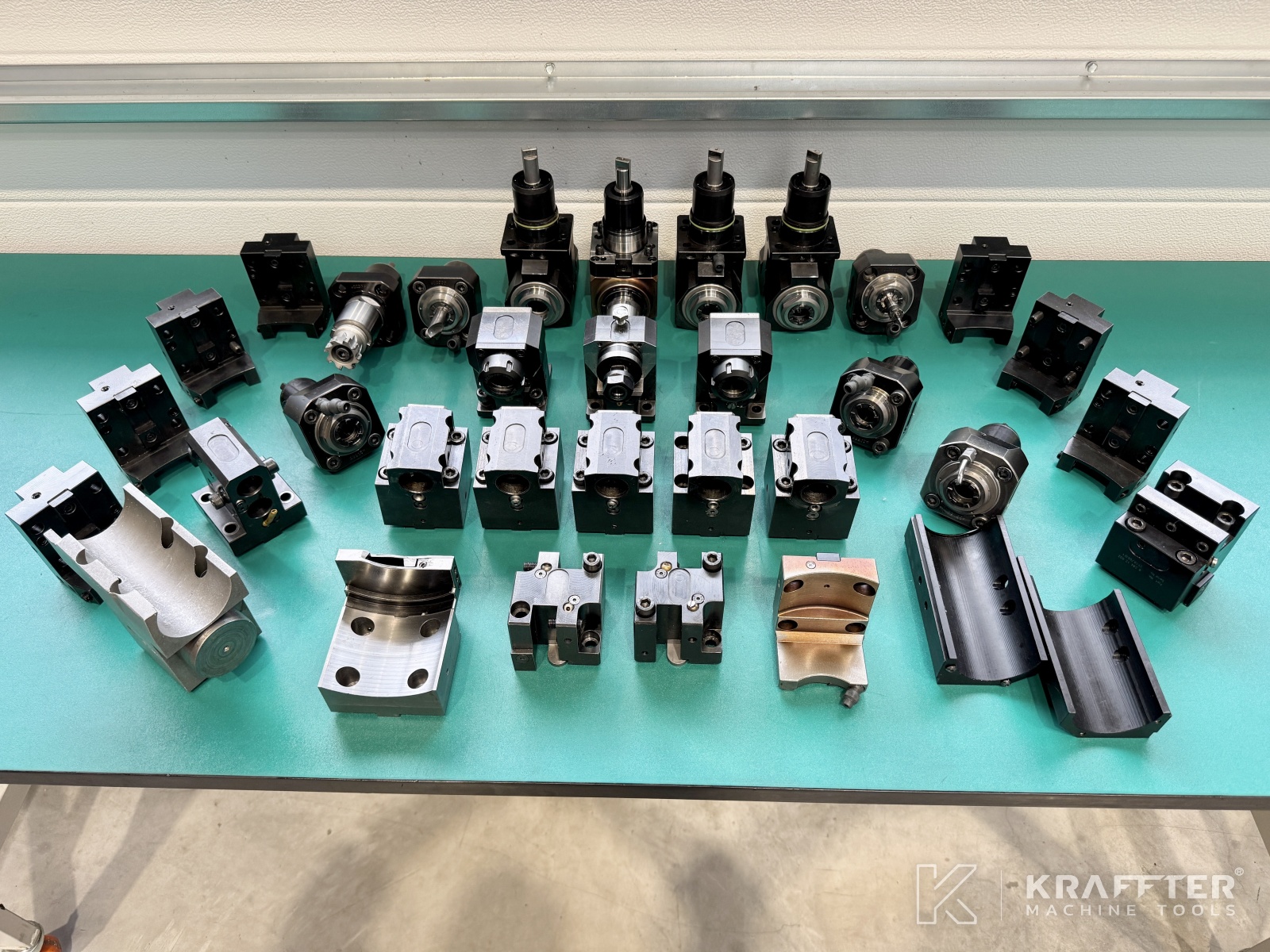

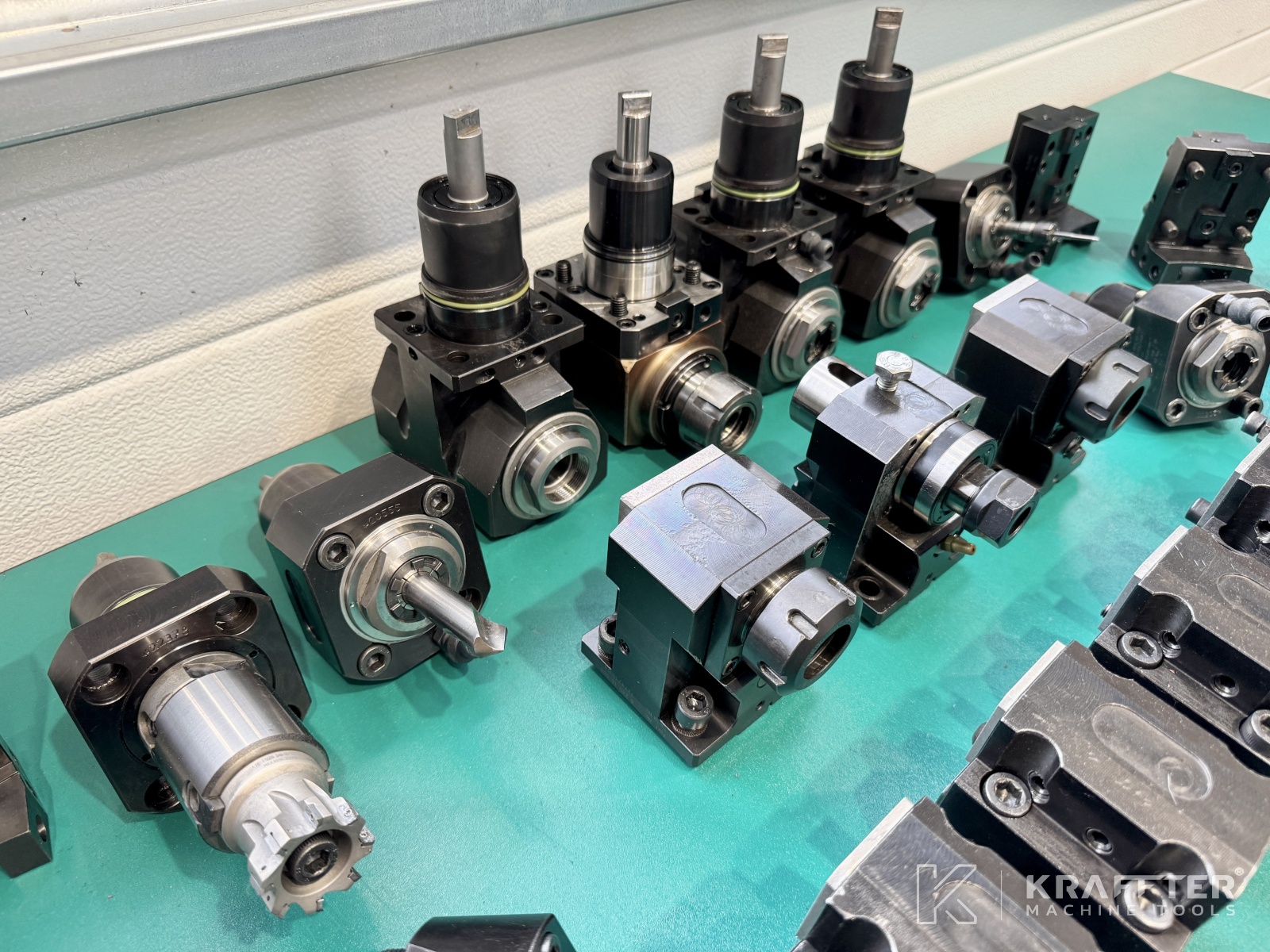

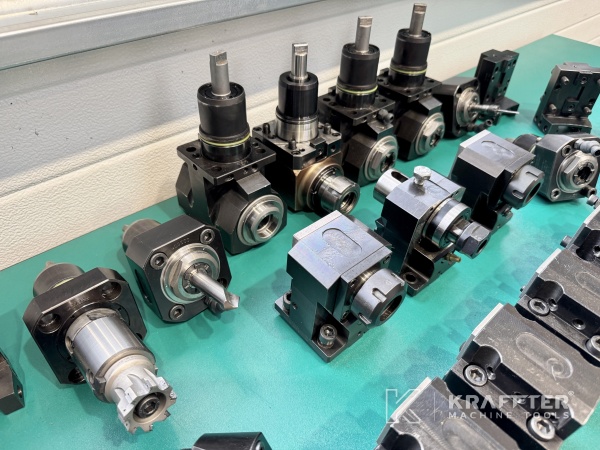

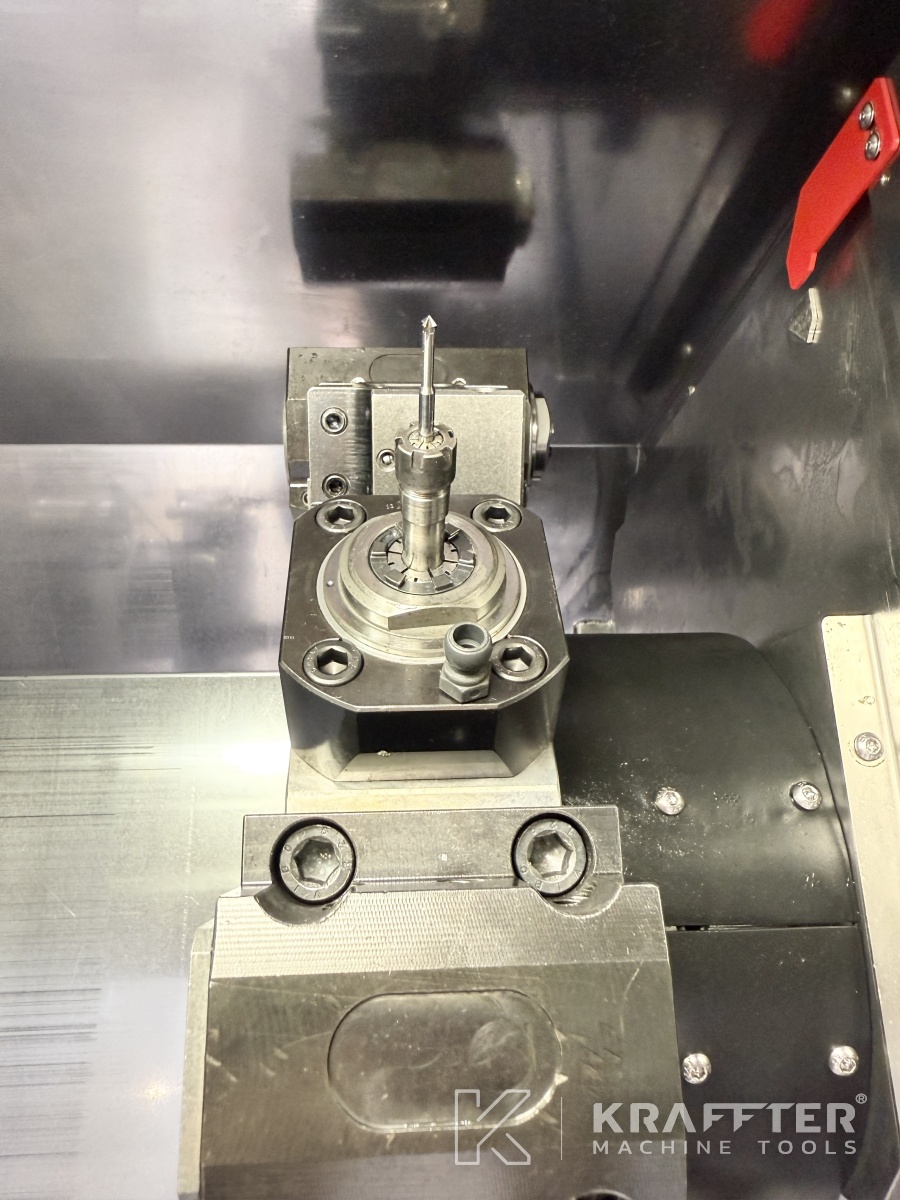

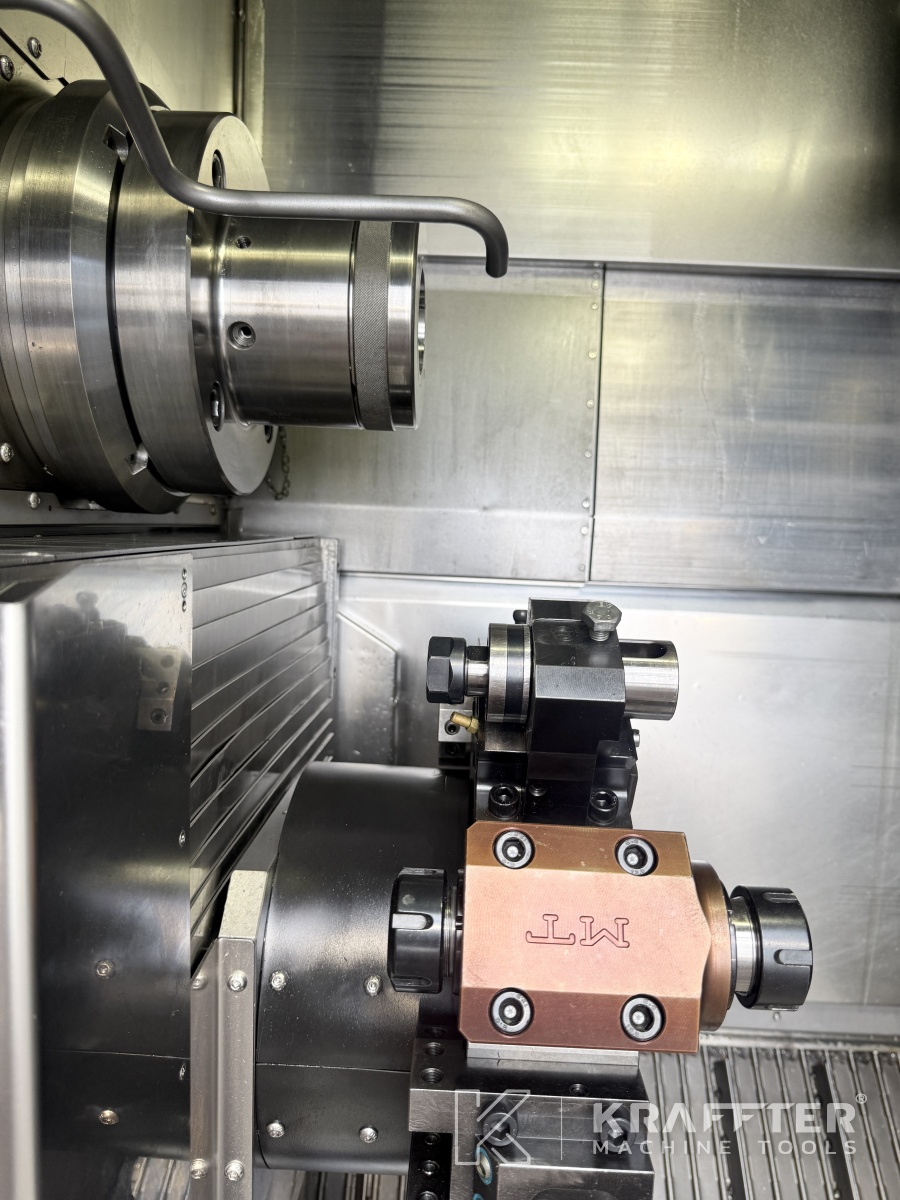

- 4 aksialno vrteča se držala za orodje
- 6 radialnih vrtljivih držal za orodja
- 18 fiksnih držal za orodja

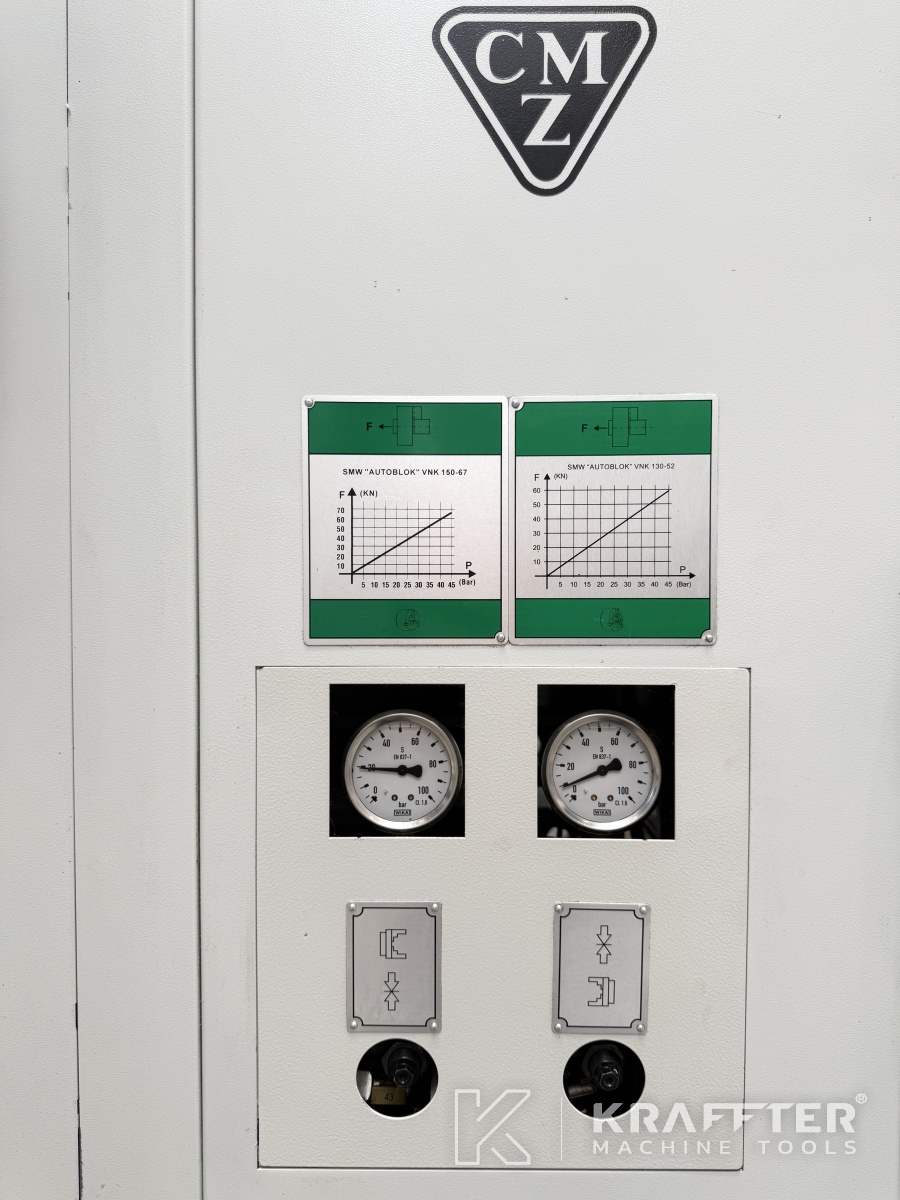

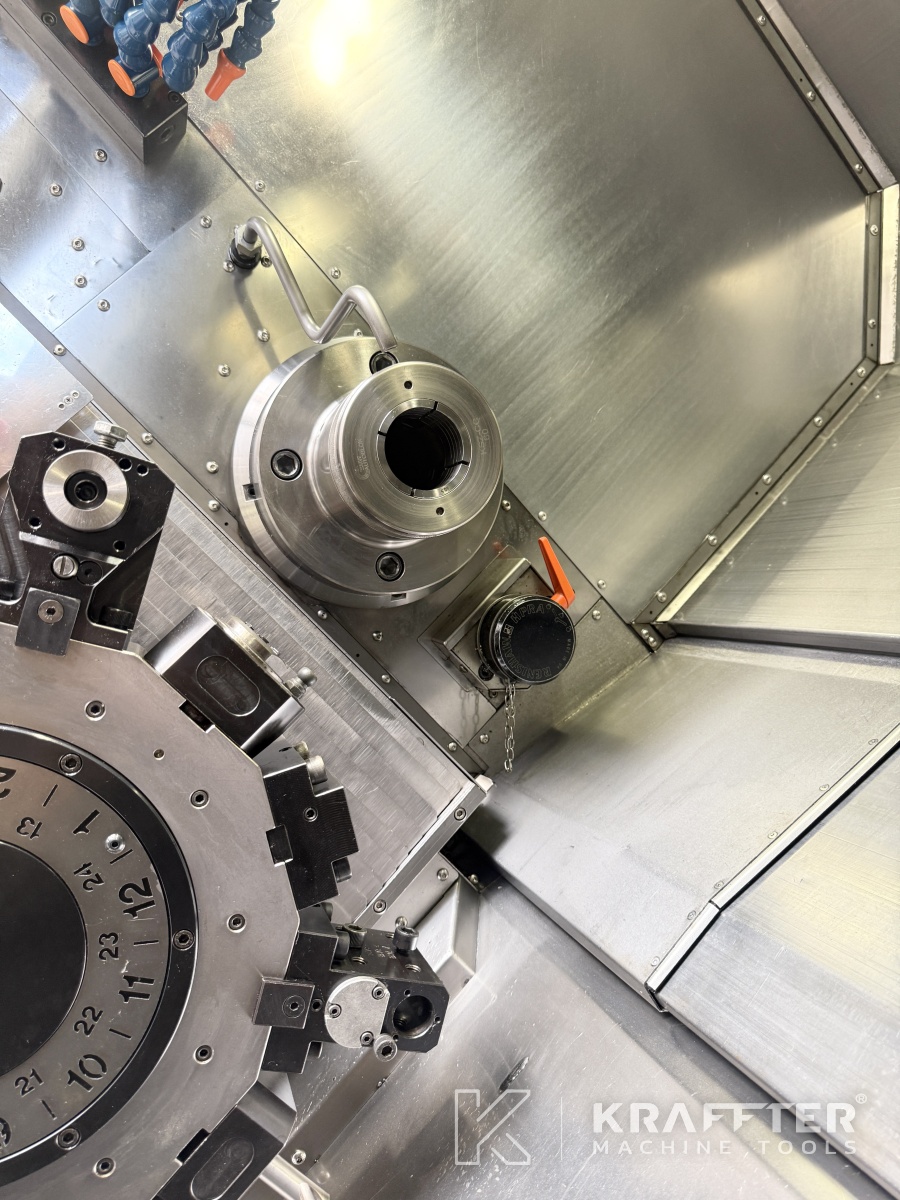

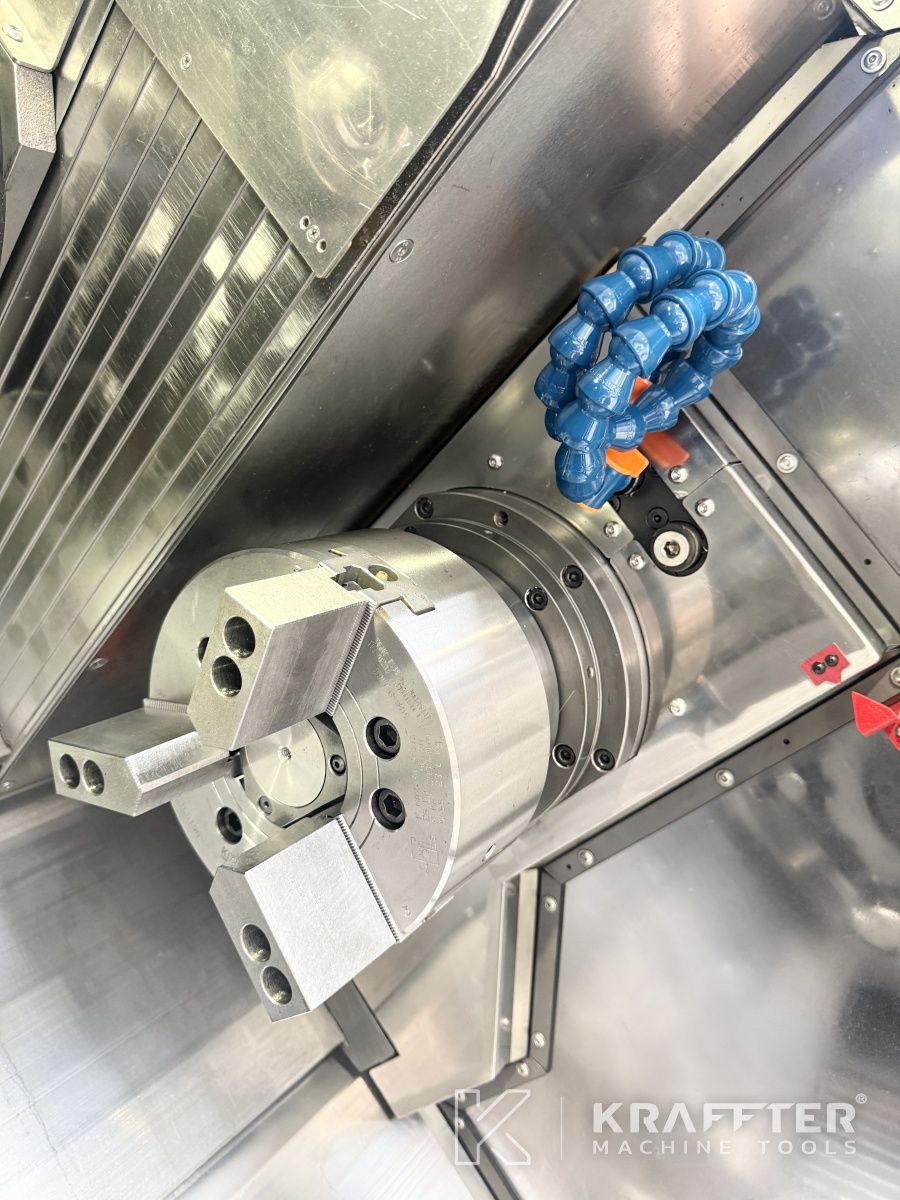

- SMW AUTOBLOK vpenjalno držalo (vreteno)
- KITAGAWA B-208 3-čeljustno koncentrično vpenjalno držalo (protivreteno)
- Tehnična dokumentacija CMZ
