Prodano

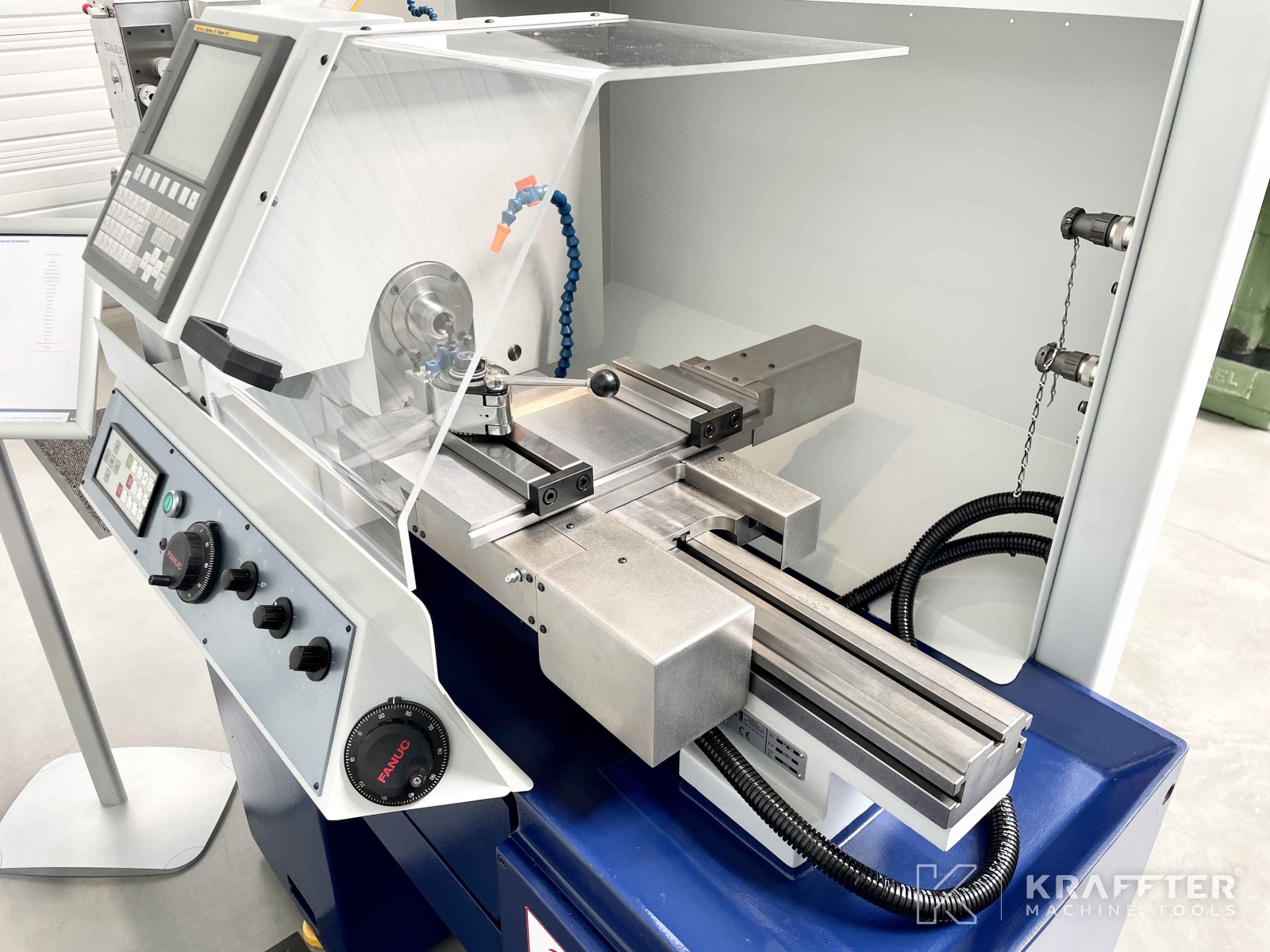

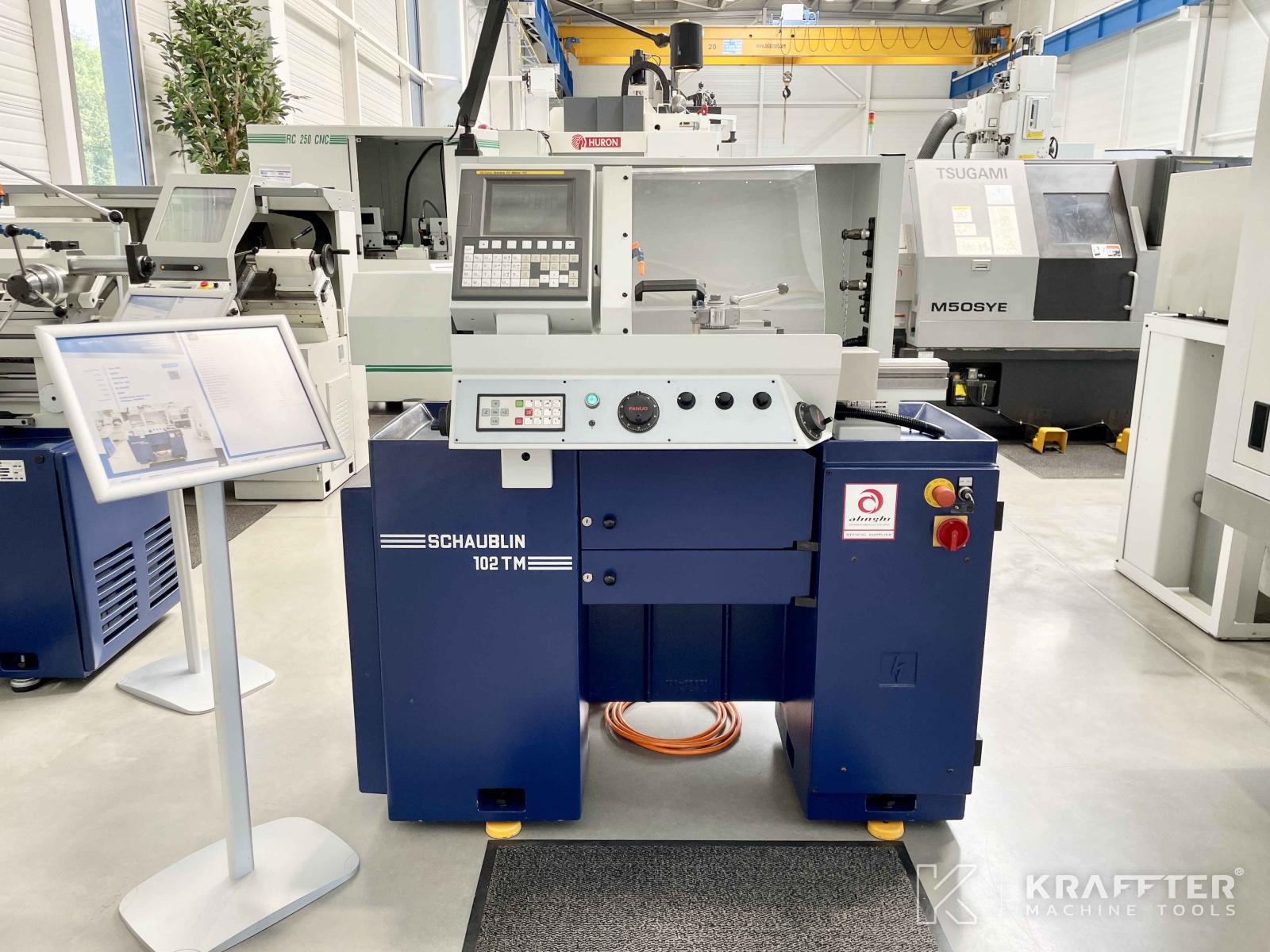

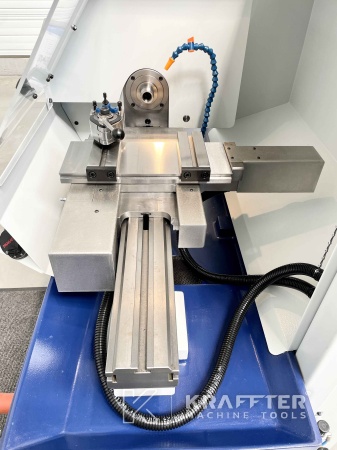

Vrsta stroja : Stružnica CNC
Blagovna znamka : SCHAUBLIN
N° de stock: 90075
Model : 102 TM-CNC
Leto : 2006
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije

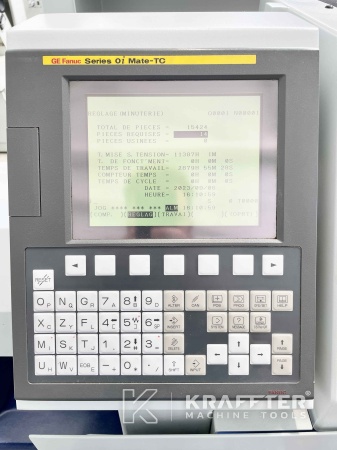

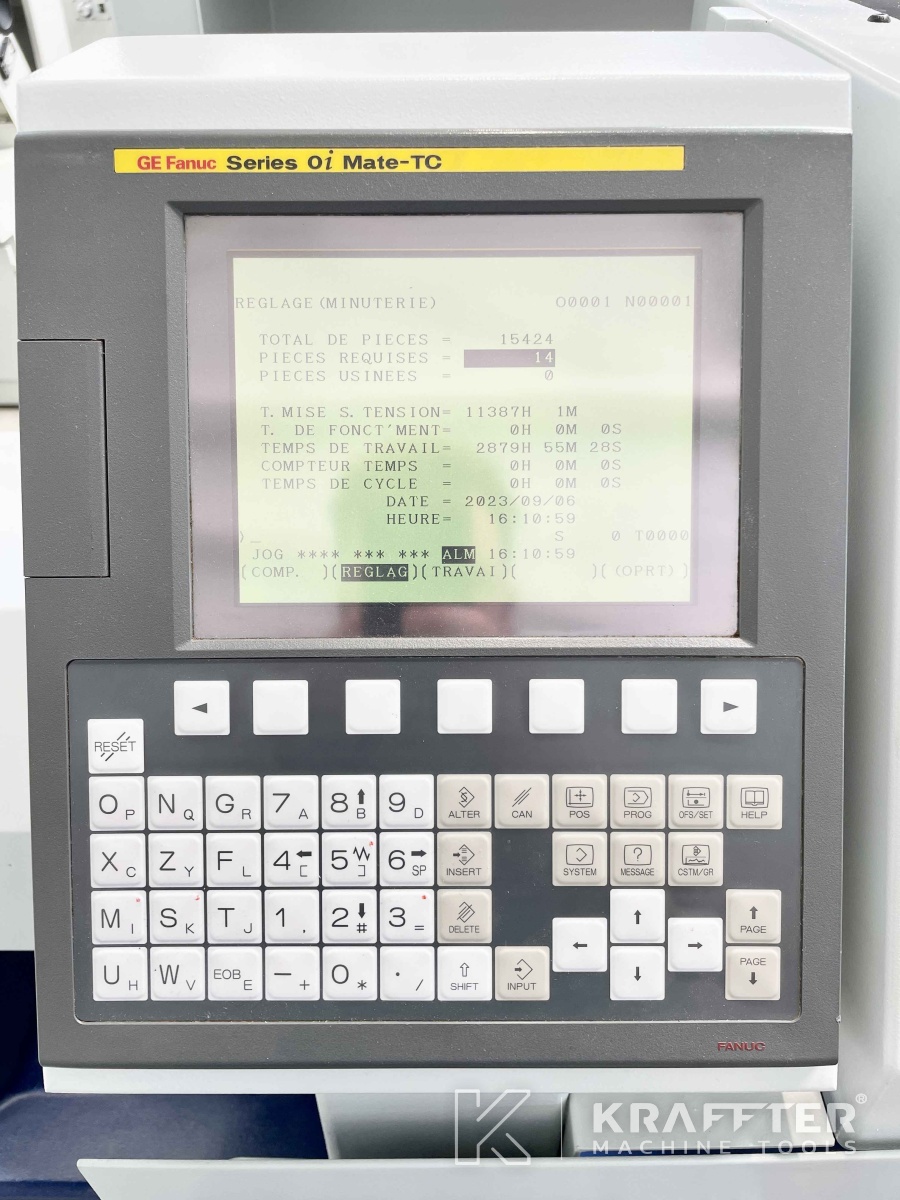

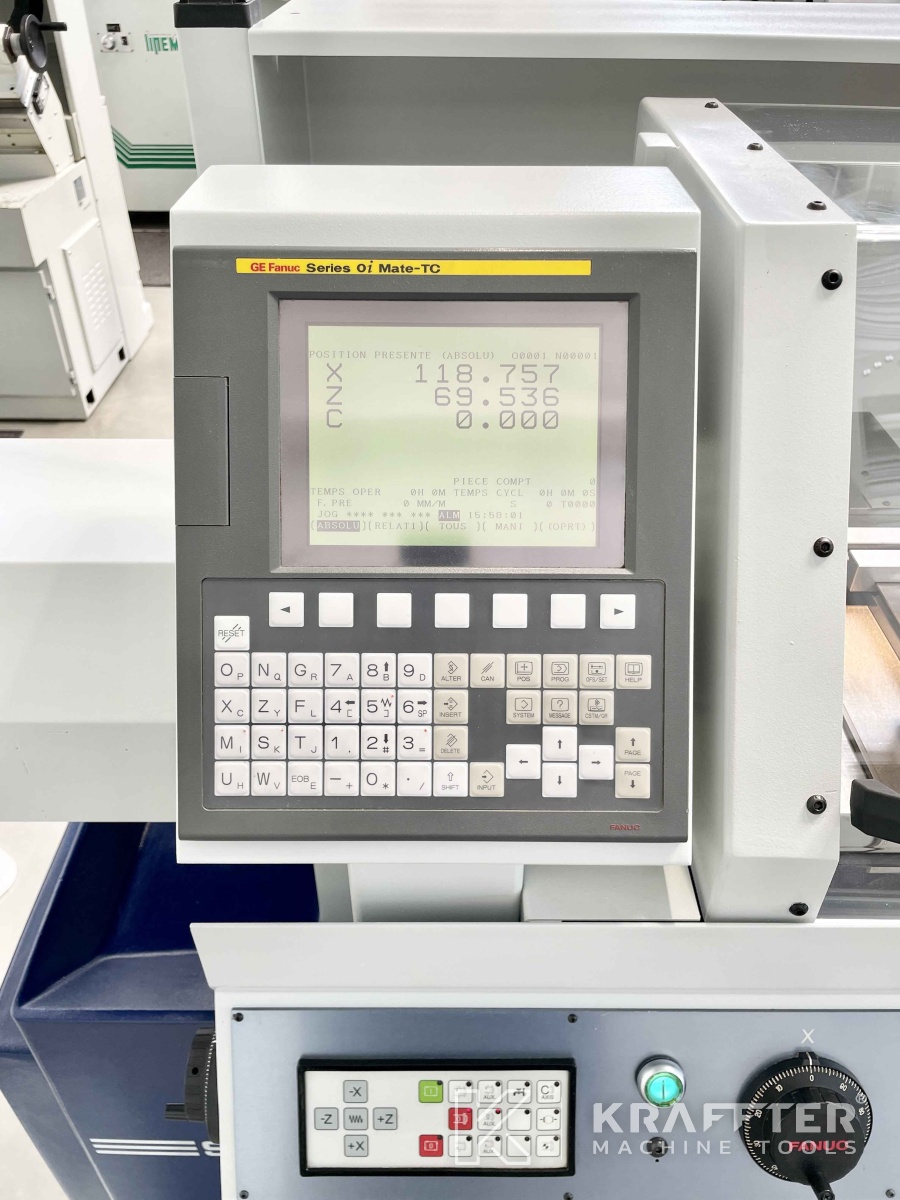

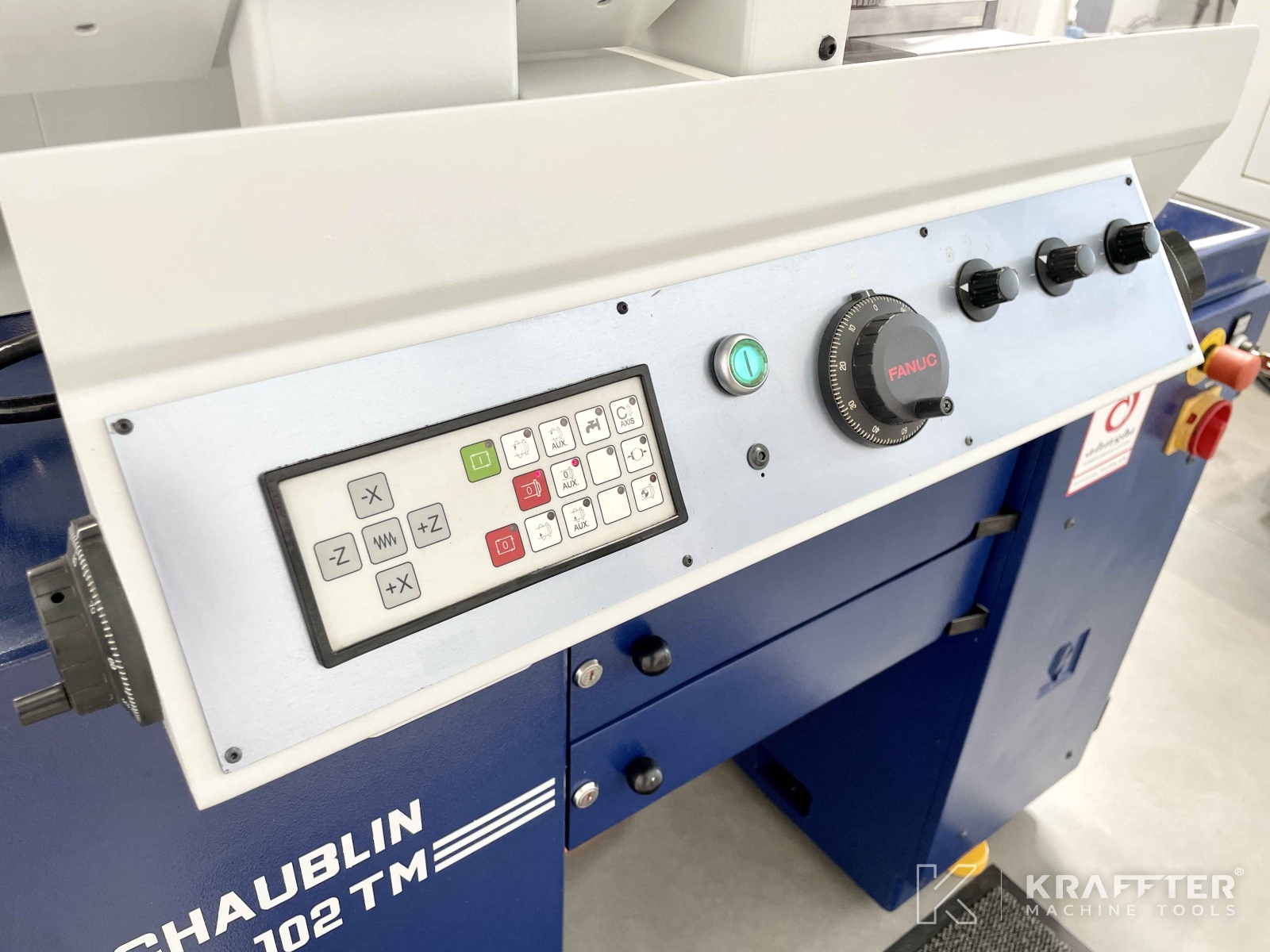

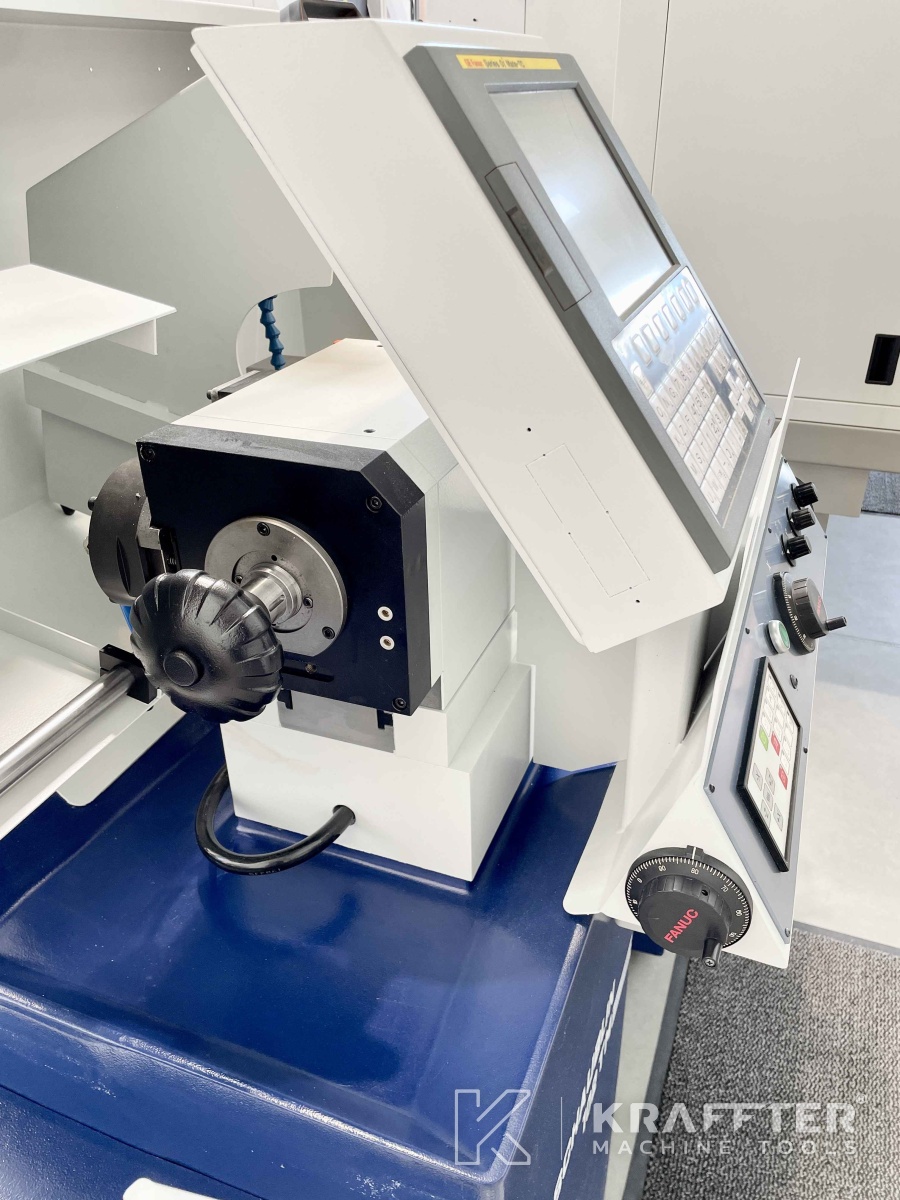

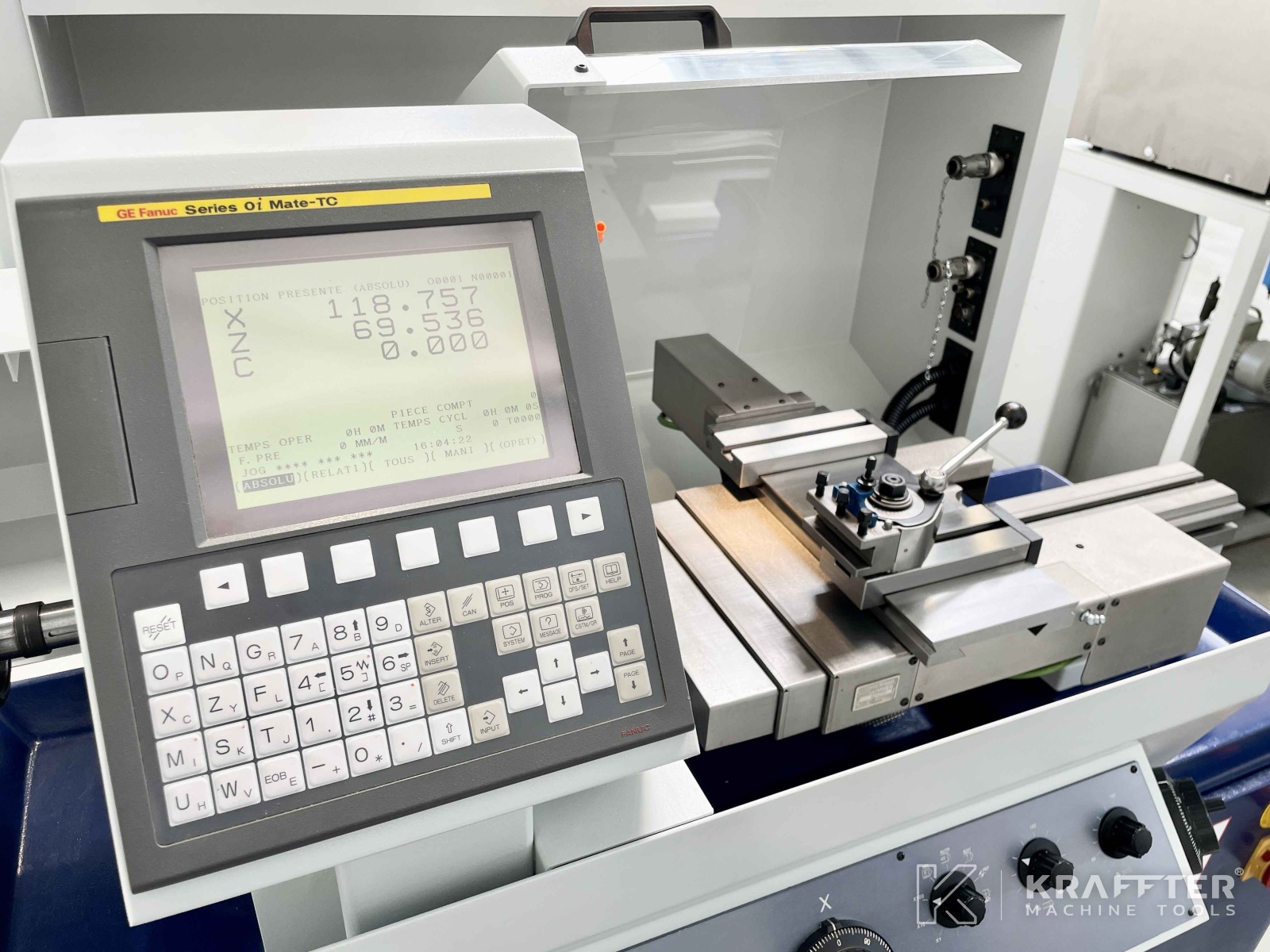

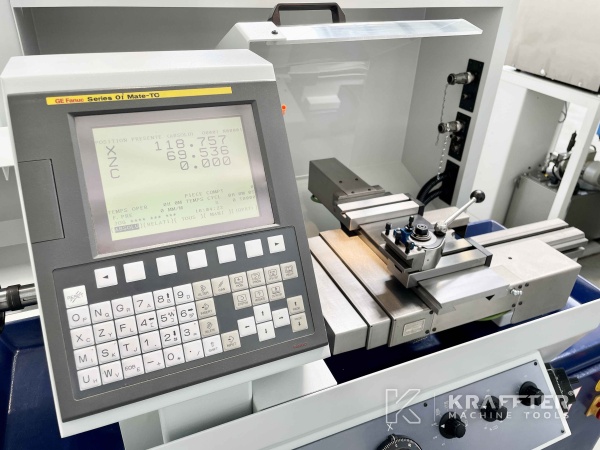

Vrsta CNC

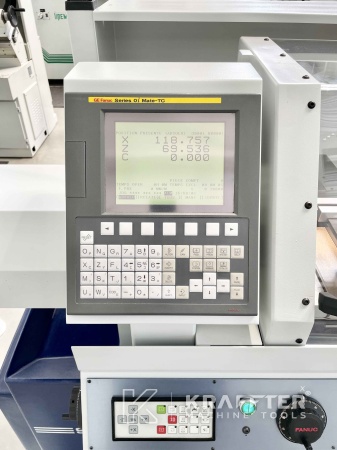

FANUC Oi Mate-TD
Število osi
3
Višina konic
102
Največji premer struženja
200 [mm]
Dovoljeni premer nad vozičkom
75 [mm]
Največja obdelovalna dolžina
100 [mm]

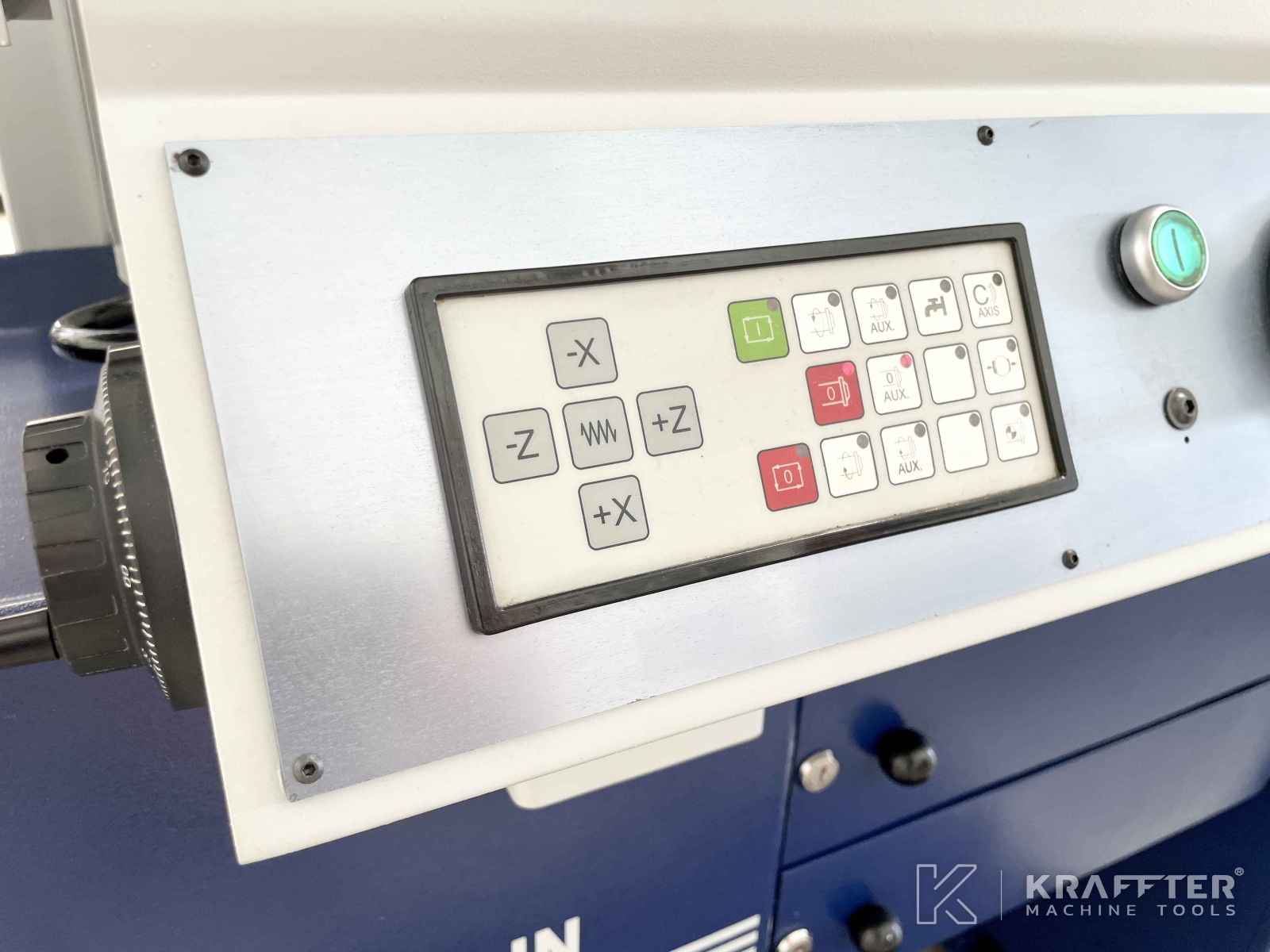

Hod osi X
120 [mm]
Hod osi Z
100 [mm]
Hitrost hitrega pomika os X
7000 [mm/min]
Hitrost hitrega pomika os Z
7000 [mm/min]
Hitrost podajanja v os X
0 - 5000 [mm/min] [mm/min]
Hitrost podajanja v os Z
0 - 5000 [mm/min] [mm/min]
Kroglični vijaki za os X, Ø x korak
12 x 3 [mm]
Kroglični vijaki za os Z, Ø x korak
12 x 3 [mm]
Ločljivost os Z
0.001 [mm]

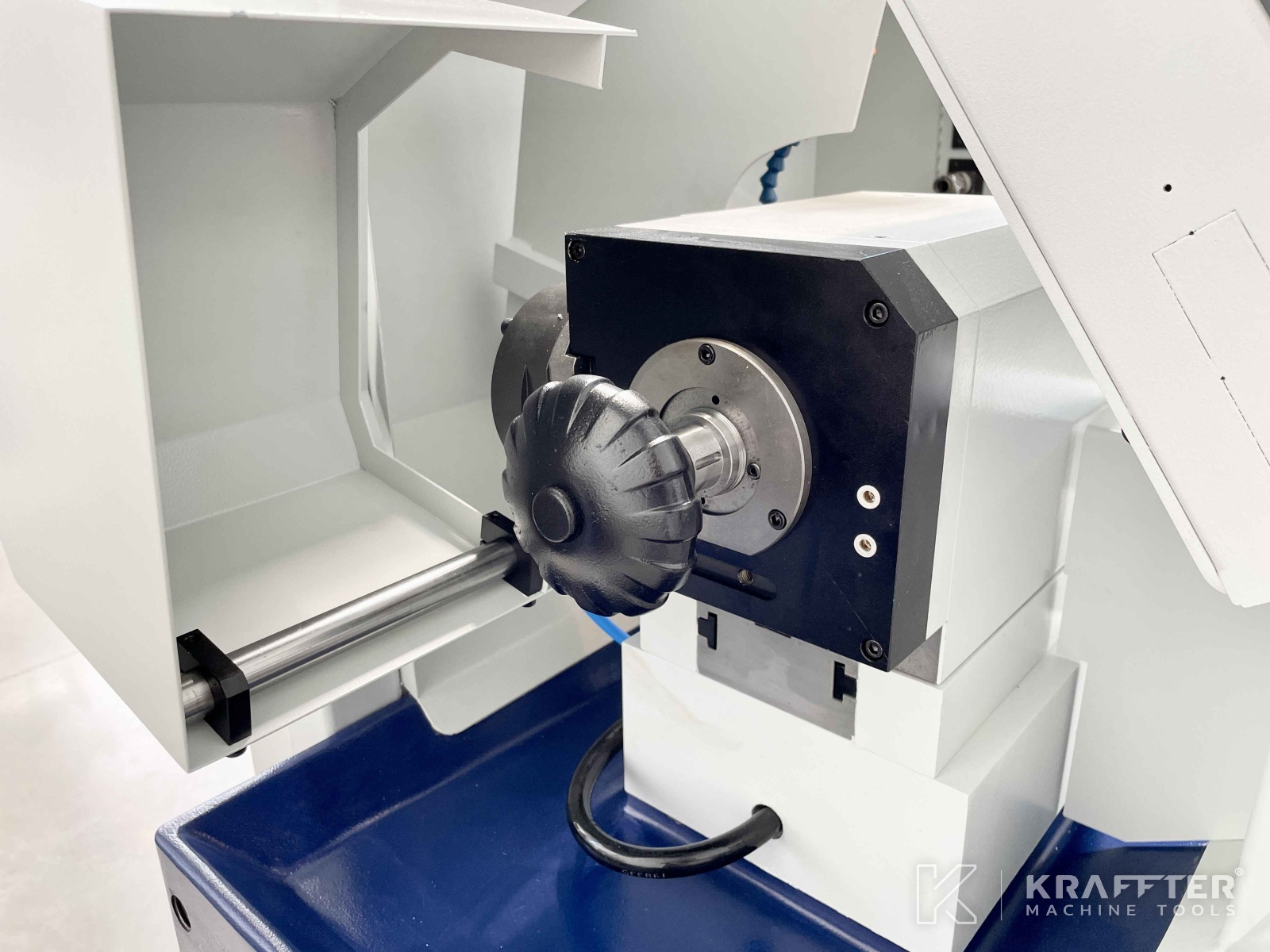

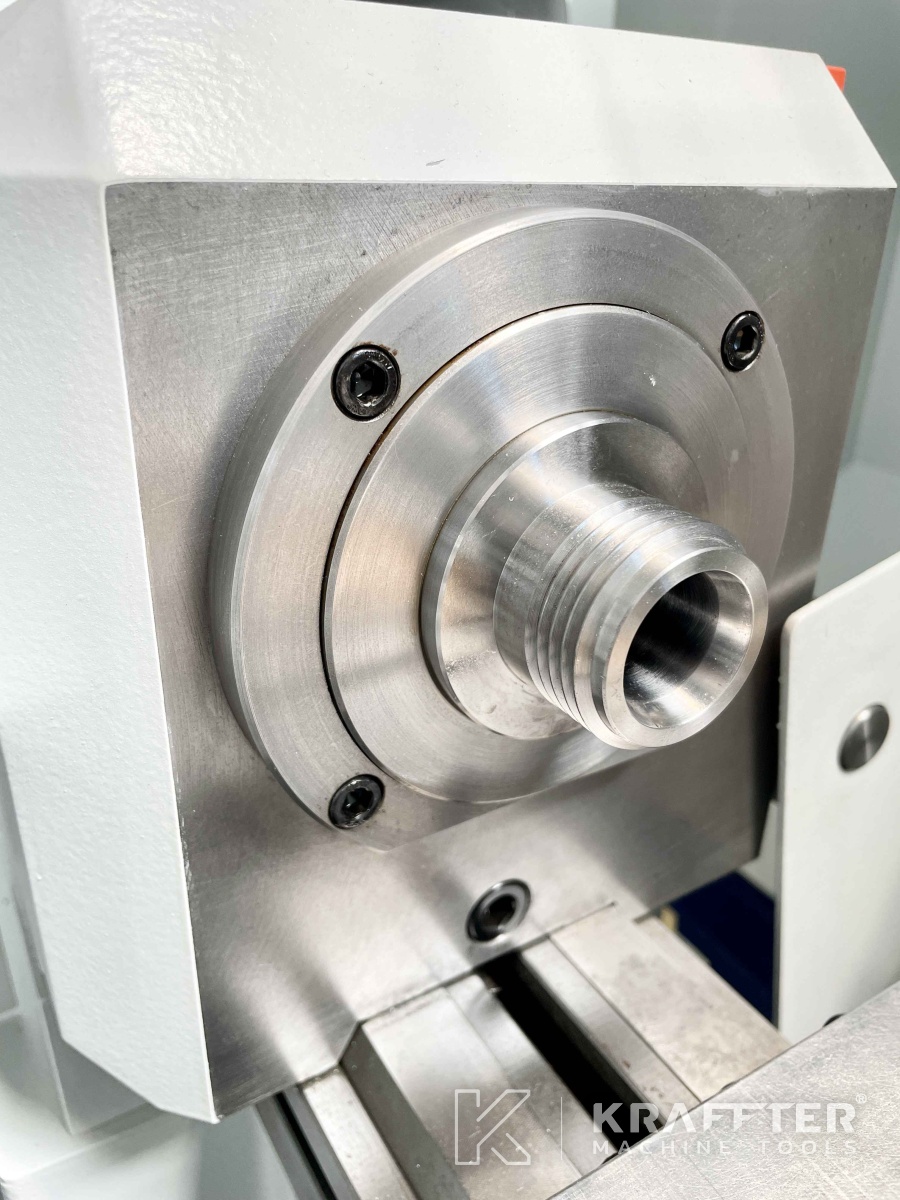

Vreteno primerno za vpenjalne klešče
W20
Največji sprejemljivi premer v vpenjalnih sponkah
14.5 [mm]
Premer prehoda vretena
17 [mm]
Najmanjša hitrost vretena
50 [rpm]
Največja hitrost vretena
8000 [vrt/min]
Natančnost indeksiranja osi C
0.001 [°]
Moč vretena
1.5 [kW]

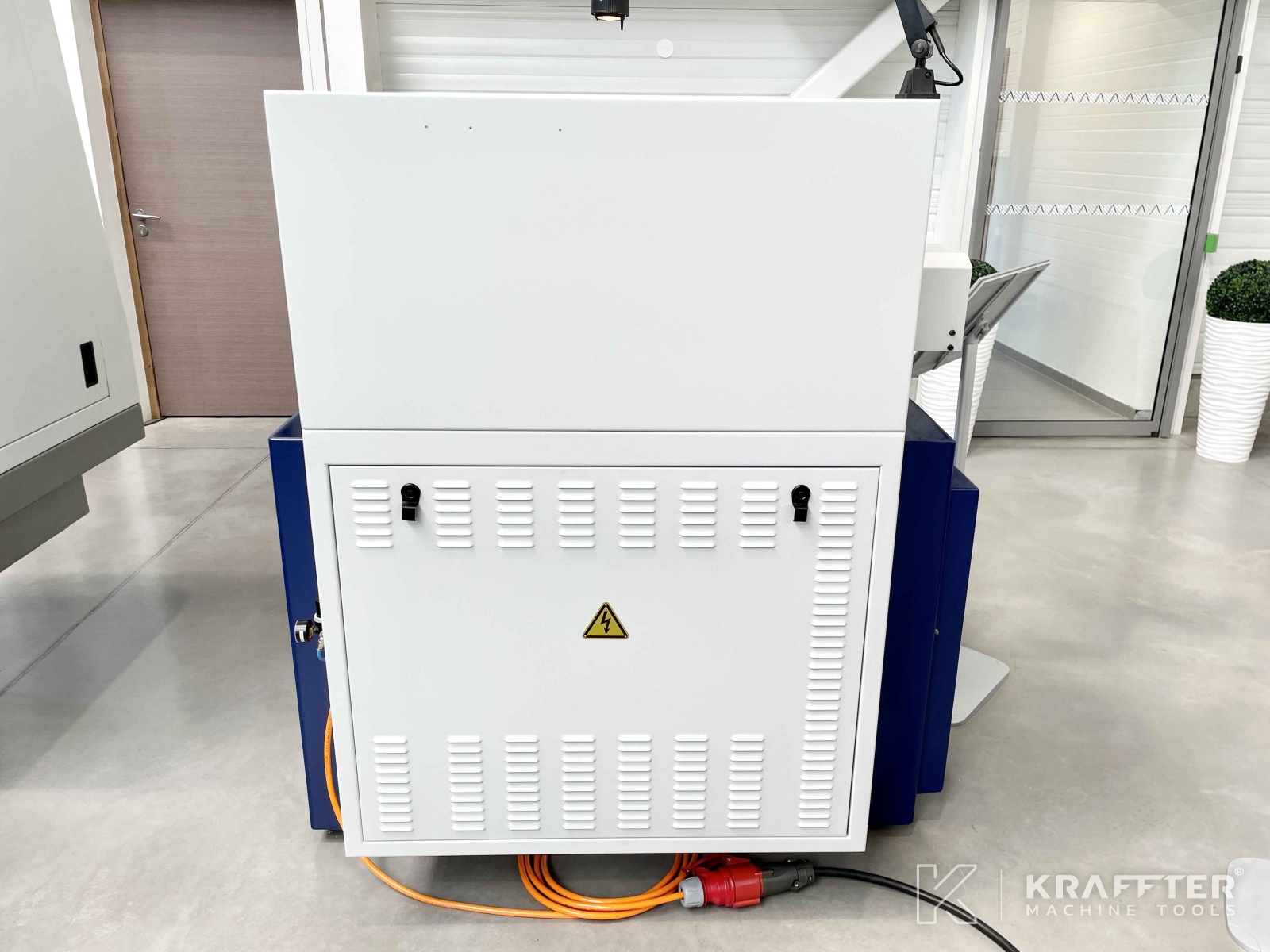

Napajalna napetost
400 [V]
Dimenzije strojev
1400 x 880 x 1470 [mm]
Uteži
700 [Kg]
Dodatne informacije

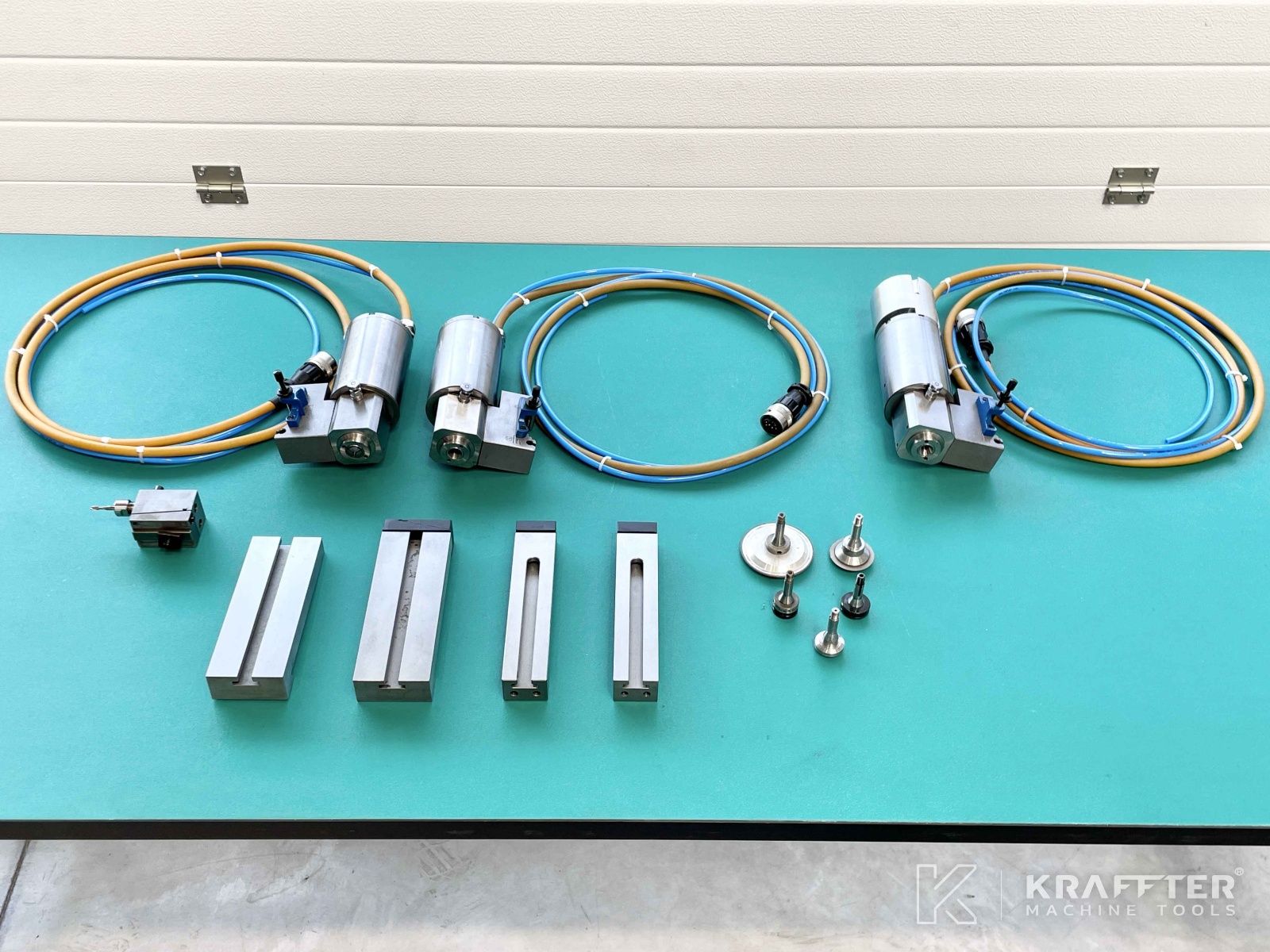

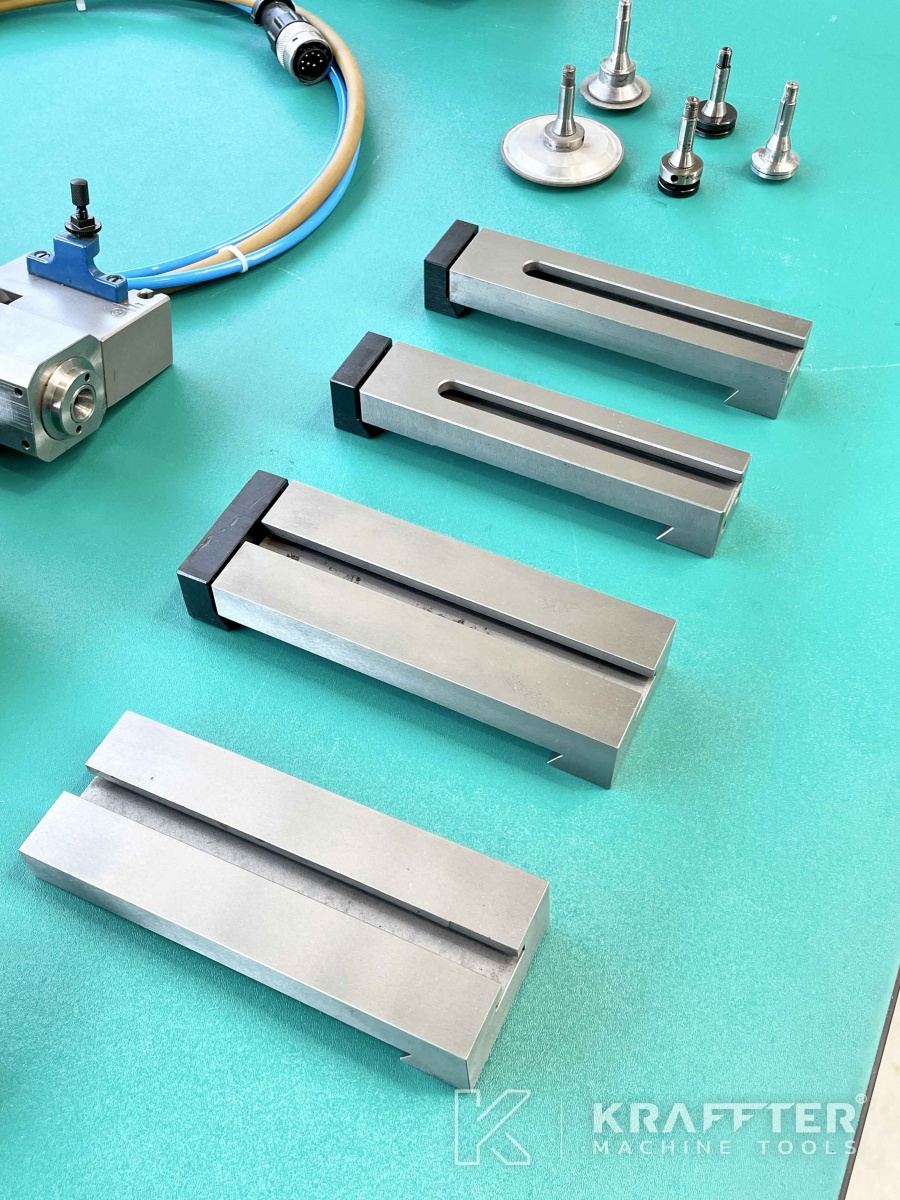

VKLJUČENA OPREMA:

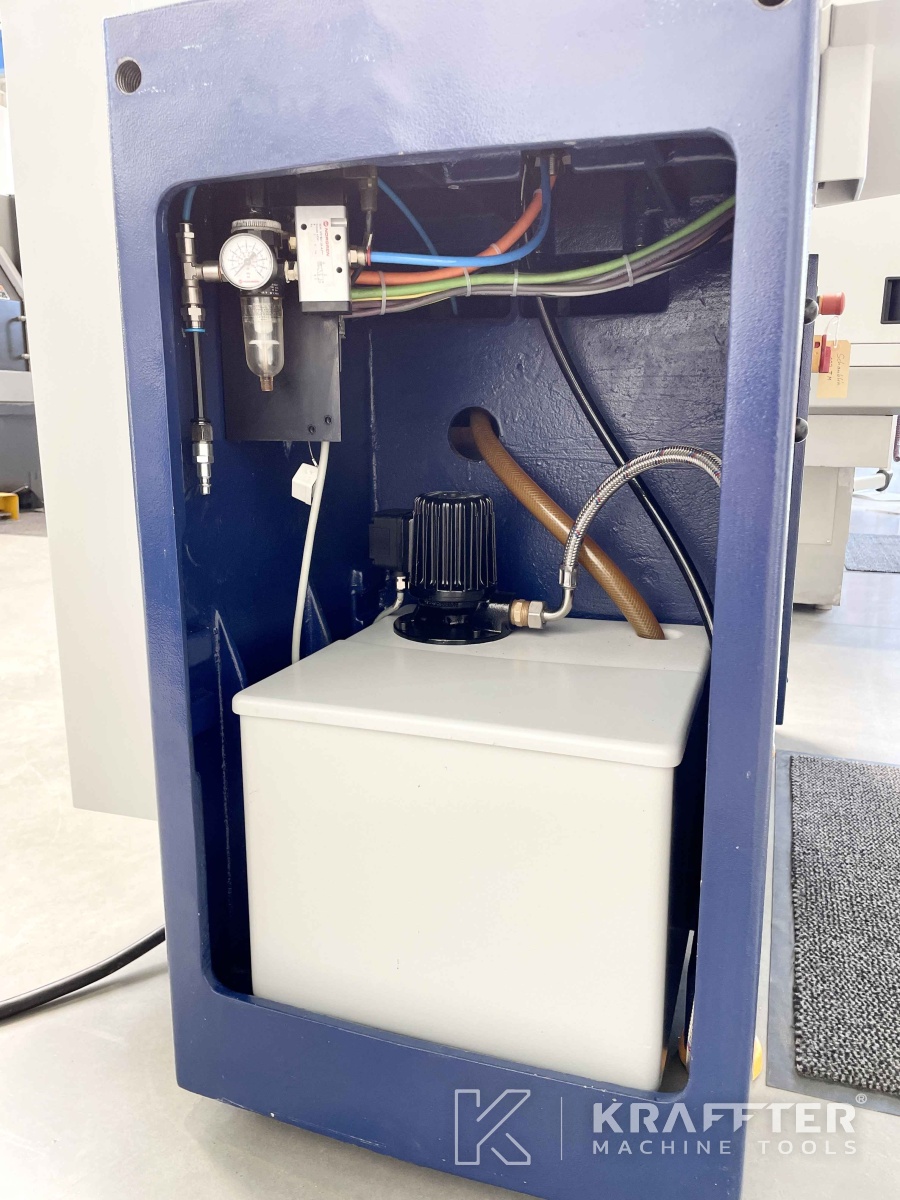

x1 kompletni sistem za hladilno tekočino - 0202-80600-000

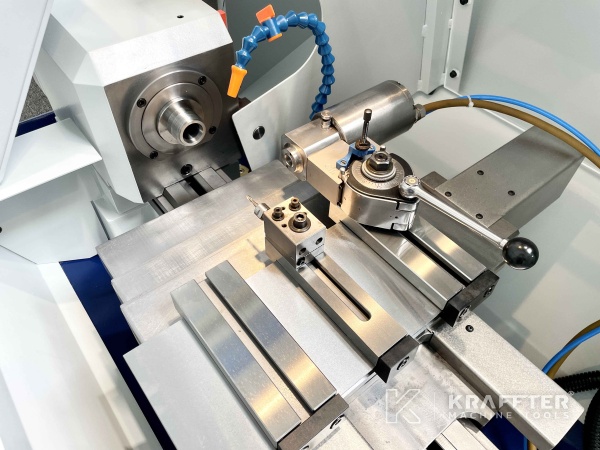

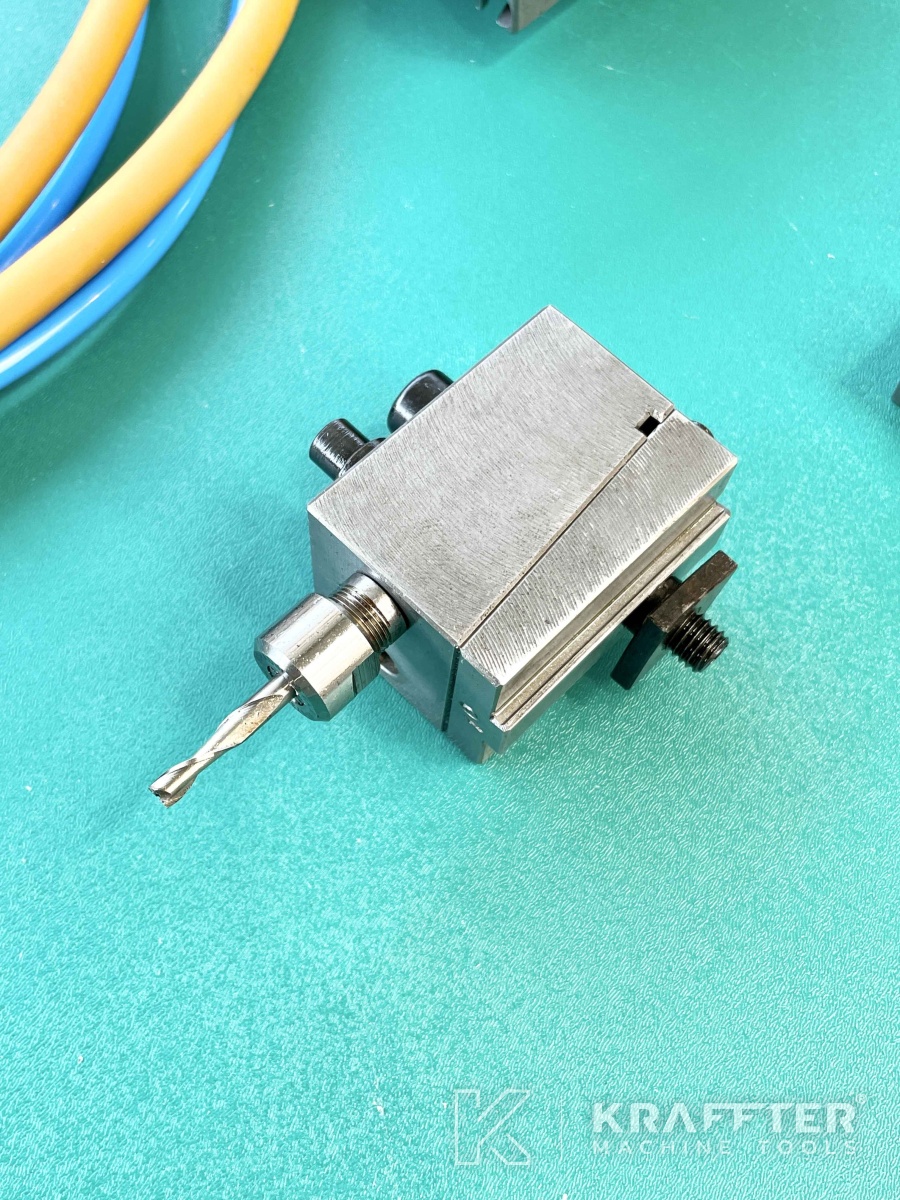

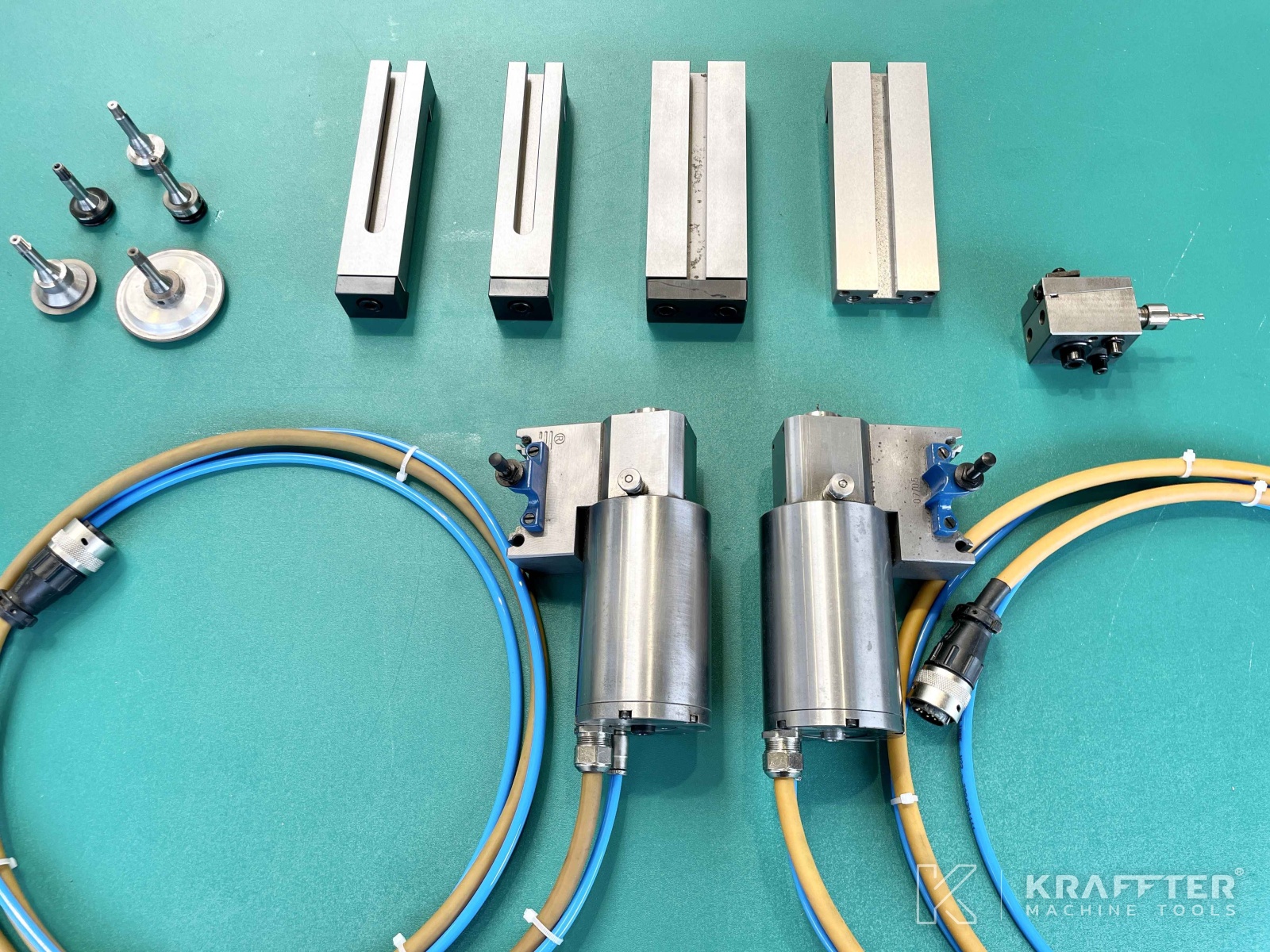

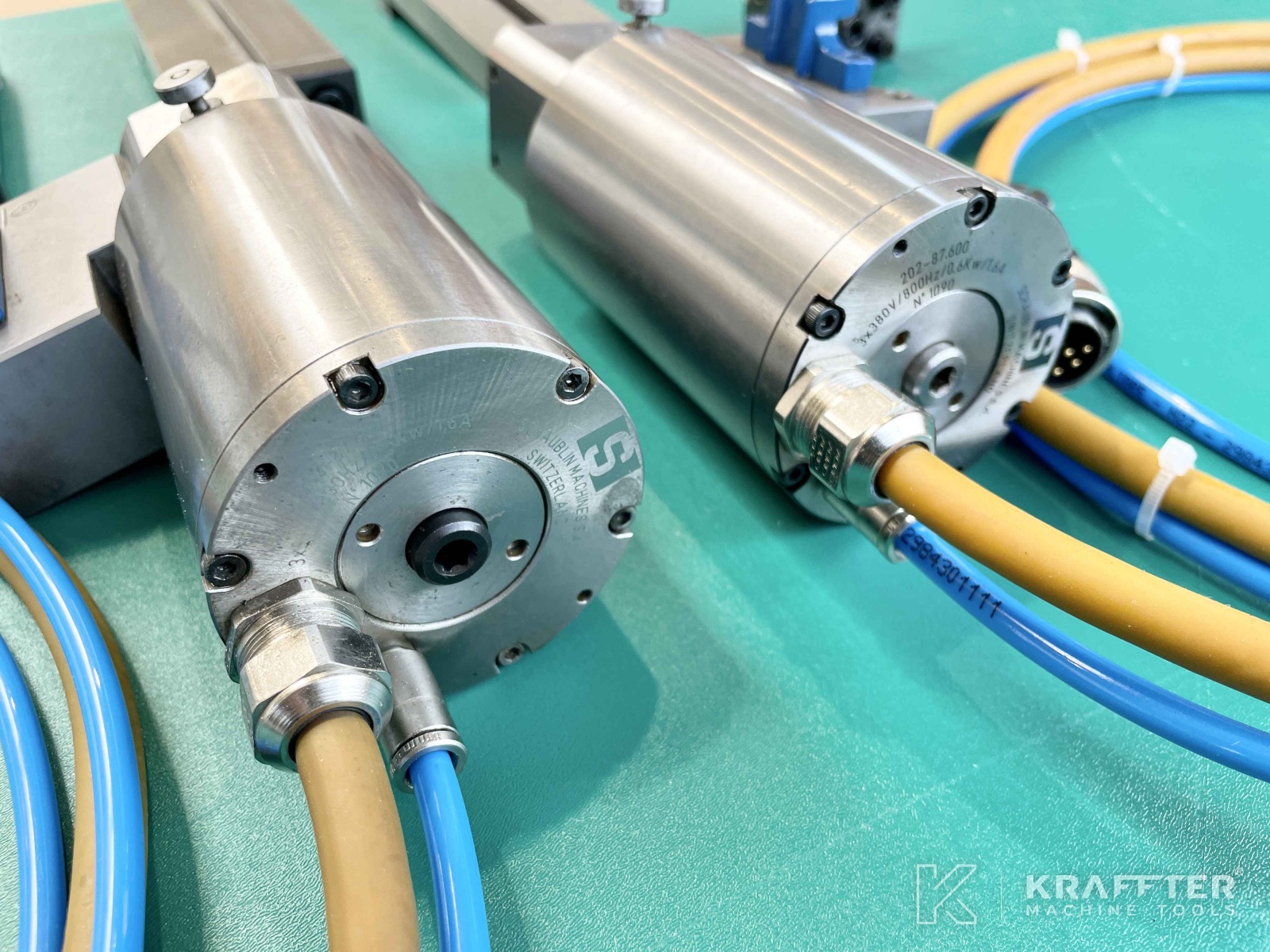

x3 enote za brušenje (vpenjalne enote B8) z vgrajenim motorjem - 0202-87600-000

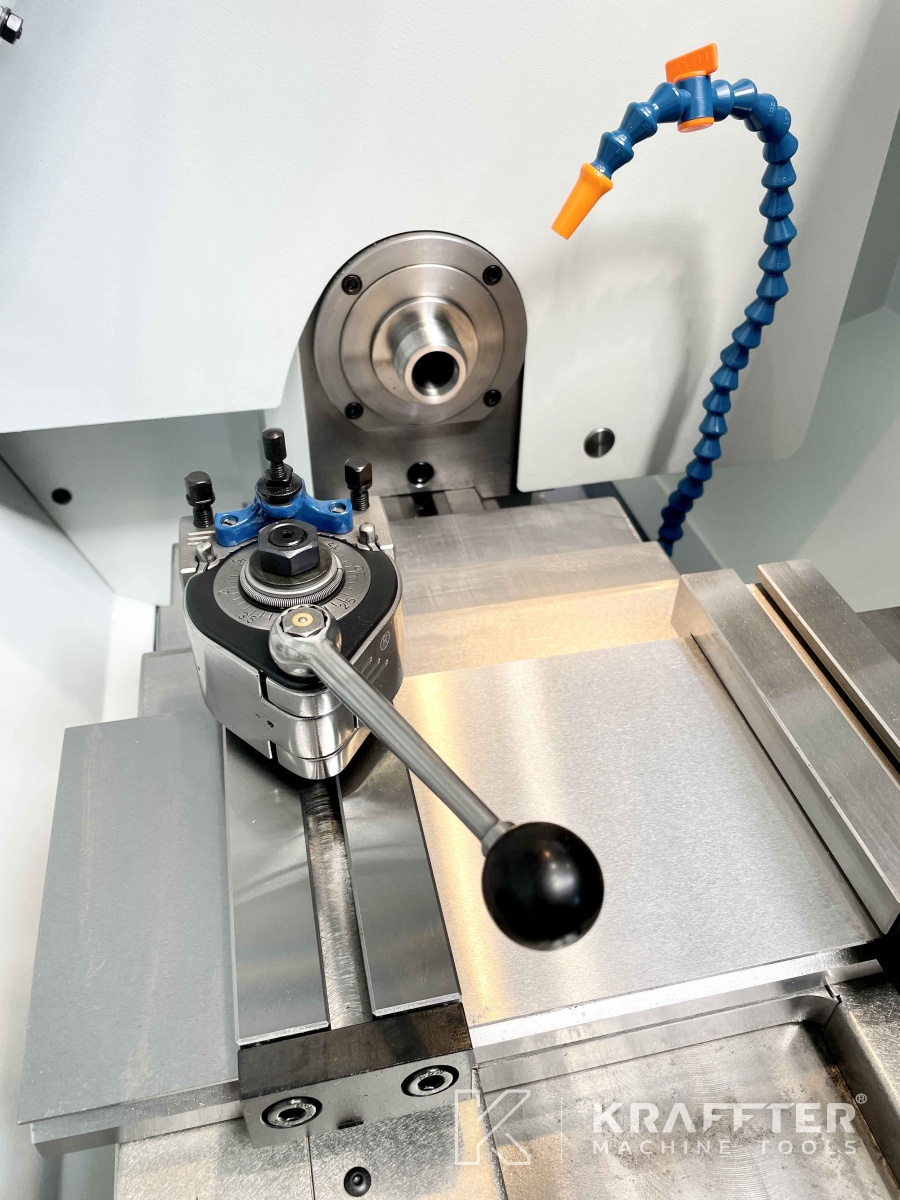

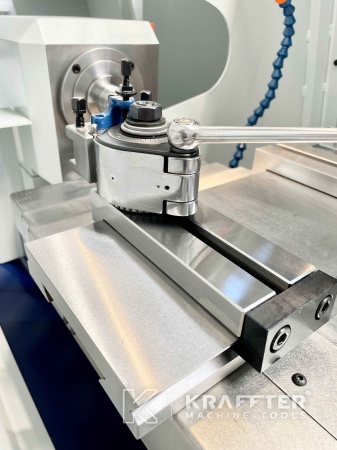

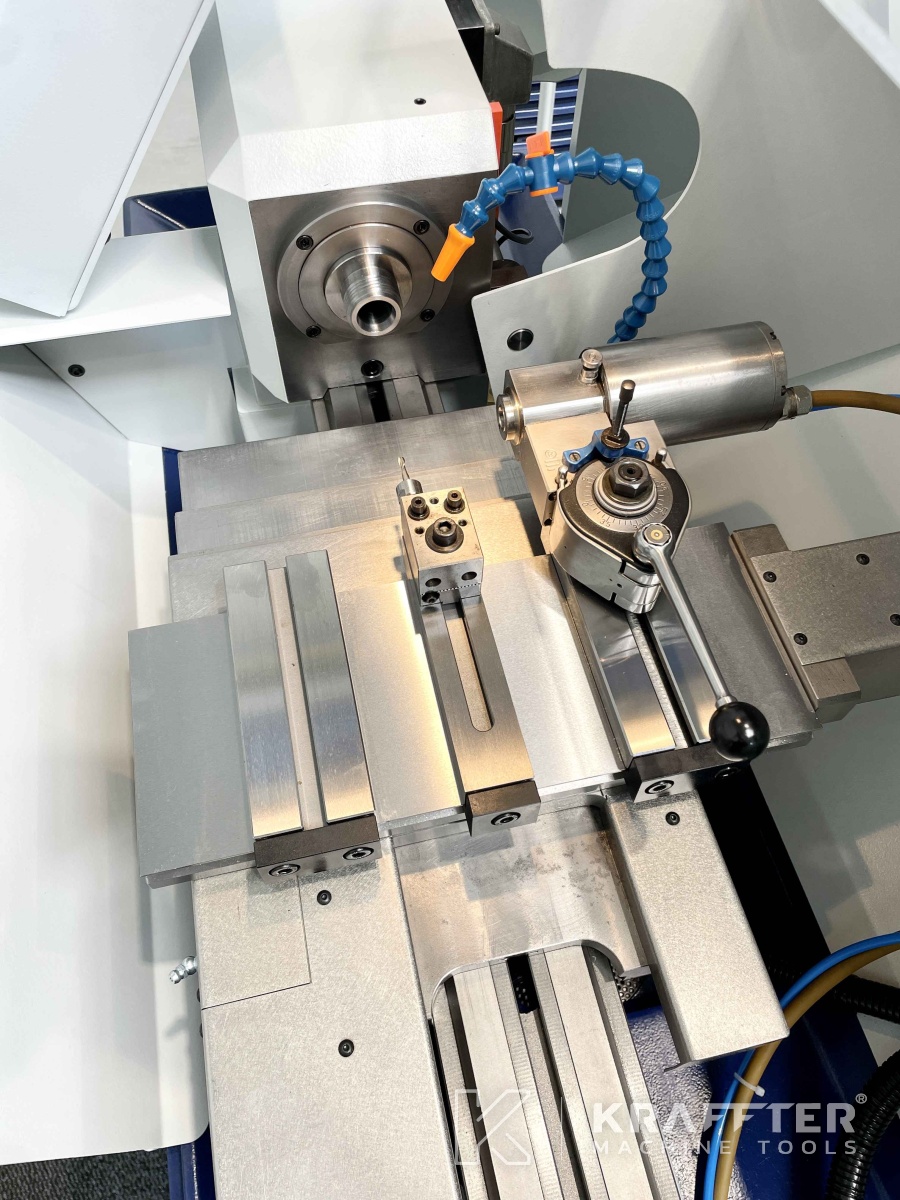

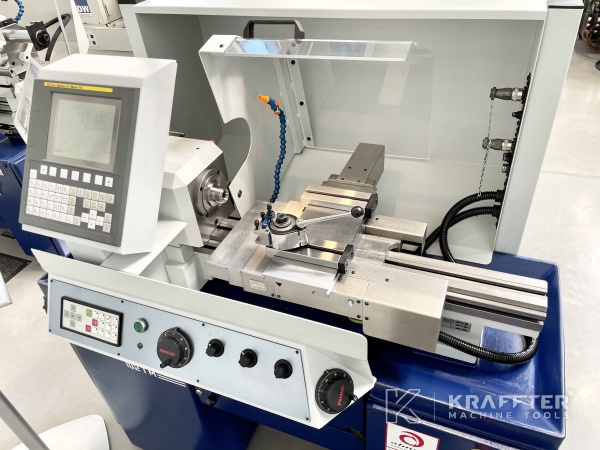

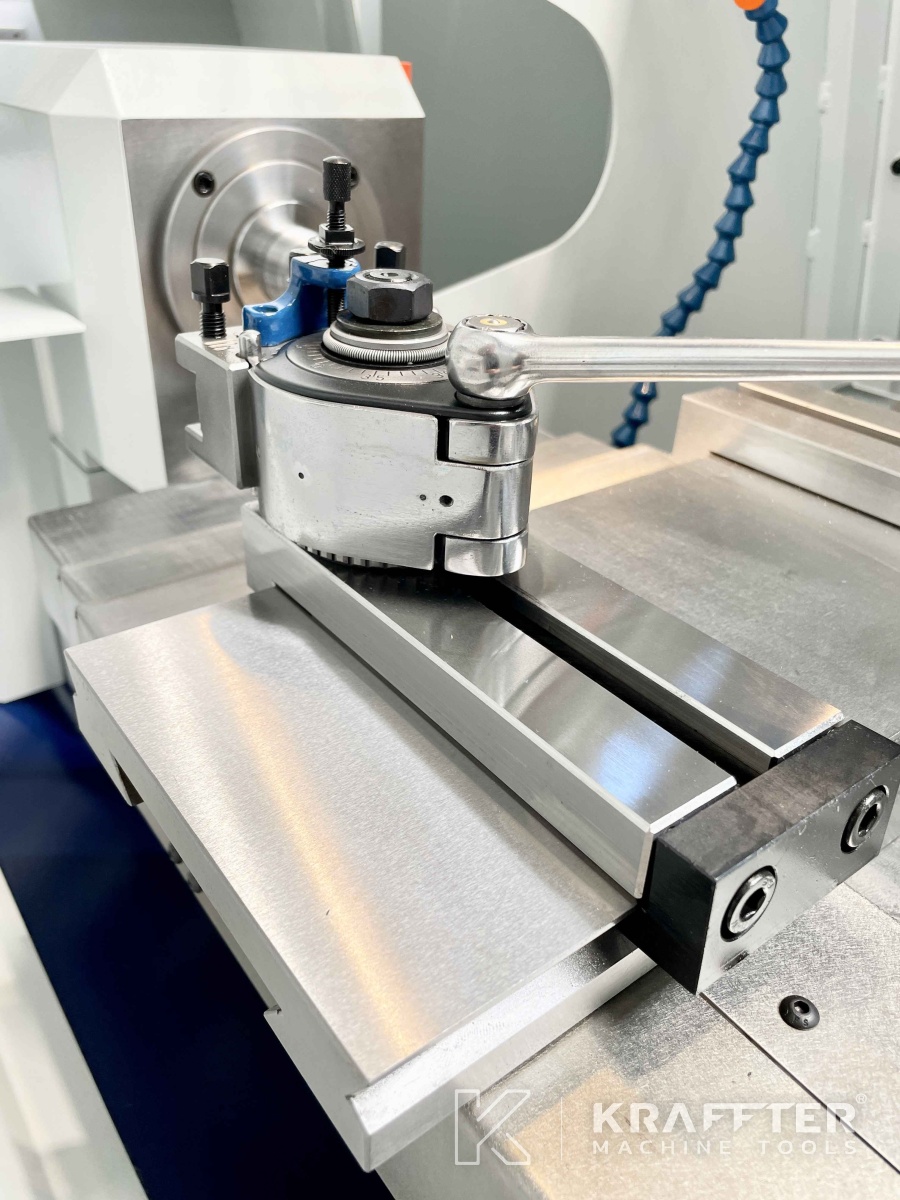

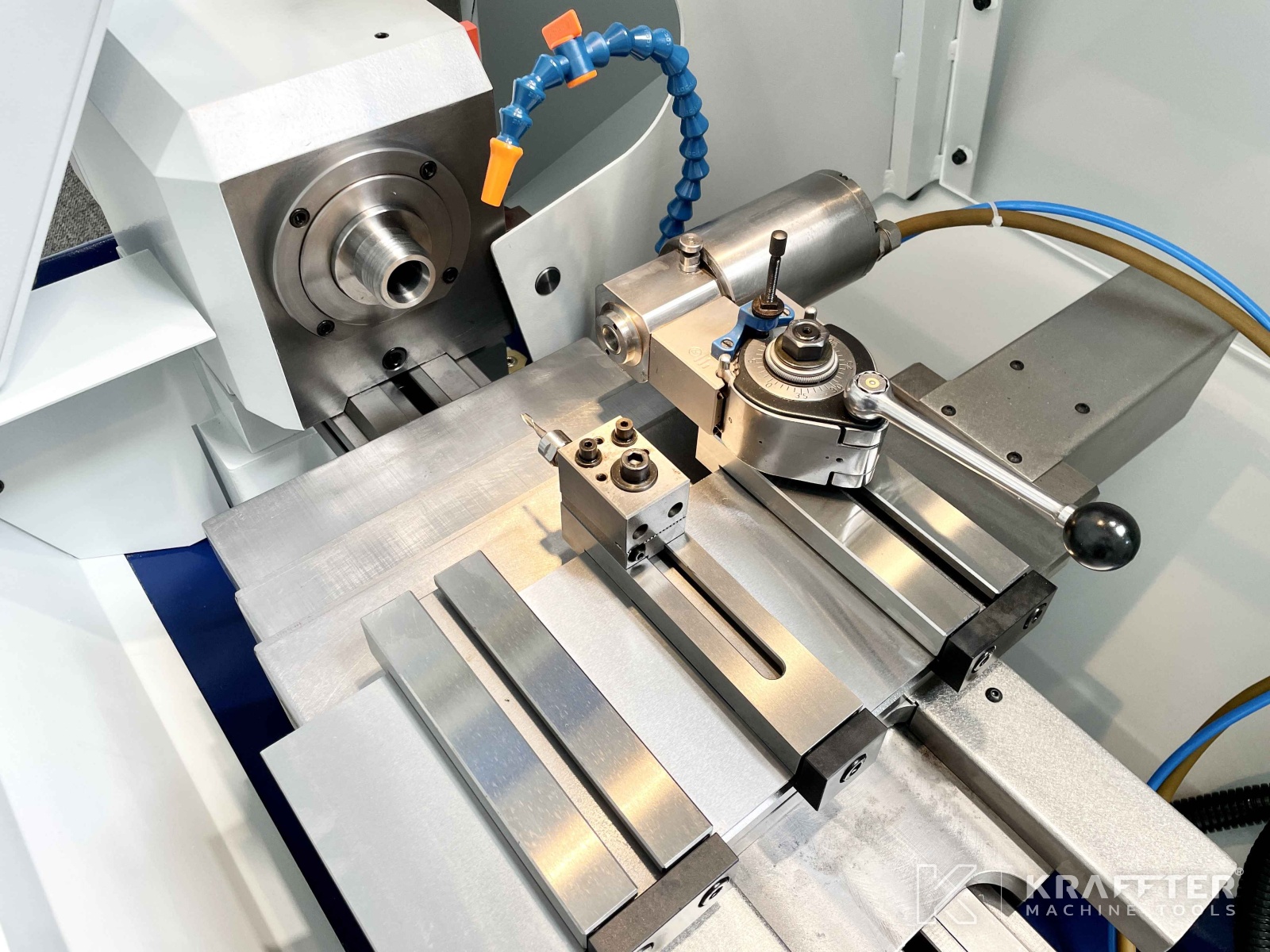

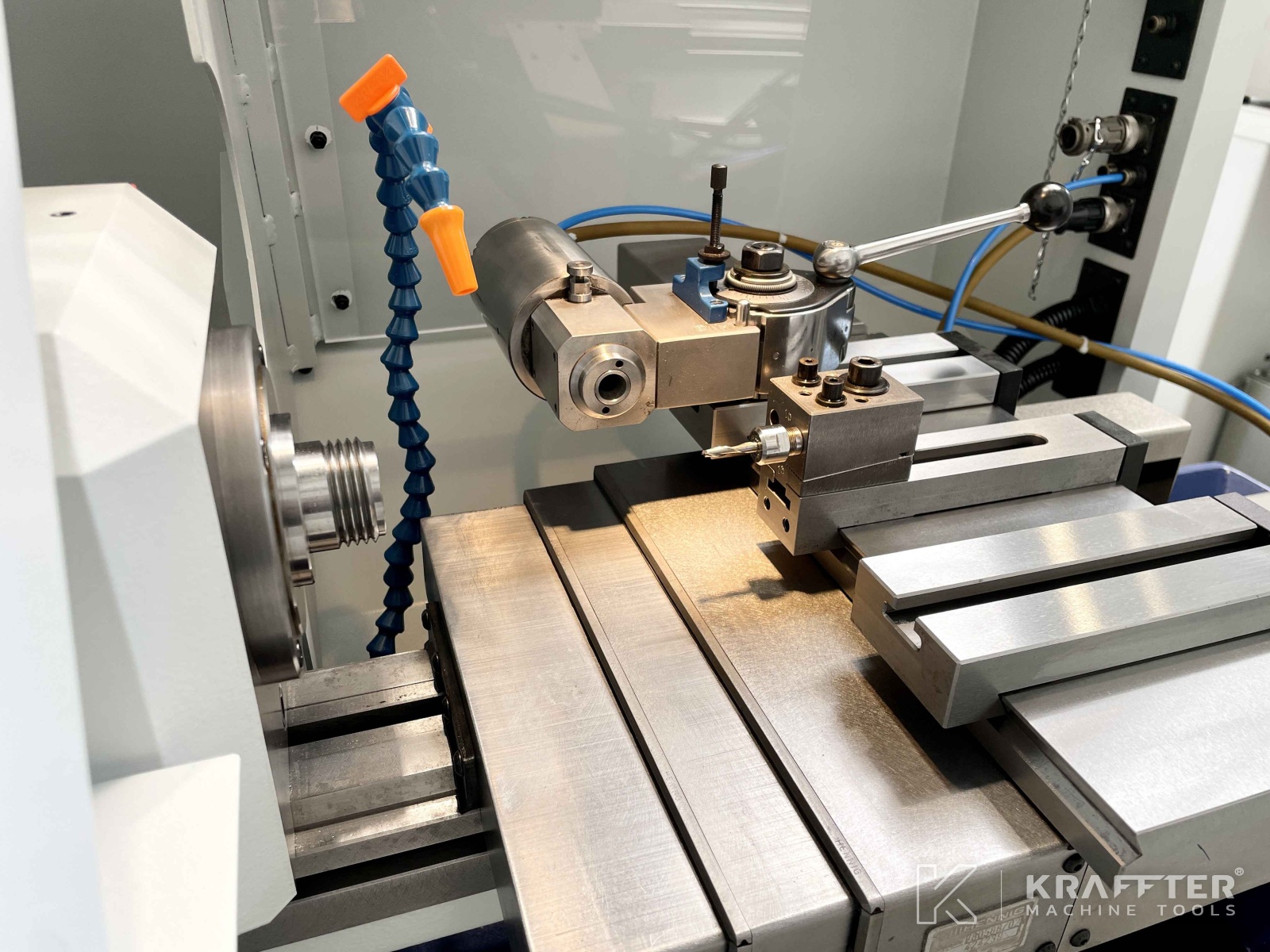

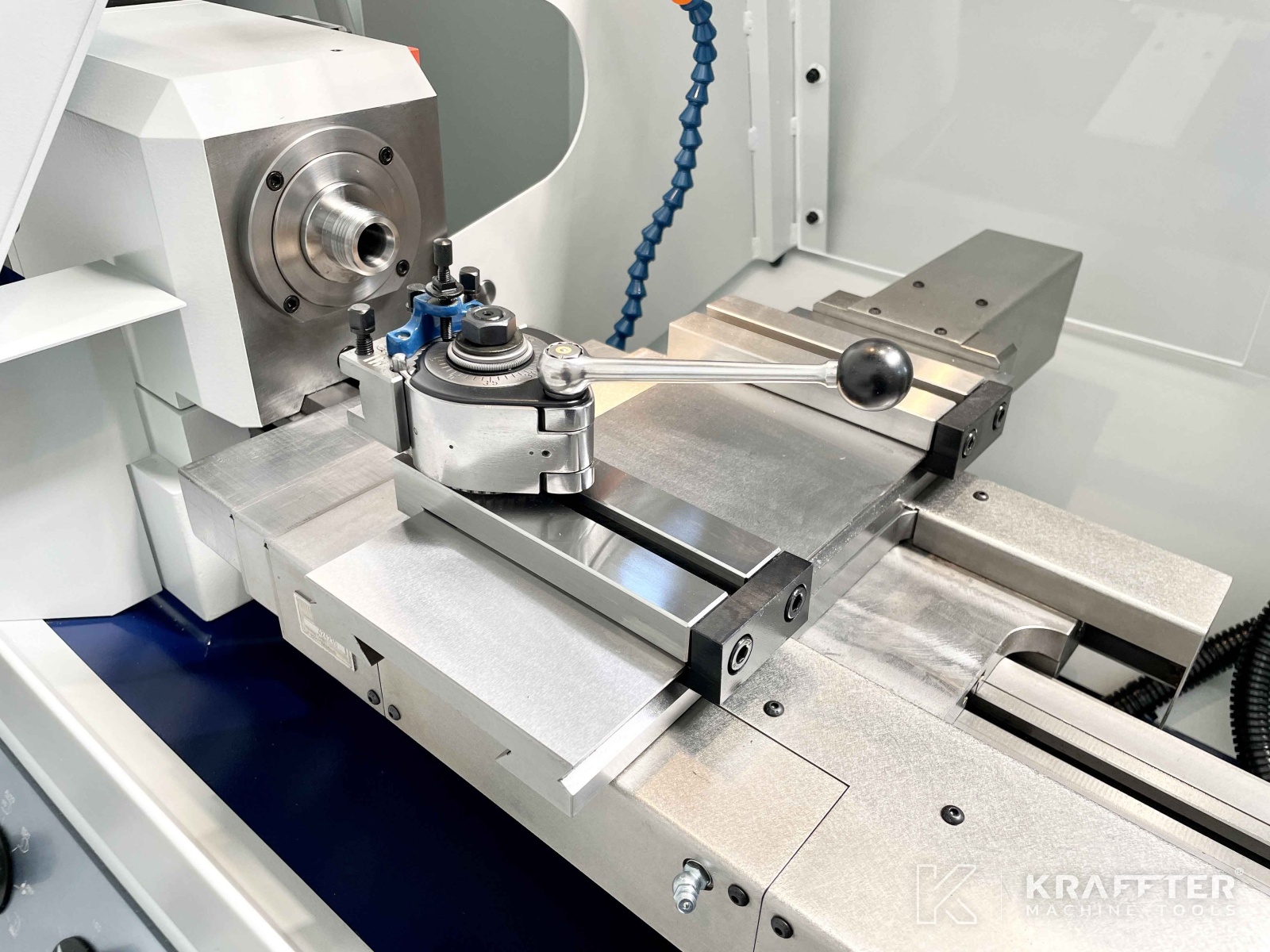

x1 hitro vpenjalni revolver MULTIFIX tipa A - 0102-46200-000
x1 držalo za orodje za dleta max. 16x16 [mm] - 0102-46220-000
x4 radialne ali čelne prirobnice držala orodja, širina 60 [mm], T-reža - 0104-46130-000
x2 plošči za držalo orodja, širina 36 [mm], T-rez - 0104-46210-000
x1 nastavljivo držalo za orodje za 2 vpenjalni držali z vertikalno nastavitvijo - 0104-46080-000

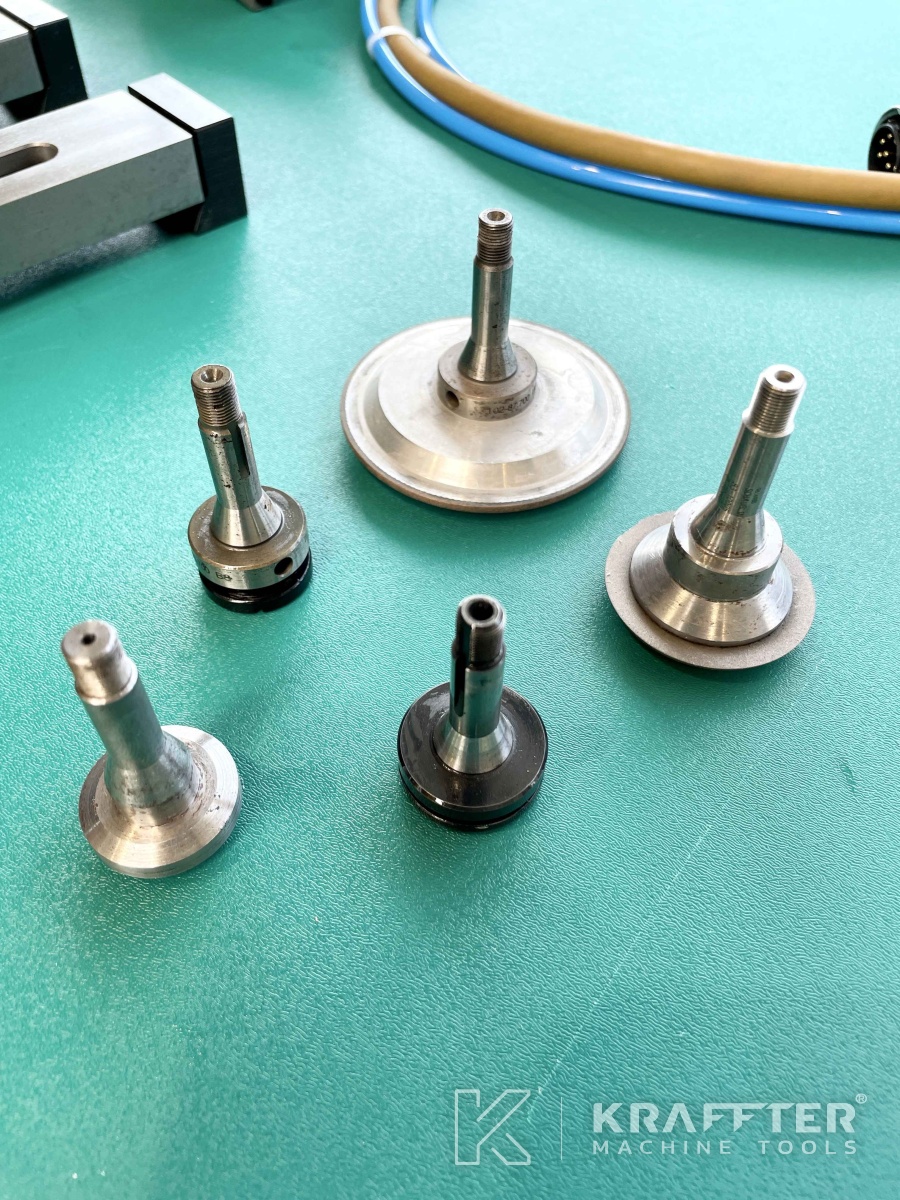

x5 B8 Ø10 držala za kolesa [mm] - 0102-87700-000

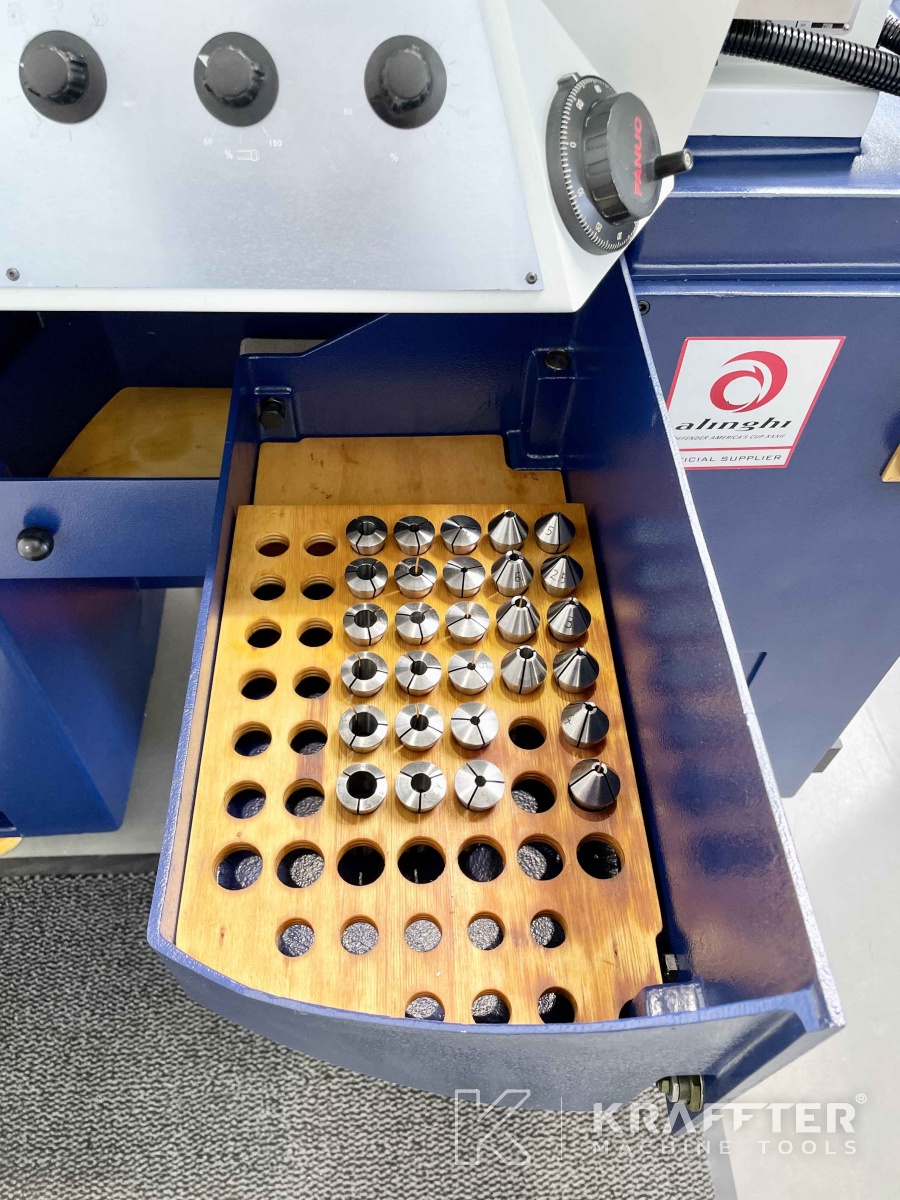

x18 klešče W20
x10 Klešče z dolgim nosom W20
x1 mikroskop za centriranje MARCEL AUBERT
x1 varnostna kopija parametrov
x1 priročnik "Električni diagrami"
x1 katalog "Dodatki"
Različni tehnični priročniki (SCHAUBLIN, FANUC ...)
