Prodano

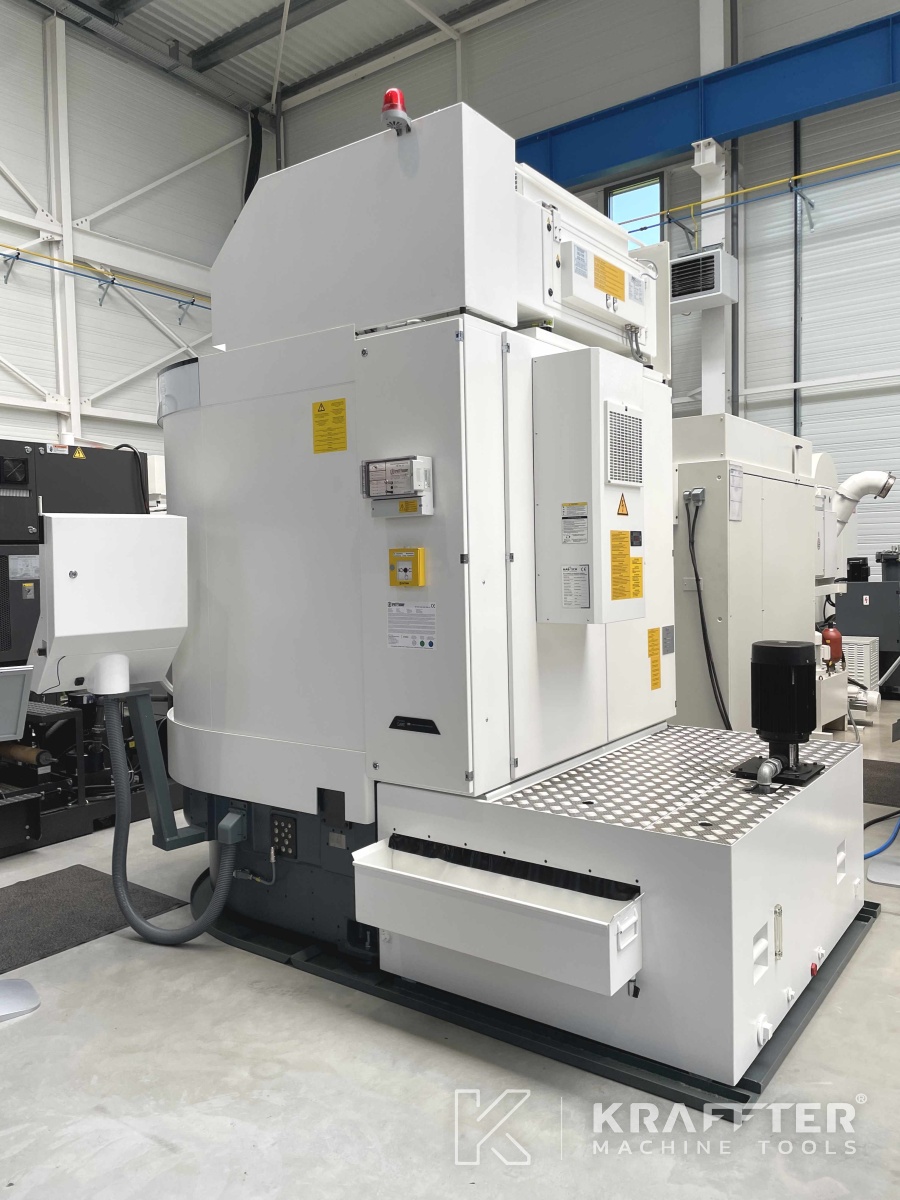

Vrsta stroja : CNC stroj za ostrenje orodij
Blagovna znamka : WALTER
N° de stock: 90085
Model : Helitronic Basic
Leto : 2017
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije

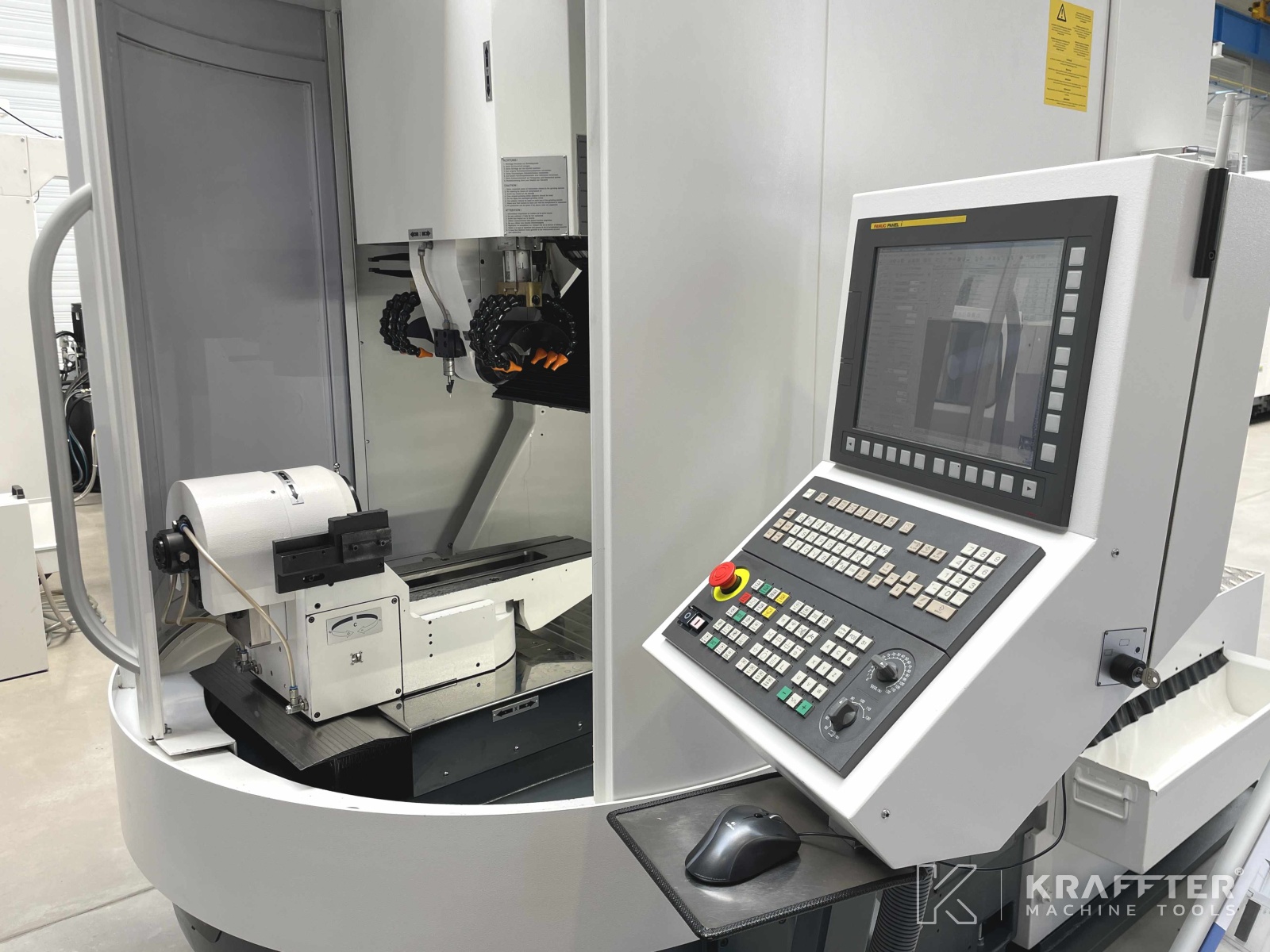

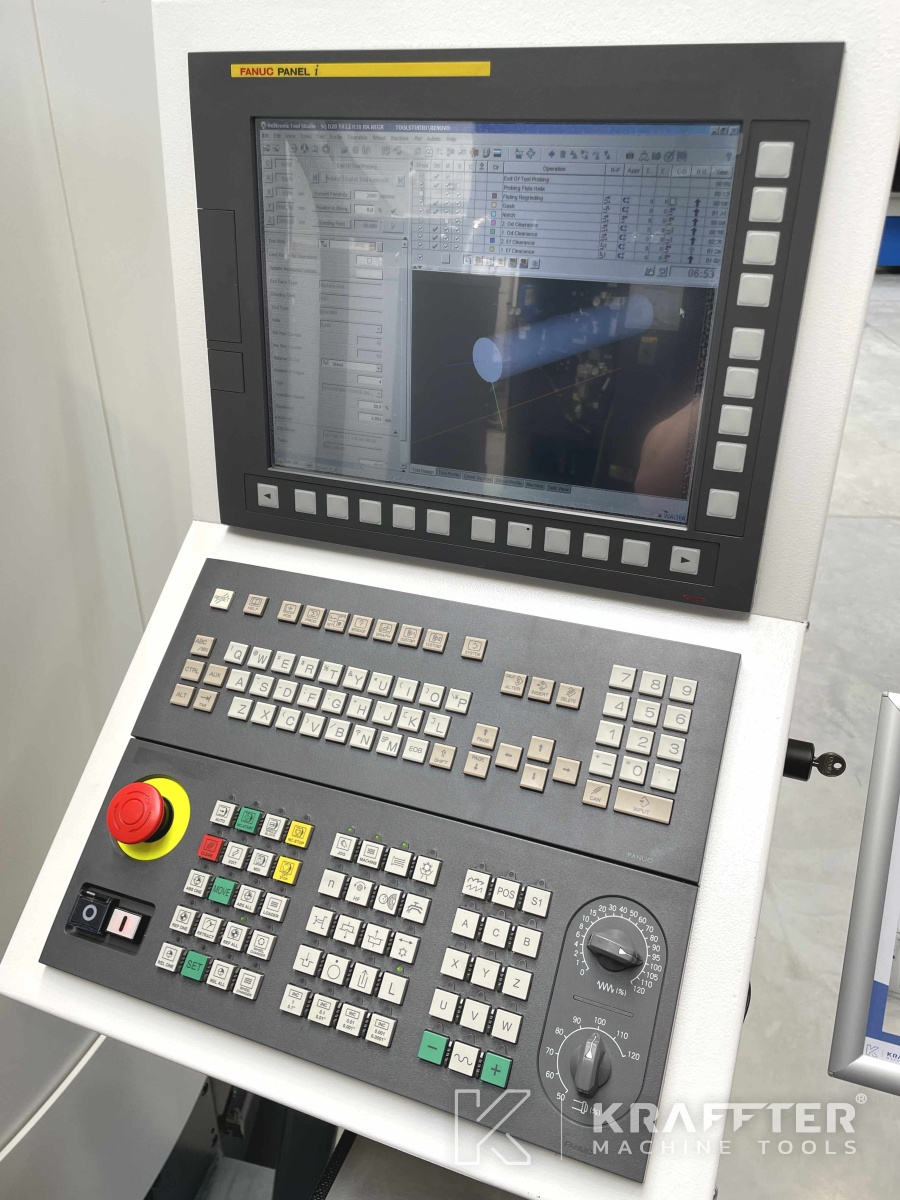

Vrsta CNC
FANUC
Nameščena različica programske opreme
Helitronic Tool Studio 2.1 R5
Barvni zaslon na dotik
15 ["]
Število osi
5
Hod osi X
470 [mm]
Hod osi Y
330 [mm]
Hod osi Z
640 [mm]
Hitrost hitrega pomika osi X, Y in Z
15000 [mm/min]
Hod osi A
360 [°]
Hod osi C
+/- 200 [°]
Največja dolžina obdelovanca: celoten postopek ostrenja
255 [mm]
Največja dolžina obdelovanca: okroglo brušenje
350 [mm]
Največja dolžina obdelovanca: čelno brušenje
280 [mm]
Največji premer ostrenja
320 [mm]
Največji premer ostrenja z mizo
290 [mm]
Vpenjalni sistem brusilnega vretena
NCT
Premer brusilnega vretena
70 [mm]
Hitrost vretena nosilca brusa
10500 [vrt/min]
Moč vretena nosilca brusnega kolesa
7 [kW]
Največji premer brusni kamen
150 [mm]

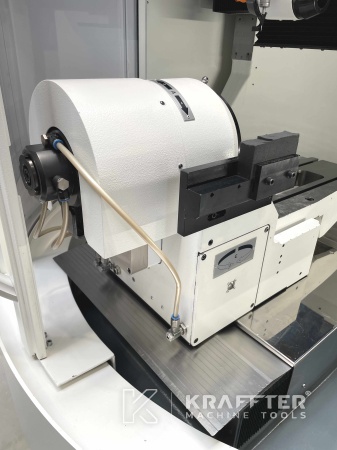

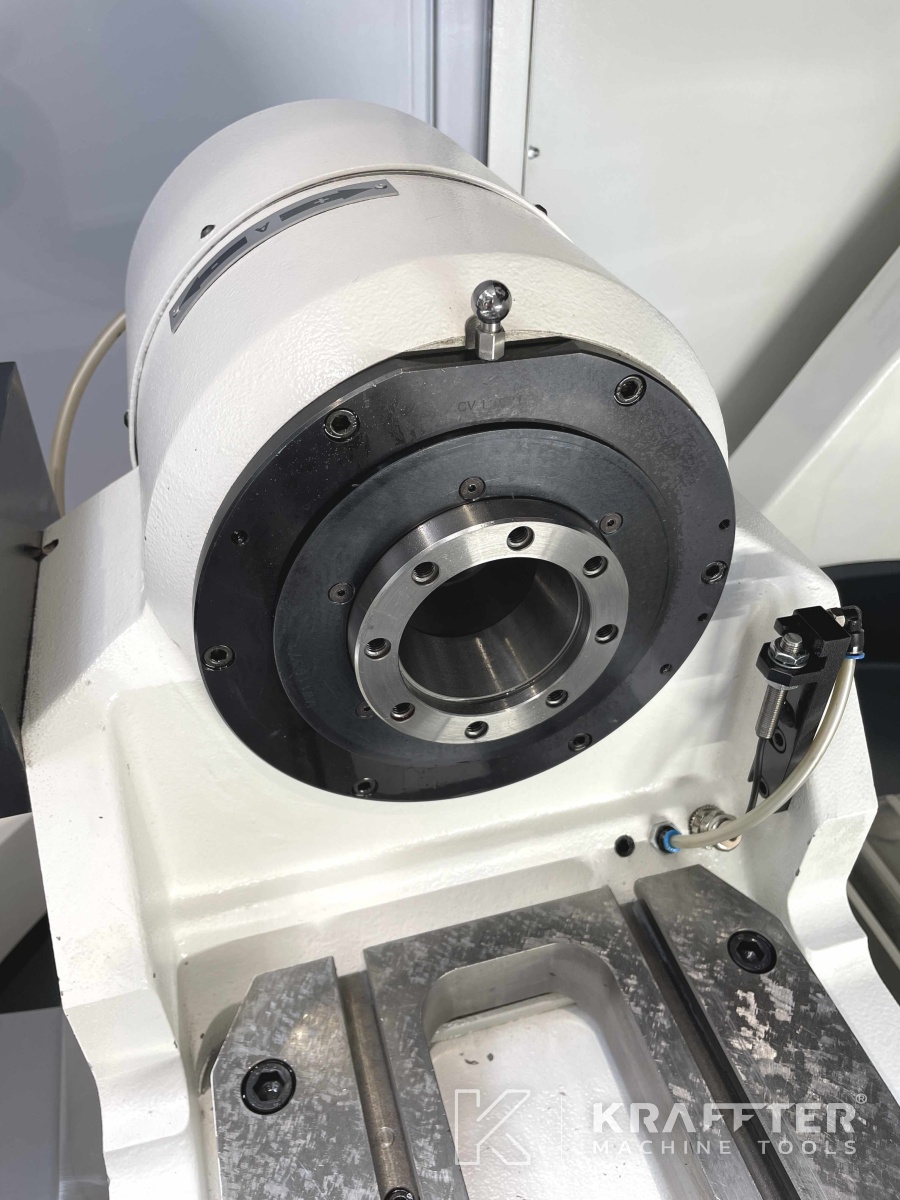

Nos vretena obdelovanca
ISO 50
Največja hitrost vretena obdelovanca
750 [vrt/min]
Največja dovoljena teža na glavi vretena
20 [Kg]

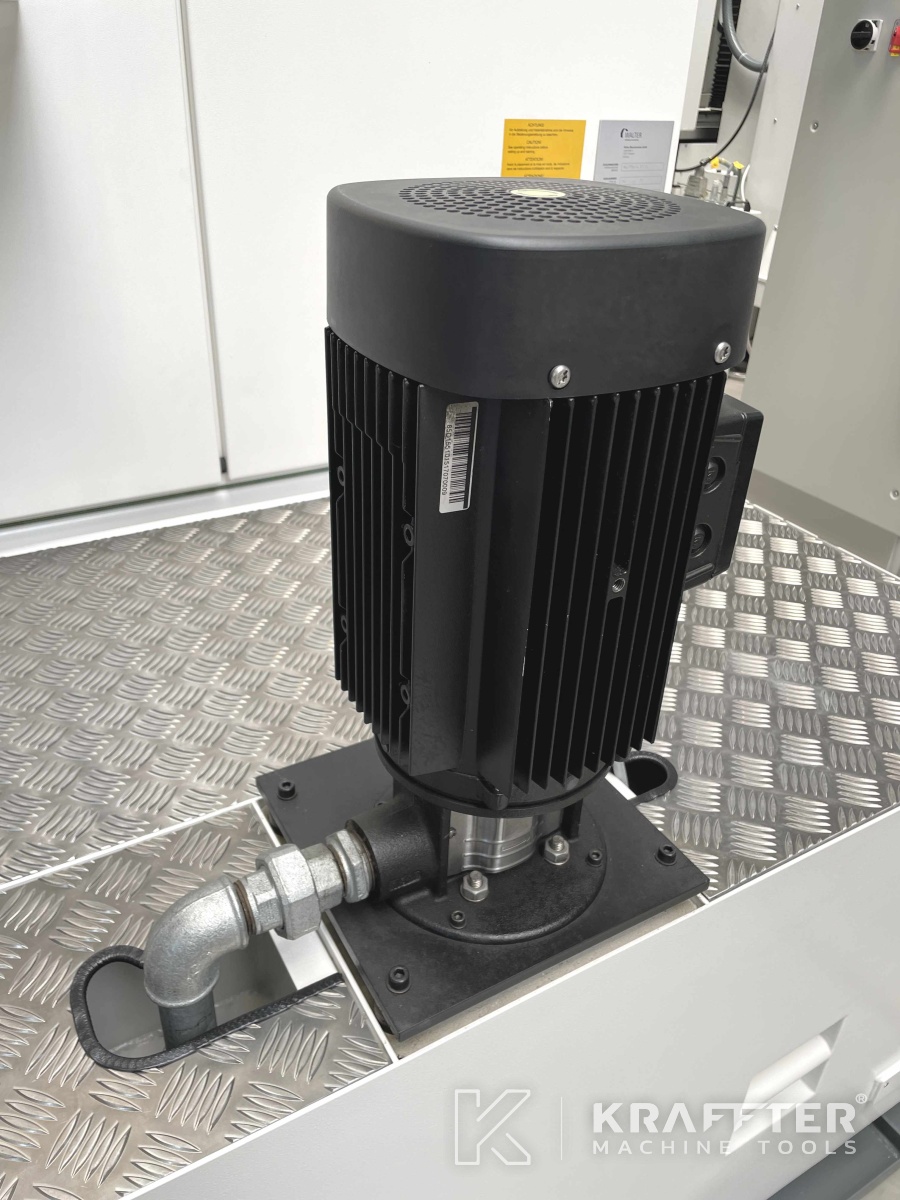

Tlak črpalke rezalne tekočine
7 [bar]
Pretok črpalke za zalivanje
80 [l/min]

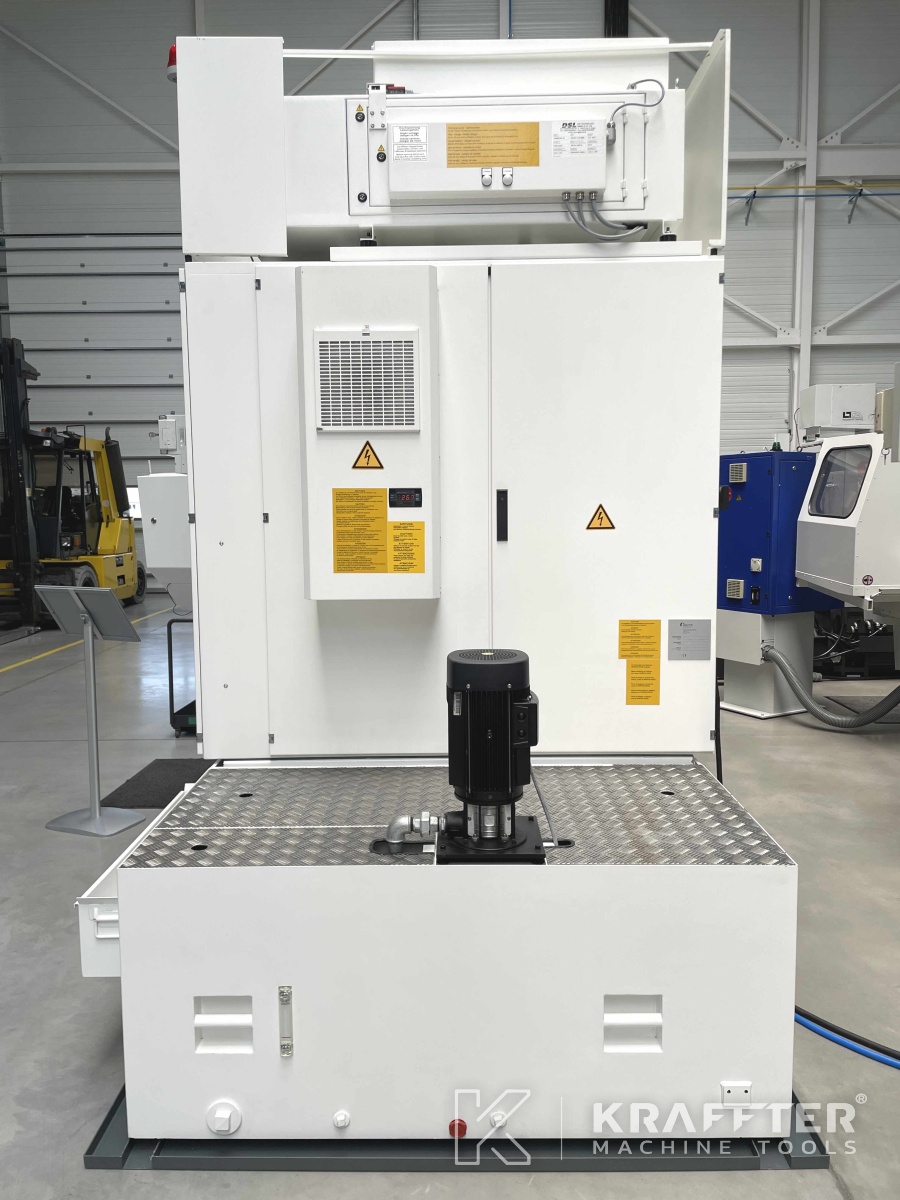

Prostornina rezervoarja za hladilno tekočino
350 [l]
Napajalna napetost
400 [V]
Instalirana moč
20 [kVA]
Uteži
4500 [Kg]
Dodatne informacije
VKLJUČENA OPREMA/MOŽNOSTI:

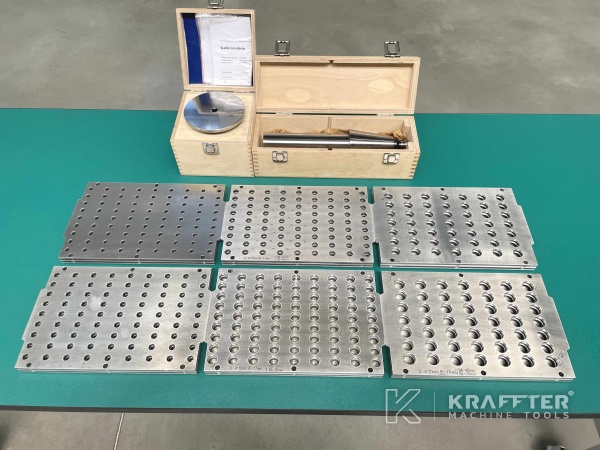

x1 ECO LOADER PLUS paletni nakladalnik orodja: do 165 dovoljenih orodij

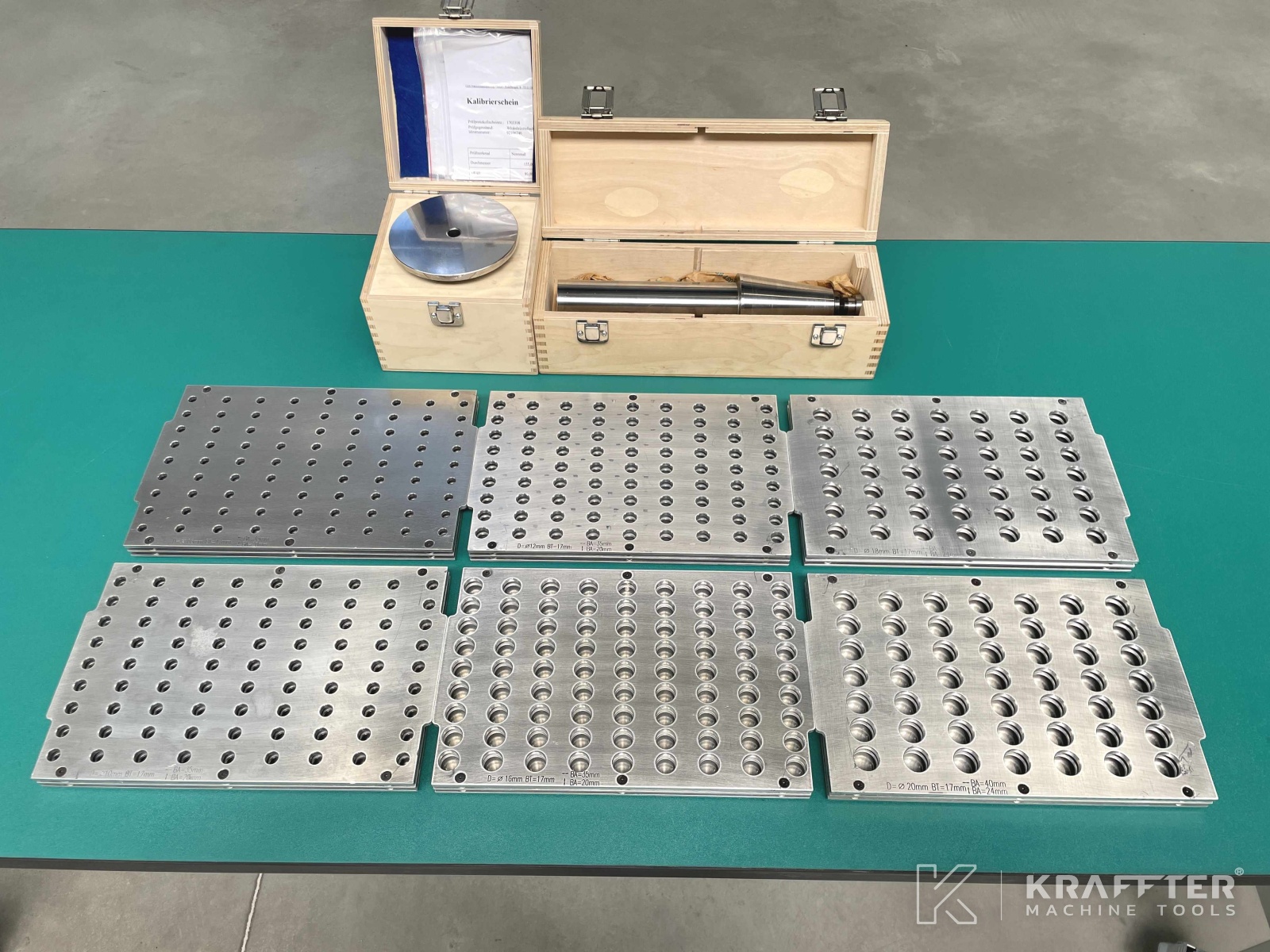

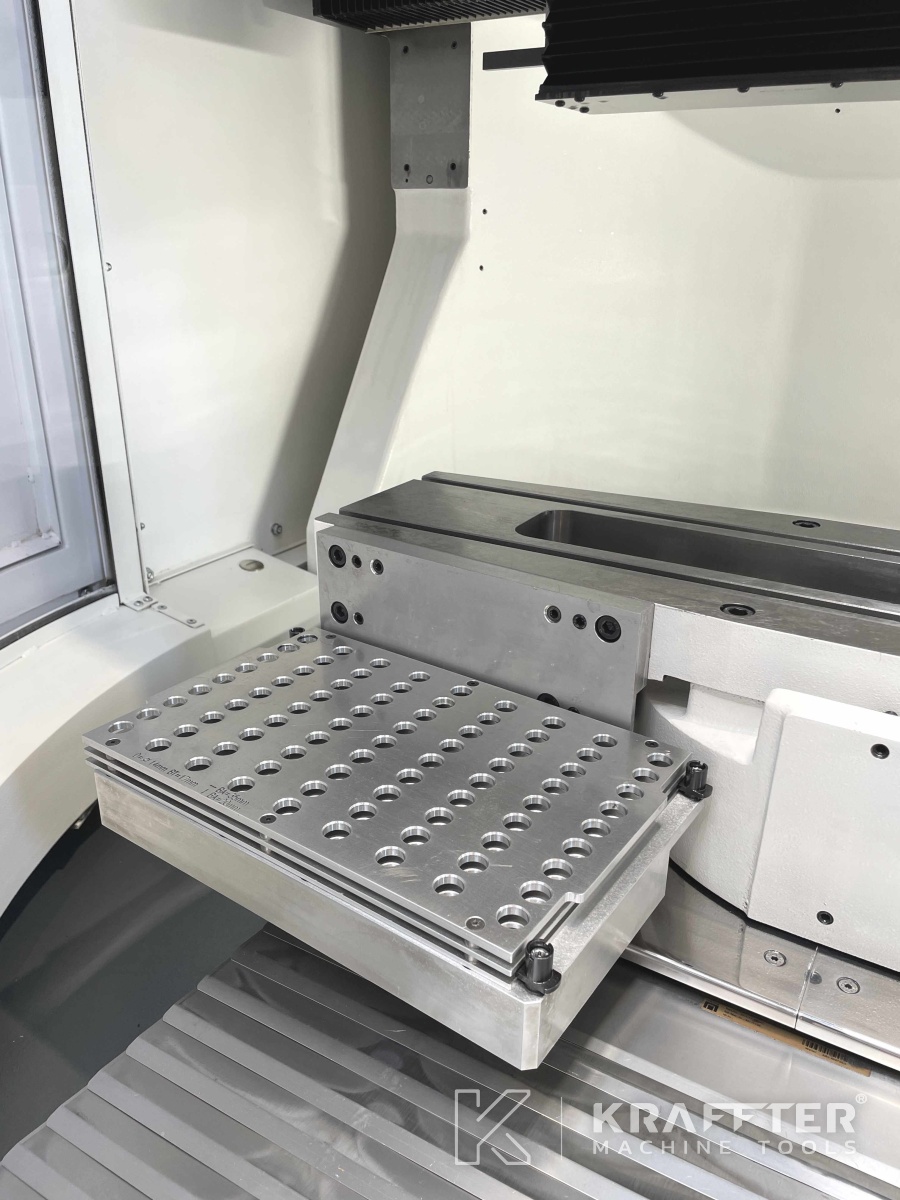

x1 paleta za orodja ECO LOADER PLUS Ø8 [mm] - 81 položajev
x1 paleta za orodja ECO LOADER PLUS Ø10 [mm] - 81 pozicij
x1 paleta za orodja ECO LOADER PLUS Ø12 [mm] - 81 mest
x1 paleta za orodja ECO LOADER PLUS 14 [mm] - 81 mest
x1 paleta za orodja ECO LOADER PLUS 16 [mm] - 81 mest
x1 paleta za orodja ECO LOADER PLUS Ø18 [mm] - 49 pozicij
x1 paleta za orodja ECO LOADER PLUS Ø20 [mm] - 49 pozicij

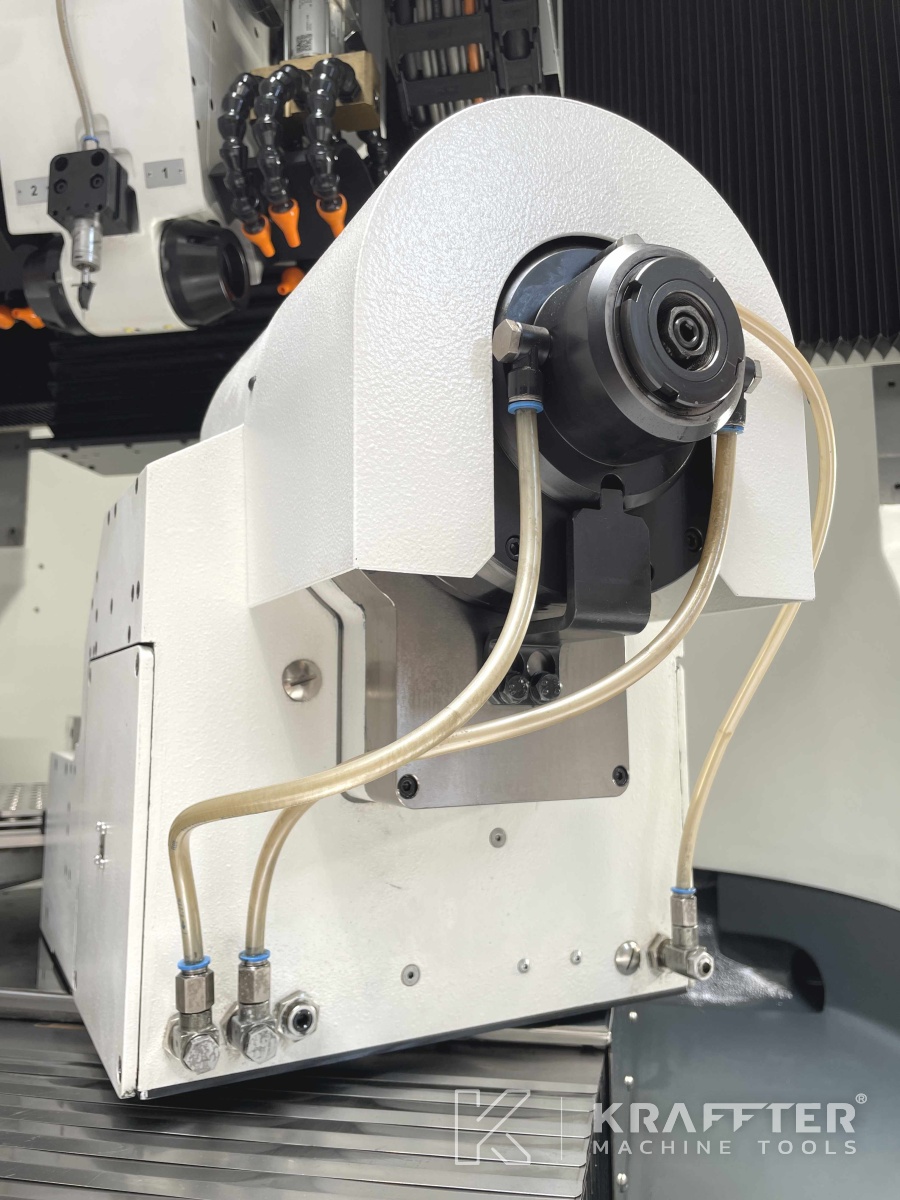

x1 os A z motorjem HOLLOWSHAFT (motor z navorom 750 vrt/min)
x1 kalibracijska krogla: samodejna kalibracija osi X, Y in Z.

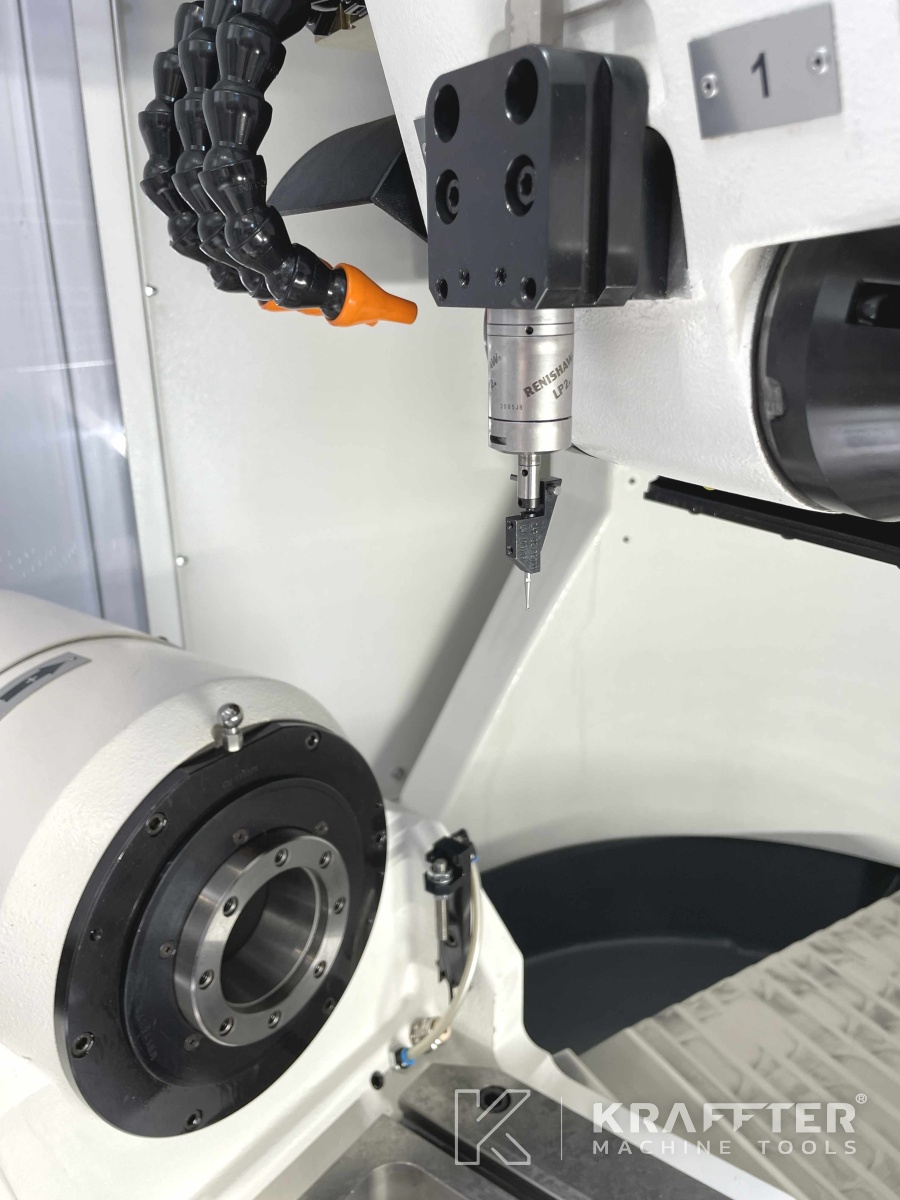

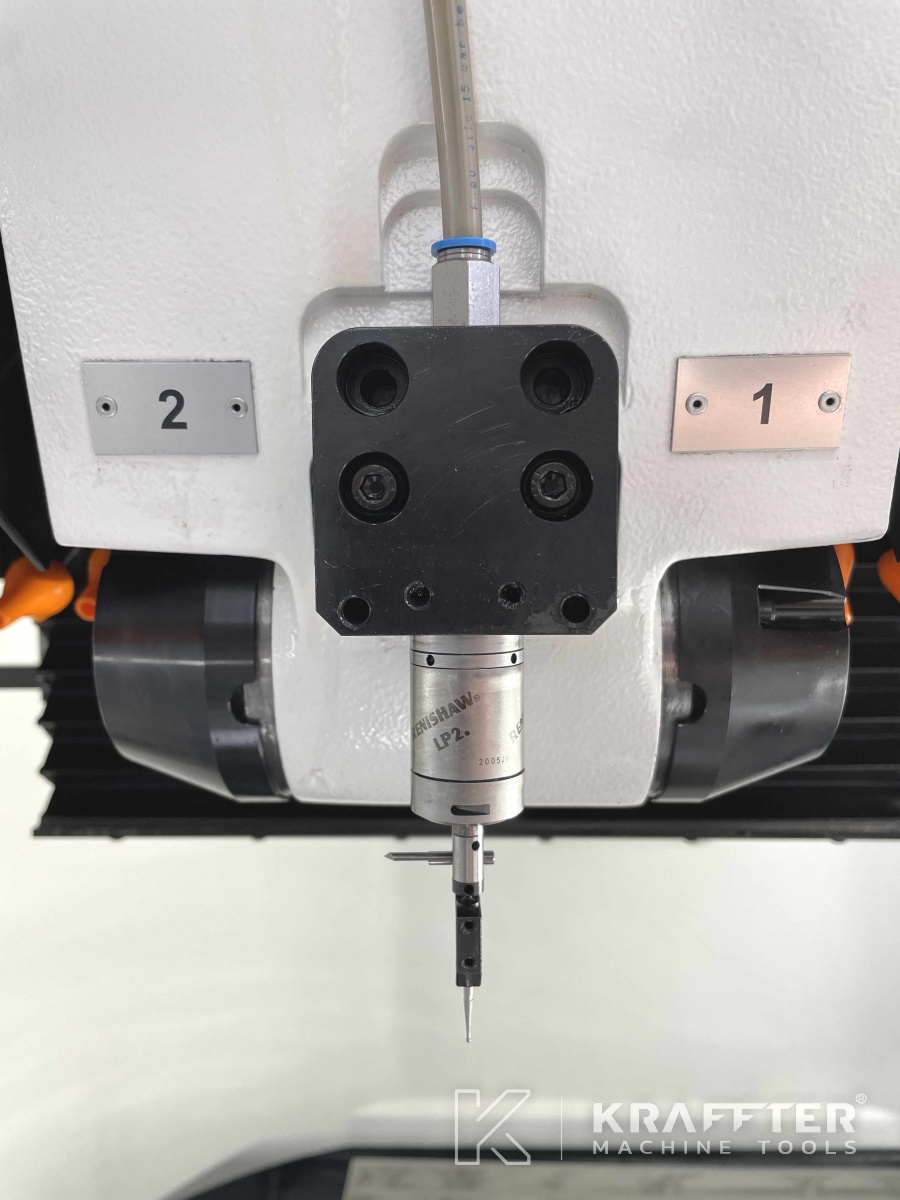

x1 RENISHAW LP2 sonda za obdelovance
x1 samodejno vpenjanje orodja

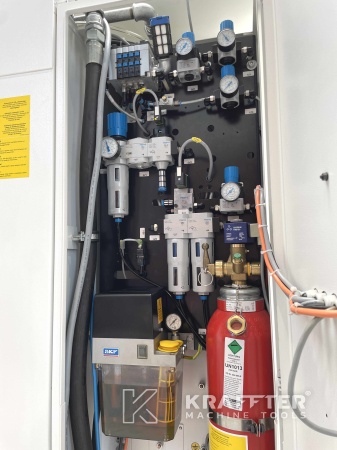

x1 DSL AIR TECHNOLOGY SIGMATEC 20 tip sistema za odsesavanje megle
x1 3-barvna lučka stanja
x1 pladenj za mazanje

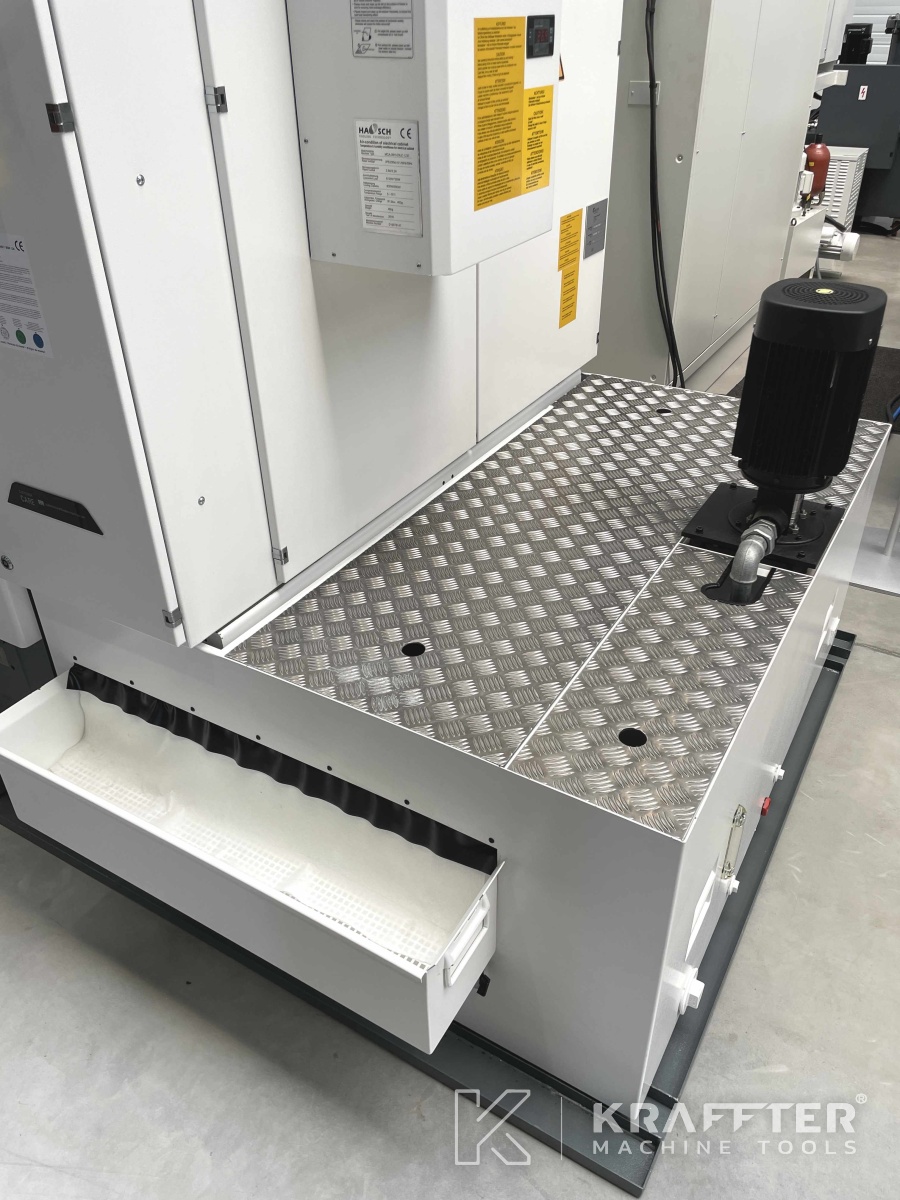

x1 filtriranje papirja
x1 gasilni aparat (brez garancije za delovanje)

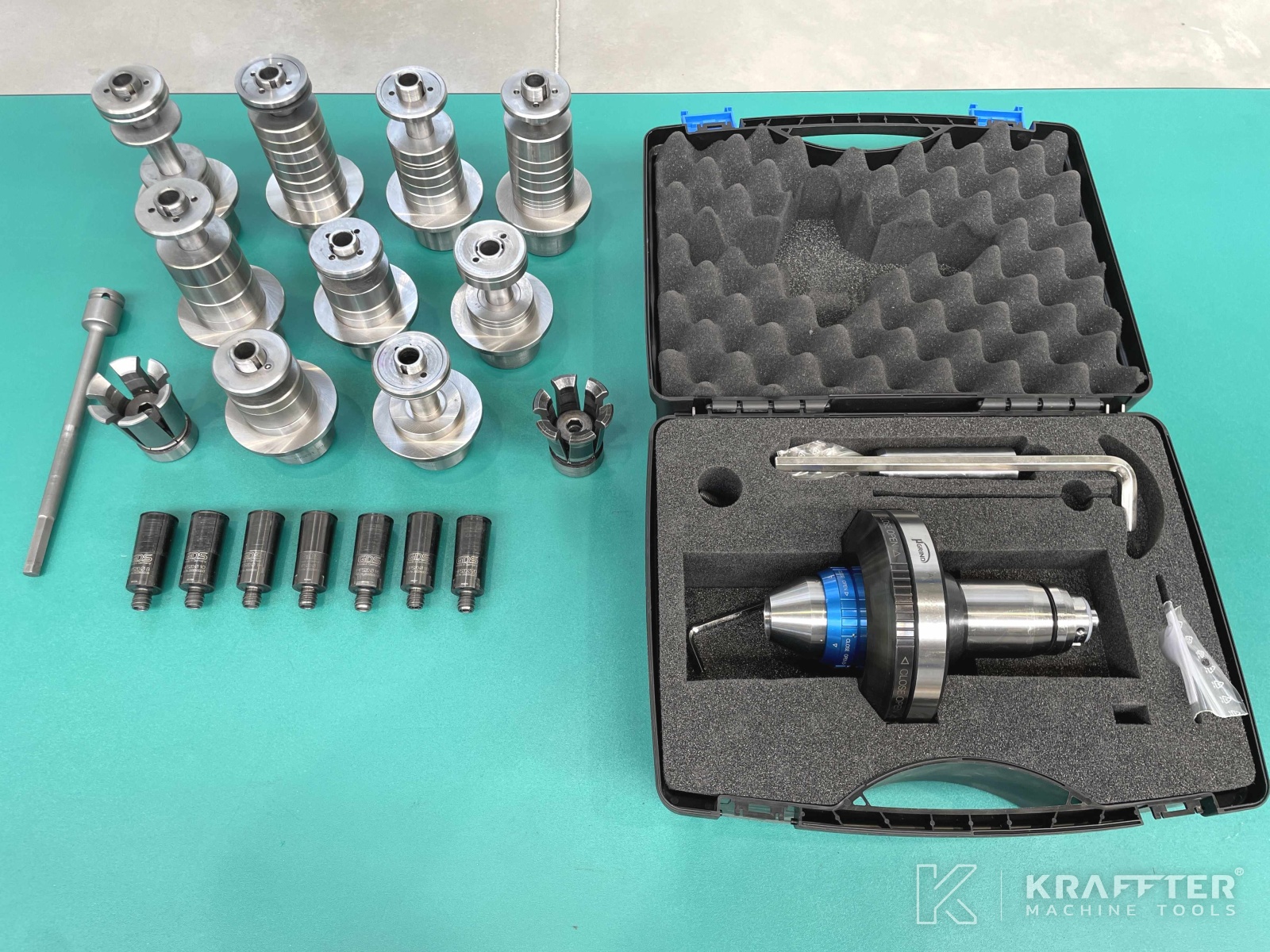

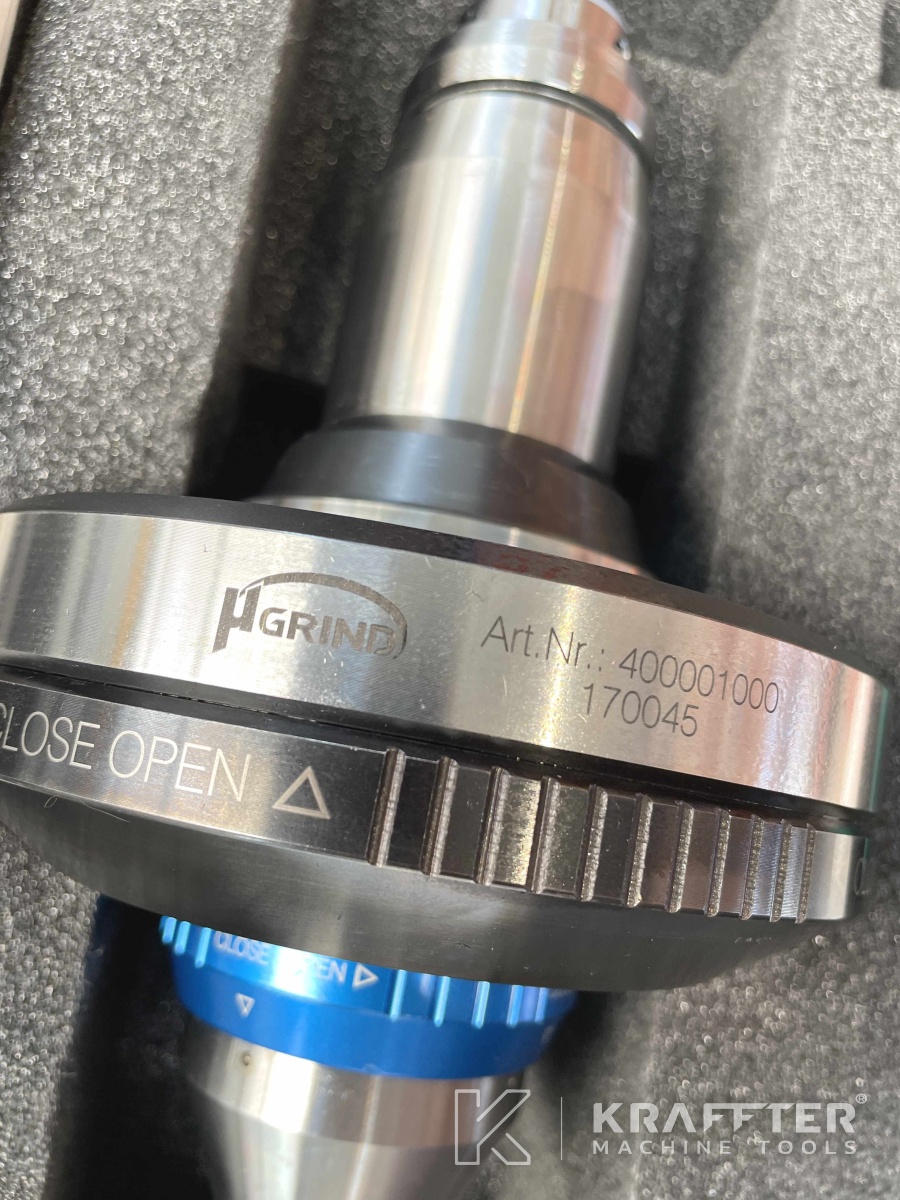

x1 držalo za prijemalo tipa GDS PRÄZISION µGRIND
x1 GDS prijemalo Ø8 [mm]
x1 prijemalo GDS Ø10 [mm]
x1 GDS prijemalo Ø14 [mm]
x1 objemka GDS Ø16 [mm]
x1 GDS Ø18 objemka [mm]
x1 GDS Ø20 objemka [mm]
x6 držal za brusilni kolut + distančniki
x1 kalibracijska palica WALTER N° 92102345 v lesenem kovčku
x1 kalibracijski disk WALTER št. 92106746 v lesenem kovčku
x1 varnostna kopija parametrov stroja
x1 priročnik za uporabo
x1 priročnik za programiranje ToolStudio

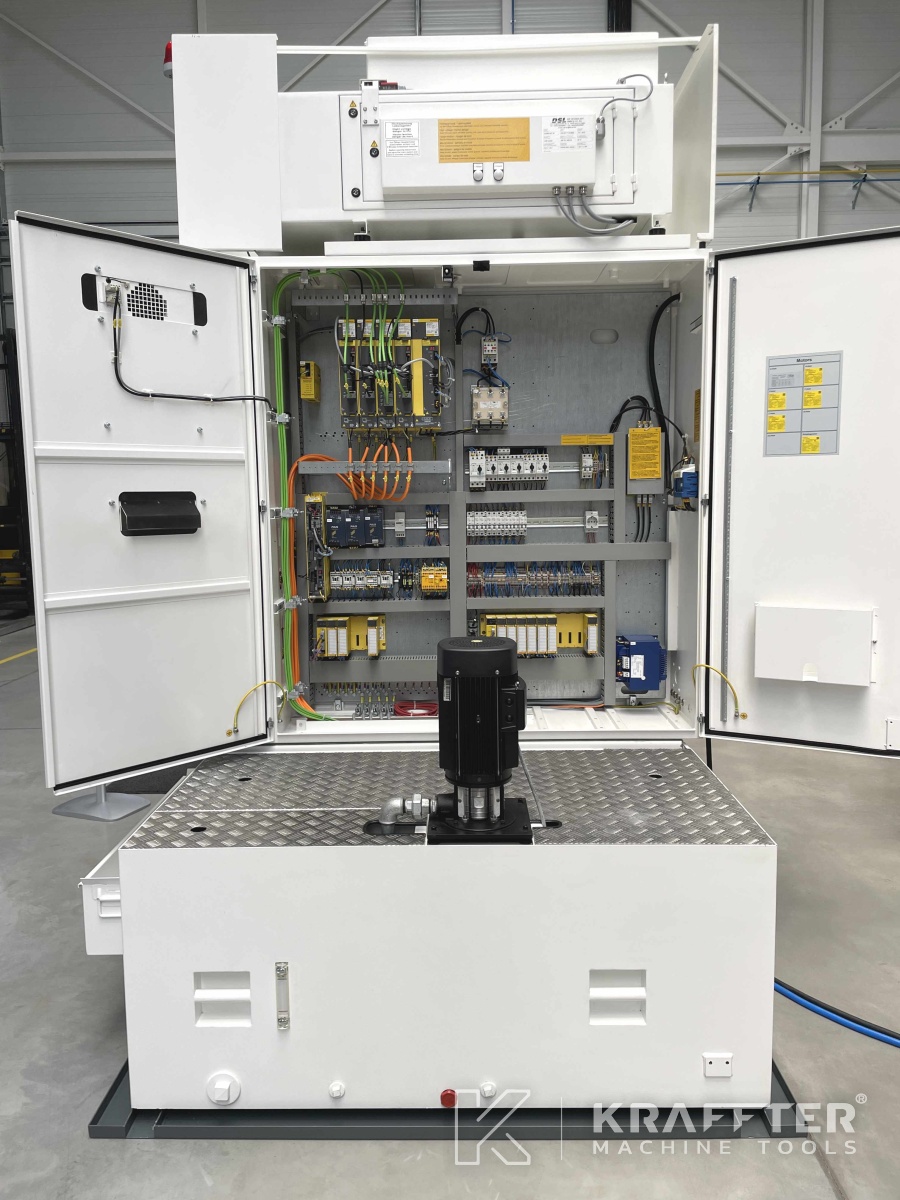

x1 priročnik za električne diagrame
