Prodano

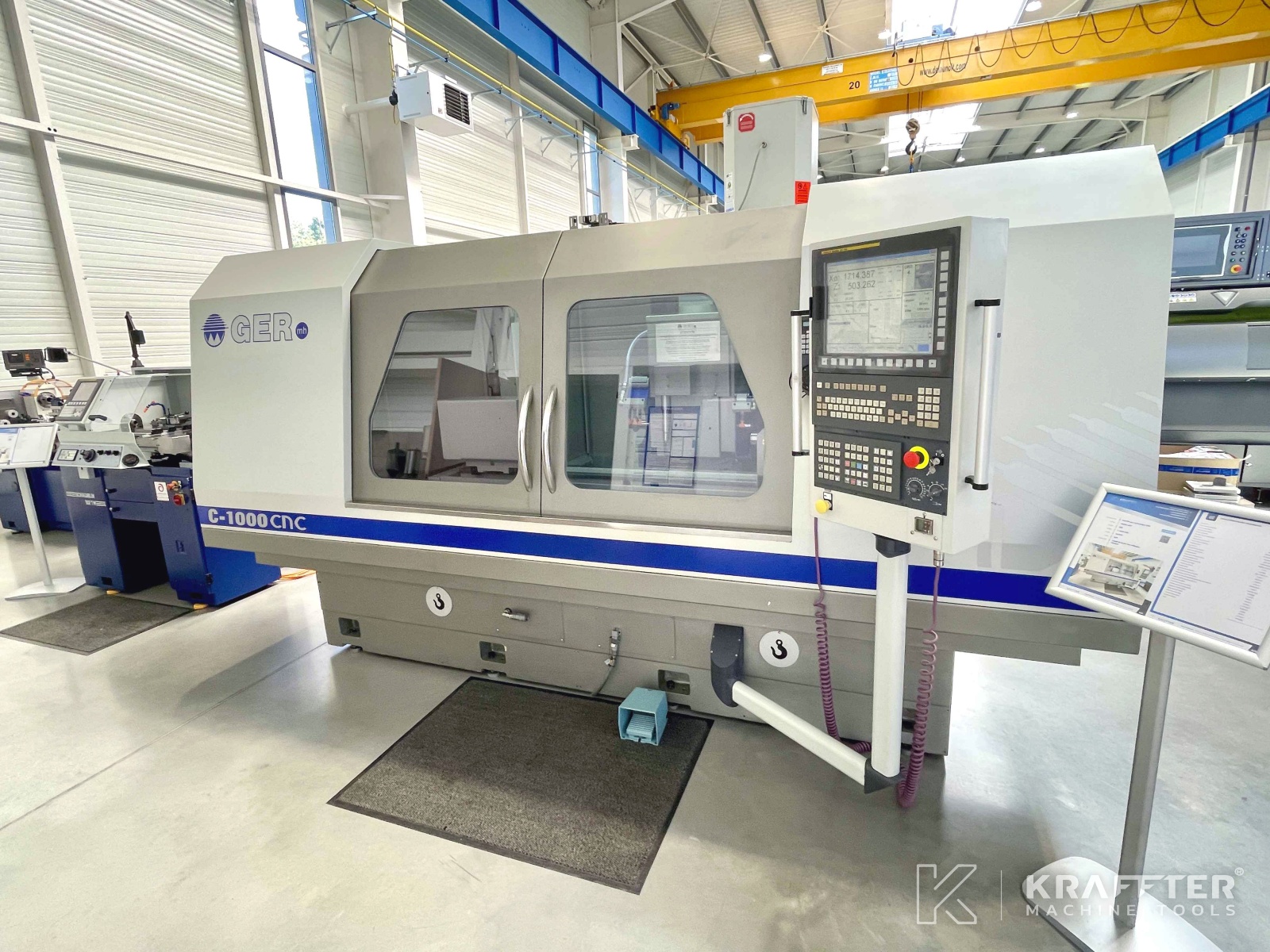

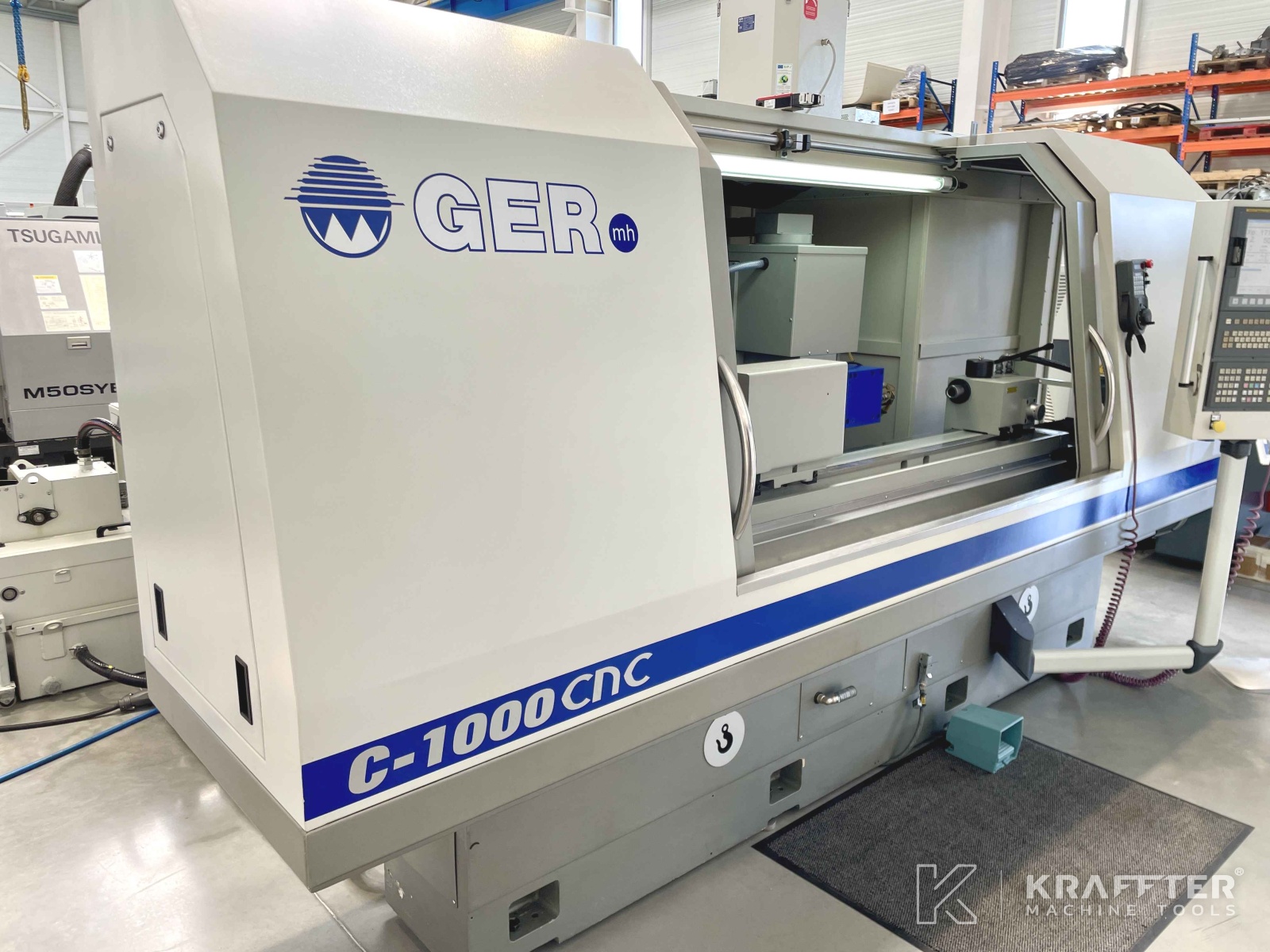

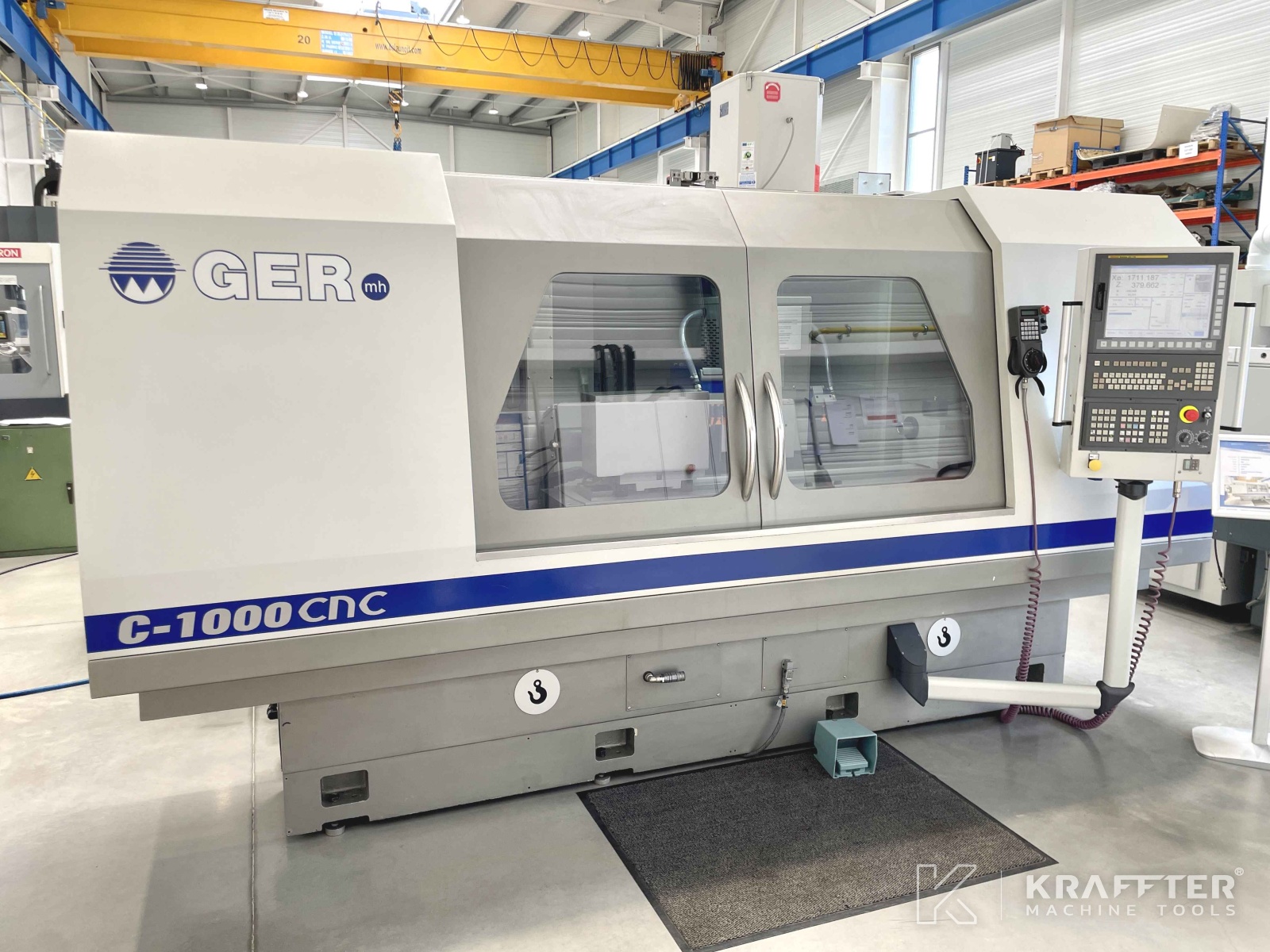

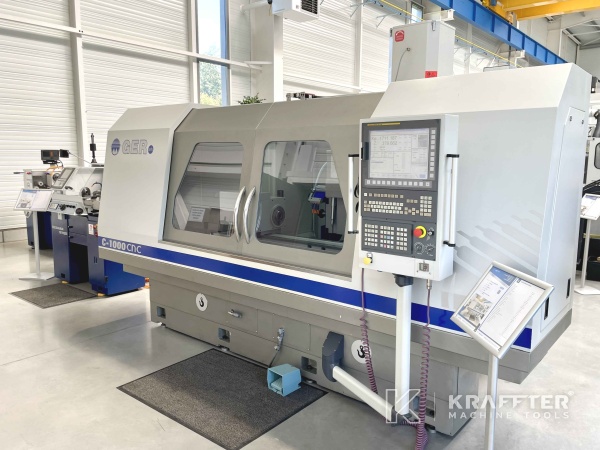

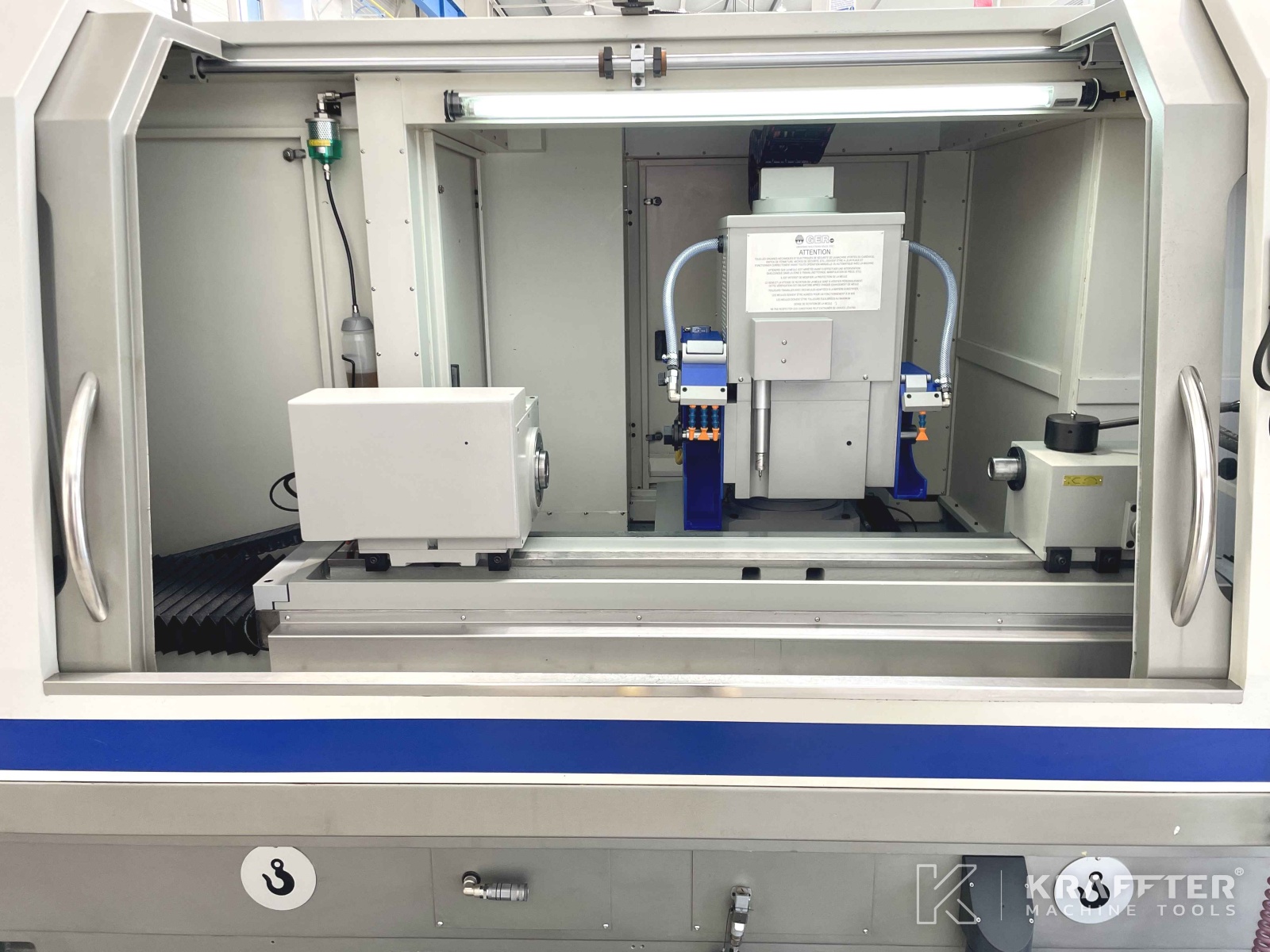

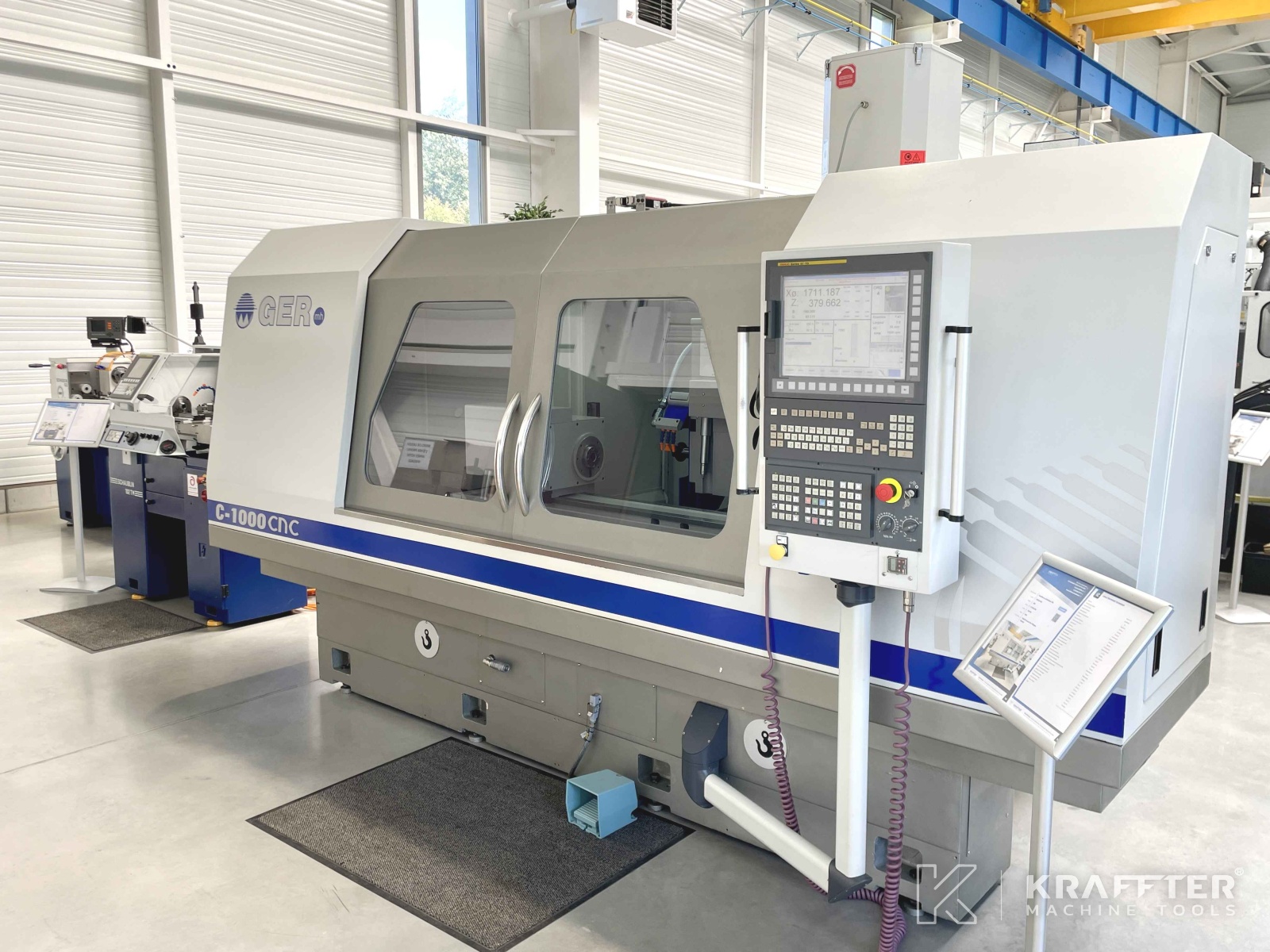

Vrsta stroja : CNC cilindrični brusilni stroj
Blagovna znamka : GER
N° de stock: 90088
Model : C-1000 CNC
Leto : 2015
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije

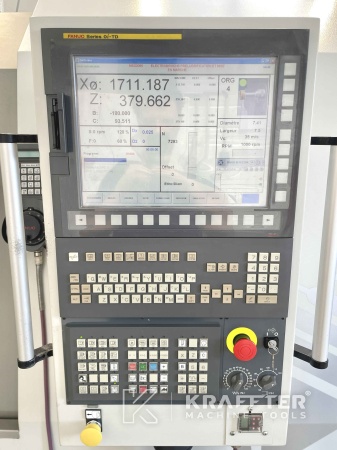

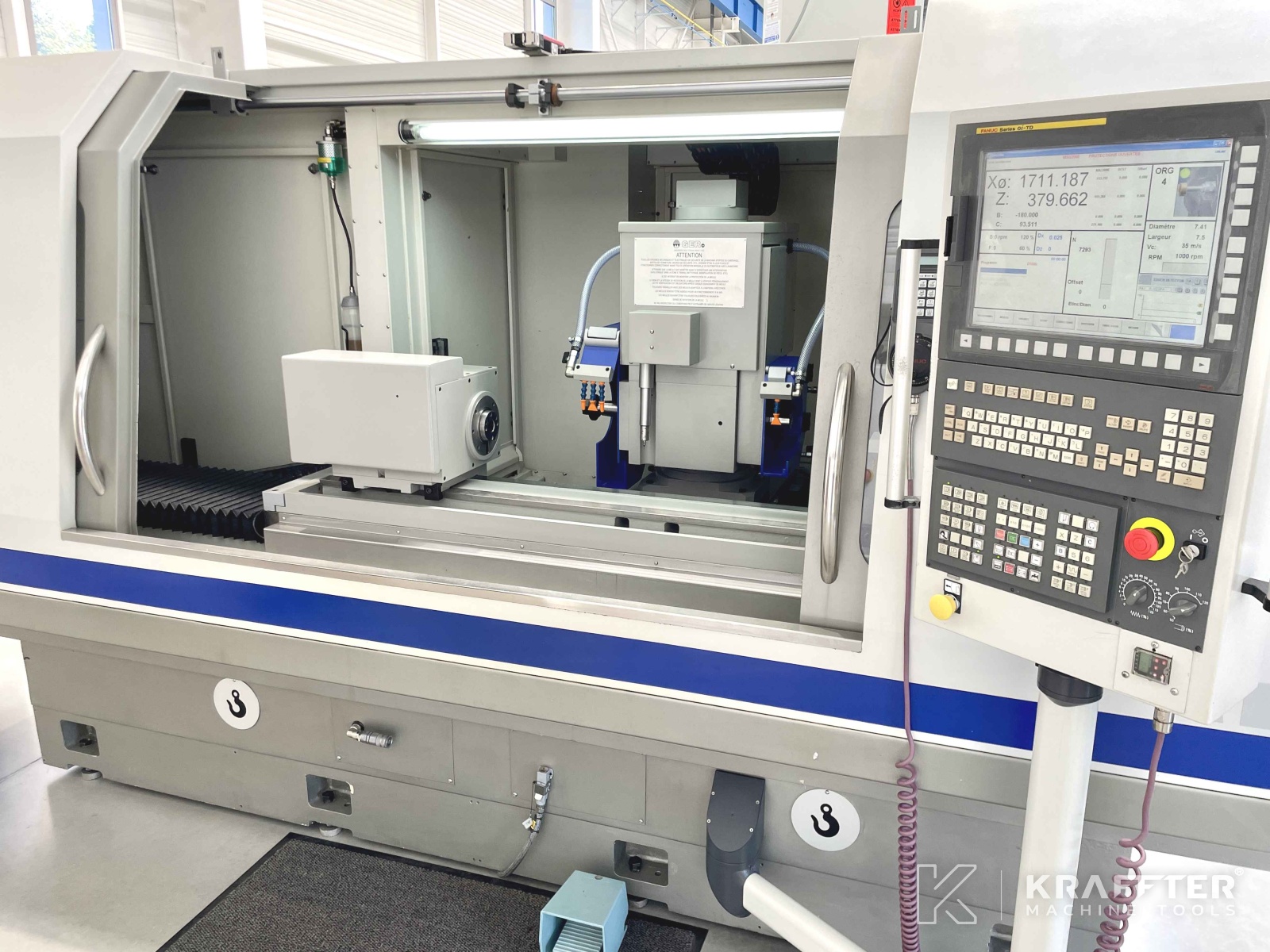

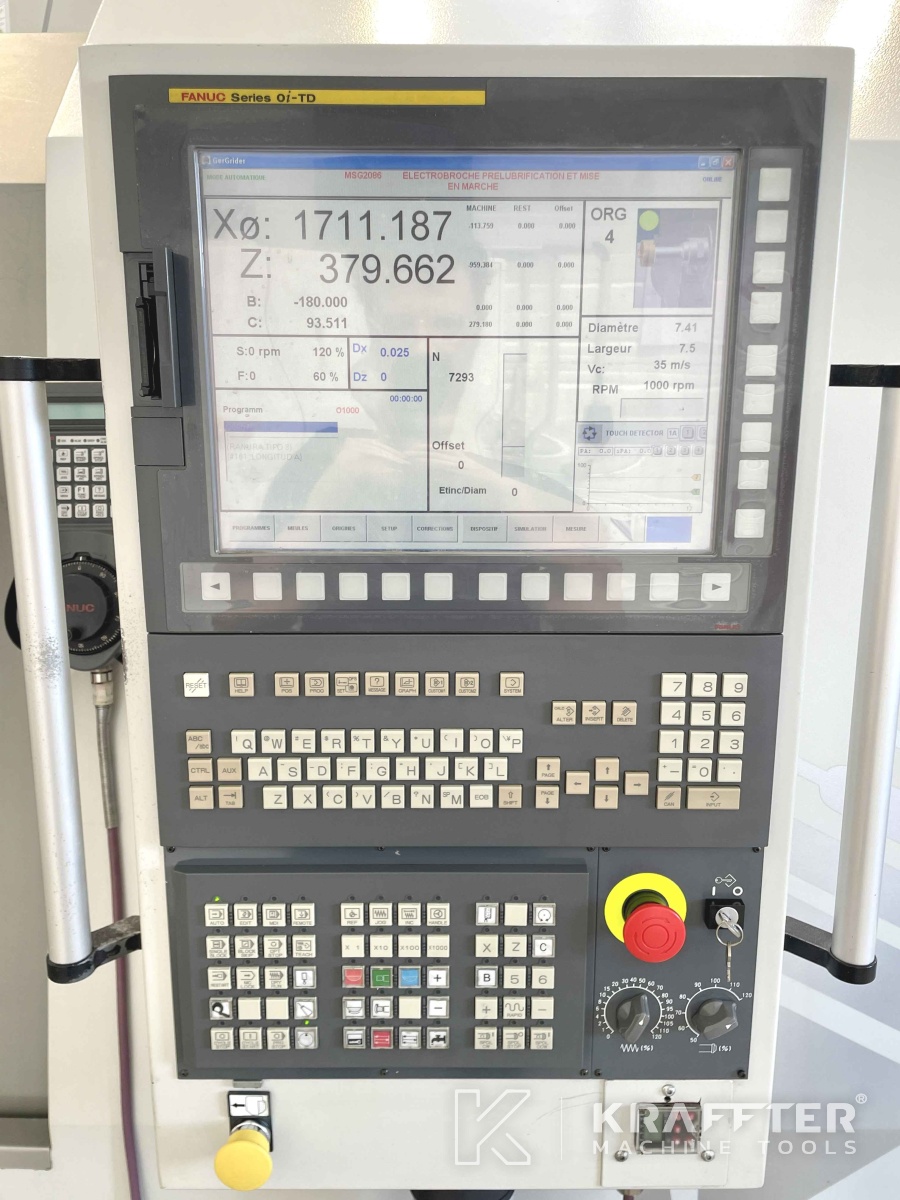

Vrsta CNC
FANUC 0i-TD
Nameščena različica programske opreme
GERGRINDER
Barvni zaslon na dotik
Da
Razdalja med konicama
1000 [mm]
Višina konic
140
Največji premer brušenja
275 [mm]
Hod osi X
250 [mm]
Minimalna hitrost pomika osi X
0.01 [mm/min]
Največja hitrost hoda os X
15000 [mm/min]
Ločljivost os X
0.001 [mm]
Hod osi Z
1150 [mm]
Minimalna hitrost pomika osi Z
0.01 [mm/min]
Največja hitrost hoda os Z
15000 [mm/min]
Usmeritev tabele
+/- 9 [°]
Moč vretena nosilca brusnega kolesa
5.5 [kW]
Kotni hod os B : kotni pomik mize
-20° / +210 [°] [°]
Natančnost indeksiranja osi B
0.001 [°]
Največji premer brusni kamen
400 [mm]
Največja širina brusni kamen
50 [mm]
Izvrtina brusilnega kolesa
127 [mm]
Nos vretena obdelovanca
DIN 55.026 N° 5
Notranji stožec vretena obdelovanca
Morse 4
Največja hitrost vretena obdelovanca
1000 [vrt/min]
Največja dovoljena teža čelne glave med centri
100 [Kg]
Kot vrtenja glave obdelovanca
+/- 45 [°]

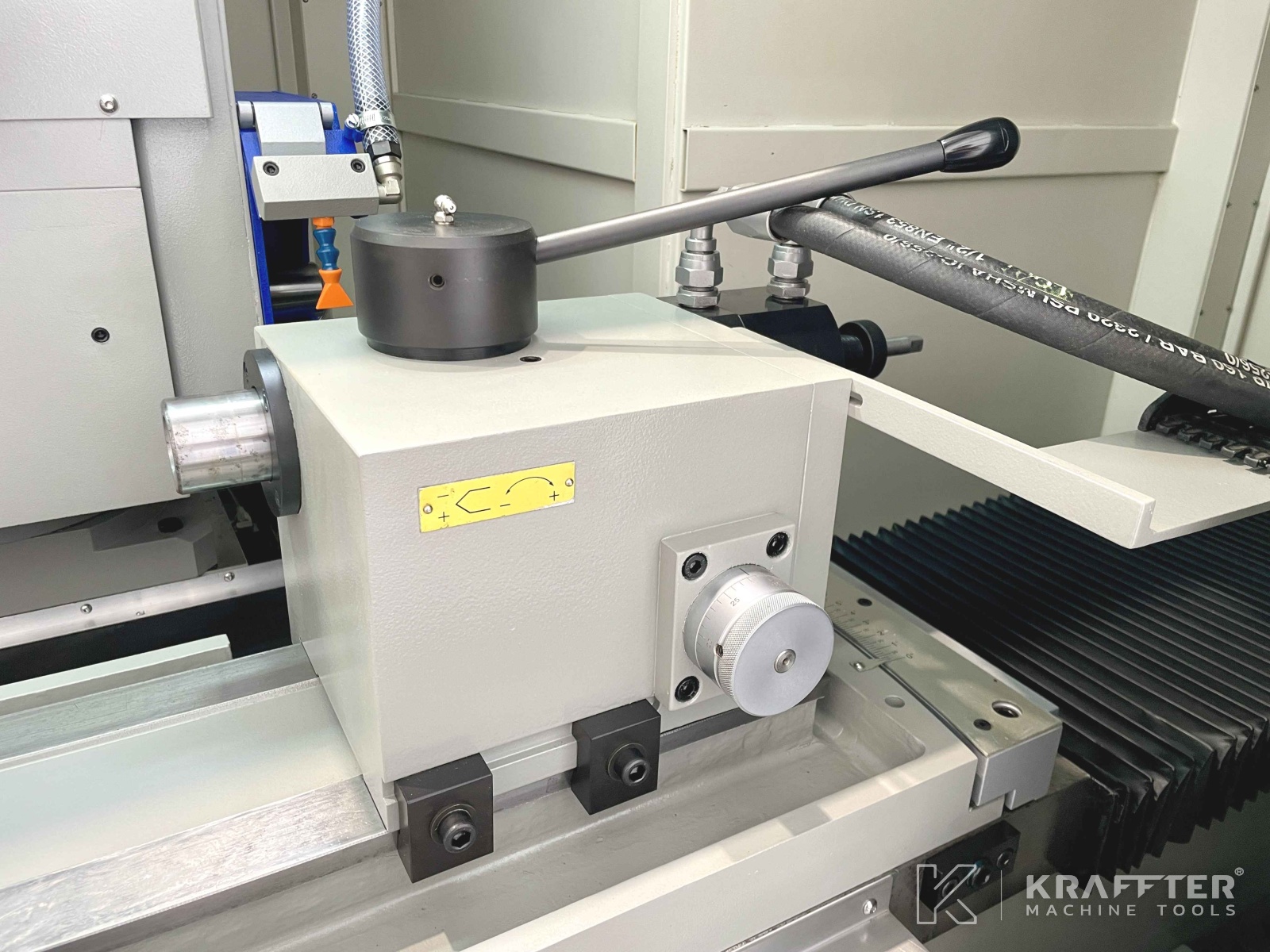

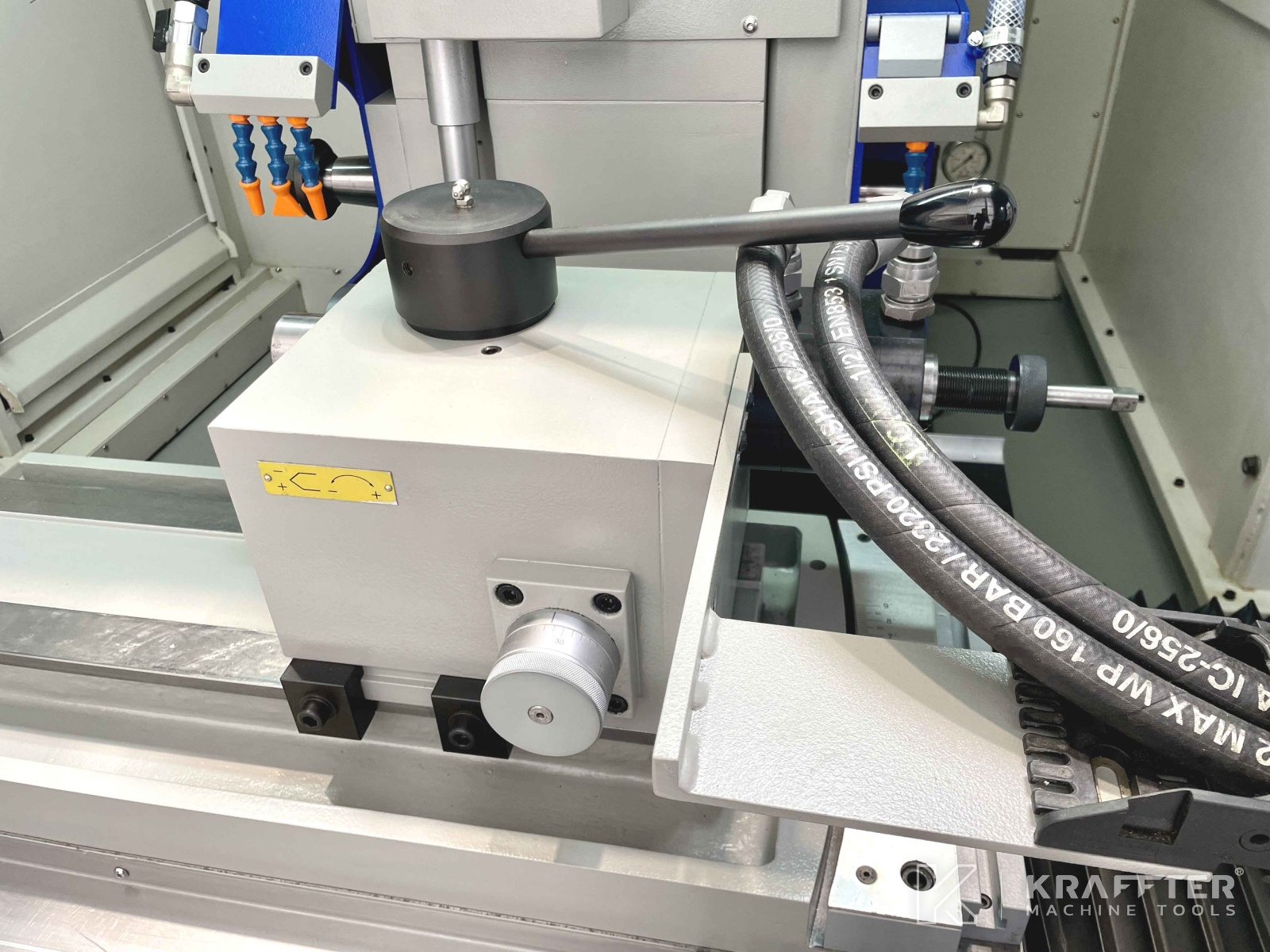

Stožec konjička
Morse 4
Hod pinole konjička
40 [mm]
Premer pinole konjiček
50 [mm]
Fina nastavitev protiopore
+/- 50 [µm]
Pretok črpalke za zalivanje
60 [l/min]
Prostornina rezervoarja za hladilno tekočino
230 [l]
Napajalna napetost
400 [V]
Instalirana moč
30 [kVA]
Uteži
4500 [Kg]
Dodatne informacije
ELEKTRONSKI IN MERILNI PRIBOR:
-Steklena skala za os Z
-Stekleno merilo v osi X
-Vzdrževanje na daljavo za krmilnike FANUC

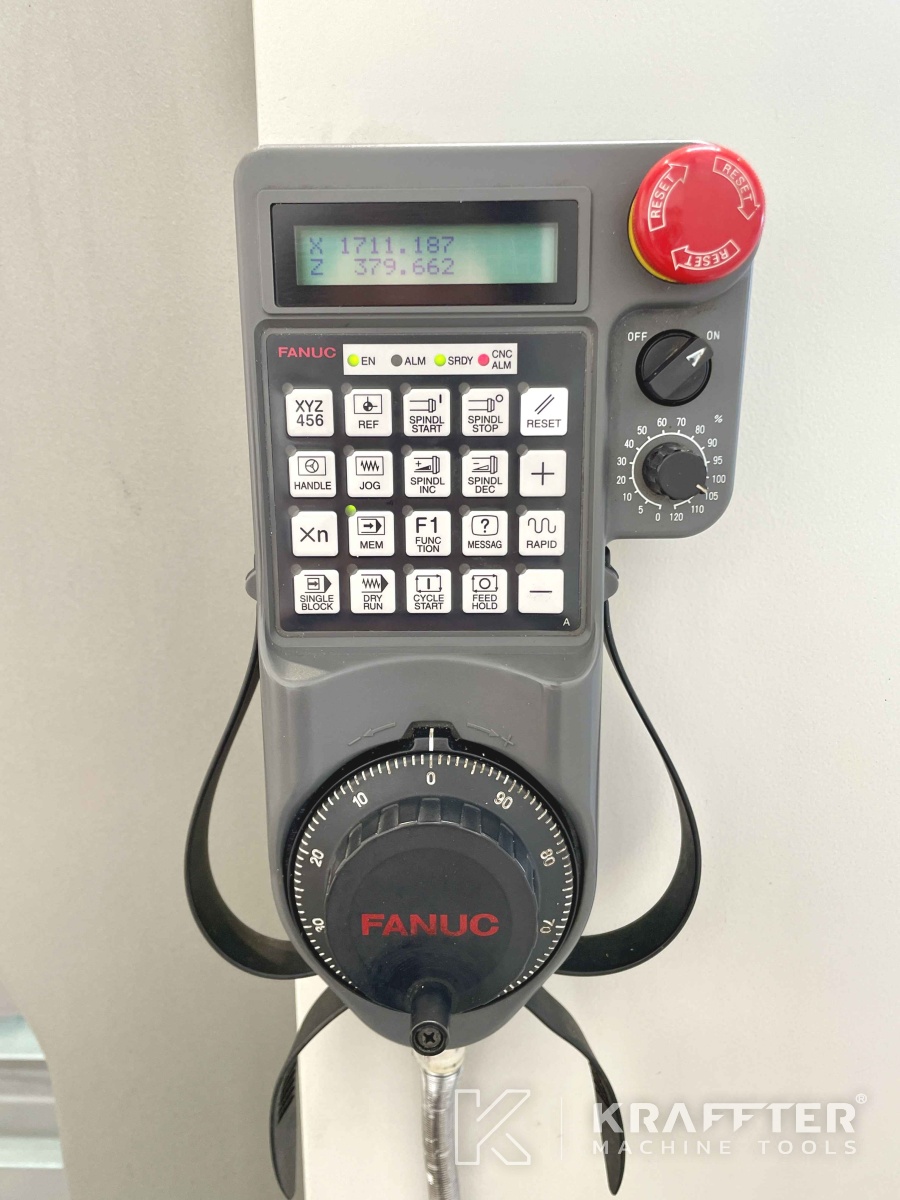

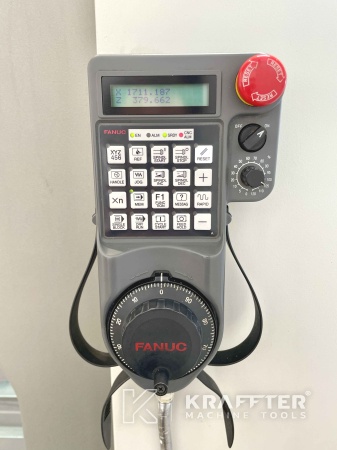

-Daljinski upravljalnik FANUC
-Osni tipalo RENISHAW za vzdolžno pozicioniranje obdelovanca, vgrajeno v glavo kolesa
-Interpolacija osi C in X za izdelavo trochoidnih oblik
-Zaznavanje GAP (hitro približevanje) in CRASH (preprečevanje trčenja), ki ga upravlja poraba motorja kolesa (za 2 kolesi)

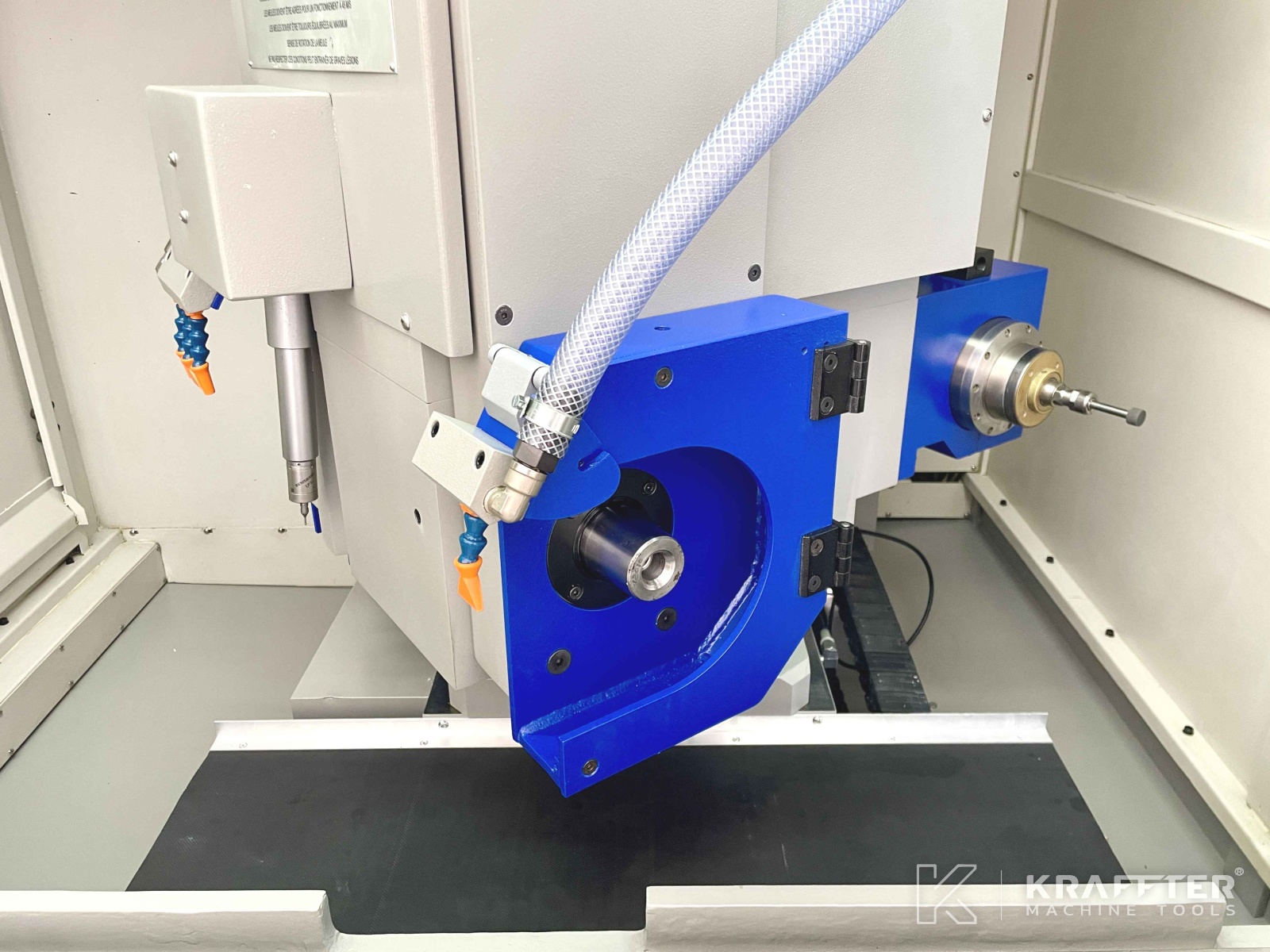

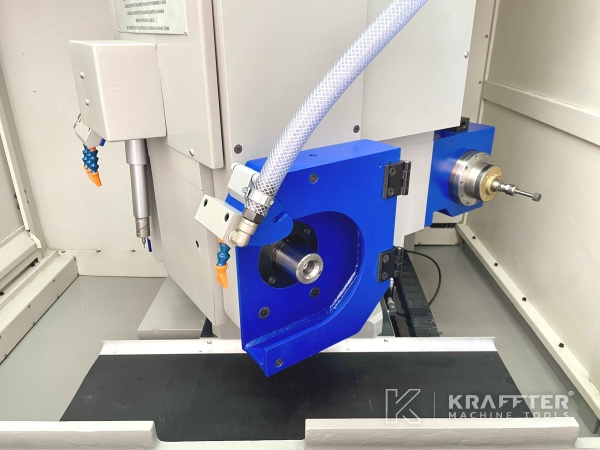

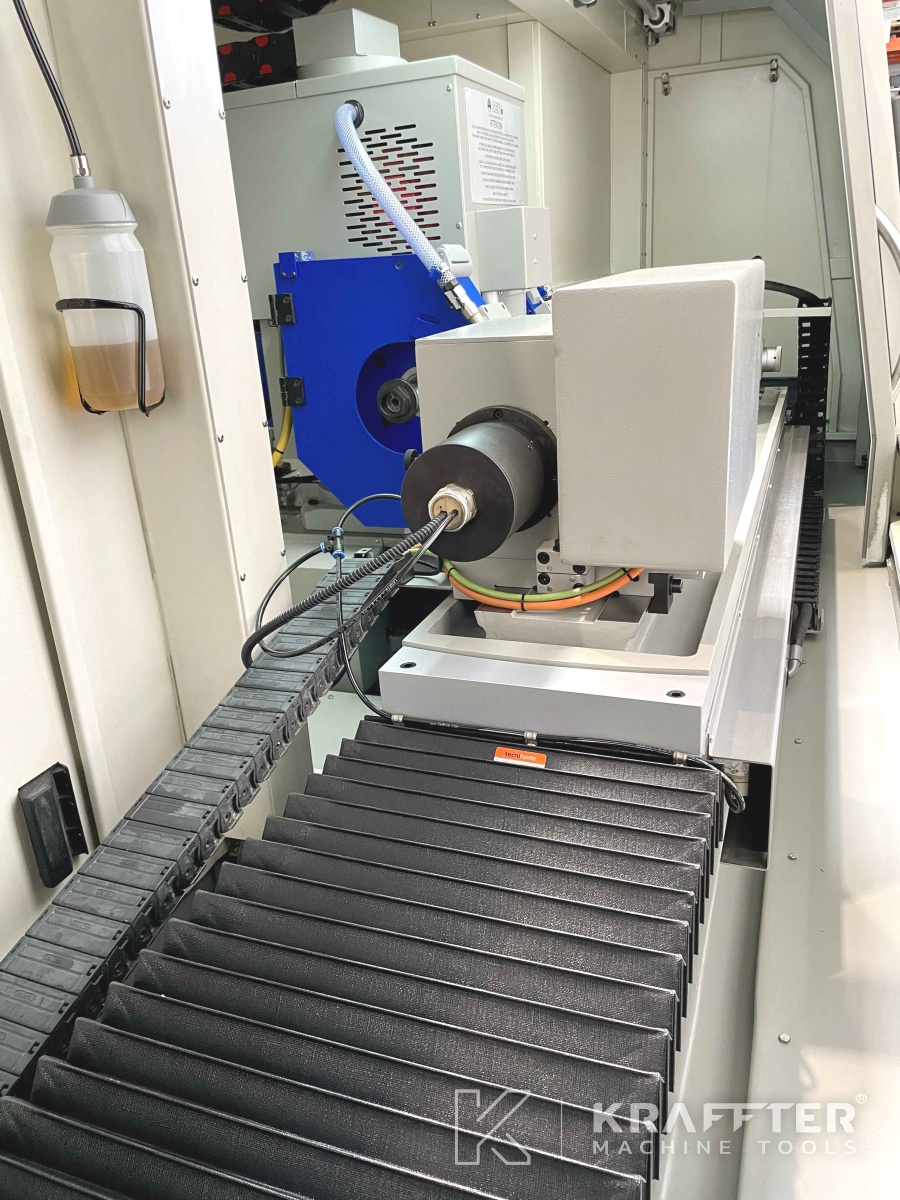

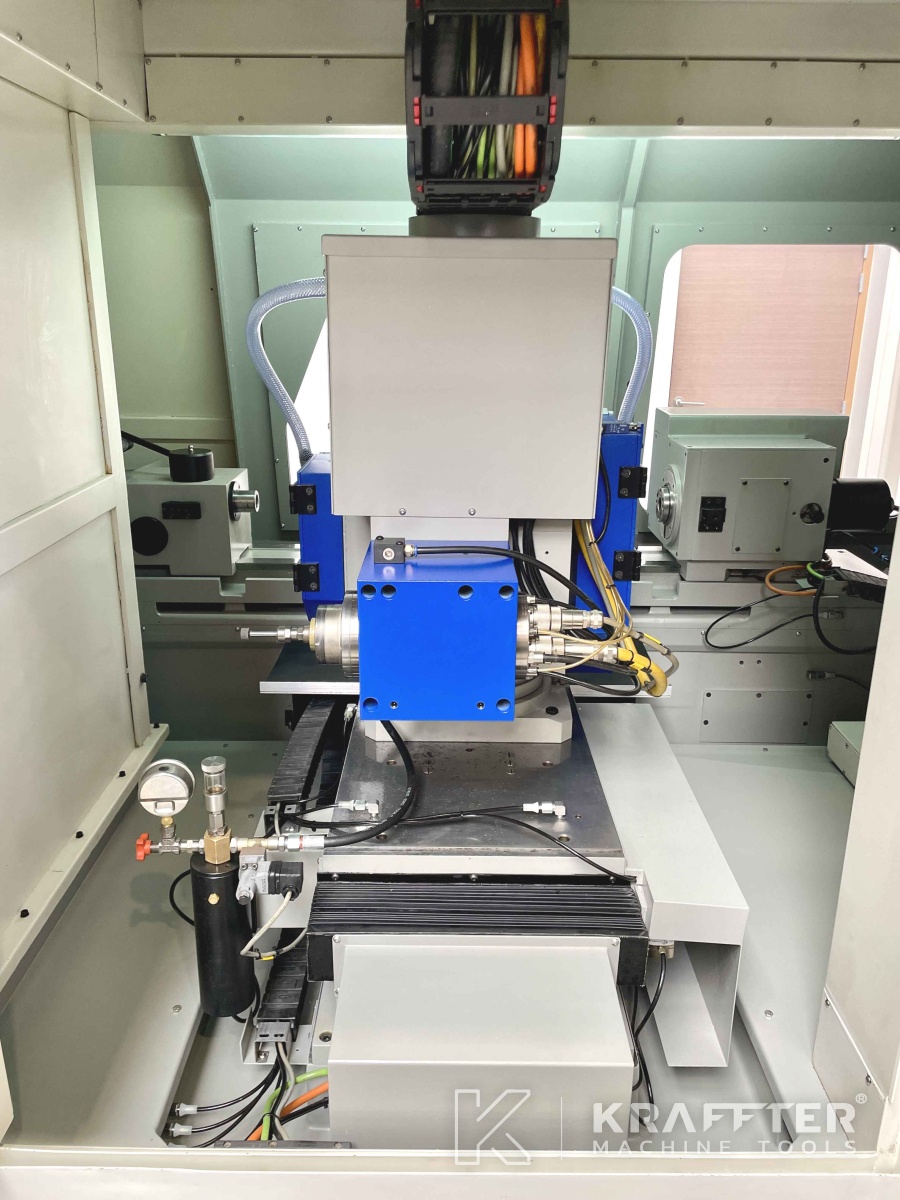

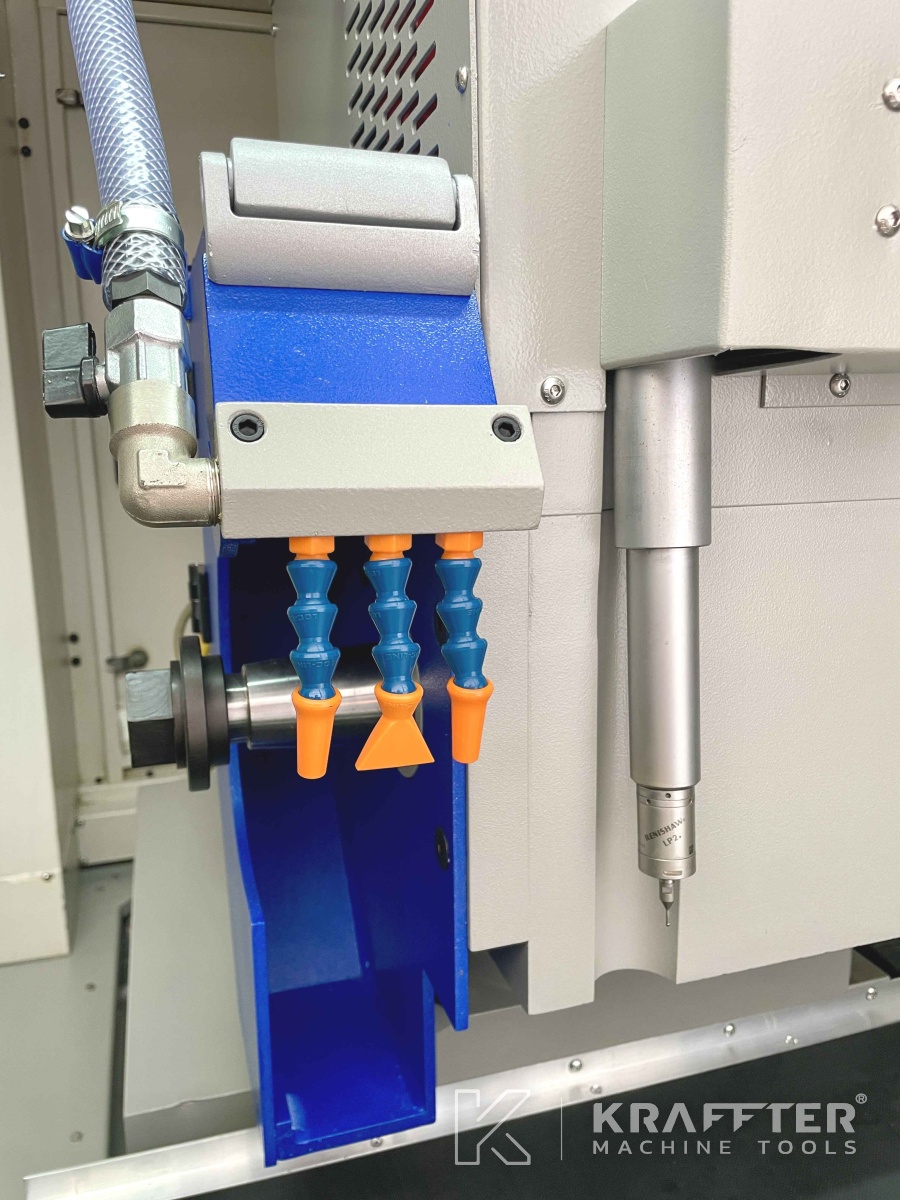

DODATNA OPREMA ZA GLAVO KOLESA:

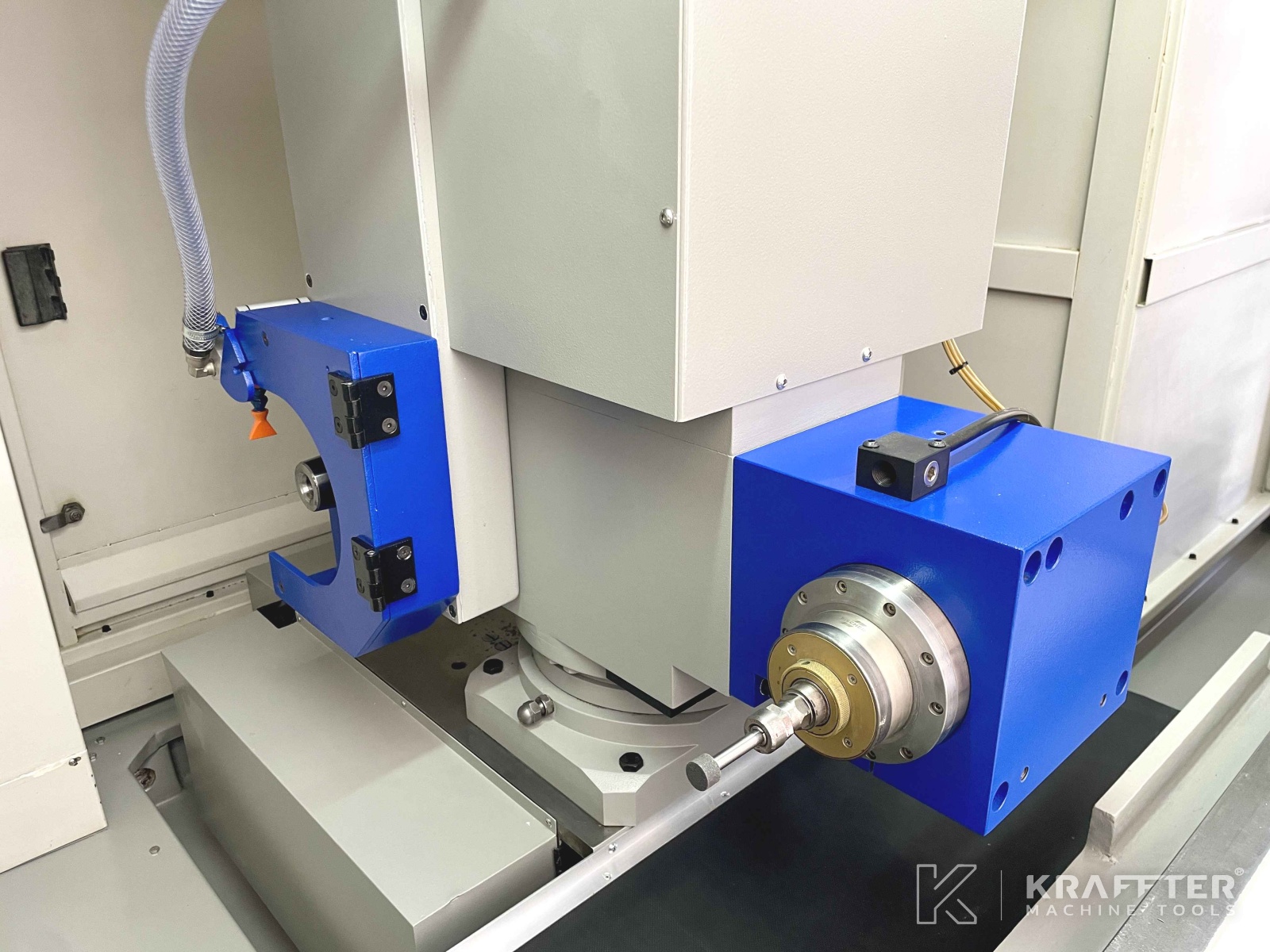

-Os B z avtomatsko orientacijo -20°/+210 [°] - ločljivost 0,001 [°] za čelno, konično ali notranje brušenje
-Desni brusilni kolut Ø250 x 30 x 127 [mm]

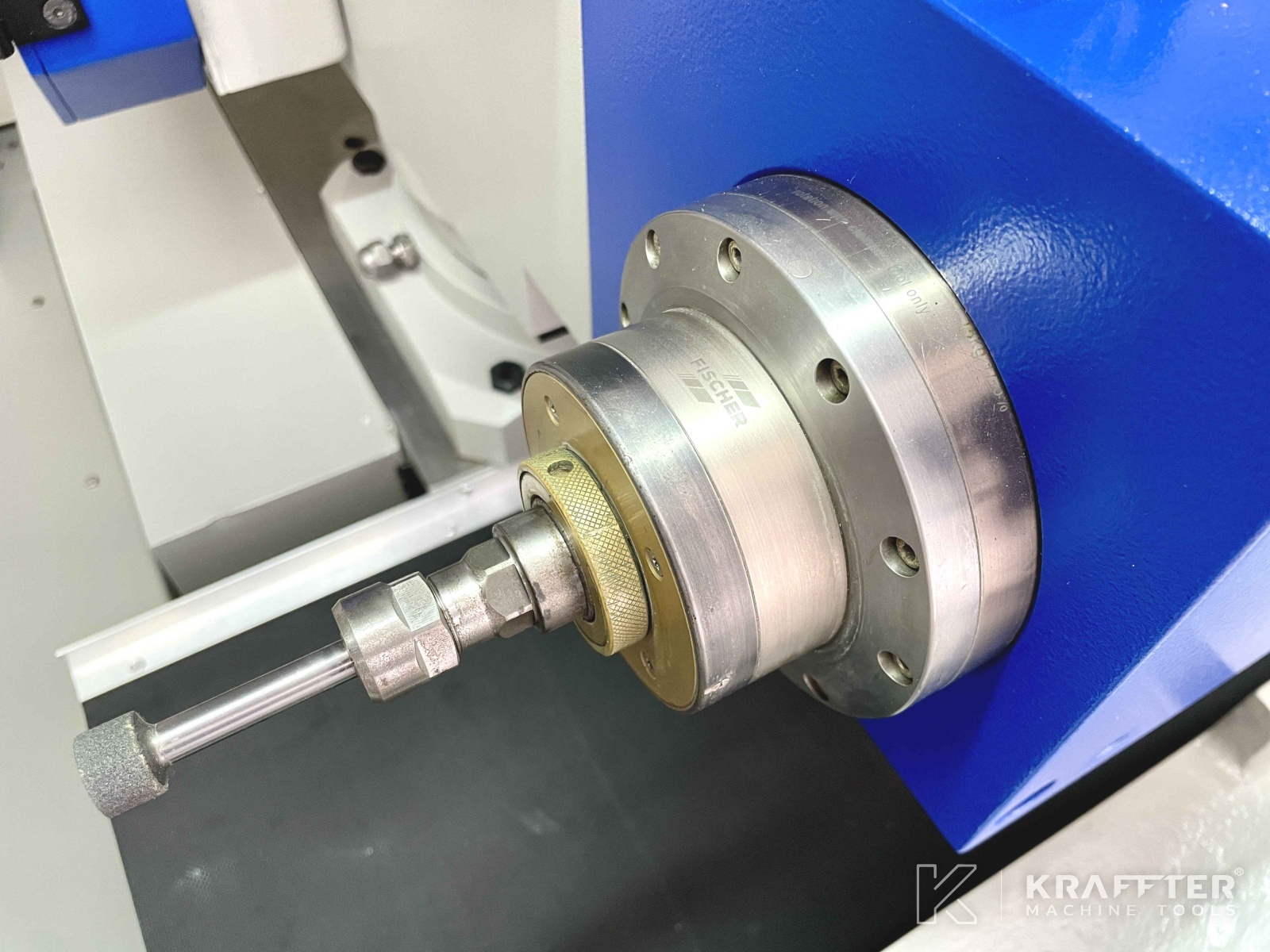

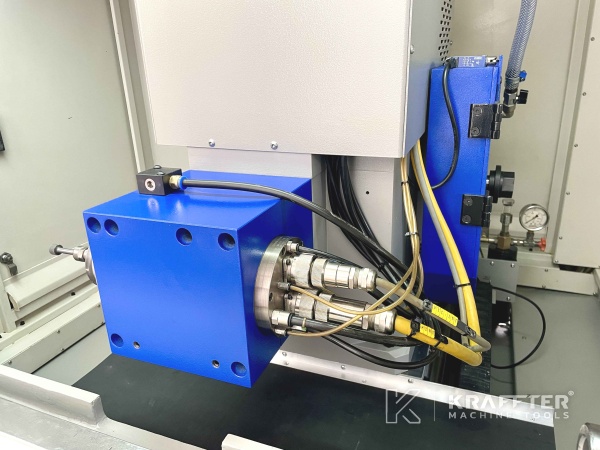

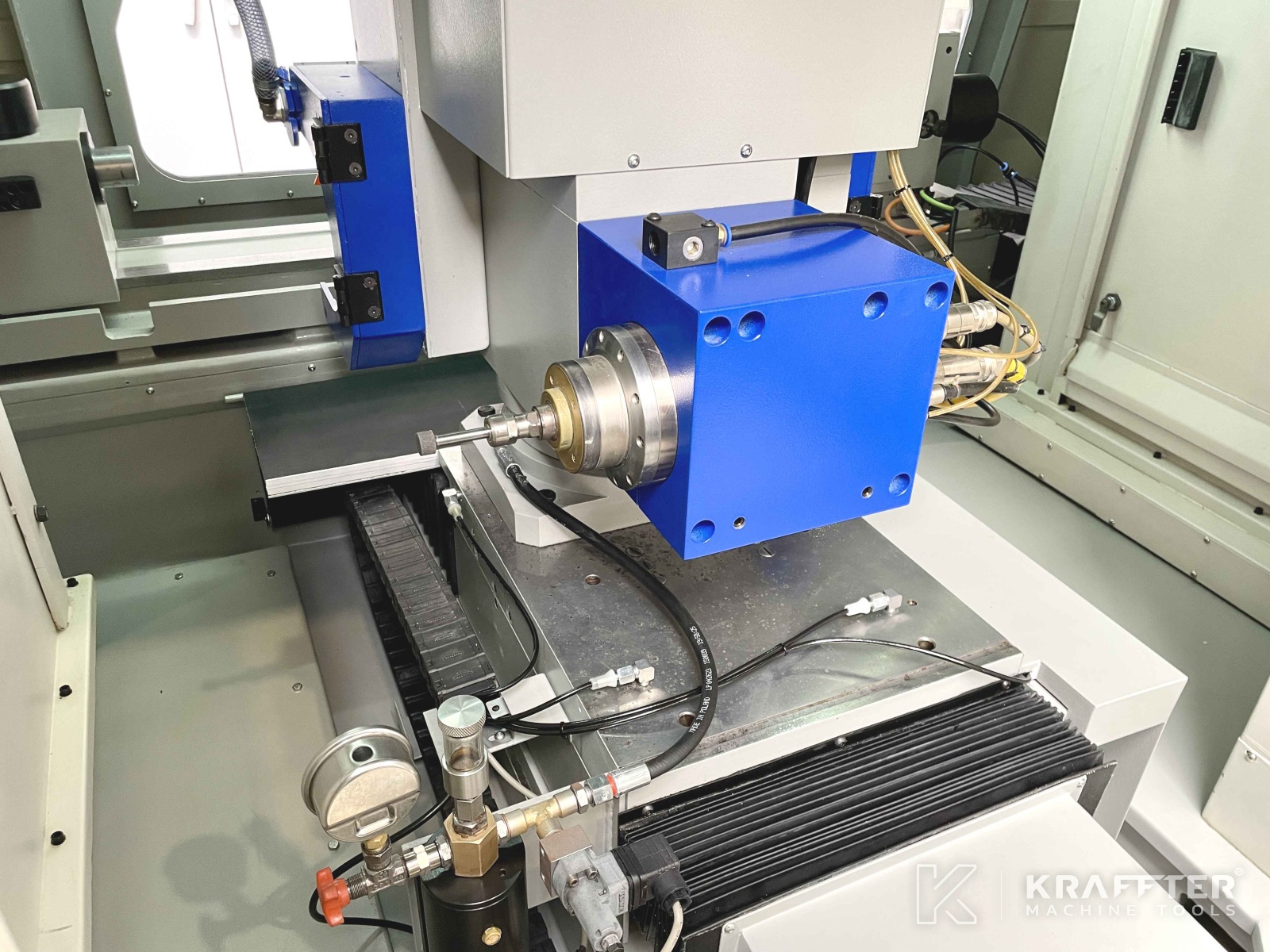

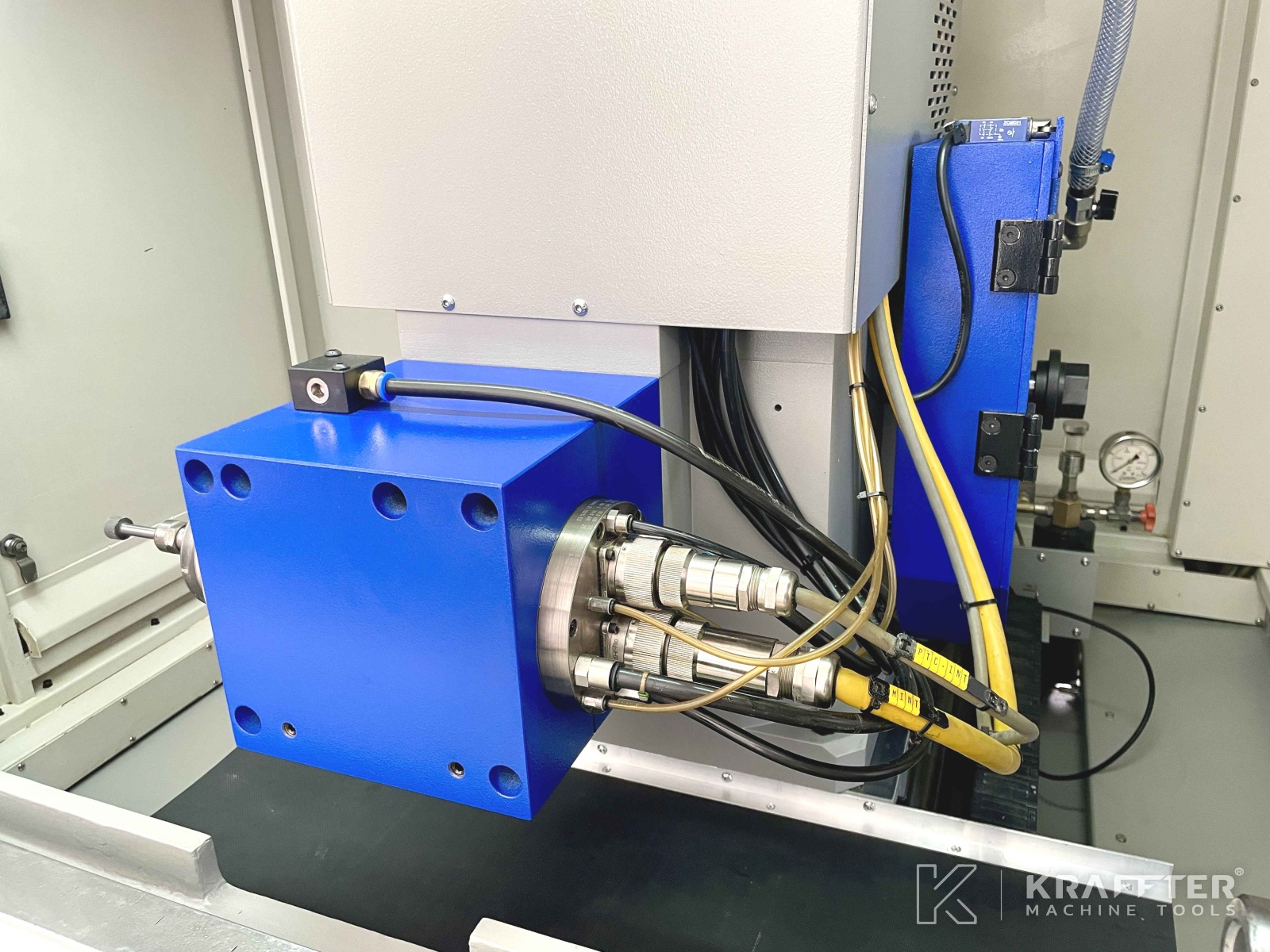

-Notranje elektrovreteno FISCHER tipa MF - Ø120 [mm] - 60'000 [rpm] - 10 [Kw] - HSK C25
-Hladilnik, mazalna enota za vreteno FISCHER
-Hidrostatični drsniki na osi X za zmanjšanje učinka zdrsa pri uporabi osi C (vključen hidravlični agregat)

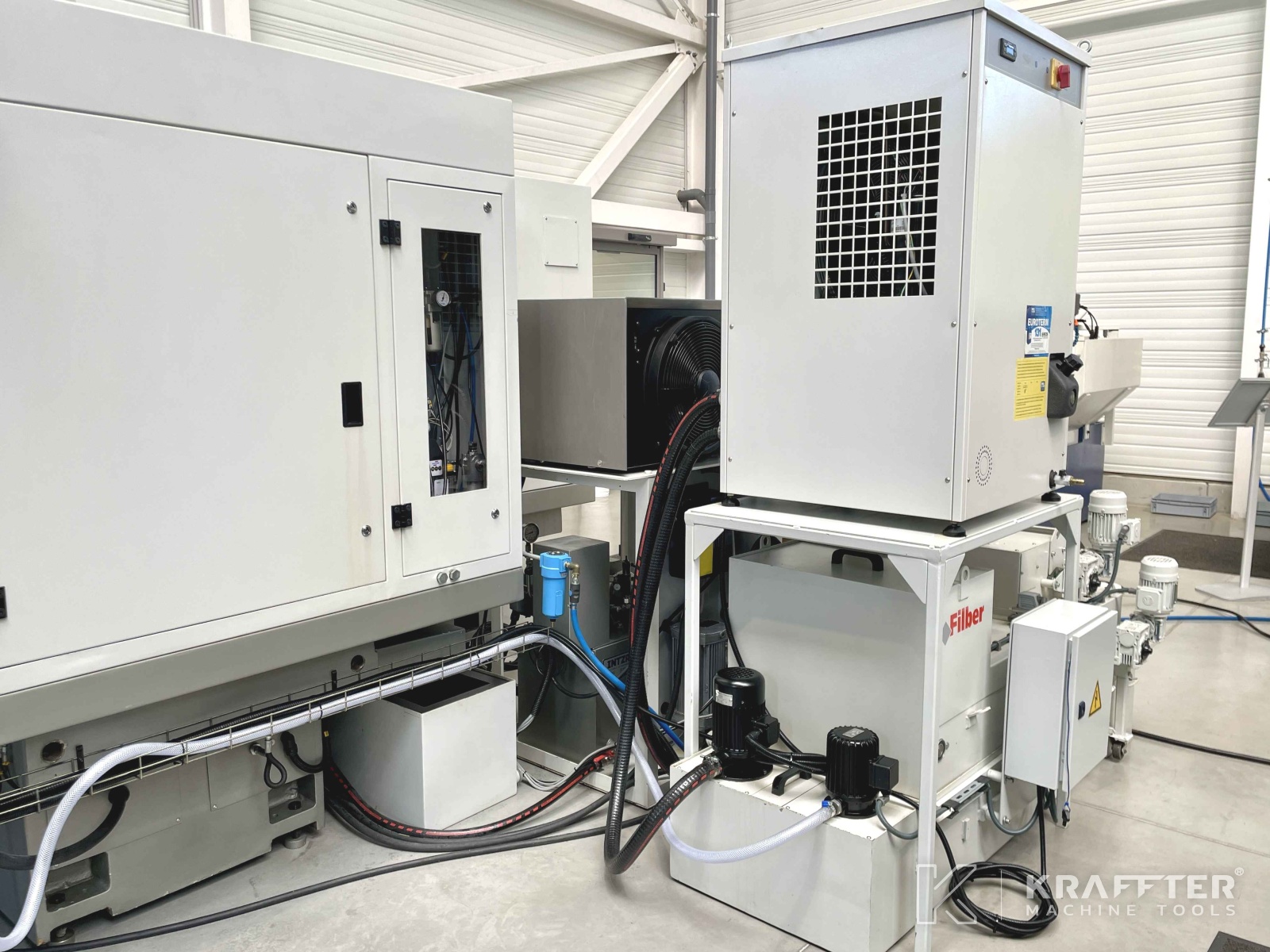

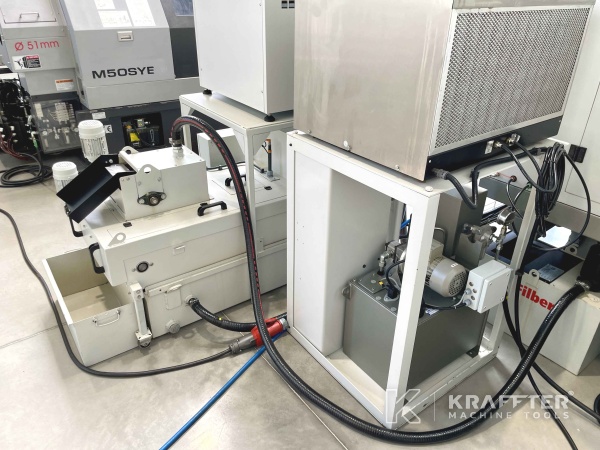

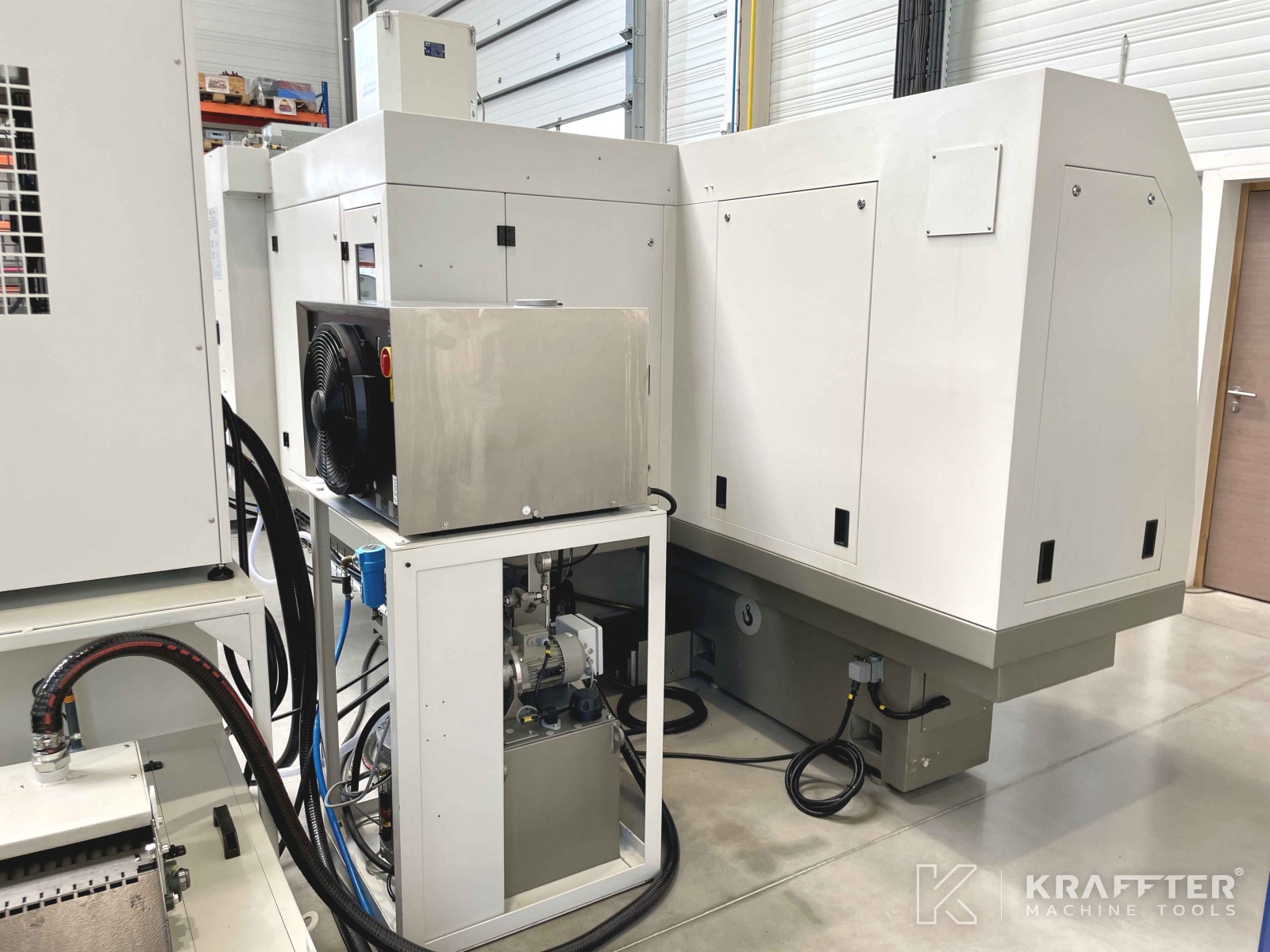

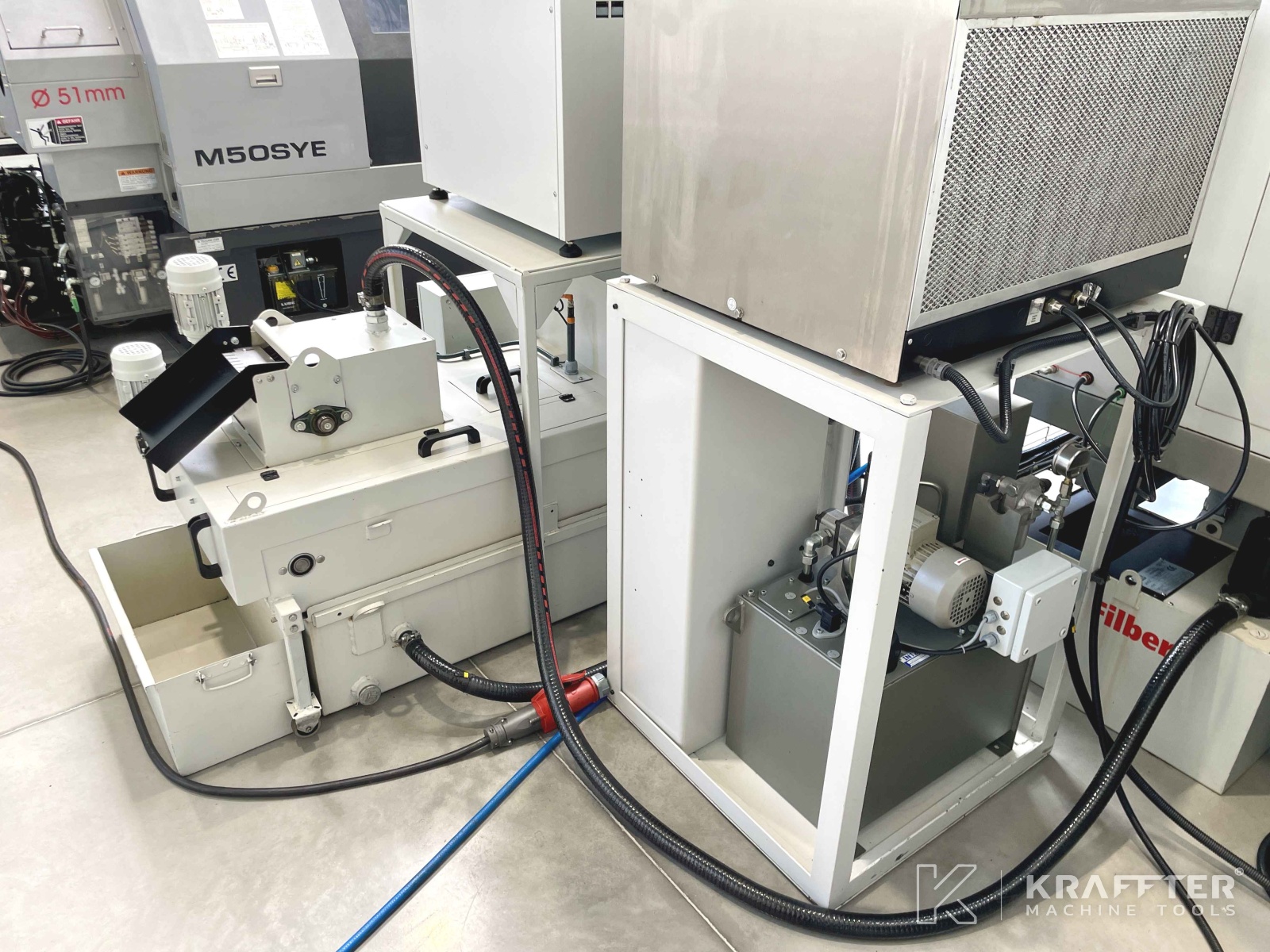

PRIBOR ZA HLADILNO SREDSTVO:

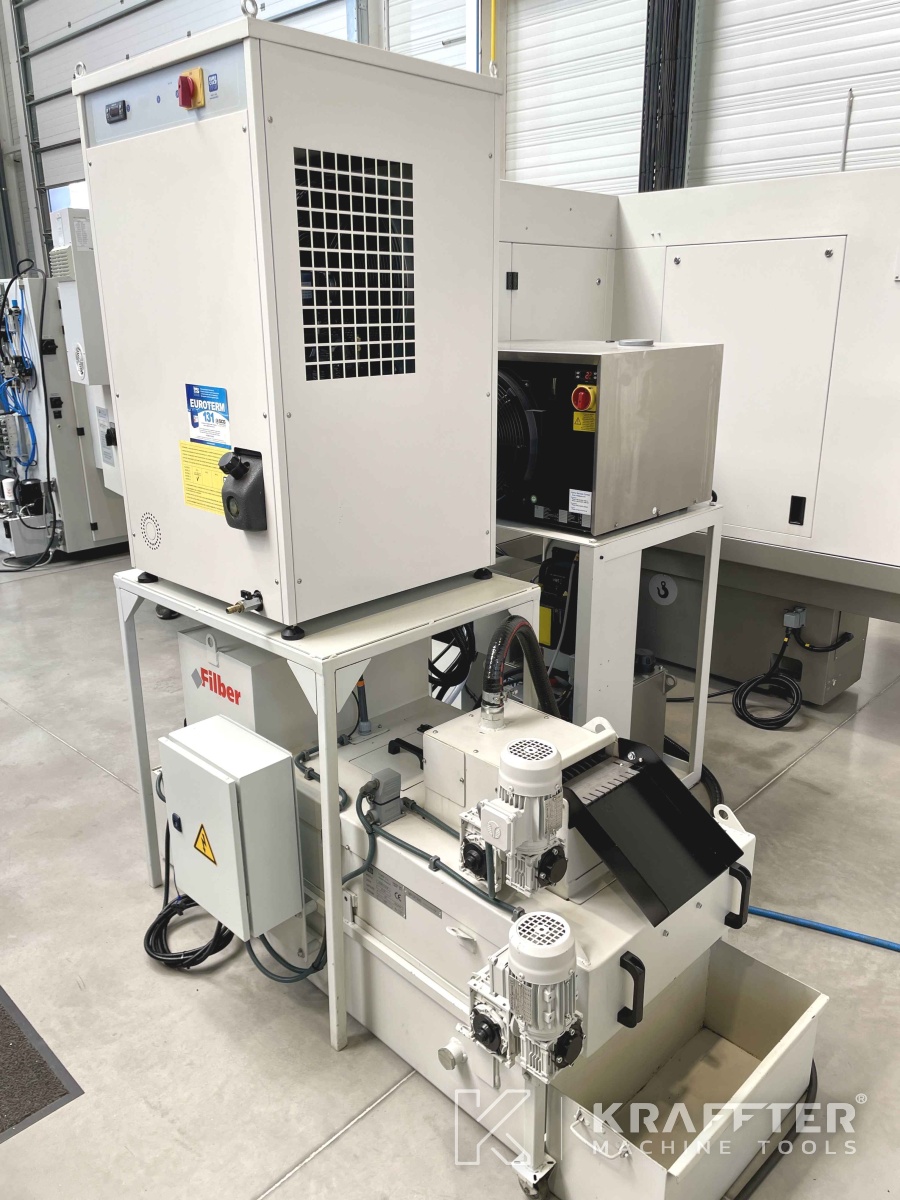

-Rezervoar hladilne tekočine 230 [l] s papirno filtracijo in magnetnim separatorjem
-Naprava za odvajanje megle

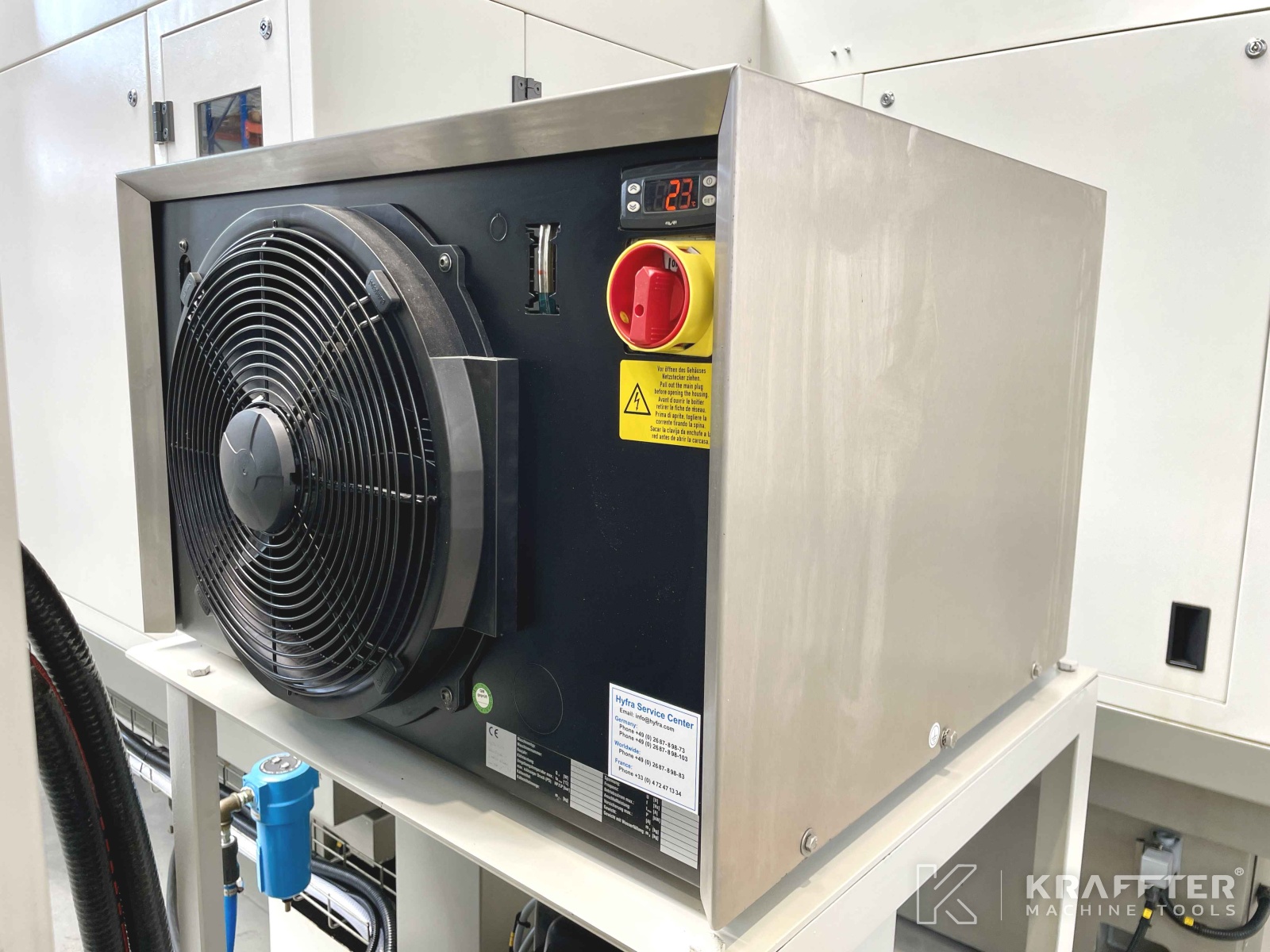

-Naprava za hlajenje razpršene tekočine 2.4 [Kw]

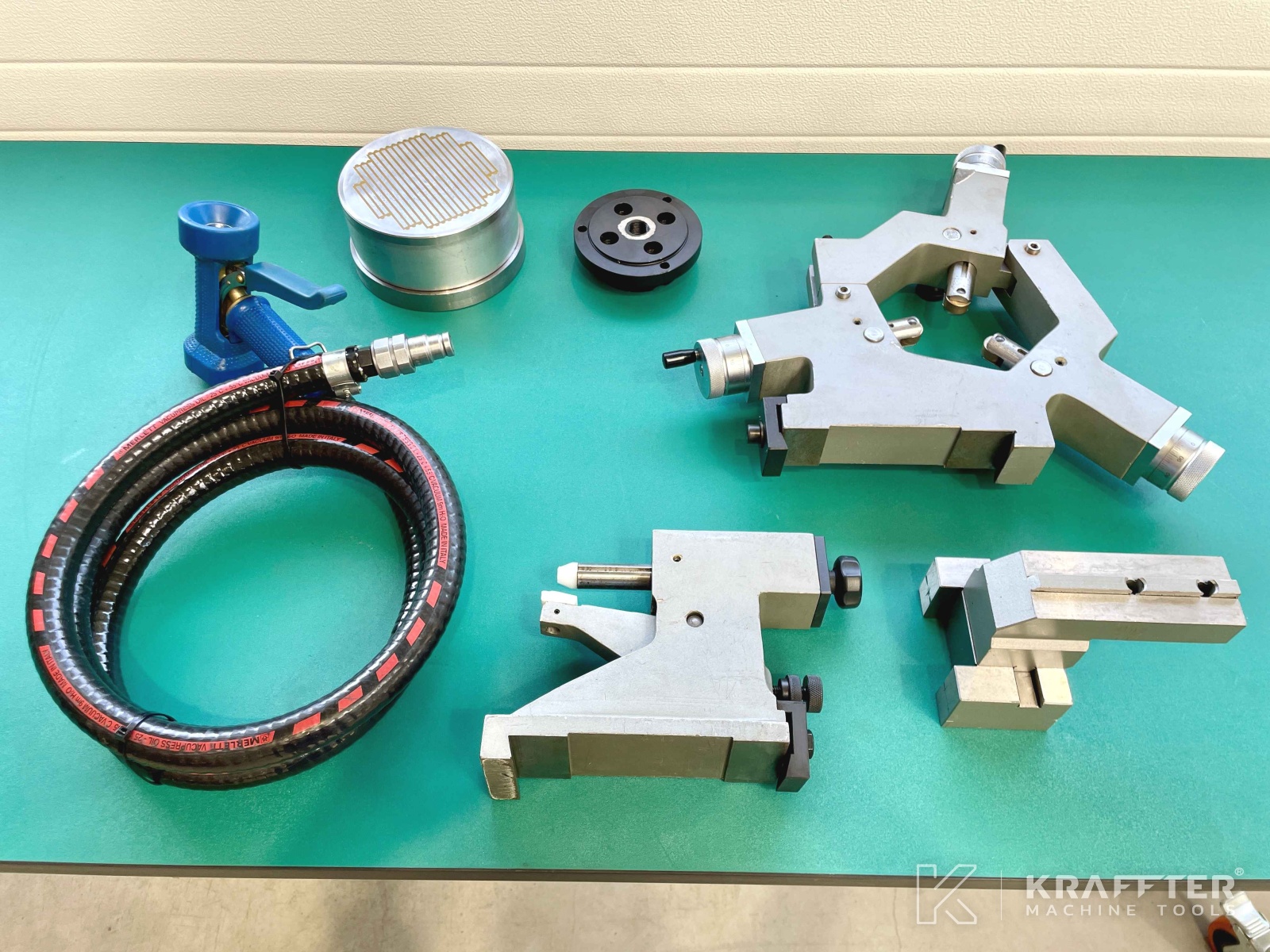

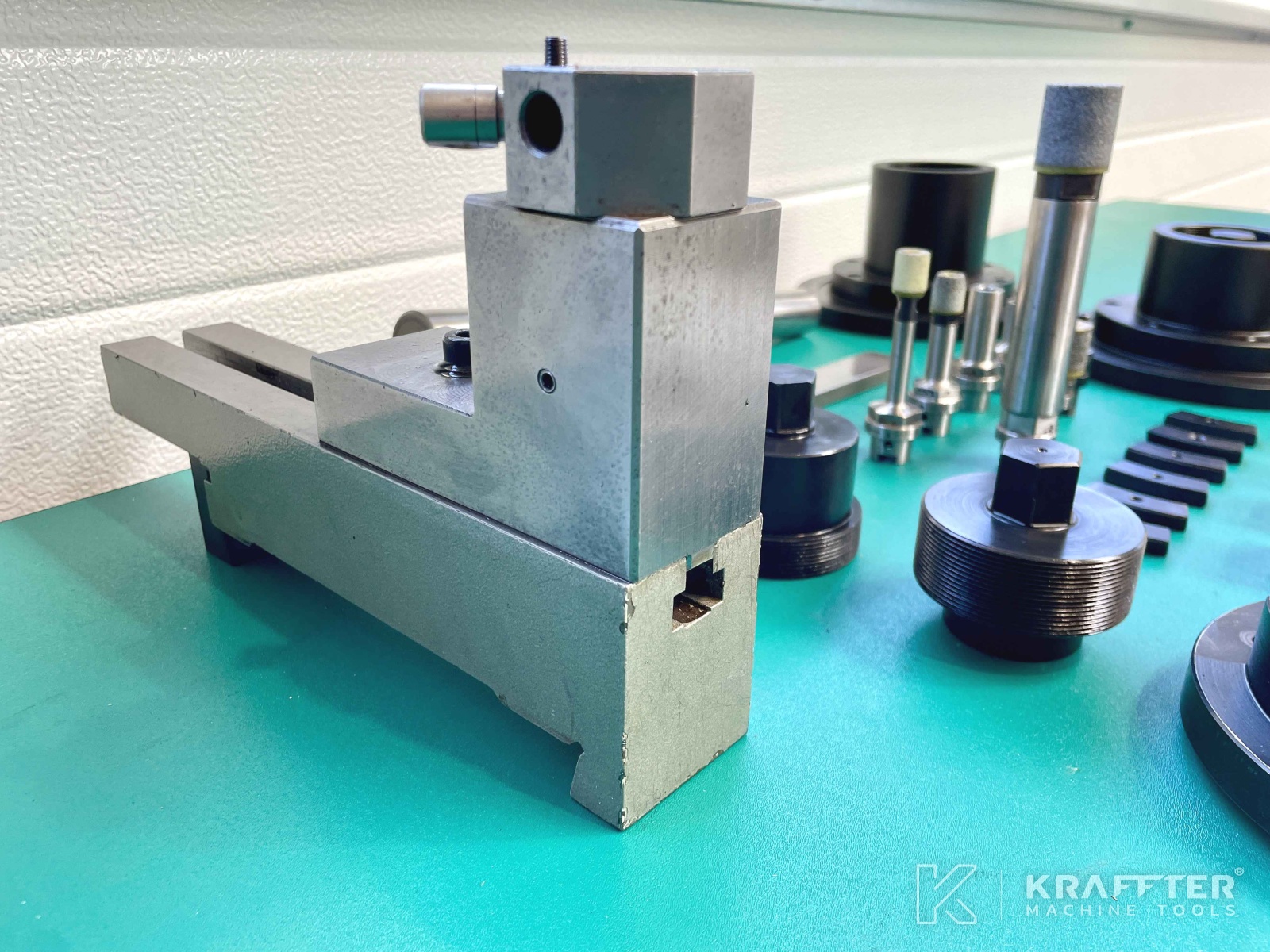

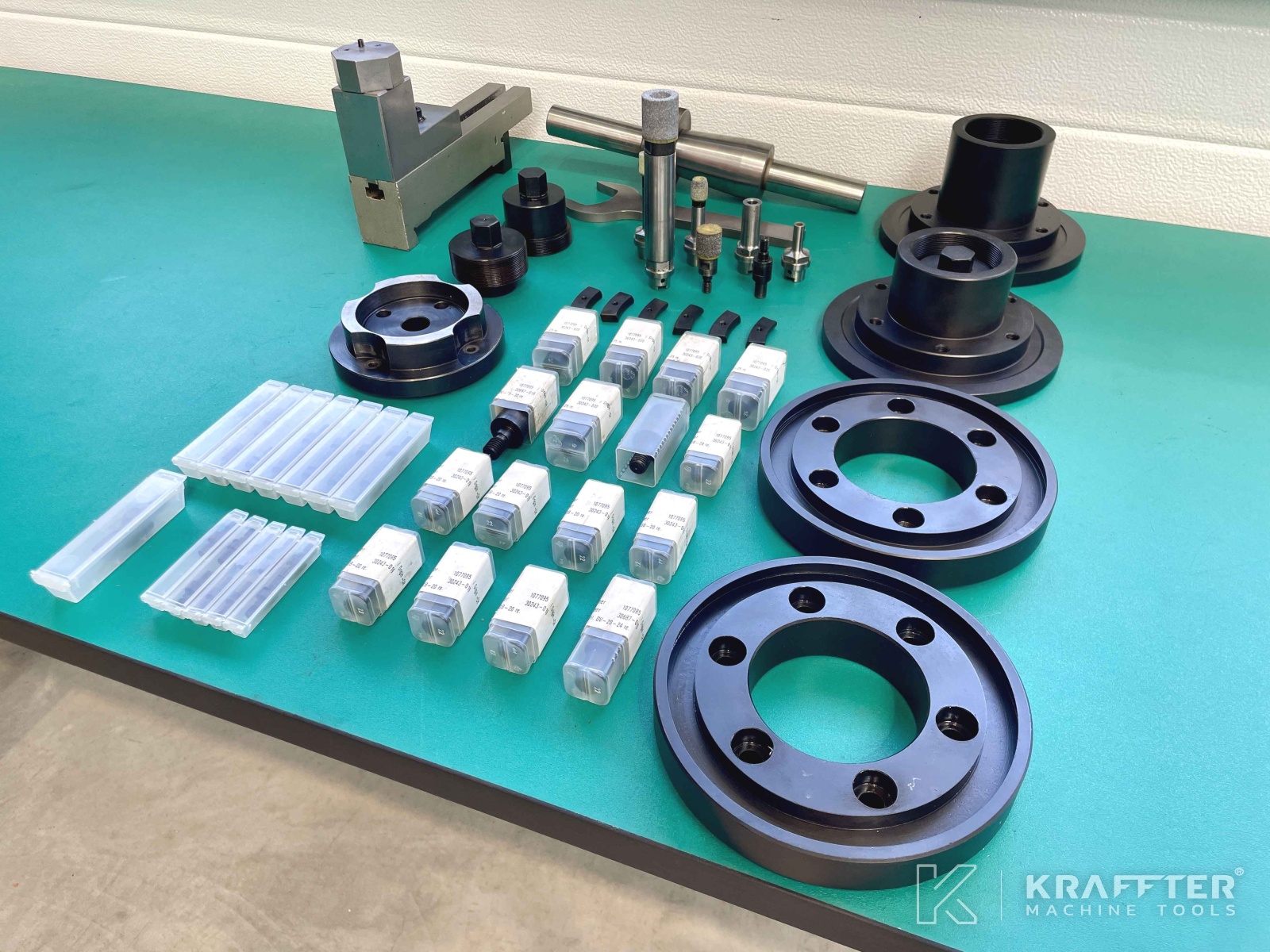

DODATNA OPREMA/ORODJE:
x1 ročno upravljana magnetna plošča Ø160 [mm]

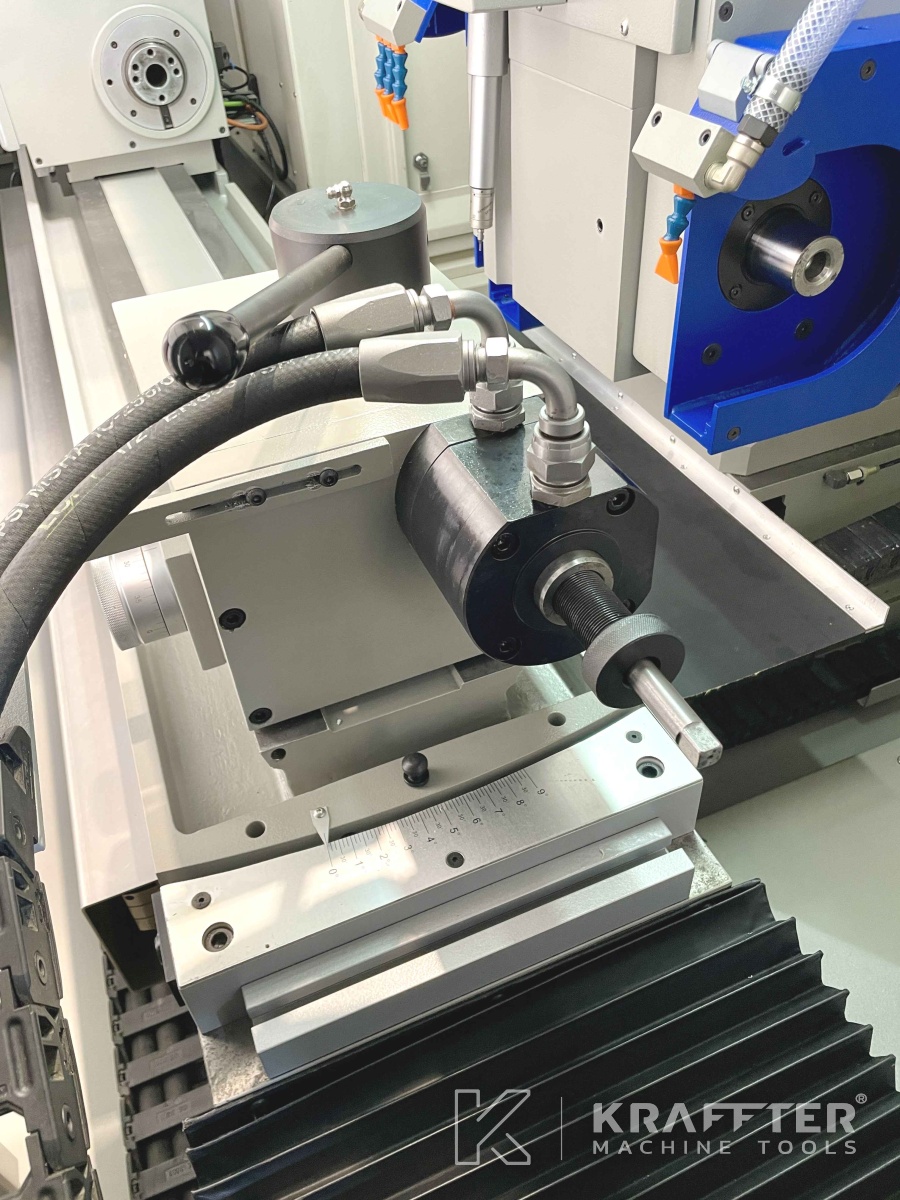

x1 2-ključna natančna stabilna opora Ø10 do 110 [mm] višina konice 140 [mm]
x1 3-ključna natančna stabilna opora Ø10 do 110 [mm] višina konice 140 [mm] z mikrometričnim podajanjem
x1 namizni diamantni rezalnik

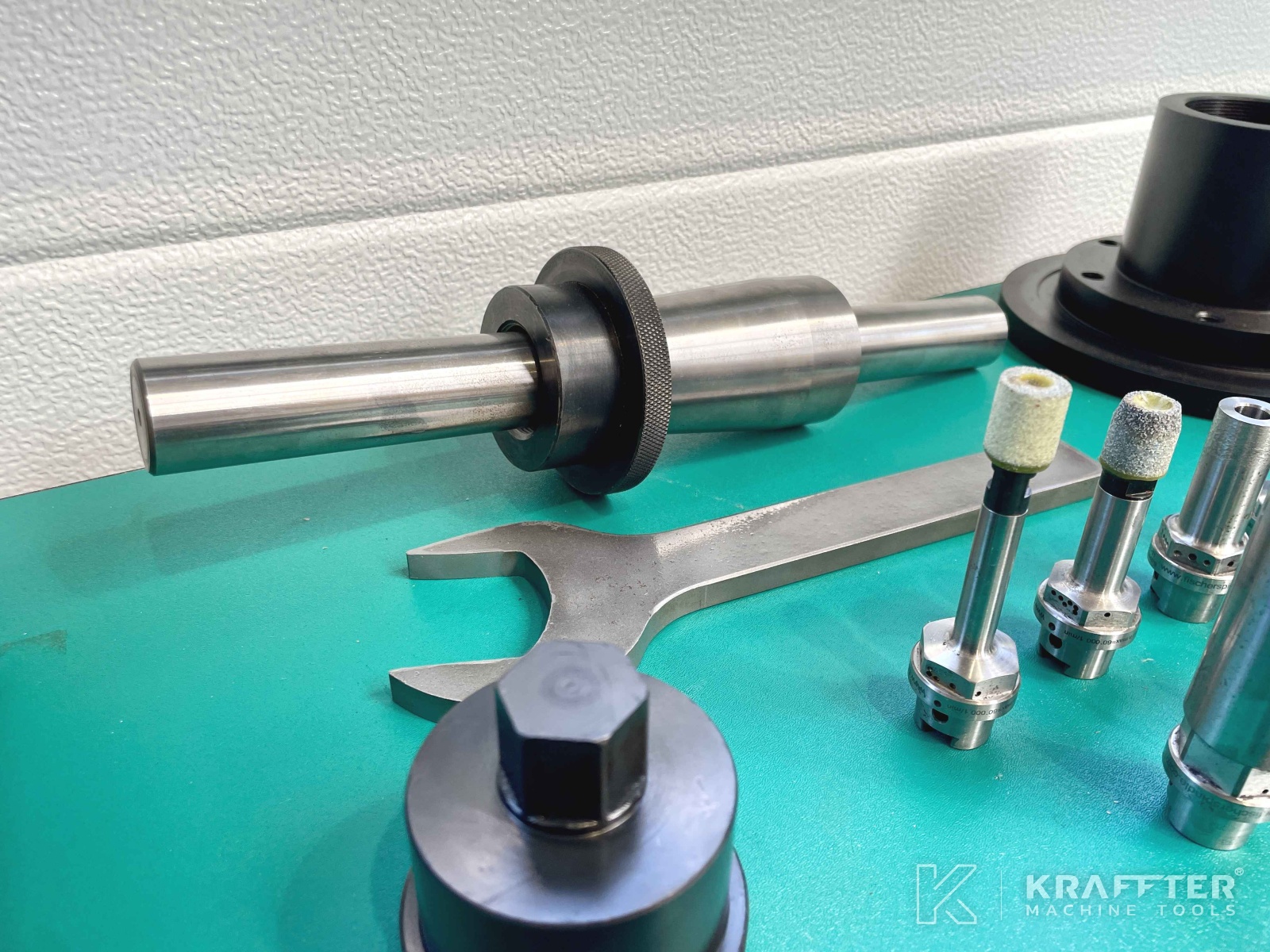

x1 gred za uravnoteženje kolesa
x2 prirobnice kolesa
x6 vpenjal za držalo kolesa (HSK C25)
x2 kompleta izravnalnih uteži
Različna dodatna oprema
