Prodano
Vrsta stroja : CNC rezkalni stroj
Blagovna znamka : FEHLMANN
N° de stock: 20690-018

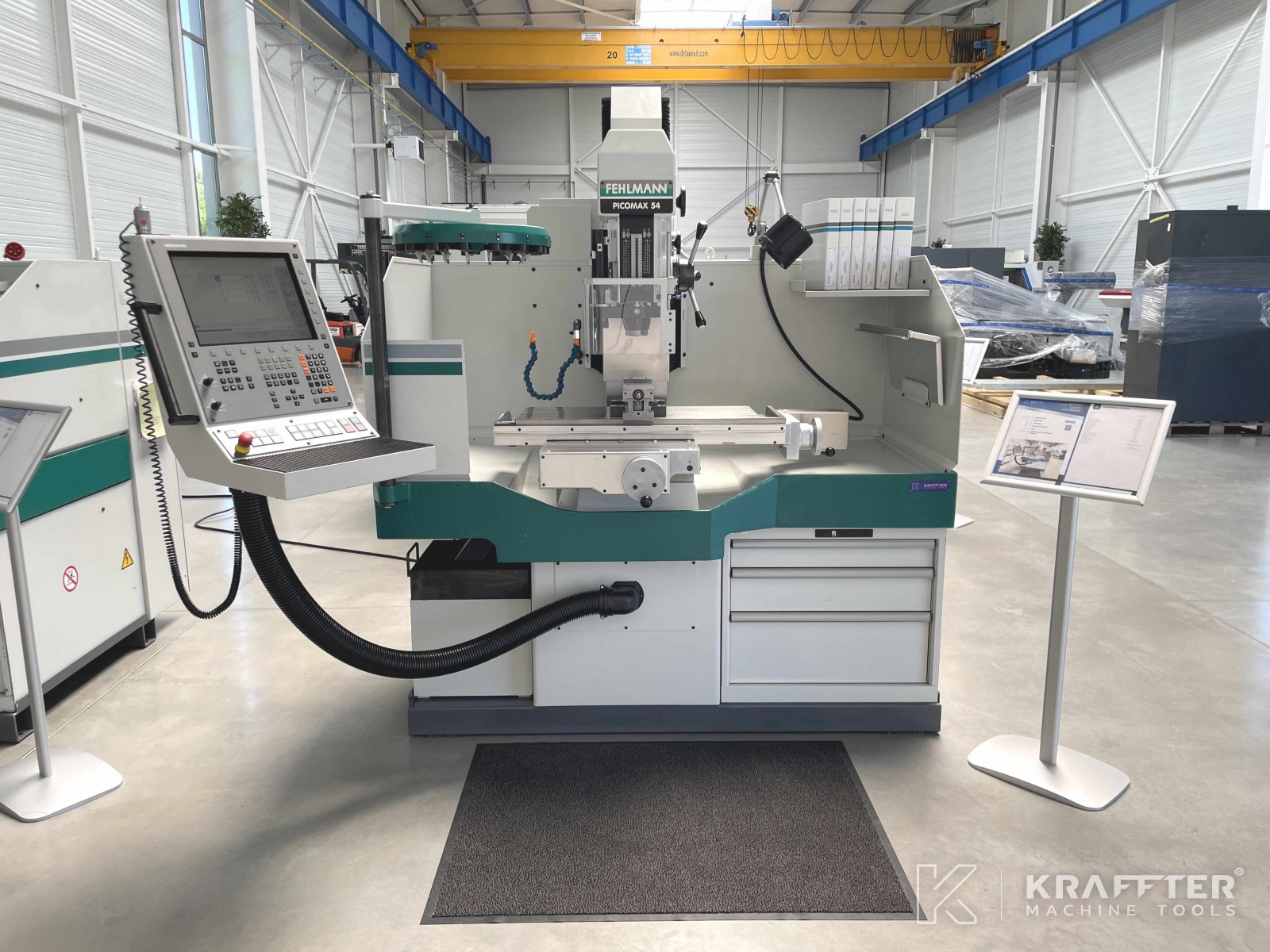

Model : Picomax 54 TNC 320
Leto : 2008
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije

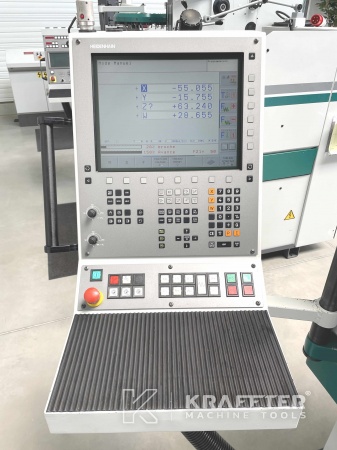

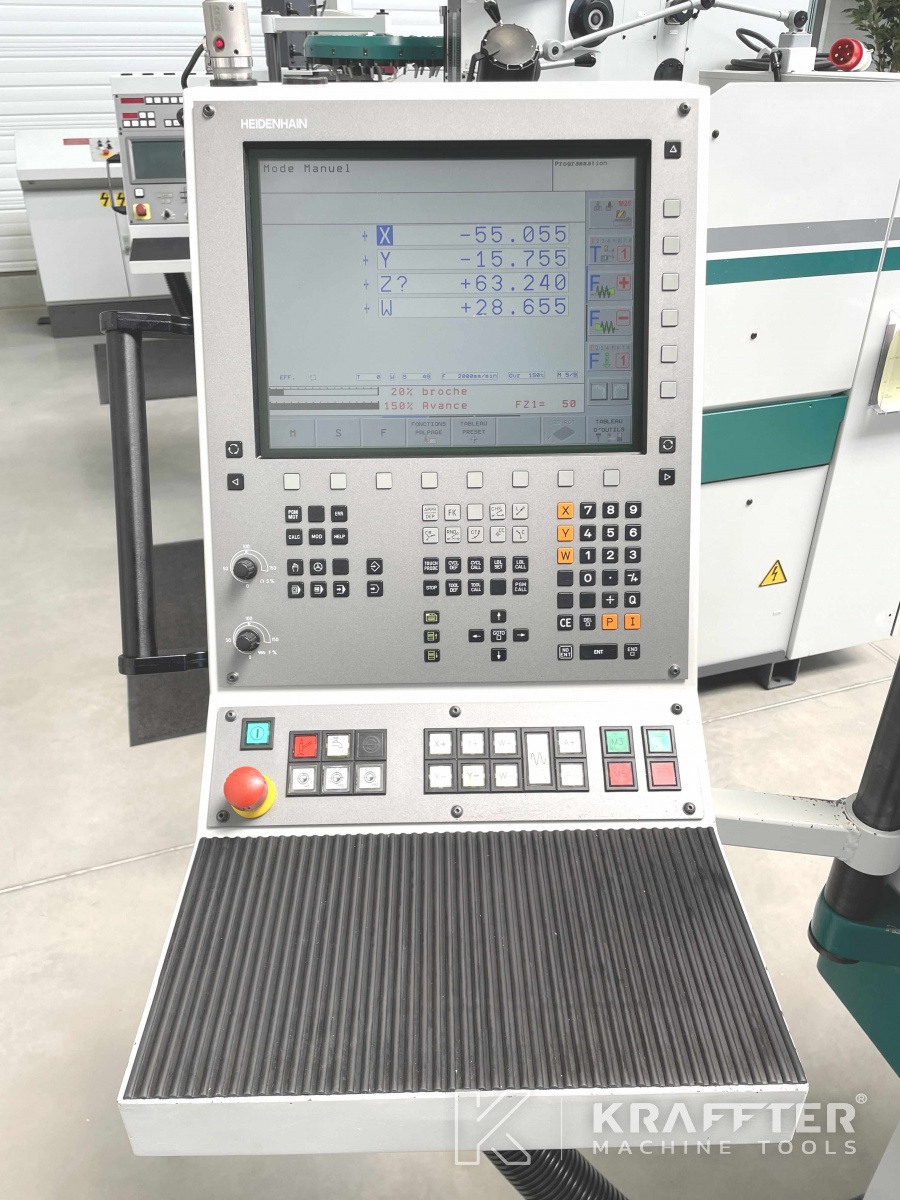

Vrsta CNC
HEIDENHAIN TNC 320
Število osi
3
Hod osi X
500 [mm]
Hod osi Y
260 [mm]
Hod osi Z
490 [mm]
Hod pinole za vrtanje
160 [mm]
Največja razdalja med vretenom in mizo
610 [mm]

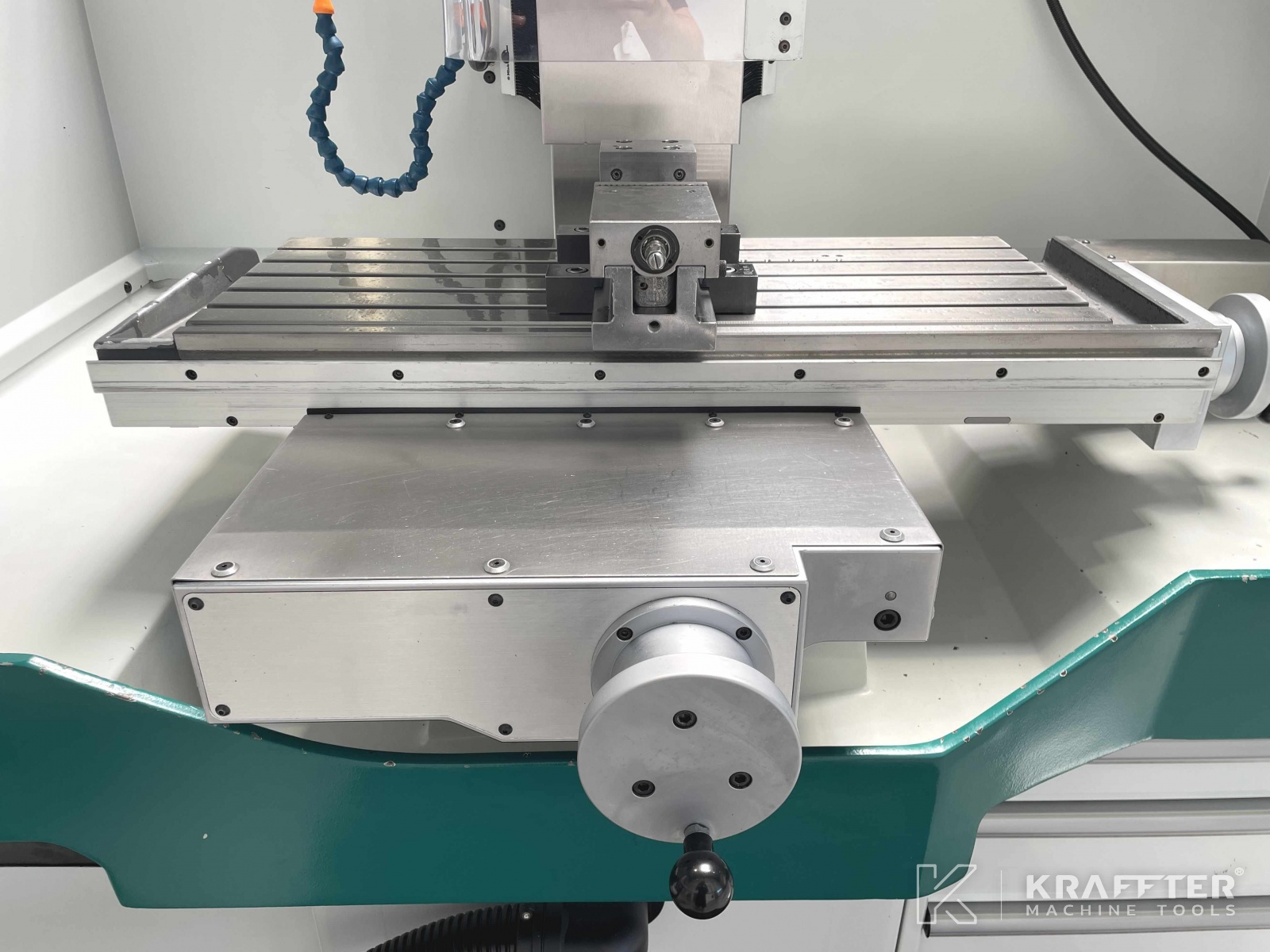

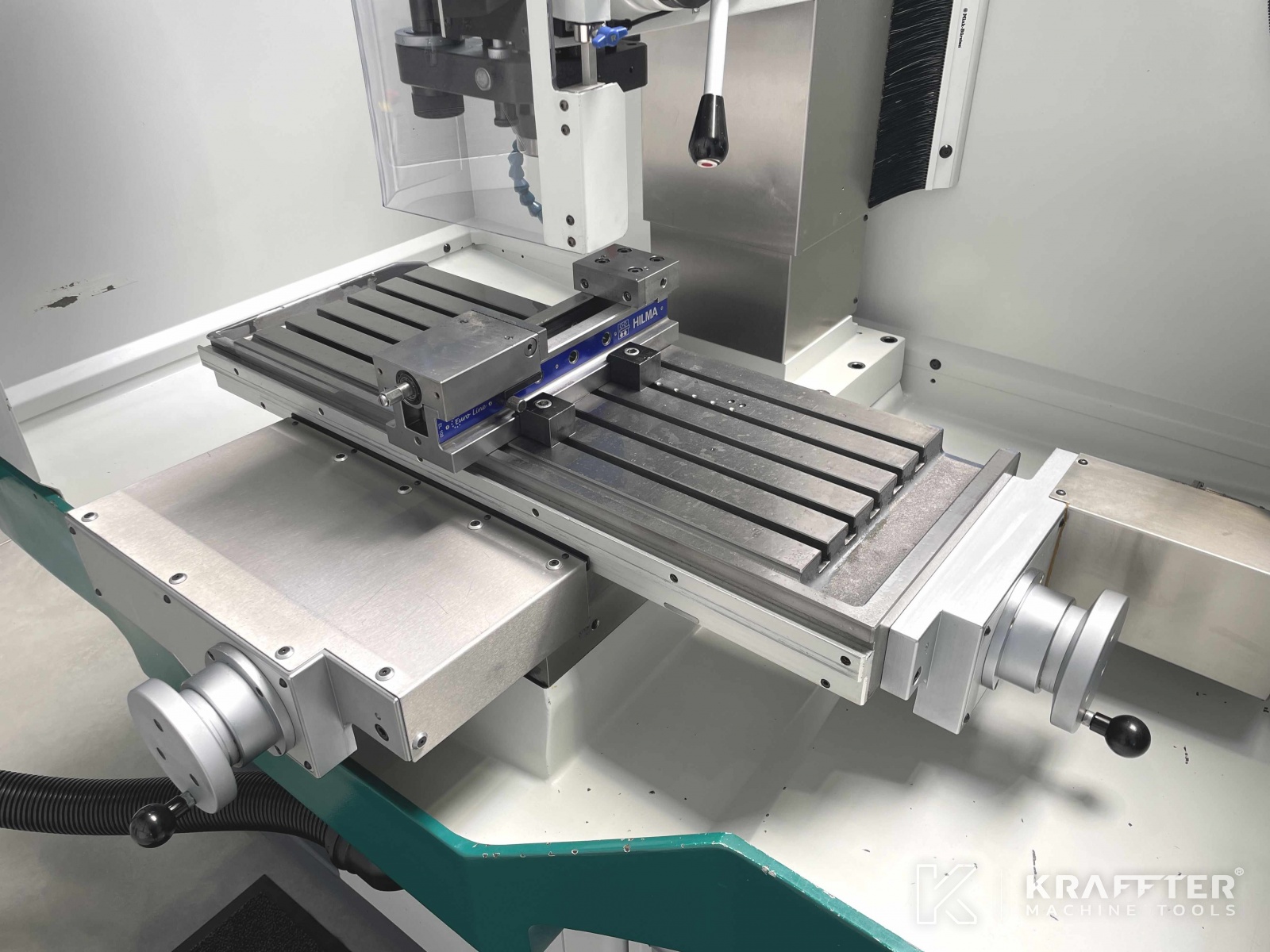

Dolžina mize
880 [mm]
Širina mize
320 [mm]
Največja teža mize
300 [Kg]
Stožec vretena
SF32
Najmanjša hitrost vretena
100 [rpm]
Največja hitrost vretena
9000 [vrt/min]
Tipalo obdelovanca
RENISHAW MP15

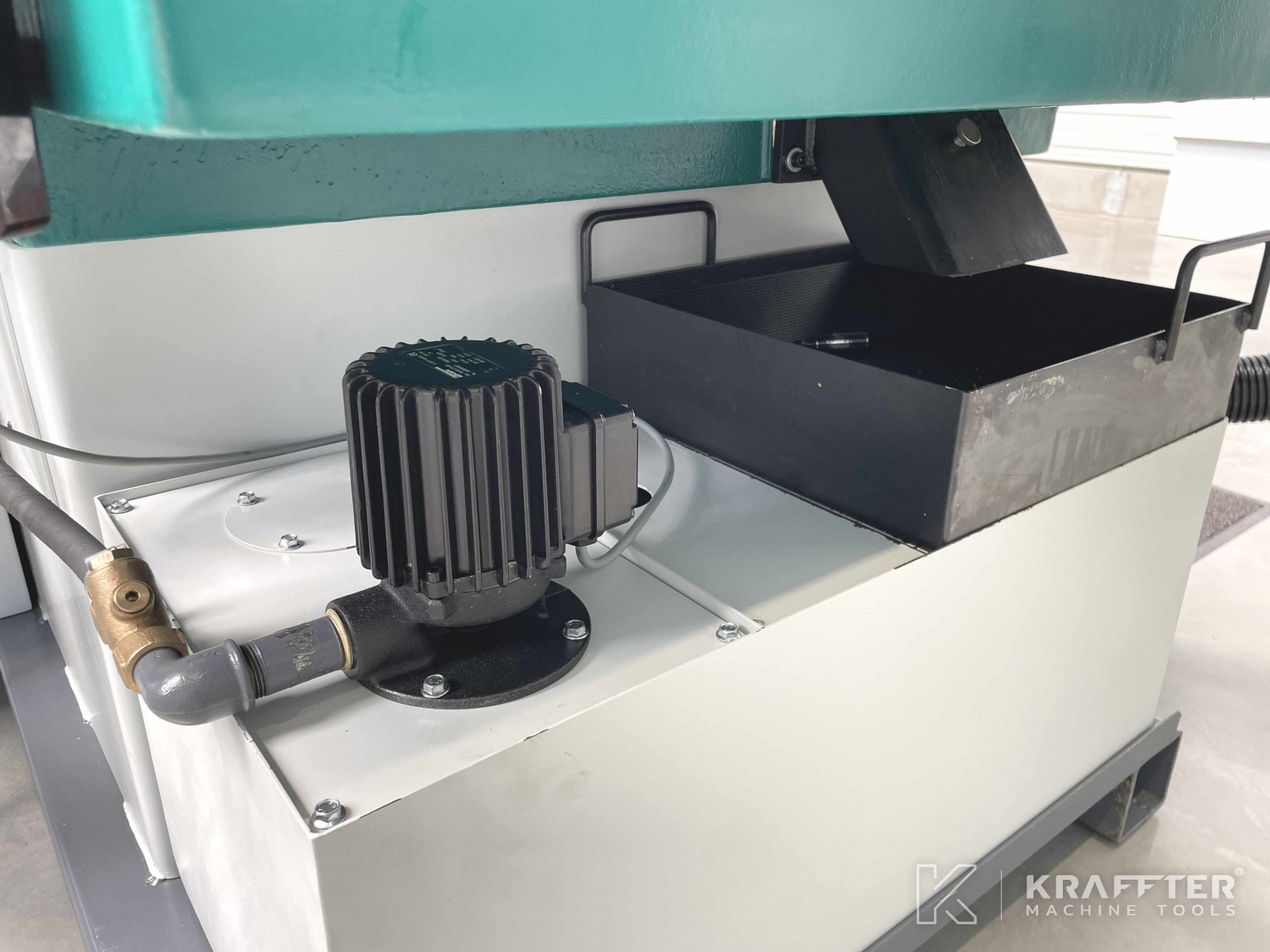

Prostornina rezervoarja za hladilno tekočino
100 [l]

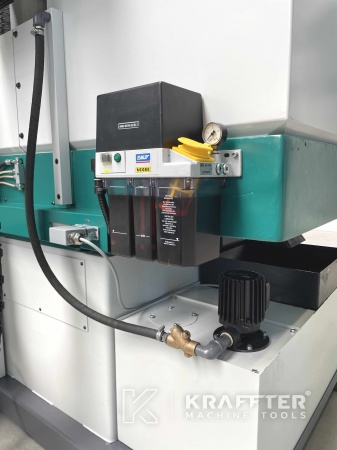

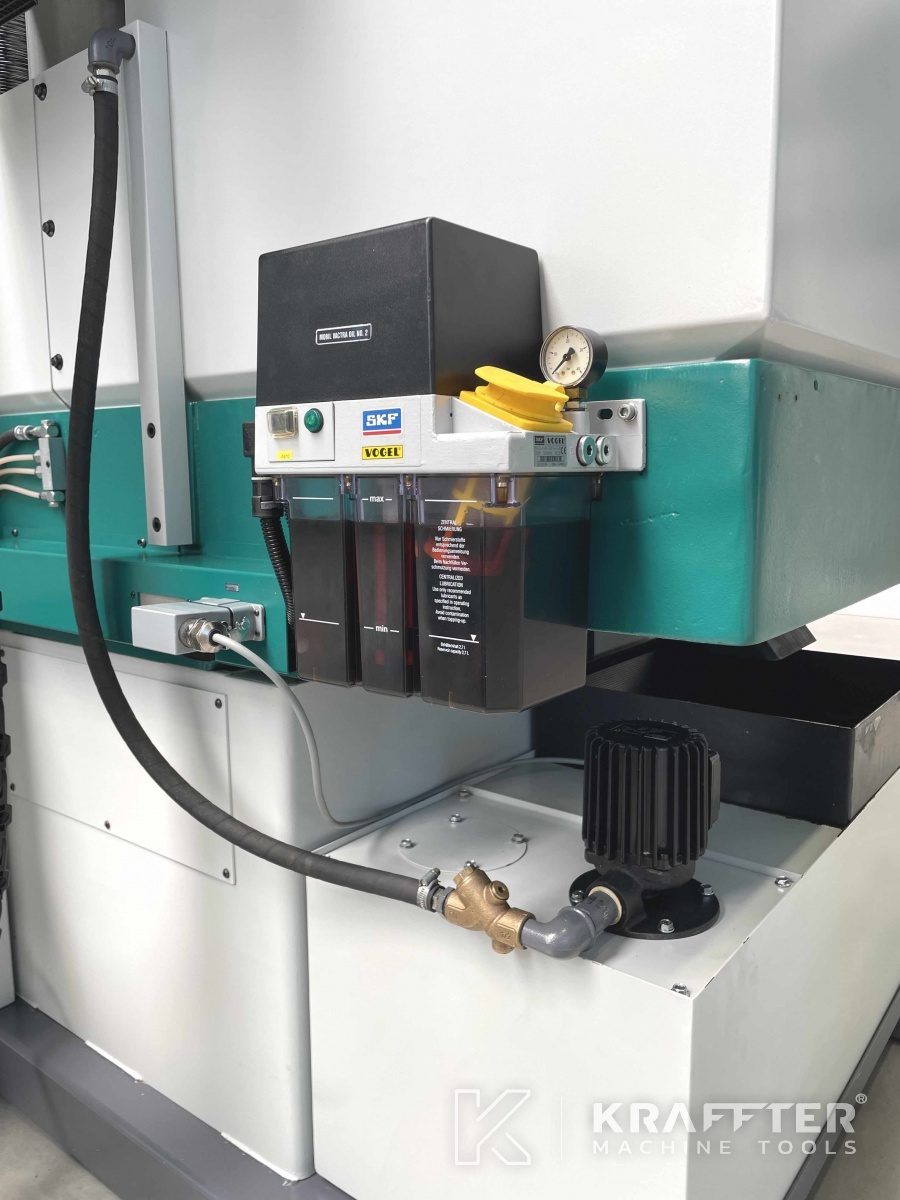

Centralno mazanje
Automatique - WILLY VOGEL
Napajalna napetost
400 [V]
Dimenzije
2200 x 2100 x 2250 [mm]
Uteži
2150 [Kg]

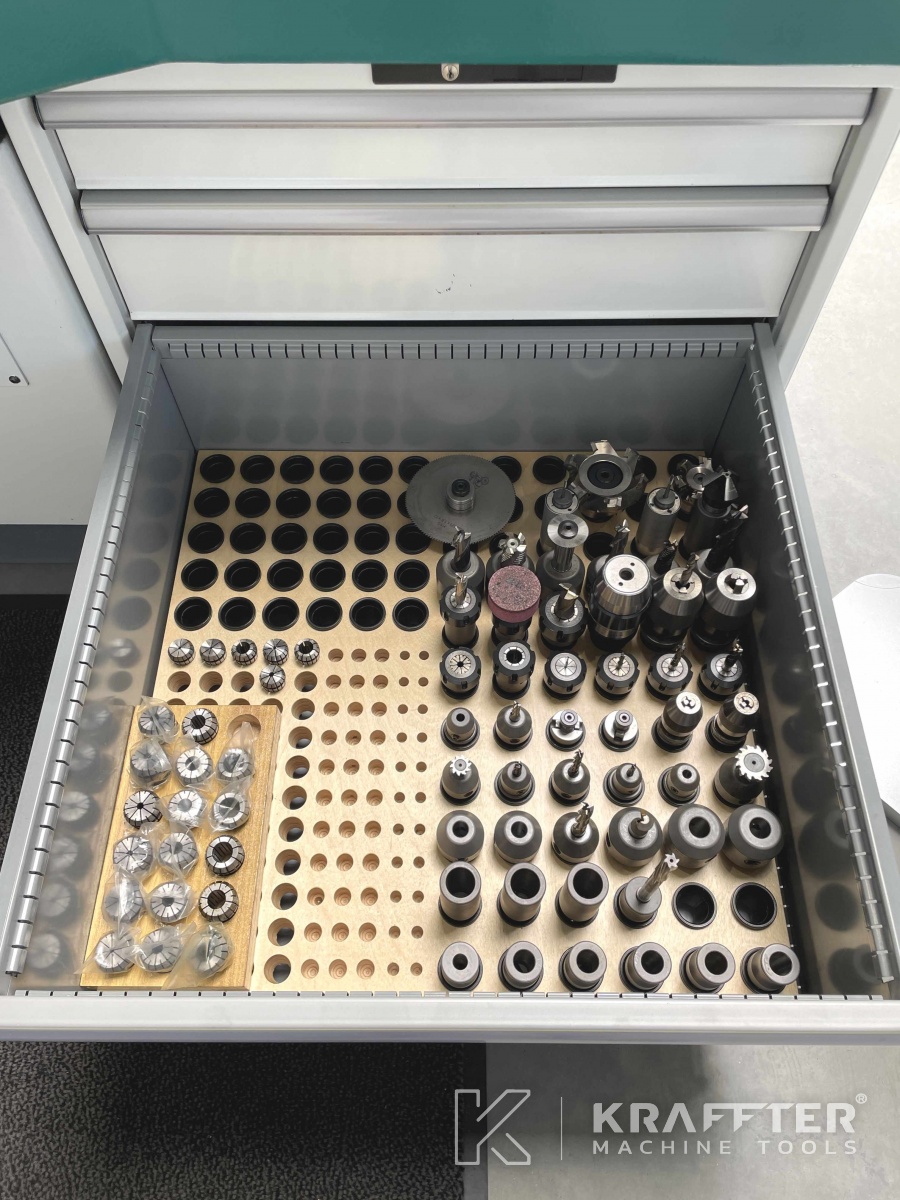

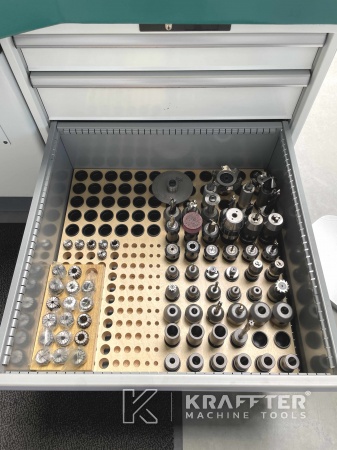

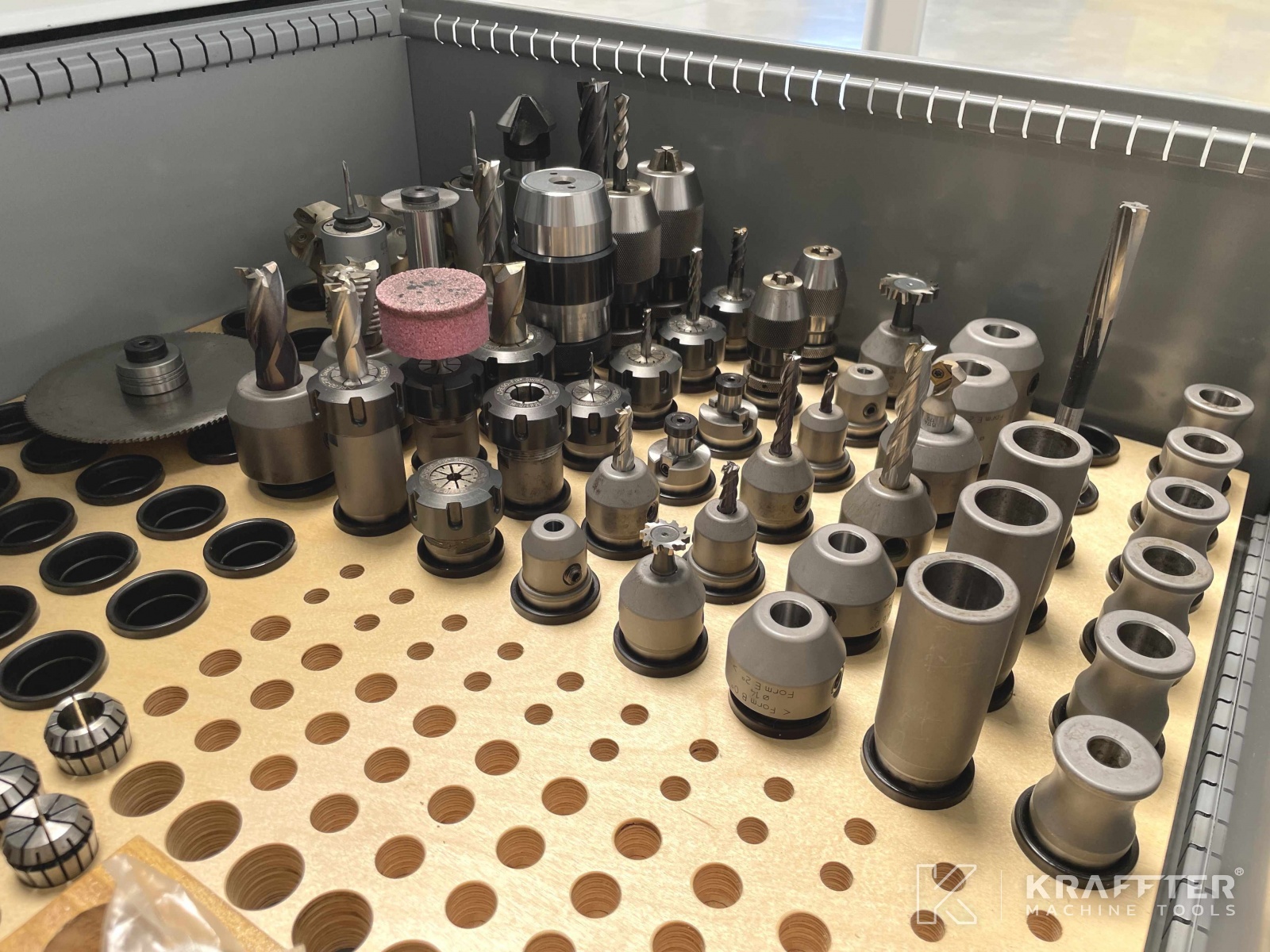

Dodatne informacije

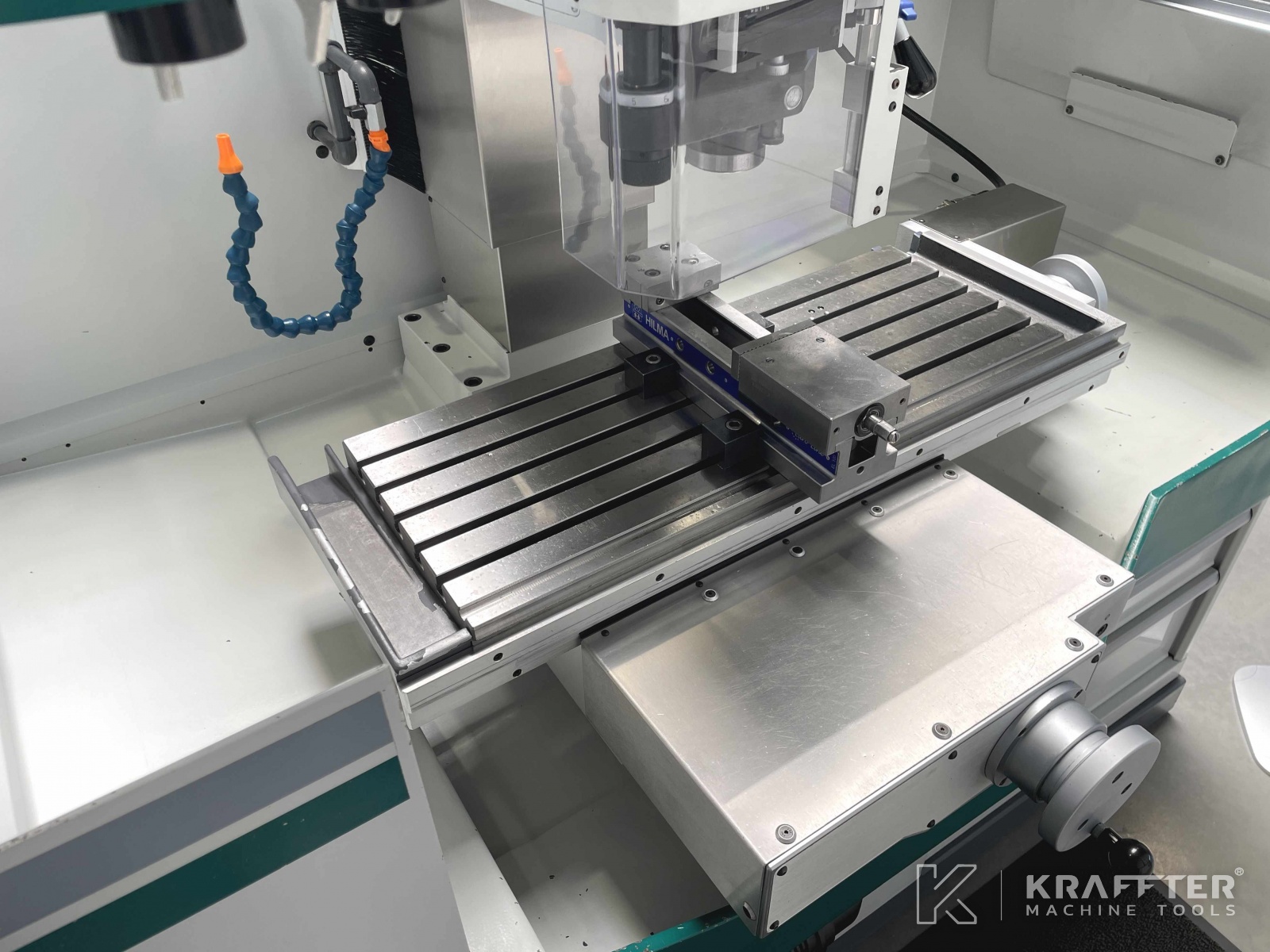

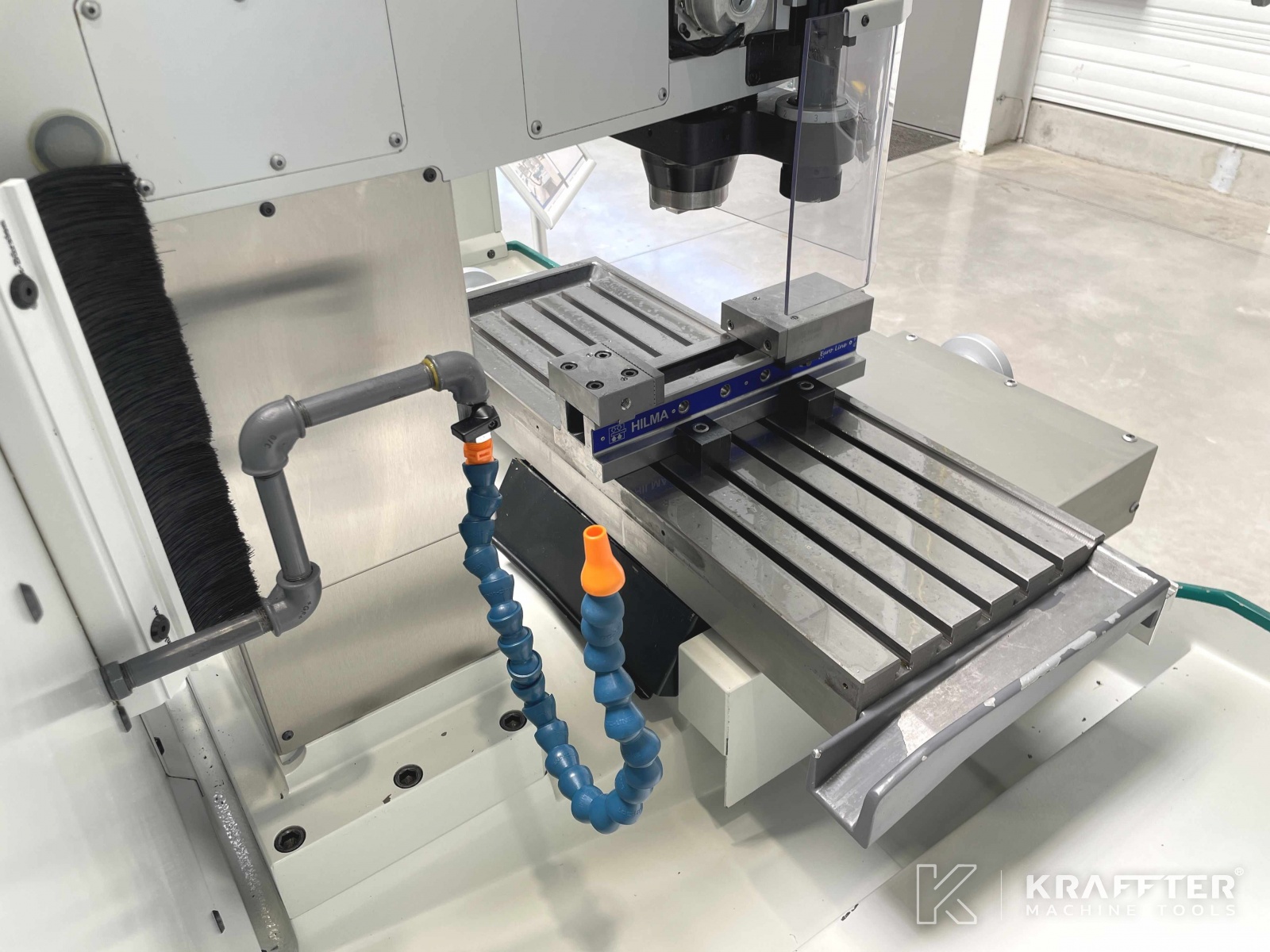

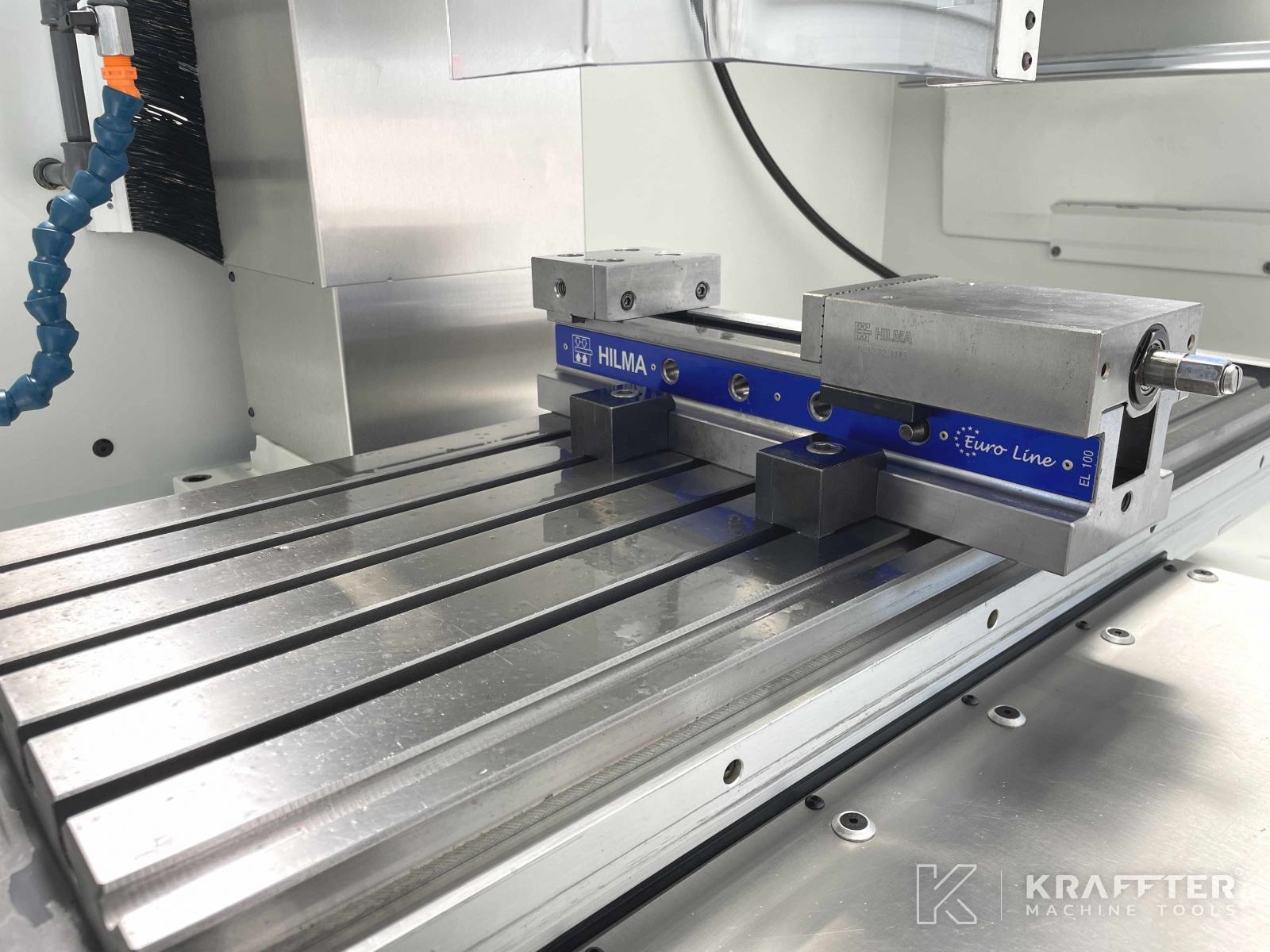

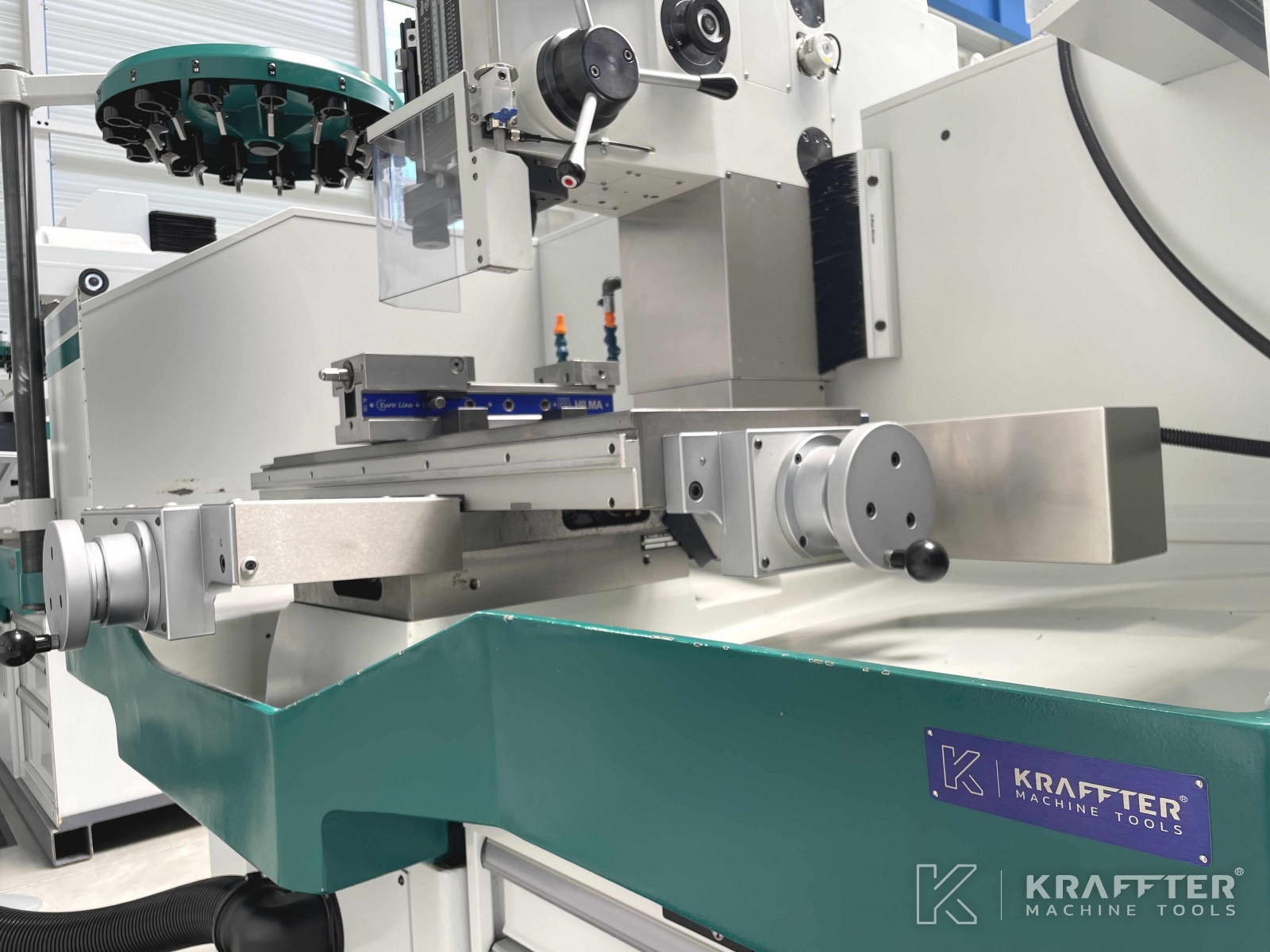

x1 HILMA rektificirani rezkalni primež tipa EL100 - širina čeljusti : 100 [mm] / odprtina : 150 [mm]
x2 reducirni tulci SF32 do CM1 s čepom
x5 redukcijskih tuljav SF32 za CM2 s čepom
x4 redukcijske vtičnice SF32 za CM3 s čepom
x2 samonapenjalna držala za vrtalnike ALBRECHT 1-13 [mm]
x2 samonapenjalna vrtalna držala ALBRECHT 0-6,5 [mm]
x5 držala za vpenjalne sponke ER25
x3 držalo za vpenjalne sponke ER25 dolg model
x1 držalo za vpenjalne sponke ER32

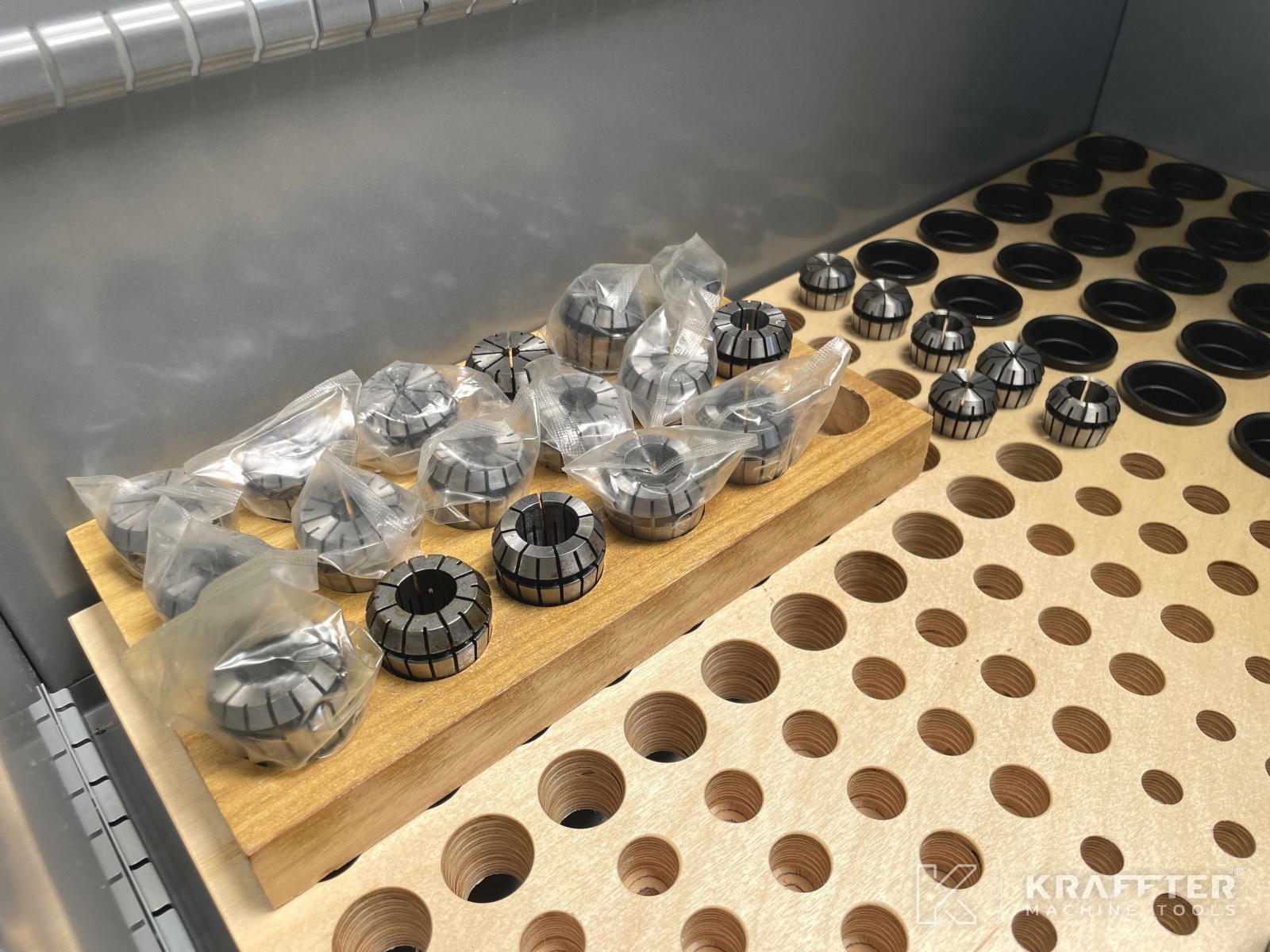

x1 vpenjalka ER25 Ø2-1 [mm]
x1 vpenjalka ER25 Ø2,5 [mm]
x1 vpenjalka ER25 Ø3-2 [mm]
x1 vpenjalka ER25 Ø4-3 [mm]
x1 vpenjalka ER25 Ø5-4 [mm]
x1 vpenjalka ER25 Ø6-5 [mm]
x1 vpenjalka ER25 Ø7-6 [mm]
x1 vpenjalka ER25 Ø8-7 [mm]
x1 vpenjalka ER25 Ø9-8 [mm]
x1 vpenjalka ER25 Ø11-10 [mm]
x1 vpenjalka ER25 Ø13-12 [mm]
x1 vpenjalka ER25 Ø15-14 [mm]
x1 vpenjalka ER25 Ø16-15 [mm]
x1 vpenjalka ER32 Ø3-2 [mm]
x1 vpenjalka ER32 Ø4-3 [mm]
x1 vpenjalka ER32 Ø5-4 [mm]
x1 vpenjalka ER32 Ø6-5 [mm]
x1 vpenjalka ER32 Ø7-6 [mm]
x1 vpenjalka ER32 Ø8-7 [mm]
x1 vpenjalka ER32 Ø9-8 [mm]
x1 vpenjalka ER32 Ø10-9 [mm]
x1 vpenjalka ER32 Ø11-10 [mm]
x1 vpenjalka ER32 Ø12-11 [mm]
x1 vpenjalka ER32 Ø13-12 [mm]
x1 vpenjalka ER32 Ø14-13 [mm]
x1 vpenjalka ER32 Ø15-14 [mm]
x1 vpenjalka ER32 Ø16-15 [mm]
x1 vpenjalka ER32 Ø17-16 [mm]
x1 vpenjalka ER32 Ø18-17 [mm]
x1 vijačnica ER32 Ø19-18 [mm]
x1 vpenjalka ER32 Ø20-19 [mm]
x1 vpenjalno držalo s prednastavljeno torno sklopko in enosmernim izravnavanjem dolžine M3
x1 vpenjalno držalo s prednastavljeno torno sklopko in enosmerno kompenzacijo dolžine M4
x1 vreteno za rezkanje Ø6 [mm]
x3 Vreteno za rezkanje Ø8 [mm]
x3 rezkalni vreteno Ø10 [mm]
x2 rezkalni vreteno Ø12 [mm]
x2 rezkalni vreteno Ø14 [mm]
x3 rezkalna vretena Ø16 [mm]
x2 Ø18 rezkalni vreteno [mm]
x4 rezkalni vreteno Ø20 [mm]
x2 rezkalni vreteni Ø13 [mm]
x1 rezkalni blok s 6-ploščnim SECO vretenom Ø80 [mm]
x1 blok rezkarjev s 6 ploščicami SECO Ø50 [mm] tourteau
x1 priročnik za uporabo, vzdrževanje
x1 priročnik za programiranje FEHLMANN / HEIDENHAIN TNC 320
x1 priročnik za električne diagrame
