Prodano

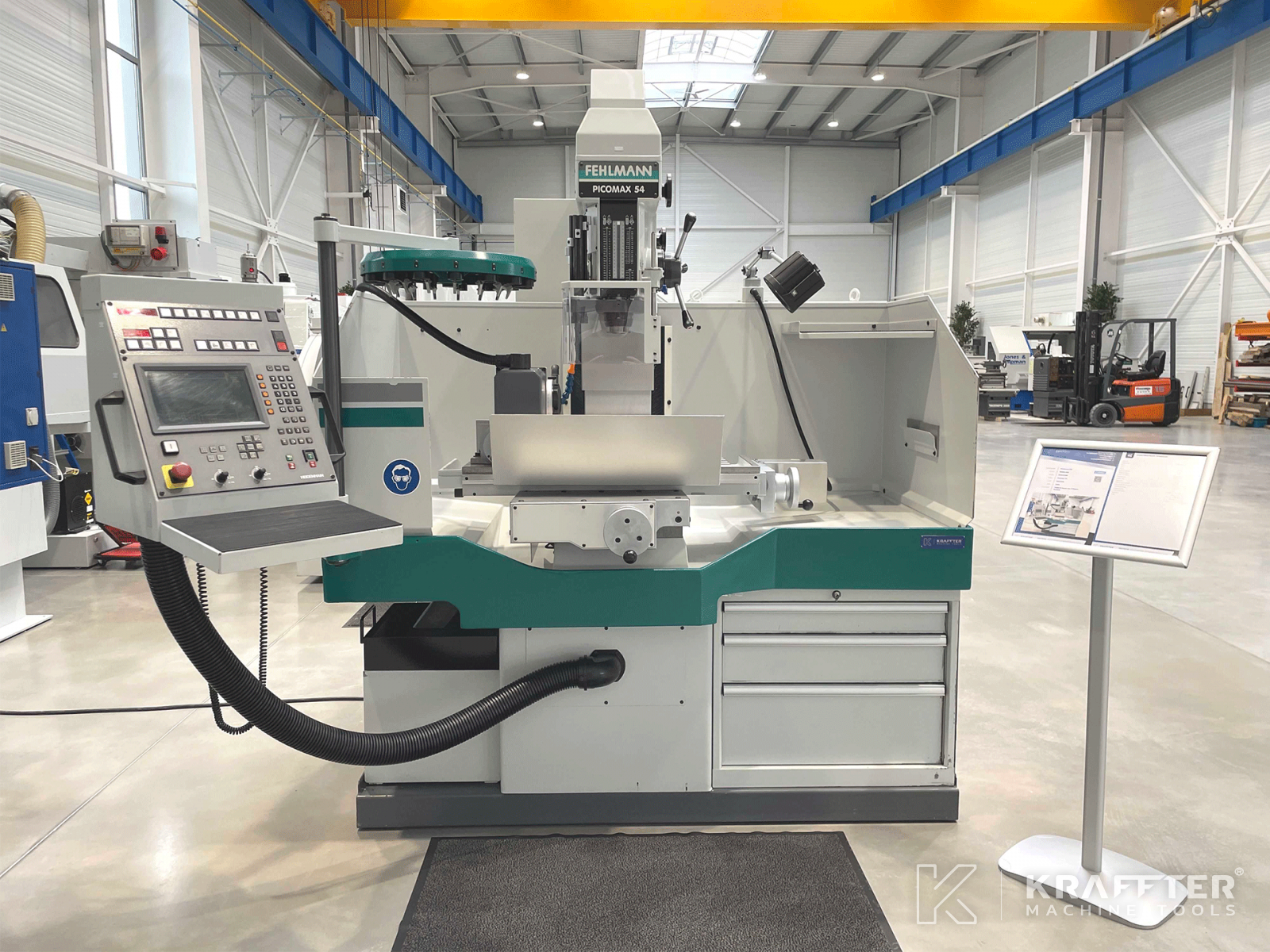

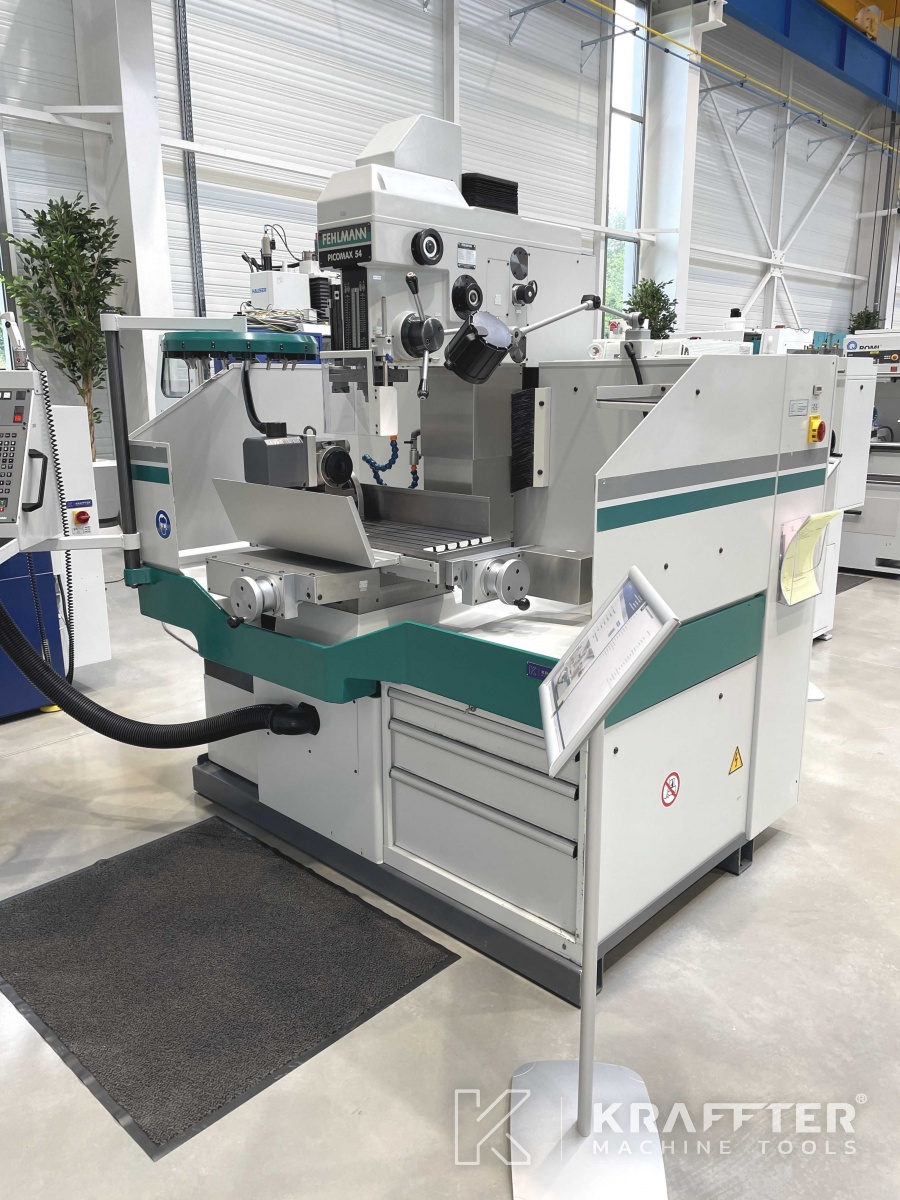

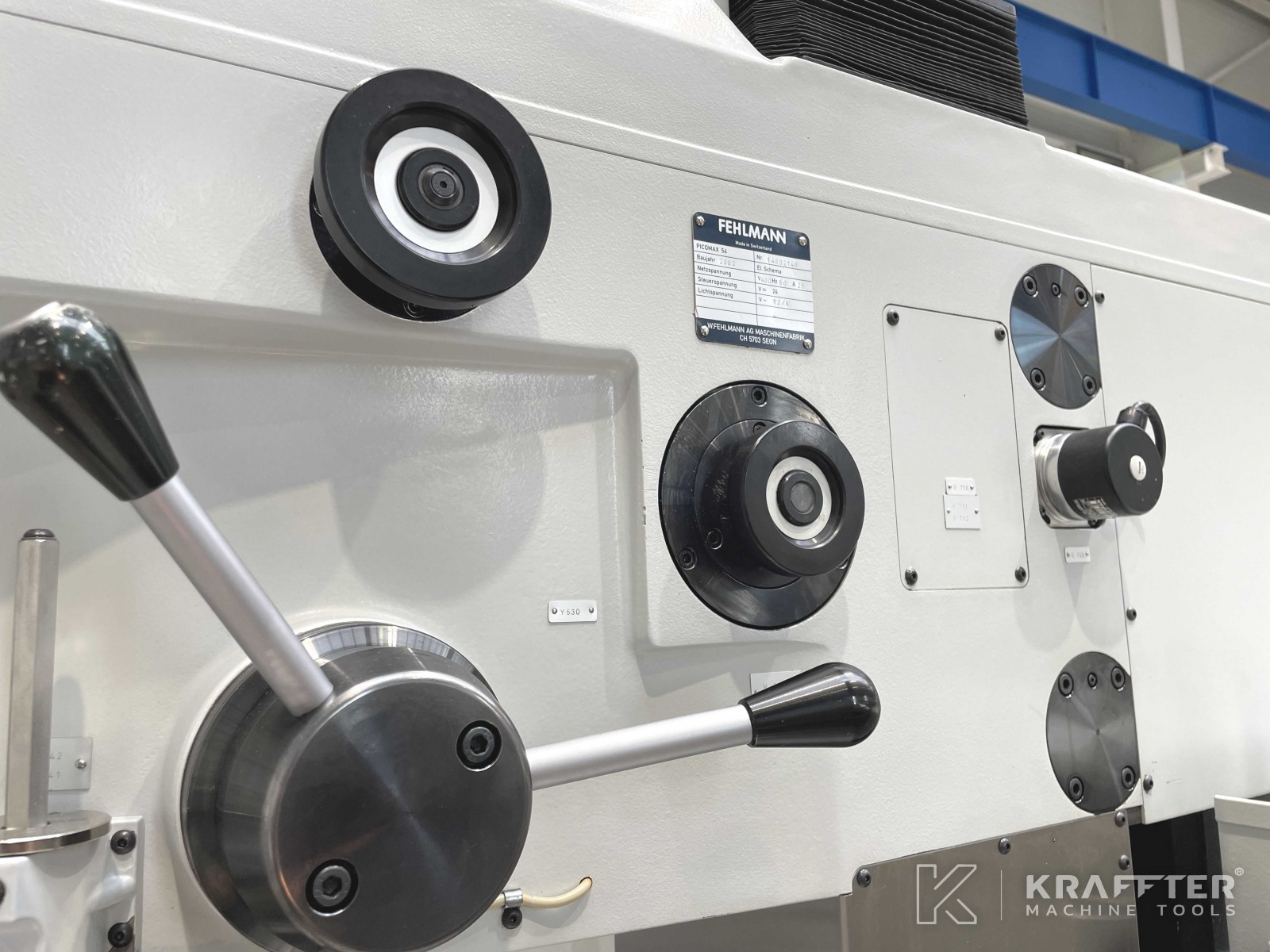

Vrsta stroja : CNC rezkalni stroj
Blagovna znamka : FEHLMANN
N° de stock: 20689-998

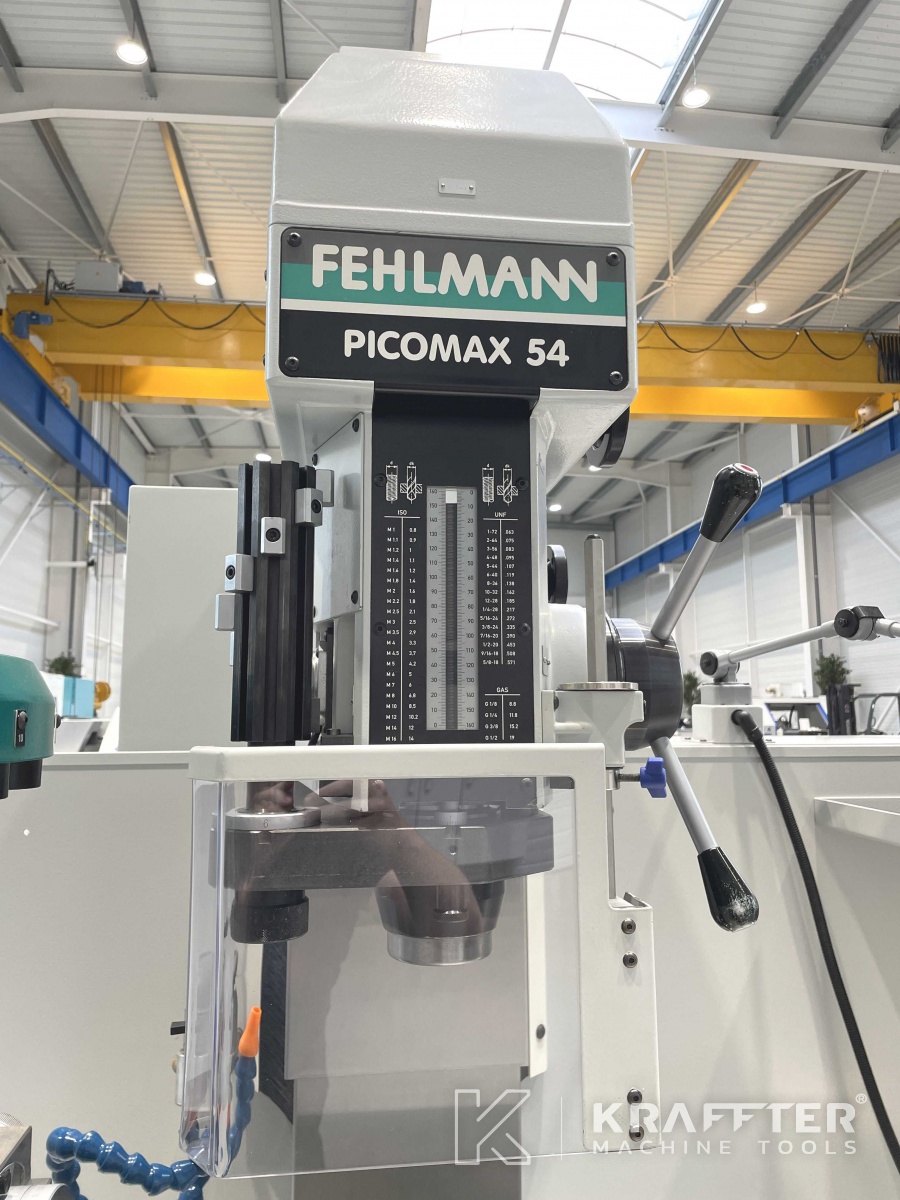

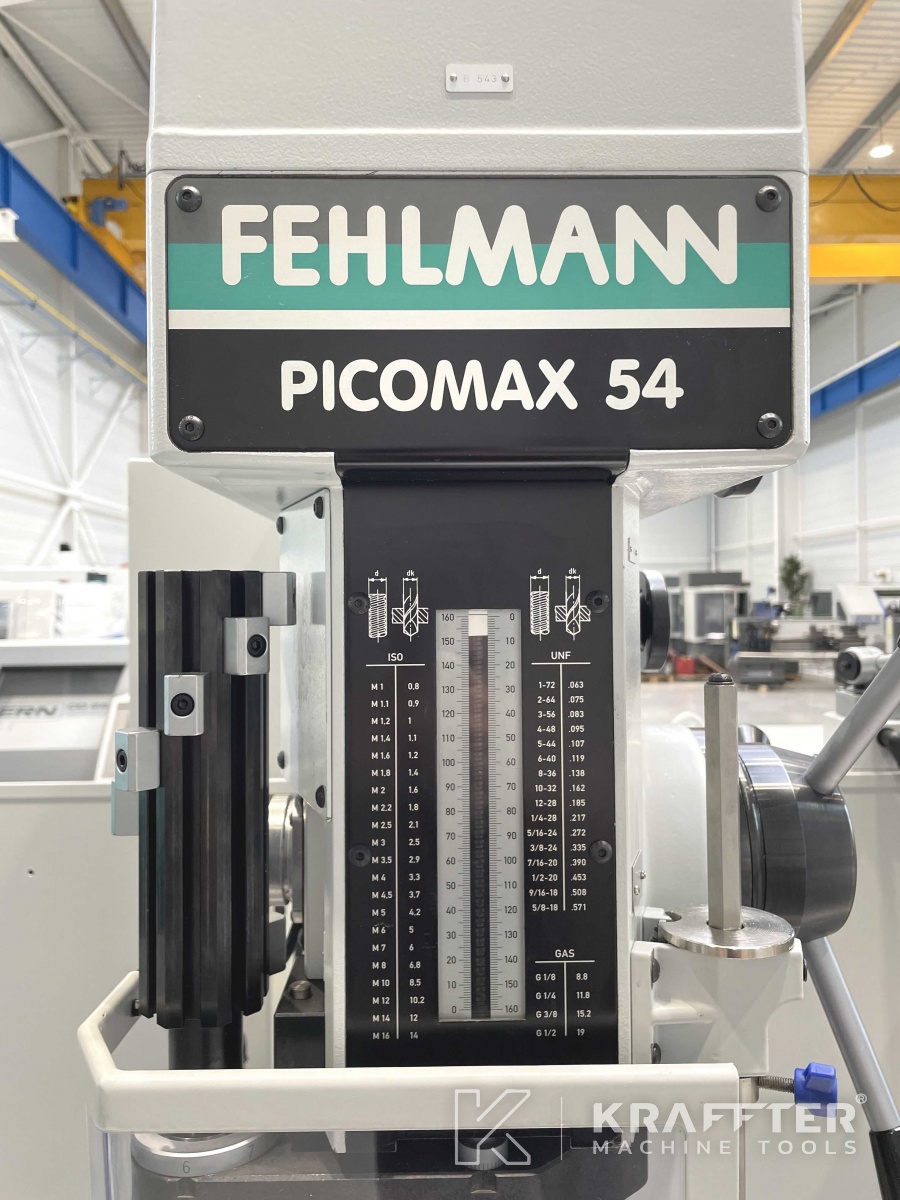

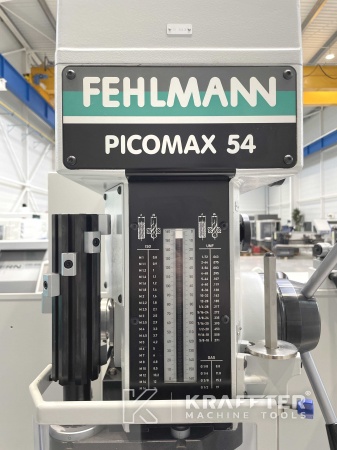

Model : Picomax 54
Leto : 2002
Lokacija : 73240 St-Genix-les-Villages, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije
Serijska številka
14002140

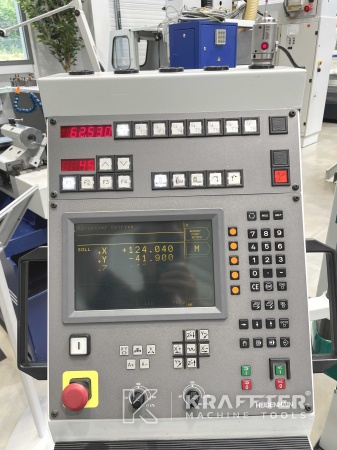

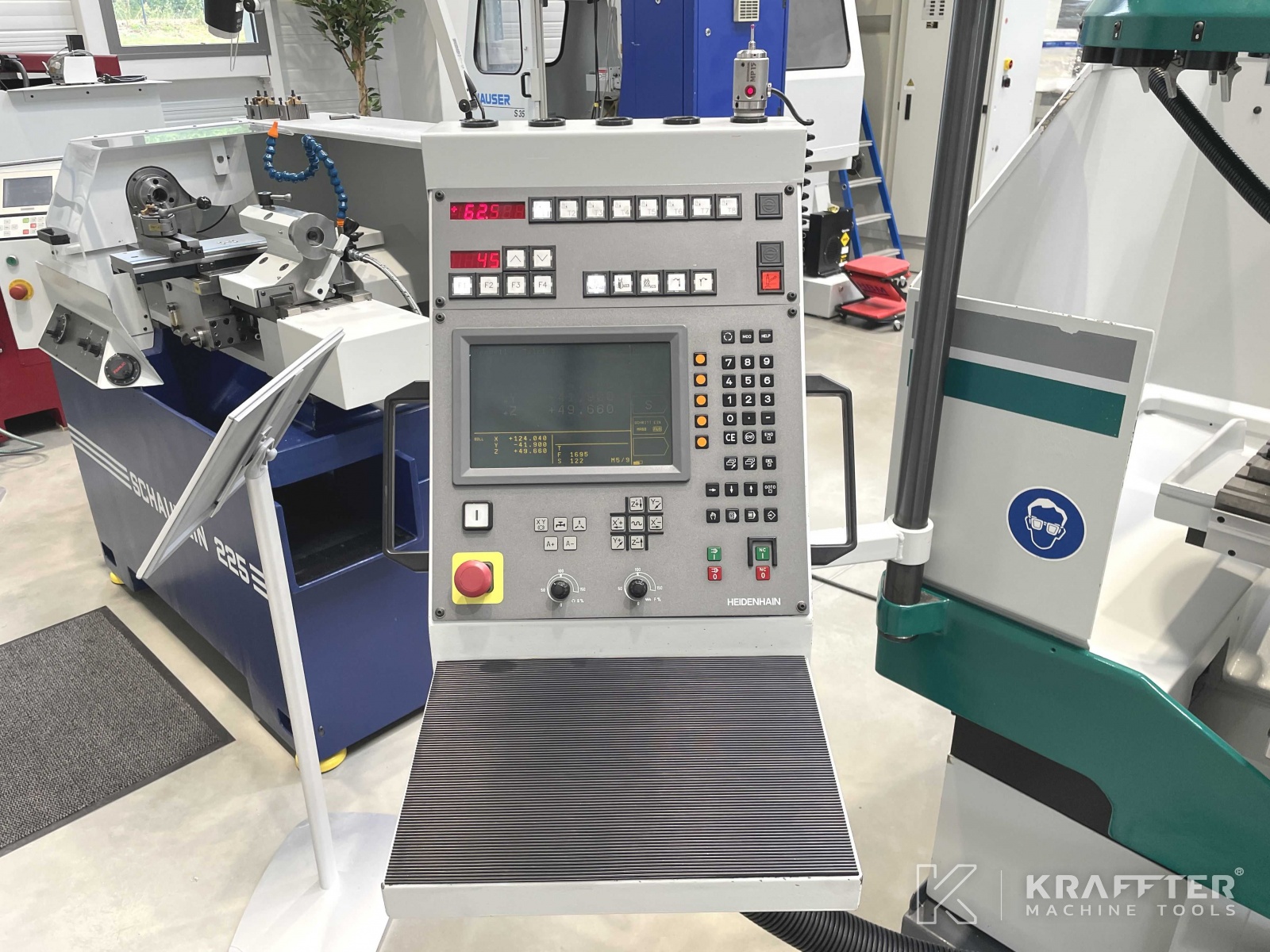

Vrsta CNC

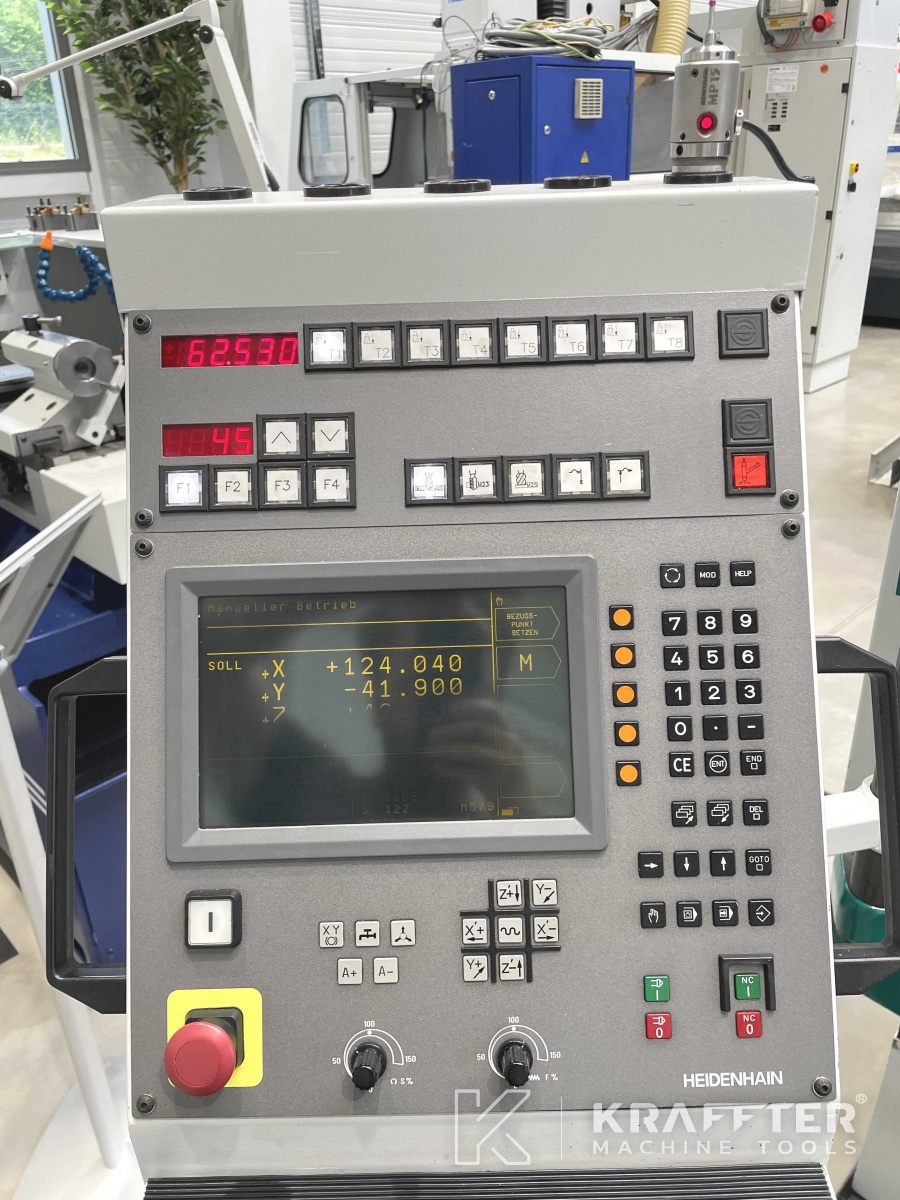

HEIDENHAIN TNC 310
Število osi
4
Hod osi X
500 [mm]
Hod osi Y
260 [mm]
Hod osi Z
490 [mm]
Hod pinole za vrtanje
160 [mm]
Največja razdalja med vretenom in mizo
610 [mm]
Dolžina mize
880 [mm]
Širina mize
320 [mm]
Največja teža mize
300 [Kg]
Stožec vretena
SF32
Najmanjša hitrost vretena
100 [rpm]
Največja hitrost vretena
9000 [vrt/min]
Tipalo obdelovanca
RENISHAW MP15

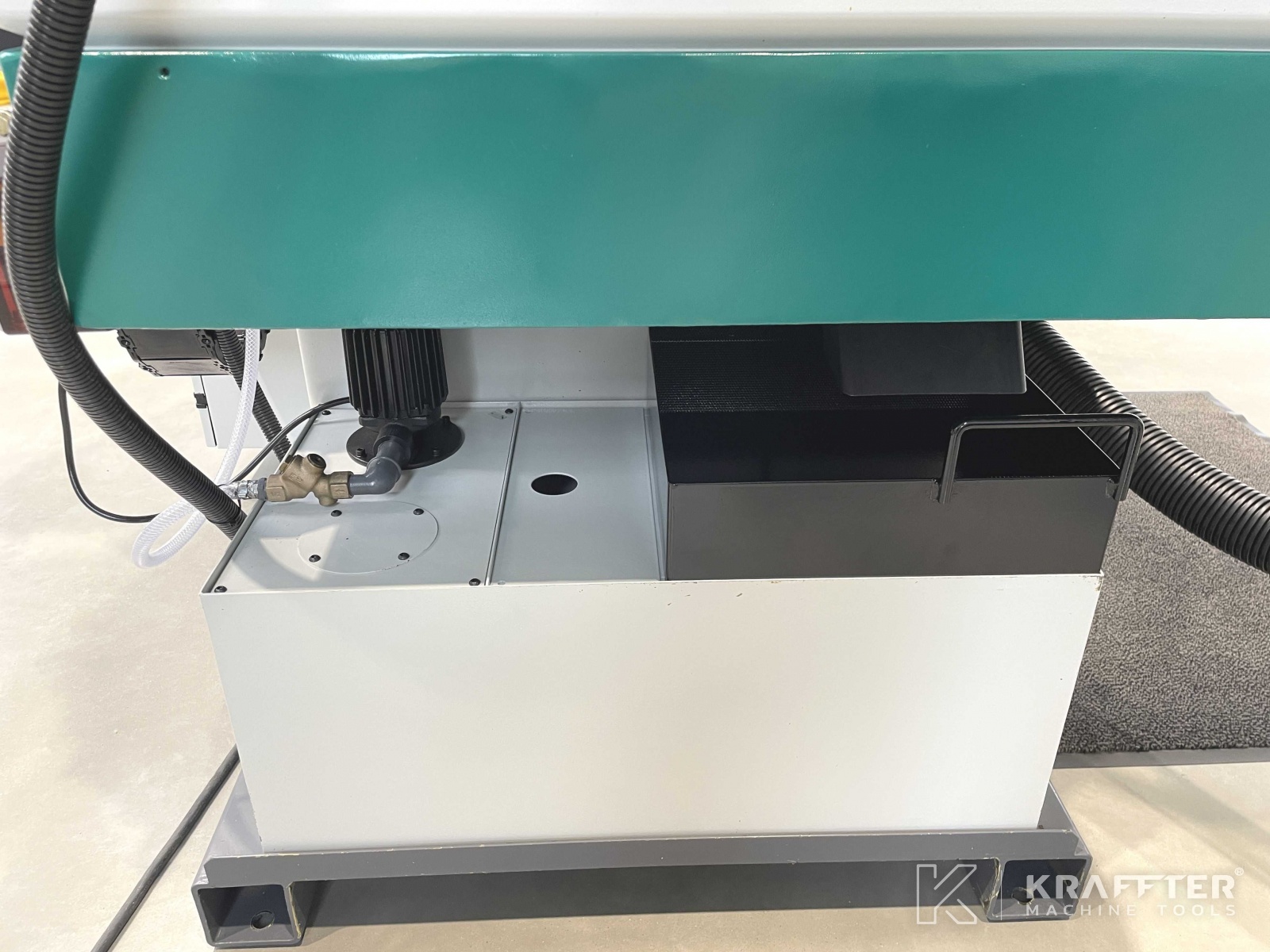

Prostornina rezervoarja za hladilno tekočino
100 [l]

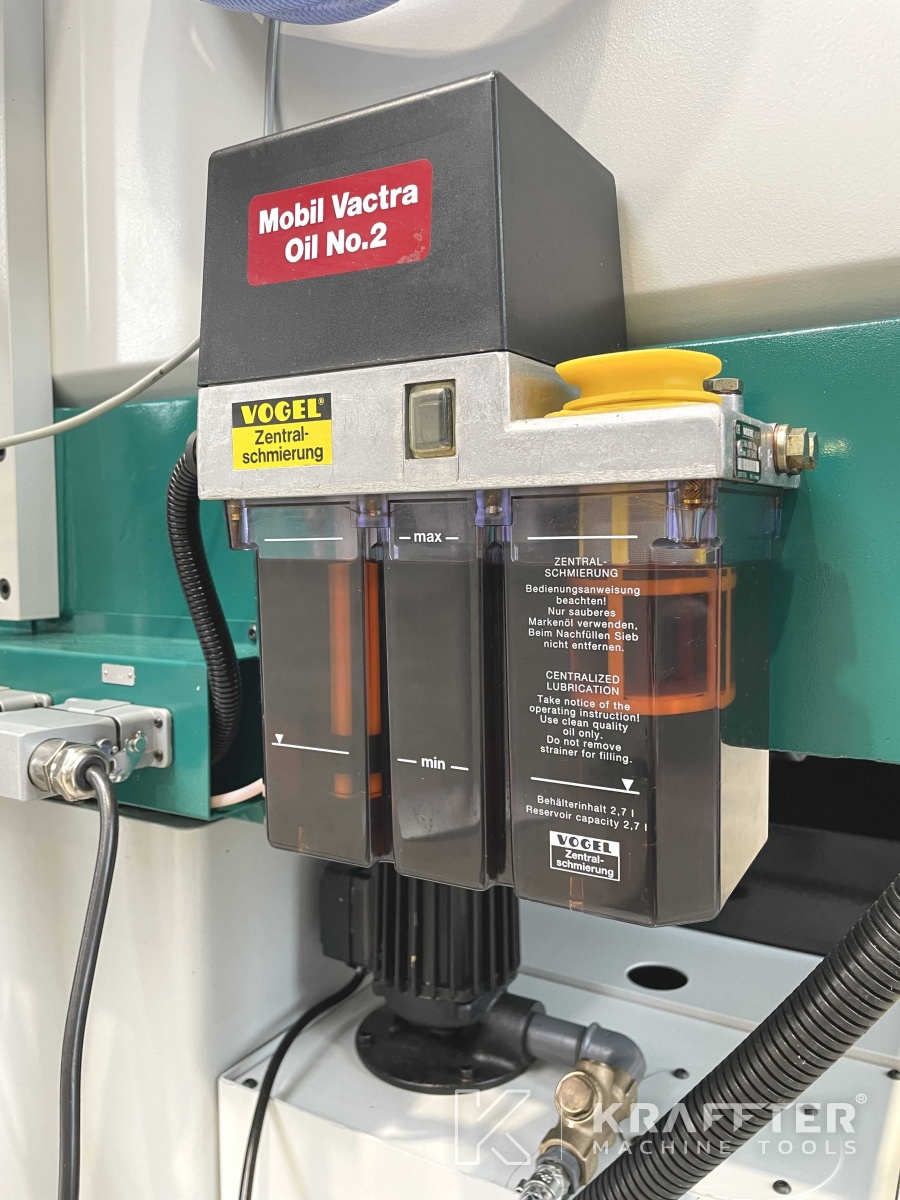

Centralno mazanje
Automatique - WILLY VOGEL
Napajalna napetost
400 [V]
Dimenzije
2200 x 2100 x 2250 [mm]
Uteži
2450 [Kg]

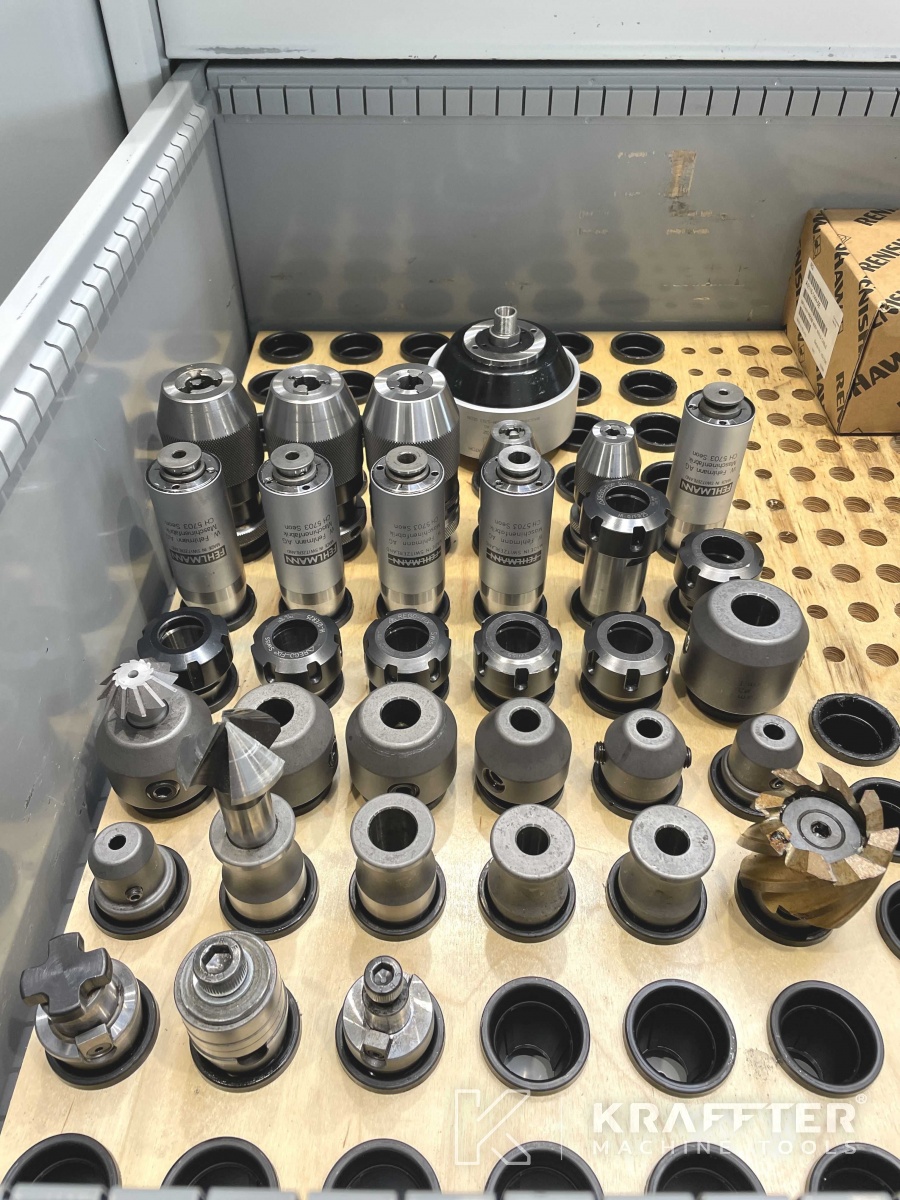

Dodatne informacije

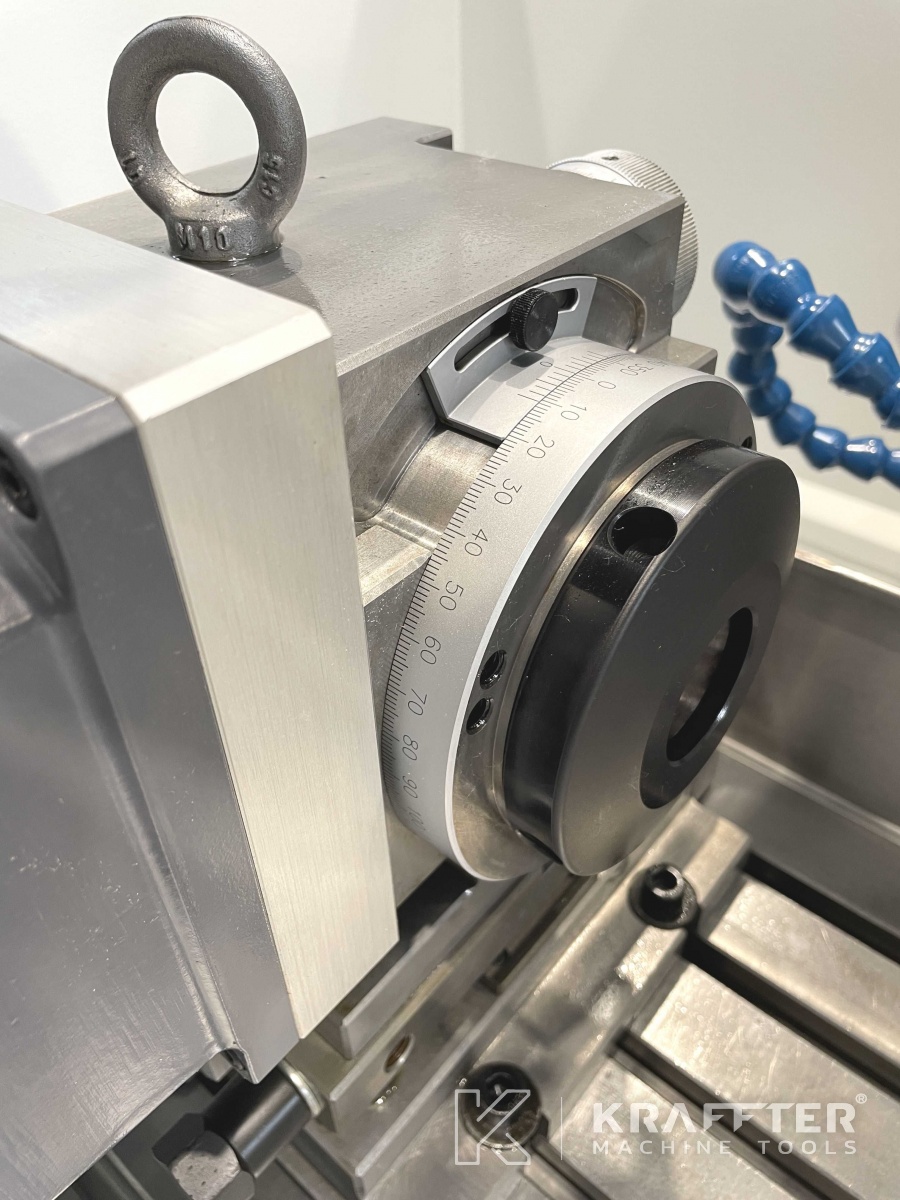

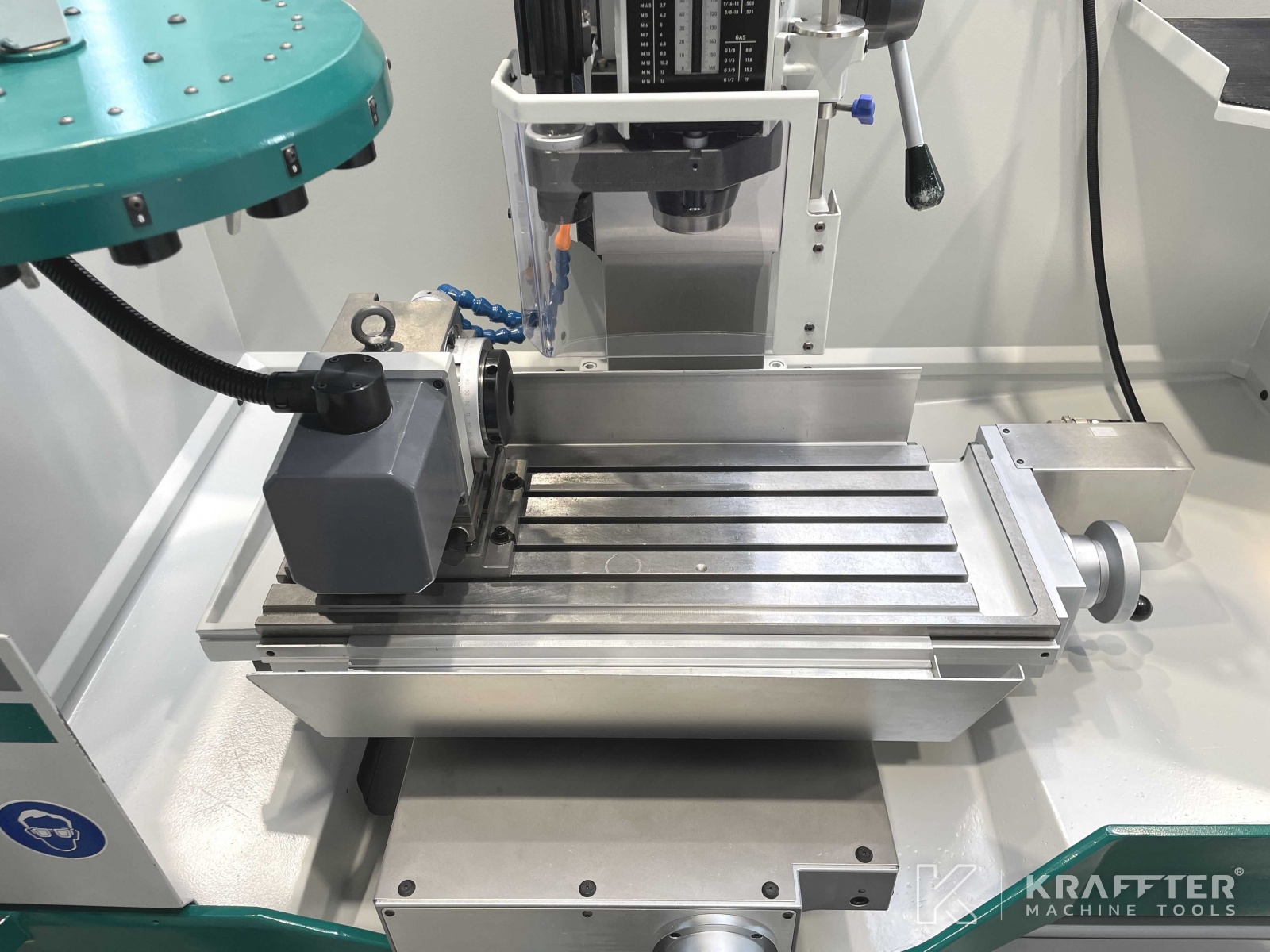

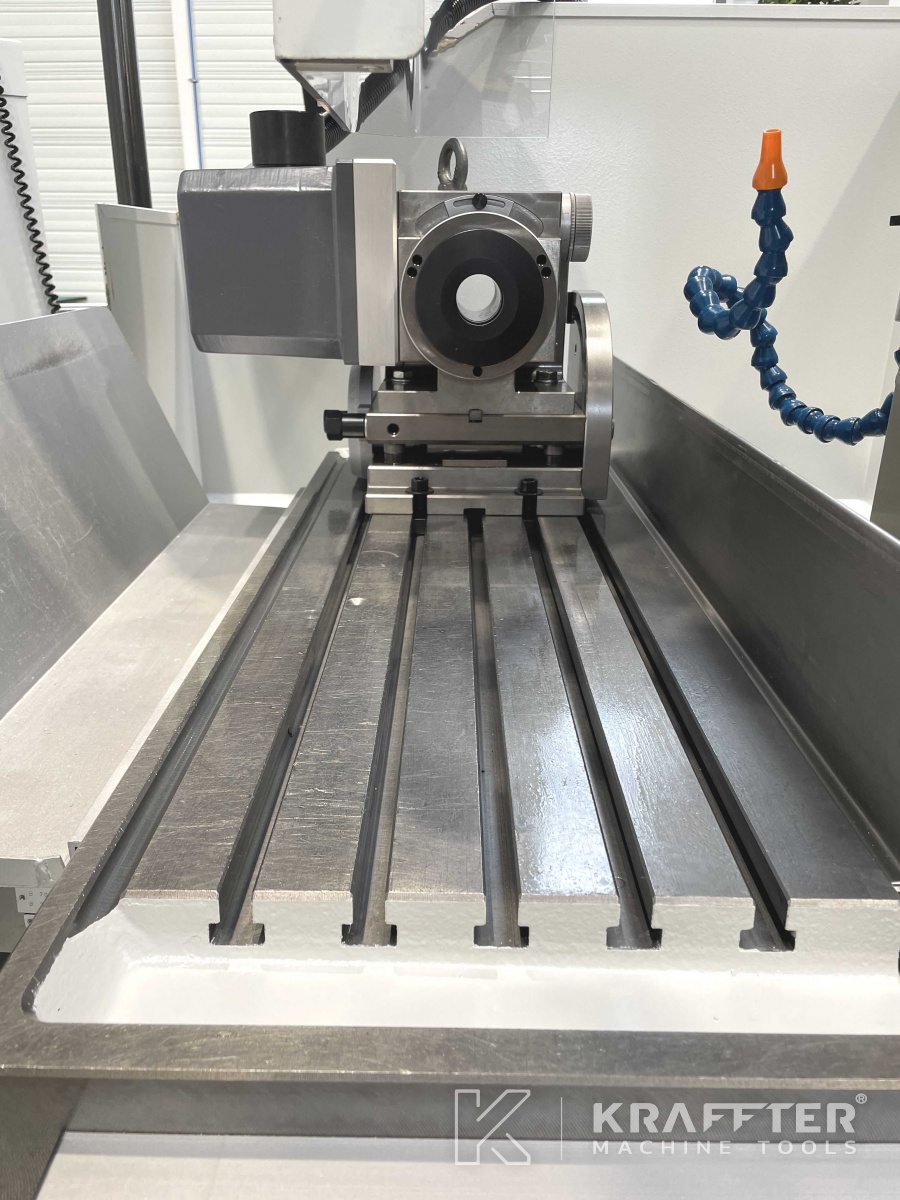

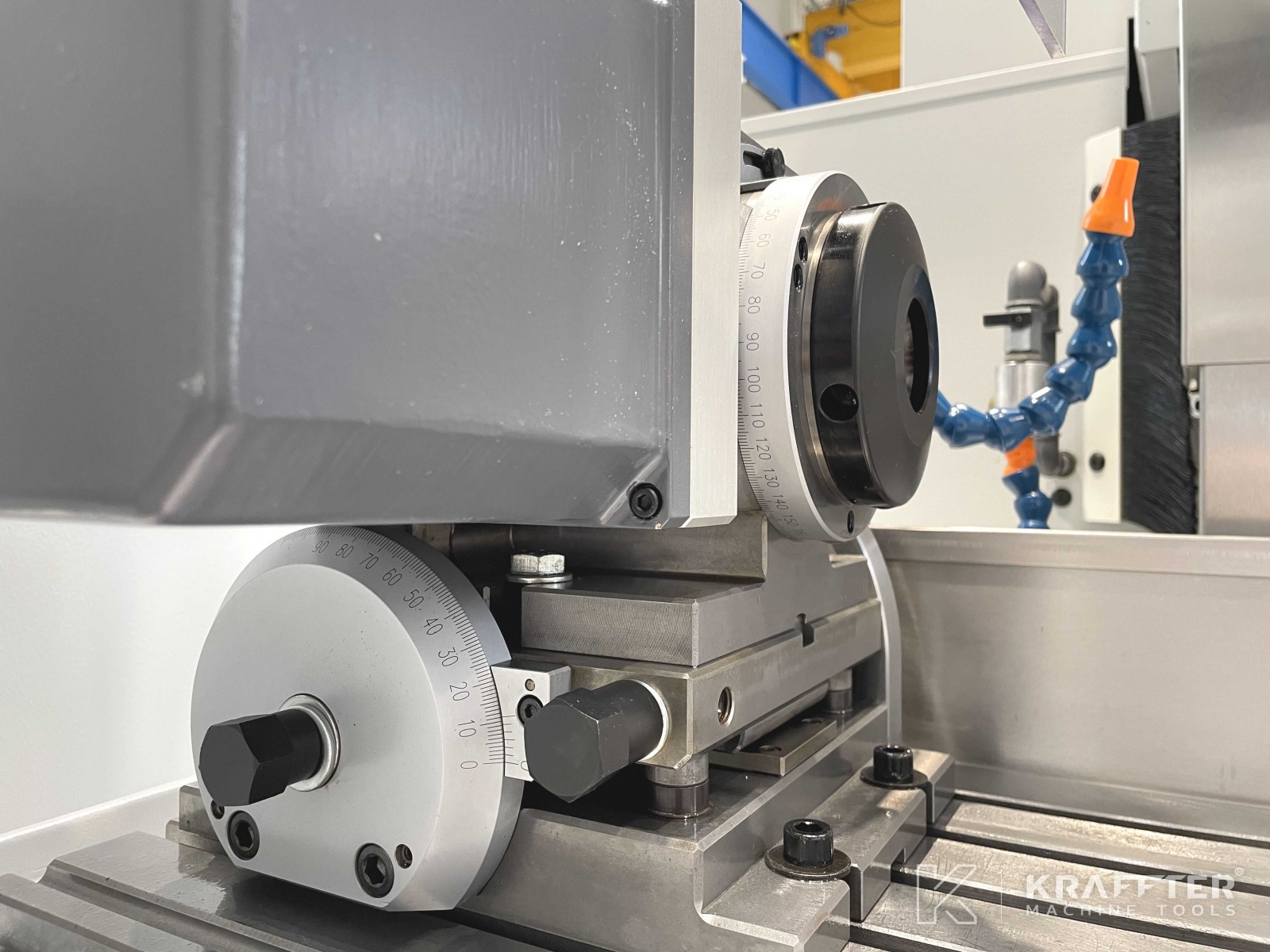

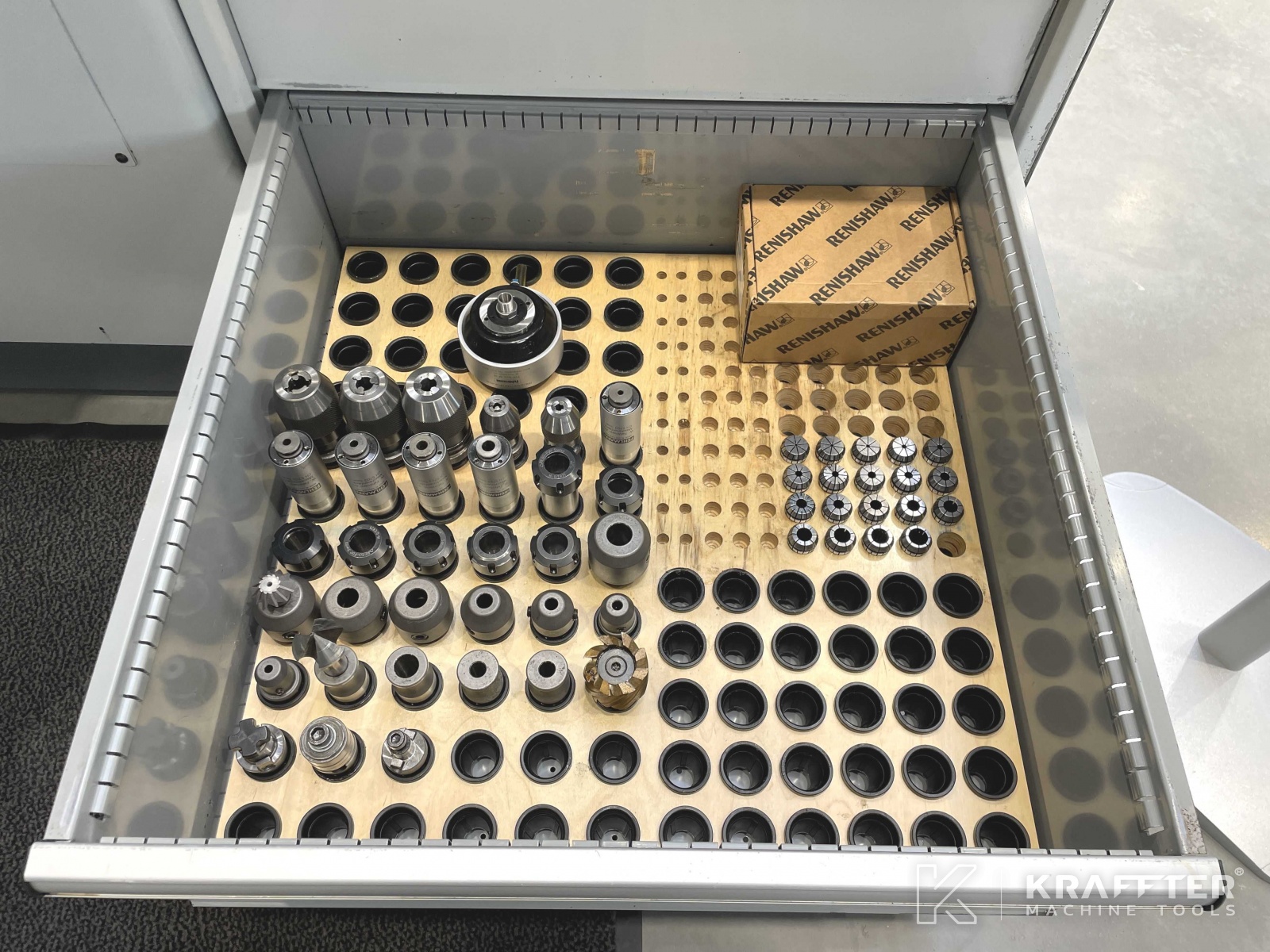

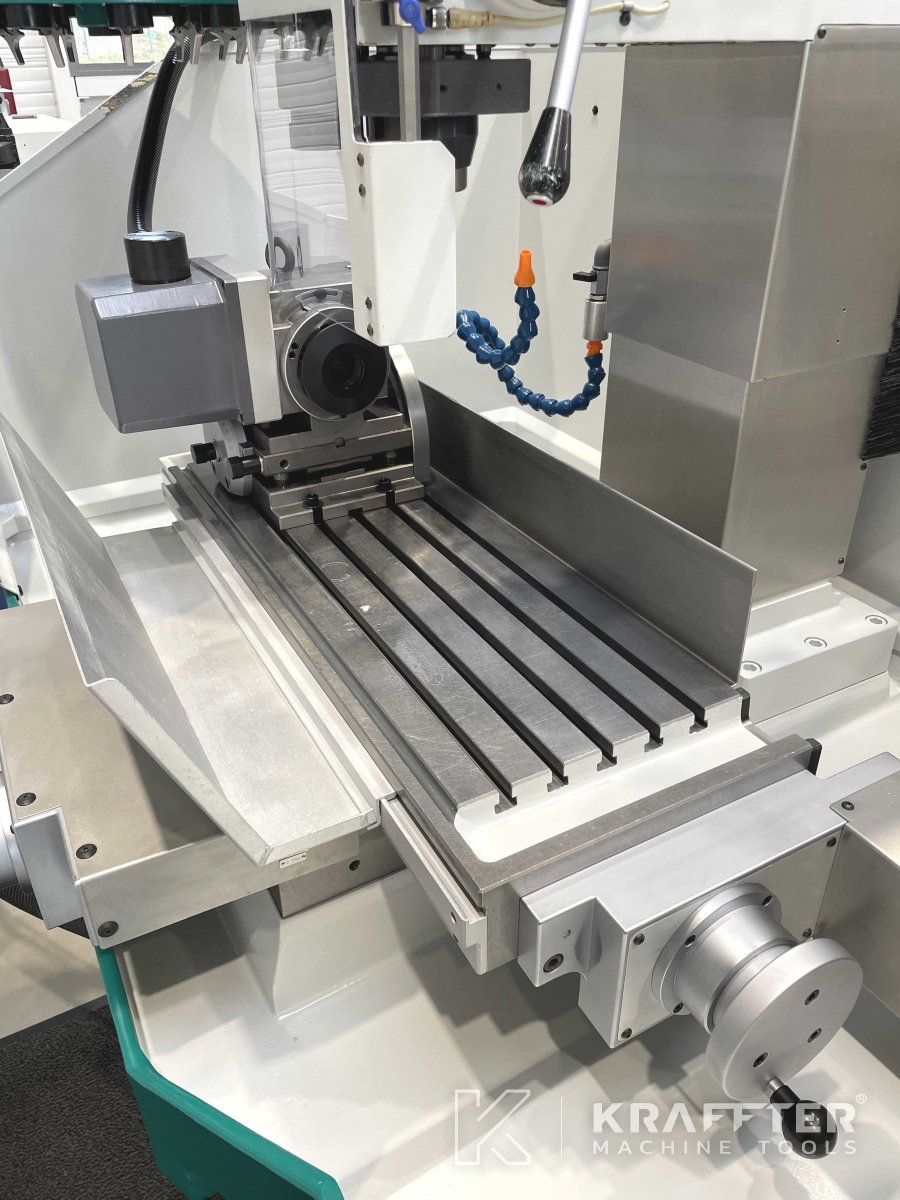

x1 4. os FEHLMANN tipa AT100 CNC AC pritrdišče za vpenjalne sponke F38 - indeksiranje 0,001°

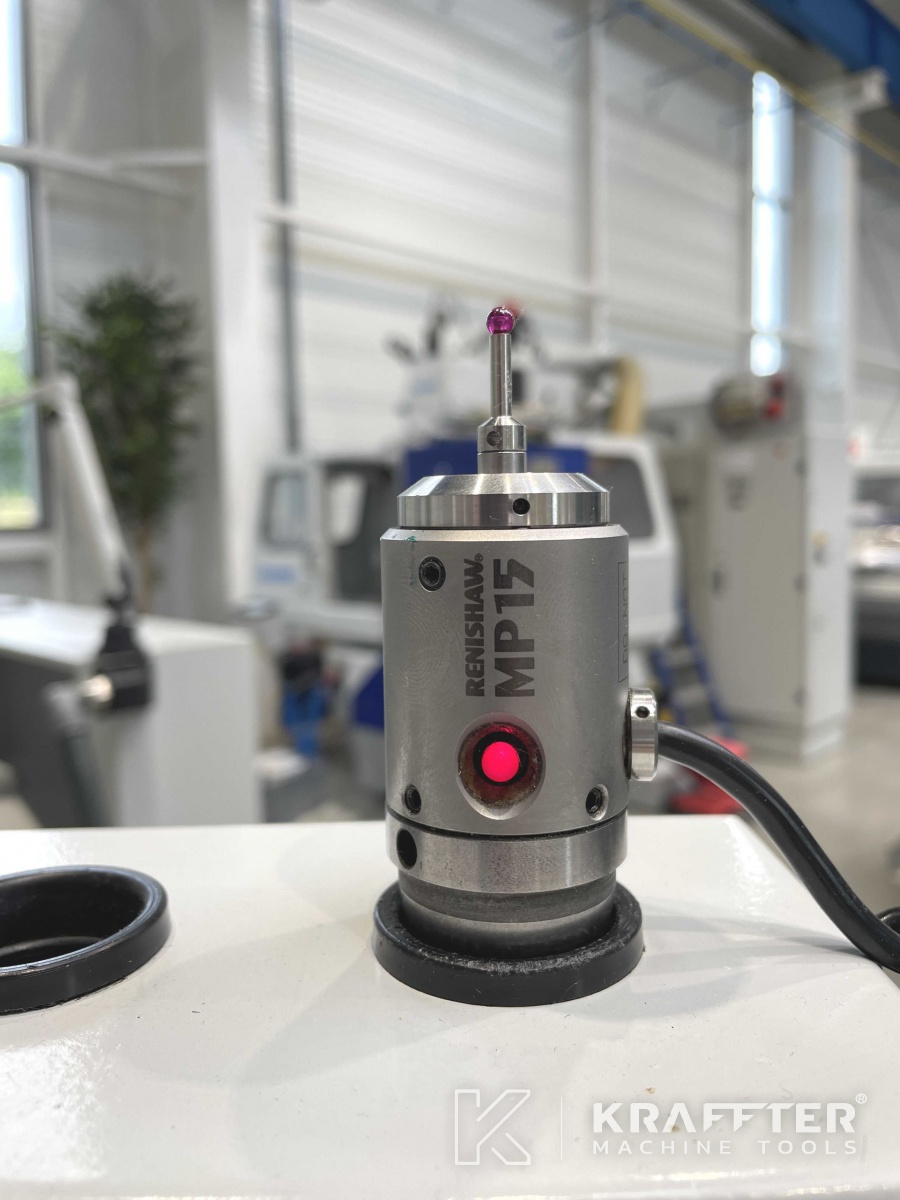

x1 3D sonda RENISHAW MP 15
x1 multiplikatorsko vreteno NX6 SF32 (6-kratni multiplikator) - največja hitrost: 25.000 vrt/min
x2 redukcijska puša SF32 na CM2 s čepom
x2 reducirnih vodil SF32 za CM1 s čepom
x3 samonapenjalna držala za vrtalnike ALBRECHT 1-13 [mm]
x2 samonapenjalna držala za vrtalnike ALBRECHT 0-6,5 [mm]
x6 držala za vpenjalne sponke ESX25 z matico
x1 držalo vpenjalne glave ESX25 z matico - dolgi model
x1 vpenjalno držalo z nastavljeno torno sklopko in enosmernim izravnavanjem dolžine M4
x1 vpenjalno držalo s prednastavljeno torno sklopko in enosmerno kompenzacijo dolžine M5
x1 vpenjalno držalo s prednastavljeno torno sklopko in enosmerno kompenzacijo dolžine M6
x1 vpenjalno držalo s prednastavljeno torno sklopko in enosmerno kompenzacijo dolžine M8
x1 vpenjalno držalo s prednastavljeno torno sklopko in enosmerno kompenzacijo dolžine M10
x1 vreteno za rezkanje Ø8 [mm]
x1 Ø10 rezkalni vreteno [mm]
x1 Ø12 rezkalni vreteno [mm]
x3 rezkalna vretena Ø16 [mm]
x1 rezkalni vreteno Ø20 [mm]
x4 rezkalna vretena (za rezkarje z različnimi izvrtinami)

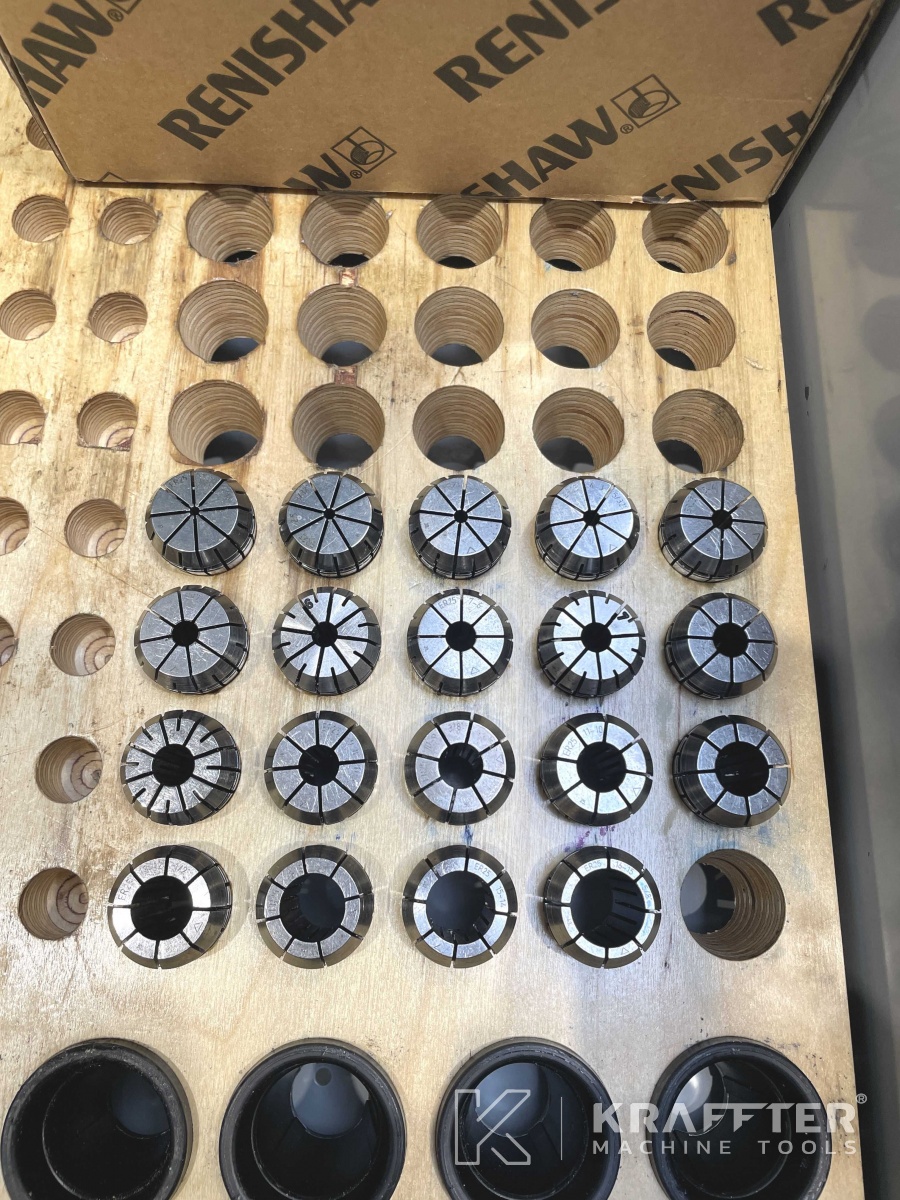

x1 vpenjalka ER25 Ø2-1 [mm]
x1 vpenjalka ER25 Ø2,5 [mm]
x1 vpenjalka ER25 Ø3-2 [mm]
x1 vpenjalka ER25 Ø4-3 [mm]
x1 vpenjalka ER25 Ø5-4 [mm]
x1 vpenjalka ER25 Ø6-5 [mm]
x1 vpenjalka ER25 Ø6 [mm]
x1 vpenjalka ER25 Ø7-6 [mm]
x1 vpenjalka ER25 Ø7 [mm]
x1 vpenjalka ER25 Ø8-7 [mm]
x2 vpenjalke ER25 Ø9-8 [mm]
x1 vpenjalka ER25 Ø10-9 [mm]
x1 vpenjalka ER25 Ø11-10 [mm]
x1 vpenjalka ER25 Ø12-11 [mm]
x1 vpenjalka ER25 Ø13-12 [mm]
x1 vpenjalka ER25 Ø14-13 [mm]
x1 vpenjalka ER25 Ø15-14 [mm]
x1 vpenjalka ER25 Ø16-15 [mm]
x1 vpenjalka F38 za izmenične delilnike AT100 CNC Ø6 [mm]
x1 vpenjalka F38 za delilnike AT100 CNC AC Ø8 [mm]
x1 vpenjalka F38 za delilnike AT100 CNC AC Ø10 [mm]
x1 vpenjalka F38 za delilnike AT100 CNC AC Ø16 [mm]
x1 vpenjalka F38 za delilnike AT100 CNC AC Ø20 [mm]

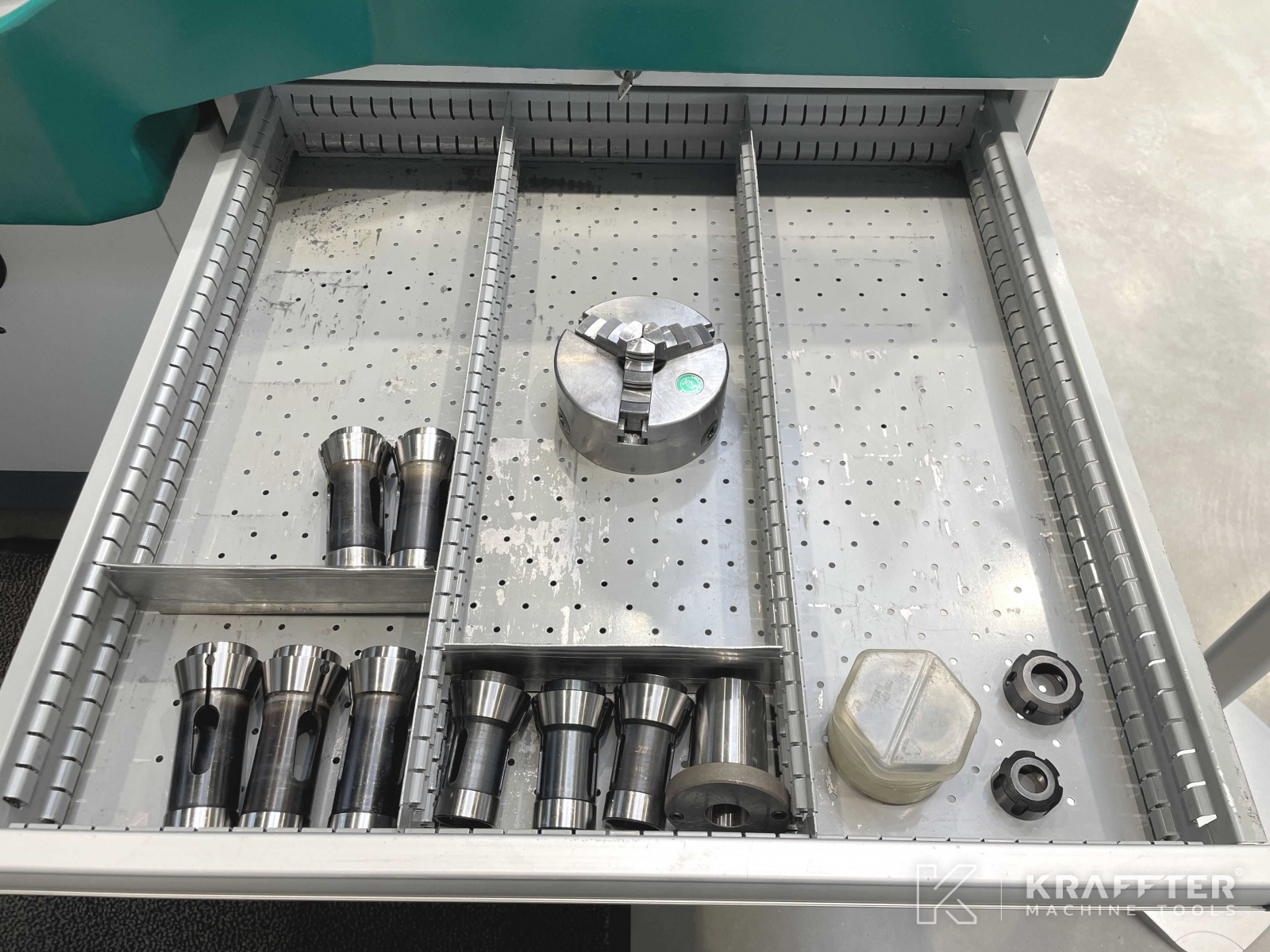

x1 vpenjalno držalo s 3 koncentričnimi čeljustmi Ø125 [mm}
x1 svetilka WALDMANN - osvetlitev 8500K
x1 uporabniški priročnik, vzdrževanje
x1 priročnik za programiranje FEHLMANN / HEIDENHAIN TNC 310
x1 priročnik za električne diagrame
