Prodano

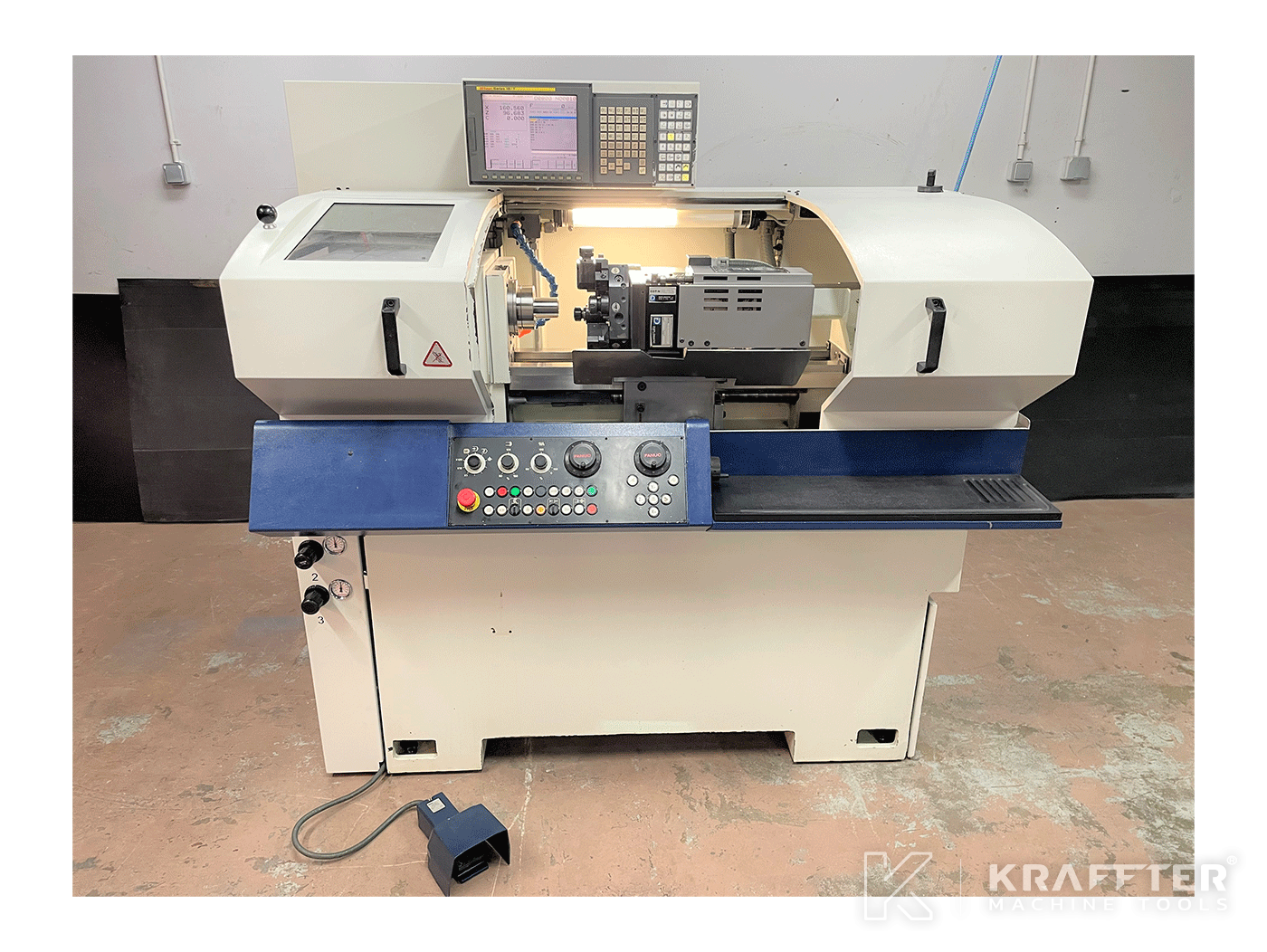

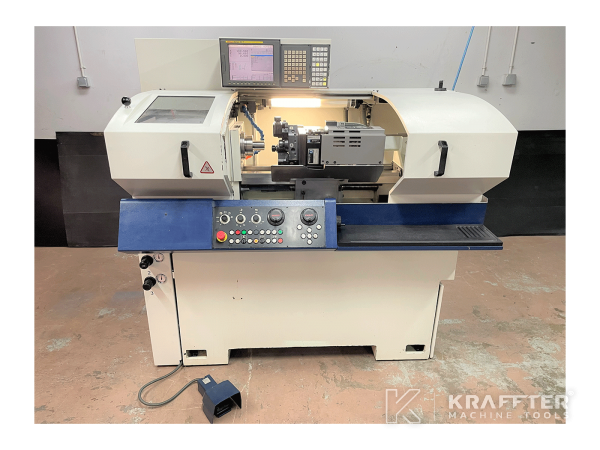

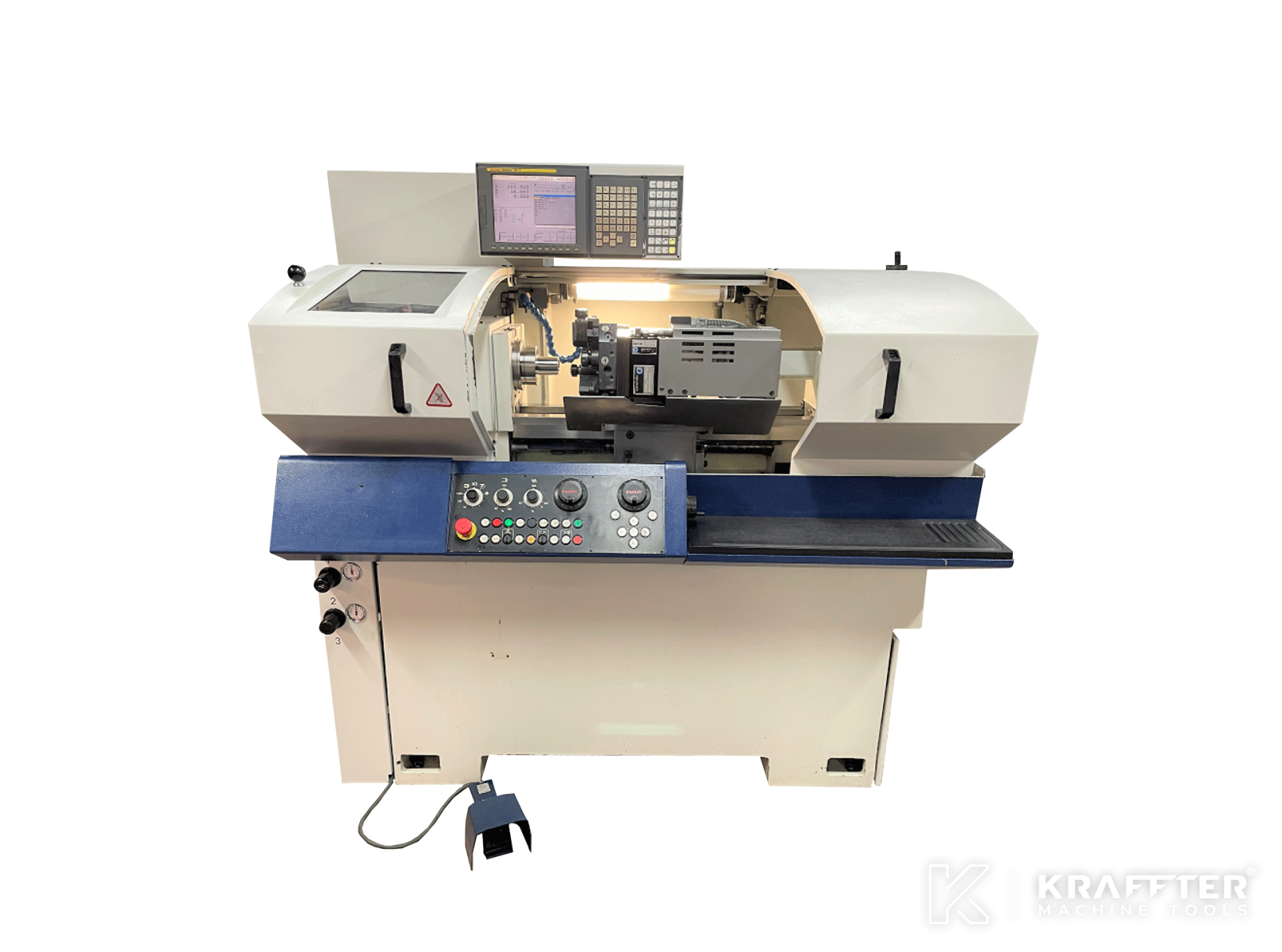

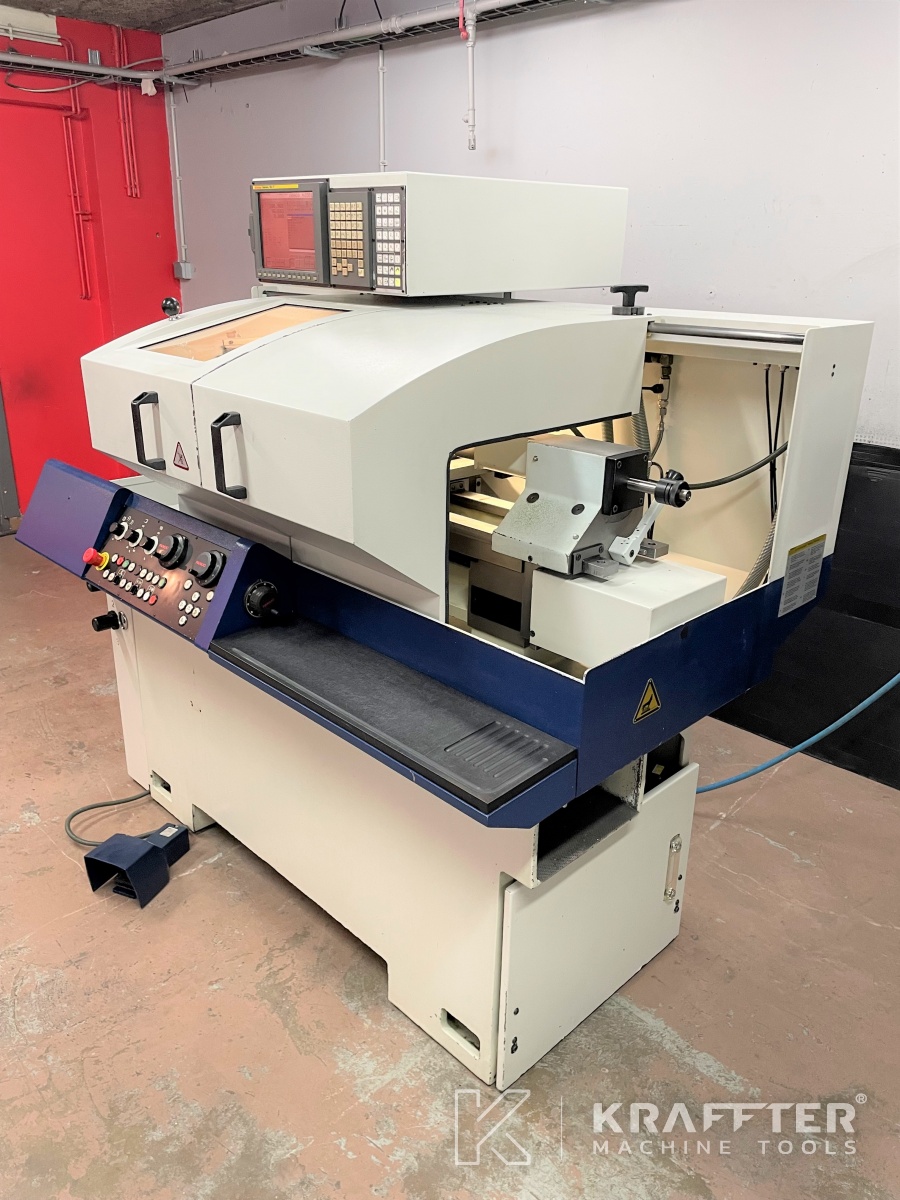

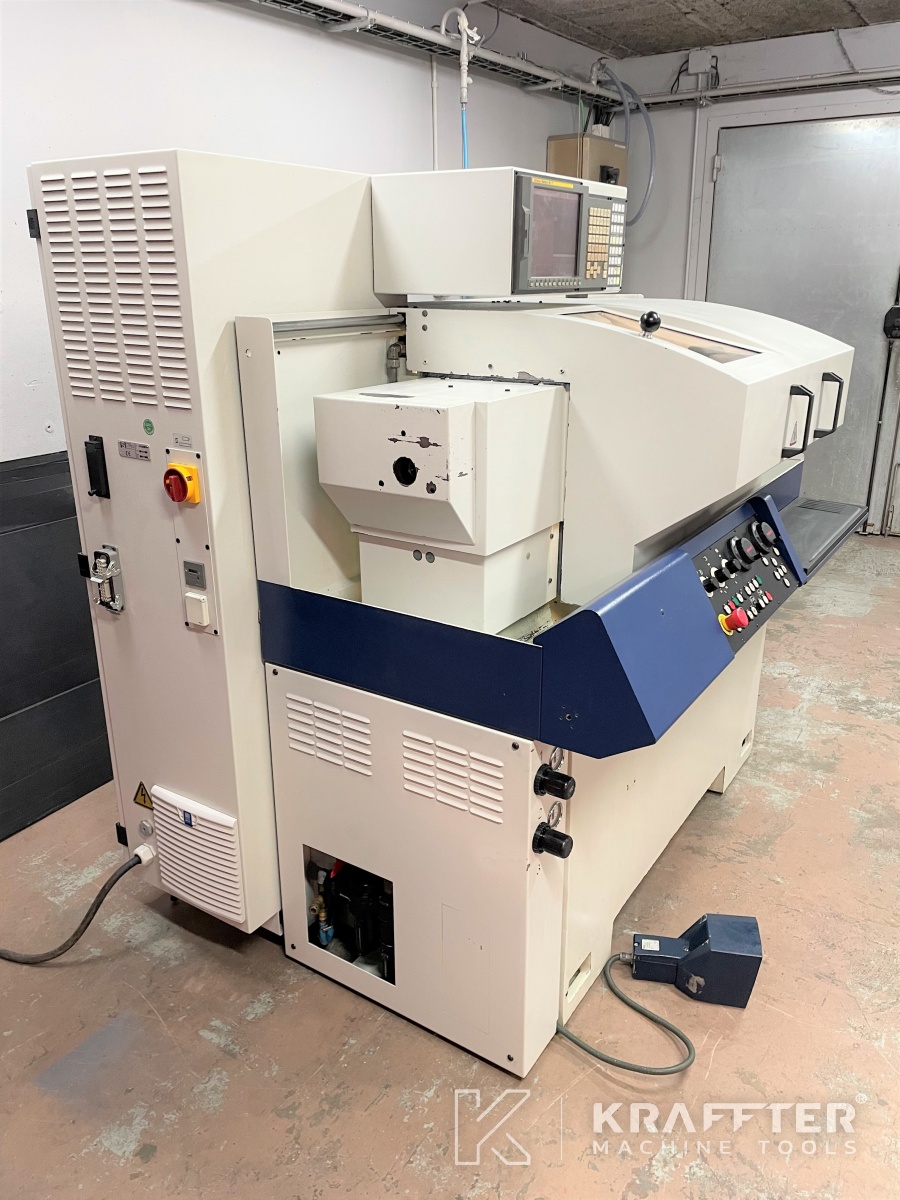

Vrsta stroja : Ciklična stružnica
Blagovna znamka : SCHAUBLIN
N° de stock: 20689-981
Model : 125 R-TM
Leto : 2004
Lokacija : 73520 Saint-Béron, FRANCE
STROJ PRODAN
Vas zanima podoben model?
Pustite nam svoje kontaktne podatke:
Tehnične specifikacije

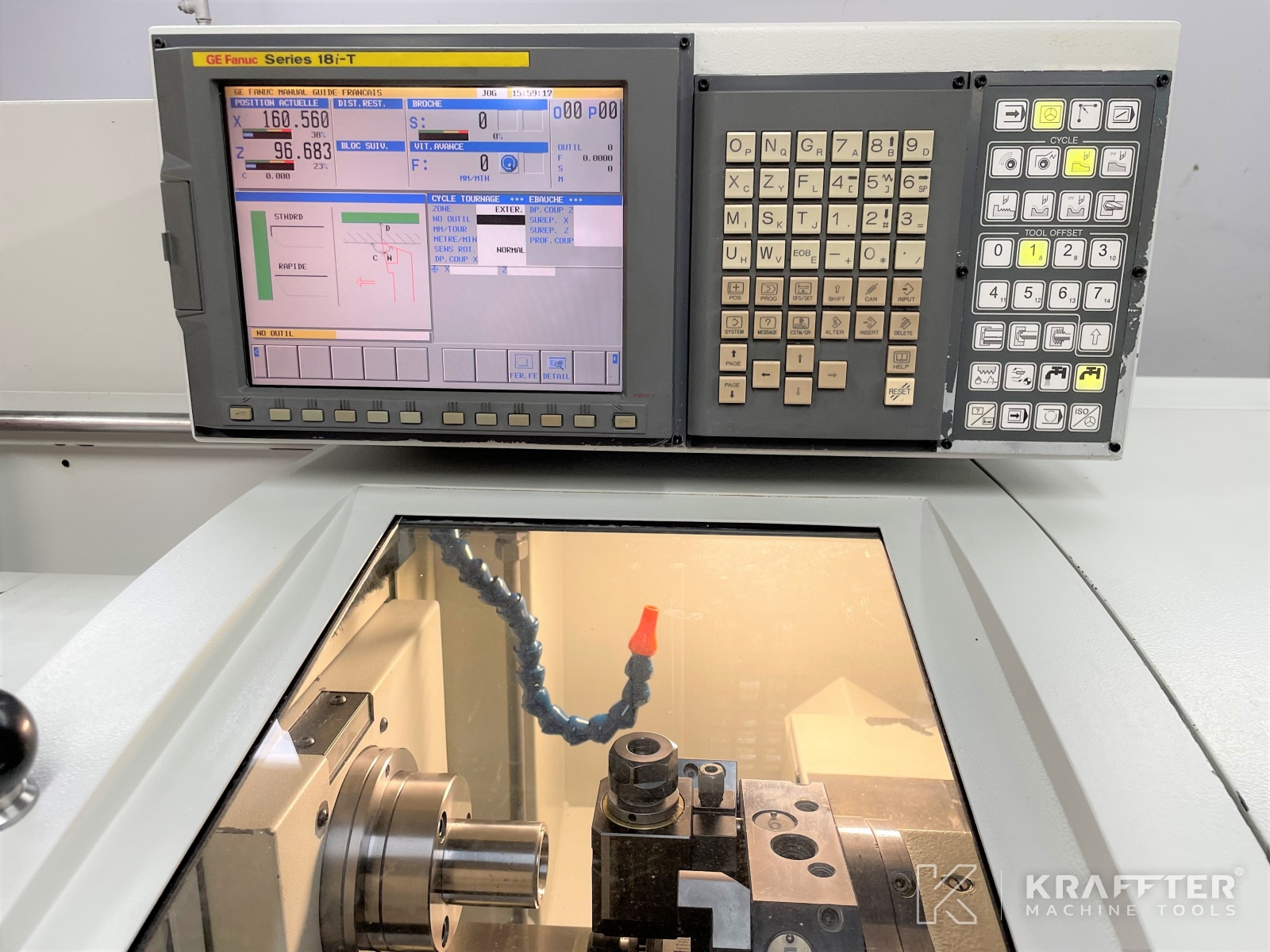

Vrsta CNC
FANUC 18i
Število osi
3
Višina konic
125
Največji obdelovalni premer
270 [mm]
Dovoljeni premer nad vozičkom
115 [mm]
Hod osi X
185 [mm]
Hod osi Z
390 [mm]

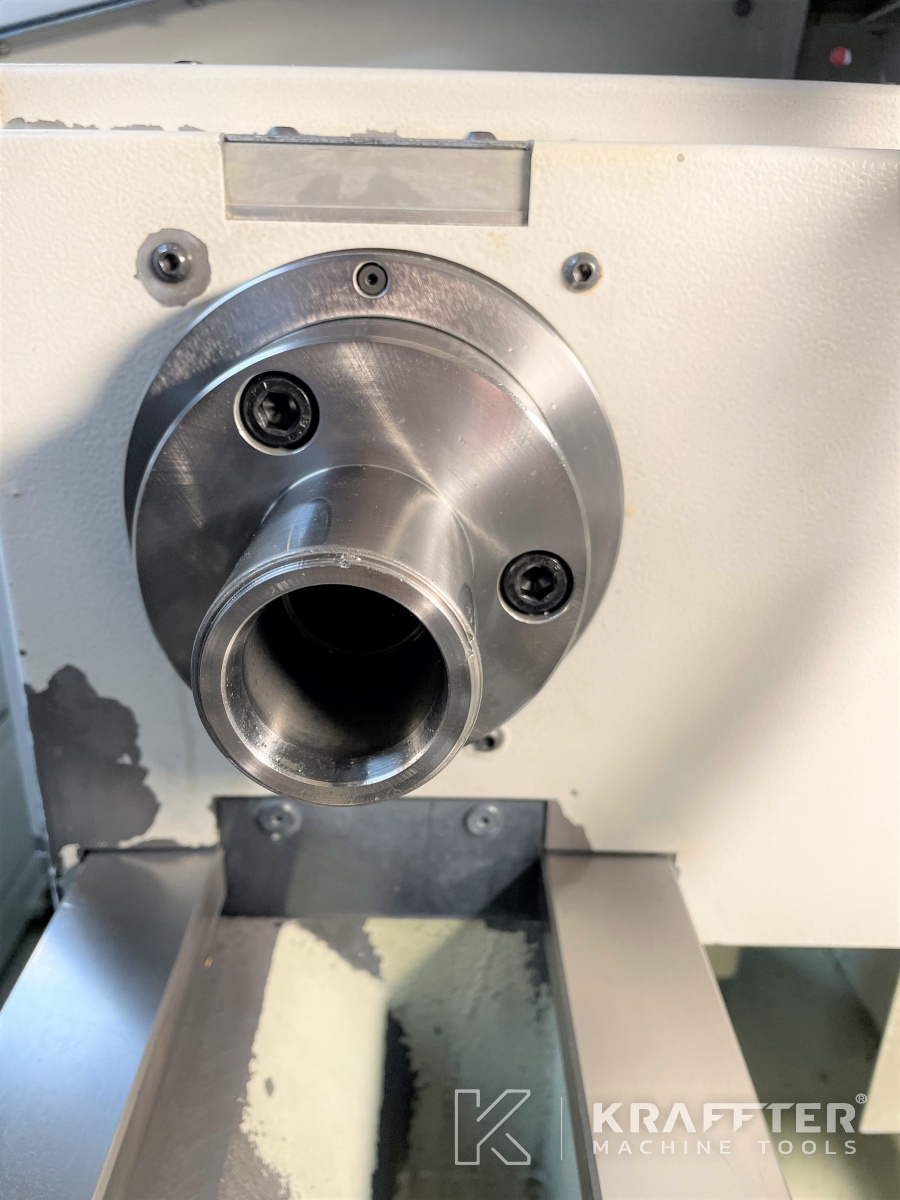

Nos vretena
A2-4’’
Premer prehoda vretena
39 [mm]
Natančnost indeksiranja osi C
0.001 [°]
Vrsta protiopore
pneumatique
Stožec konjička
CM3

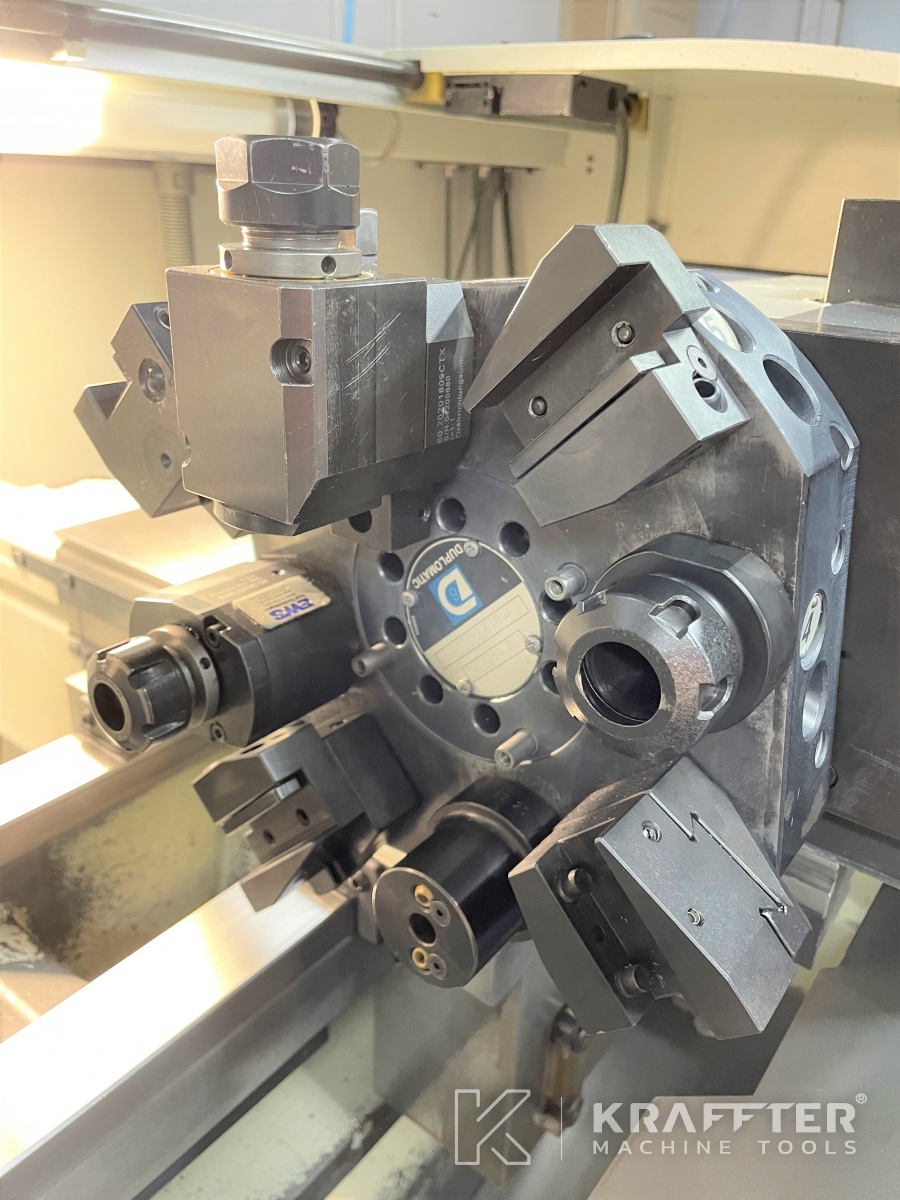

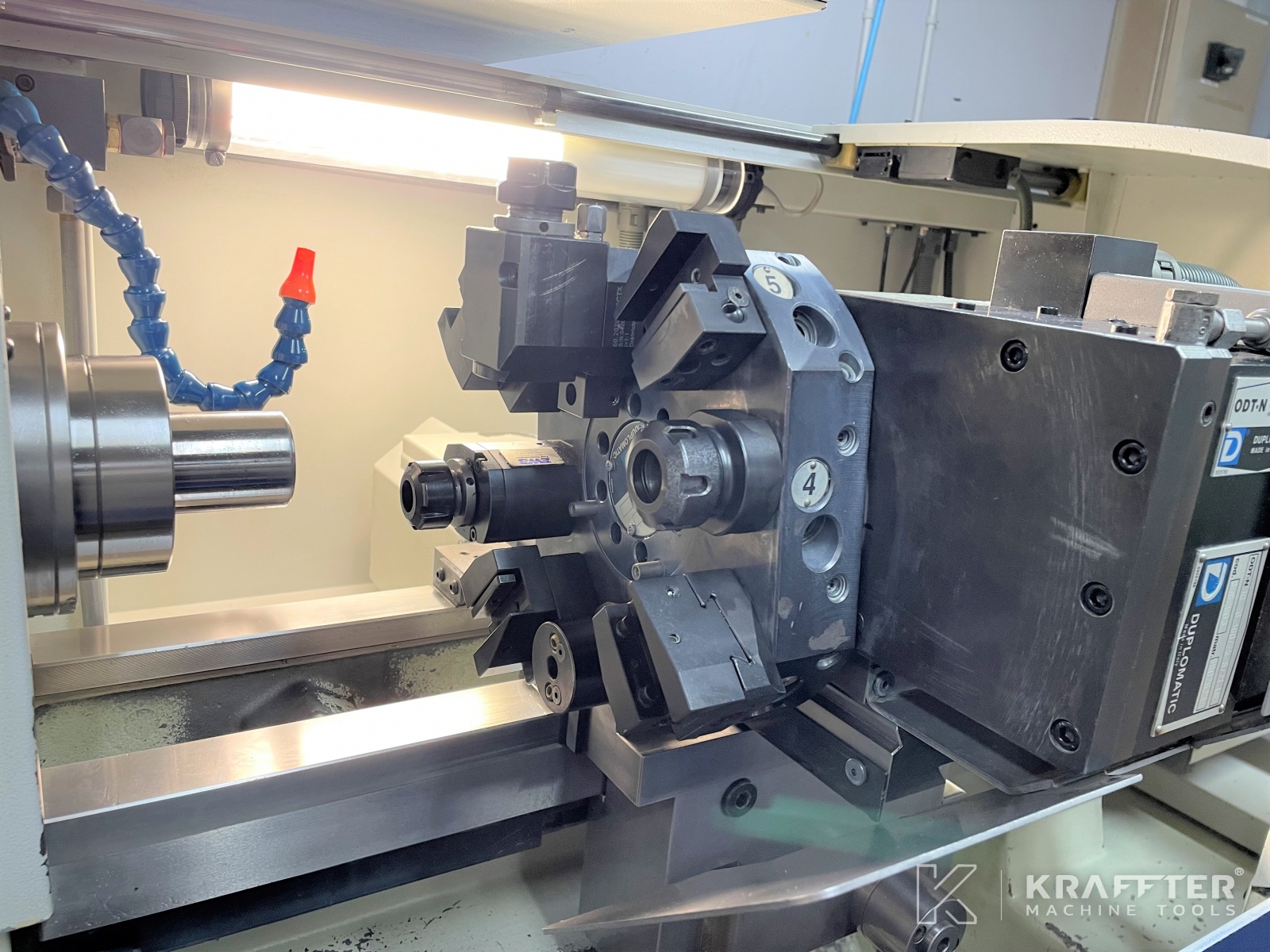

Revolver
DUPLOMATIC BSV-N 100
Vrsta držalo orodja
VDI 20
Število postaj na revolverski glavi
8
Število motoriziranih postaj na revolverski glavi
4
Največja hitrost vrtečih se orodij
5000 [vrt/min]
Centralno mazanje
Automatique
Posoda za zalivanje s črpalko
Da
Napajalna napetost
400 [V]
Dimenzije
1800 x 1275 x 1720
Uteži
1570 [Kg]
Dodatne informacije

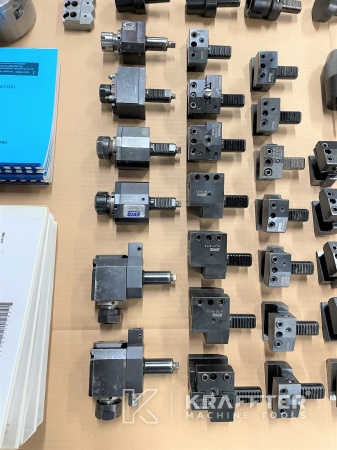

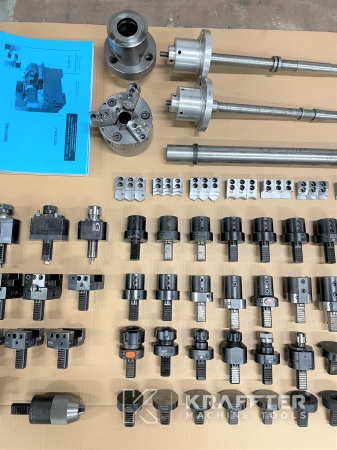

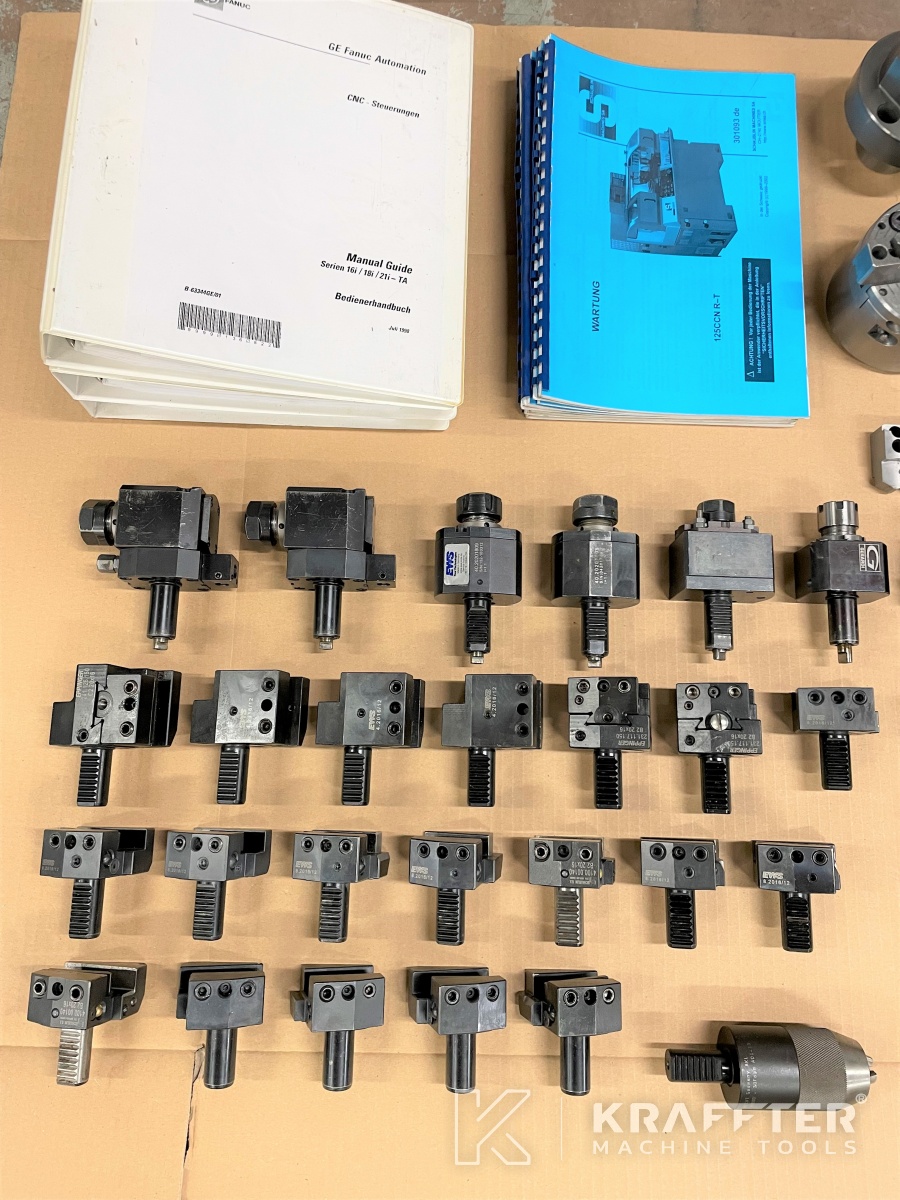

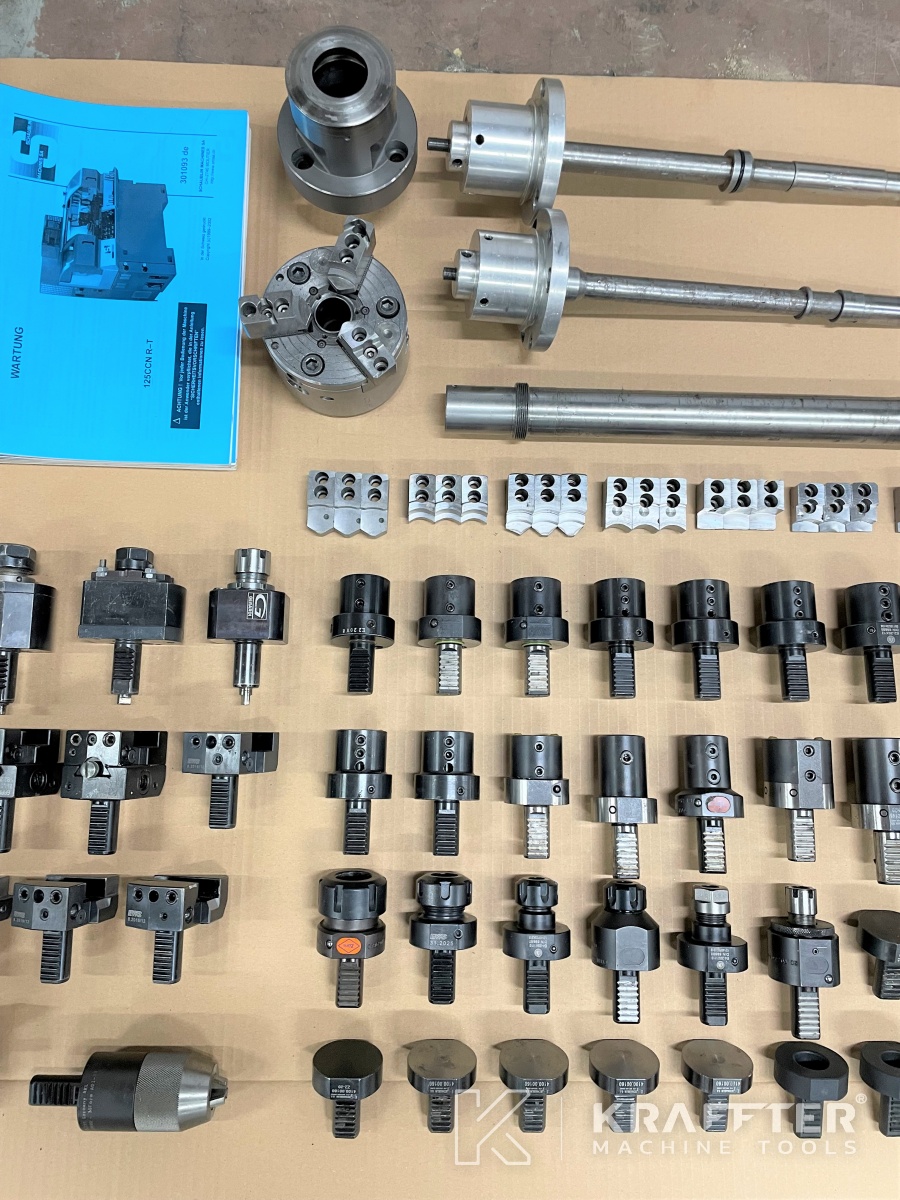

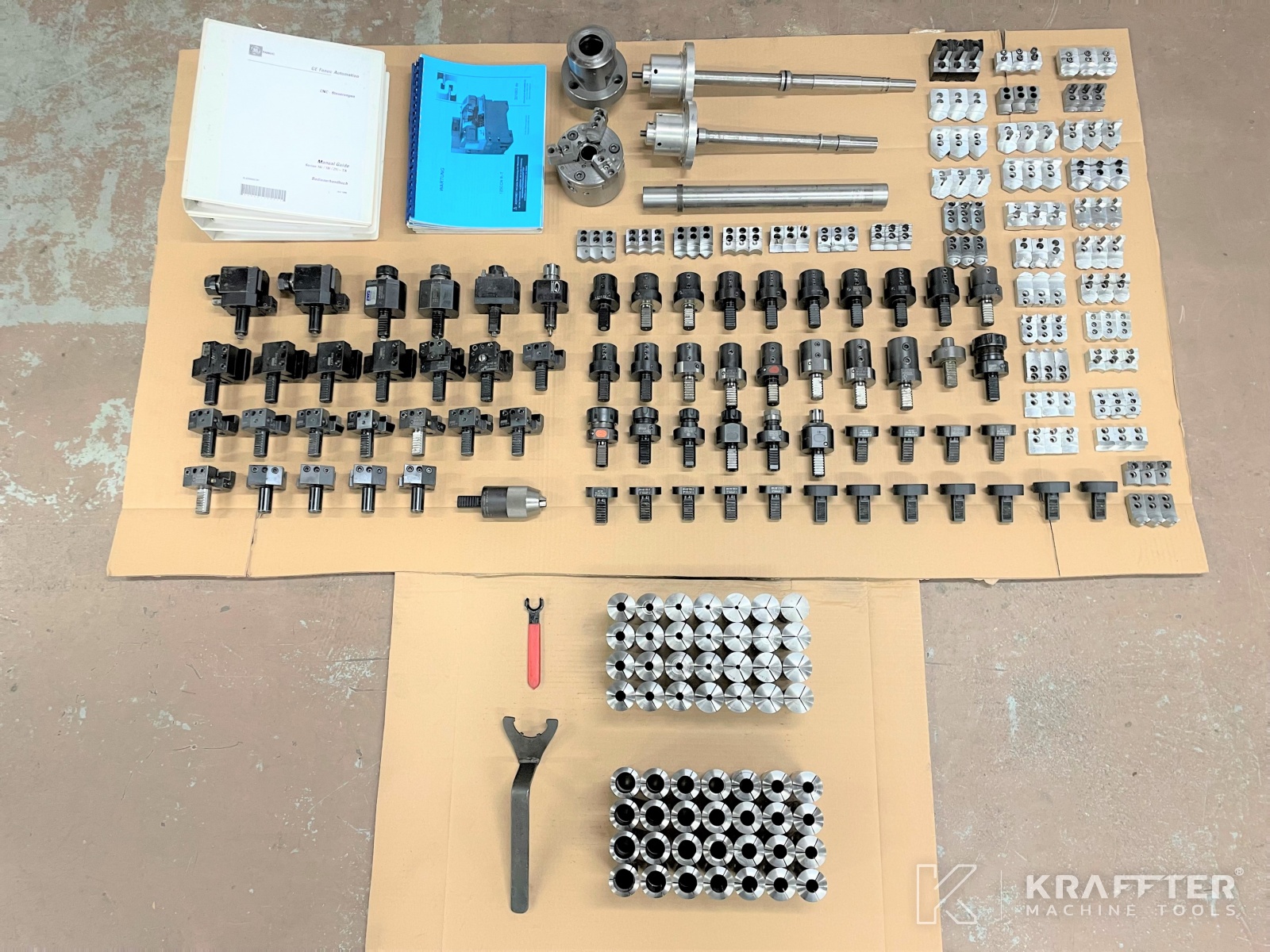

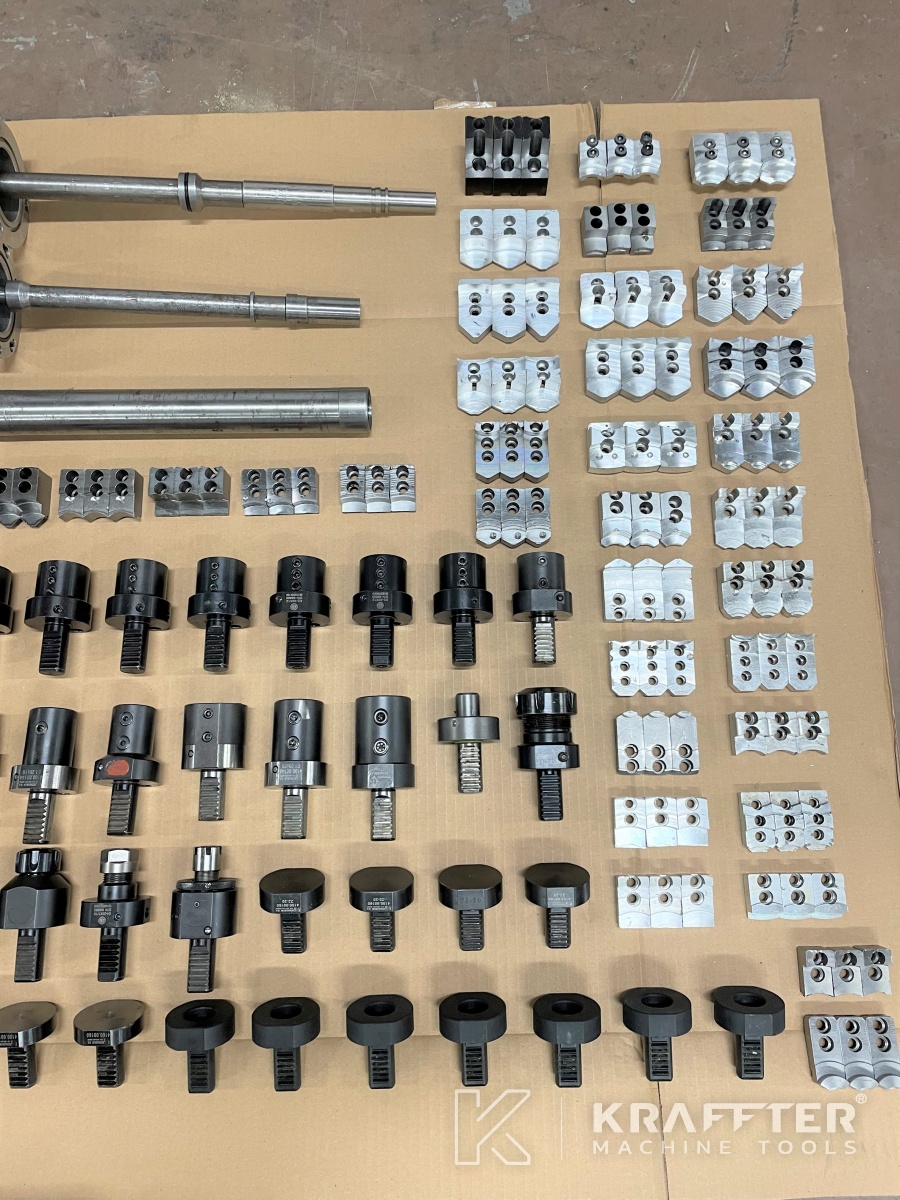

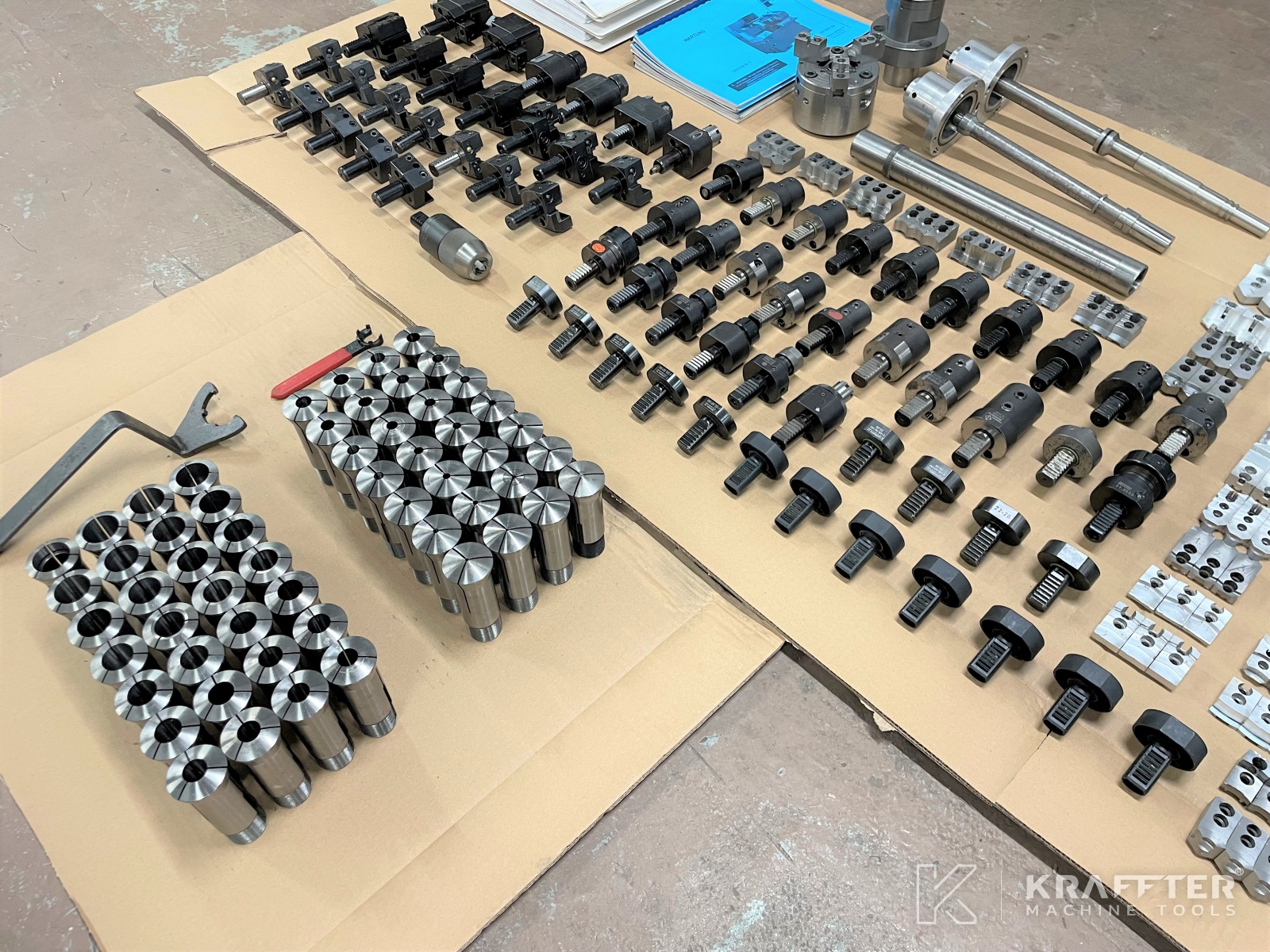

OPREMA :
- x 1 pnevmatsko tričeljustno vpenjalo Ø110 [mm] A2-4

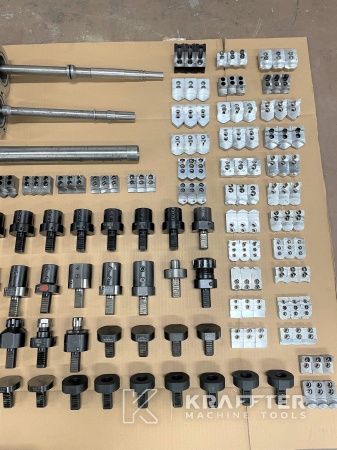

- x 38 kompletov mehkih čeljusti

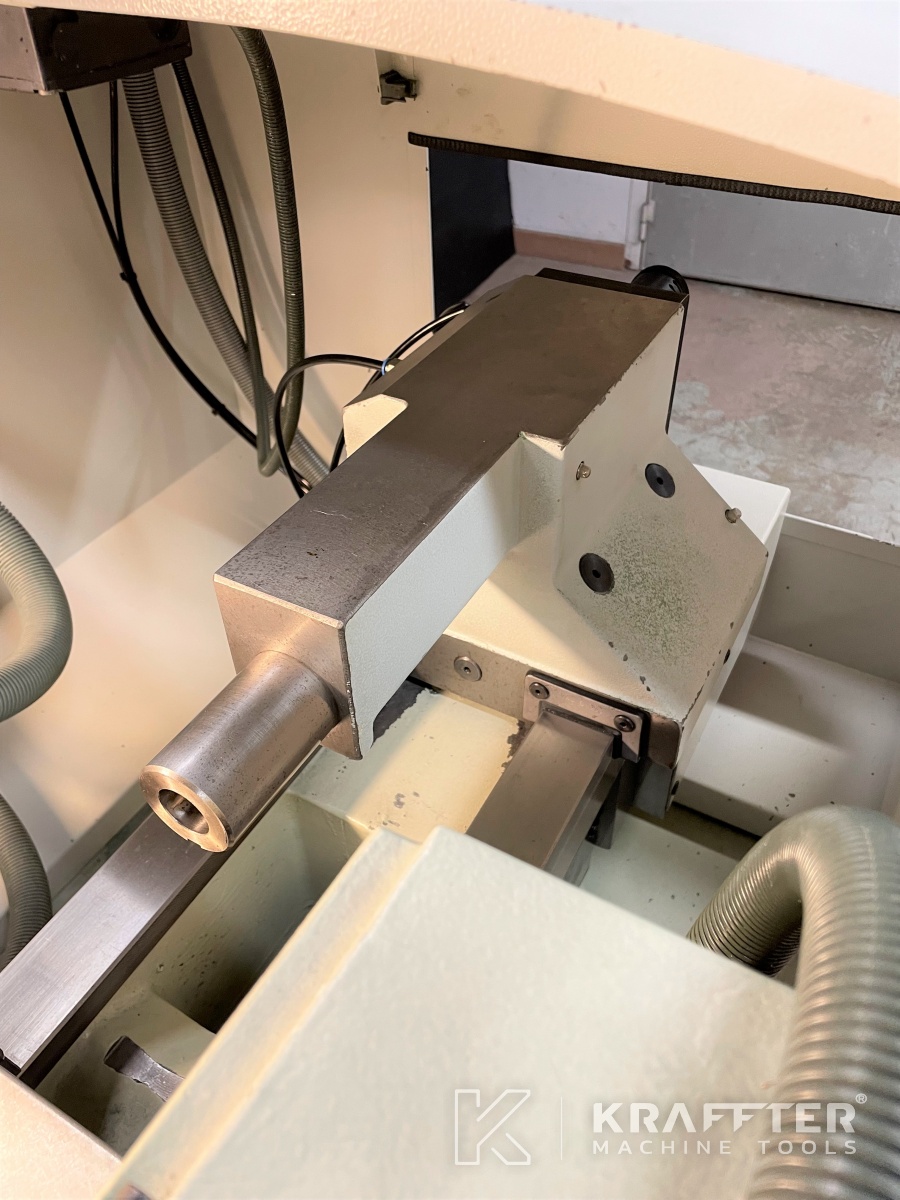

- x 1 pnevmatski konjski nastavek CM3
- x 1 vpenjalna naprava za vpenjalne sponke F38 - A2-4
- x 1 vpenjalo za vpenjalne sponke B32 - A2-4
- x 1 nožni pedal za vpenjanje/odpenjanje vpenjala

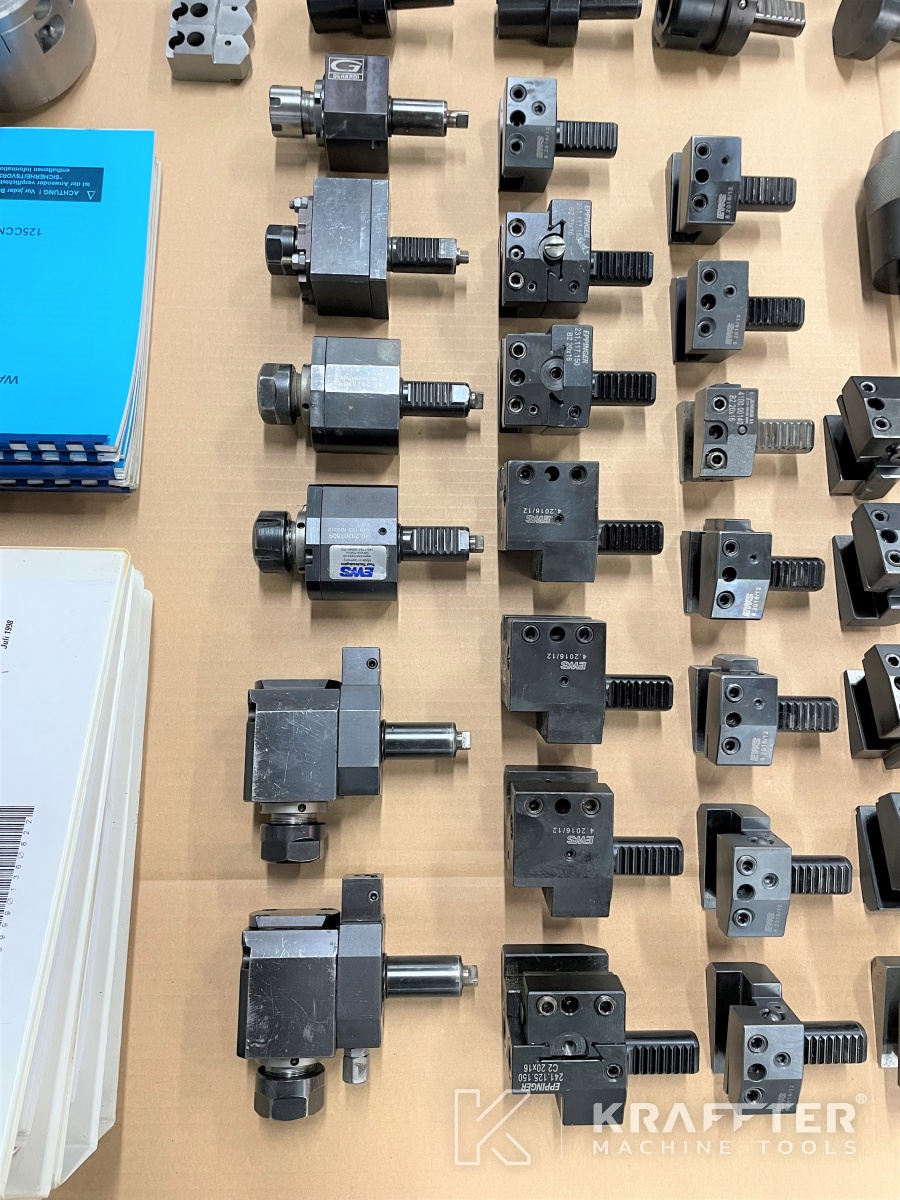

- x2 radialna vrtljiva držala za orodje VDI 20 (vrtalno-frezalna glava) - ER20
- x 1 aksialno vrtljivo držalo orodja VDI 20 (vrtalno-frezalna glava) - ER20
- x 16 VDI 20 radialna fiksna držala za orodje
- x 4 aksialna fiksna držala za orodje - VDI 20
- x 2 držala za orodje VDI 20 za vrtalnike s ploščicami Ø16 [mm] z notranjo cevjo za hladilno tekočino
- x 1 držalo za orodje VDI 20 za ploščične svedre Ø20 [mm] z notranjo cevjo za hladilno tekočino
- x 1 držalo orodja VDI 20 za ploščični vrtalnik Ø25 [mm] z notranjo cevjo za hladilno tekočino
- x 2 držala za orodje VDI 20 za vrtalno palico Ø8 [mm] z notranjo hladilno linijo
- x 4 držala za orodje VDI 20 za vrtalno palico Ø10 [mm]
- x 4 držala za orodje VDI 20 za vrtalno palico Ø12 [mm]
- x 3 držala za orodje VDI 20 za vrtalno palico Ø16 [mm]
- x 1 držalo za orodje VDI 20 za vrtalno palico Ø20 [mm]
- x 1 samozatezno držalo za vrtalnike VDI 20 Ø1-13 [mm]
- x 4 držala za vpenjalne sponke VDI 20 - ER16
- x 1 držalo za vpenjalne sponke VDI 20 - ER25
- x 2 vpenjalne držala VDI 20 - ER32
- x 12 zaščitnih pokrovčkov VDI 20

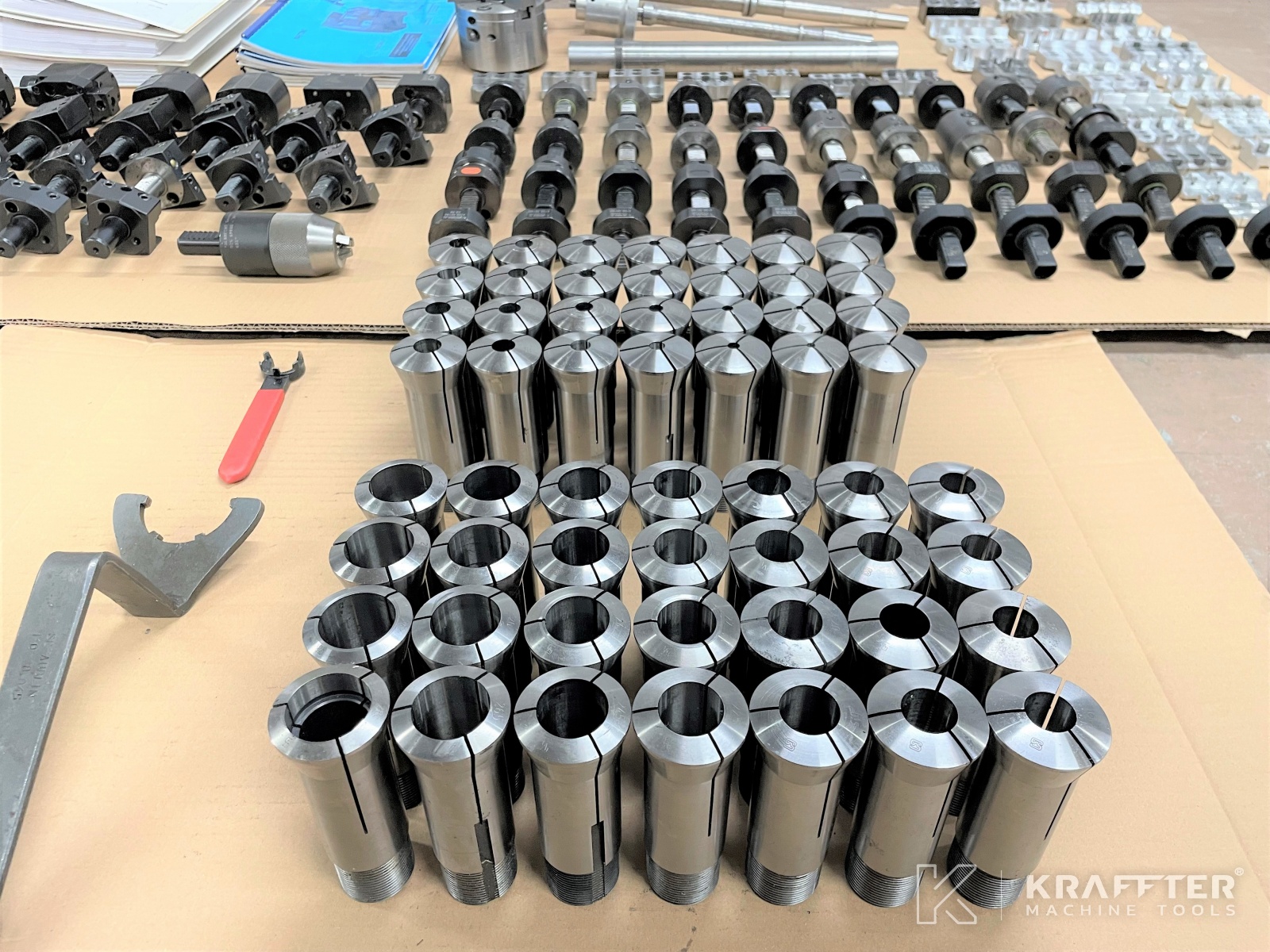

- x 56 sponk B32 od Ø1,00 do Ø28,5 [mm]
